Kệ Lục Giác Trưng Bày Ly Shot

Con gái mình bắt đầu sưu tầm ly shot và cần một chỗ để trưng bày chúng. Mình đã tìm kiếm và thấy một giải pháp khá ổn tại đây. Tuy nhiên, có vài chi tiết mình chưa ưng ý lắm, nên mình lấy đó làm cảm hứng và tự tạo ra phiên bản riêng cho mình.

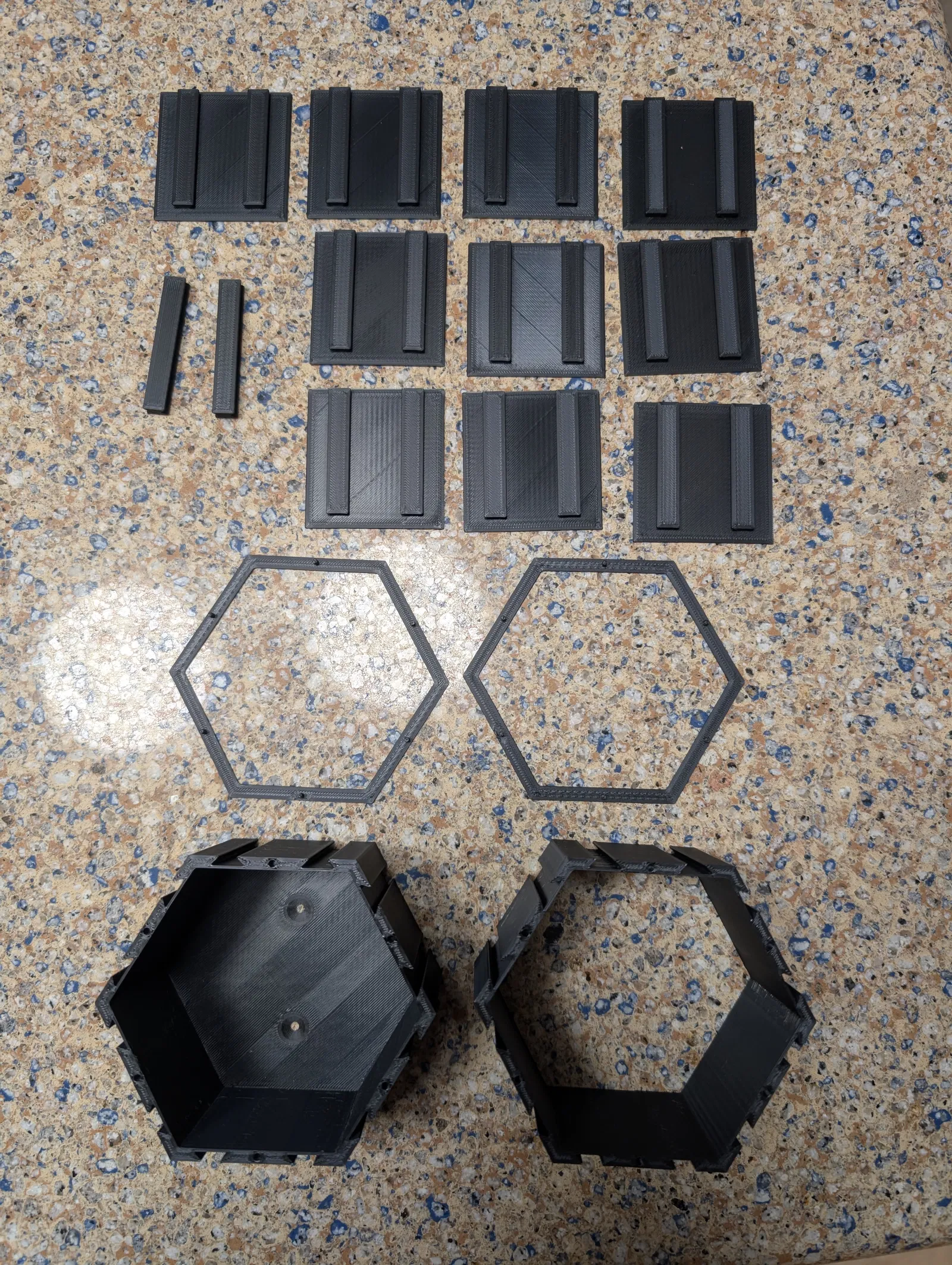

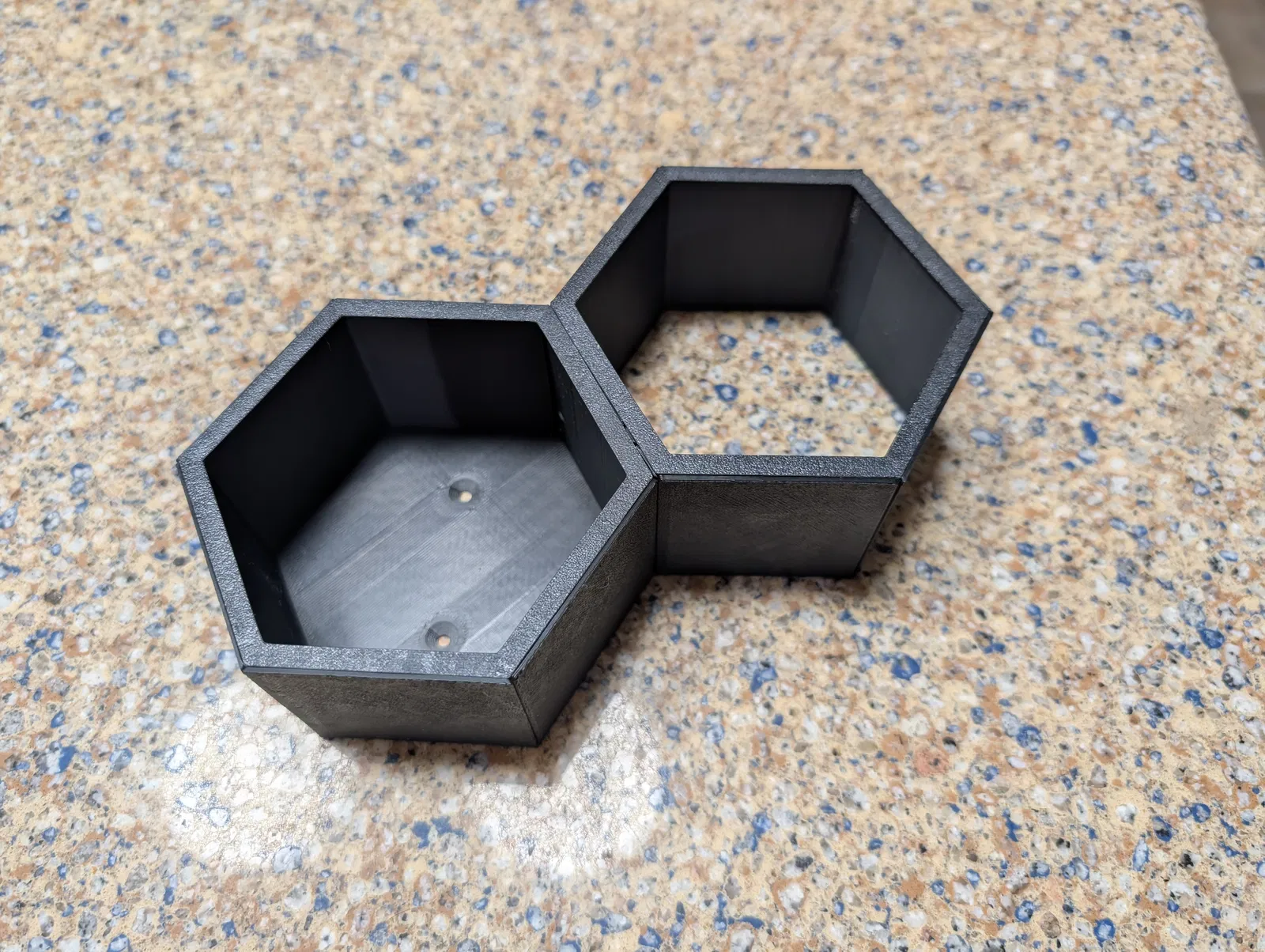

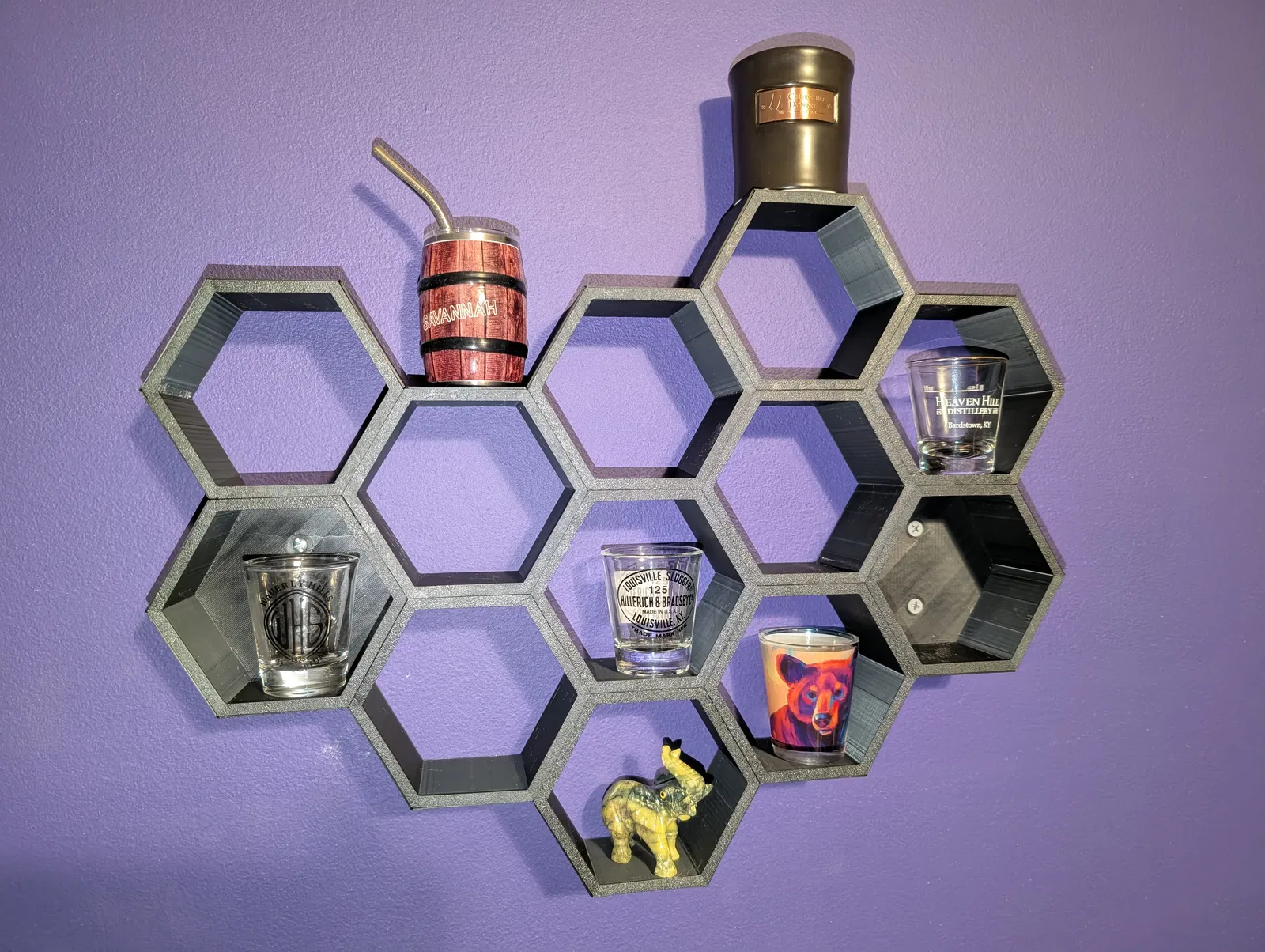

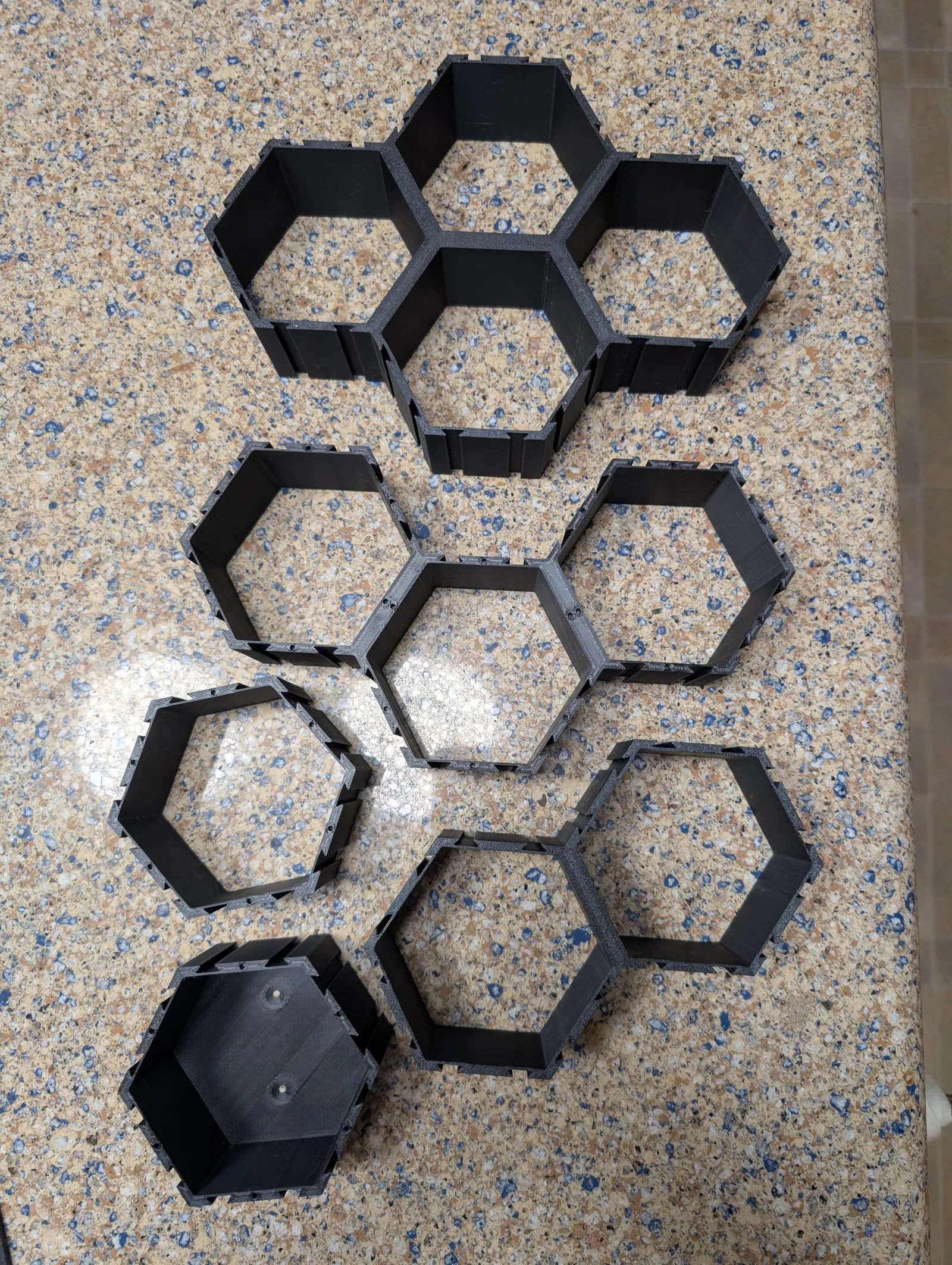

Mình muốn mặt trước và các cạnh của mỗi hình lục giác trông thật đẹp và sắc nét. Vì vậy, mỗi kệ lục giác đều có các khe để gắn chốt nối hai hình lại với nhau hoặc gắn mảnh ốp viền ngoài để nhìn cho sạch sẽ. Một điểm cộng là bạn có thể dễ dàng mở rộng kệ bằng cách thêm các hình lục giác mới ngay cả khi đang treo trên tường. Các kệ trong ảnh mình chụp không có mặt lưng, ngoại trừ cái có lỗ bắt vít. Mình cũng đã bao gồm thêm các phiên bản có mặt lưng nếu bạn thấy cần thiết. Mỗi bộ phận có thể in bằng các màu khác nhau tùy ý, nhưng con gái mình chỉ thích màu đen thôi.

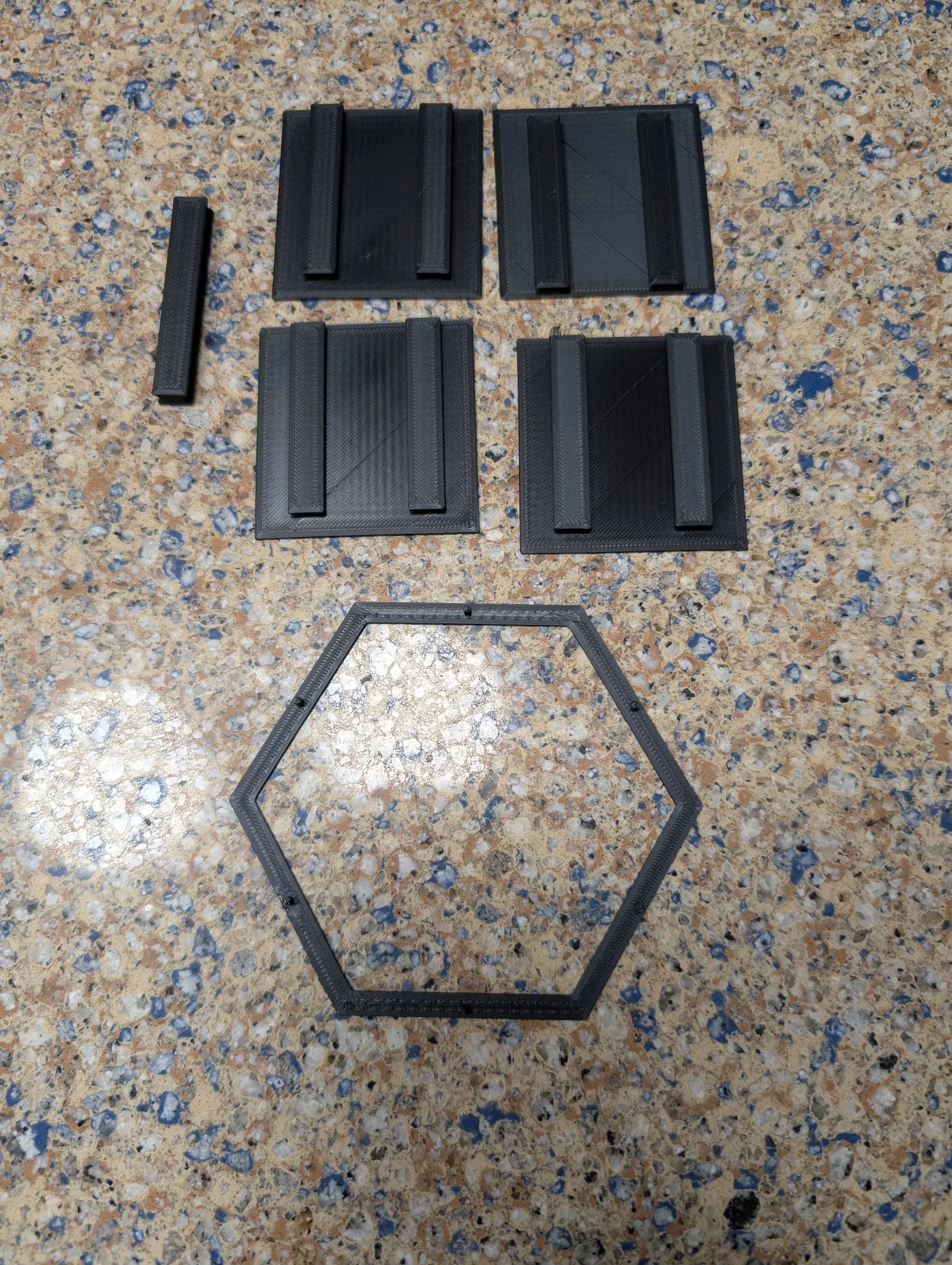

Các mảnh ốp viền ngoài có 4 loại tùy theo cách sắp xếp hình lục giác. Nếu góc giữa hai tường ngoài lớn hơn 180 độ, mình gọi đó là góc ngoài (external angle). Nếu nhỏ hơn 180 độ thì là góc trong (internal angle). Các mảnh ốp được dán nhãn theo góc tương ứng, giả định tường ở trên và nhìn từ trái sang phải. Ví dụ, file “Outer Shell Ext-Int.stl” có mặt vát góc ngoài ở bên trái và góc trong ở bên phải. Ngược lại là file “Outer Shell Int-Ext.stl”. Ngoài ra còn có loại gồm hai góc ngoài và hai góc trong. Hy vọng cách giải thích này giúp bạn dễ hình dung hơn khi bắt đầu lắp ráp.

Phần mặt ốp được thiết kế hơi lỏng một chút để dễ dàng tháo lắp và thay đổi. Mình cũng tính làm thêm mặt kín có họa tiết hoặc logo nhưng chưa kịp làm.

Mình in trên máy Voron 2.4R2, sử dụng đầu in 0.4, chiều cao lớp in 0.2. Mình dùng 4 lớp tường (walls), 4 lớp trên, 3 lớp dưới và 10% mật độ in Gyroid.
