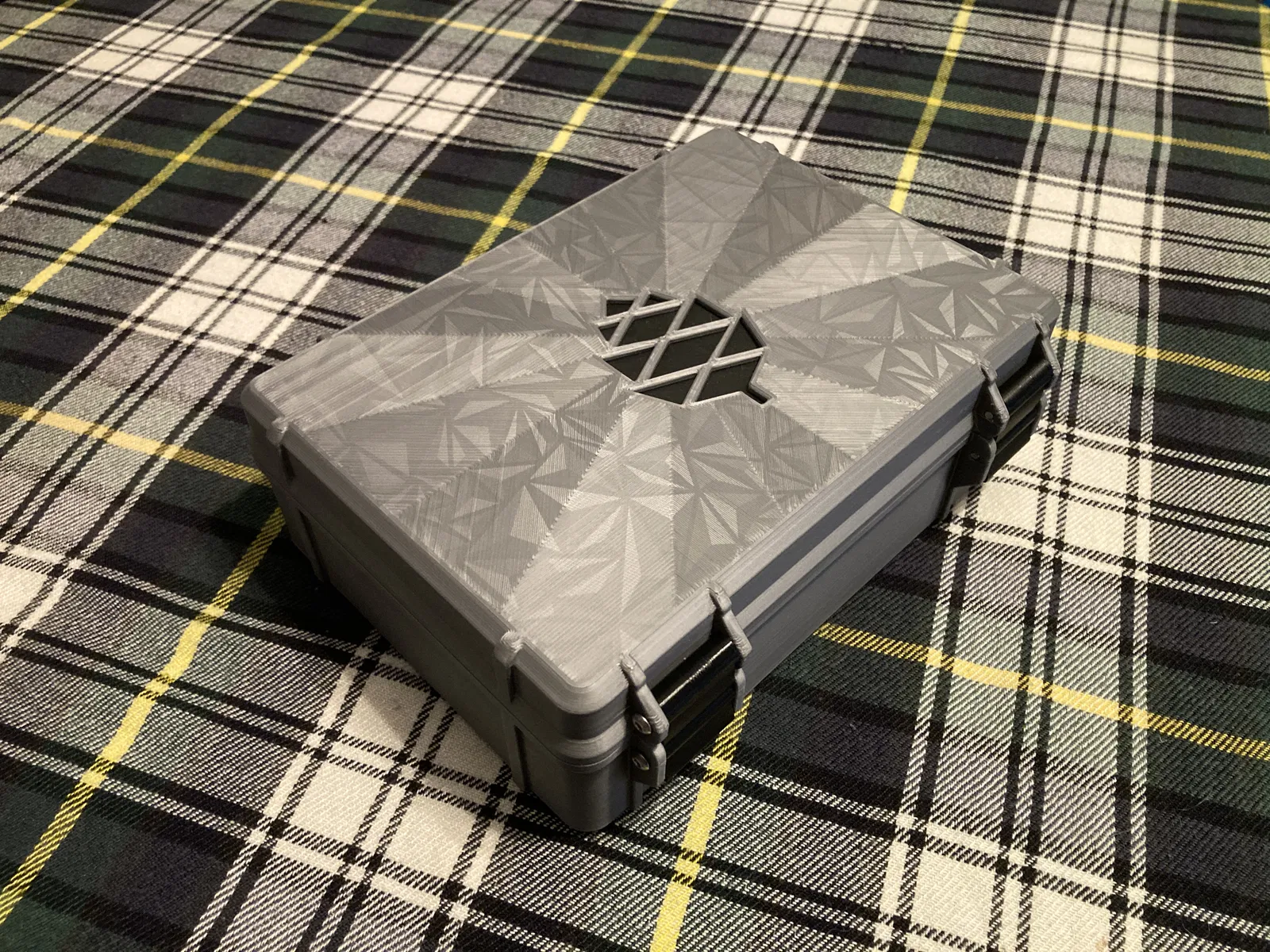

Hộp đựng Pinecil V2 và toàn bộ phụ kiện

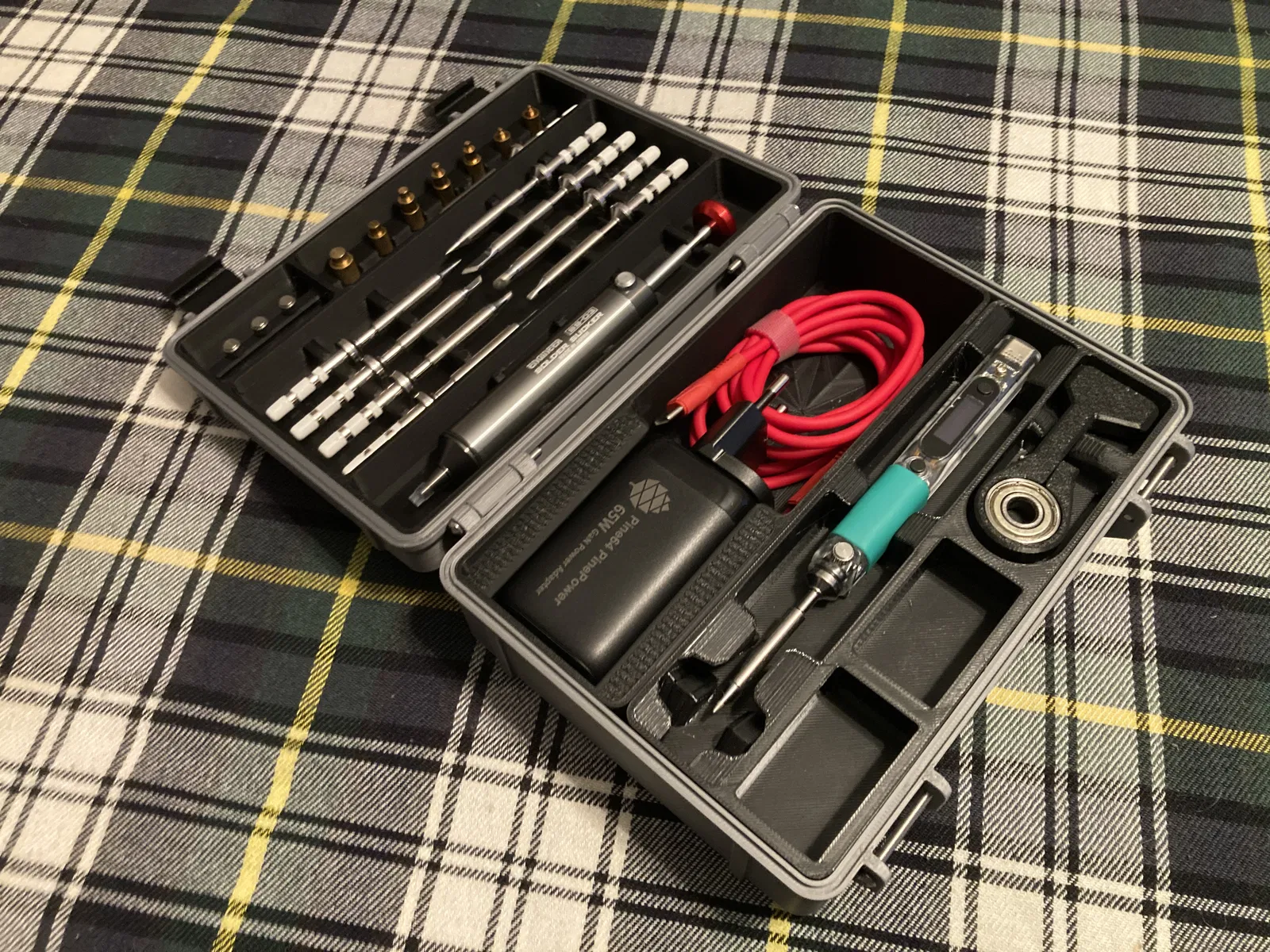

Hiện nay có rất nhiều mẫu hộp được thiết kế rất đẹp để sắp xếp các bộ dụng cụ hàn Pinecil… nhưng chưa có mẫu nào thật sự đúng ý mình, nên mình đã tự tay thiết kế một cái để góp thêm vào bộ sưu tập đó. Thiết kế của mình được tối ưu để chứa Pinecil V2 cùng toàn bộ các phụ kiện chính hãng của Pine64:

• Pinecil Soldering Short Tip Set (Gross)
• Pinecil Soldering Short Tip Set (Fine)
• Pinecil Threaded Insert Tips Set and Adapter
• Pinecil USB-C to USB-C Silicone Power Charging Cable (1.5 meter)
• PinePower – 65W GaN 2C1A Charger with international plugs

Ngoài ra, hộp còn có chỗ để Engineer SS-03 Solder Sucker và ba con ốc siết (thumbscrews) dự phòng. Nếu bạn mua bộ 4 ốc M2x4mm này, bạn có thể gắn một con lên Pinecil để thay mũi hàn dễ dàng hơn, và giữ 3 con còn lại trong hộp làm đồ dự phòng.

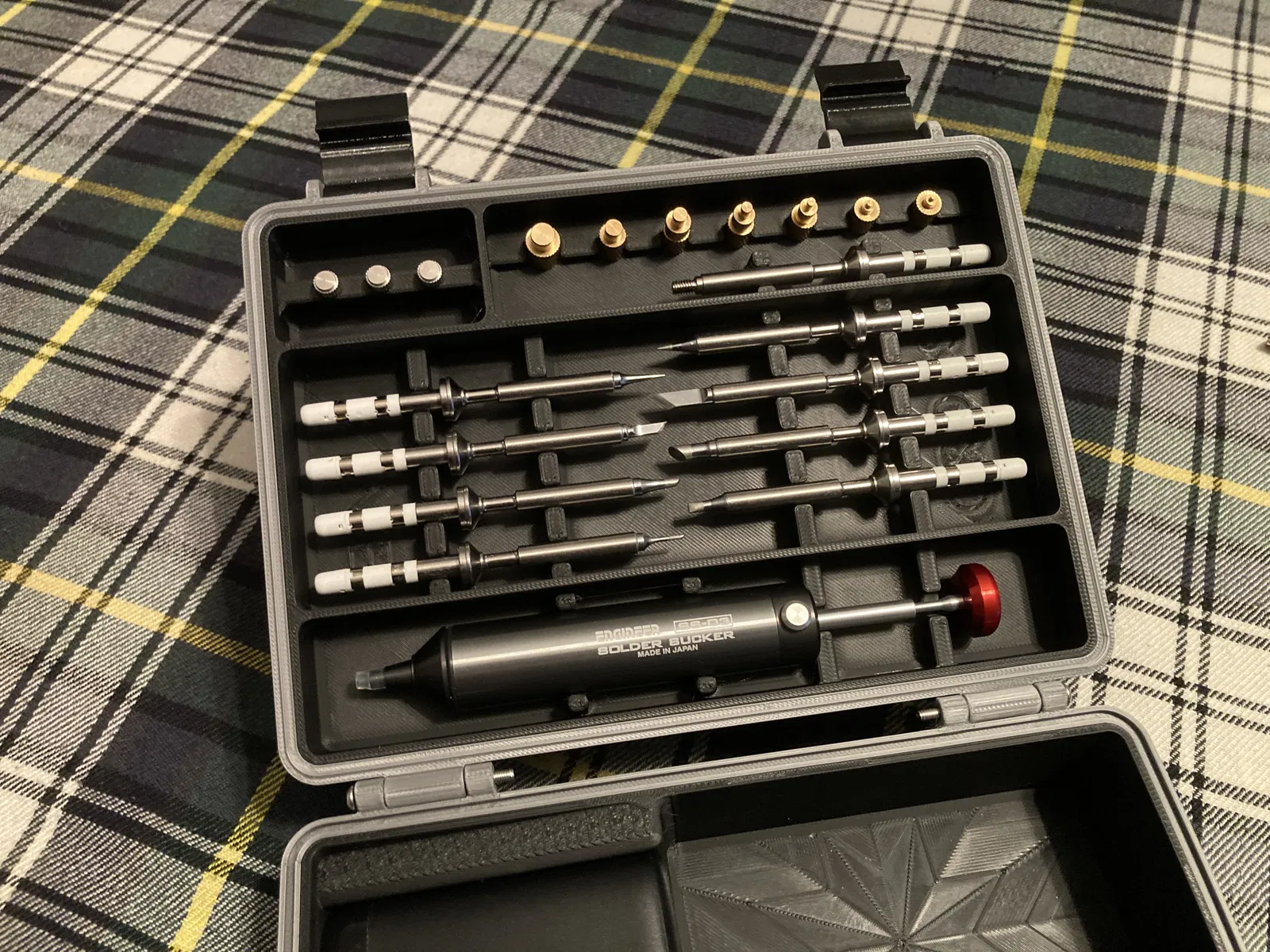

Về phần các linh kiện, nắp hộp chứa được tất cả 9 mũi hàn phụ (đã được chia riêng loại Fine và Gross) - mình thiết kế để các mũi hàn có thể gài vào đúng vị trí, chỉ cần đẩy nhẹ về phía trước là lấy ra được, không cần phải bẻ cong mũi hàn lên!

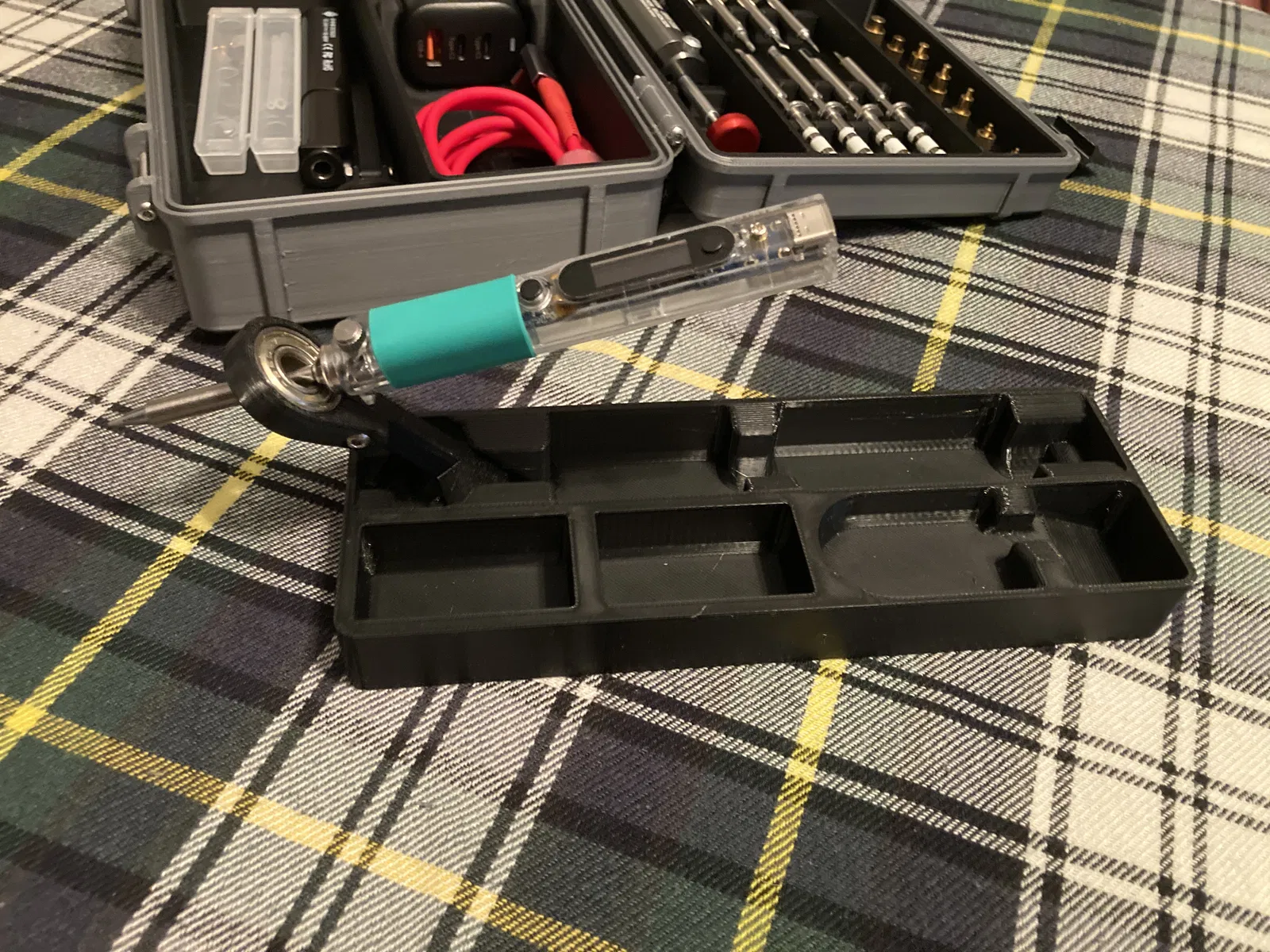

Phần giữ Pinecil, file insert_pinecil_holder_PETG, được thiết kế để tháo rời dễ dàng và có không gian để đặt miếng bọt biển ẩm hoặc đồng thau, bạn có thể tận dụng nó làm đế hàn di động. Mình cực kỳ khuyến khích in phần này bằng nhựa PETG để tăng khả năng chịu nhiệt (phòng trường hợp bạn vô tình quẹt Pinecil vào) và cũng khuyên các bạn nên in mẫu đế hàn remix của Vegar dùng vòng bi 608 và bu lông M3, nó sẽ được cất gọn gàng vào bộ phận này luôn.

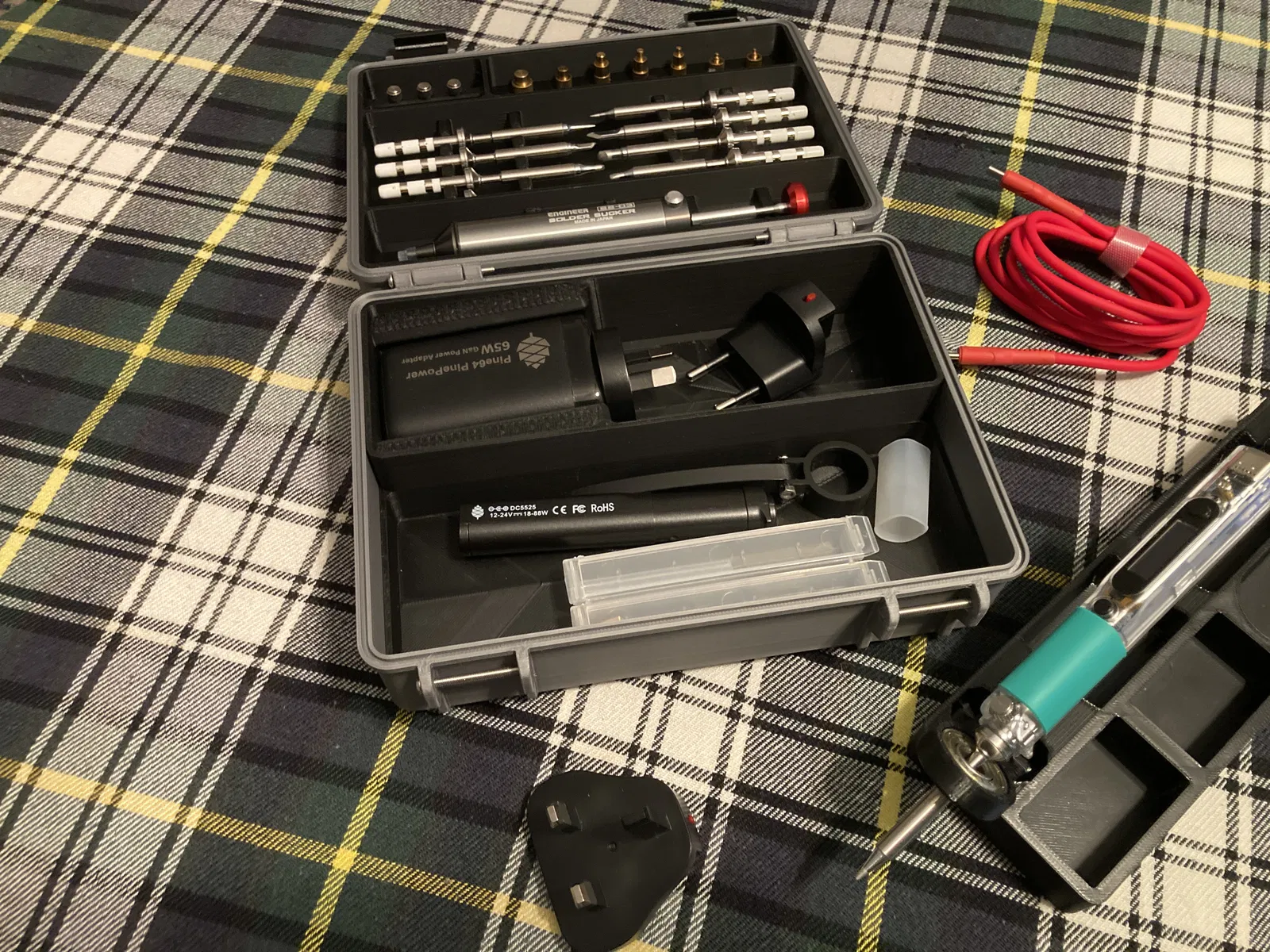

Phần còn lại của hộp được dùng để đựng bộ nguồn và cáp sạc. Như bạn thấy trong ảnh, bạn có thể để nguyên phích cắm chuẩn AU hoặc EU mà vẫn đóng nắp được (tiếc là chuẩn UK không vừa). Sau khi in, mình đã di chuyển vị trí để củ sạc sang bên phải để chữ không bị ngược khi đóng nắp kèm đầu chuyển đổi. Bên dưới khay đựng Pinecil còn có một ngăn trống để đựng linh tinh, mình thường để vỏ cũ và các linh kiện dự phòng ở đó. Mình cũng khuyên bạn nên in thêm cần gạt Easy Use Lever của Shiro321 cho súng hút thiếc Engineer để cất vào ngăn này.

Toàn bộ các bộ phận có thể in bằng PLA mà không cần support - nhưng mình khuyên nên dùng PETG cho phần giữ Pinecil (để chịu nhiệt tốt hơn) và phần chốt khóa hộp (để bền hơn). Miếng ron TPU là tùy chọn.

Cuối cùng, bạn sẽ cần 6 con ốc M3x30 cho phần chốt và bản lề.

LƯU Ý QUAN TRỌNG: Một số bạn phản hồi gặp khó khăn khi gắn mũi hàn vào khay. Vì vậy mình đã đăng thêm file insert_tips_TESTFIT.step để các bạn test thử độ vừa khít của mũi hàn và đầu nhiệt. Mình RẤT khuyến khích bạn in thử file này trước. Vì đây là file STEP, bạn có thể mở trong các phần mềm CAD để chỉnh sửa kích thước cho vừa ý - đây là video rất hữu ích từ Teaching Tech về cách sửa file STEP trong CAD.

Lý do mình mua Pinecil là vì con thỏ cưng Artie của mình nó cắn nát nửa số cáp mình có, nên giờ mình phải học cách hàn để sửa lại hết, tất cả chỉ tại con thỏ quậy phá của mình thôi.
