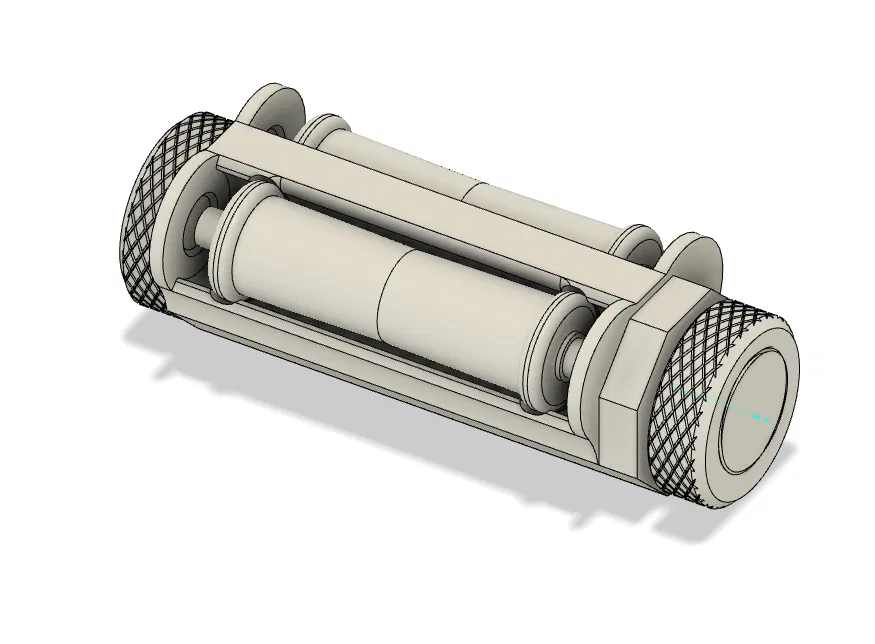

Giá đỡ cuộn nhựa con lăn kép (Không cần support!)

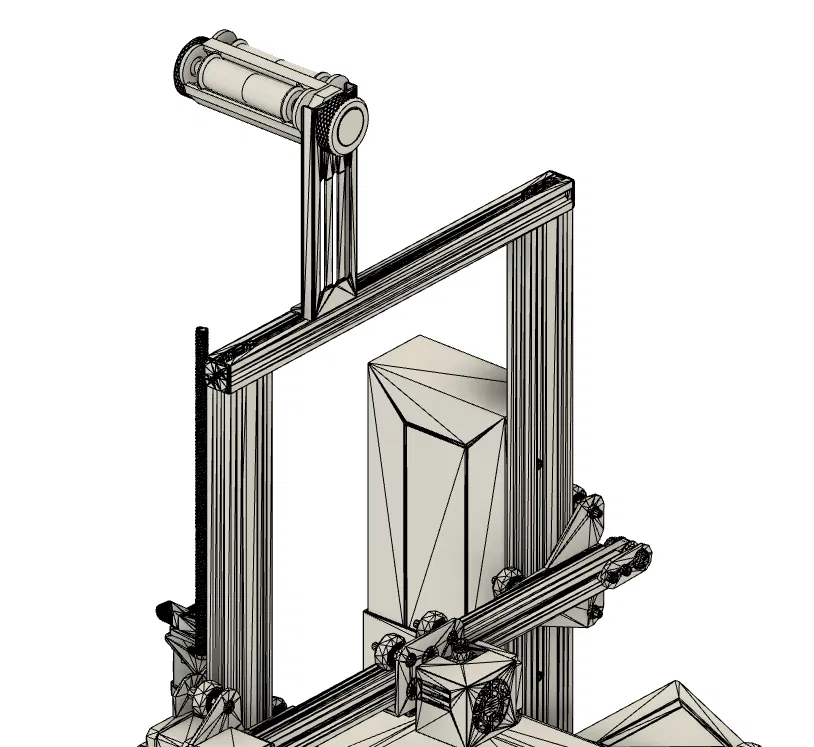

Giá đỡ cuộn nhựa được thiết kế cho Ender 3 Pro và có thể dùng cho các máy in khác sử dụng cùng loại giá treo bằng thép.

Tính năng:

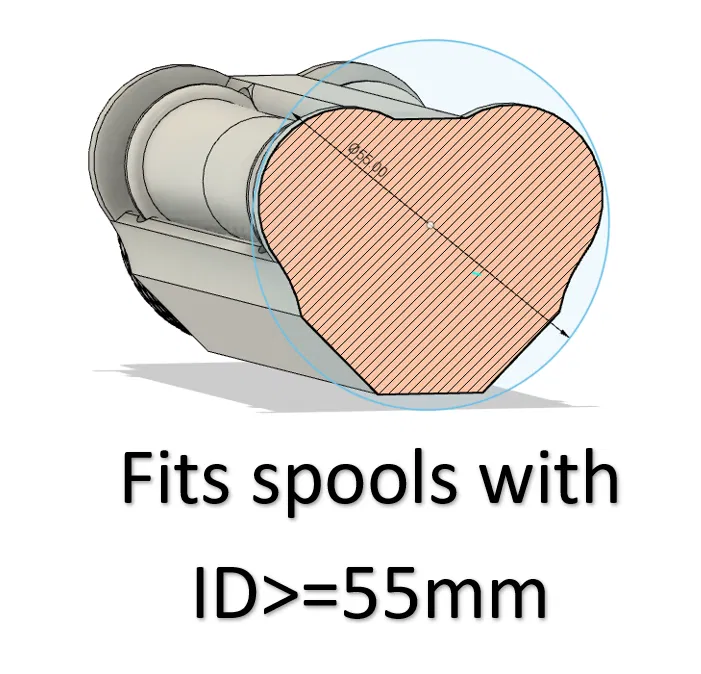

• Sử dụng được với các cuộn nhựa có đường kính trong ≥55mm.

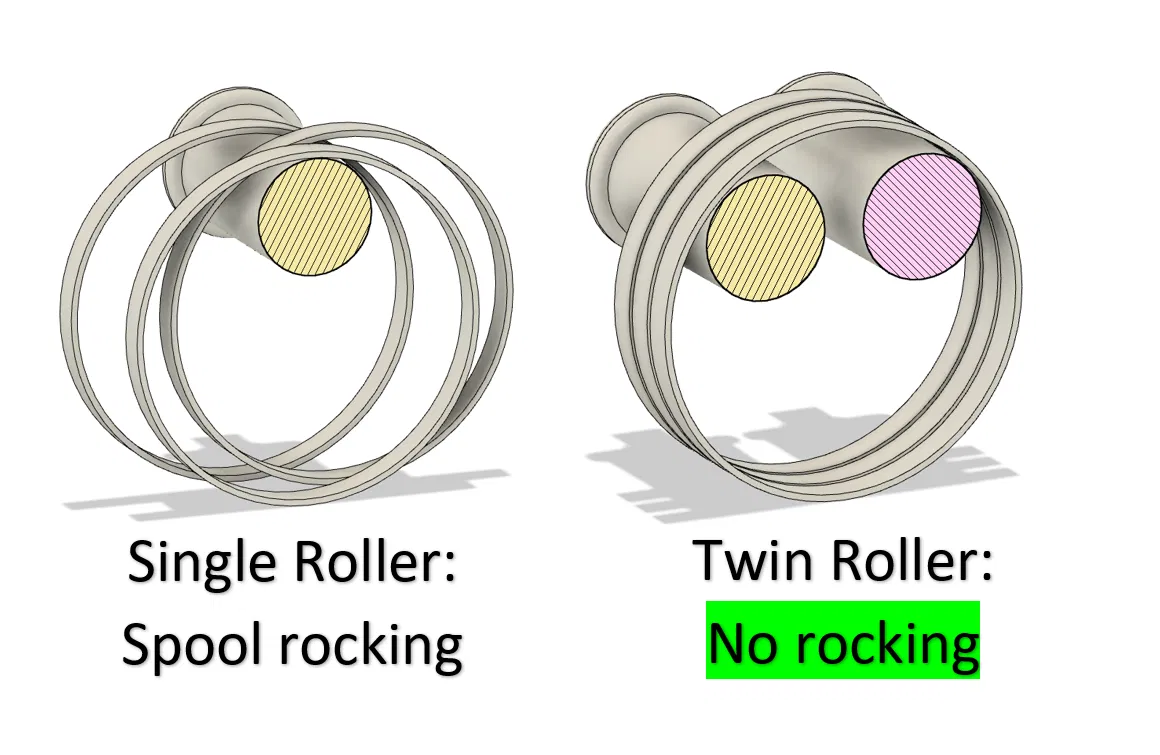

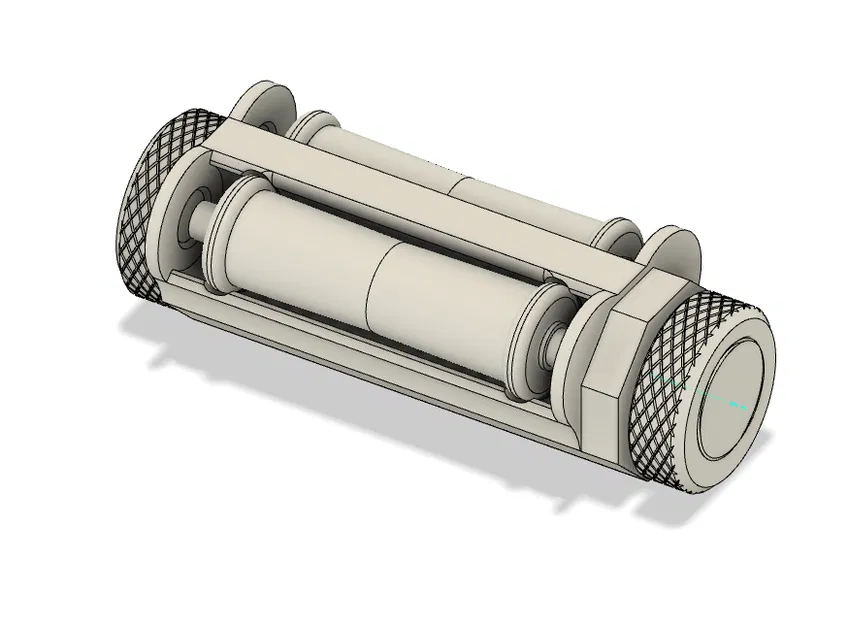

• Thiết kế con lăn kép (twin roller). Không còn hiện tượng cuộn nhựa bị lắc lư, đặc biệt là với các cuộn có đường kính trong lớn. Không cần phải tinh chỉnh bất cứ thứ gì khi thay đổi cuộn nhựa với kích thước khác nhau.

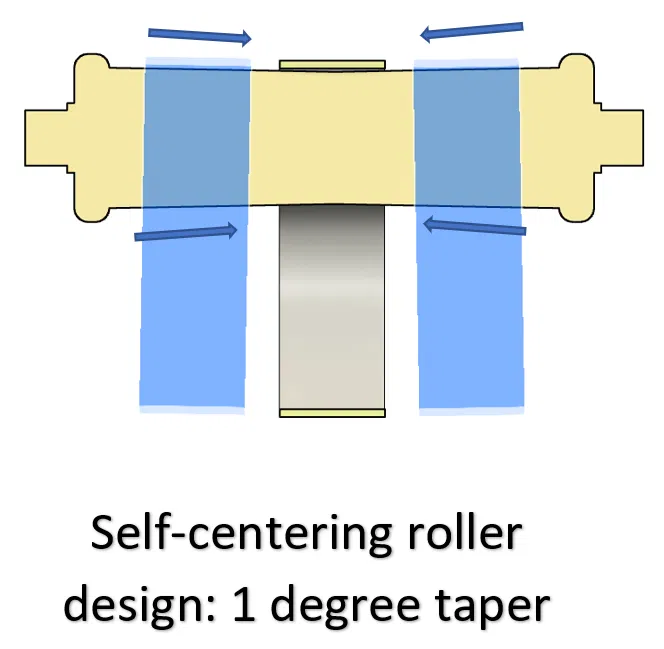

• Bề mặt con lăn được vát nhẹ 1 độ về phía giữa để giúp cuộn nhựa tự căn giữa.
• Không cần hỗ trợ (supports) để in bất kỳ bộ phận nào - độ nhô ra tối đa chỉ 30 độ so với phương thẳng đứng.

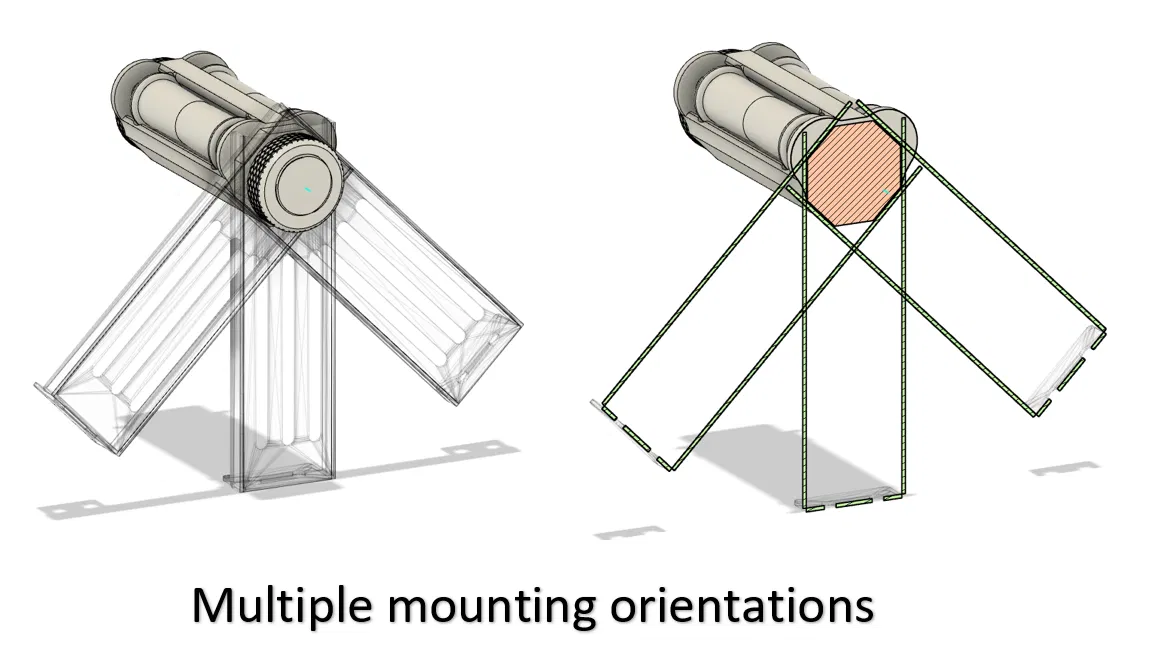

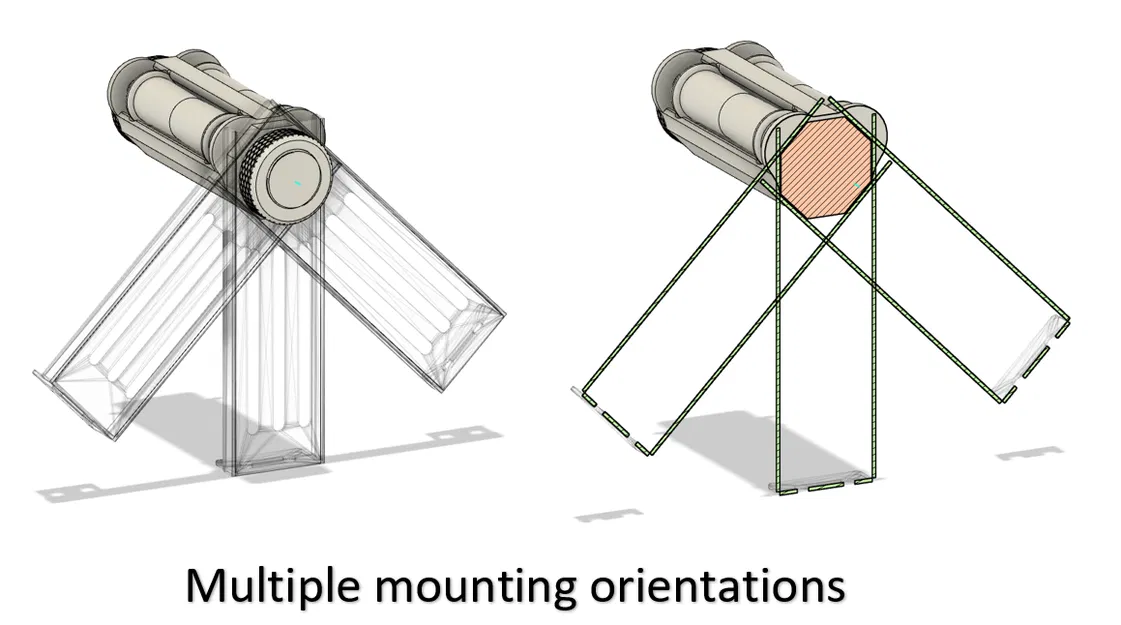

• Giá đỡ cuộn nhựa có thể xoay theo nhiều vị trí khác nhau (360 độ với mỗi bước nhảy 45 độ). Những người lắp giá bên hông máy chắc chắn sẽ thích điều này!

Nhược điểm:

• Cần 4 vòng bi 608. Mình khuyên bạn nên mua sẵn một bộ. Nếu muốn tự in thì có mẫu này nhưng mình chưa thử nghiệm với vòng bi tự in.

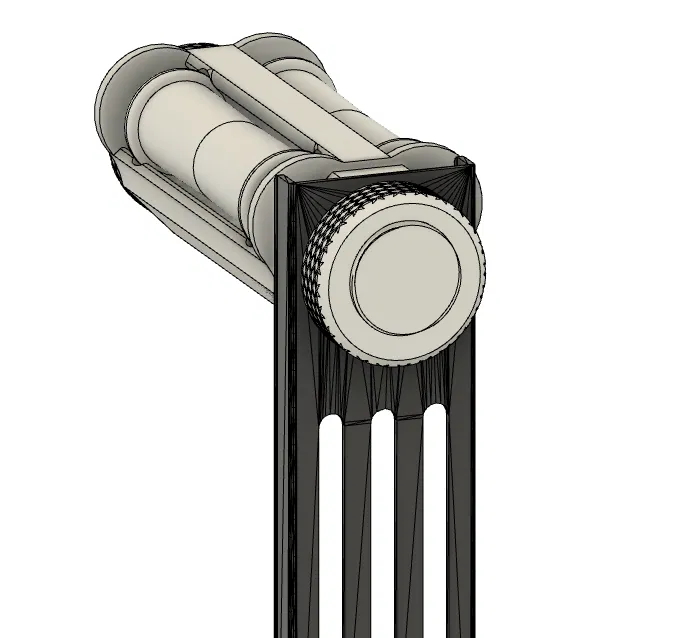

• Cần giá treo bằng thép của Ender 3/Pro.

Hướng dẫn in:

• Cần in: 4x roller_half, 1x body_half_A, 1x body_half_B, 2x nut.
• In theo hướng mặc định mà không cần support. Các bộ phận thân và con lăn có vát mép 0.2mm ở phần đế để hạn chế hiện tượng chân voi (elephant's foot) và các sai lệch ở lớp đầu tiên.
• Độ dày lớp in (layer height) 0.20mm cho tất cả các phần. Bạn có thể dùng 0.10mm cho phần con lăn để bề mặt mịn nhất có thể. Mình đã sử dụng variable layer height 0.10-0.20mm cho phần con lăn.
• Thân & đai ốc (nuts): Tường 2mm (4-5 perimeter), infill tối thiểu 20%. Đây là các bộ phận chịu lực, đặc biệt là phần ren, nên đừng tiết kiệm nhựa nhé.
• Con lăn: Tường 1.6mm (3-4 perimeter), infill tối thiểu 10%.

Lắp ráp:

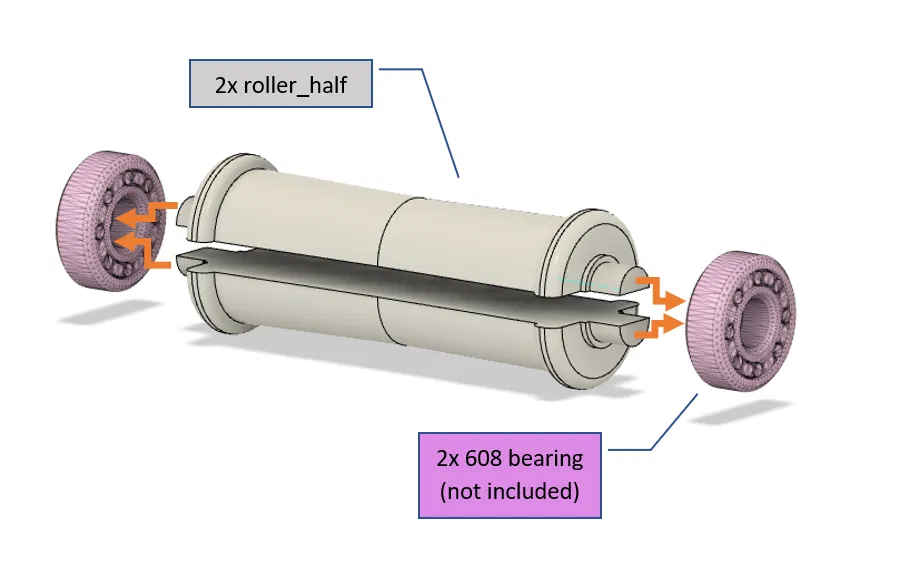

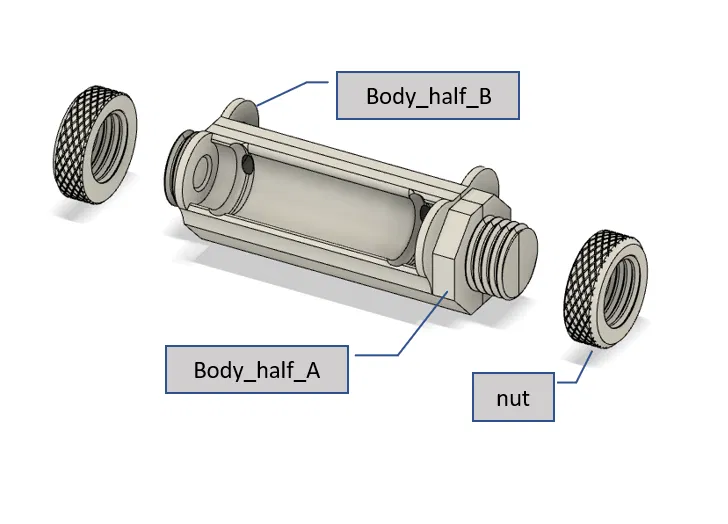

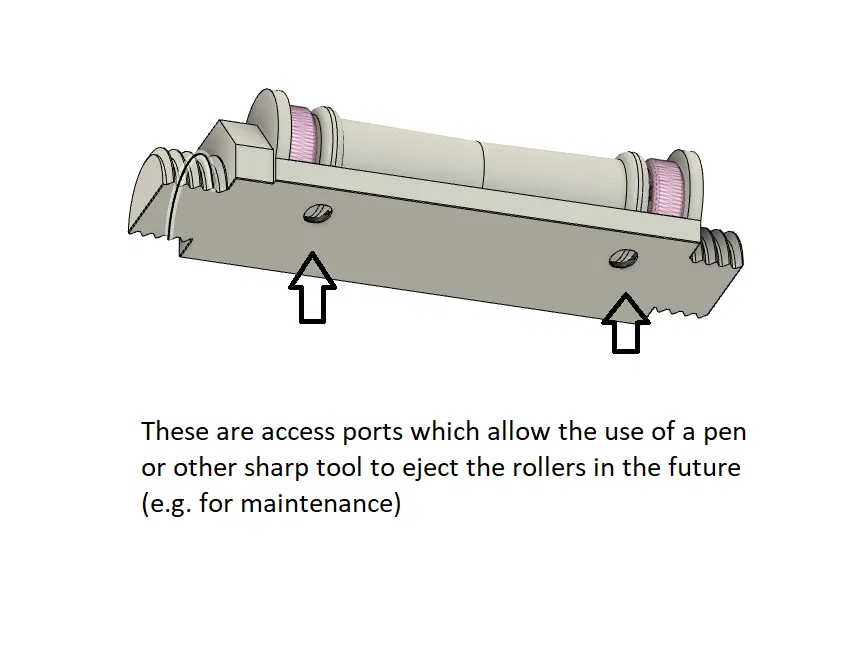

• Thân và con lăn được thiết kế để in làm hai nửa. Các nửa con lăn được lắp bằng cách ép vòng bi 608 vào các đầu đối diện. Các nửa thân được lắp lại bằng cách siết đai ốc ở cả hai đầu. Các con lăn sau khi lắp ráp sẽ khớp vào vị trí trên thân máy. Xem thêm ảnh nhé.
