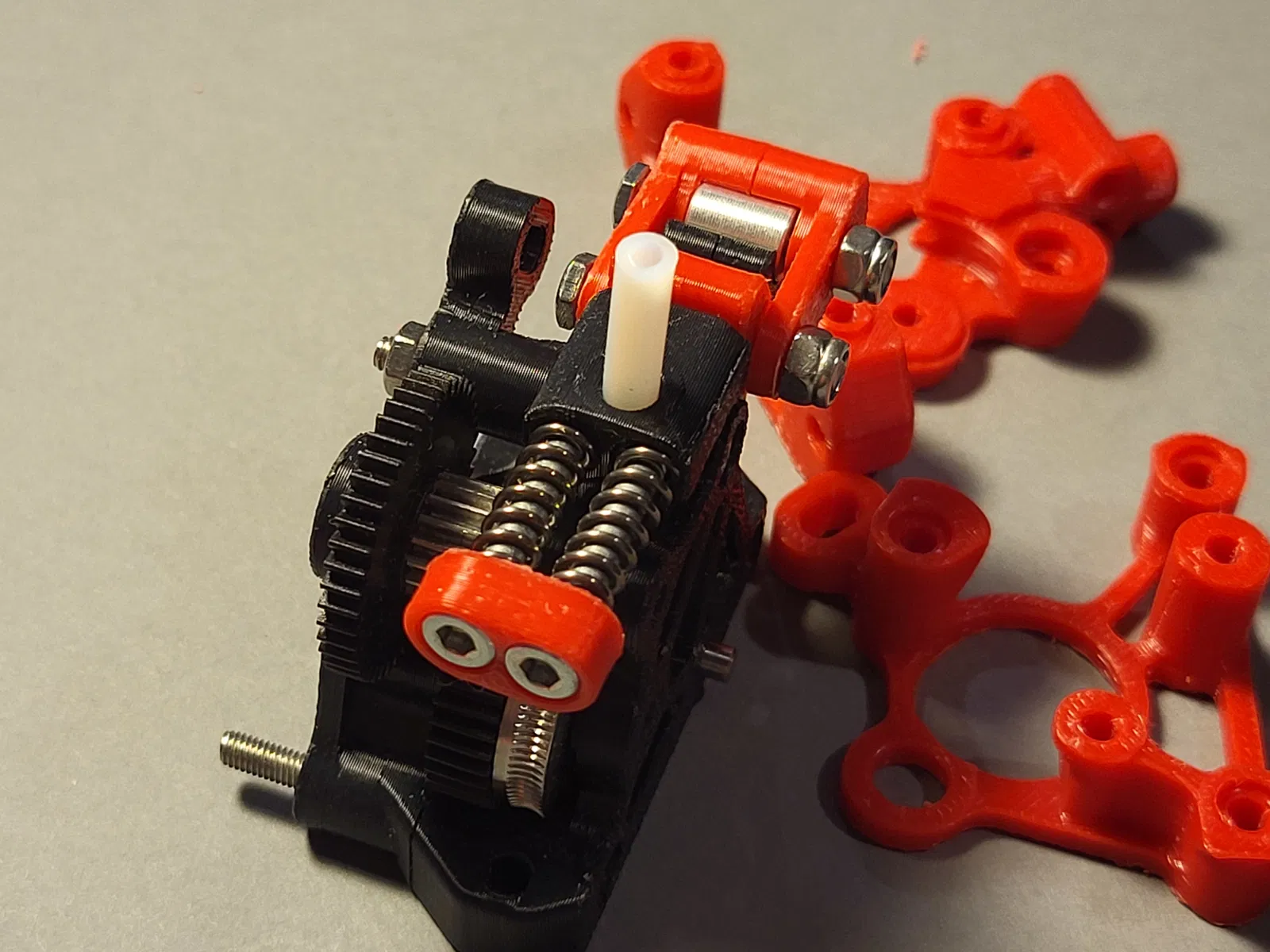

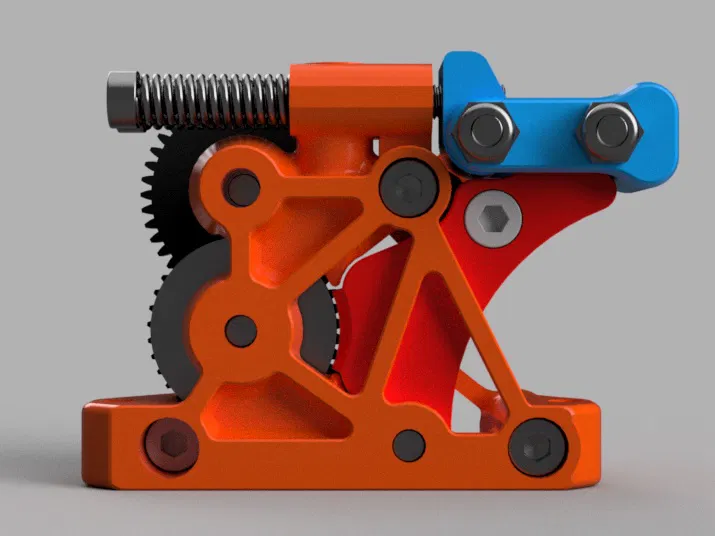

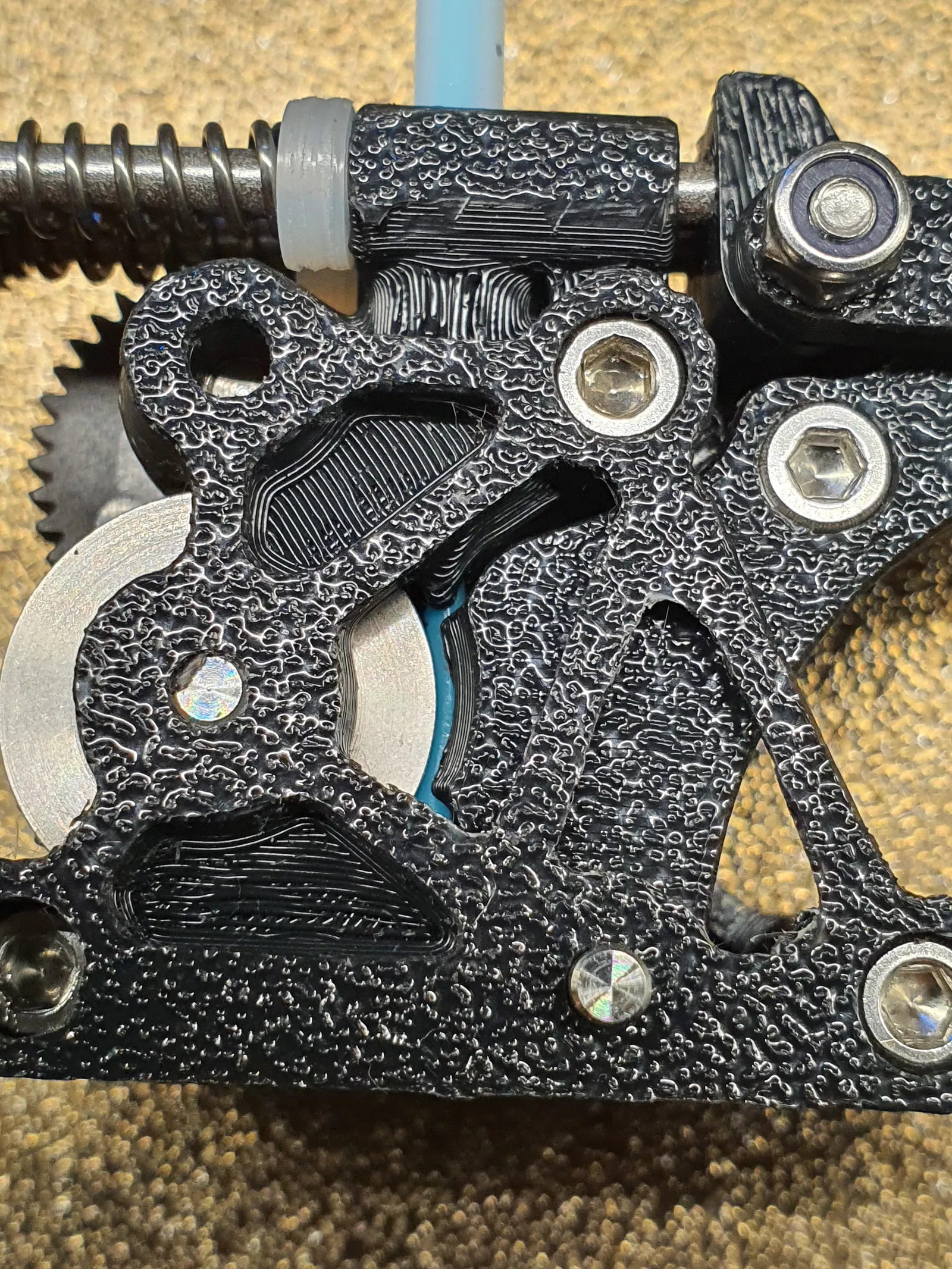

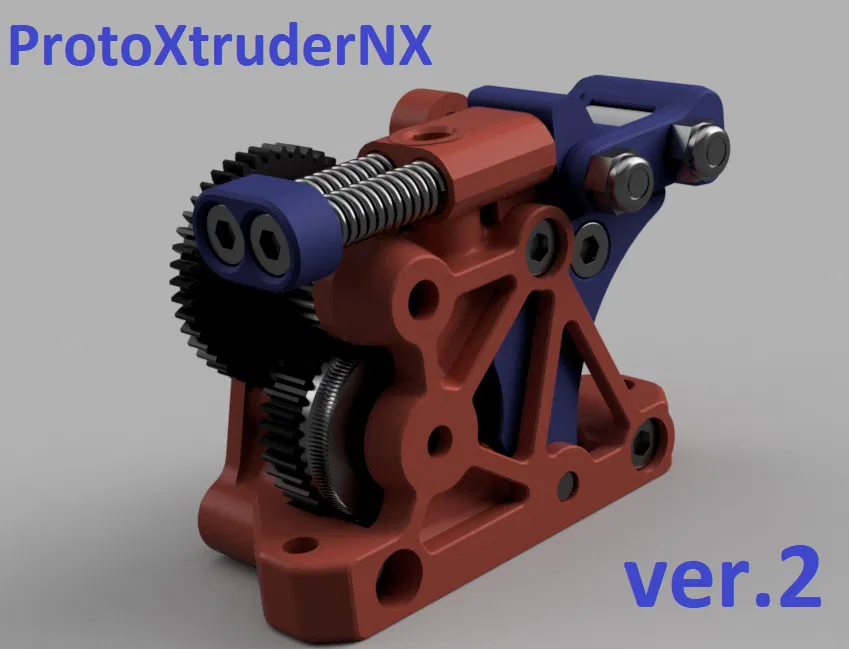

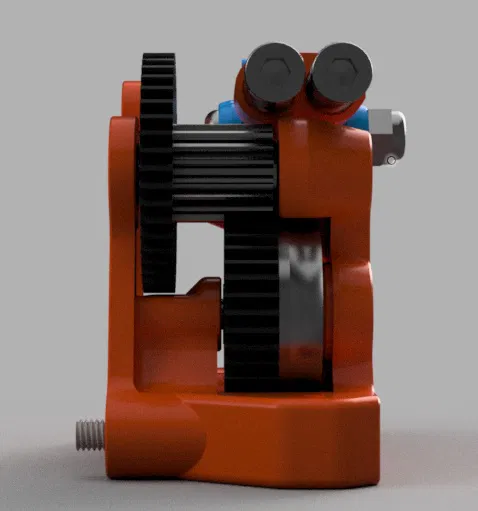

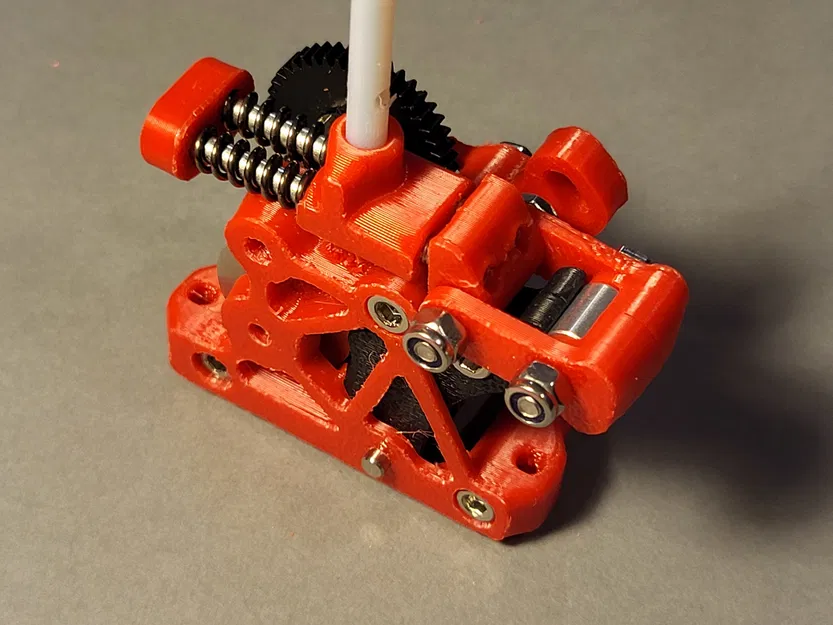

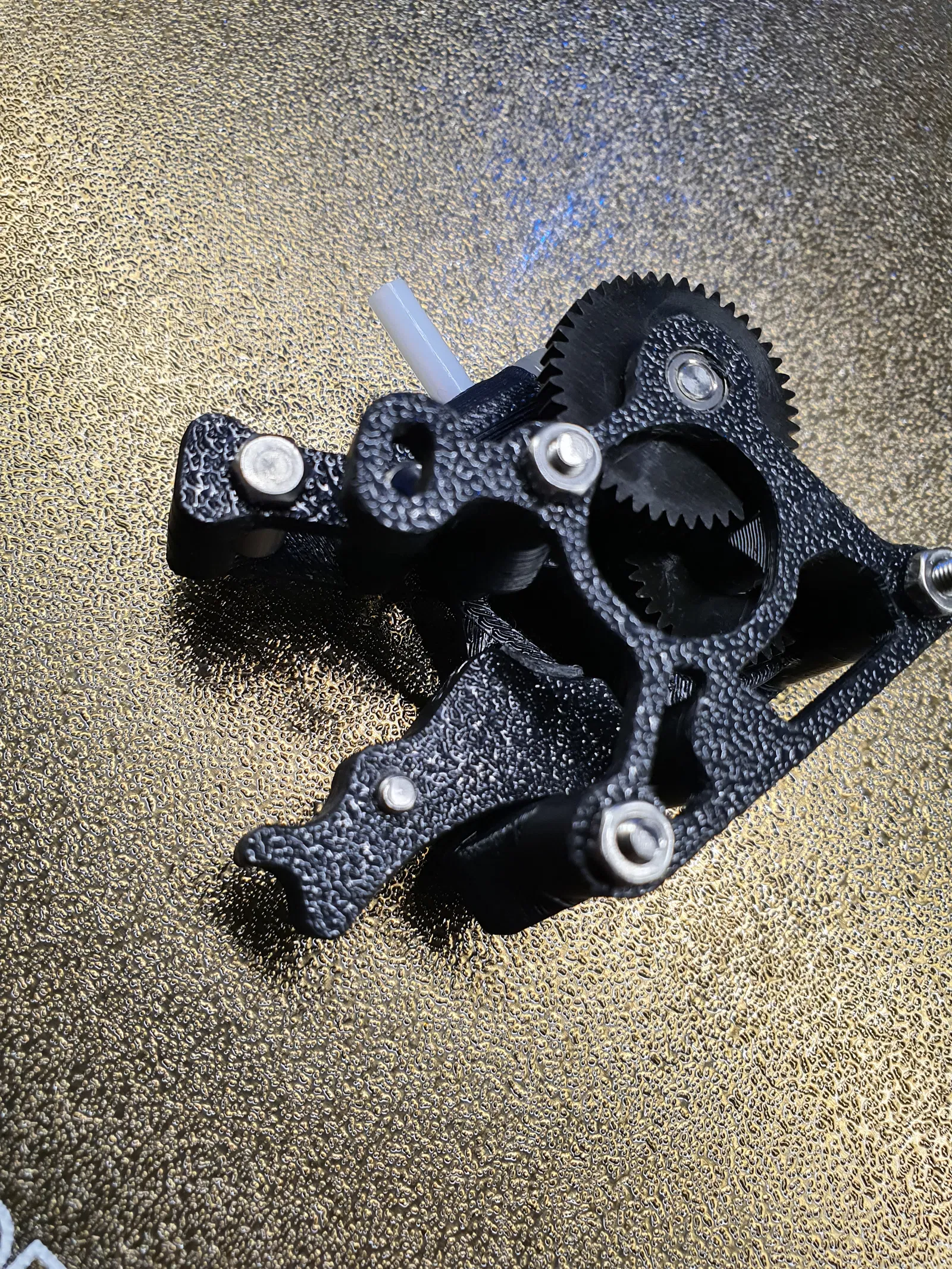

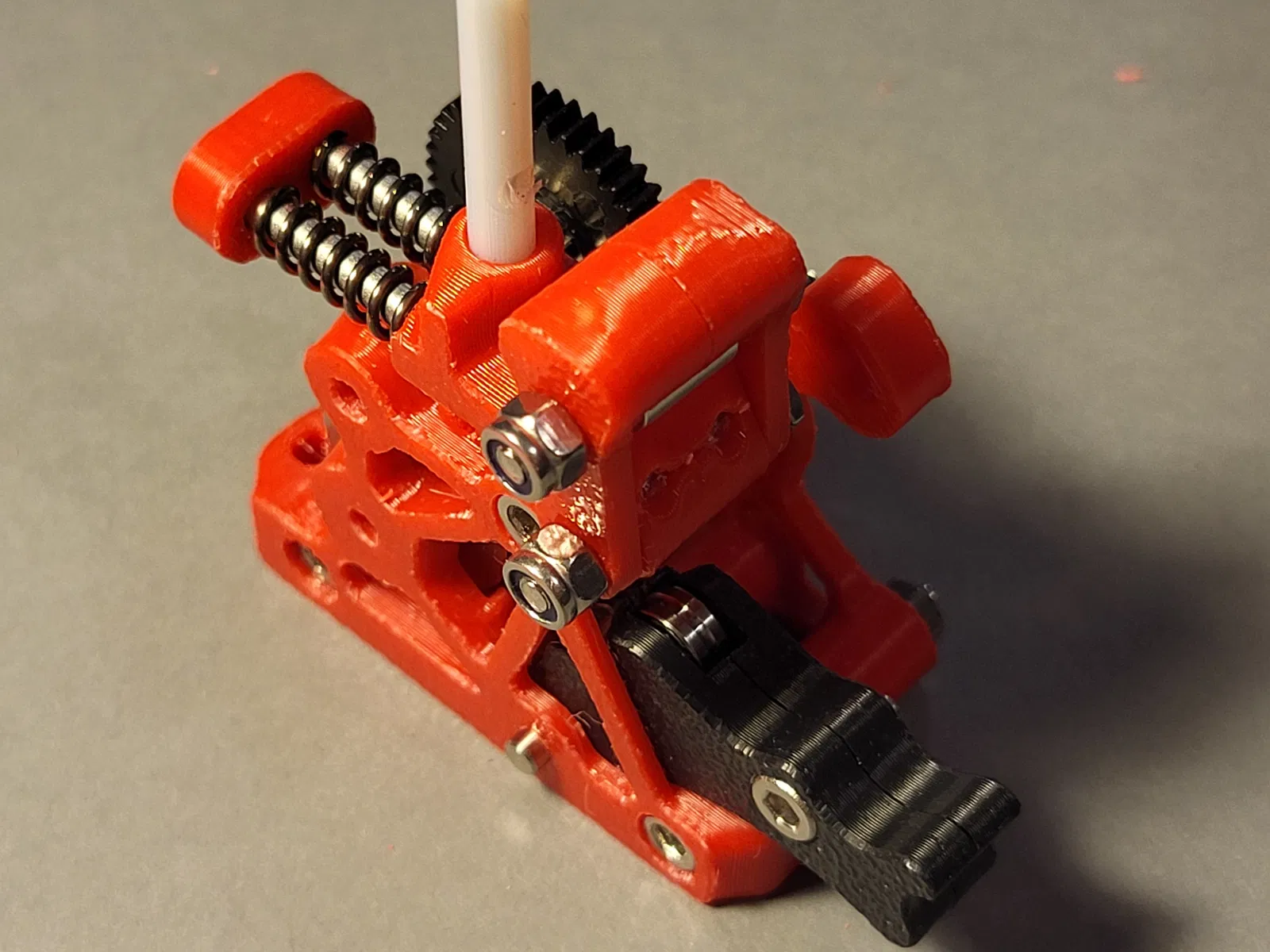

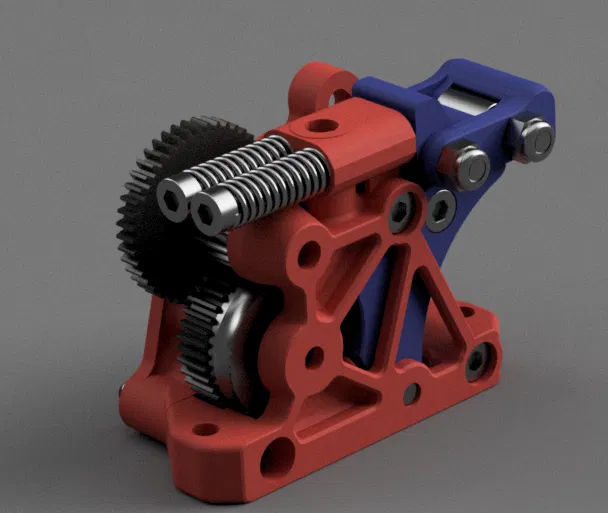

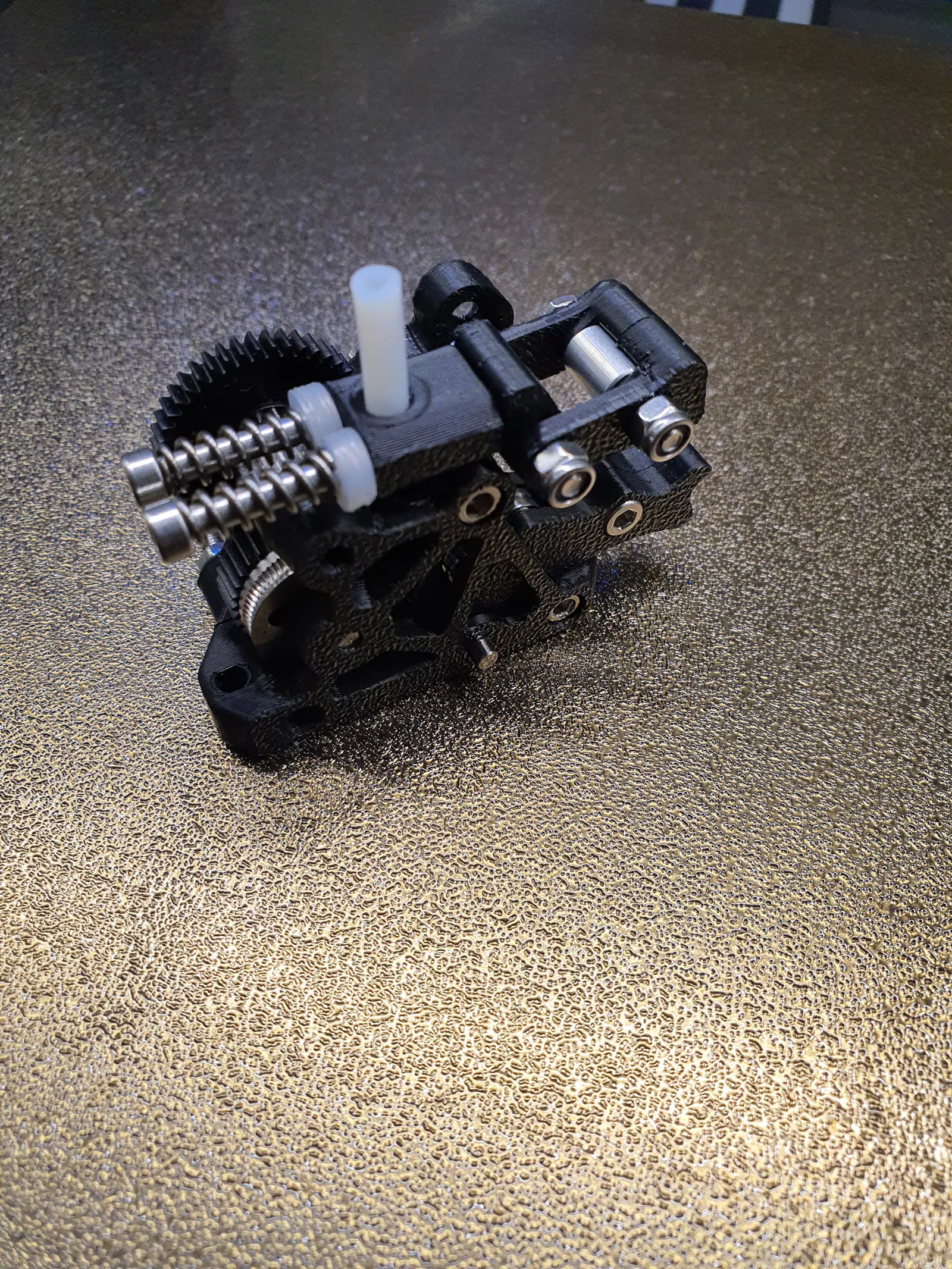

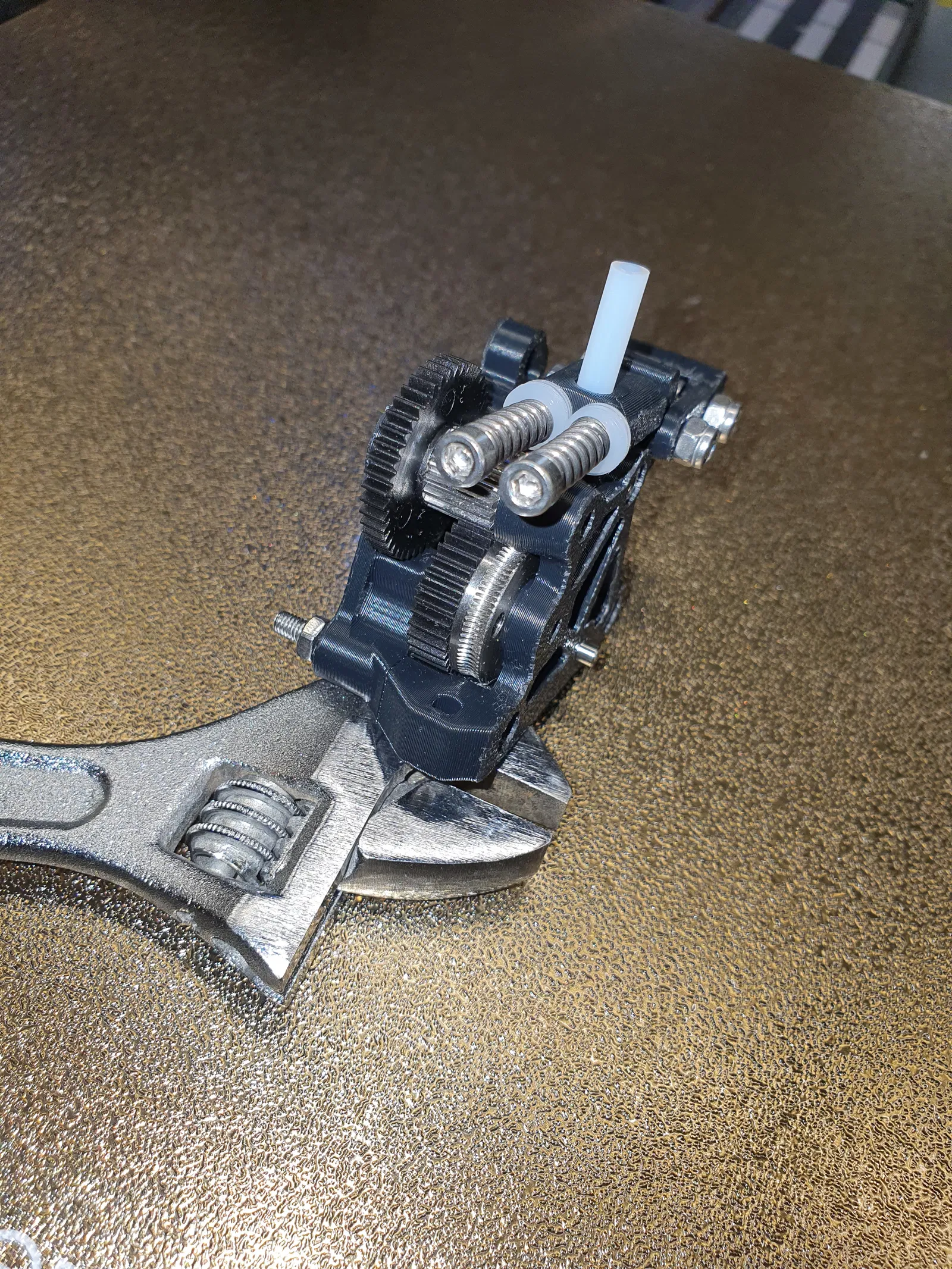

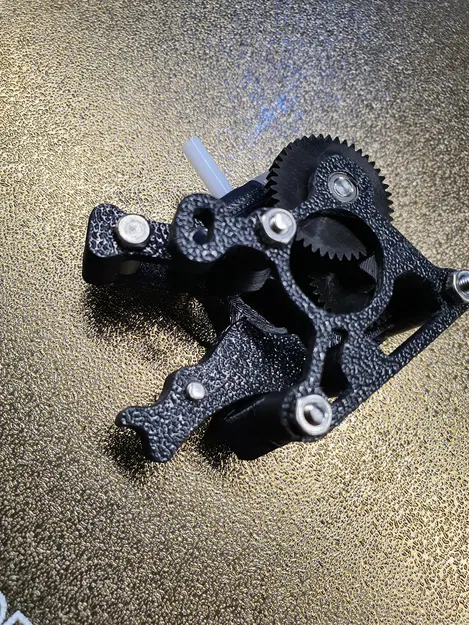

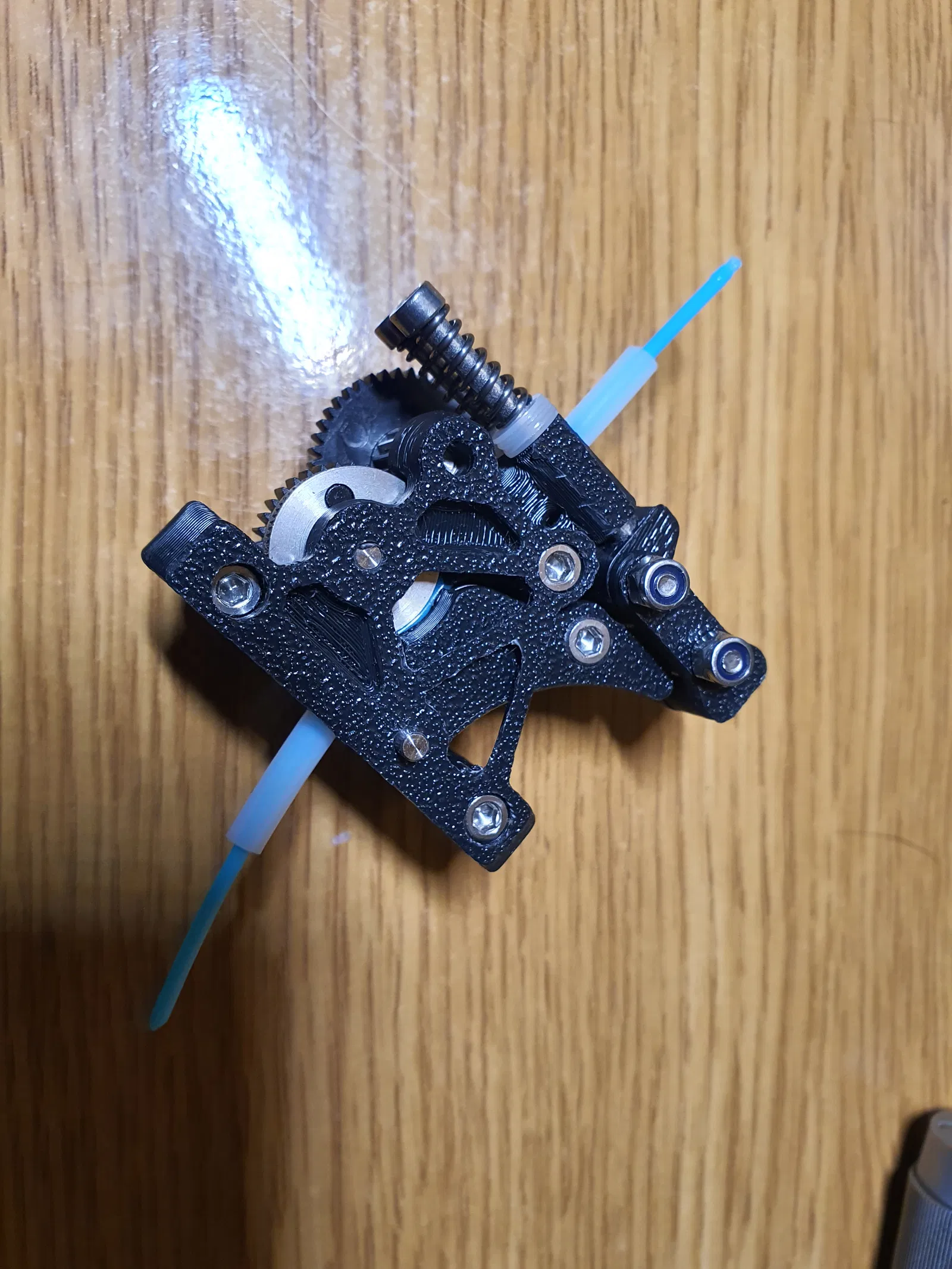

ProtoXtruder NX - Máy đùn nhựa tối ưu hóa kiểu Nextruder

Sau khi bị cuốn hút bởi các tài liệu tuyệt vời của @PrintingPerspective, tôi muốn thử chuyển đổi hệ thống dual drive (tôi chọn HGX) sang single drive với cơ chế đòn bẩy dựa trên mẫu Prusa Nextruder.

Tài liệu của @PrintingPerspective: https://www.youtube.com/watch?v=z2X4dc7jg4E

Tôi muốn xem liệu đòn bẩy kẹp kiểu Nextruder có thể dùng được cho máy đùn bánh răng HGX hay không... Thế là tôi quyết định cải tiến thiết kế xuất sắc của @nhchiu.

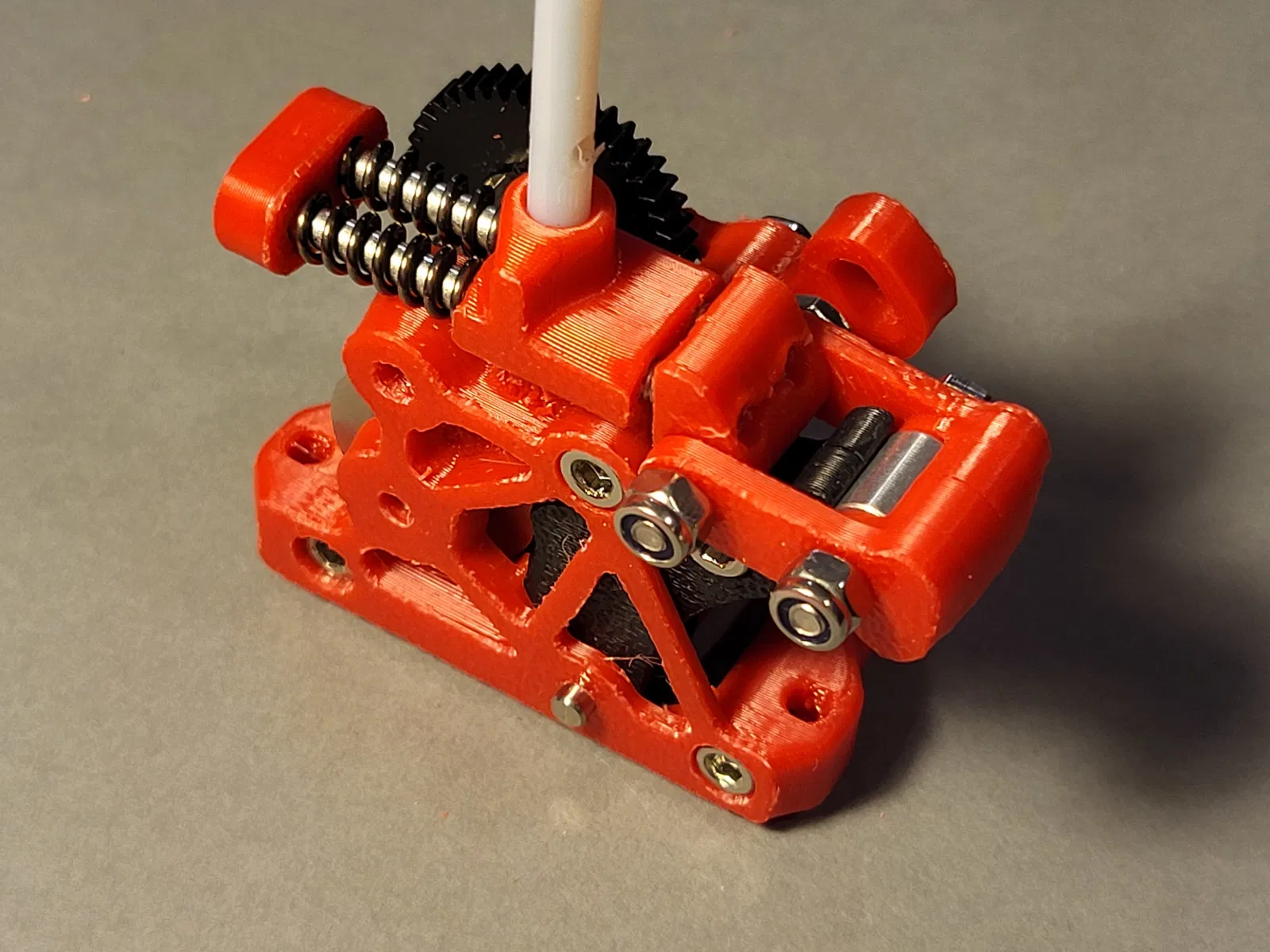

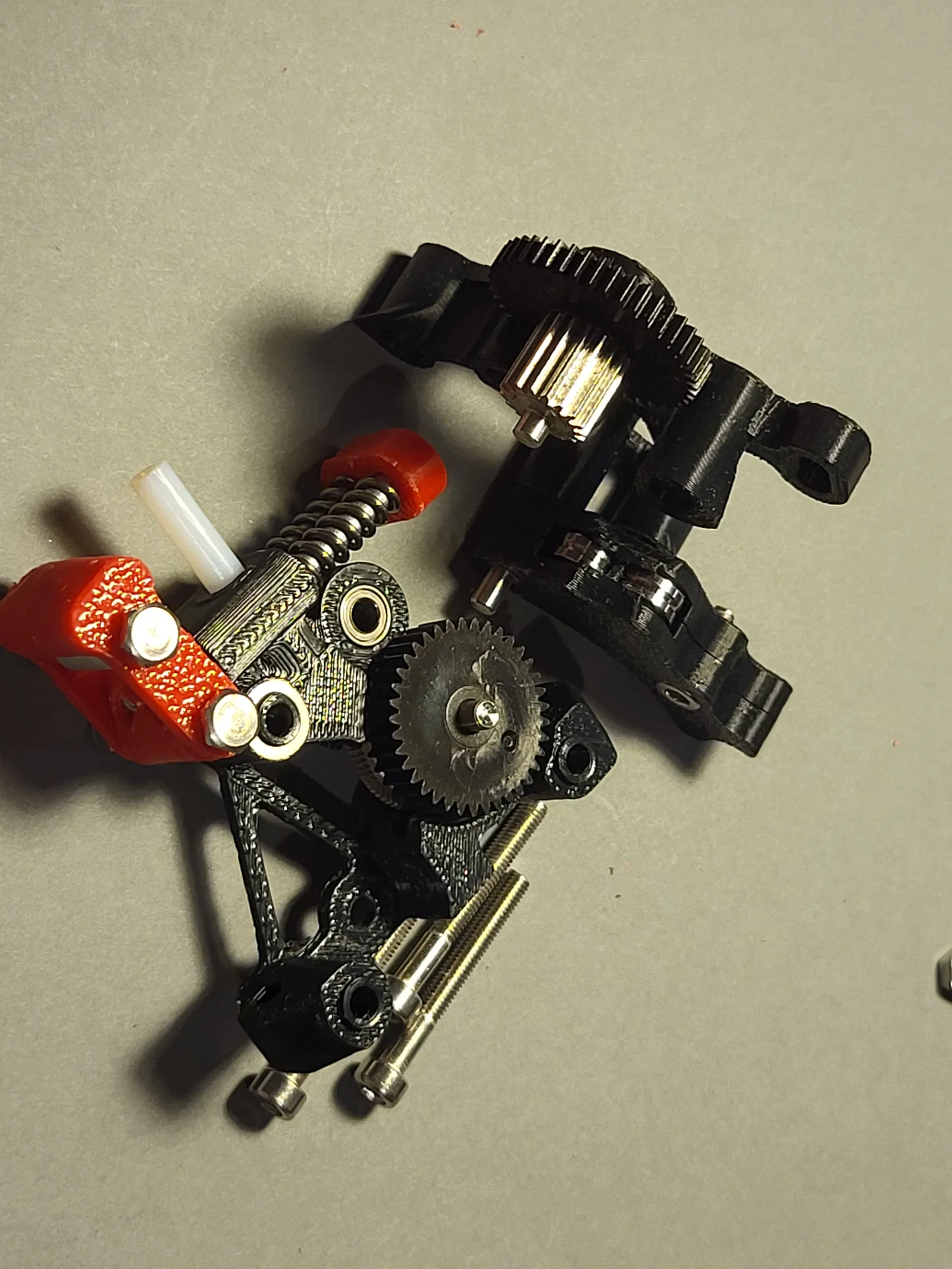

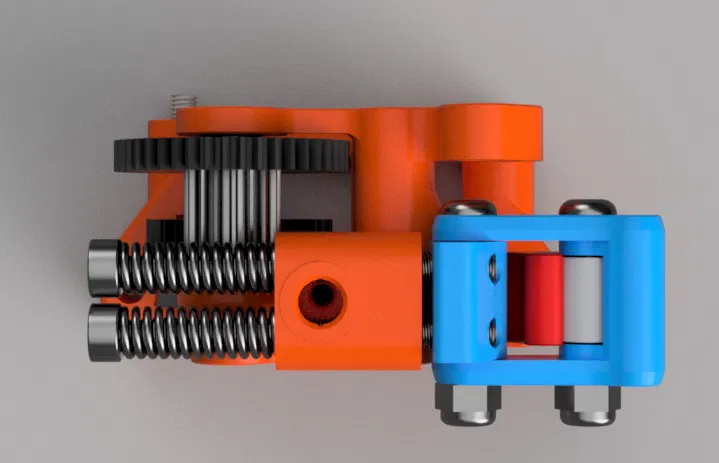

Đây vốn là một thí nghiệm thiết kế: tất cả những gì tôi làm là lược bỏ các phần không cần thiết và 'gắn' thêm hệ thống đòn bẩy dựa trên @Prusa3D Nextruder. Nhưng như thường lệ, tiền đề thì đơn giản, nhưng khi thực hiện thì tôi phải vẽ lại toàn bộ máy đùn để tránh lỗi trong file *.stl và đảm bảo bản remix này hoạt động trơn tru.

Kích thước lắp đặt vẫn giữ nguyên như ProtoXtruder gốc, chỉ có kích thước 24.6mm sẽ đổi thành 24.8mm, do đó kích thước 6.3mm sẽ đổi thành 6.4mm.

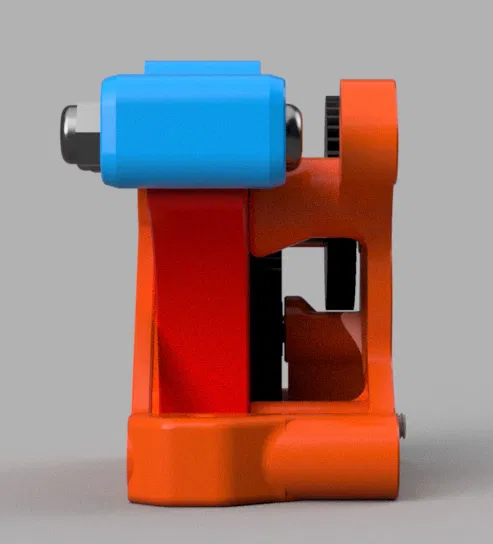

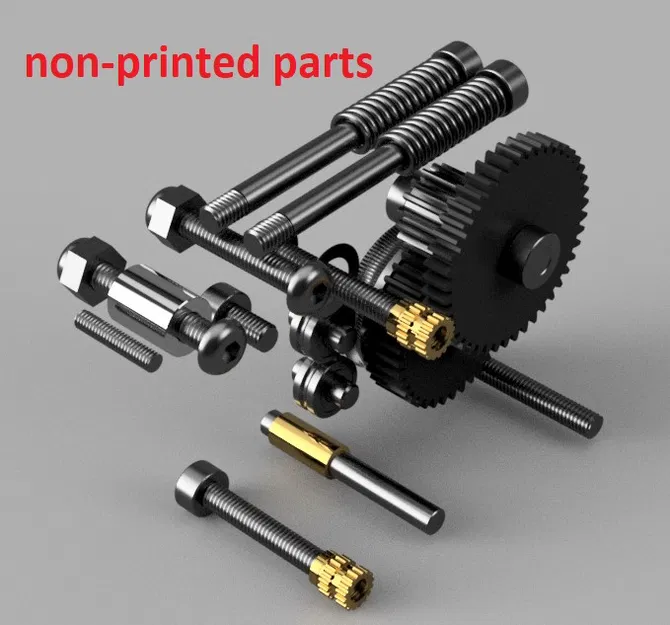

Để xây dựng ProtoXtruder NX, bạn sẽ cần:

1. Bộ kit HGX lite (link tiếp thị) - các linh kiện cần cho ProtoXtruderNX:

• Vòng bi MR63ZZ x 2 cái
• Trục 3mm (dài 16mm) x 1 cái

Thay vì trục 3x16 gốc từ bộ HGX, tôi khuyên dùng chốt trụ thép DIN 6325 3x16 mm m6 làm trục cho bánh răng sợi nhựa lớn.

• Trục 3mm (dài 24mm) x 1 cái
• Bánh răng sợi nhựa lớn có vòng bi x 1 cái
• Bánh răng giảm tốc x 1 cái
• Heat inserts (M3 x D4.5 x H5) x 2 cái
• M3x8mm BHCS x 1 cái
• M3x20mm SHCS x 3 cái

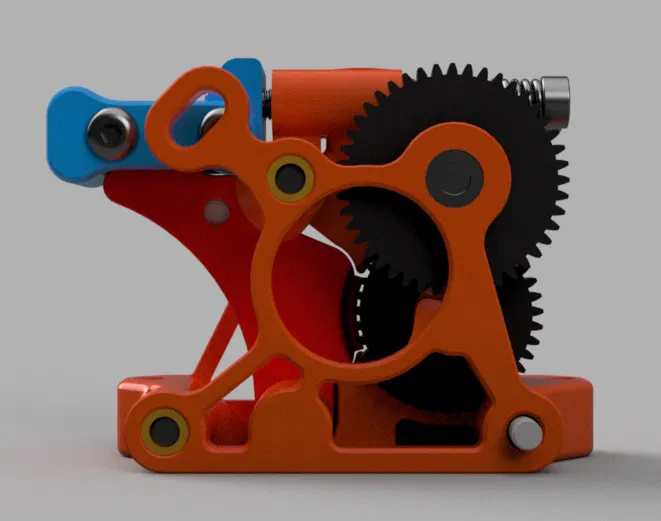

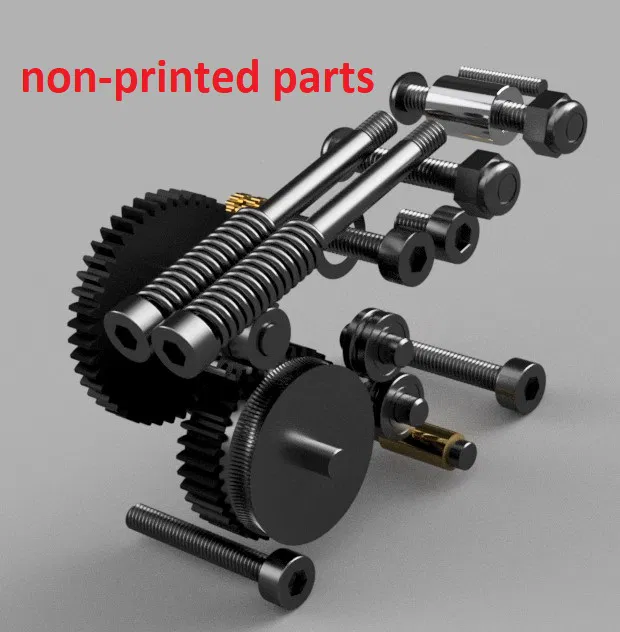

2. Các linh kiện khác cho hệ thống đùn và đòn bẩy:

• M3x6mm SHCS x 1 cái
• M3x20mm BHCS x 2 cái
• Long đền chính xác M5 7x0.1mm x 1 cái (link tiếp thị) - bạn có thể dùng long đền cắt từ giấy dày 0.08-0.1mm
• Ống đệm 4x3x8.5mm x 1 cái - tôi tự làm từ một ống đồng (link tiếp thị)

• Chốt 3x7.5mm x 2 cái hoặc chốt 3x8mm x 2 cái (tôi cắt từ chốt 3x16 dư trong hộp số HGX)

• Vòng bi 683ZZ có rãnh U x 2 cái (link tiếp thị)
• M3x20mm BHCS x 2 cái
• Đai ốc nyloc M3 x 2 cái
• Đệm 6x3.1x8mm x 1 cái (link tiếp thị)

• M3x50mm SHCS x 2 cái đã cắt thành M3x36.5mm (xem cập nhật 05.01.2025)

• Lò xo 5x15x0.8mm x 2 cái (link tiếp thị) - tôi làm hai cái từ lò xo dài mua trước đó (link tiếp thị)

Cho phiên bản v1, thay vì M3x36.5mm SHCS, bạn sẽ cần M3x35mm SHCS x 2 cái

3. Động cơ pancake NEMA 14 36mm với bánh răng 8T hoặc 10T (link tiếp thị).

Cài đặt Klipper.

Tôi khuyên dùng cài đặt của Bondtech cho LGX (vì HGX là bản sao của LGX): _rotation_distance: 5.7 #rotationdistance cần được điều chỉnh

Cài đặt in.

Đầu phun 0.4, lớp in 0.2, mật độ 40%, 4 lớp tường. In không cần support. Khuyên dùng nhựa ABS/ASA.

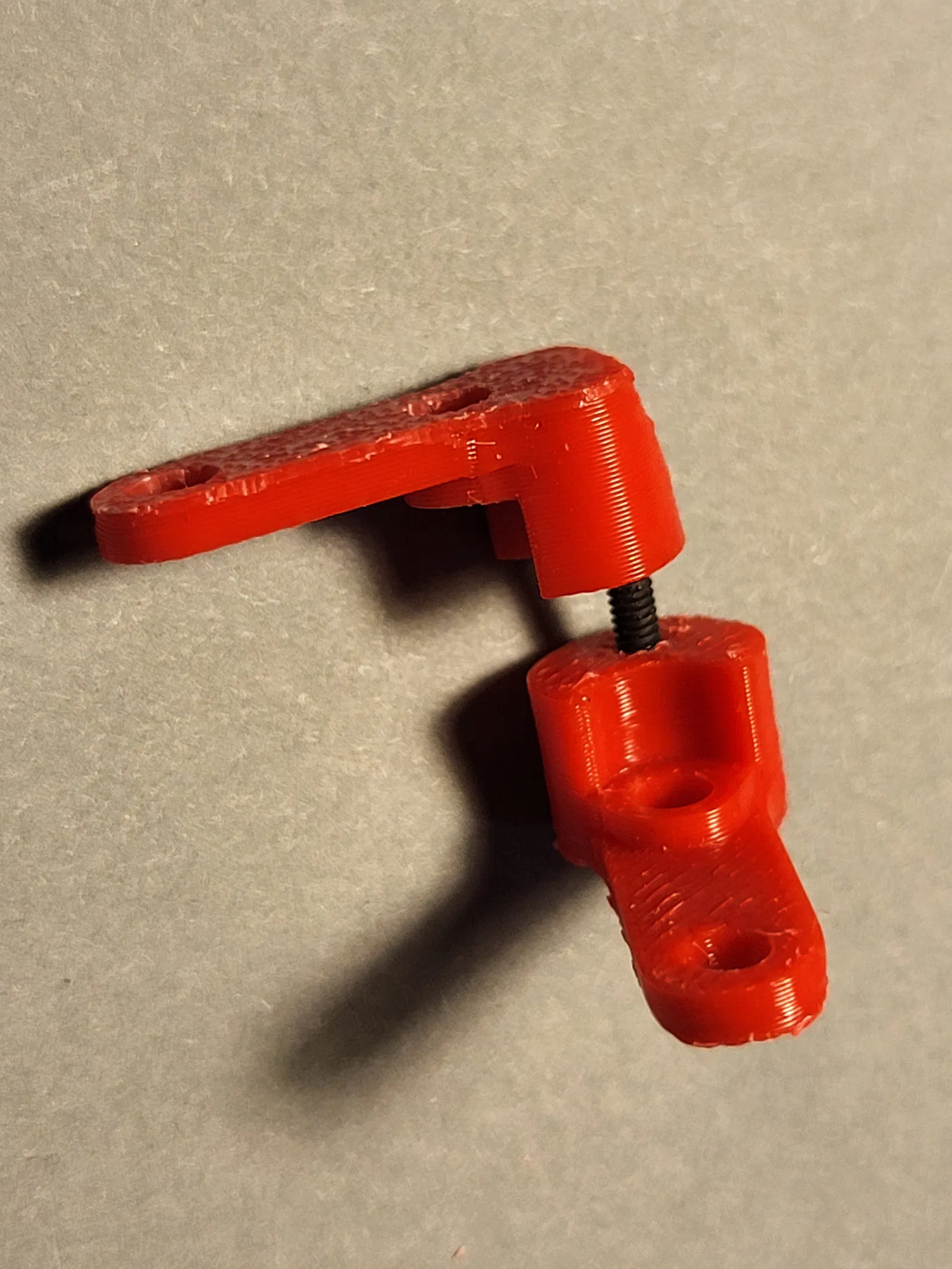

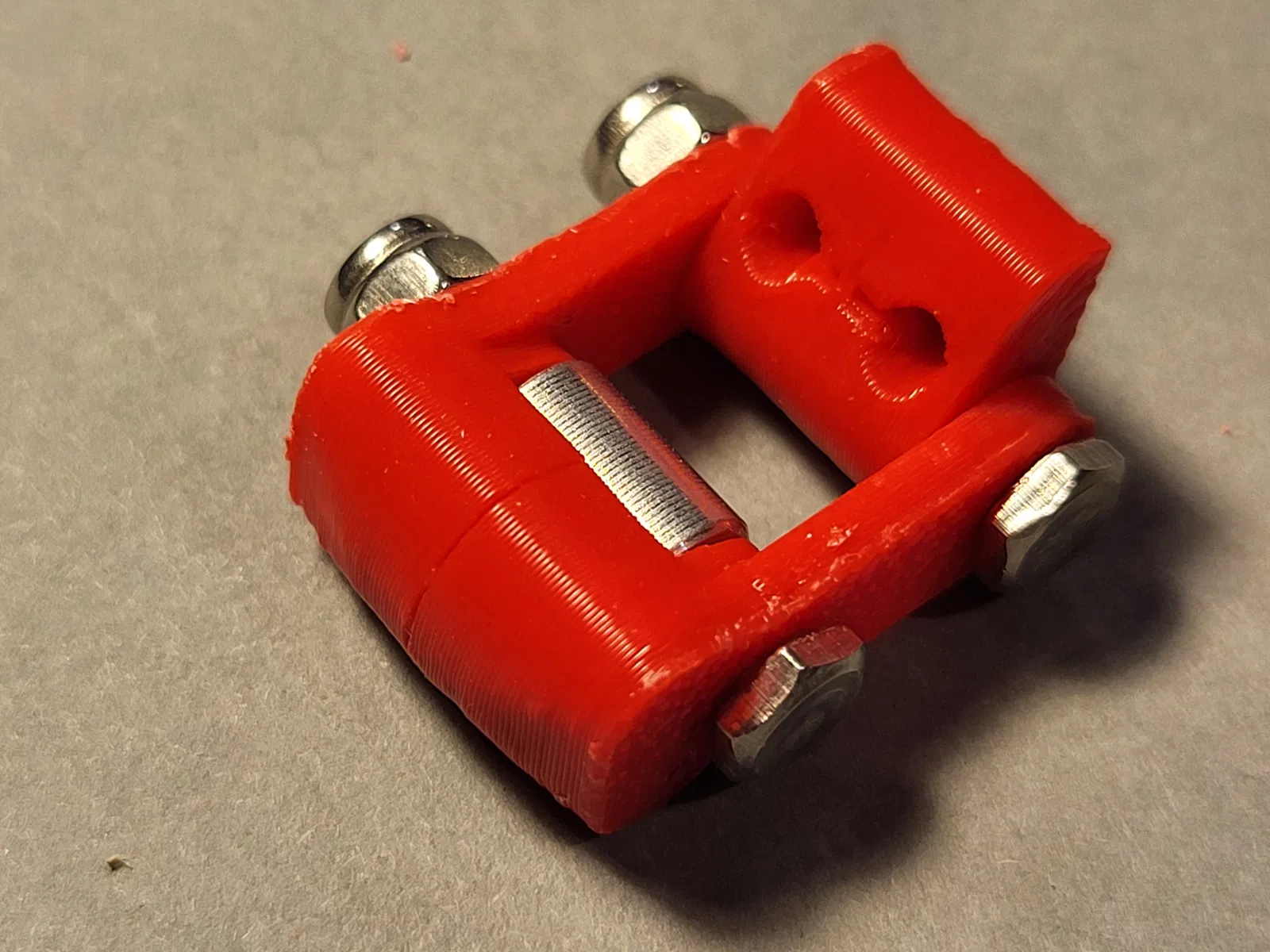

• idler Lever A và B nên được in riêng với tùy chọn 'Precise Z Height'.
• newBACK nên in riêng với tùy chọn 'Precise Z Height'.

Sau khi in.

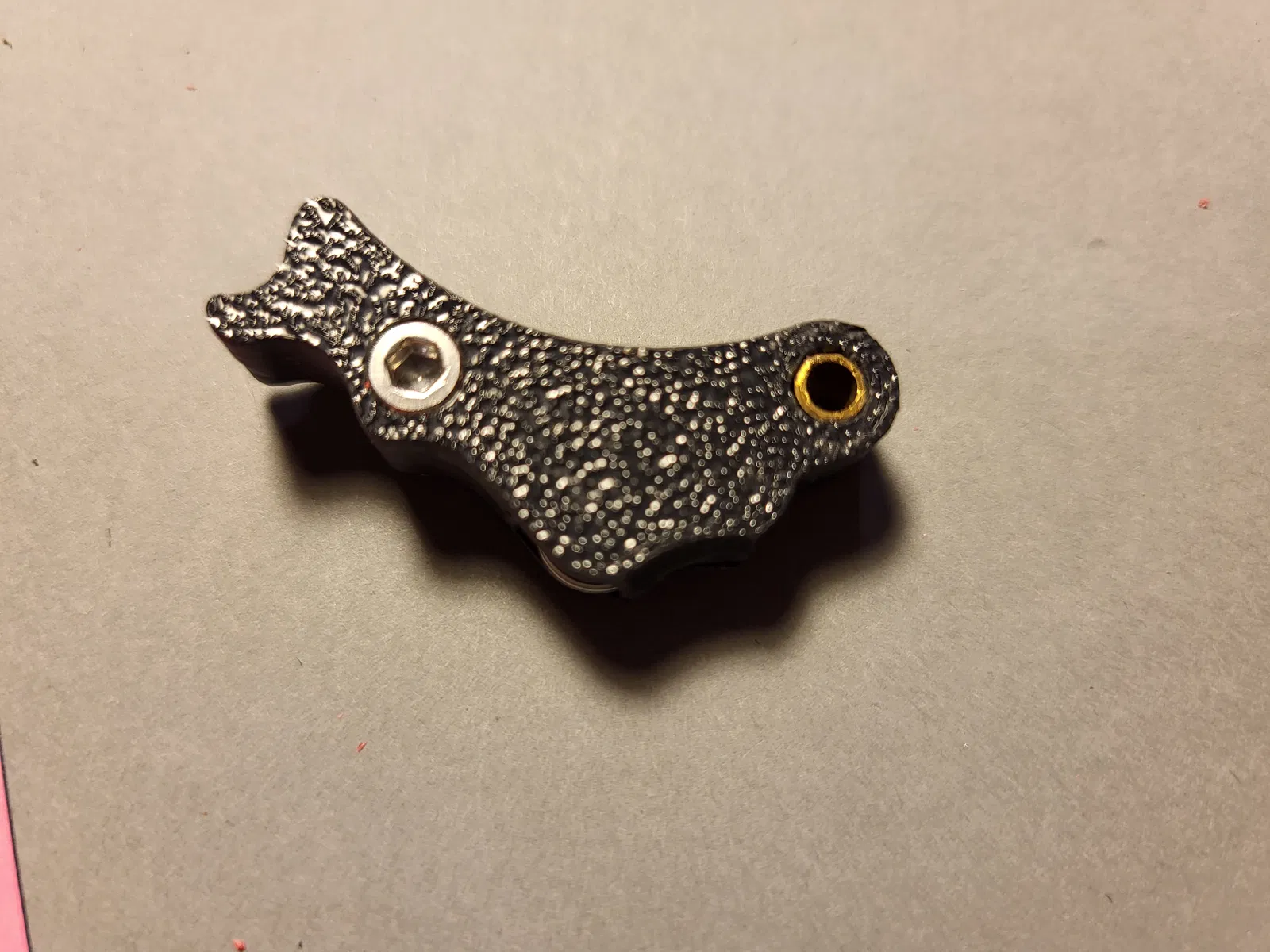

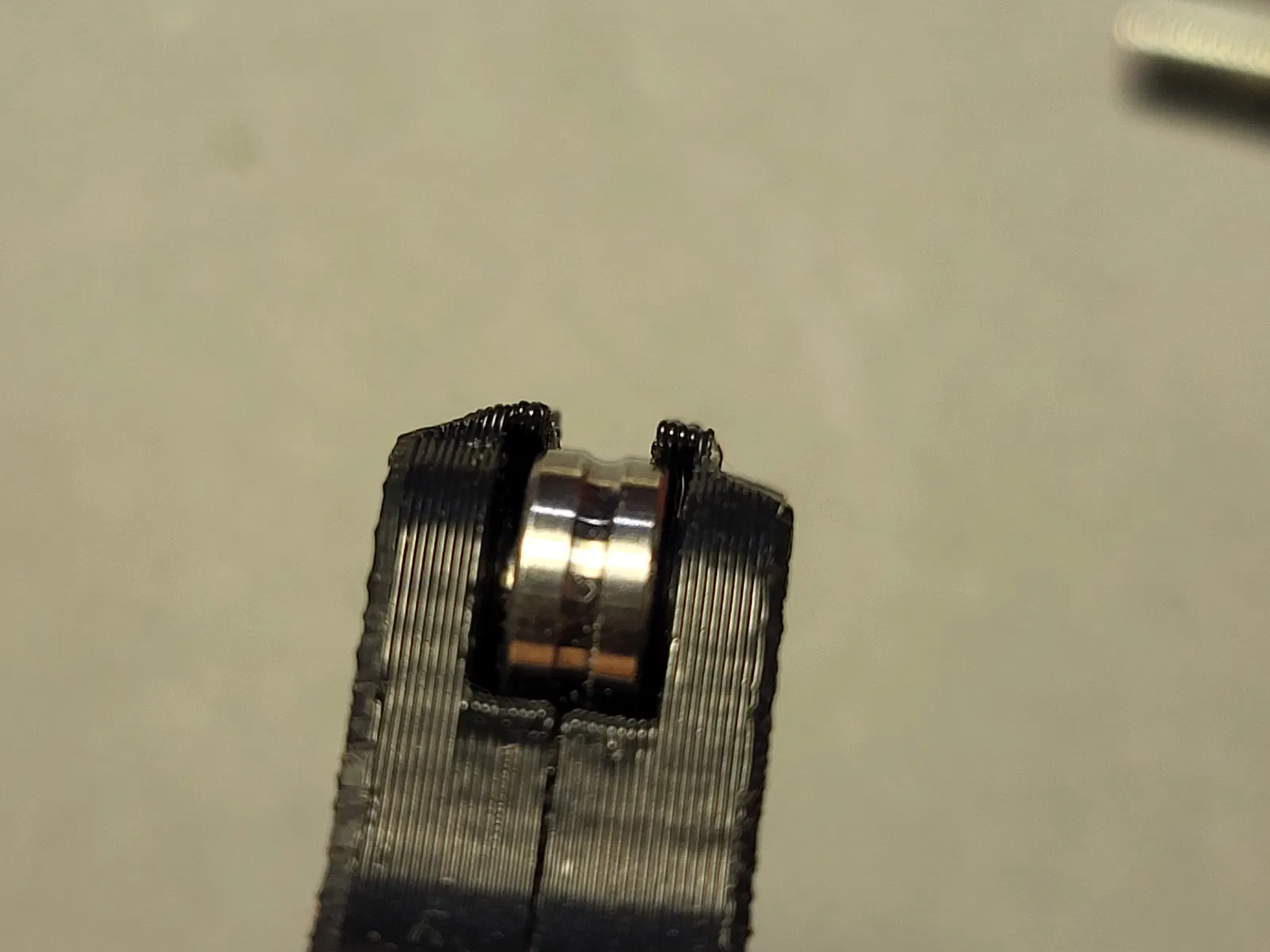

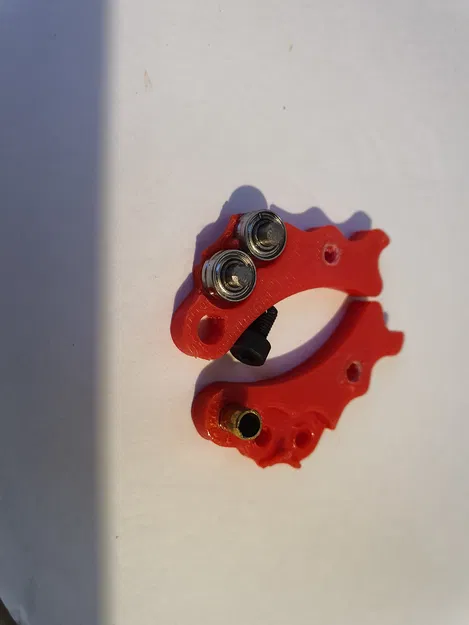

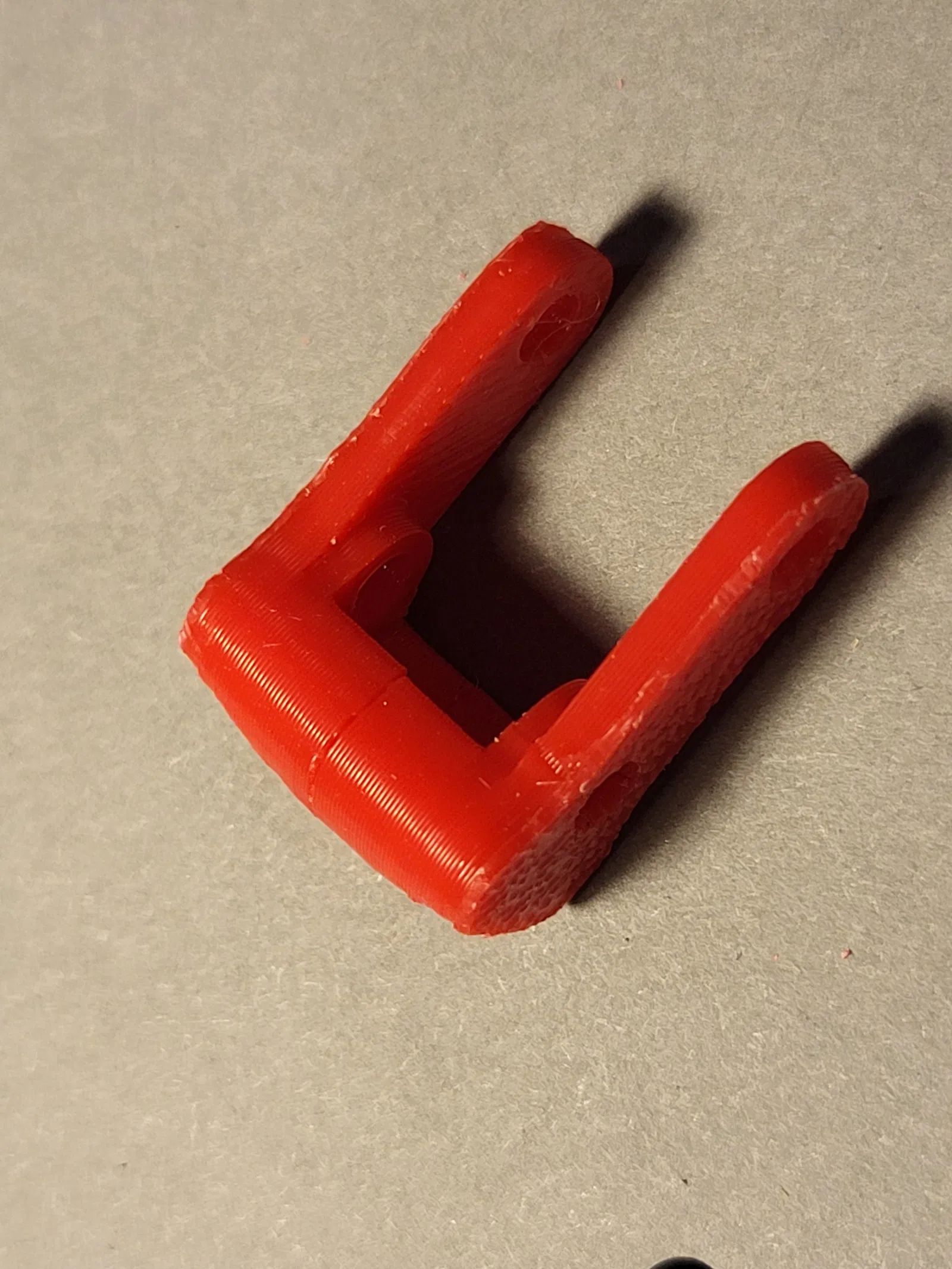

Sau khi in idlerBlever, cần loại bỏ cẩn thận phần support tích hợp (phần màu xám trong ảnh).

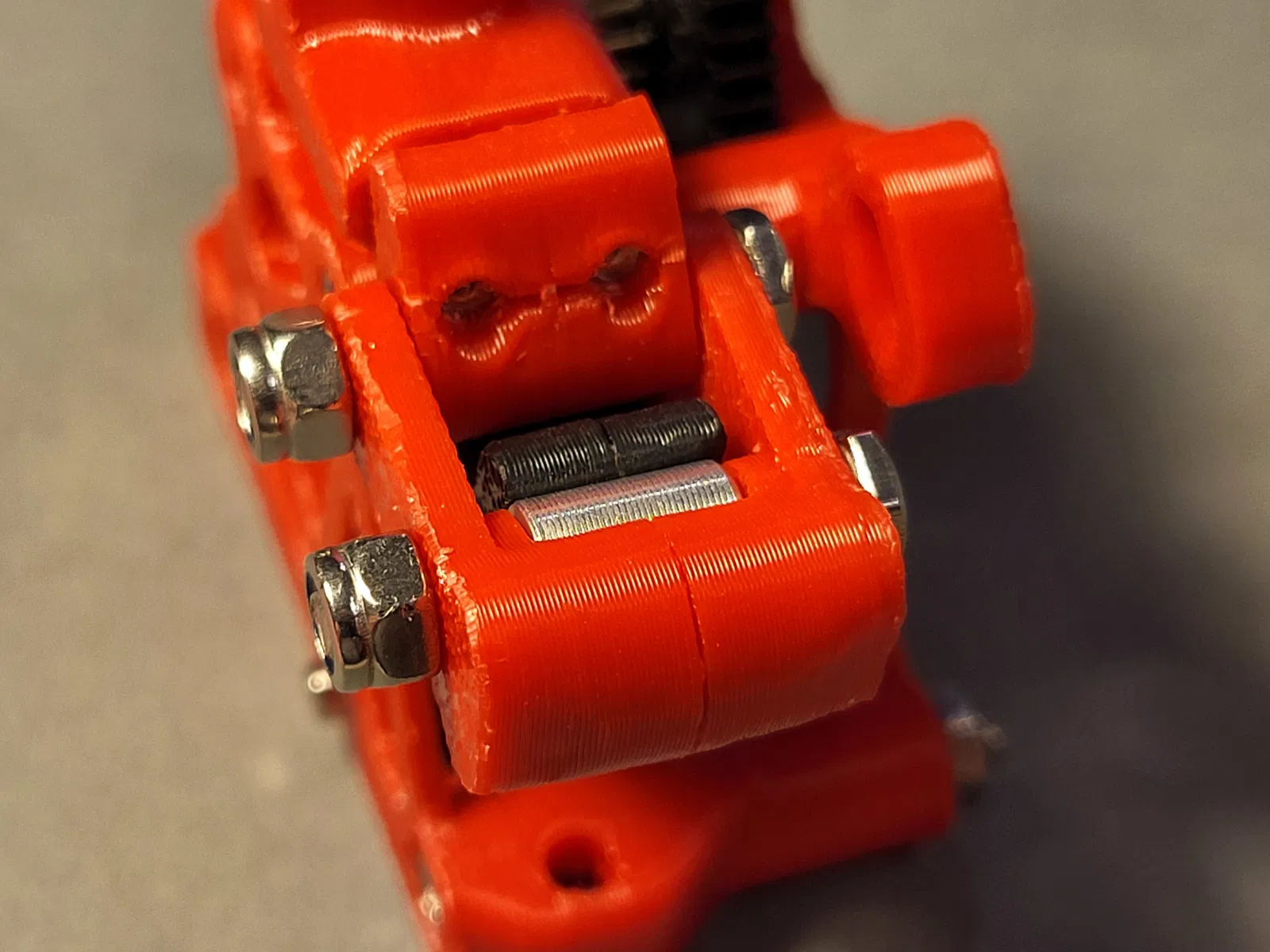

Lắp ráp.

Tôi đã thêm hướng dẫn lắp ráp trong file PDF: protoxtrudernx-with-ir-main-assembly-en-v0. Lưu ý: trong bản không có cảm biến IR, vít căng đòn bẩy phải là M3x36.5 mm.

KẾT LUẬN

💚💚💚 Nếu bạn thích dự án này, hãy ủng hộ bằng một like nhé! 💚💚💚 Hãy chia sẻ thành quả của bạn và cho tôi biết ý kiến để cải thiện các mẫu thiết kế nhé!
