Cờ lê móc (Hook Wrench) - chuẩn DIN 1810 Form A có thể tùy chỉnh

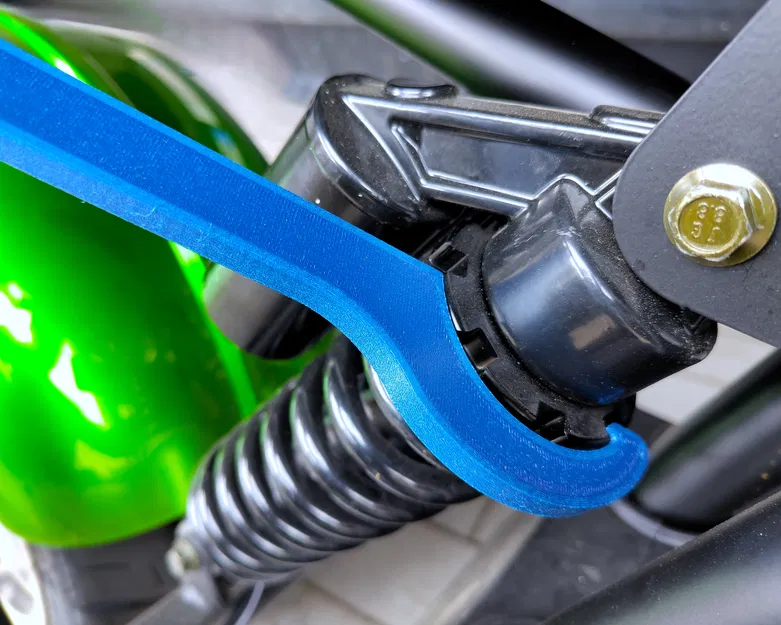

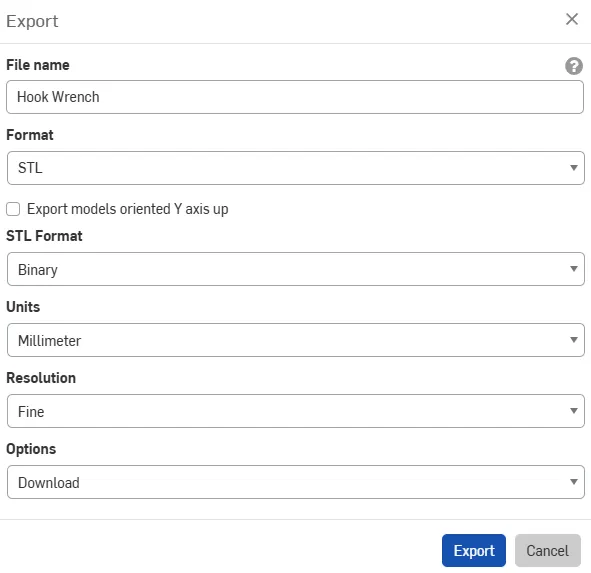

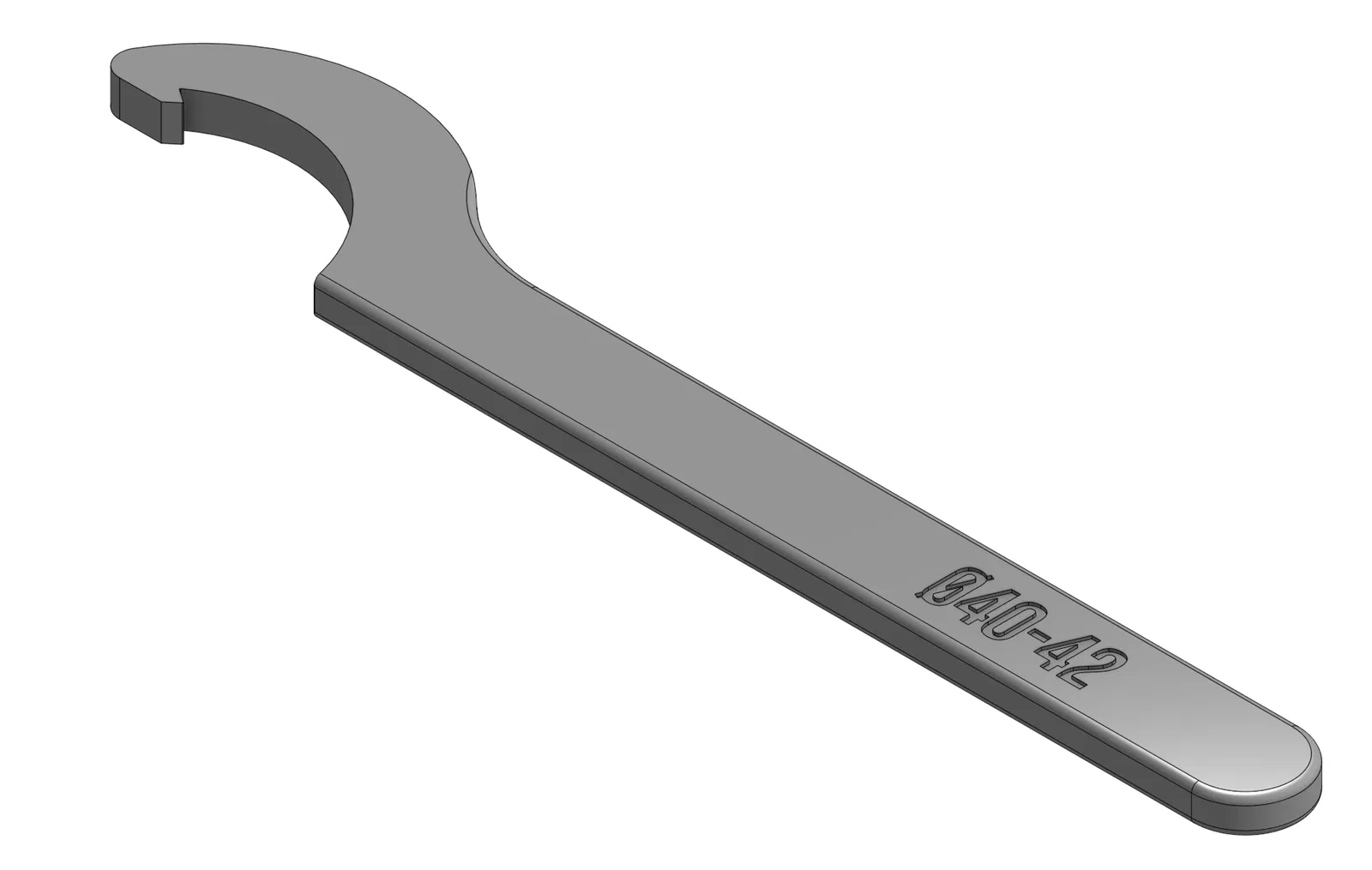

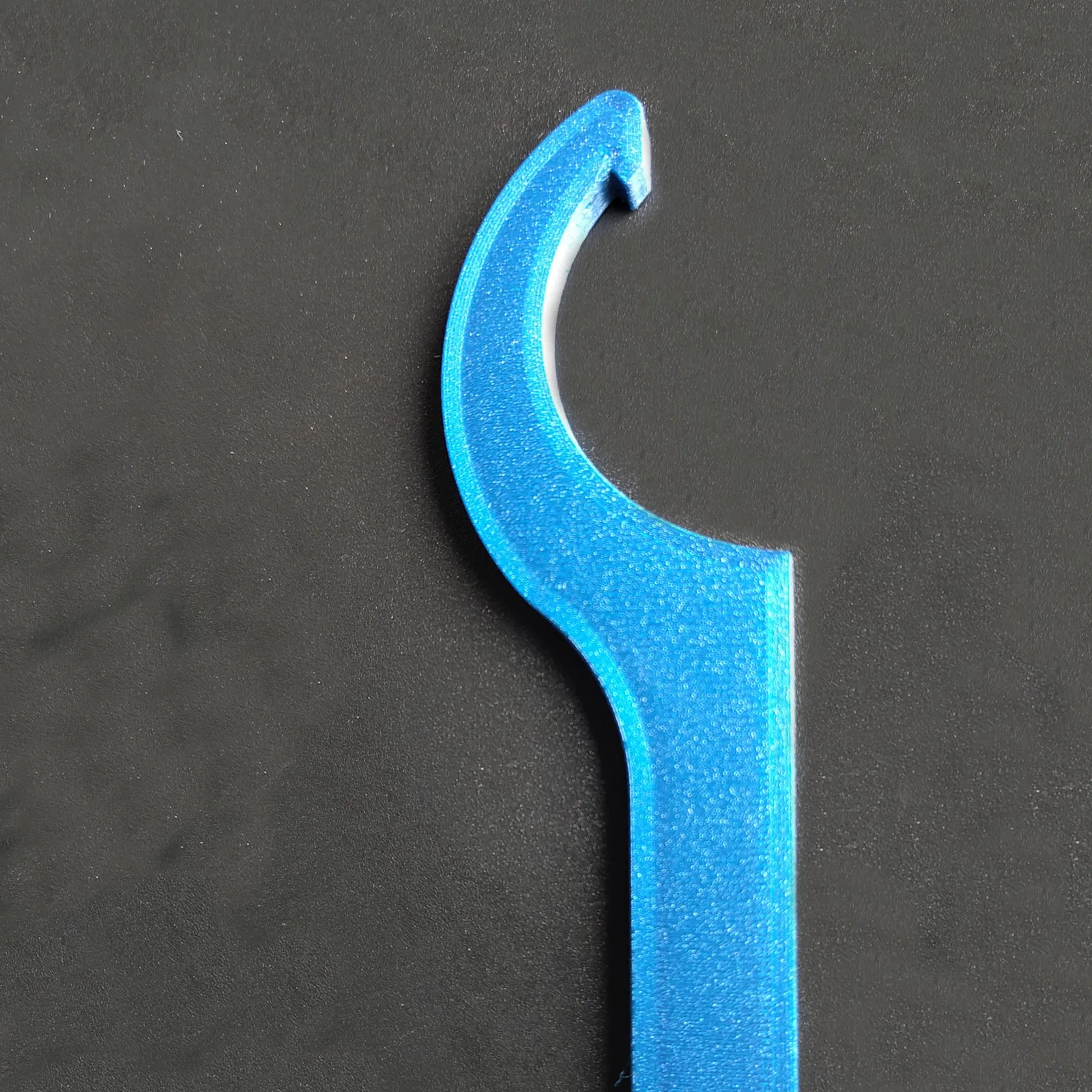

Đây là mẫu cờ lê móc (hook wrench) có thể tùy chỉnh hoàn toàn, tương tự như chuẩn DIN 1810 Form A. Dạng Form B có chốt móc nên không có trong bản thiết kế này, nhưng Form A thì cực kỳ lý tưởng cho in 3D. Lần này, vì độ phức tạp của linh kiện, mình đã sử dụng Onshape thay vì OpenSCAD như các bộ khuôn router trước đây. Vì vậy, mình cung cấp cho các bạn một đường dẫn (file văn bản) kèm theo một số kích thước thông dụng dưới dạng file STL để tải về dùng ngay. Bạn có thể tùy chỉnh và xuất bất kỳ kích thước nào mình cần mà không cần tài khoản Onshape, chỉ cần truy cập vào đường dẫn. Hãy thay đổi cấu hình ở góc trên bên trái và xem hình ảnh mình đính kèm để biết cách cài đặt xuất file chính xác. Hiện tại đã có 20 kích thước khác nhau cho bạn lựa chọn. Mình đã thiết kế vượt xa nhu cầu sử dụng thông thường cho một chiếc cờ lê in 3D chịu lực cao 😄. Nếu ai cần 6 kích thước lớn nhất lên đến đường kính 500mm, cứ cho mình biết, mình sẽ bổ sung ngay. Ngoài kích thước, bạn còn có thể chọn thêm lỗ treo và in chìm tên kích thước lên dụng cụ. Hãy cho mình biết nếu bạn cần hỗ trợ thêm gì và chúc các bạn in ấn vui vẻ! 🖖 ### Hướng dẫn in Mẫu của mình là size ø58-62. In bằng nhựa PETG, 5 perimeters, độ dày lớp 0,2mm, độ dày đáy và mặt trên 1,2mm, infill kiểu gyroid 50%. Mình đã dùng mẫu này để chỉnh tải lò xo cho đai ốc của một chiếc xe đạp điện và nó hoạt động rất tốt. 🖖 Kinh nghiệm rút ra là: không gian trên xe chỉ đủ để vặn siết lò xo, không đủ chỗ để xoay ngược dụng cụ. Chắc dự án tới mình sẽ thiết kế thêm loại cờ lê bán nguyệt "ER spanner wrench". Vì có quá nhiều biến số về kích thước và vật liệu, mình chưa thể mô phỏng chính xác lực siết tối đa. Nhưng mình tin là - giống như trường hợp của mình - có rất nhiều tình huống mà việc tự in được dụng cụ trong một giờ vẫn tốt hơn là không có gì để dùng.
