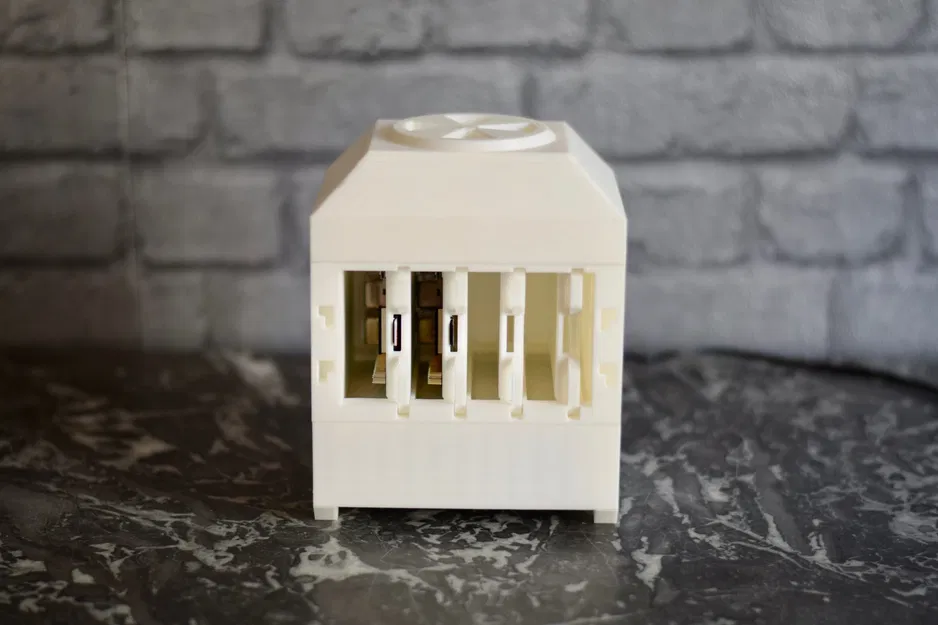

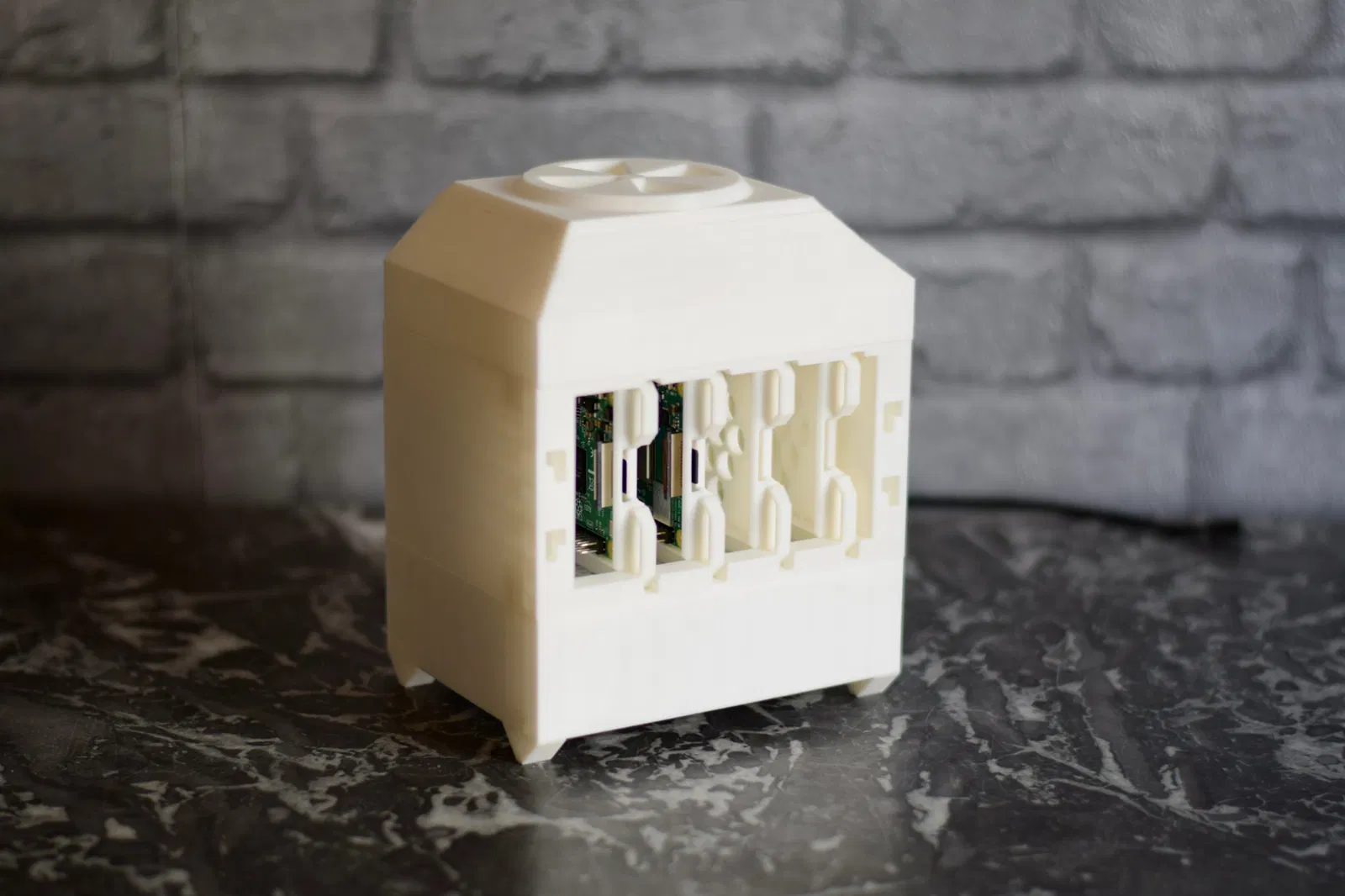

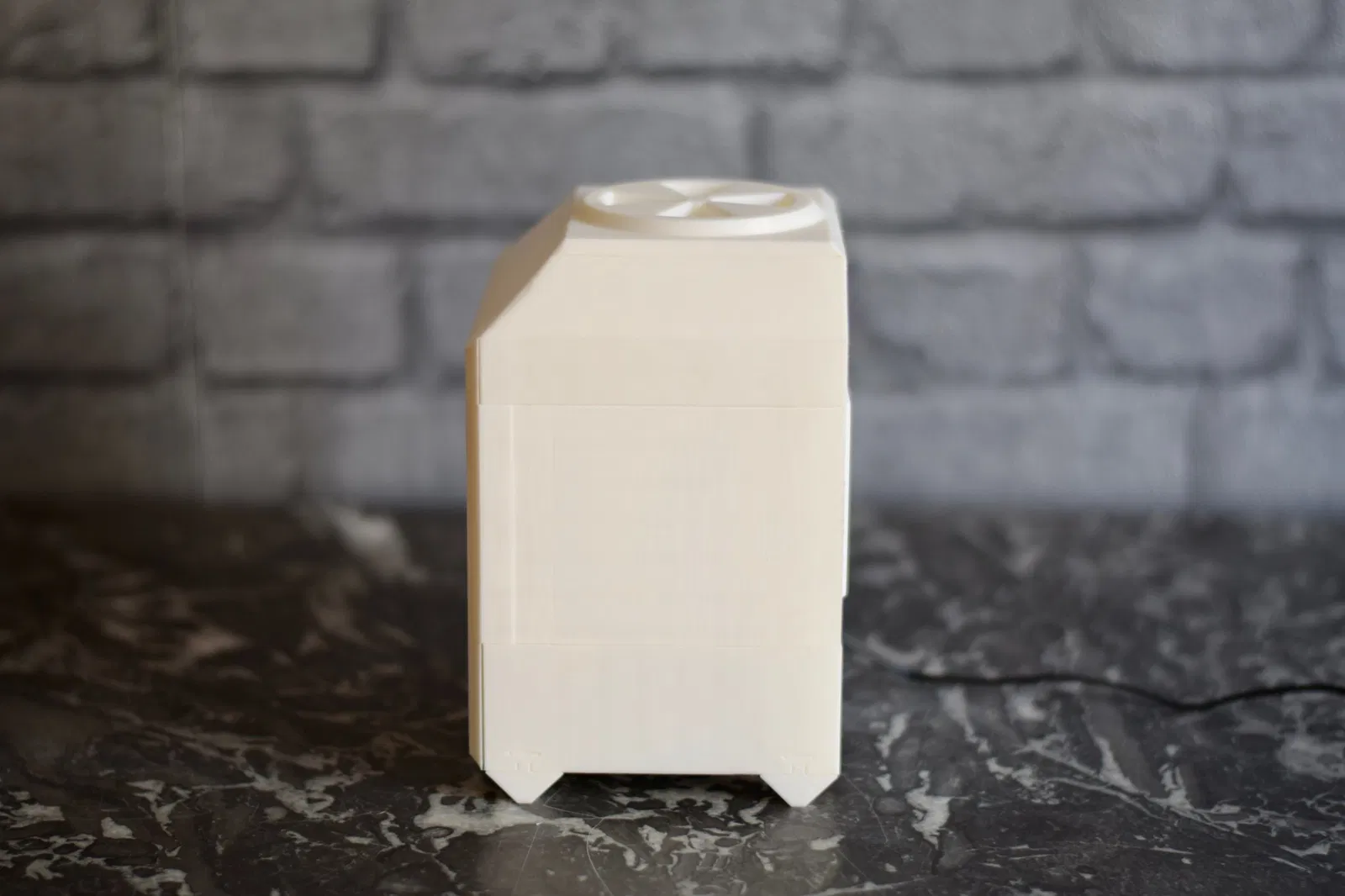

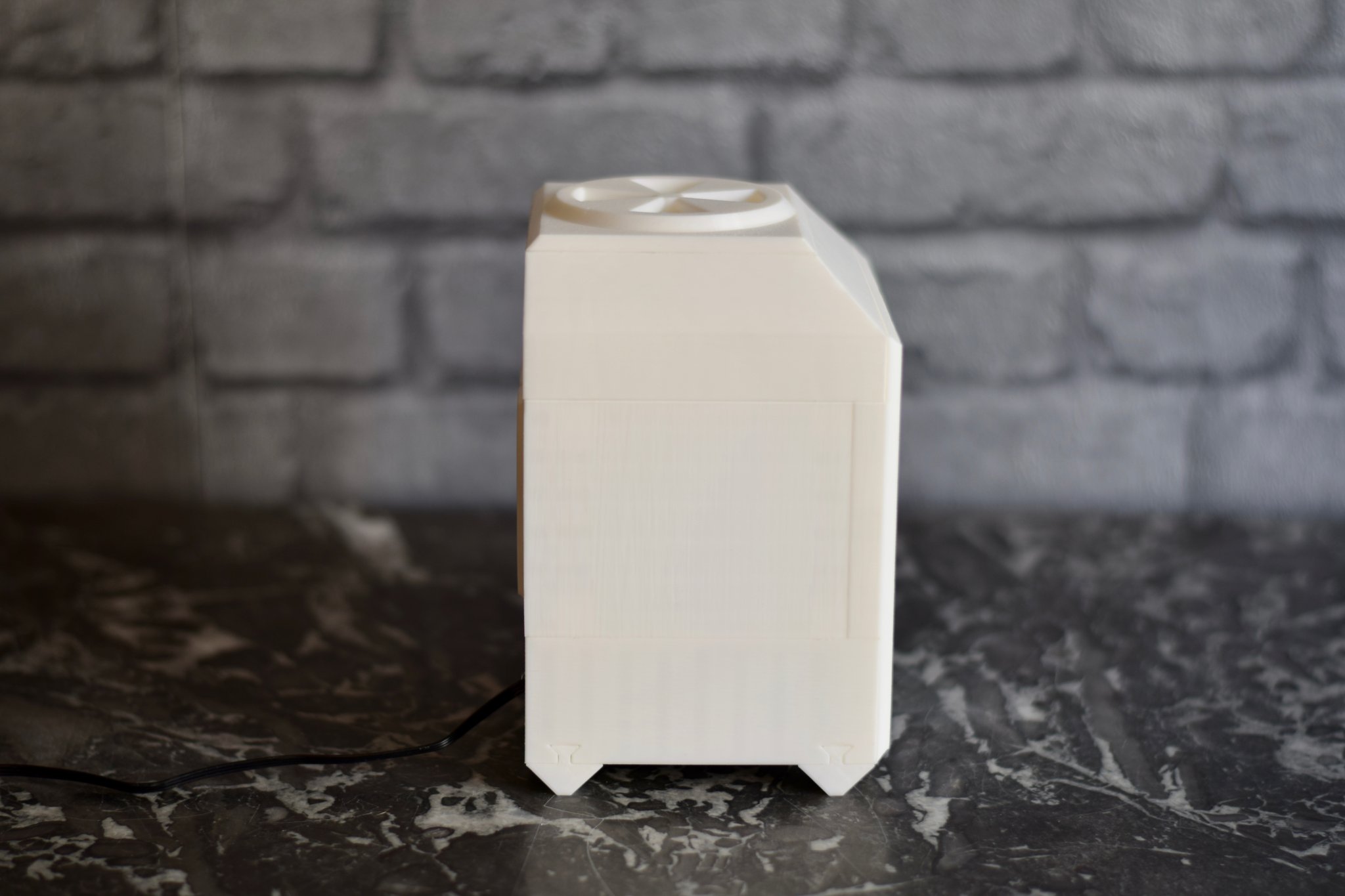

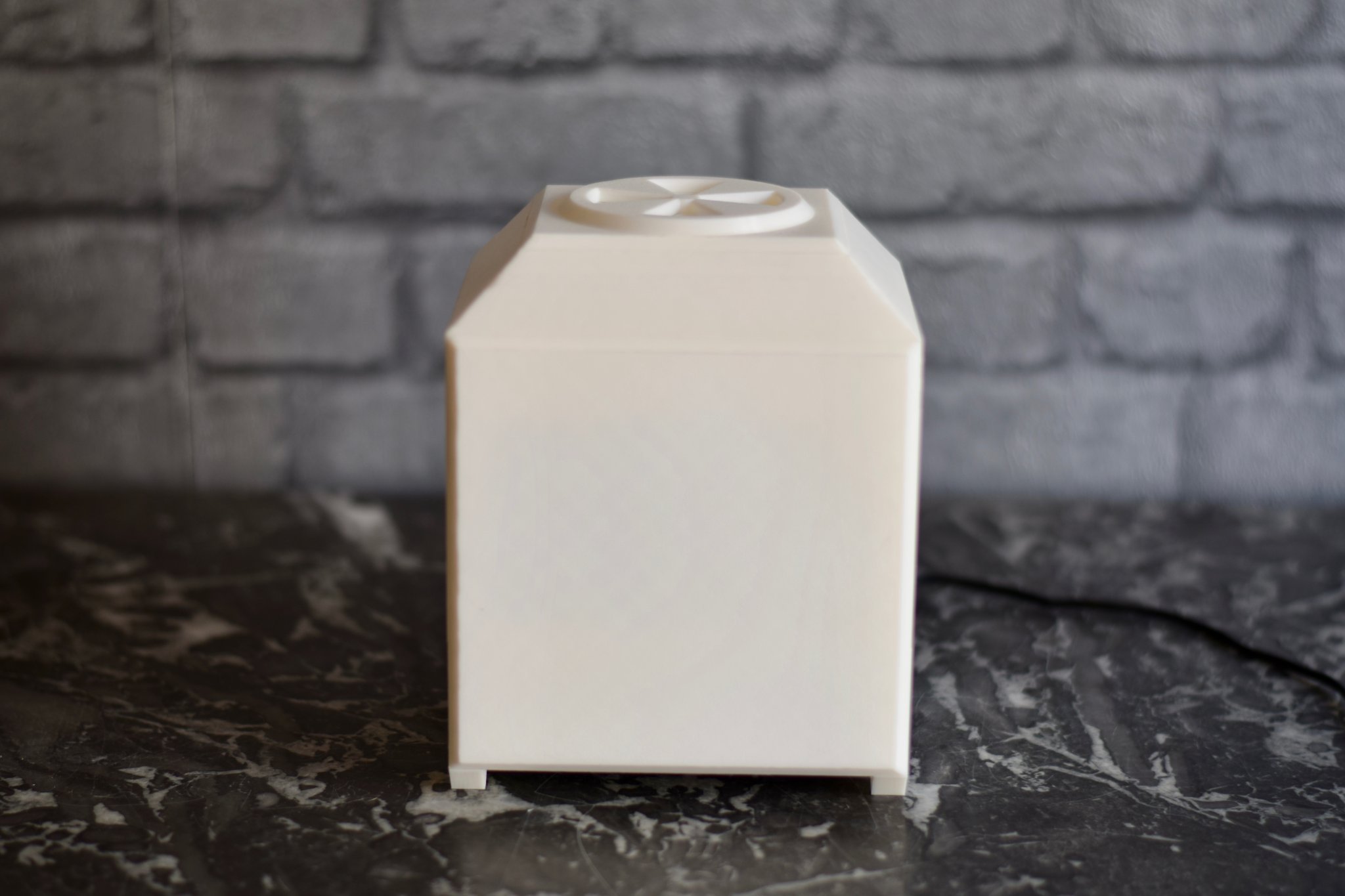

Giá đỡ Raspberry Pi 4 khe cắm cho cụm RPi

Chào buổi sáng, mọi người!

Một video lắp ráp có sẵn tại đây: https://www.youtube.com/watch?v=gMeAFoPIWX0

Tôi rất vui khi trình bày thiết kế mới nhất của mình. Tôi đã tận dụng khoảng thời gian cách ly này để tìm hiểu thêm về lập trình, và tôi đã thiết lập một số Raspberry Pi (RPi) như những máy chủ nhỏ tại nhà cho nhiều ứng dụng (chat, đám mây cá nhân, VPN, v.v.). Tuy nhiên, sau một thời gian, tôi đã có nhiều raspberry pi xung quanh bộ định tuyến của mình. Với cái nóng mà chúng ta đã trải qua gần đây, các Pi đã đạt nhiệt độ trên 55°C. Mặc dù đây không phải là một vấn đề thực sự, nhưng tôi nghĩ rằng có một hệ thống để lưu trữ chúng cùng nhau và giữ cho chúng mát mẻ sẽ là một điều tốt cho mùa hè sắp tới. Tôi có một khay ổ cứng gắn với NAS của mình, và tôi nghĩ rằng một hệ thống như vậy sẽ rất thú vị, và đó là lý do tại sao tôi đã tạo ra một khay raspberry pi mà chúng ta có thể dễ dàng và nhanh chóng thay thế các ổ pi cho các ứng dụng và thử nghiệm khác nhau.

Khay này được cấu thành từ nhiều phần có thể thay thế. Hầu hết trong số chúng đều dễ dàng tùy chỉnh để phù hợp với các nhu cầu/thiết kế khác.

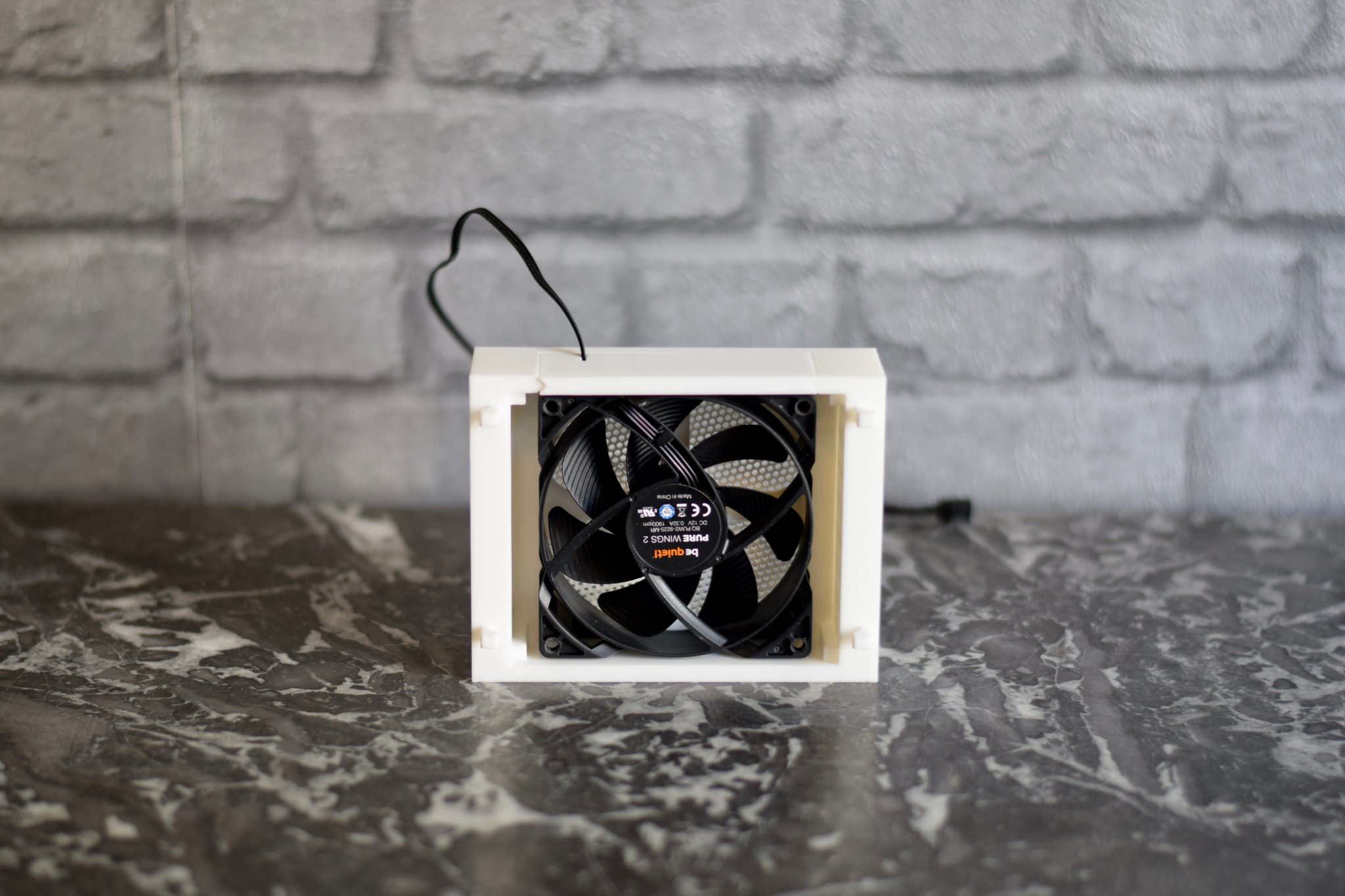

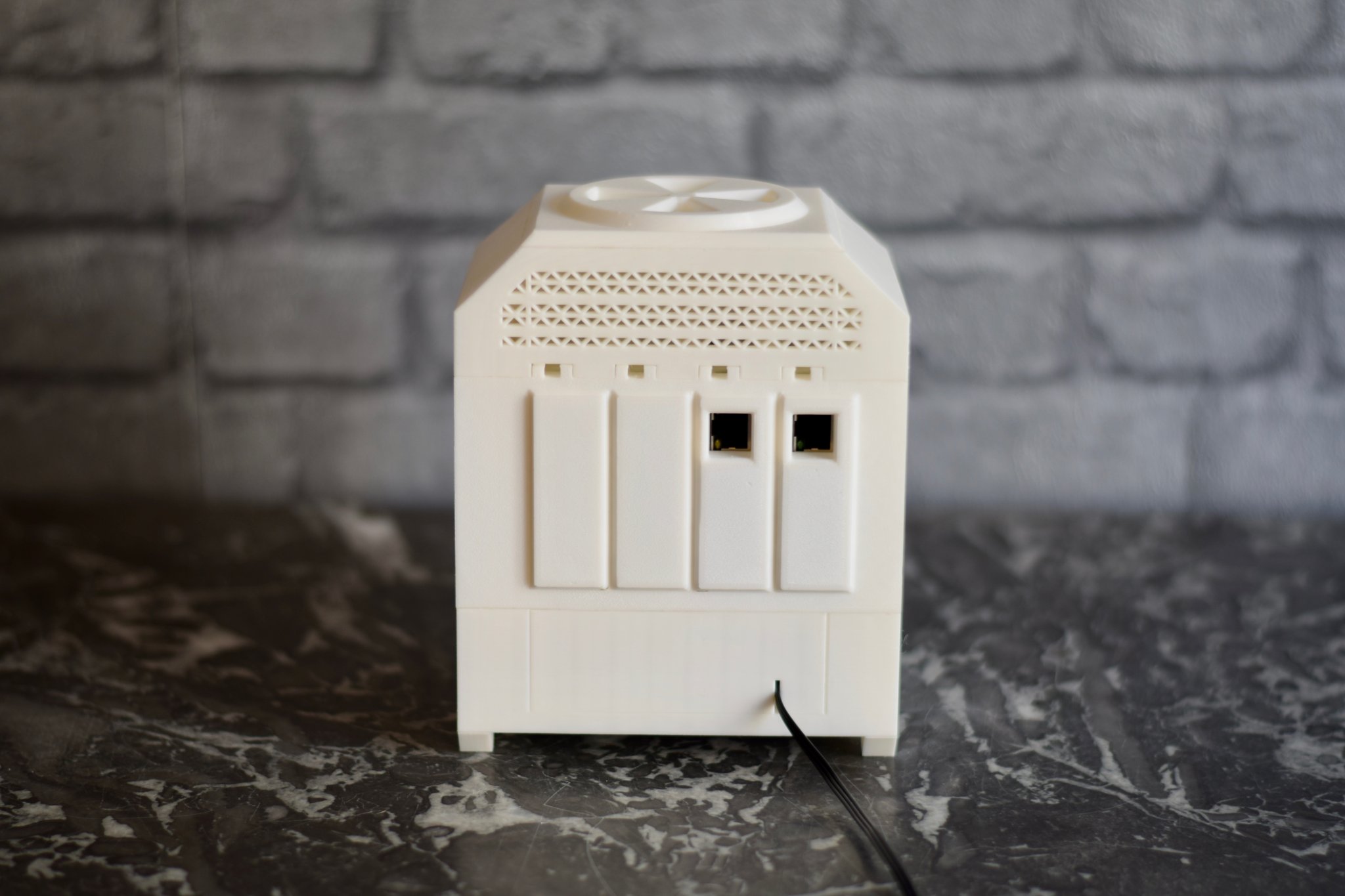

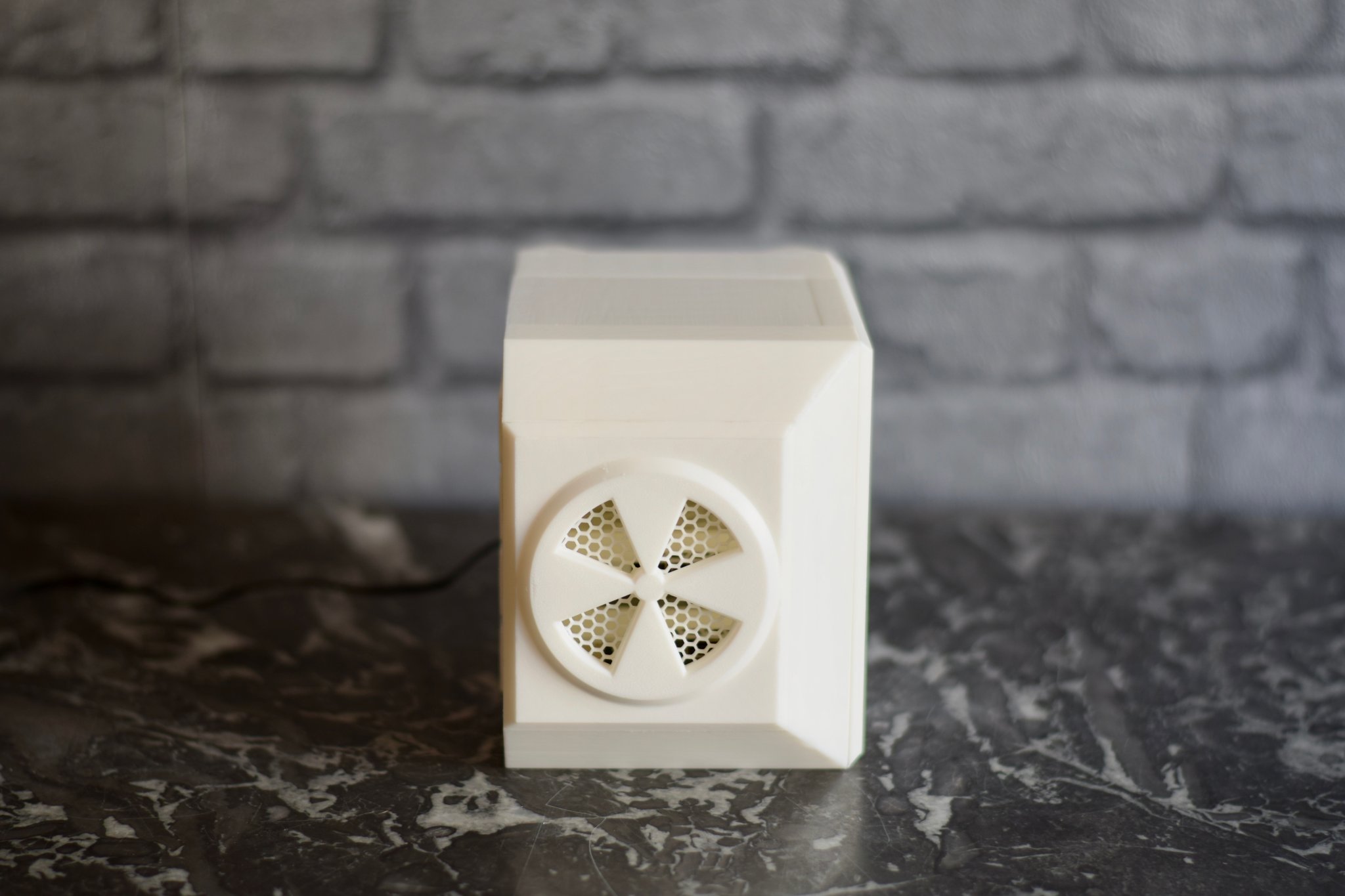

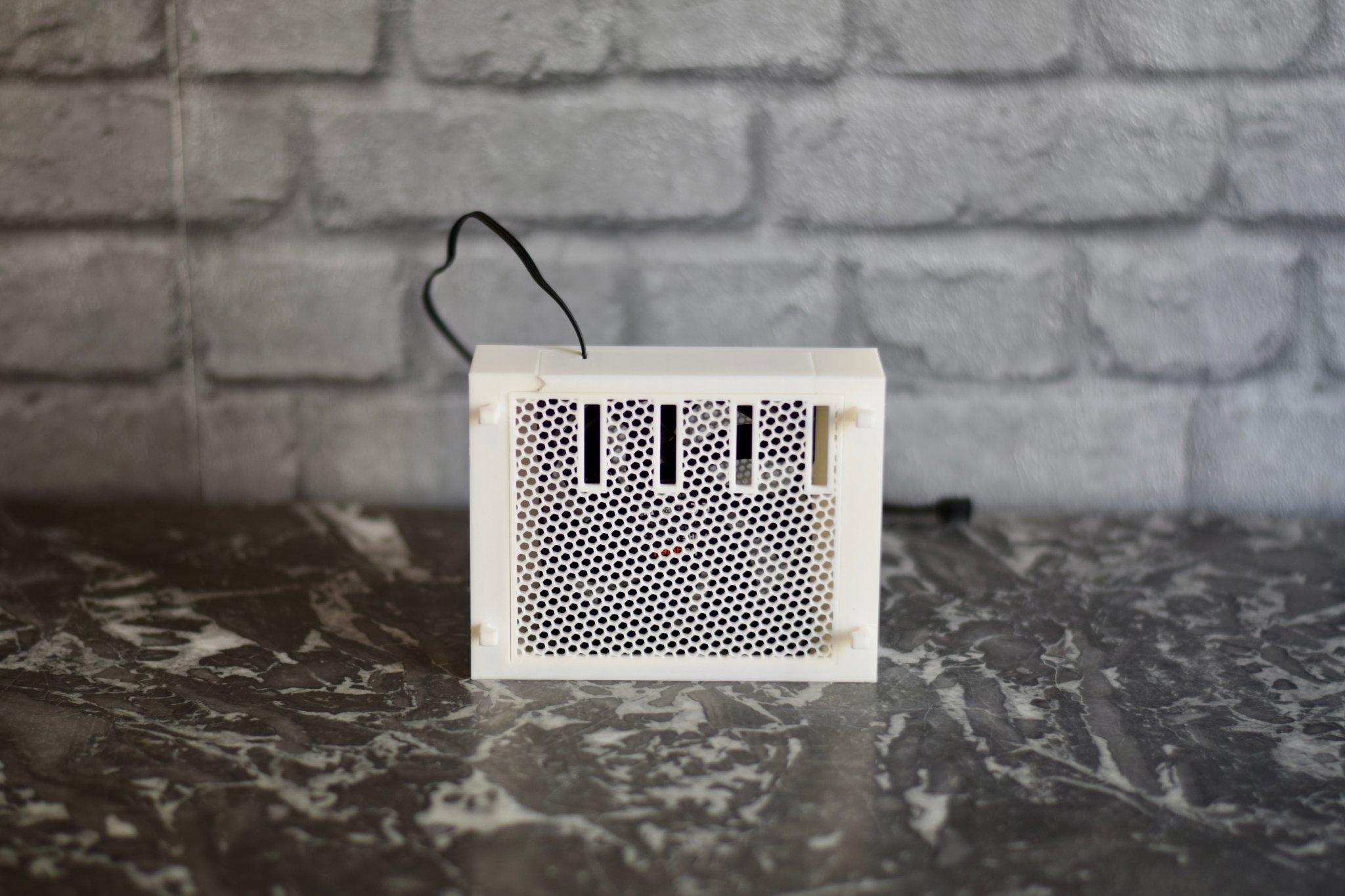

Ở đây, bộ sản phẩm được cung cấp dành cho quạt 92mm. Tôi muốn có giải pháp yên tĩnh nhất, vì vậy tôi đã chọn BeQuiet! 92mm PureWings 2. Tôi nhanh chóng hàn hai đầu nối đực dupont vào một cáp micro-usb để có thể kết nối quạt với cổng usb. Tất nhiên, thật dễ dàng để điều chỉnh một chút bộ chuyển đổi quạt để phù hợp với các quạt nhỏ hơn. Tôi sẽ đăng một số phiên bản khác lên mạng khi có thời gian rảnh.> > Ngoài ra, tôi đã thêm một vài loại nắp khác nhau cung cấp các tùy chọn thông gió khác nhau. Cái tôi in là một hệ thống kép. Lỗ thông gió phía trên có thể mở hoặc đóng tùy theo nhu cầu. Chọn phiên bản lưới nếu bạn cần nhiều không khí hơn, và phiên bản trơn nếu bạn cần ít hơn. Trong mọi trường hợp, nắp trên cũng bao gồm một lưới để đảm bảo rằng không khí có thể thoát ra.> > Tính năng mô-đun tương tự cũng có sẵn cho các tấm lưng. Hiện tại, có hai phiên bản có sẵn: một phiên bản đơn giản nếu bạn không có Pi trong vỏ này hoặc nếu bạn không cần kết nối cáp với nó, và một phiên bản có lỗ cho cáp internet để kết nối với RPi 2 & 3 và gần đây là RPi 4.> > Cuối cùng, đối với các bộ lọc bụi, phiên bản in của tôi sử dụng bộ lọc tổ ong với độ phủ từ 10 đến 20% tùy thuộc vào bộ lọc. Nhưng đừng ngần ngại chọn cái mà bạn thích.

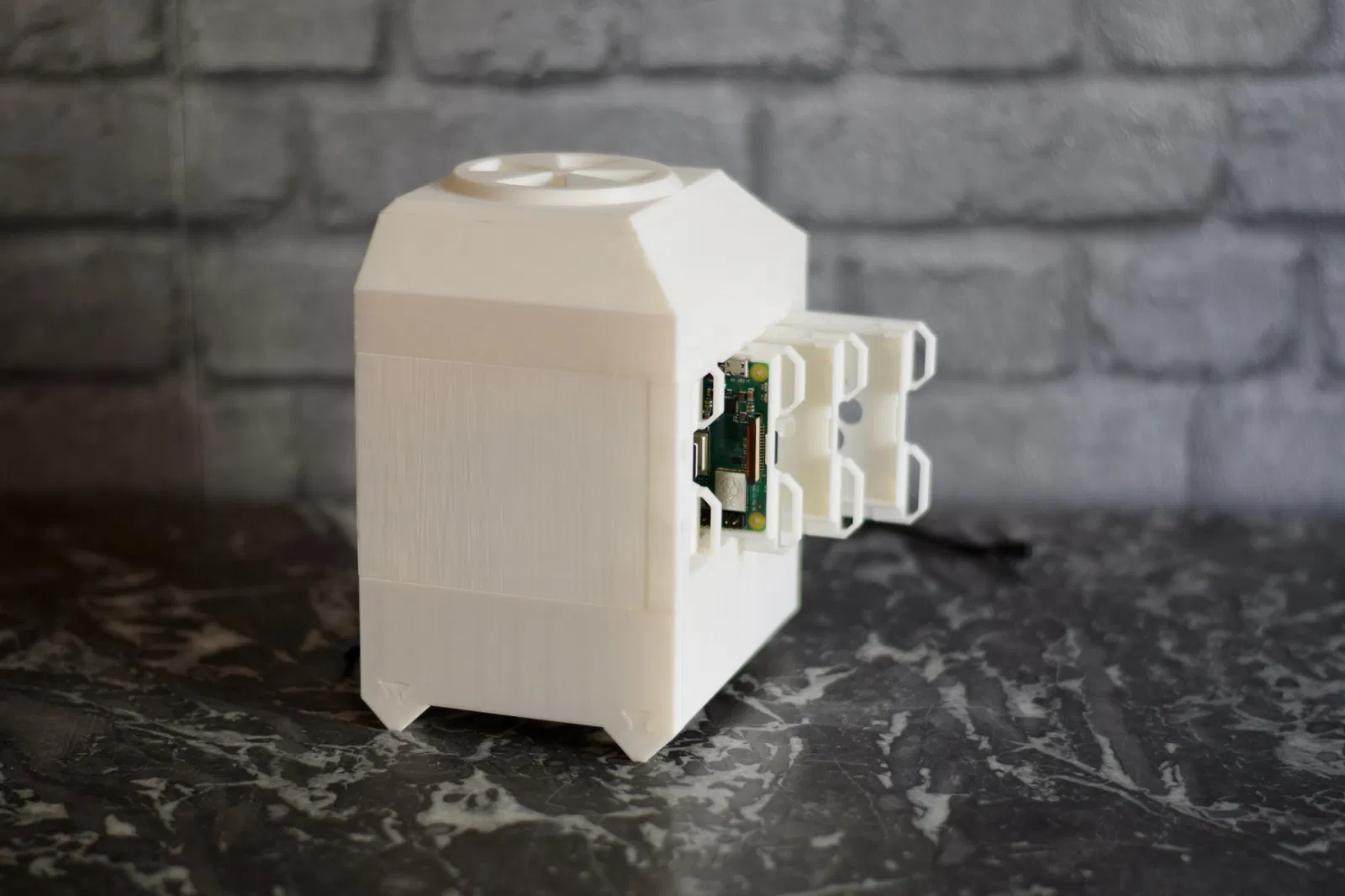

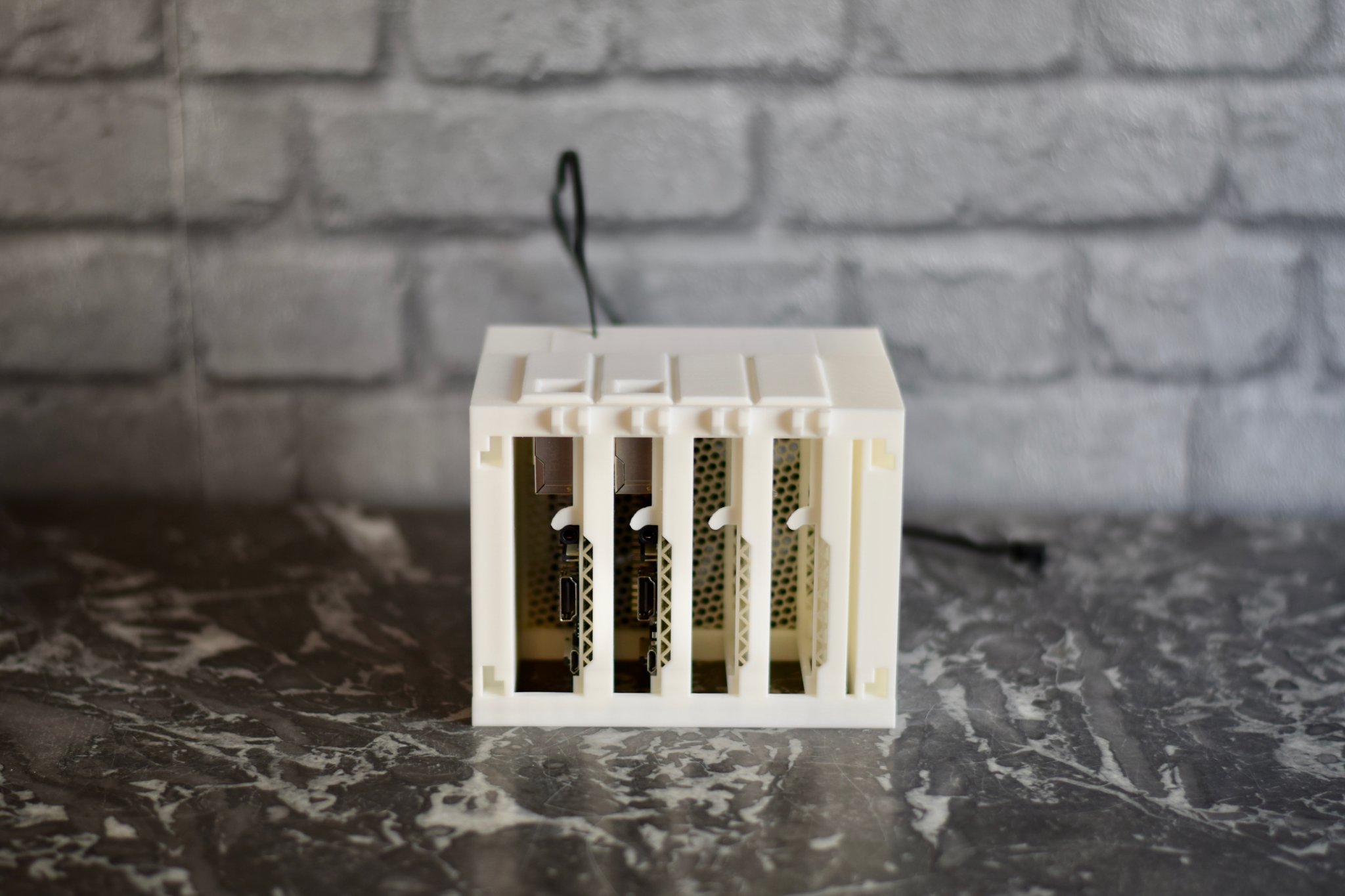

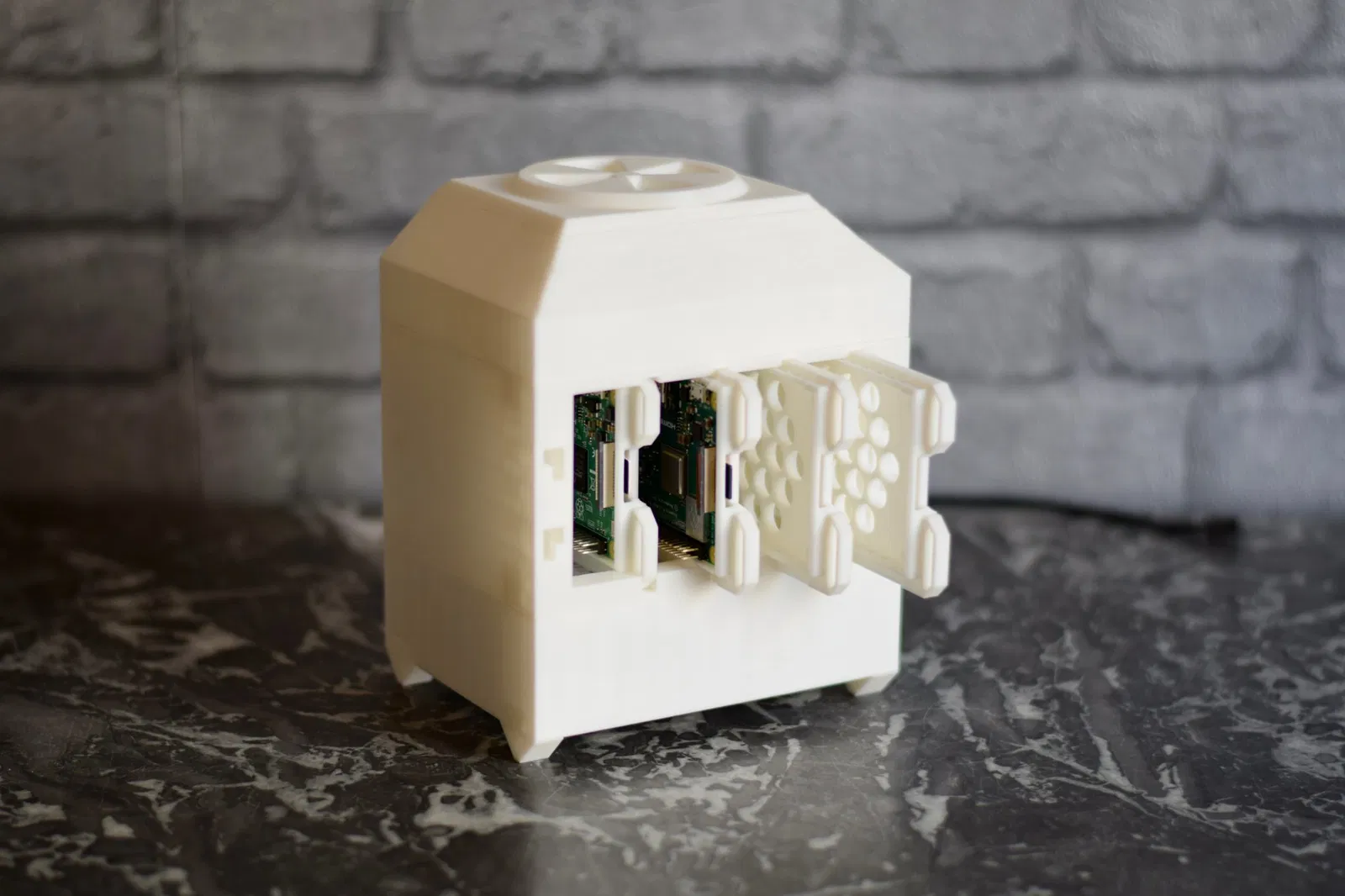

Các giá đỡ Raspberry Pi mà tôi thiết kế tương thích với các mẫu Raspberry Pi 2B, 3B, 3B+ và bây giờ là 4B. Tôi cũng đã thêm một phiên bản giá đỡ không sử dụng hệ thống snap&lock ("Rack_RPi3&4_S"), nhưng cho bạn khả năng bắt vít RPi vào đó. Để làm điều này, bạn cần vít có đường kính 2.5 hoặc 3mm. Tuy nhiên, tôi khuyên bạn nên sử dụng phiên bản snap&lock ("Rack_RPi3&4_NS") vì nó hoạt động tuyệt vời và đơn giản hơn nhiều.

Hơn nữa, theo tiêu chuẩn này, RPi 3B tiết kiệm năng lượng hơn nhiều so với RPi 3B+ và RPi 4B. Do đó, nếu bạn muốn tiết kiệm năng lượng vì lý do kinh tế hoặc môi trường, tôi khuyên bạn nên chọn phiên bản 3B. Nó hoàn toàn có khả năng chạy các ứng dụng nhẹ (như máy chủ trò chuyện (Rocket.Chat, mumble, v.v.), VPN, v.v.).

Danh sách vật liệu sử dụng (ngoại trừ các bộ phận in 3D): 1 Raspberry Pi 3B 1 Raspberry Pi 3B+ 1 quạt BeQuiet! 92mm PureWings 2 2 cáp micro-usb 1 cáp USB + 2 cáp dupont đực (hàn, cho nguồn USB quạt)

Thông tin bổ sung:

Trong trường hợp của tôi, tôi đã thêm một số miếng đệm đồ nội thất ở phần dưới nơi bộ chuyển đổi quạt tiếp xúc với miếng, để giảm rung và tiếng ồn. Để làm điều này, bạn cần sử dụng phiên bản "Case_Bot_Pads" của bộ phận, với các miếng tròn hoặc vuông 15x4mm. Nếu không, bạn chỉ cần in phiên bản "Case_Bot_NoPads" của bộ phận.> > Để biết thêm thông tin về các tham số in mà tôi đã sử dụng, vui lòng xem phần dành riêng dưới đây.> > Sau khi thử nghiệm, Raspberry Pi của tôi hiện đang ở khoảng 47°C (so với 55°C trước đó), với nhiệt độ phòng là 27°C và 2 RPi đang tải. Vì vậy, tôi có thể coi kệ này là hoạt động thành công.

Hướng dẫn in

Tôi thiết kế điều này với những người mới bắt đầu trong tâm trí. Tôi nhớ cảm giác thật khủng khiếp khi phải gỡ bỏ từng hỗ trợ từ nhiều mảnh, và rồi phát hiện ra rằng chúng không khớp với nhau vì máy của tôi không được hiệu chỉnh, hoặc không đủ chính xác. Để tránh điều này, thiết kế này có độ dung sai là 0,4 mm và hoàn toàn có thể in ngay lập tức mà không cần bất kỳ hỗ trợ nào.

Chỉ cần, nếu độ dung sai 0,4 mm không đủ, tôi khuyên bạn nên mài nhẹ nhàng các bánh răng của các bộ phận chính. Các bộ phận khác nên khớp với nhau mà không gặp vấn đề gì.

Tôi đã in tất cả các mảnh (ngoại trừ bộ lọc bụi dưới, giữa và trên) với 2 viền, 10% độ đầy thẳng, 4 lớp dưới và 4 lớp trên.

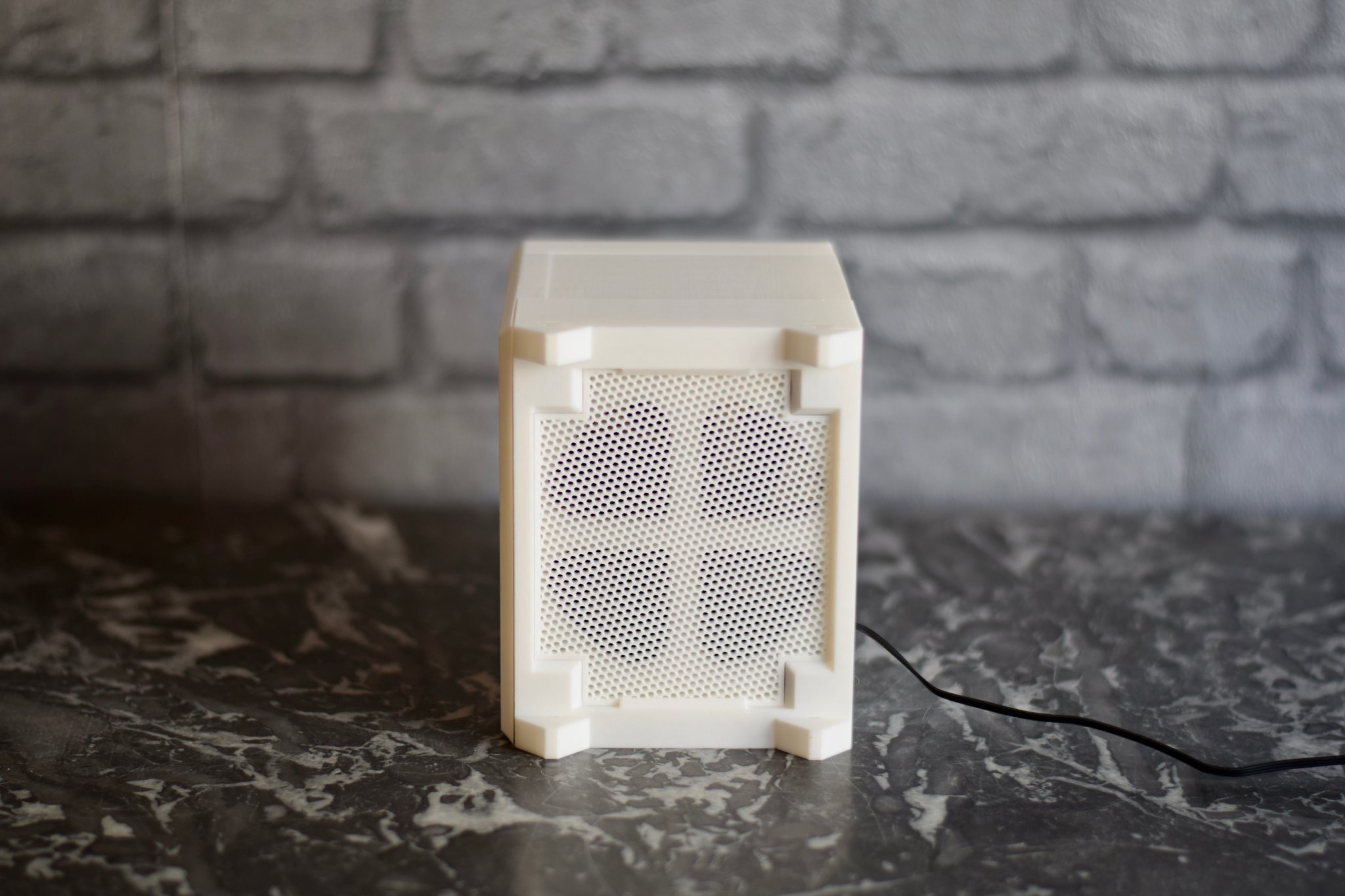

Để in các bộ lọc bụi, chỉ cần chọn mẫu infil mà bạn thích, tỷ lệ infil, và loại bỏ các lớp trên và dưới để giữ cho các lỗ được mở. Trong trường hợp của tôi, bộ lọc bụi dưới có tỷ lệ infil cao hơn một chút so với hai bộ lọc còn lại. Điều này để đảm bảo rằng không có bụi nào sẽ xâm nhập và rằng hai bộ lọc còn lại sẽ không hạn chế lưu lượng không khí.

Tôi khuyên bạn nên thêm một lớp viền (10mm, 2 lớp) cho các mảnh lớn để tránh bị cong vênh. Trong trường hợp của tôi, tôi đã thêm viền cho tất cả các bộ phận vì tôi muốn in với nhiệt độ giường thấp (trong phòng tôi dạo này khá nóng ^^).

Thời gian in tổng cộng ước tính: 24h
