Tay đỡ cuộn nhựa linh hoạt cho Qidi Plus 4 và hộp sấy Dry Box

Giới thiệu

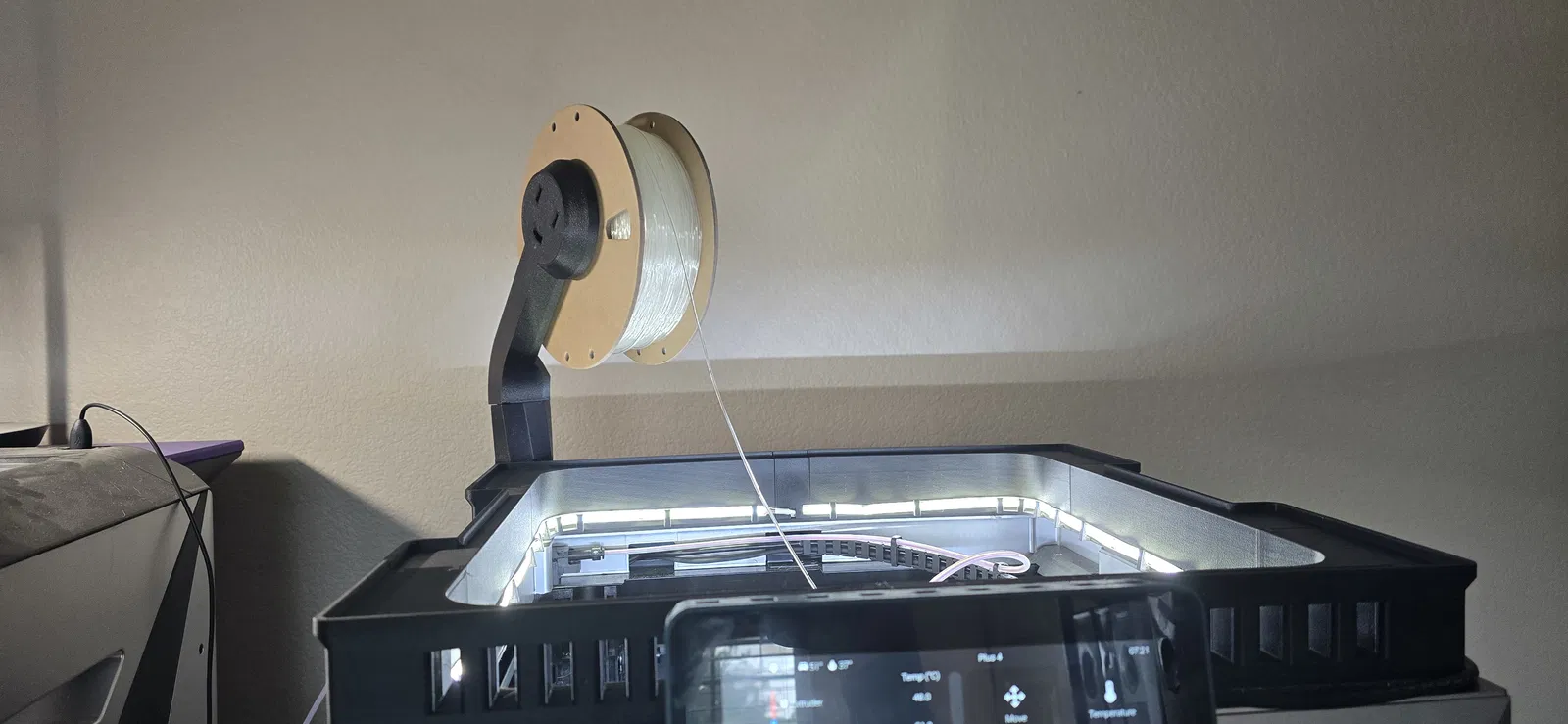

Đây là hệ thống giá đỡ cuộn nhựa khá dễ in dành cho máy Qidi Plus 4, cho phép bạn lắp đặt cả cuộn nhựa thông thường lẫn hộp sấy Qidi Dry Box. Hệ thống này tận dụng lại trục giữ cuộn nhựa đi kèm theo máy. Bạn có thể dễ dàng xoay chỉnh vị trí để đưa nhựa vào lỗ nạp bên hông, hoặc treo nhựa ngay phía trên vùng in để dẫn nhựa trực tiếp vào đầu in (tool-head), điều này cực kỳ hữu ích khi dùng nhựa TPU hoặc các loại nhựa dẻo khác.

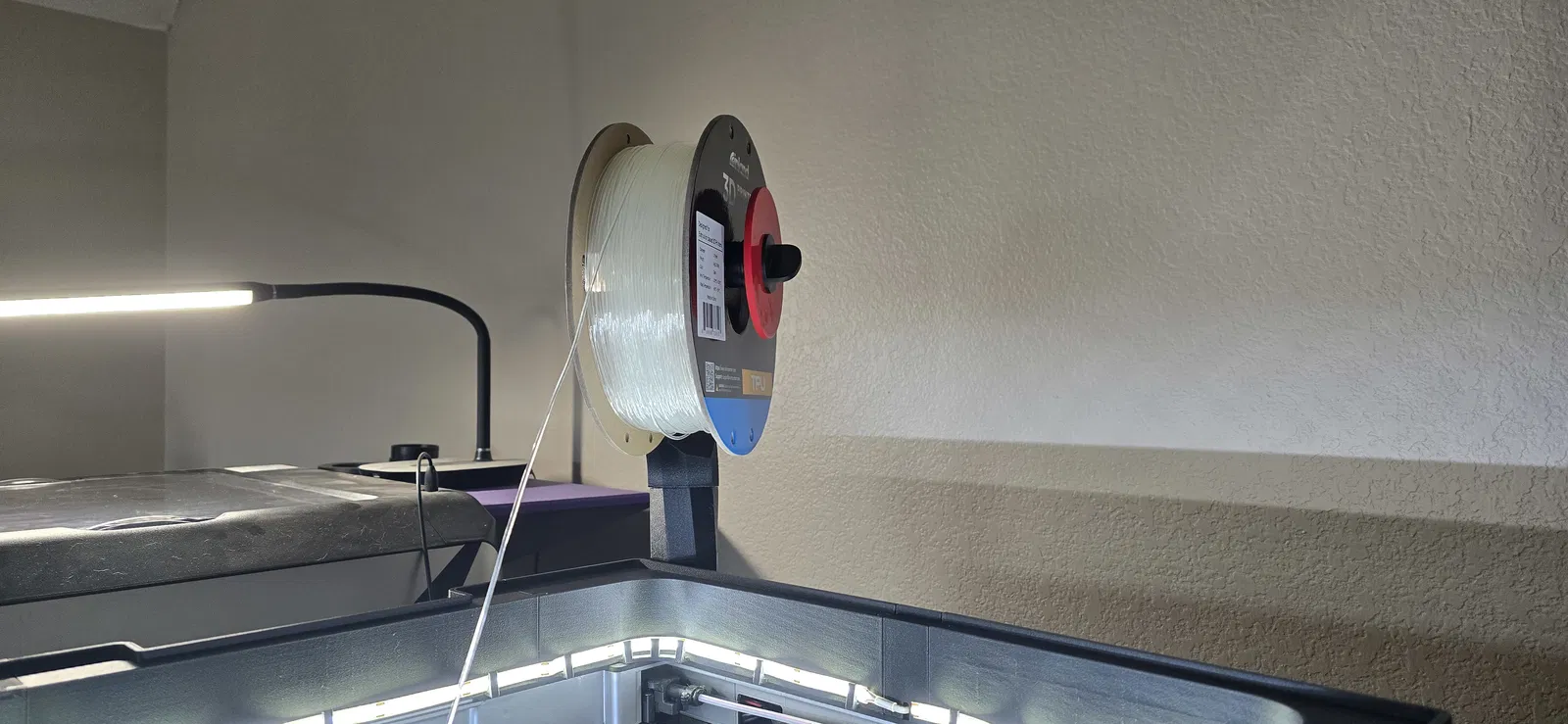

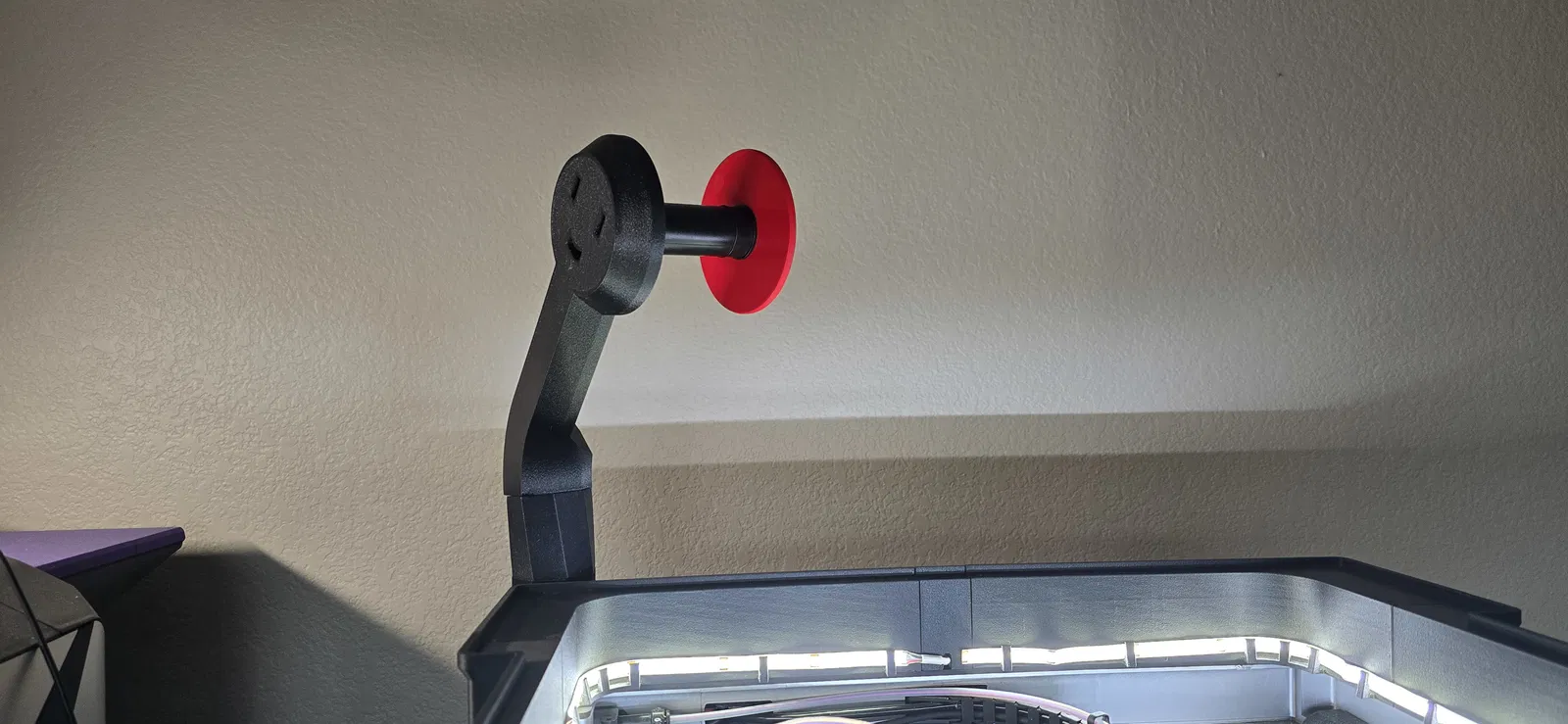

Tôi cũng có đính kèm một đĩa trượt vừa khít với trục, cố định bằng chốt xoay có sẵn để tránh tình trạng các cuộn nhựa có lỗ tâm lớn bị tuột ra ngoài.

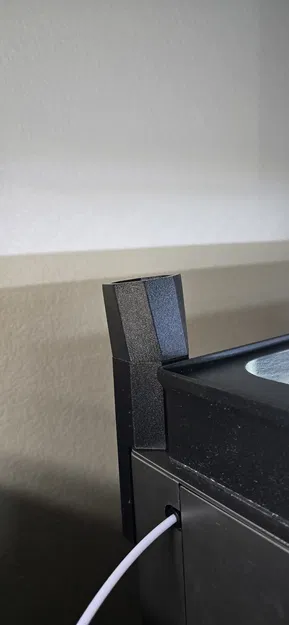

Phần đế giữ (holder base) gắn vào vị trí cũ của máy, nhưng chắc chắn và cứng cáp hơn nhiều. Với thiết kế lỗ bát giác, bạn có thể xoay tay đỡ theo 8 hướng khác nhau.

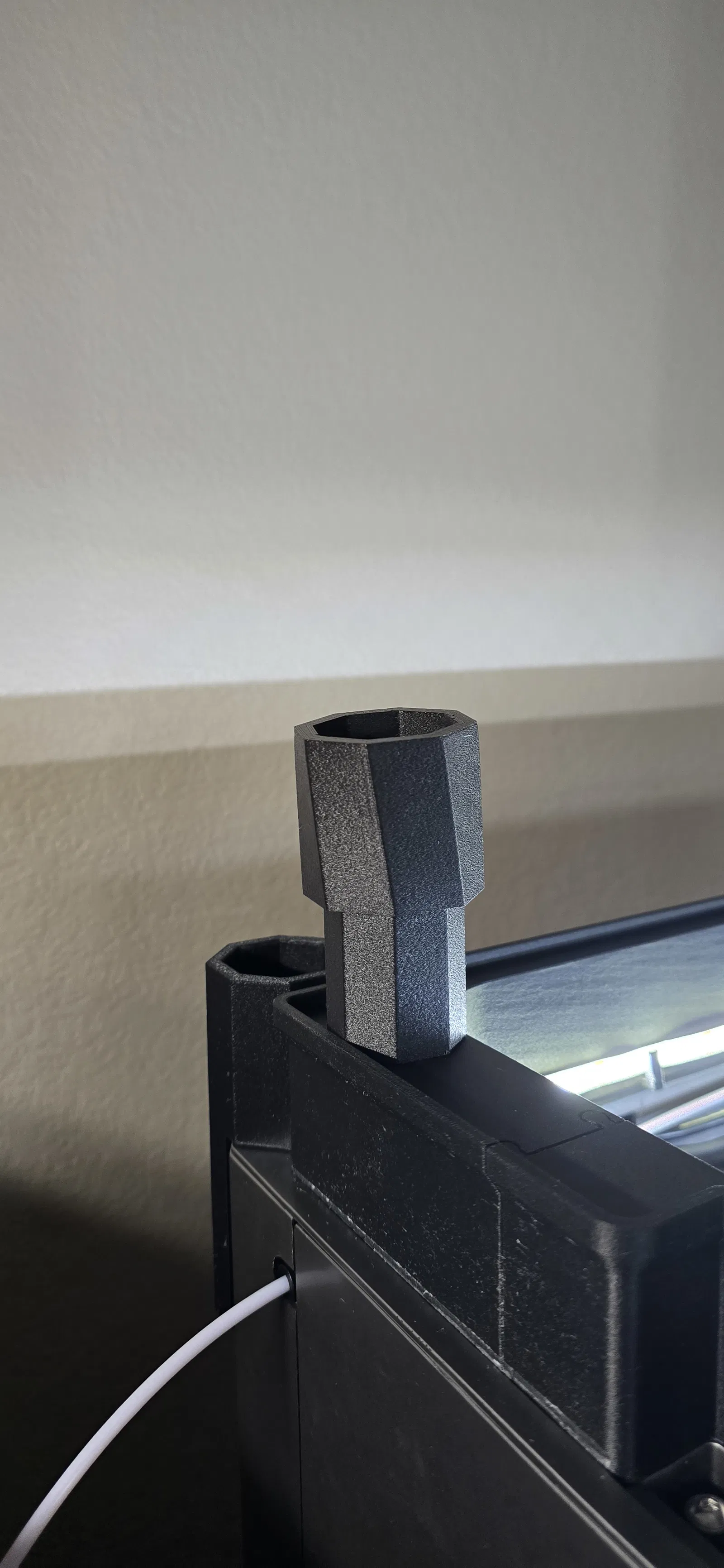

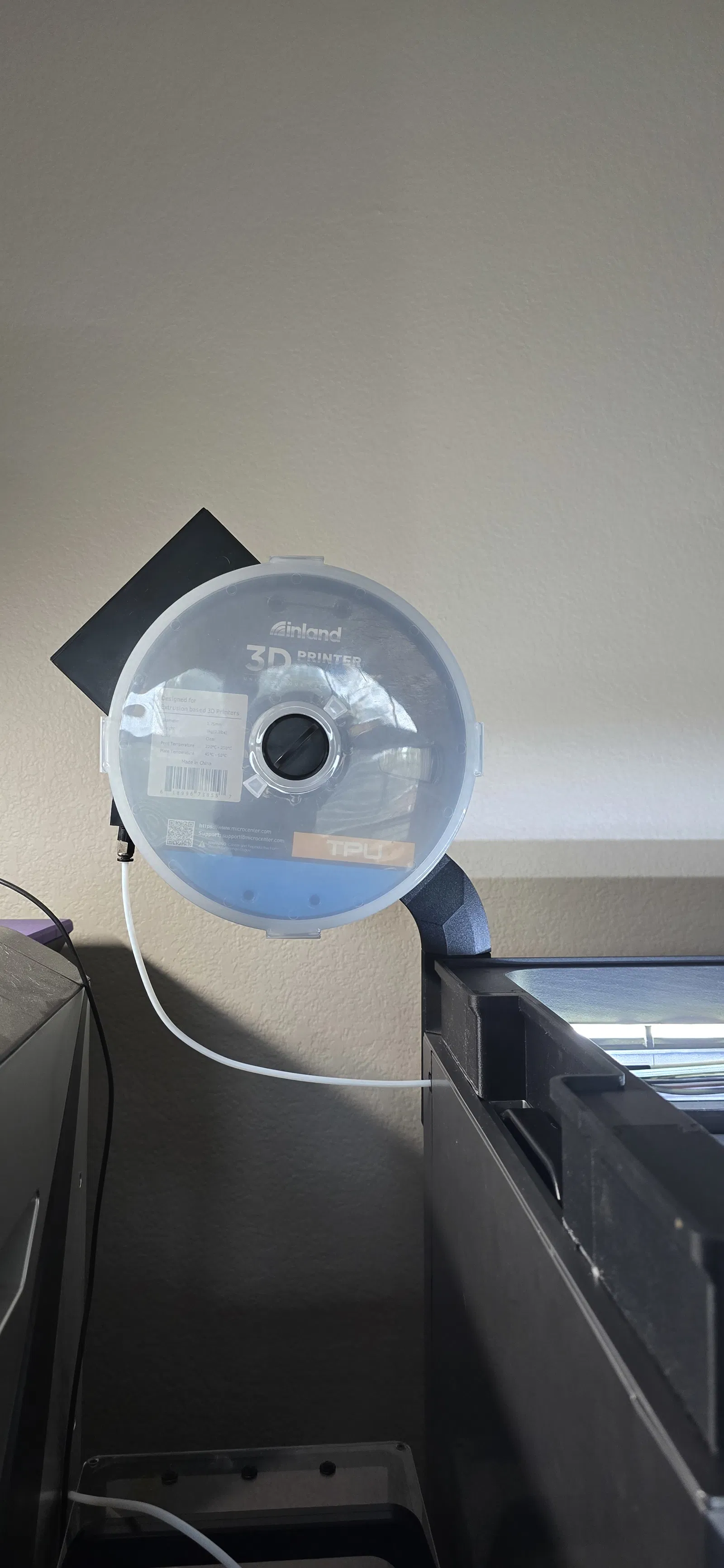

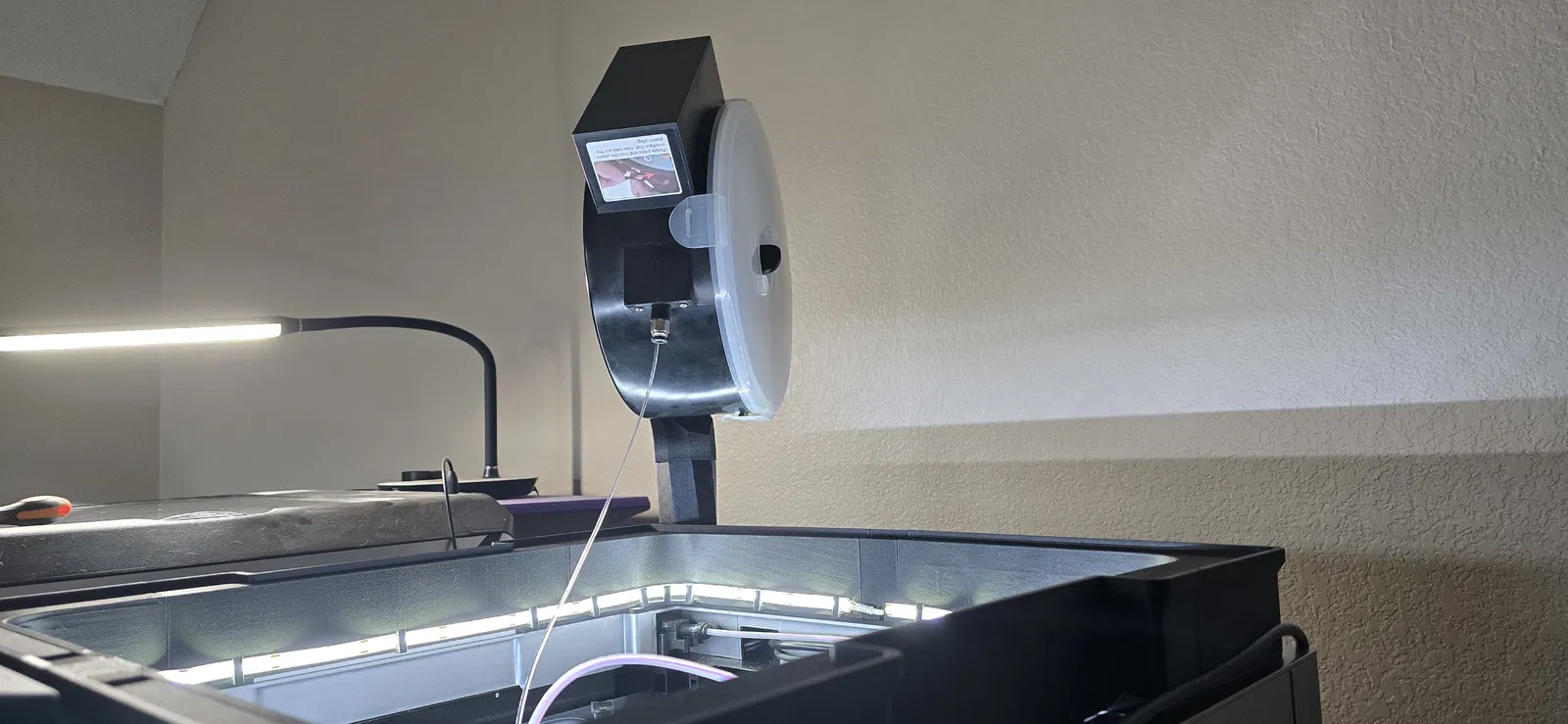

Ngoài ra còn có một miếng đệm nối (extender) giúp nâng chiều cao và tạo độ nghiêng, giúp tối ưu đường đi của nhựa khi không dùng lỗ nạp bên hông. Nếu dùng hộp Qidi Dry Box, bạn có thể xoay miếng này để hộp nghiêng ra sau, giúp sợi nhựa thoát ra mượt hơn. Nếu dùng cuộn nhựa thường, nó giúp nghiêng cuộn nhựa về phía bàn in để đường dẫn nhựa thẳng nhất.

In các bộ phận

Các chi tiết này không quá khó in, nhưng cần chú ý hướng in để đảm bảo độ bền. Tôi in tất cả với đầu phun 0.4mm và độ dày lớp in 0.2mm.

LƯU Ý! Các bộ phận được thiết kế với độ hở (clearance) 0.2mm để vừa khít và chắc chắn. Hãy đảm bảo bạn đã cân chỉnh lưu lượng nhựa (flow rate) chuẩn xác. Nếu in quá dư nhựa (over-extrude), các khớp nối sẽ bị kẹt.

Đĩa giữ cuộn nhựa (Spool Holder Disc)

Bộ phận này dễ in nhất, đặt mặt phẳng xuống bàn. Bạn có thể in bằng nhựa PLA. Tôi khuyên dùng mẫu in (pattern) dạng đồng tâm (concentric) cho bề mặt trên và dưới để giảm ma sát với cuộn nhựa. Các thông số chi tiết như hình bên dưới:

Đế giữ (Holder Base)

Đây là bộ phận chịu lực chính. Tôi khuyên dùng các loại nhựa PET, ABS, ASA, PA hoặc PC, ưu tiên loại có sợi carbon (CF) hoặc thủy tinh (GF).

KHÔNG dùng PLA và nên cẩn thận với PETG vì bộ phận này nằm gần buồng nhiệt, có thể chịu nhiệt lên đến 70C. Hãy in theo hướng dẫn bên dưới, không cần dùng support. Dùng 4 lớp vỏ (walls) và 25% infill dạng honeycomb, gyroid hoặc 3DHoneycomb.

Tay đỡ chính (Main Spool Arm)

Đây là bộ phận lớn nhất, cũng nên dùng thông số độ bền như phần đế. Bộ phận này cần dùng support, tôi khuyên dùng loại support thường thay vì tree support để dễ gỡ hơn.

Miếng đệm nối nghiêng (Twisted Extender Piece)

Bộ phận này phức tạp hơn một chút. Hãy in theo hướng dẫn, và thiết lập thêm "height range modifier" với 100% infill ở độ cao từ 41mm đến 48mm để đảm bảo độ bền tối đa tại điểm nối.
