Vỏ hộp BTT HDMI5 V1.2 cho Elegoo Neptune (3/4) và các dòng khác

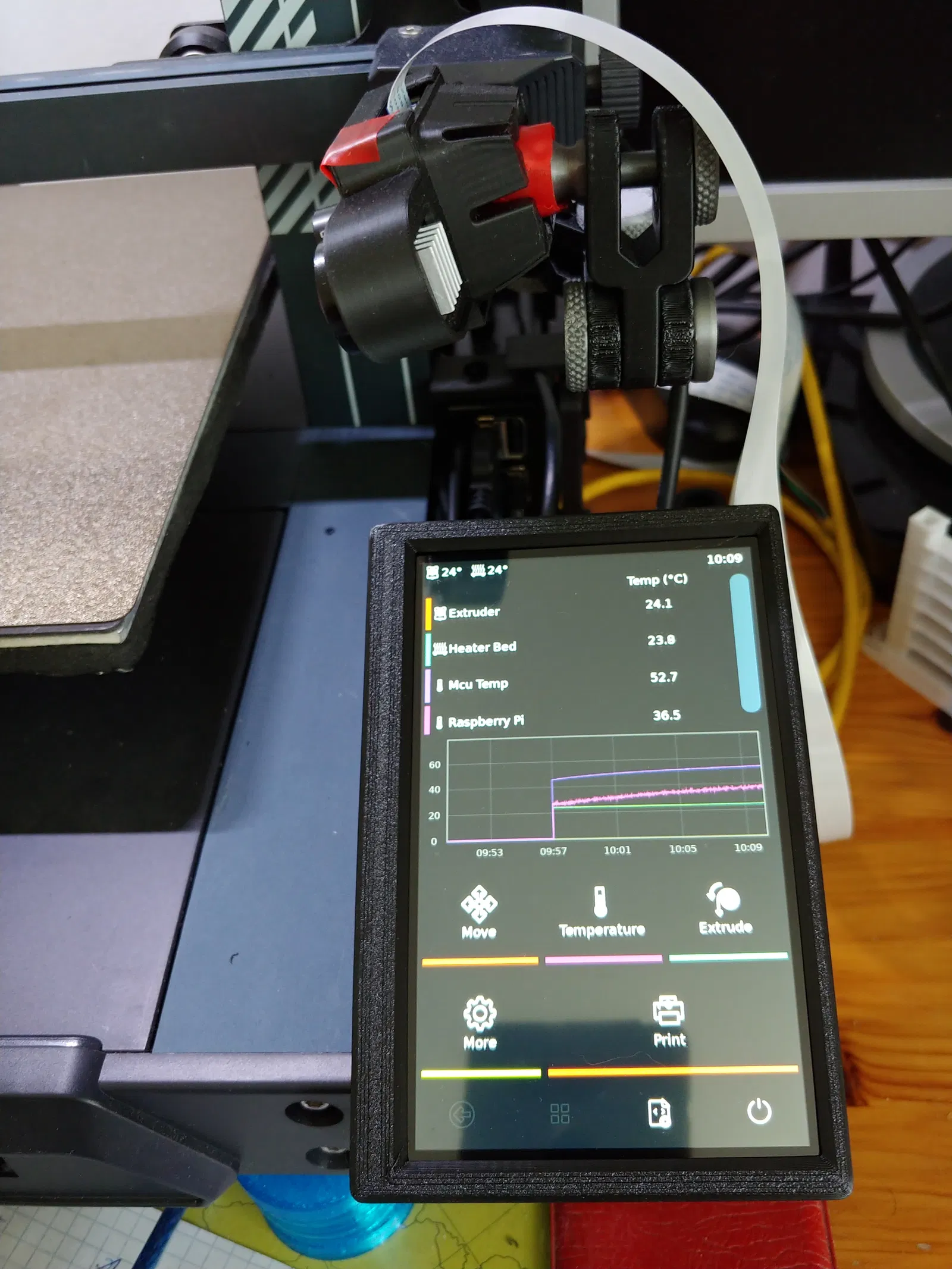

Vỏ hộp (case) dành cho màn hình BigTreeTech HDMI5 phiên bản V1.2 với các đầu kết nối hướng ra phía sau. Có nhiều tùy chọn lắp đặt khác nhau.

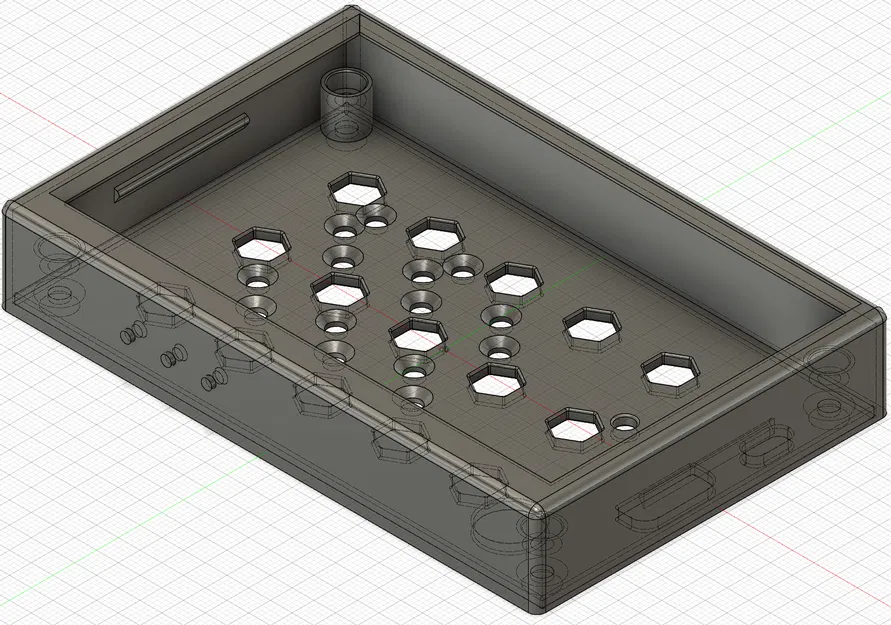

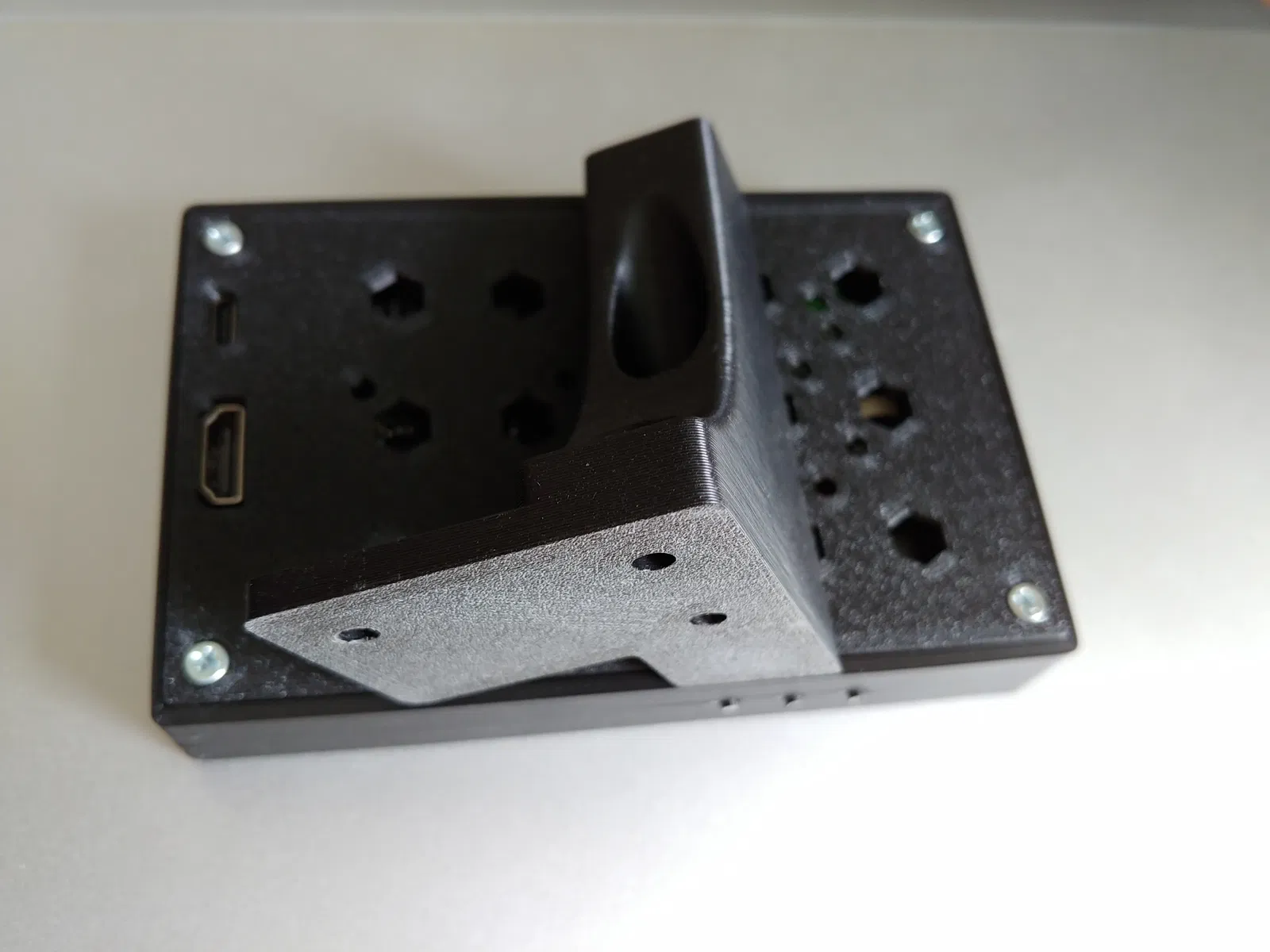

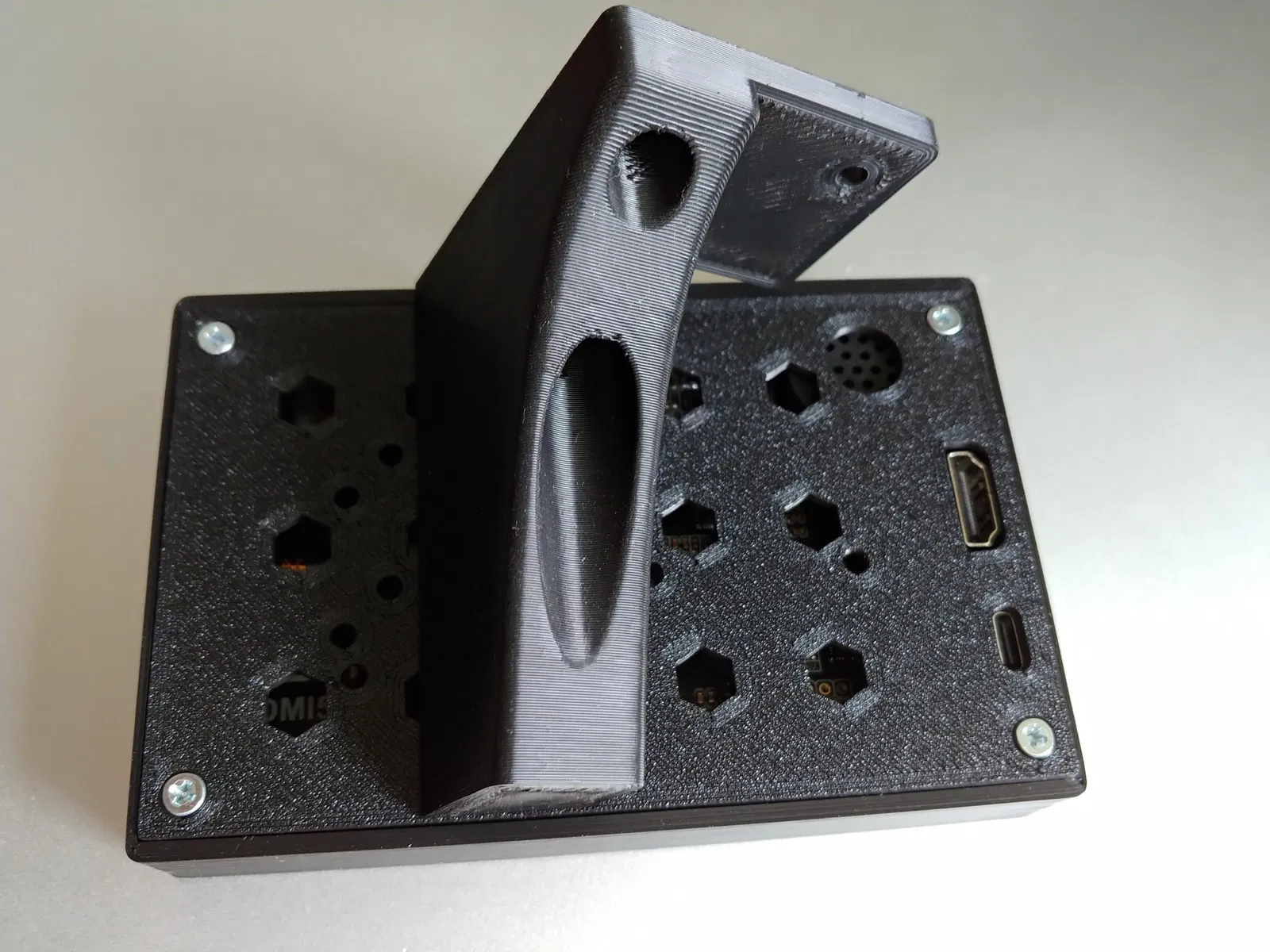

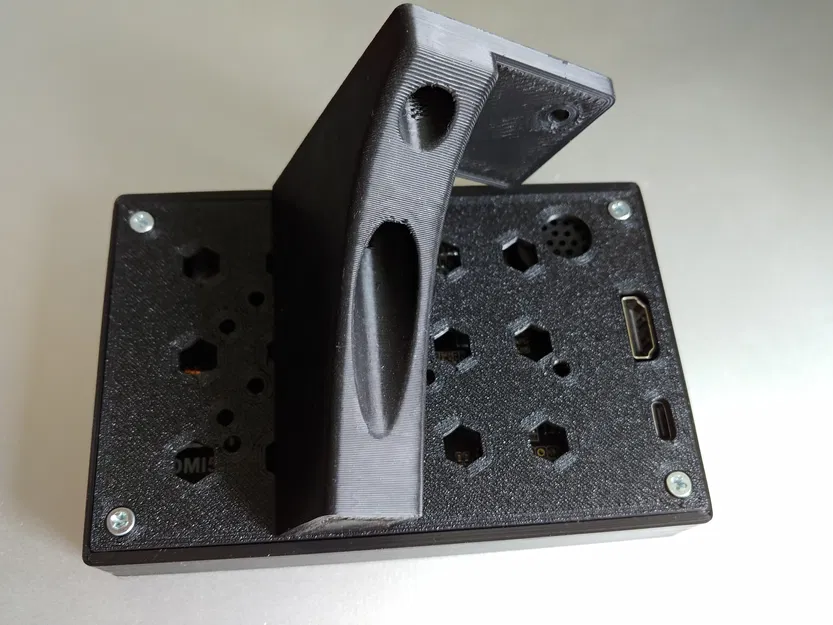

Phần tấm ốp lưng có nhiều vị trí lắp đặt để đặt màn hình theo chiều ngang hoặc dọc tùy nhu cầu của bạn. Bạn cần sử dụng bộ chuyển đổi gắn (mounting adapter) HDMI5_MOUNT_V2_PORTRAIT.stl từ thiết kế gốc tại đây để gắn vào máy in.

Vỏ hộp có ba lỗ nhỏ tích hợp chốt ở bên cạnh để sử dụng các nút bấm của màn hình (điều chỉnh độ sáng và xoay màn hình). Bạn có thể chọn in các chốt này hoặc bỏ qua và dùng một mẩu dây nhựa filament để nhấn nút.

Vỏ được thiết kế dạng khớp nối (snap-fit) trực tiếp vào màn hình, không cần dùng ốc tán ren (threaded inserts) cho phần vỏ.

Cập nhật ngày 15.06.2025: Đã thêm nắp che (cover).

Hướng dẫn in:

Mình dùng đầu phun 0.6 mm cho tất cả các chi tiết. Hãy đảm bảo máy in của bạn có thể in được "thin walls" hoặc chỉnh độ rộng đường in mỏng hơn, ví dụ 0.4 mm. Với các chốt nút bấm, đầu phun 0.4 mm sẽ tốt hơn.

a) Tấm ốp lưng (Backplate) và Nắp che (Cover):

• Độ cao lớp in 0.3 mm
• Infill dạng lưới (grid) 30%
• Không cần support

b) Mặt trên/Vỏ (Top/Case):

• Độ cao lớp in 0.2 mm
• Infill dạng lưới (grid) 30%
• Không cần support

c) Chốt nút bấm (3 cái):

• Độ cao lớp in 0.1 mm
• Infill 100% dạng đồng tâm (concentric)
• Không cần support
• Có sử dụng phần đệm quanh chân (brim)
• Tốc độ in rất chậm (15 mm/s)
• Cần thử nghiệm tốc độ và khoảng cách rút nhựa (retraction)
• Nhiệt độ bàn in cao hơn bình thường
• Cho phép làm mát từng lớp bằng cách in 3 cái cùng lúc trải đều trên bàn in
• Mình phải in thử vài lần mới có kết quả ưng ý

d) Bộ chuyển đổi gắn (Mounting adapter) tại đây:

• Độ cao lớp in 0.3 mm
• Infill 30% dạng cubic subdivision
• Không cần support

Nếu các chi tiết quá chật so với màn hình, bạn có thể chỉnh thông số “margin” trong file Fusion360 đính kèm.

Linh kiện bổ sung:

• 2 ốc tán ren M3
• 2 ốc M3 x 12 hoặc M3 x 16
• 4 ốc M3 x 12 hoặc M3 x 10
• 3 ốc từ giá đỡ gốc của Elegoo

Hướng dẫn lắp ráp:

1. Nhấn ốc tán ren vào bộ chuyển đổi gắn.
2. Bắt vít tấm ốp lưng vào bộ chuyển đổi gắn theo hướng bạn chọn.
3. Dùng nhíp để đặt 3 chốt nút bấm vào lỗ trên vỏ.
4. Đặt màn hình vào vỏ và trượt nó qua hai mấu gờ ở bên hông; màn hình sẽ được cố định.
5. Lắp vỏ màn hình vào tấm ốp lưng và dùng 4 ốc để cố định.
6. Bắt vít giá đỡ vào máy in.

Hướng dẫn xoay màn hình cho Klipper: Xem hướng dẫn chi tiết tại KlipperScreen và Rotation.

1. Với Raspberry Pi dùng kernel cmdline: Thêm video=HDMI-A-2:800x480M@60,rotate=90 vào /boot/cmdline.txt. Bạn cần xác định đúng cổng HDMI của mình.
2. Cấu hình Universal xorg: Làm theo phần hướng dẫn trong tài liệu. Lưu ý cổng HDMI trong 90-monitor.conf có thể khác với cmdline.txt.
3. Xoay ma trận cảm ứng bằng cách thêm dòng Option "TransformationMatrix" "0 -1 1 1 0 0 0 0 1" vào phần cấu hình màn hình cảm ứng trong /usr/share/X11/xorg.conf.d/40-libinput.conf.
