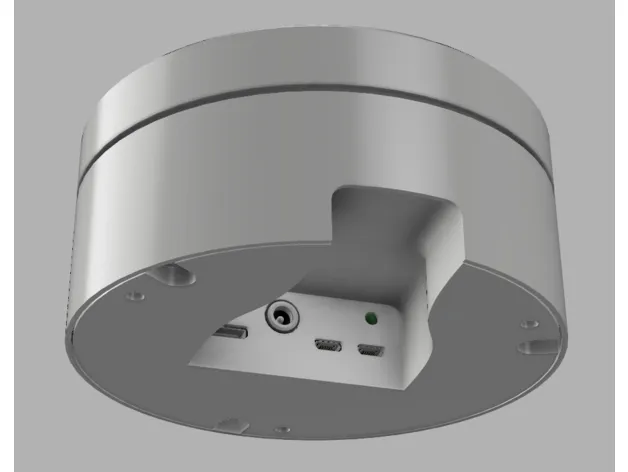

Bàn xoay cho Raspberry Pi Zero W (1 và 2) trong chụp ảnh tự động

18.09.23: Đã sửa một sai lầm trong thiết kế mới rằng chỉ có trọng lực giữ phần trên tại chỗ, vì vậy việc sử dụng ngược sẽ không hoạt động.

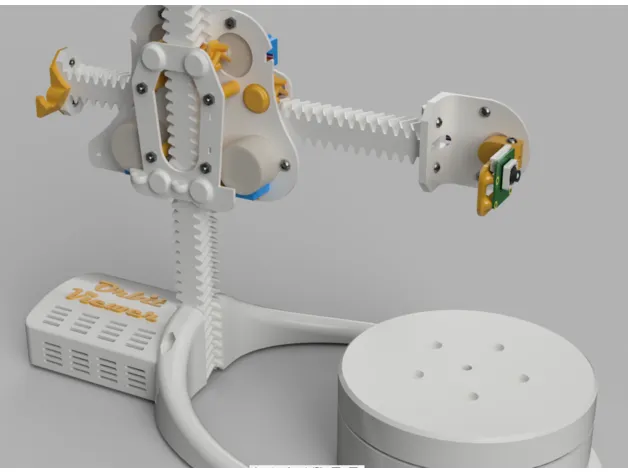

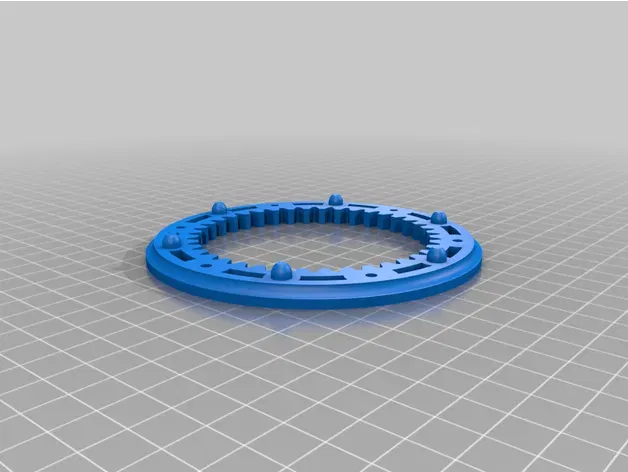

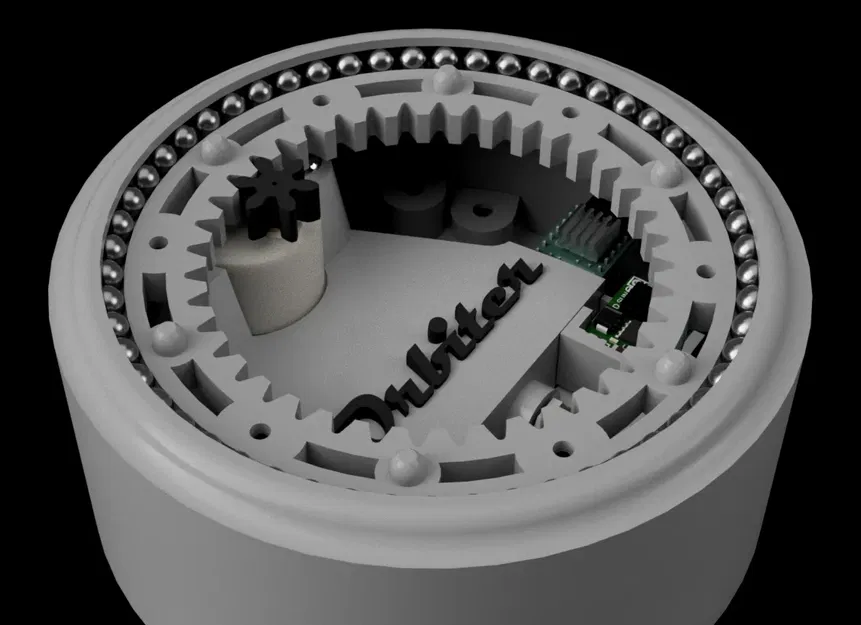

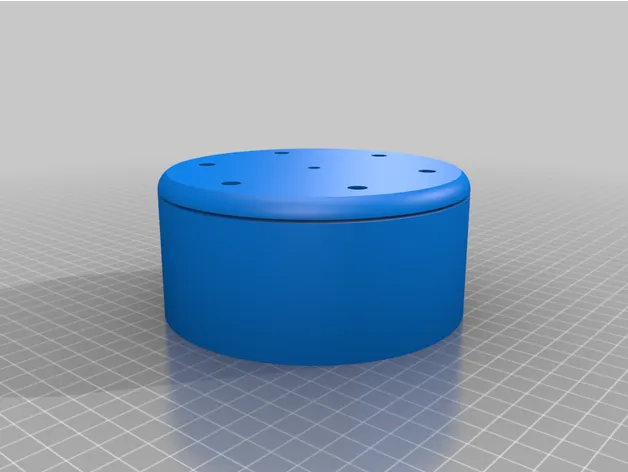

17.09.23: Khi thử nghiệm phiên bản đầu tiên, tôi nhận ra nó hơi nhạy cảm với các vật nặng đặt lệch tâm, vì vậy phiên bản cập nhật này có vòng bi xa hơn so với tâm nên sẽ tốt hơn. Tôi cũng đã thực hiện một số điều chỉnh và cải tiến nhỏ khác. // Đây là bàn xoay cho hệ thống photogrammetry tự động của tôi bao gồm bàn xoay và một giá đỡ camera. Hệ thống sử dụng 2 raspberry pi zero (hoặc zero 2) 1 trong bàn xoay và 1 trong giá đỡ camera, vì vậy bàn xoay có thể được sử dụng để kích hoạt một camera mà không cần giá đỡ camera. Bàn xoay cũng có thể được gắn ngược lại và có một đai ốc M5 ở giữa để gắn thanh ren và treo các vật.

Bàn xoay nên hoạt động trong trạng thái hiện tại. Giá đỡ camera vẫn đang trong quá trình phát triển. Sẽ chia sẻ stls cho giá đỡ camera sau.

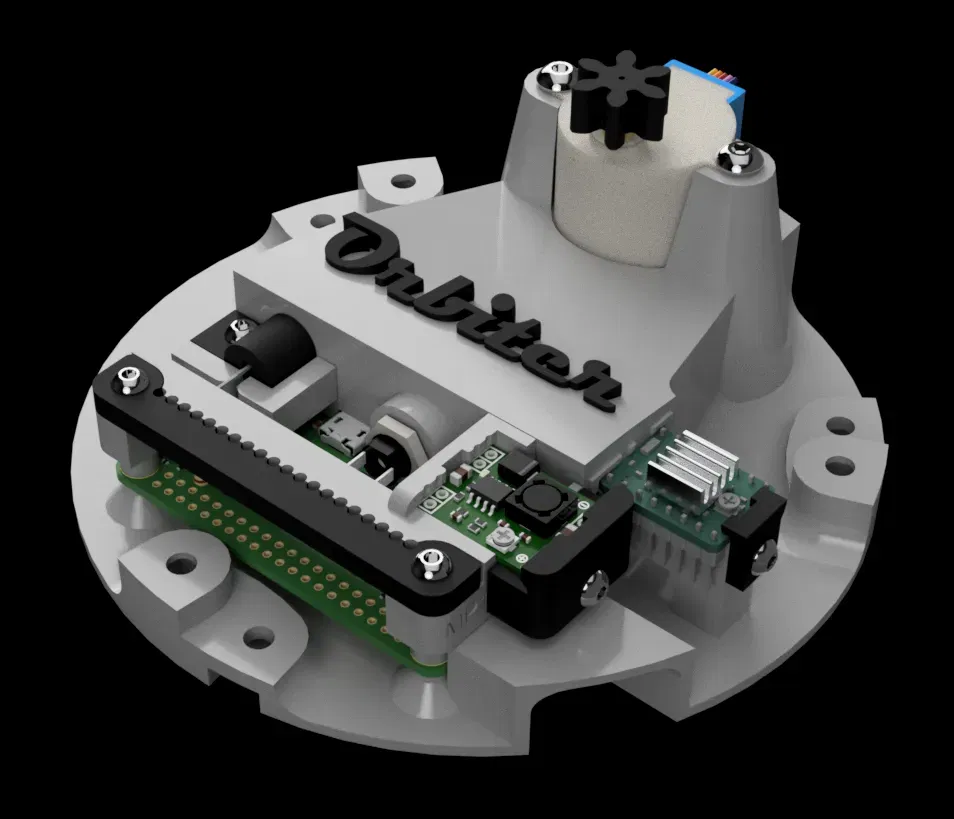

Danh sách linh kiện cho bàn xoay: Raspberry pi Zero W (1 hoặc 2) + thẻ SD. Các bộ phận in 3D. Bi bearing: đường kính 6 mm. (viên bi airsoft?) Động cơ bước: 28byj Bộ điều khiển động cơ bước: a4988 Ổ cắm panel 12v Bộ chuyển đổi DC-DC buck MP1584EN LED 5 mm Điện trở Nguồn điện 12v (Nó có thể cũng hoạt động với 5 v qua micro usb đến pi và không cần bộ chuyển đổi buck). Nhưng tôi không chắc liệu mô-tơ có thể cung cấp đủ mô-men xoắn trong khi duy trì bước chính xác và đáng tin cậy với thiết lập đó hay không.

Đinh vít và đai ốc: https://docs.google.com/spreadsheets/d/e/2PACX-1vQH_6JKYVuHbFJqxm39_TPMLWiX34ghTvVbXzxDIjXAd5HS_pCrP2gxBqBMVGq9F2RyQ2PmBExWJdDa/pubchart?oid=312120218&format=interactive

Để sử dụng những động cơ nhỏ tuyệt vời này với A4988, chúng cần được sửa đổi: https://www.youtube.com/watch?v=kCoWSqSAGug Bạn có thể muốn bỏ qua đến 5:00

Một số thời gian dừng trong khi in là cần thiết để chèn đinh vít.
Cài đặt in được khuyến nghị:
Chiều cao lớp ban đầu: giống như chiều cao lớp
Chiều cao lớp: 0.1 hoặc 0.2
