Hộp bảo vệ in 3D cho module hẹn giờ HCW-M421 chắc chắn

Hộp bảo vệ (Enclosure) cho module hẹn giờ HCW-M421

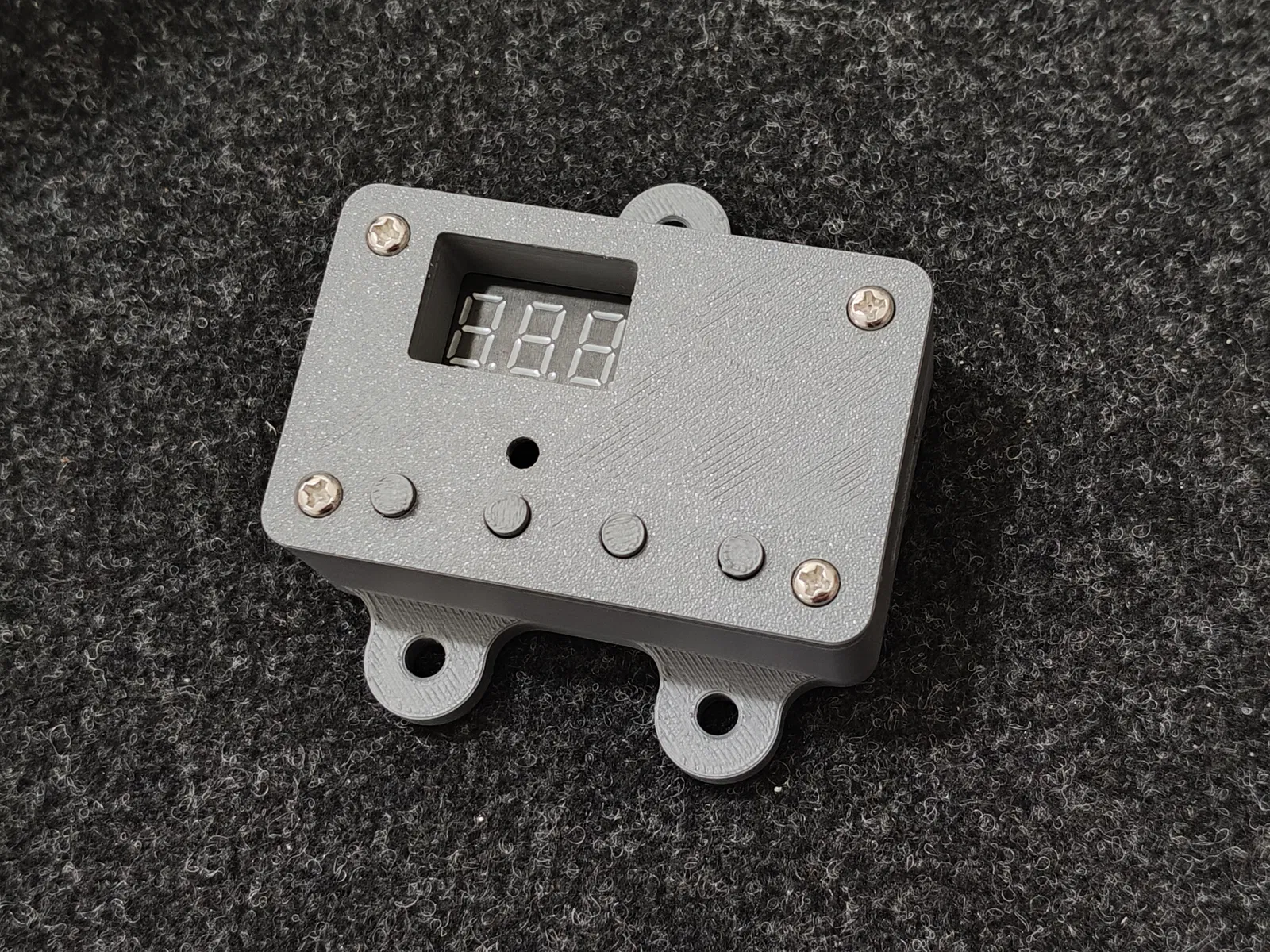

Nếu anh em đang sử dụng module hẹn giờ HCW-M421 cho các dự án điện tử mà lo lắng mạch trần dễ bị chập cháy hoặc hư hỏng do va chạm, thì mẫu hộp bảo vệ này là giải pháp cực kỳ cần thiết. Thiết kế này không chỉ giúp cố định module chắc chắn mà còn bảo vệ bảng mạch khỏi bụi bẩn và tác động bên ngoài, giúp hệ thống hoạt động ổn định và bền bỉ hơn rất nhiều. Hộp được thiết kế với độ chính xác cao, có đầy đủ các vị trí để giữ mạch, màn hình hiển thị và các nút bấm chức năng một cách gọn gàng, thẩm mỹ.

Việc lắp ráp mẫu vỏ này khá đơn giản nhưng cần sự tỉ mỉ để đảm bảo linh kiện được khớp hoàn hảo. Người dùng có thể gắn trực tiếp hộp lên khung máy hoặc bảng điều khiển nhờ các tai gắn tích hợp sẵn trên thân vỏ. Mẫu thiết kế này được tối ưu hóa để in 3D với độ dày vừa phải, đủ cứng cáp nhưng không quá tốn vật liệu. Khi sử dụng trong môi trường ô tô hoặc các thiết bị có nhiệt độ cao, anh em nên cân nhắc sử dụng các loại vật liệu có khả năng chịu nhiệt tốt để đảm bảo tuổi thọ cho sản phẩm.

Các thông tin cần lưu ý khi in 3D và lắp ráp:

• Vật liệu khuyên dùng: Nên in bằng nhựa ASA hoặc ABS để chịu được nhiệt độ cao và độ bền tốt, đặc biệt nếu dùng trong khoang xe hoặc máy móc.

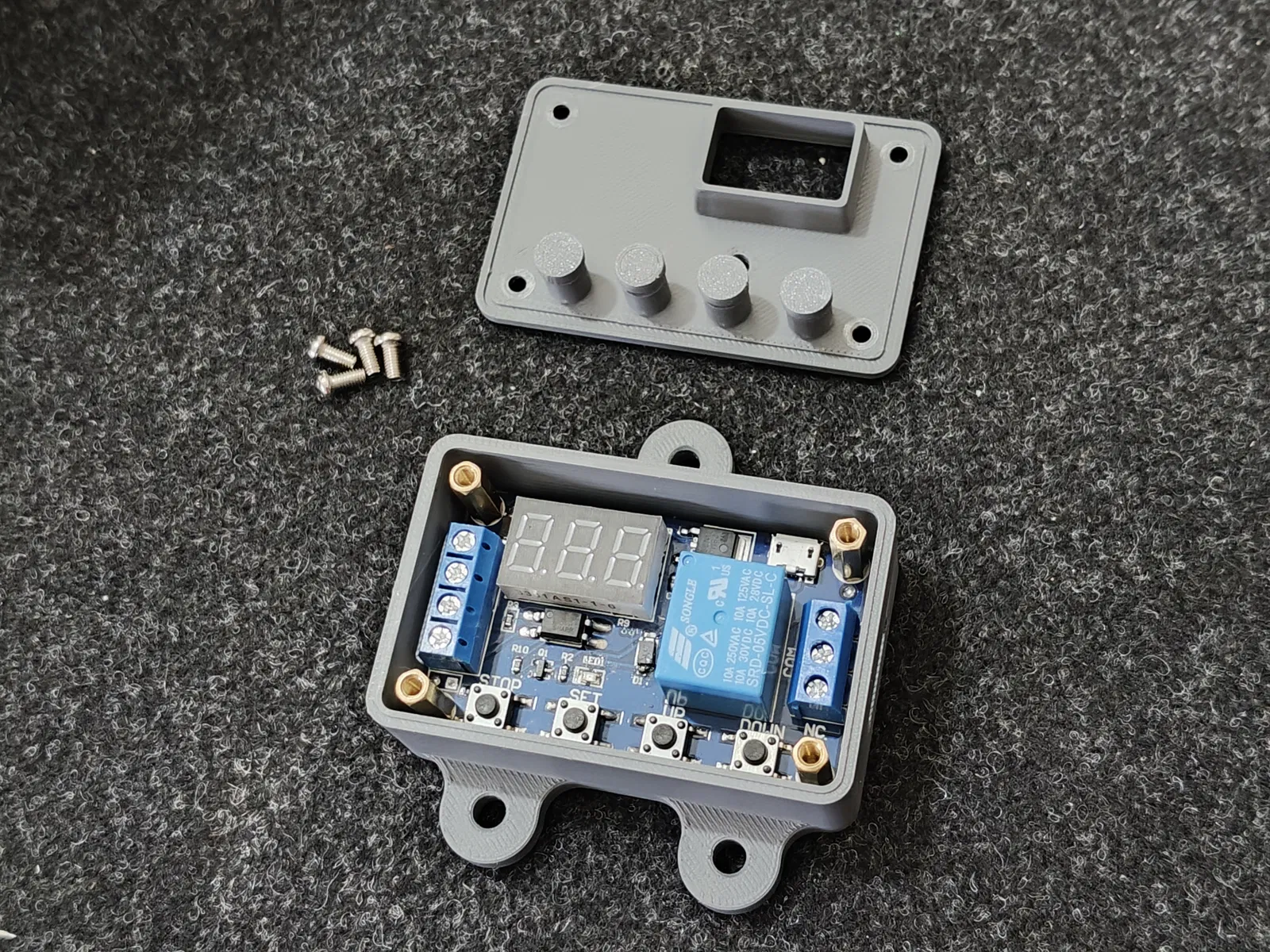

• Phụ kiện đi kèm: Cần chuẩn bị sẵn 4 ốc cấy nhiệt (heatset inserts) M3 và 4 trụ đồng (brass standoffs) để bắt mạch cố định vào vỏ.
• Ốc vít: Sử dụng 4 ốc M3 tiêu chuẩn để cố định nắp hộp và module.

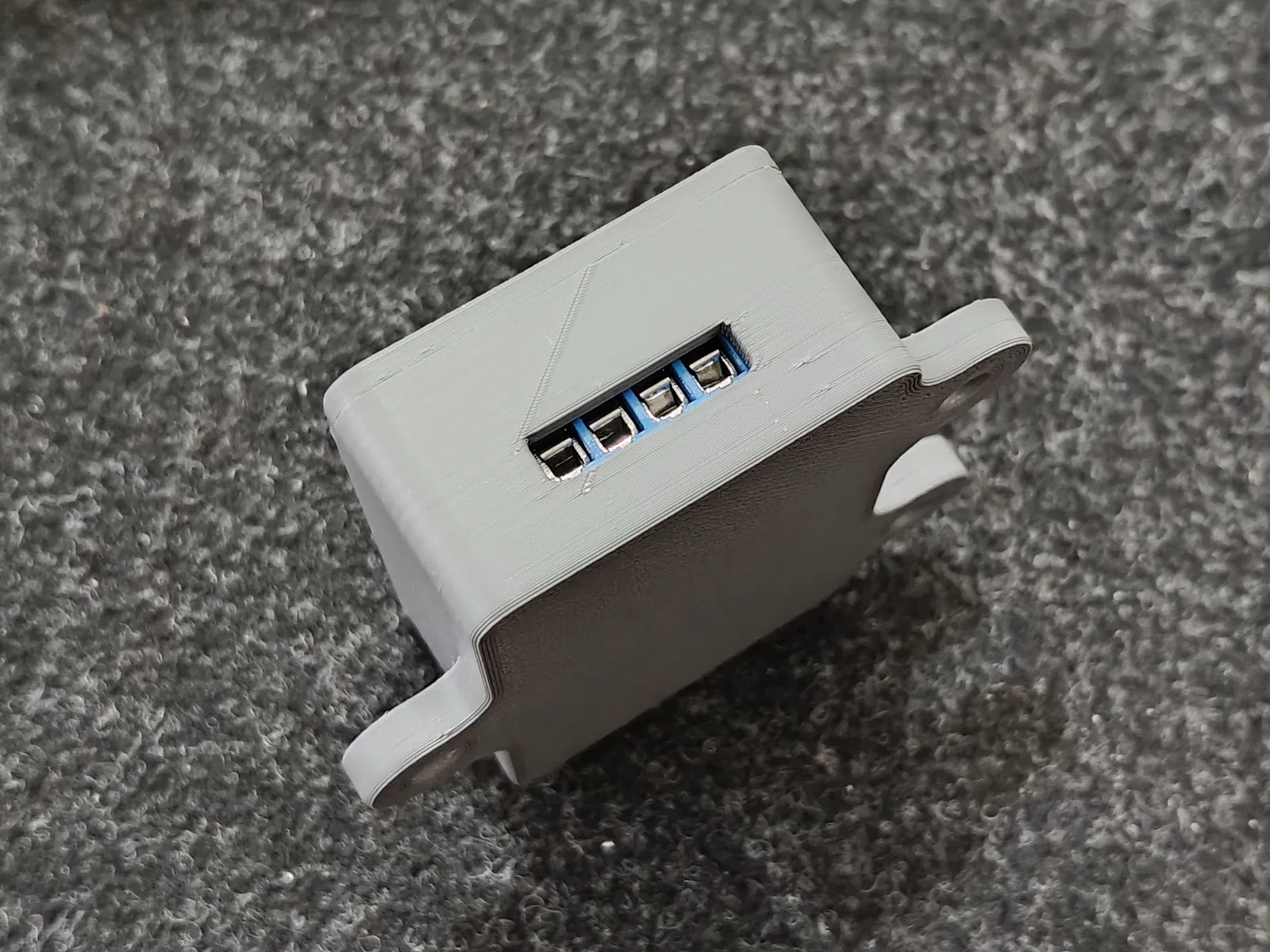

• Cấu trúc: Thiết kế có các tai bắt vít giúp bạn lắp đặt nhanh chóng vào bất kỳ vị trí phẳng nào.
• Tips in 3D: Nên sử dụng chế độ in 3-4 walls (vách) để tăng độ cứng cáp cho các lỗ bắt ốc, layer height 0.2mm là vừa đẹp.
• Lưu ý quan trọng: Hãy kiểm tra kỹ kích thước của module HCW-M421 của bạn trước khi in để đảm bảo không bị lệch nút bấm do các phiên bản module có thể có sai số nhỏ từ nhà sản xuất.

Tổng kết lại, đây là một mẫu case thiết kế rất chỉn chu, giúp nâng tầm vẻ ngoài chuyên nghiệp cho các dự án DIY của anh em. Chỉ với vài linh kiện phụ trợ đơn giản, anh em sẽ có ngay một module hẹn giờ an toàn, thẩm mỹ và cực kỳ chắc chắn để ứng dụng vào thực tế.
