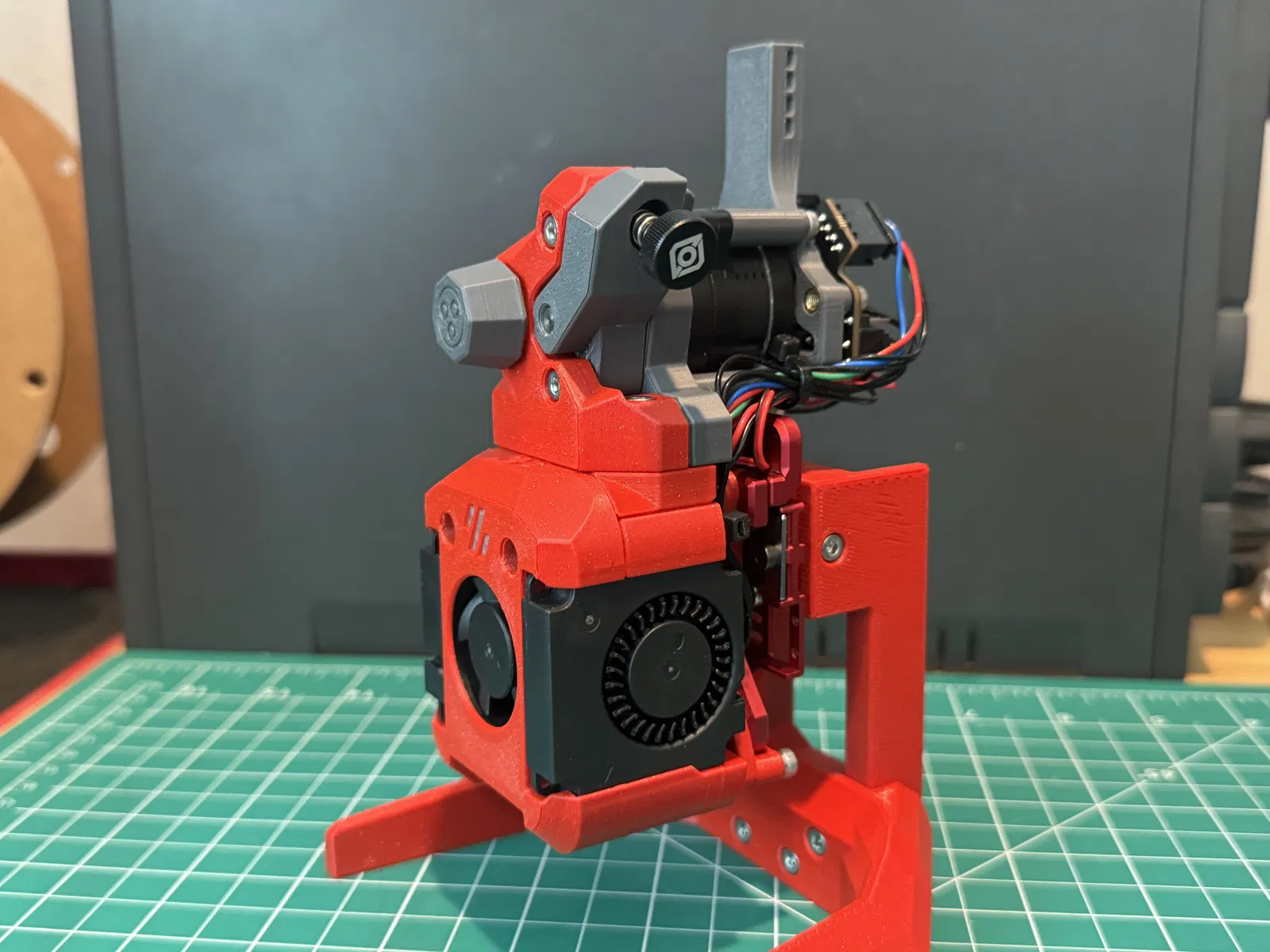

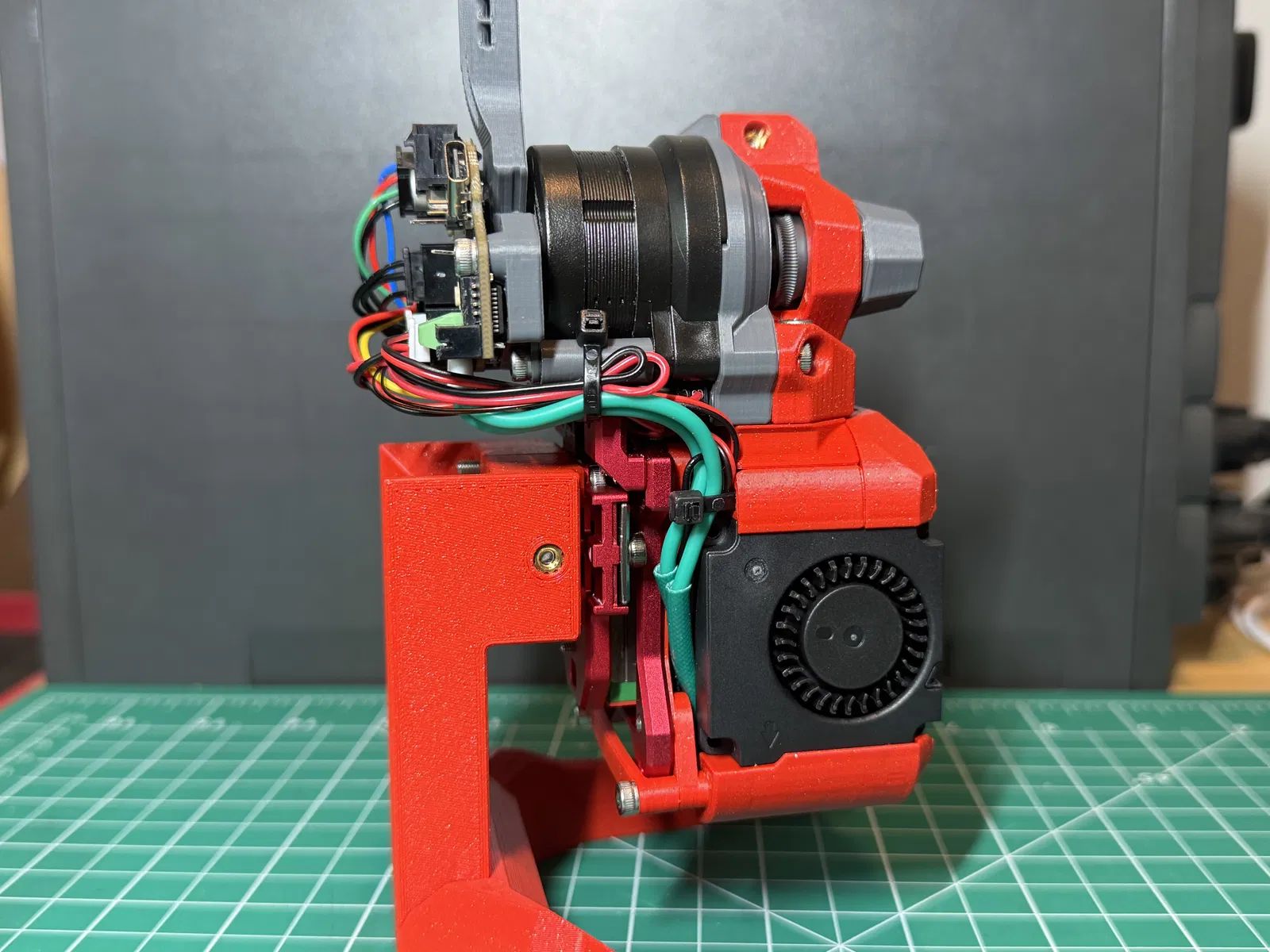

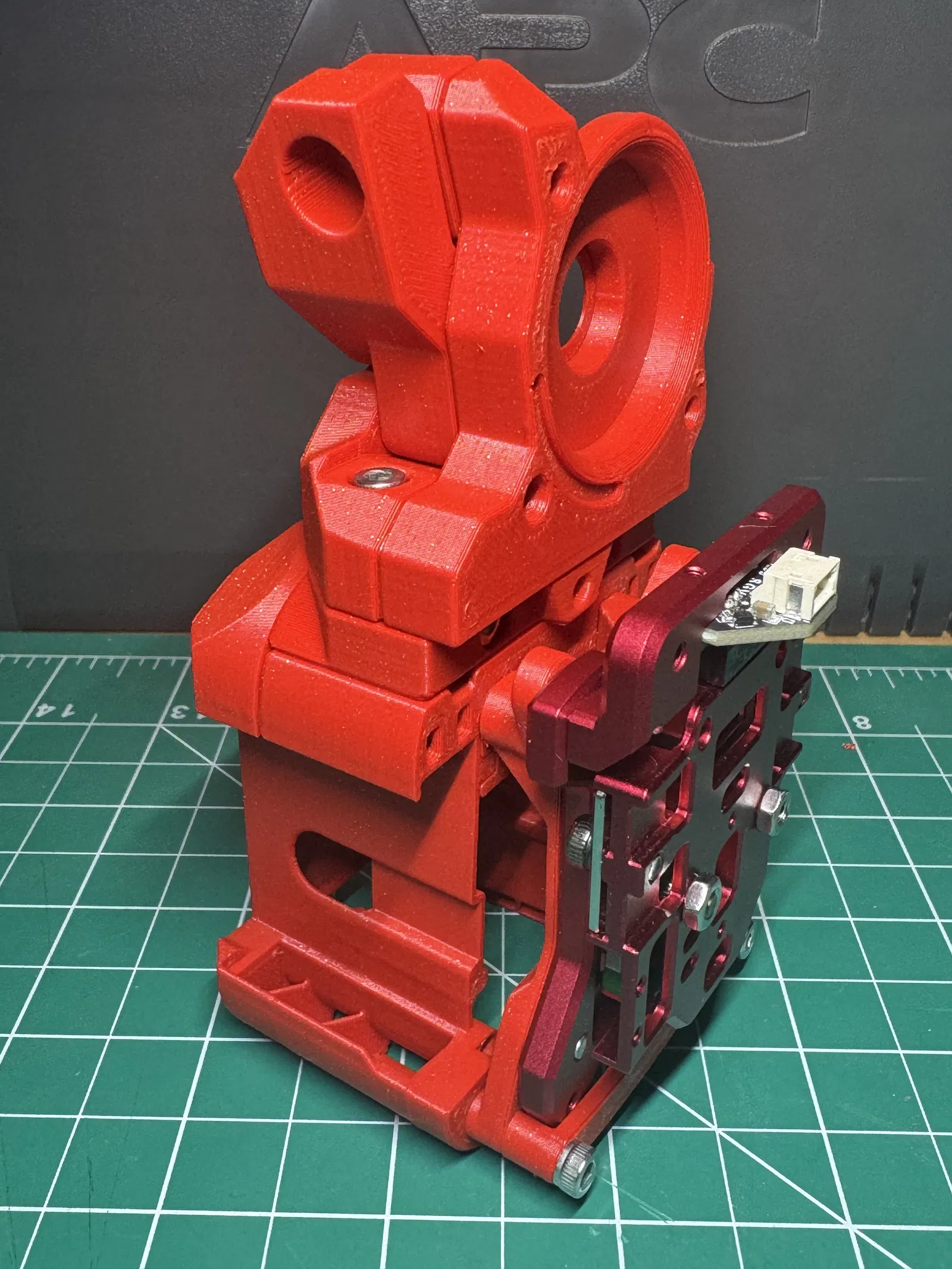

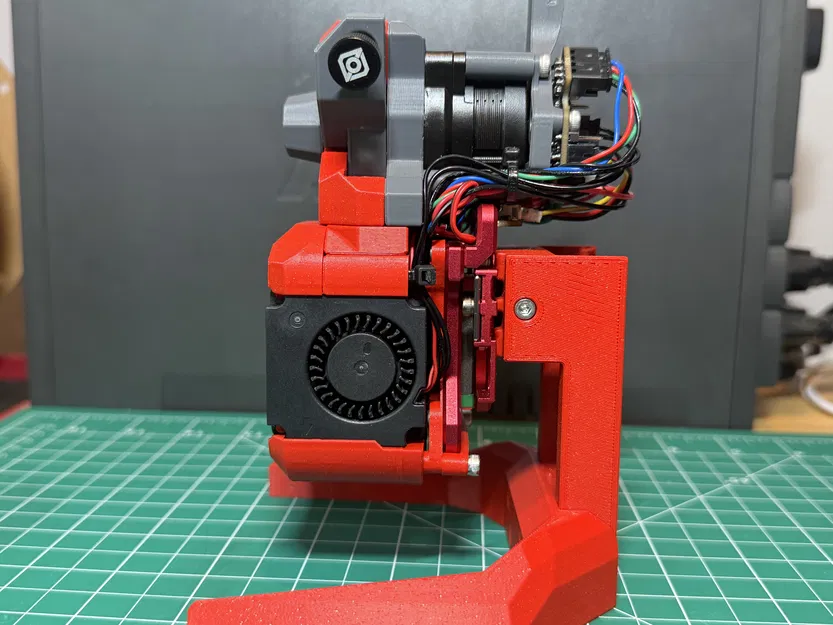

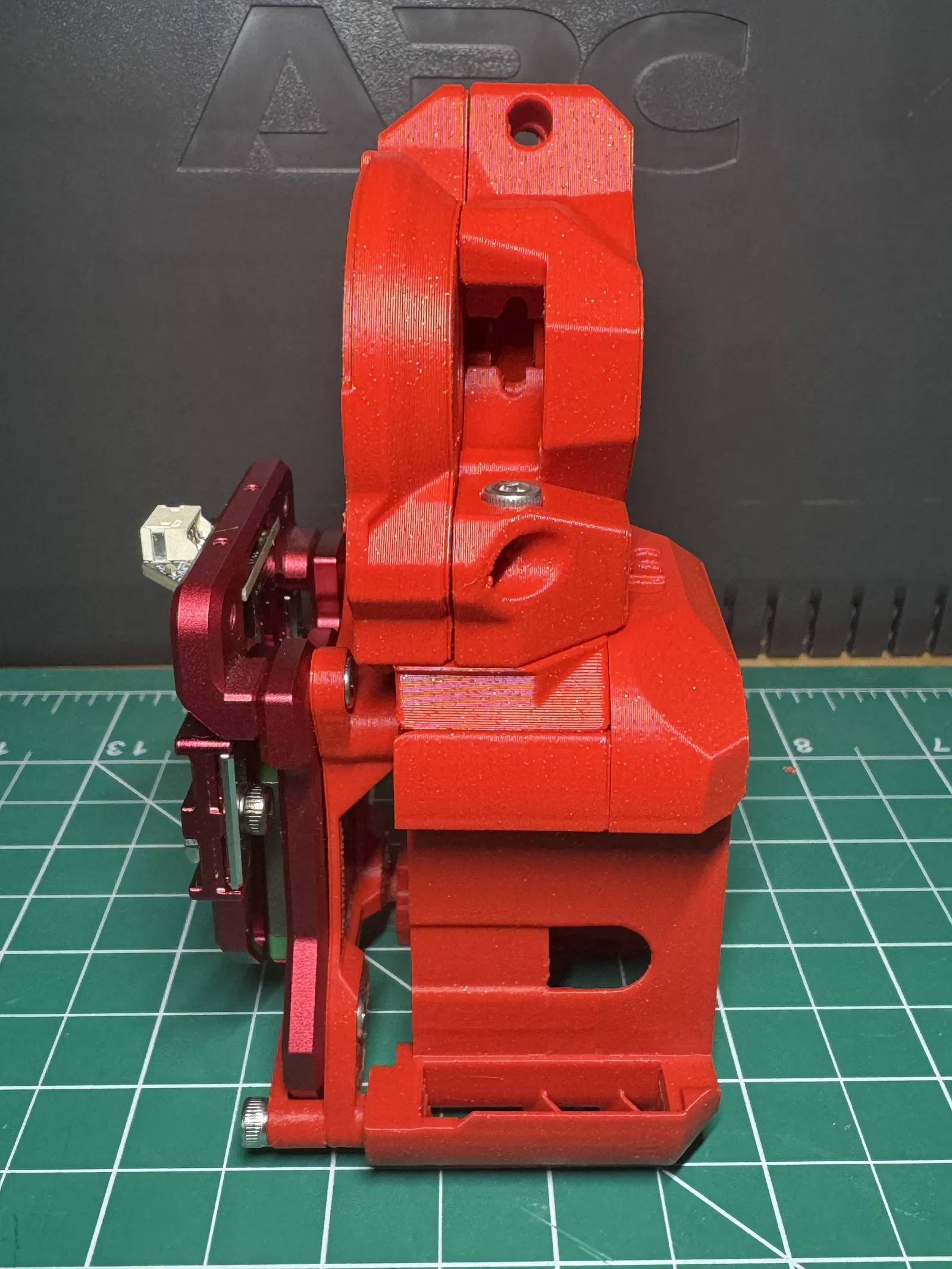

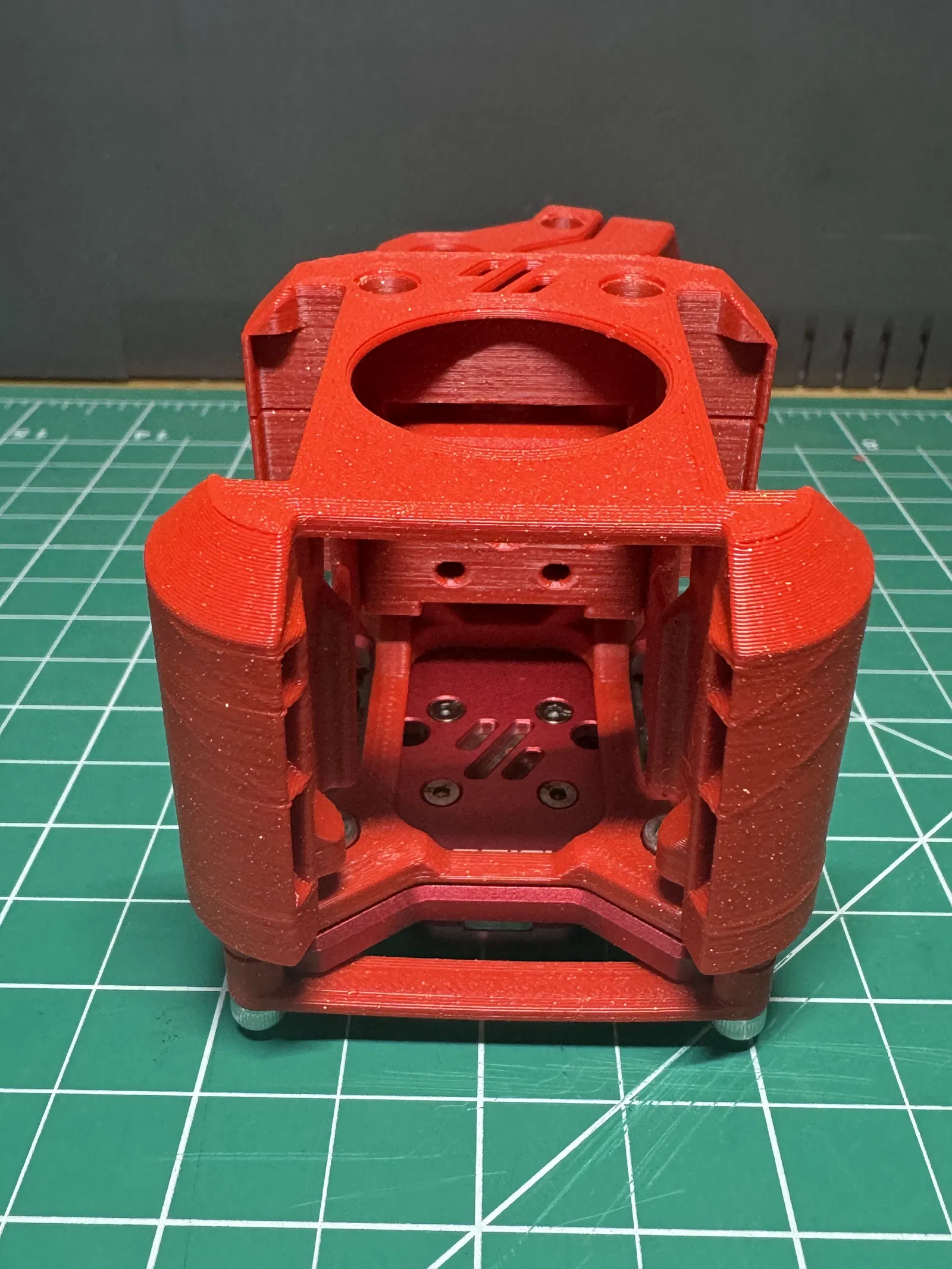

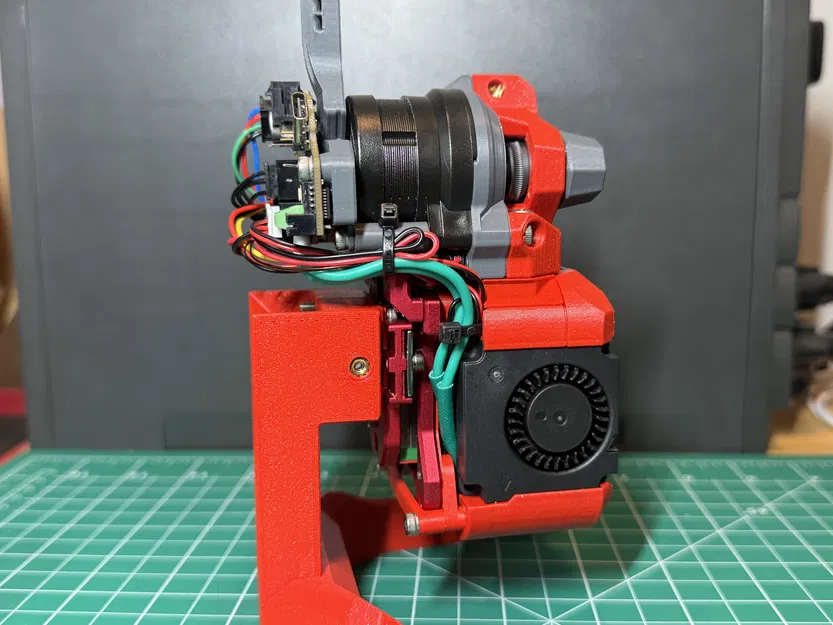

Ngàm chuyển đổi Dragon Burner v8 sang Chaoticlab CNC Tap

Adapter giúp gắn chắc chắn Dragon Burner v8 vào Chaoticlab CNC Tap cho các dòng máy Voron 2.4/Trident.

CNC Tap khá cao so với Dragon Burner, vì vậy bạn có thể cần một bộ extruder cao hơn để đảm bảo không bị cấn. Mình đang dùng đã được kéo dài thêm 5mm.

Mình cũng đã thử nghiệm với Sherpa Mini và thấy nó vừa vặn tốt mà không cần chỉnh sửa gì thêm.

In ấn:

• In đúng theo hướng đặt sẵn. Không cần dùng support.
• Sử dụng profile in chuẩn Voron.

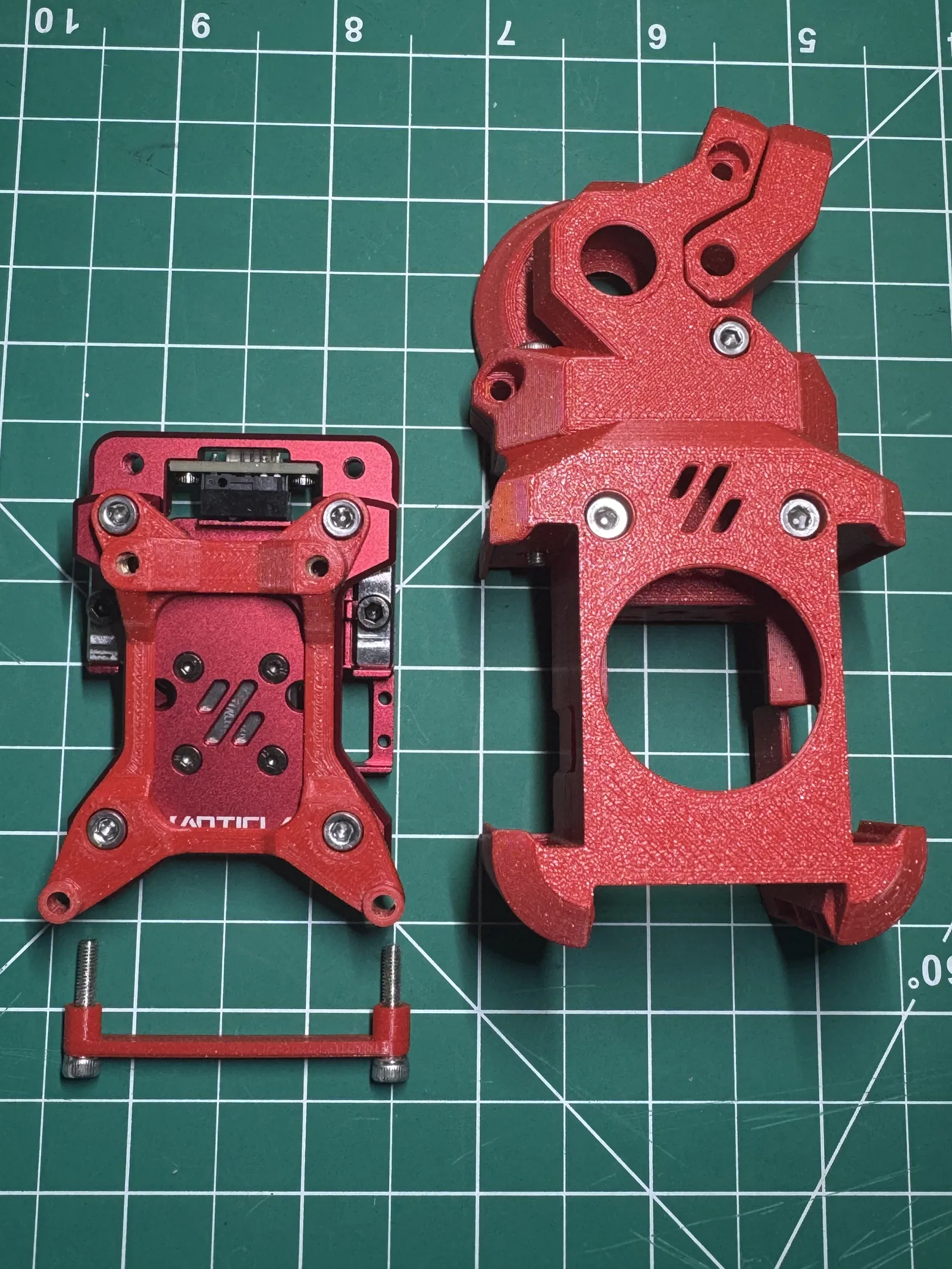

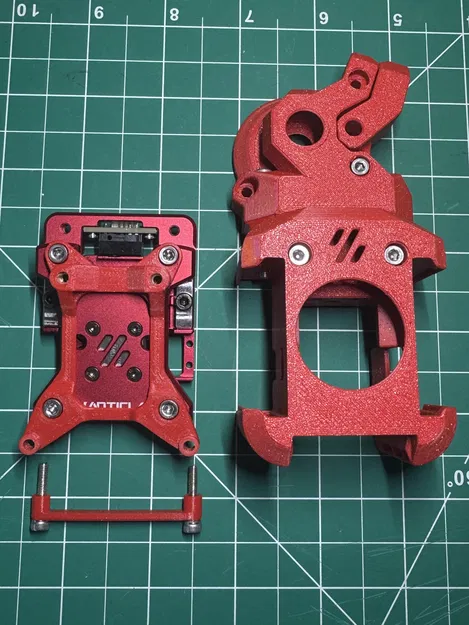

Lắp ráp:

1. Đảm bảo lắp 2 heat set insert từ phía sau. Chúng nên được lún vào trong vài mm trước khi chạm đáy.
2. Gắn vào CL Tap bằng 4 ốc (12mm ở trên, 6mm ở dưới).
3. Gắn Dragon Burner vào mount bằng 2 ốc 35mm.
4. Gắn thêm thanh brace vào phía dưới bằng 2 ốc 16mm. (Bạn có thể cần uốn nhẹ phần lưng của Dragon Burner để bắt được 2 ốc này mà không bị cấn khung CL Tap).

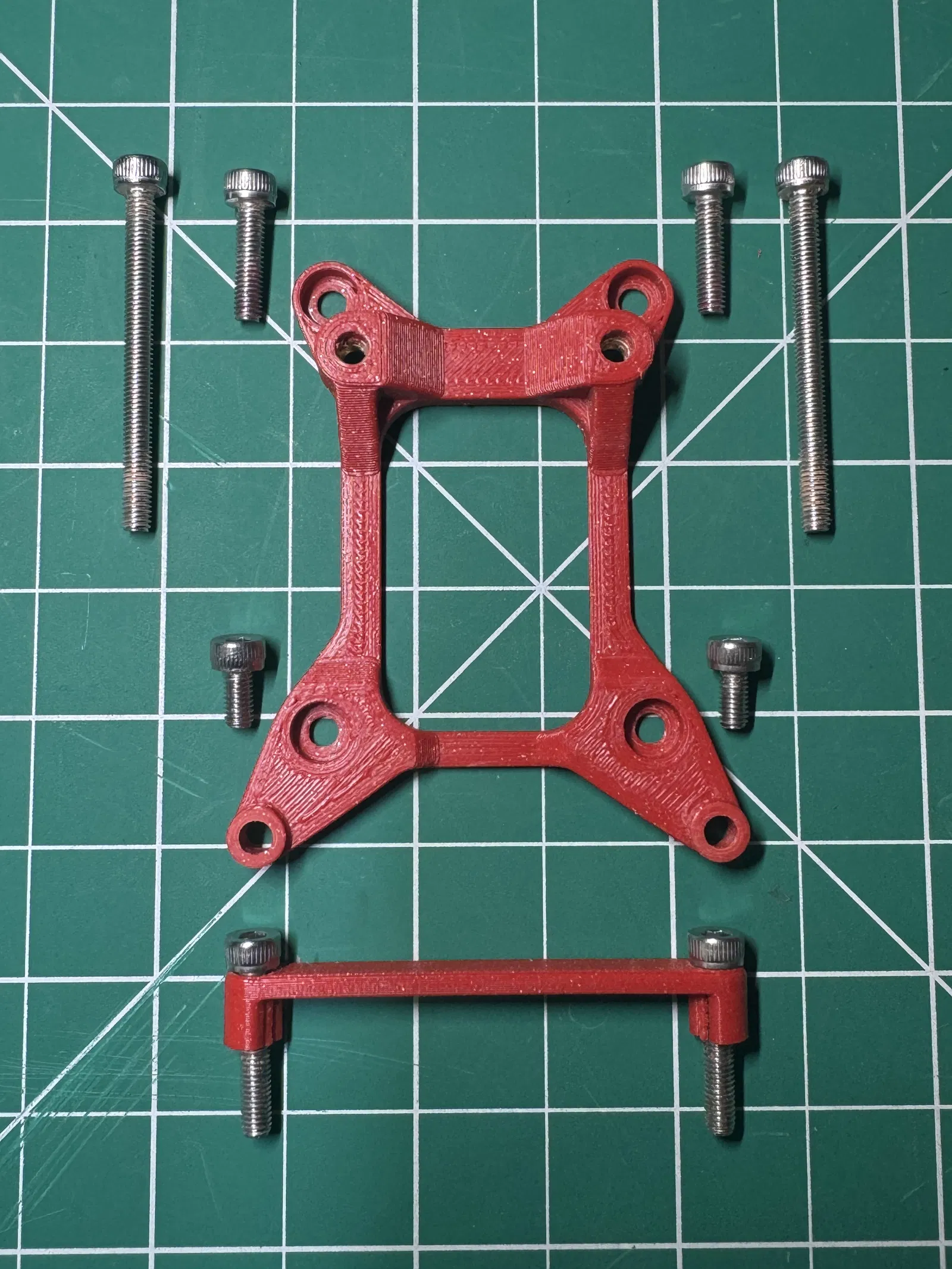

BOM (tất cả là ốc m3 đầu trụ socket head cap):

• 2x 12mm (gắn mặt trên của mount vào Tap)
• 2x 6mm (gắn mặt dưới của mount vào Tap)
• 2x 35mm (ốc trên của Dragon Burner)
• 2x 16mm (ốc dưới của Dragon Burner)
• 2x heat set insert

Cập nhật: 14/06/25

• Tăng thêm khoảng trống cho dây hotend.
• Cải thiện độ chính xác khi lắp heat set insert.

Cập nhật: 13/07/25

• Thêm tùy chọn ‘wide mount cowl’ giúp nới rộng khoảng cách giữa các lỗ bắt vít phía dưới. Cho phép lắp vào tấm này mà không cần phải uốn cong phần đáy/sau của cowl zin.

Cập nhật: 14/07/25

• Đã sửa lỗi hình học khiến toolhead bị nghiêng nhẹ về phía sau. Cảm ơn @ElementW vì đã góp ý!
