FlexBox2 - Khay đựng Gridfinity đa năng

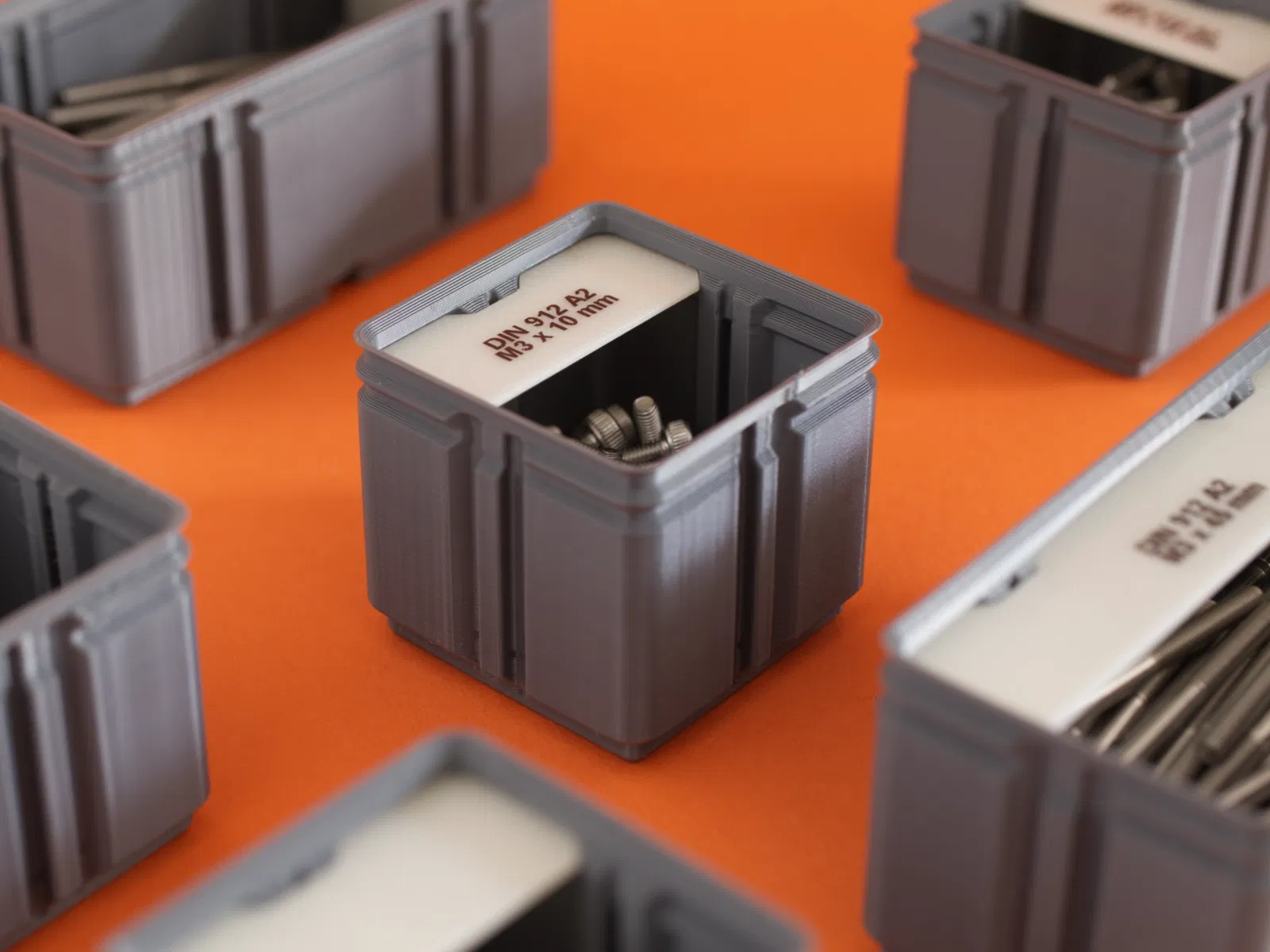

Nhiều năm trước, mình đã đóng xong mấy cái tủ để đựng đống linh kiện phần cứng, nhưng chẳng bao giờ có thời gian để sắp xếp chúng. Cuối cùng thì bây giờ mình cũng đã biến những ngăn kéo lộn xộn đó thành một kho lưu trữ gọn gàng. Bắt đầu từ thiết kế hộp của mình, bước đầu tiên để nâng cấp mô hình này là tích hợp tiêu chuẩn Gridfinity cực kỳ phổ biến. Một thay đổi quan trọng khác là thay thế các khu vực dán nhãn bằng các vách ngăn tùy chỉnh, cho phép mình lưu trữ cả những chi tiết nhỏ nhất một cách hiệu quả mà không lãng phí không gian. Một tính năng mình giữ lại từ thiết kế gốc chính là độ dày thành hộp đồng nhất theo trục Z.

Giờ đây mình nhóm các ngăn riêng lẻ theo loại linh kiện, độ hoàn thiện và đường kính, sau đó sắp xếp chúng theo chiều dài. Để giữ cho góc làm việc trông sạch sẽ, mình chọn dán nhãn kín đáo ở cạnh hoặc mặt dưới của hộp, đảm bảo vẻ ngoài gọn gàng và tinh tế.

Tính năng

Độ dày thành hộp đồng nhất

Trong phiên bản đầu tiên của mô hình này, mình đã sử dụng các khối đặc với 0% infill và 0 lớp bề mặt trên (top layers) để đạt được độ dày thành đứng đồng nhất. Thật không may, PrusaSlicer lại tự động thêm các lớp infill đặc trên các bề mặt nghiêng khi thực hiện thao tác này. Để việc in ấn ở phiên bản mới này dễ dàng hơn, mình đã thiết kế các hộp thành vật thể rỗng, có thể in trực tiếp bằng mọi phần mềm slicer.

File nguồn tham số (Parametric)

Bạn có thể tìm thấy file Fusion 360 đính kèm với các thông số người dùng được sắp xếp ngăn nắp để tùy chỉnh width (chiều rộng), length (chiều dài) và height (chiều cao). Khi thay đổi các thông số này, mọi kích thước sẽ tự động cập nhật.

Đôi khi Fusion không tính toán được tất cả các chi tiết ngay lần đầu. Trong trường hợp đó, hãy chọn Modify → Compute All. Lưu ý rằng file này khá nặng và Fusion có thể trông như bị treo khi bạn thay đổi giá trị, hãy kiên nhẫn đợi nhé.

Hướng dẫn in

Không yêu cầu cài đặt đặc biệt nào.

Các mô hình liên quan

• Sự đổi mới của mình đối với phần đế lưới Gridfinity.

Nhật ký thay đổi

• 14/02/2026: Đã thêm các rãnh đối xứng vào tất cả vách ngăn có khe 2× và 3×, cho phép chia nhỏ các thùng 2×3, 2×2 và 3×3. Tính năng này trước đây đã bị loại bỏ vì lý do thẩm mỹ. Phiên bản rãnh một mặt vẫn khả dụng trong thư mục “Specials”. Cảm ơn @NanLi_2526257 đã góp ý.

• 13/06/2025: Đã thay đổi hình dạng nhãn theo gợi ý của @Flyespresso_296017 để chúng khớp vào rãnh giúp tăng độ cứng cáp. Việc lắp đặt có thể hơi tỉ mỉ hơn một chút, nhưng sự đánh đổi về độ ổn định và thẩm mỹ hoàn toàn xứng đáng.
