Khung mở rộng cho máy cắt laser Creality Falcon A1

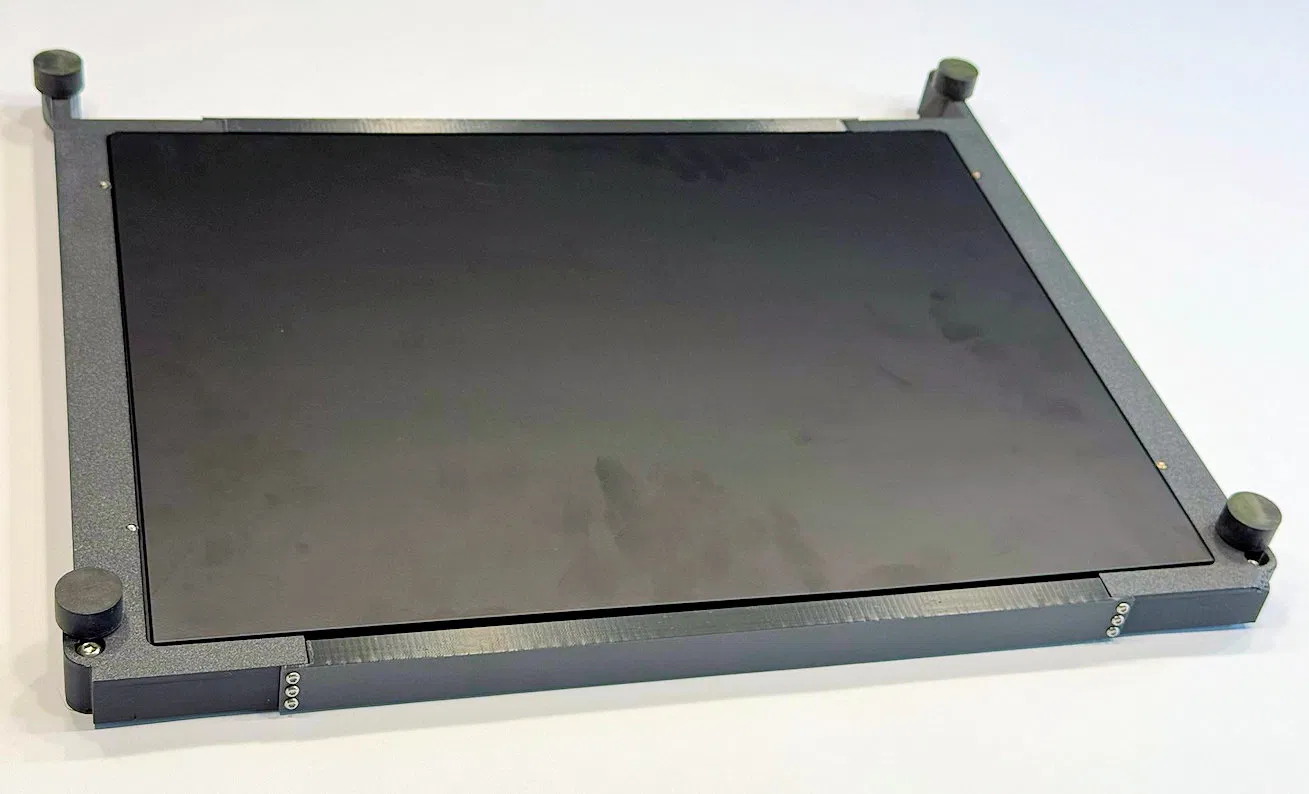

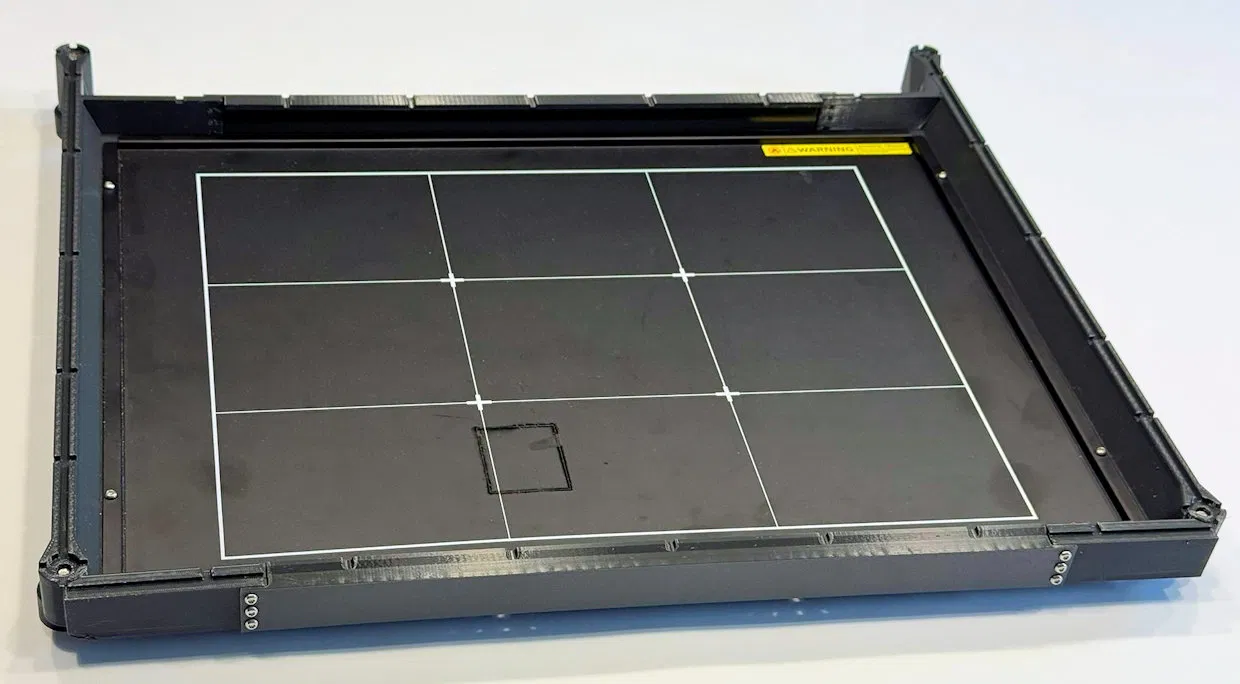

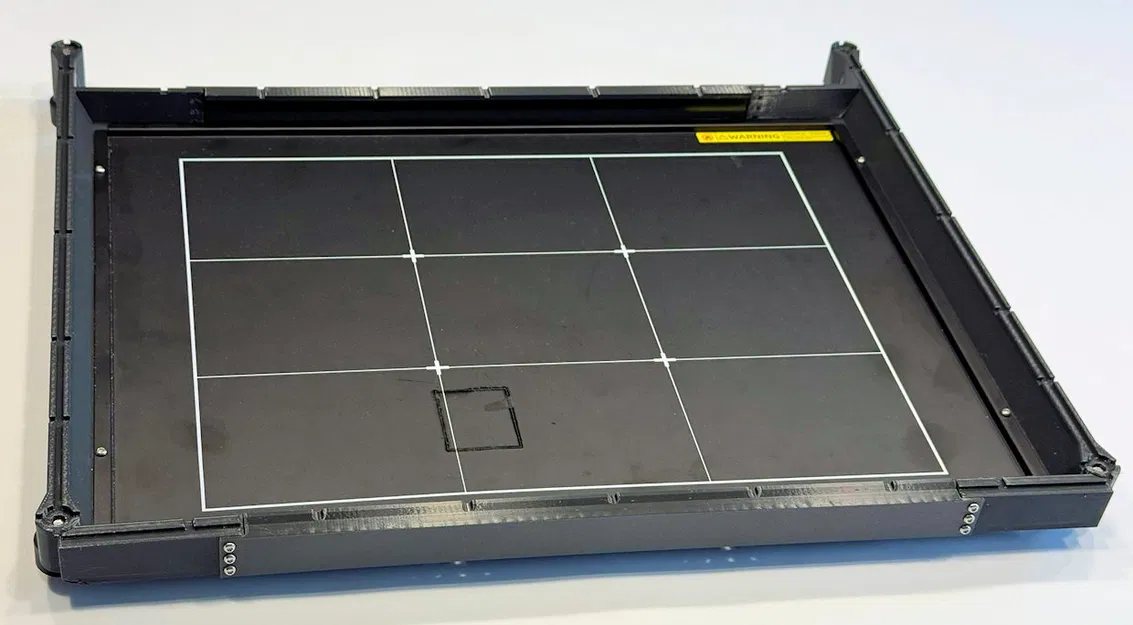

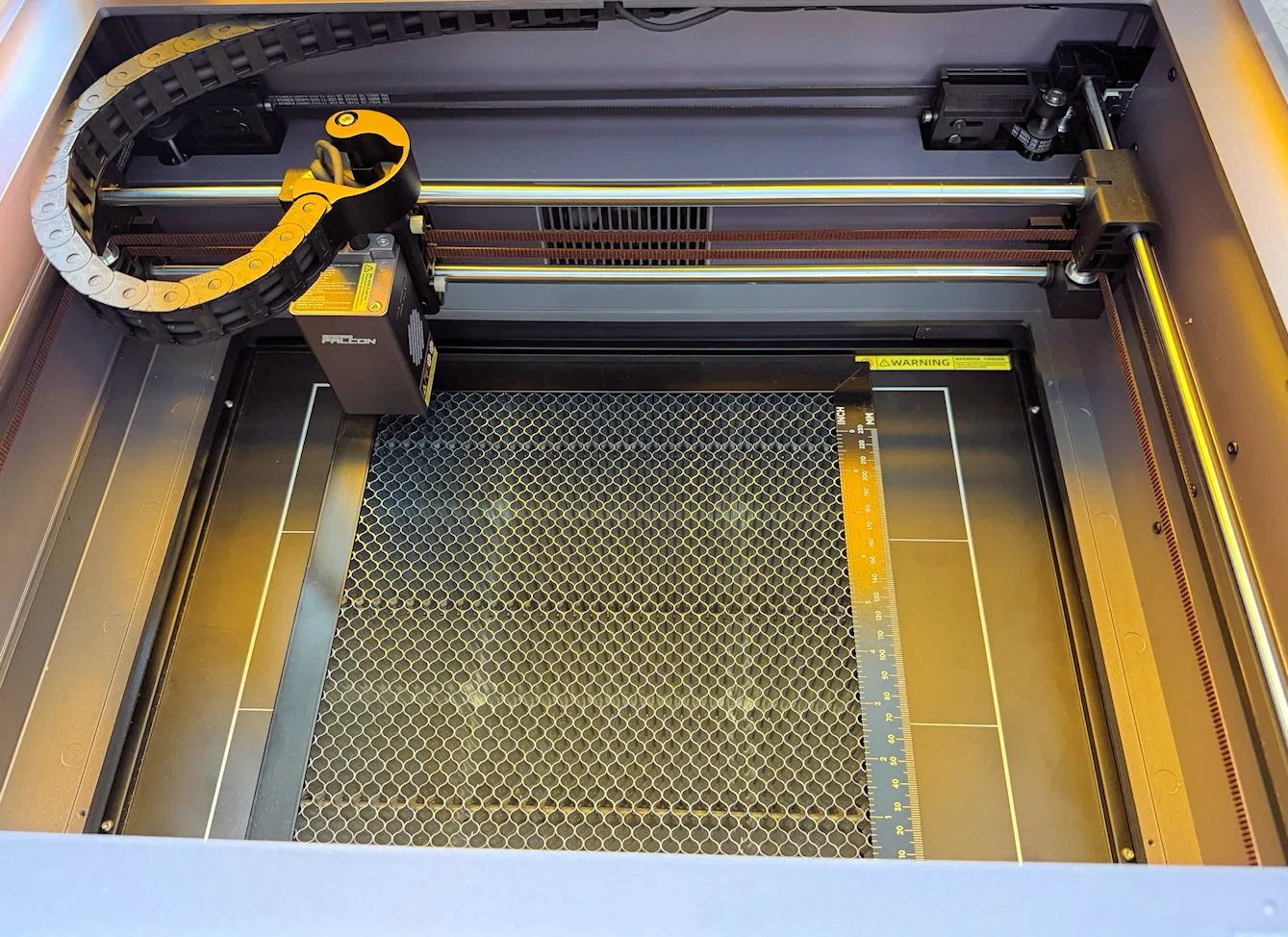

Vỏ máy của Creality Falcon A1 thường chỉ vừa với những vật rất mỏng: Ngay cả tấm tổ ong (Honeycomb) cũng không thể đặt vừa bên trong! Đó là lý do mình thiết kế bộ khung này, giúp mở rộng không gian lắp đặt của máy khắc laser thêm 25mm về chiều cao. Hơn nữa, thiết kế OpenSCAD mình xây dựng có thể tùy chỉnh các thông số để bạn có thể thay đổi chiều cao khác nếu cần.

LƯU Ý QUAN TRỌNG

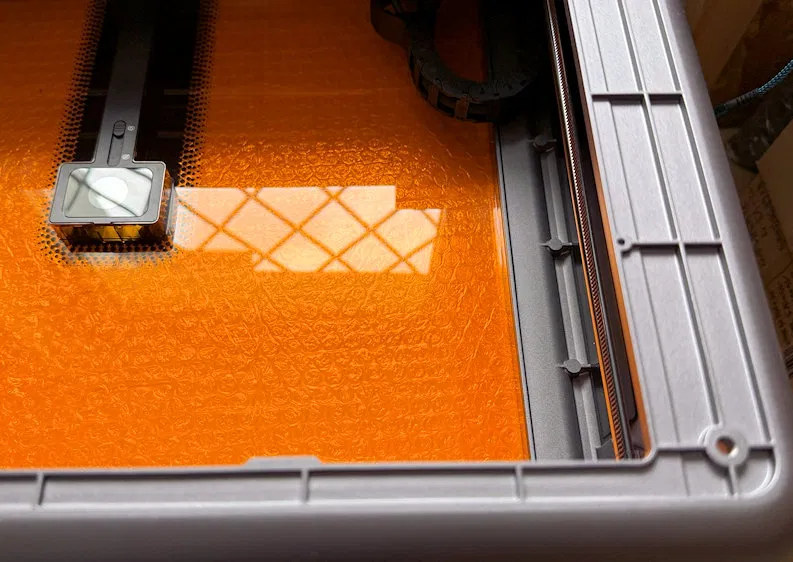

Mình đã thiết kế để phần vỏ máy gần như kín sáng ngay cả khi đã lắp thêm khung mở rộng. Mình đã cố gắng hết sức để giữ nguyên cấp độ an toàn laser của thiết bị gốc. Tuy nhiên, mình không phải là chuyên gia trong lĩnh vực này, vì vậy mình cần cảnh báo khẩn cấp rằng việc cải tiến và sử dụng thiết bị sau khi chỉnh sửa hoàn toàn là rủi ro của riêng bạn! Mình không chịu trách nhiệm cho bất kỳ thiệt hại nào do việc sử dụng thiết kế này gây ra. Hãy luôn áp dụng các biện pháp phòng ngừa cần thiết để vận hành máy laser một cách an toàn!

In ấn

Mình khuyến khích in 4 chi tiết bằng nhựa PETG với chiều cao lớp in (layer height) 0.25mm. Do kích thước của các bộ phận, bạn cần điều chỉnh hệ số co ngót theo chiều X và Y trong slicer tùy thuộc vào loại nhựa và máy in của bạn. Trong trường hợp của mình, mình đã dùng hệ số scale 100.09% cho các tấm bên và 100.51% cho tấm trước và sau khi in bằng nhựa Prusament Recycled PETG.

Lắp ráp

Bạn cần chuẩn bị các linh kiện sau để lắp ráp:

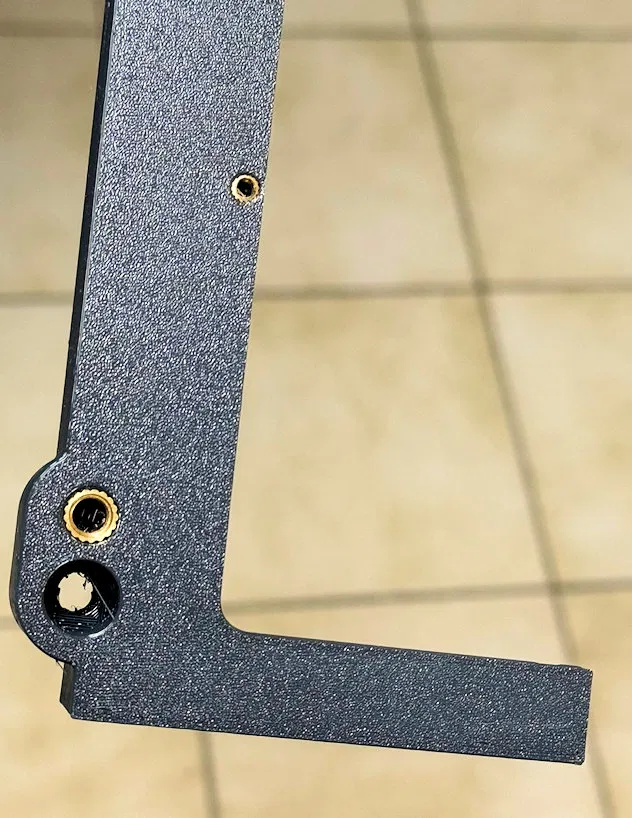

• 4 cái M6 heat insert nuts để bắt vít chân máy gốc vào khung.
• 4 cái M3x4mm heat insert nuts để bắt tấm đế gốc vào khung.
• Tấm đế (tháo từ máy ra và lắp vào khung bằng 4 ốc gốc).

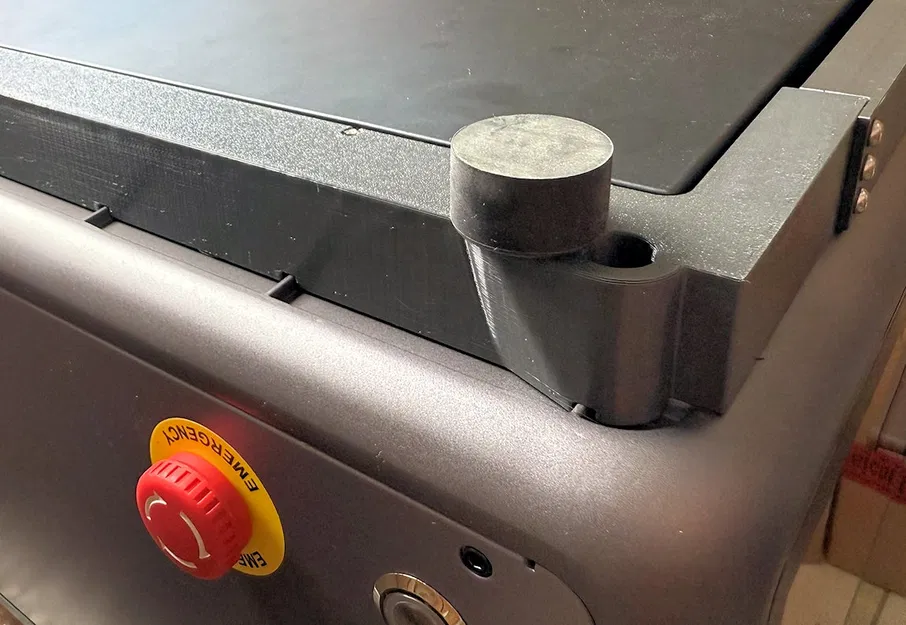

• 4 ốc M6x20mm đầu bằng để gắn khung vào máy thay cho chân đế gốc.
• 12 ốc M3x6mm đầu bằng để gắn phần mặt trước và sau vào các tấm bên.

Nếu các chi tiết không khớp nhau, có thể bạn cần điều chỉnh lại hệ số scale khi in (xem phần trên).

Mã nguồn

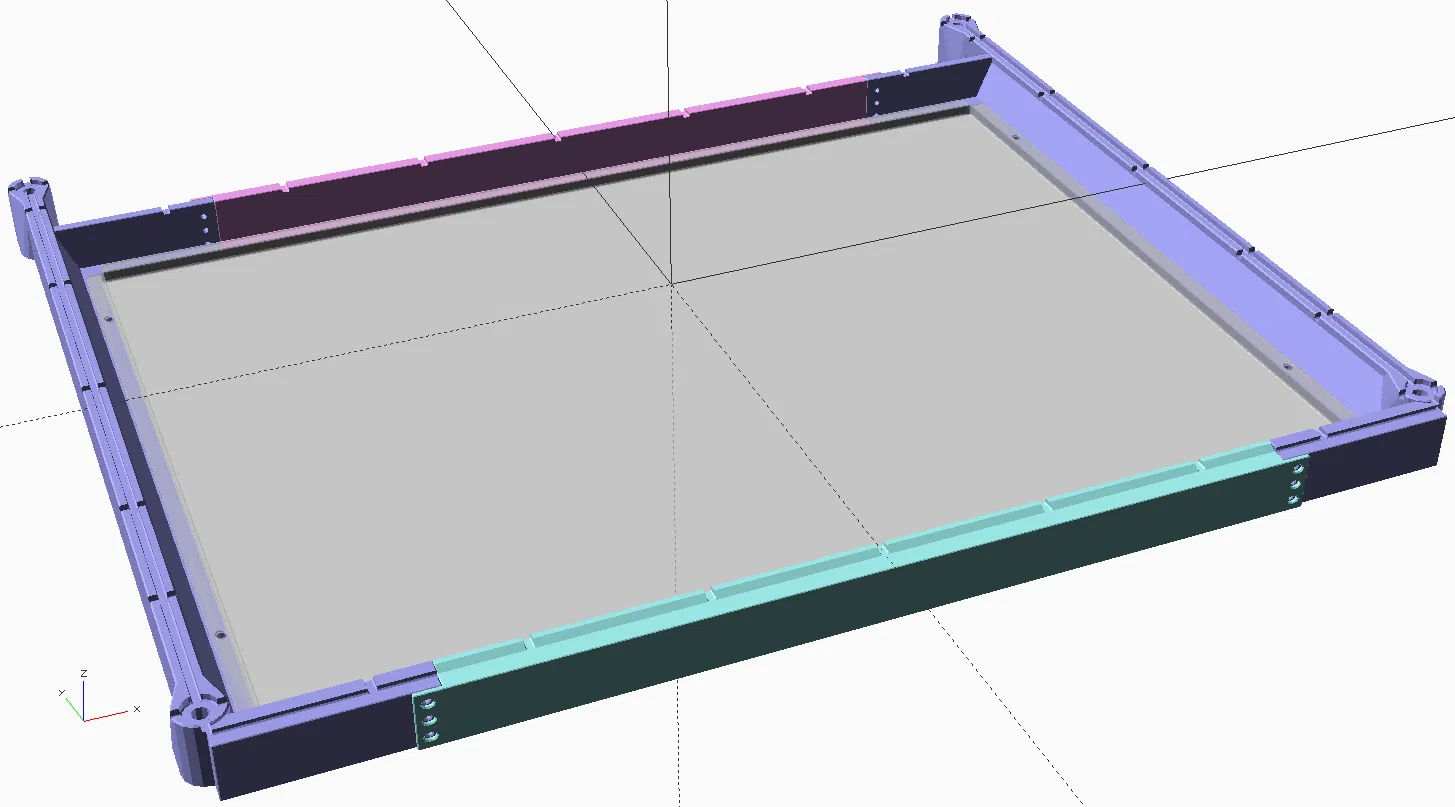

Chi tiết này được thiết kế bằng OpenSCAD. Mình đã cung cấp mã nguồn để bạn tải về, giúp bạn có thể điều chỉnh thiết kế theo nhu cầu. Quan trọng nhất là: Bạn có thể tăng chiều cao chỉ bằng cách thay đổi một con số.

Chúc bạn in ấn thành công!

Nếu bạn thấy thiết kế này hữu ích, hãy nhấn like và đăng ảnh sản phẩm sau khi in vào phần bình luận nhé.
