Bộ chuyển đổi (Adapter) thanh ray dẫn hướng cho cưa đĩa Makita DSS501

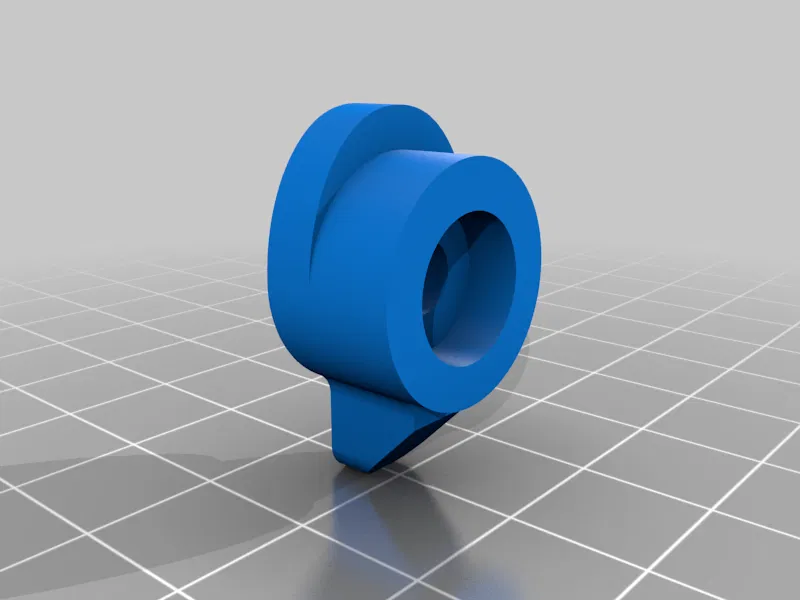

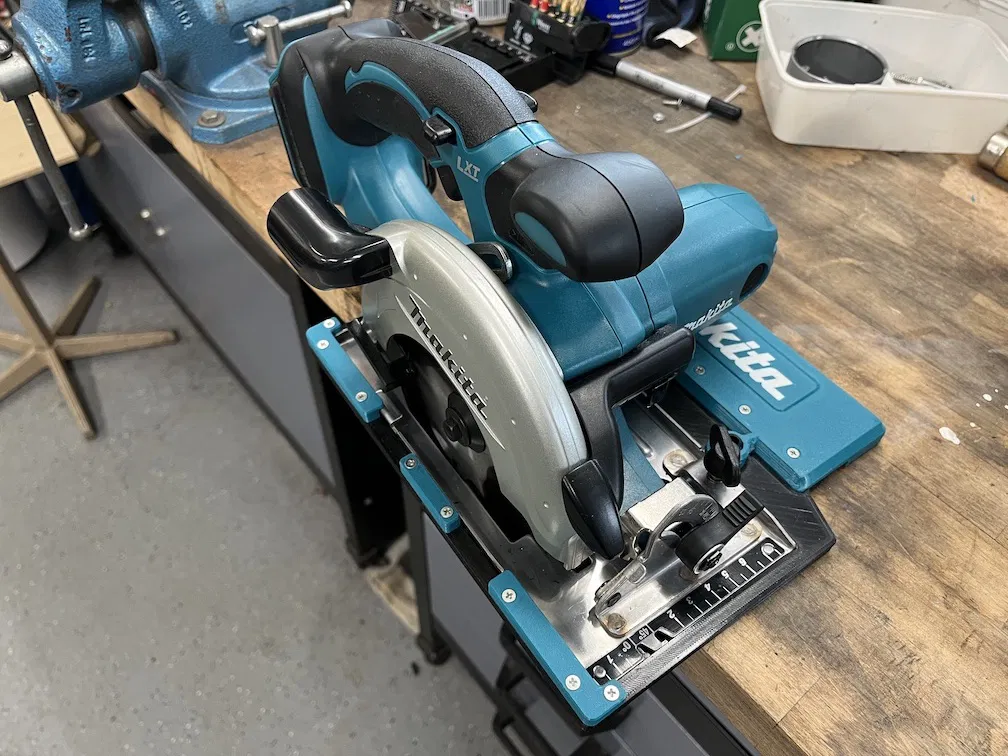

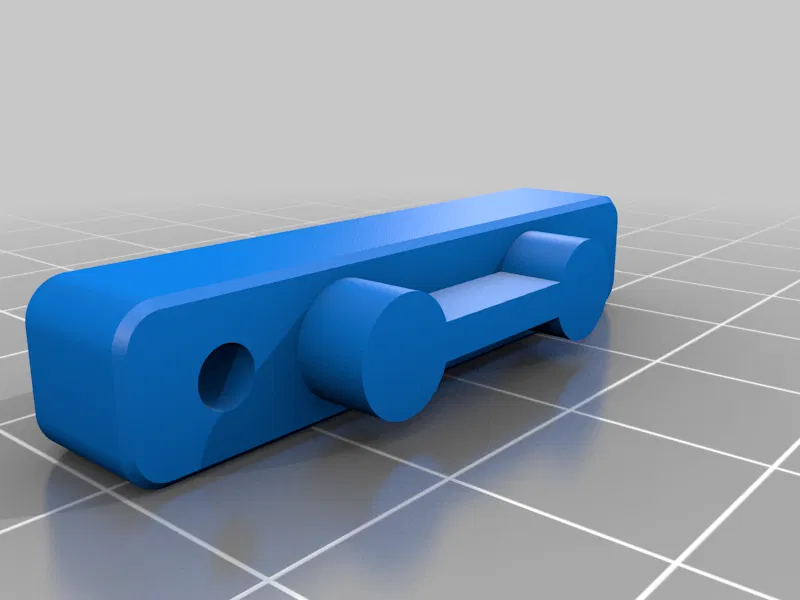

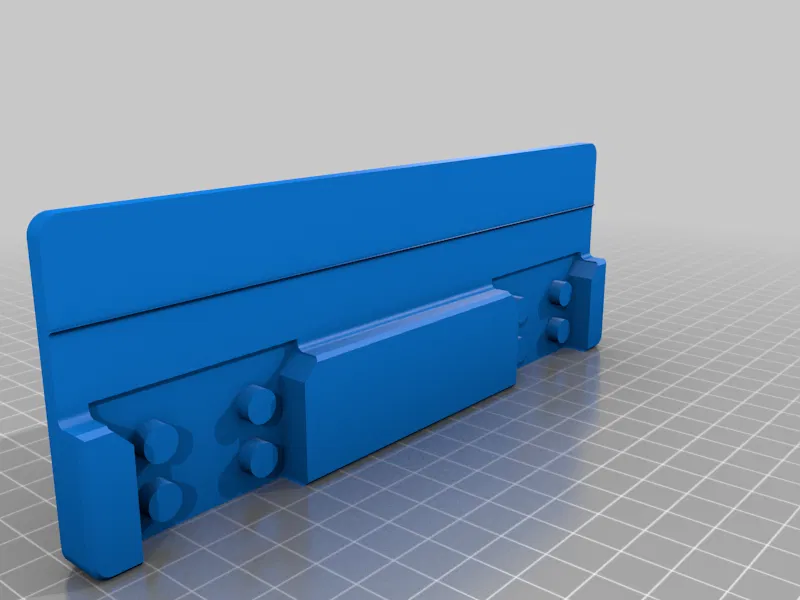

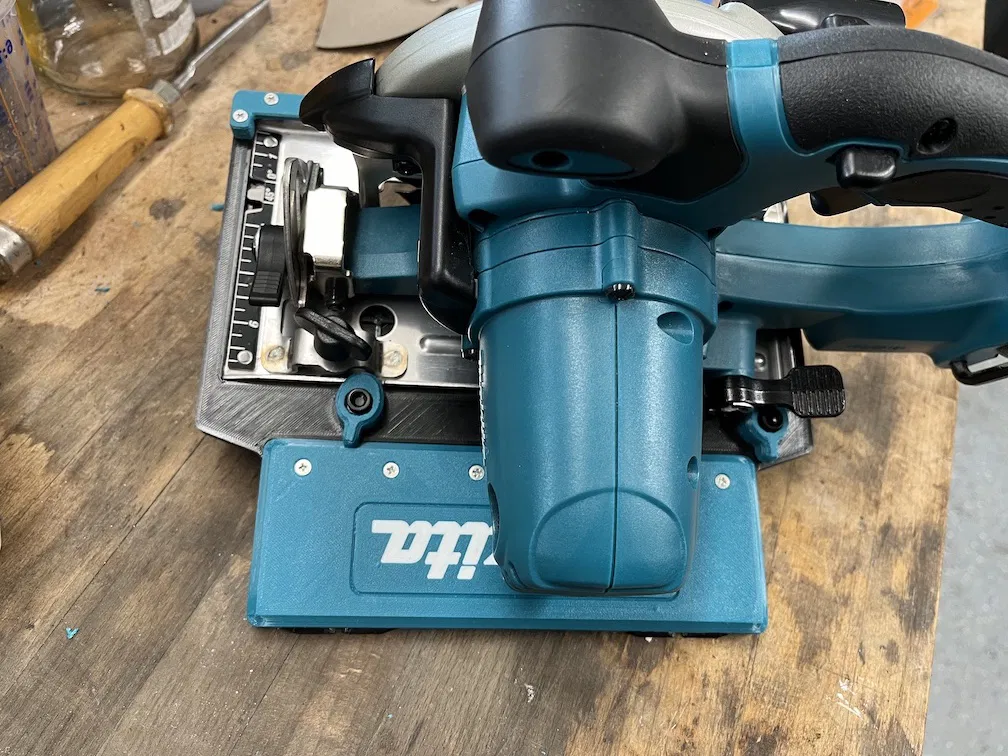

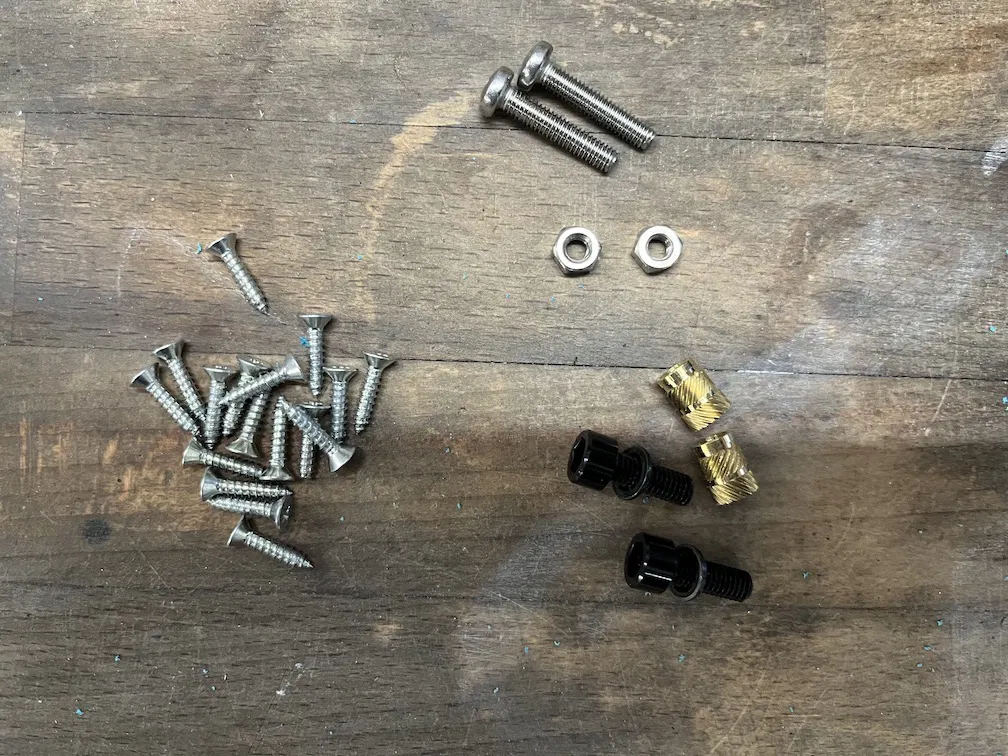

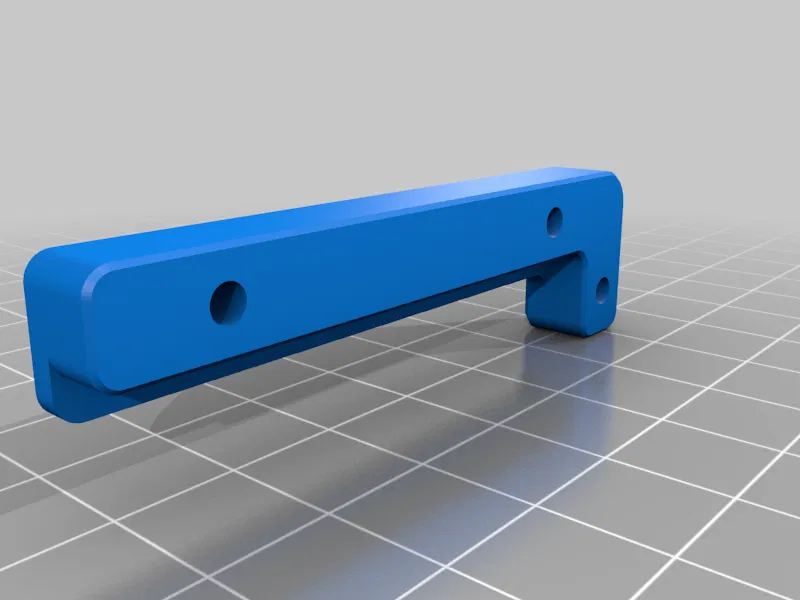

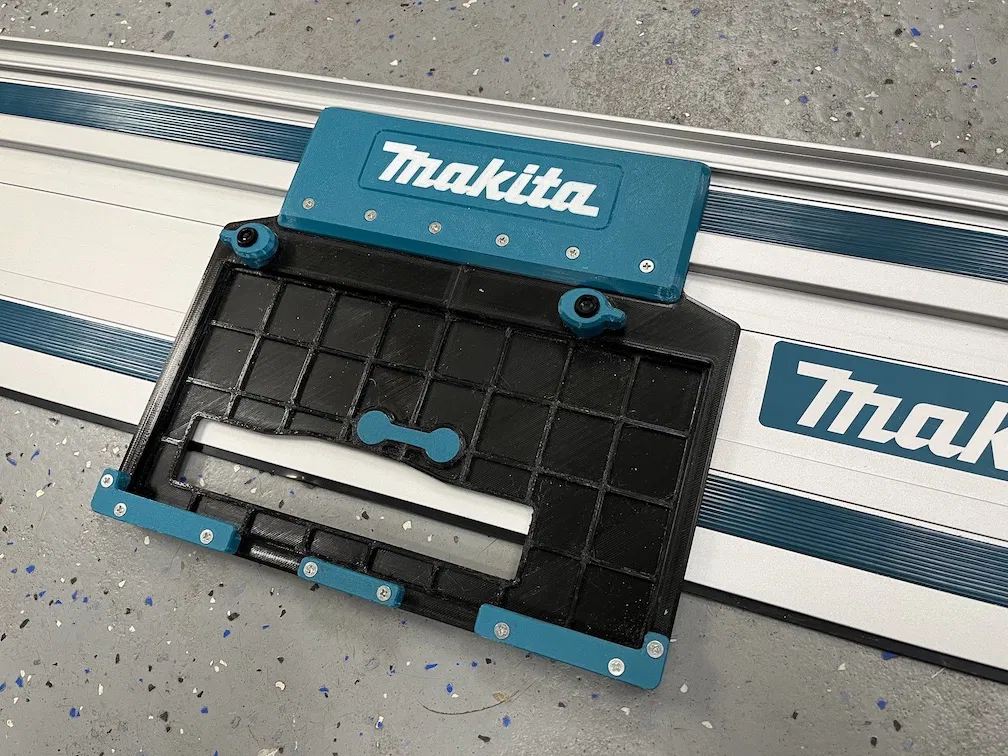

Đây là adapter cho thanh ray dẫn hướng của cưa đĩa Makita SHDDD501. Adapter này giúp bạn sử dụng chiếc cưa đĩa 18V nhỏ gọn của Makita trên thanh ray dẫn hướng của hãng (hoặc các loại tương thích như Festool và những thương hiệu khác). Bộ phận này có các khối căn chỉnh có thể điều chỉnh linh hoạt để đảm bảo cưa khớp hoàn hảo và chính xác với thanh ray. Bạn có thể tháo lắp cưa nhanh chóng và dễ dàng nhờ vào 2 núm khóa. Logo Makita được tích hợp sẵn trong lưới (mesh) của phần trượt, bạn có thể in bằng màu khác để tạo điểm nhấn. Các linh kiện phần cứng cần chuẩn bị: - 22 ốc vít tự cắt (self-tapping) nhỏ 3x10mm - 2 bu-lông M4 x 20mm (đầu tròn) + đai ốc. Cho các núm khóa: - 2 bu-lông M5 x 15mm (đầu lục giác hoặc đầu chìm) - 2 đai ốc cấy (threaded inserts) hoặc giải pháp tương đương. Thiết kế này tối ưu để in trên các máy in 3D khổ nhỏ (như Prusa Mini 18x18cm). Ngoài ra, chúng tôi cũng có sẵn tùy chọn đế liền (sawpart) một mảnh. Mọi góp ý hoặc nhận xét của mọi người đều rất quý giá, nếu thấy thiết kế này hữu ích, mong bạn cân nhắc ủng hộ một chút nhé. Cập nhật: (03-01-2024) V2, di dời núm khóa phía trước, làm đế lớn hơn một chút để cưa vừa khít hơn + vài điều chỉnh nhỏ cho các khối căn chỉnh. Cập nhật: (20-02-2024 v2.2) thêm tấm đế liền cho máy in lớn, loại bỏ các phần hỗ trợ (supports) thừa. ##### Thiết lập in: Rafts: Không Supports: Không Resolution: 0.20 Infill: 20% - 40% Filament: Loại nào cũng được nhưng khuyên dùng PETG hoặc ASA/ABS Ghi chú: Không cần in support cho bất kỳ chi tiết nào nếu đặt đúng vị trí trên bàn in! Cả núm khóa và khối căn chỉnh đều cần in 2 cái. Hãy đảm bảo chi tiết có đủ các lớp phủ (solid layers) cần thiết. Màu Makita tương đồng với mã màu RAL5021 (xanh nước biển).
