PaScn3D Mk.0 - Máy quét 3D [Phiên bản cuộc thi PrusaPrinters]

TomaszP_4776

TomaszP_4776 TomaszP_4776

Nâng cấp máy in Prusa i3 Mk3 thành máy quét 3D chỉ với các linh kiện in sẵn. Dự án PaScn3D Mk.0 giúp bạn quét vật thể dễ dàng, chính xác cao mà không cần thêm động cơ điện tử phức tạp.

👁️
13.4K
Lượt Xem
❤️
322
Lượt Thích
📥
820
Lượt Tải
Cập Nhật Mar 18, 2026
Chi tiết
Tải xuống
Bình Luận
Khoe bản in
Remix

Mô tả

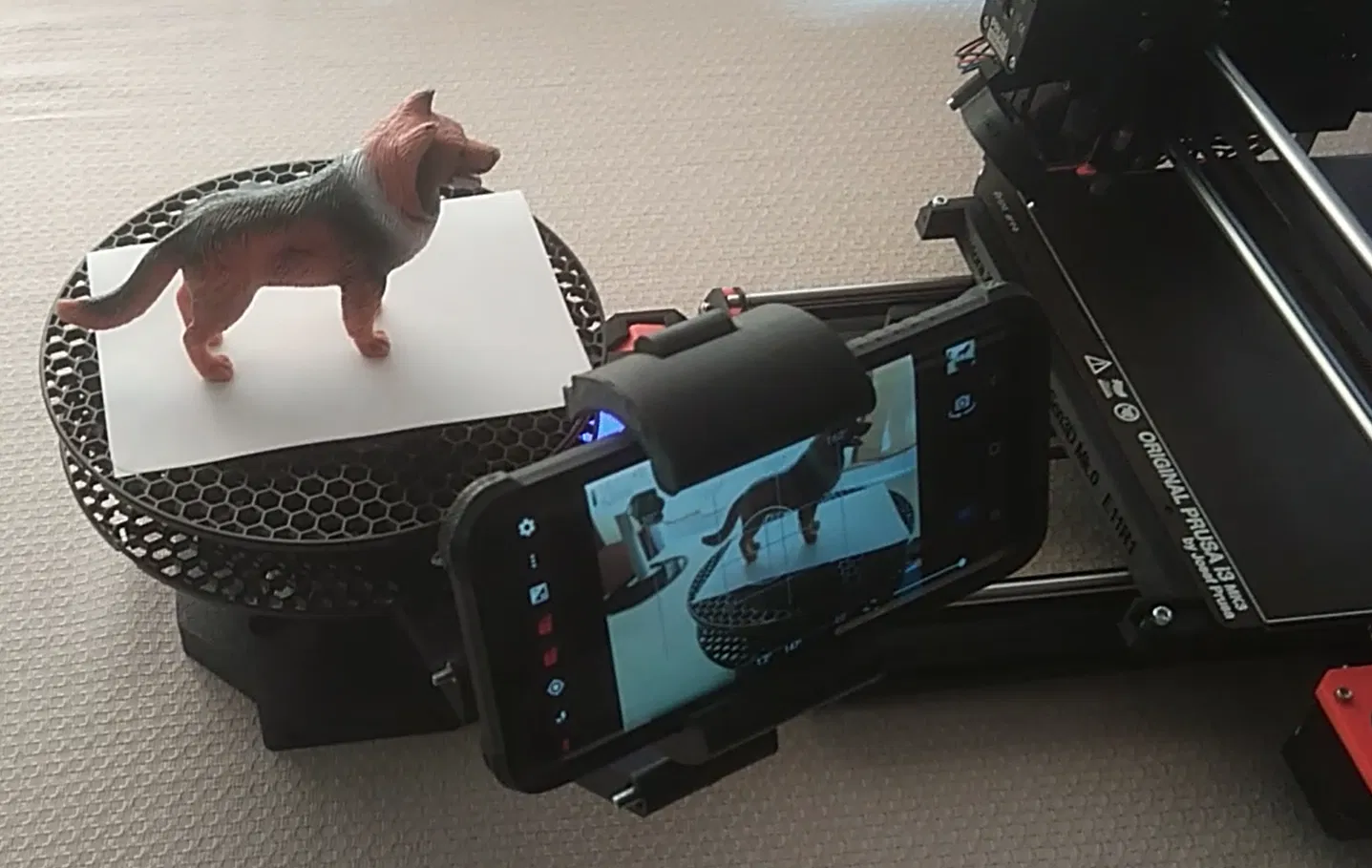

Biến chiếc Prusa i3 Mk3 của bạn thành máy quét 3D chuyên nghiệp!

Các tính năng chính:

  1. Dự án được chuẩn bị để in trên mọi loại máy in 3D, ví dụ như Prusa Mk3 hoặc Mk2.5.
  2. Không cần thêm linh kiện điện tử (stepper motors, bộ điều khiển...). Nếu bạn đã có máy in, bạn đã có sẵn tất cả linh kiện cần thiết!

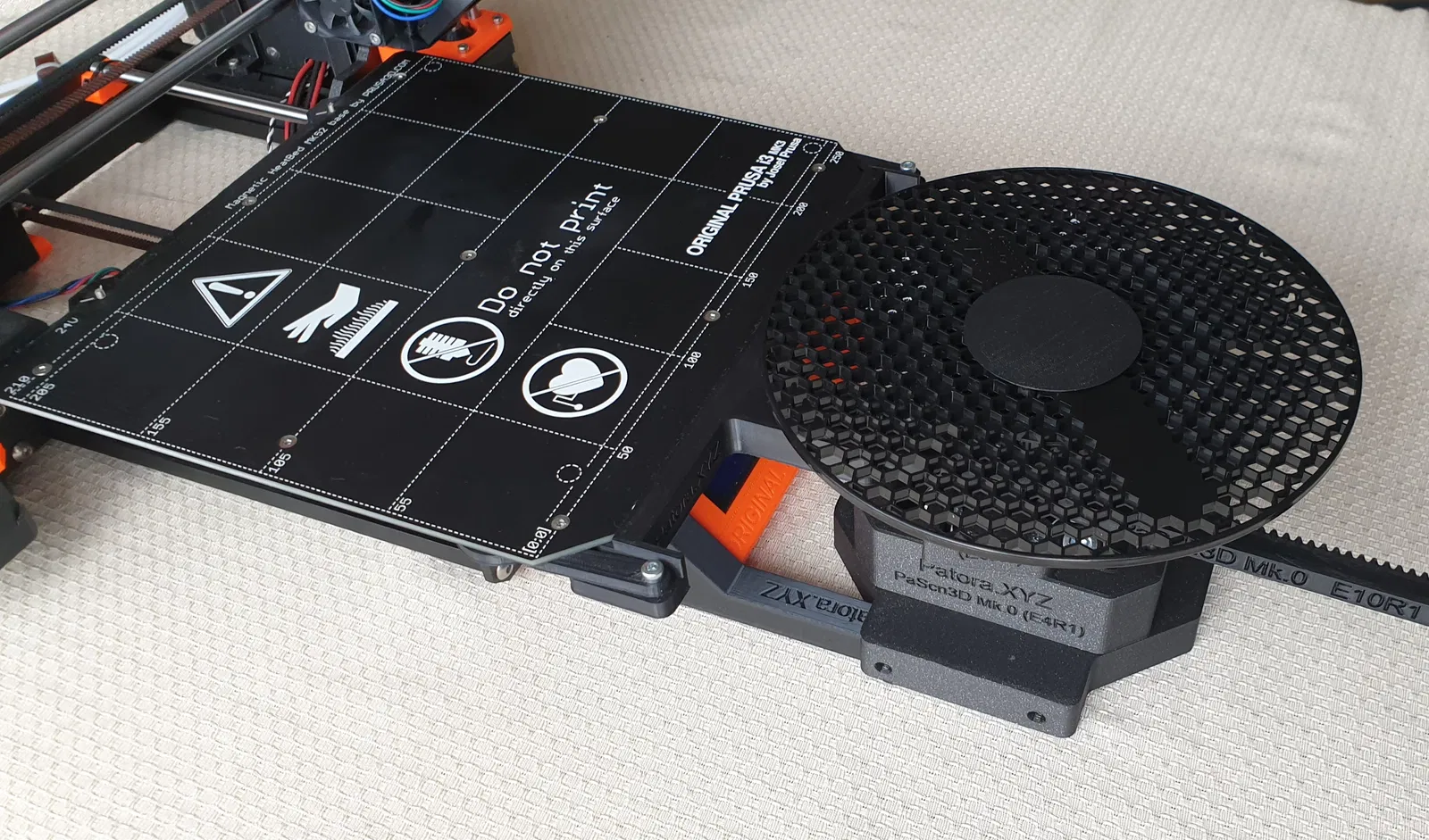

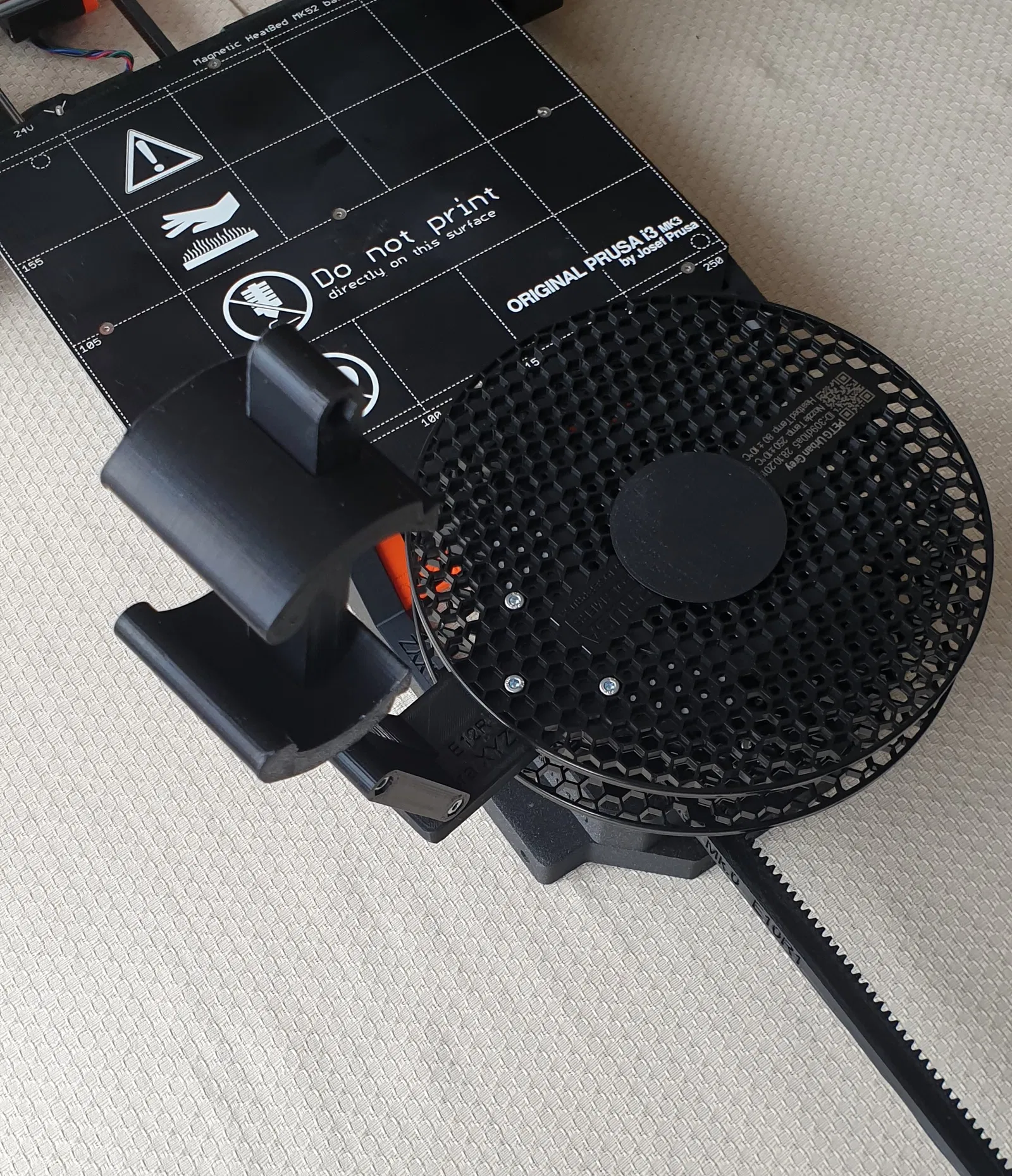

  3. Kết nối PaScn3D với máy in Prusa chỉ trong một phút (đã kiểm chứng!) – giá đỡ chuyên dụng được thiết kế vừa vặn với thiết bị.
  4. Tính mô-đun – dễ dàng tùy biến cho các máy in khác mà không cần thay đổi thiết kế cơ bản.
  5. Độ chính xác cao – điều khiển xoay bàn xoay với độ chính xác từ 0.1 độ trở xuống.

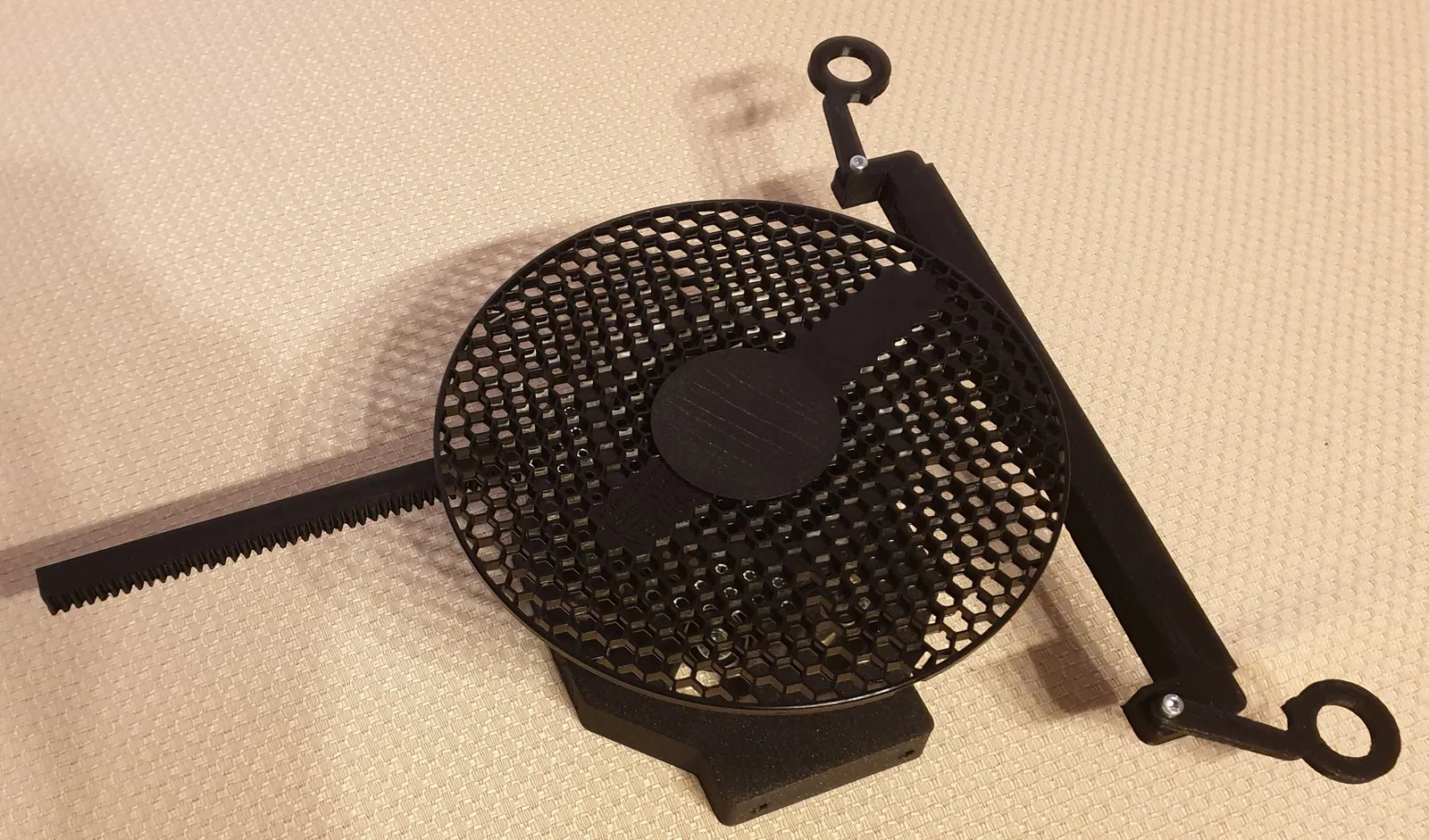

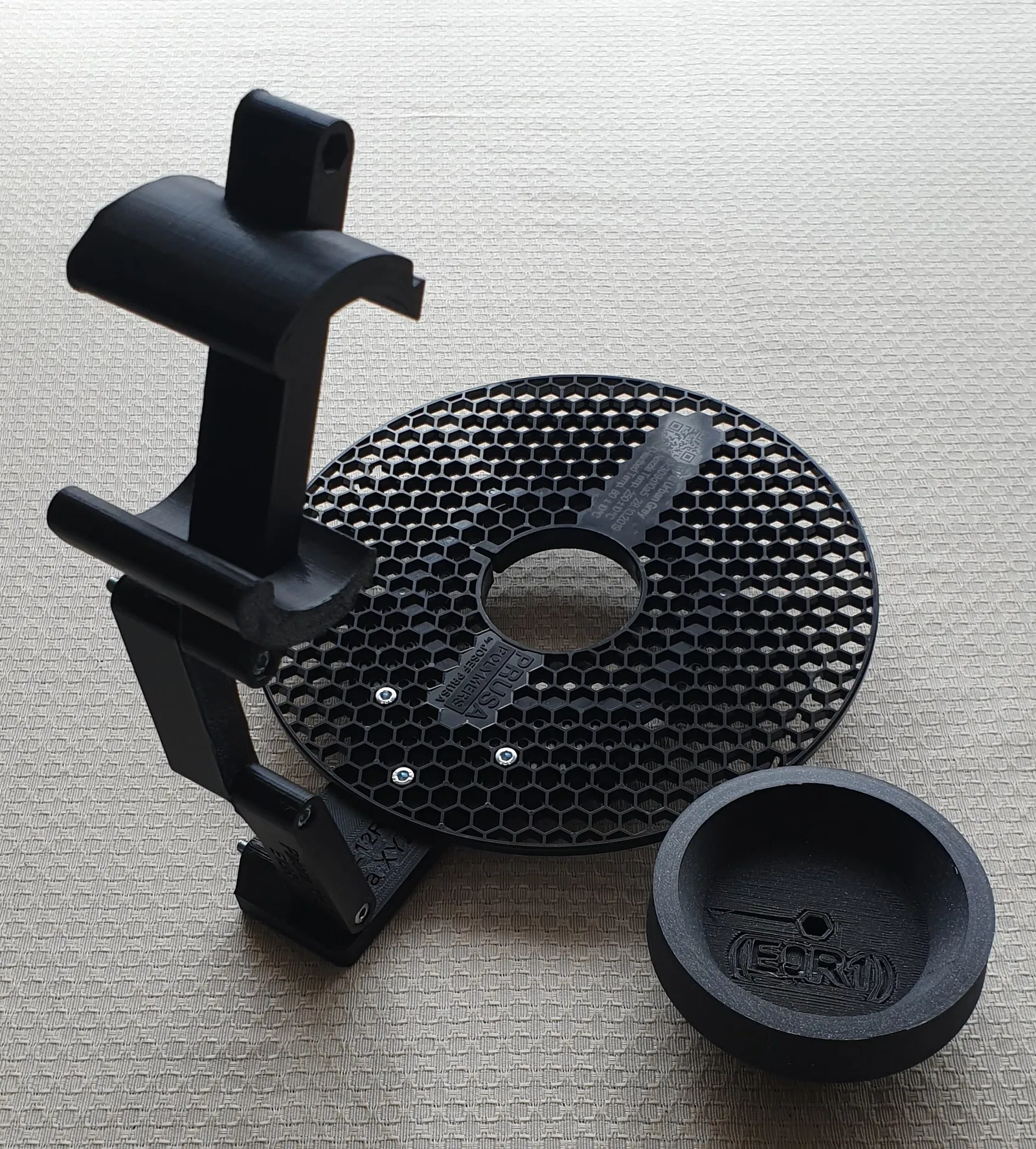

  6. Độ bền cao – đã kiểm nghiệm với vật thể 5kg. Có hai chế độ vận hành – bàn xoay hoặc bàn cố định với camera di động – bạn có thể chọn phương pháp quét phù hợp.

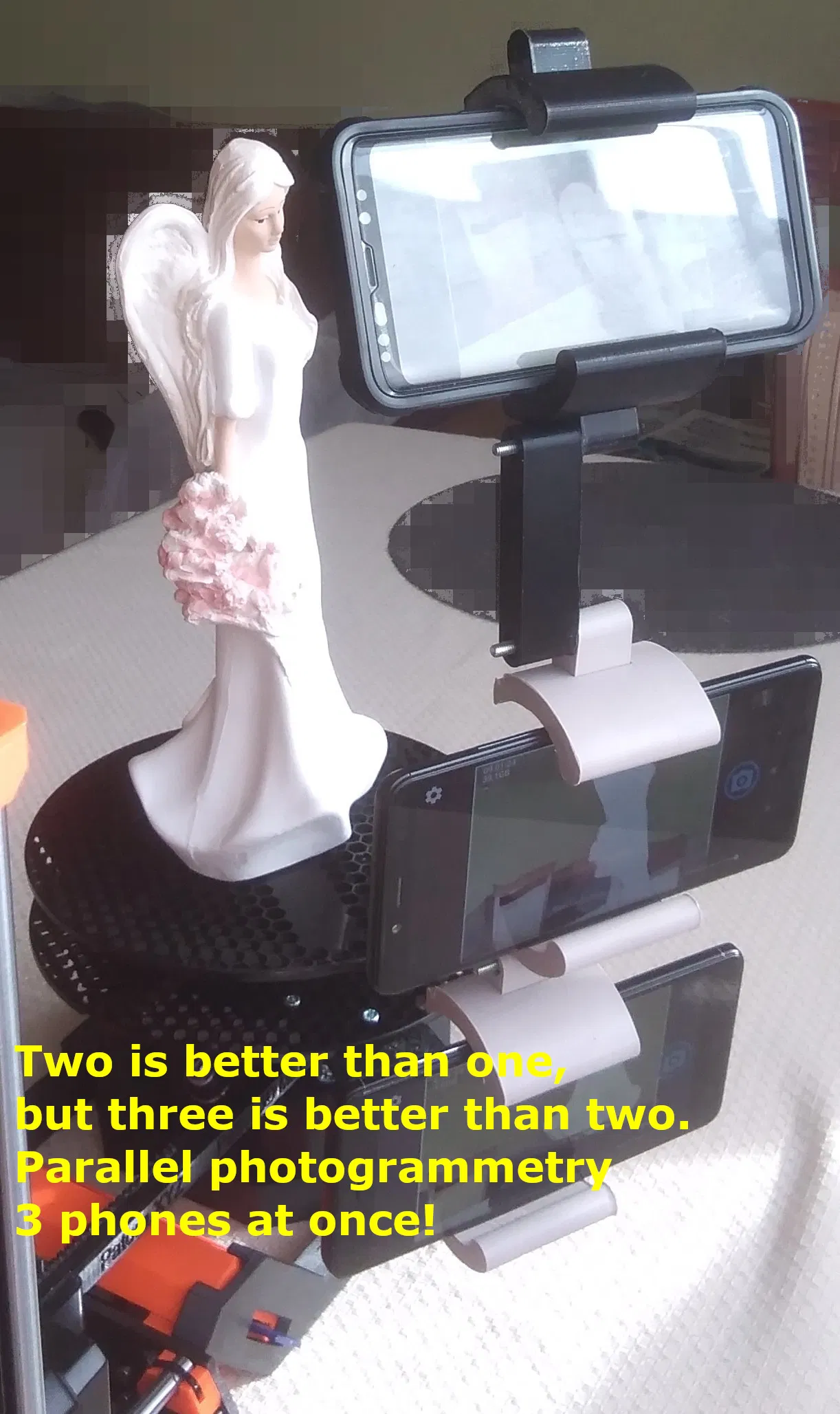

  7. Quét ngoại tuyến (off-line) không cần máy tính – chỉ cần điện thoại di động.
  8. Tương thích với Octoprint và Octolapse.

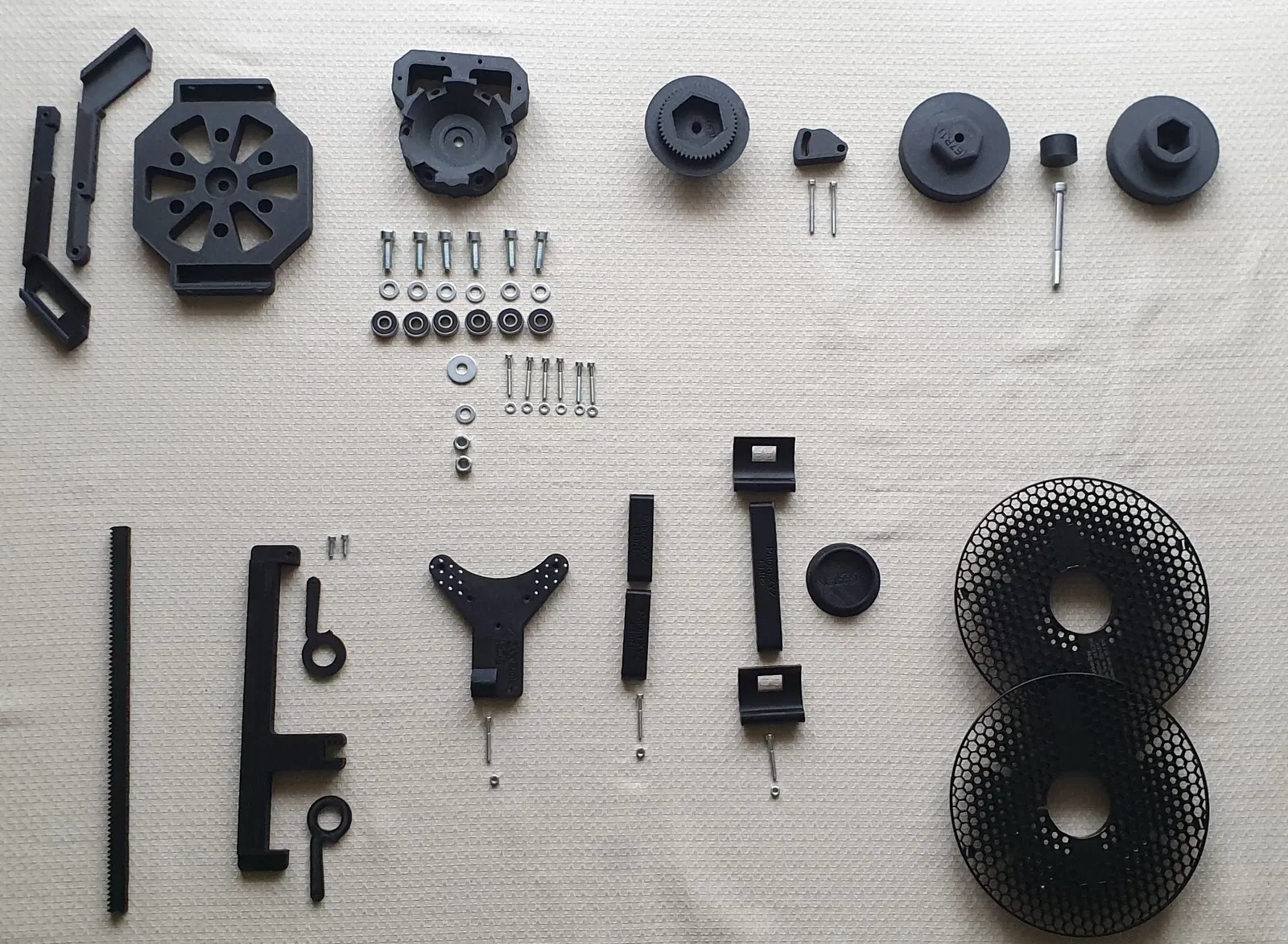

Những gì bạn cần để lắp ráp:

  • Máy in 3D để in các linh kiện – mẫu hiện tại tên là PaScn3D Mk.0 PrusaPrinters Contest Edition. Đố biết tại sao đấy?
  • 1kg nhựa Prusament PLA hoặc PETG – tôi tận dụng các cuộn nhựa rỗng để lắp ráp thiết bị (rất thân thiện với môi trường).
  • Ốc vít M4, M8, đai ốc, vòng đệm – vui lòng xem chi tiết tại hướng dẫn lắp ráp.

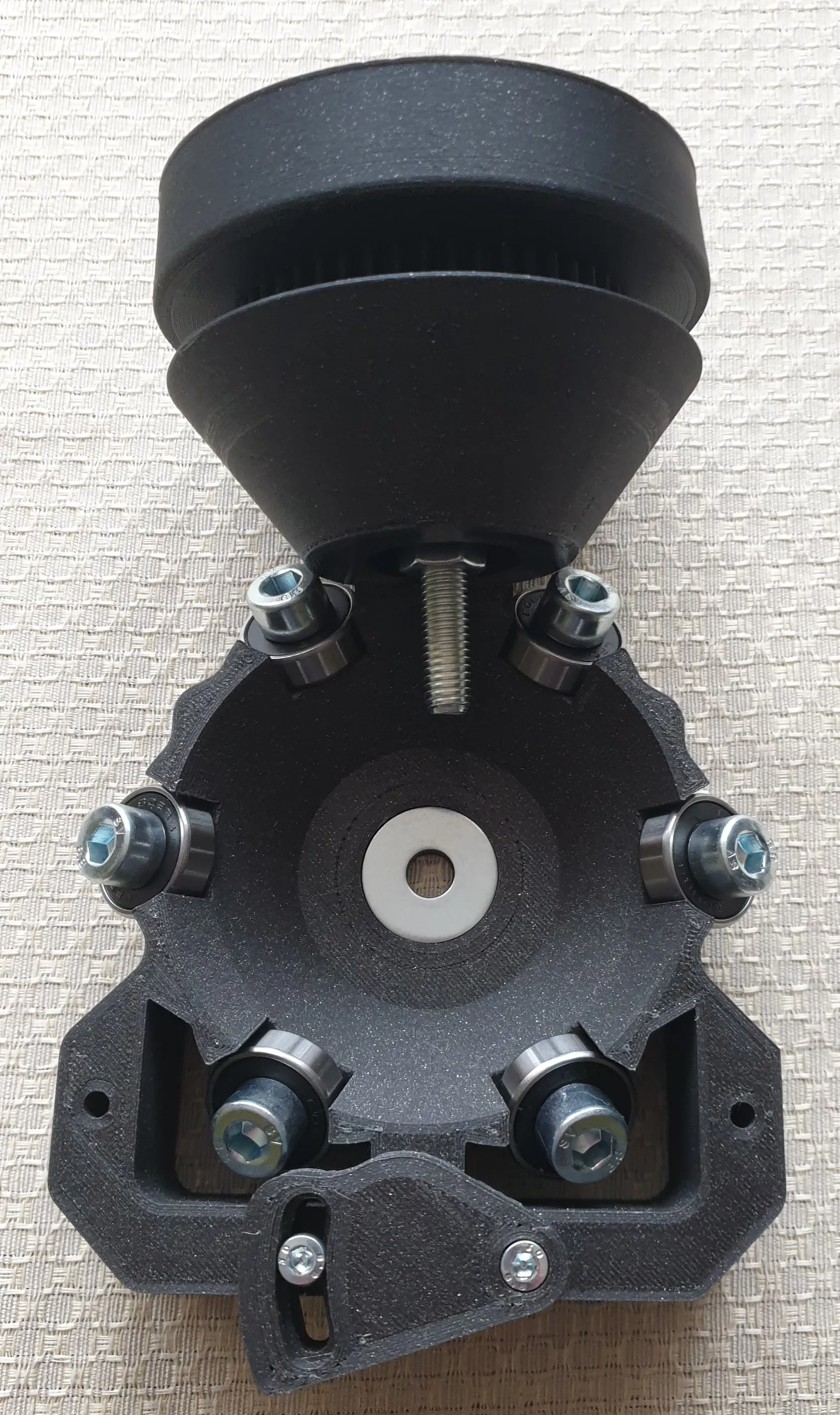

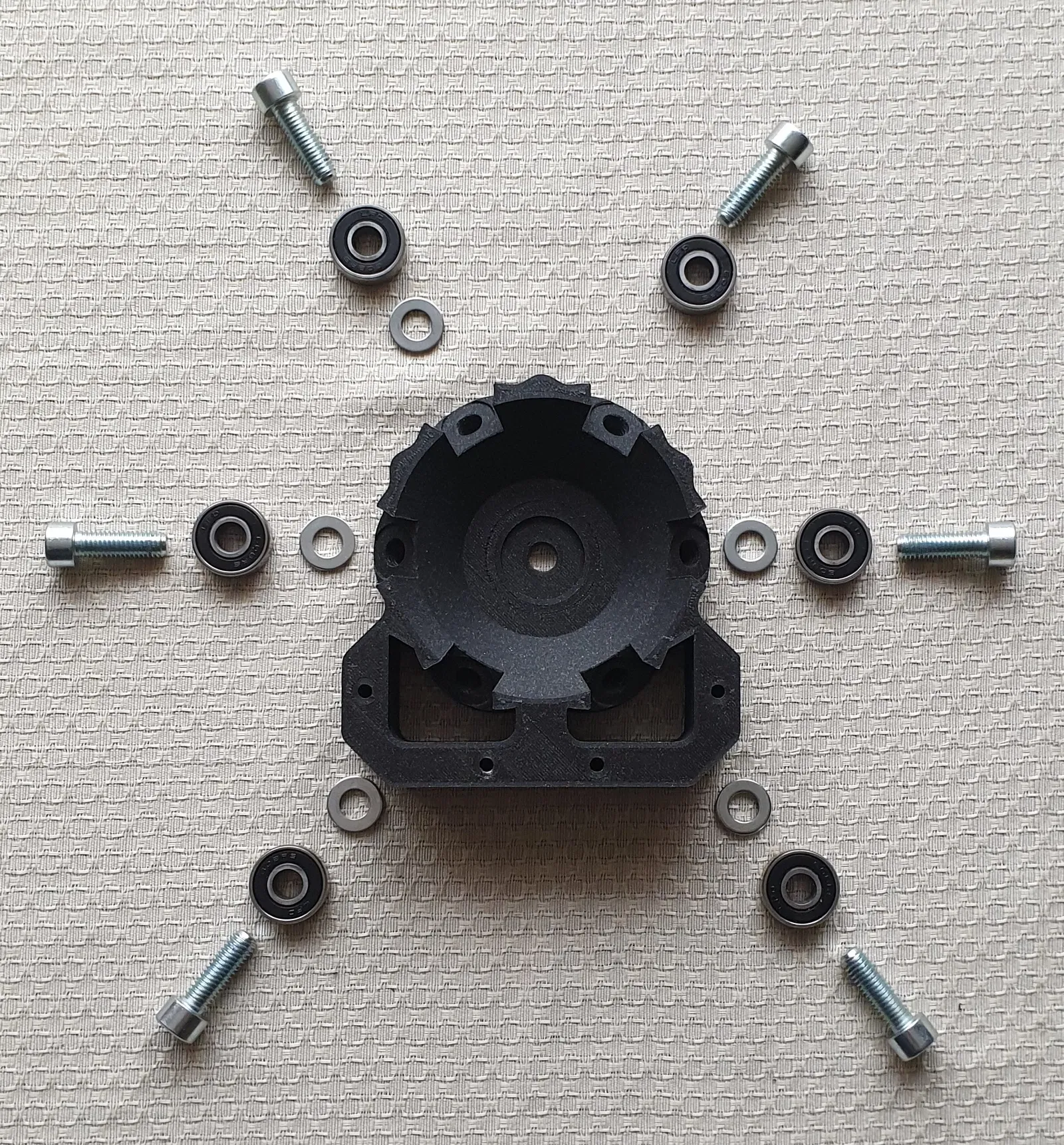

  • Dự án sử dụng 6 vòng bi từ bộ cấp liệu MMU2 để ổn định bàn xoay cho vật nặng. Bạn có thể xây dựng mà không cần nó.
  • Mất khoảng 62 giờ để in và một ngày để lắp ráp.
  • Một ít bánh ngọt để giữ bình tĩnh khi lắp.

PaScn3D Mk.0 được tạo ra sau hàng chục bản in thử nghiệm và vô số ý tưởng mới. Cuộc thi PrusaPrinters chỉ là động lực giúp ý tưởng này hoàn thiện nhanh hơn.

Hy vọng dự án này sẽ góp phần phổ biến việc tạo ra các bản sao 3D bằng máy in gia đình. Tên gọi được chọn phản ánh đúng bản chất của thiết bị. Ngoài ra, Google hay Bing vẫn chưa biết đến nó (chưa đâu nhé)!

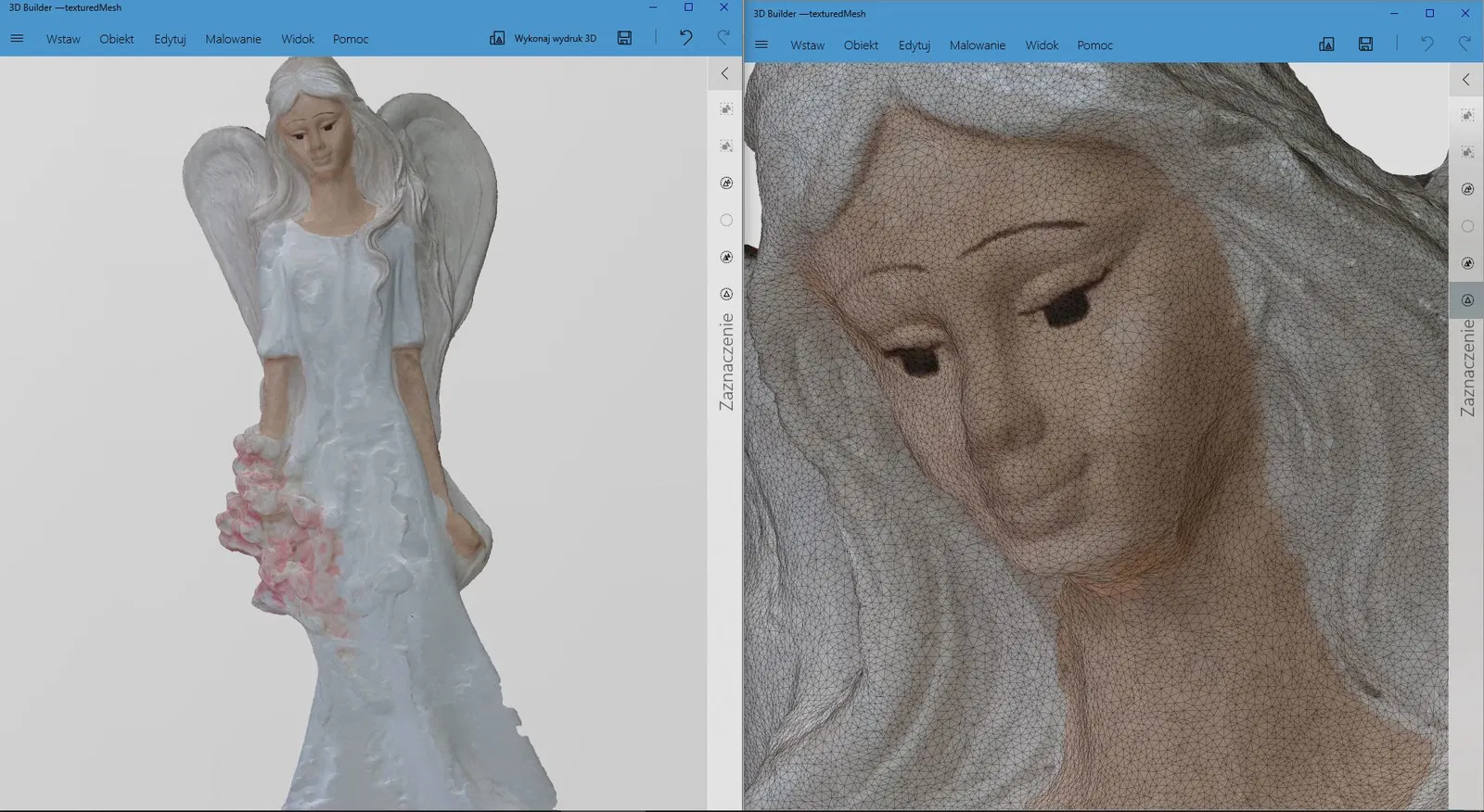

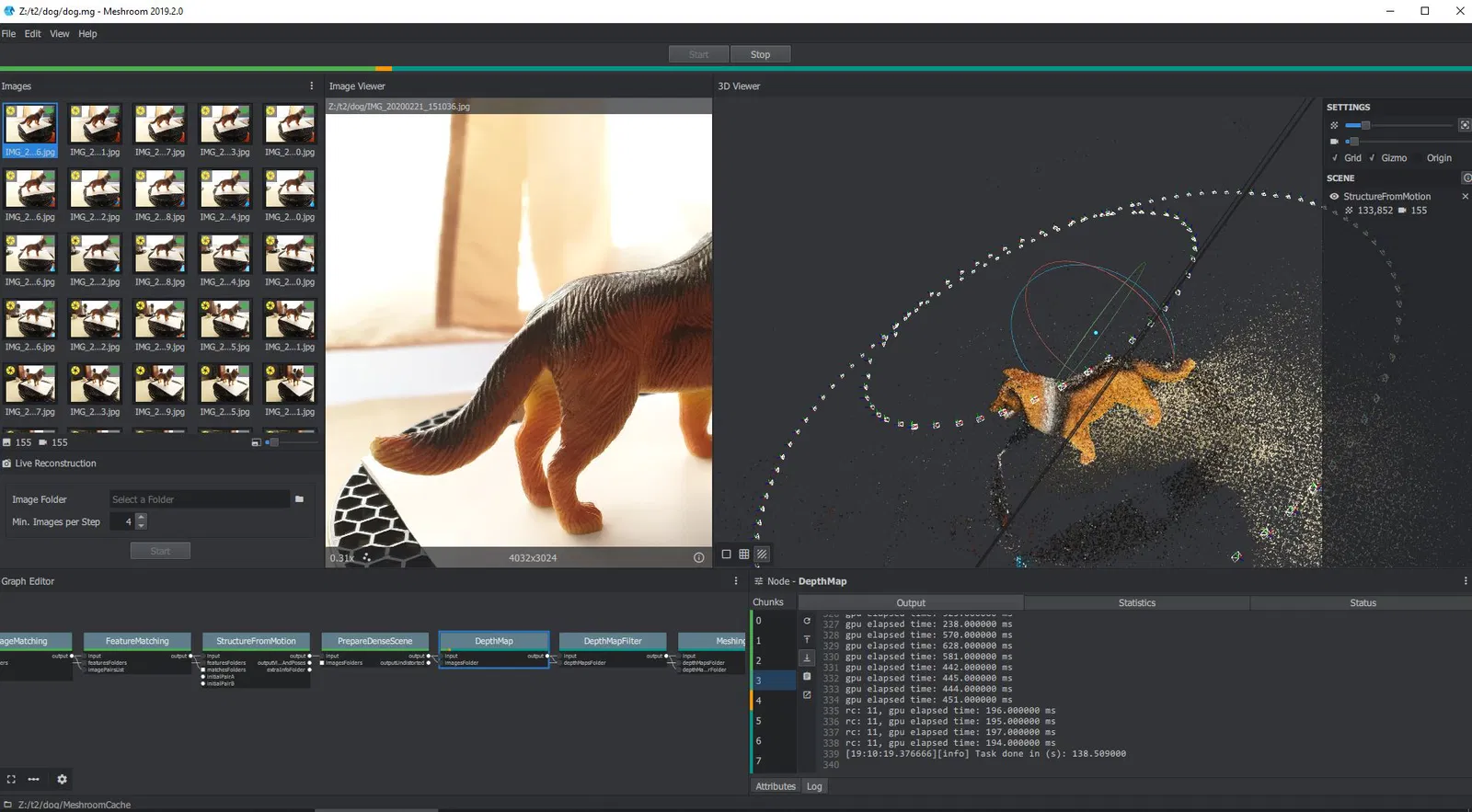

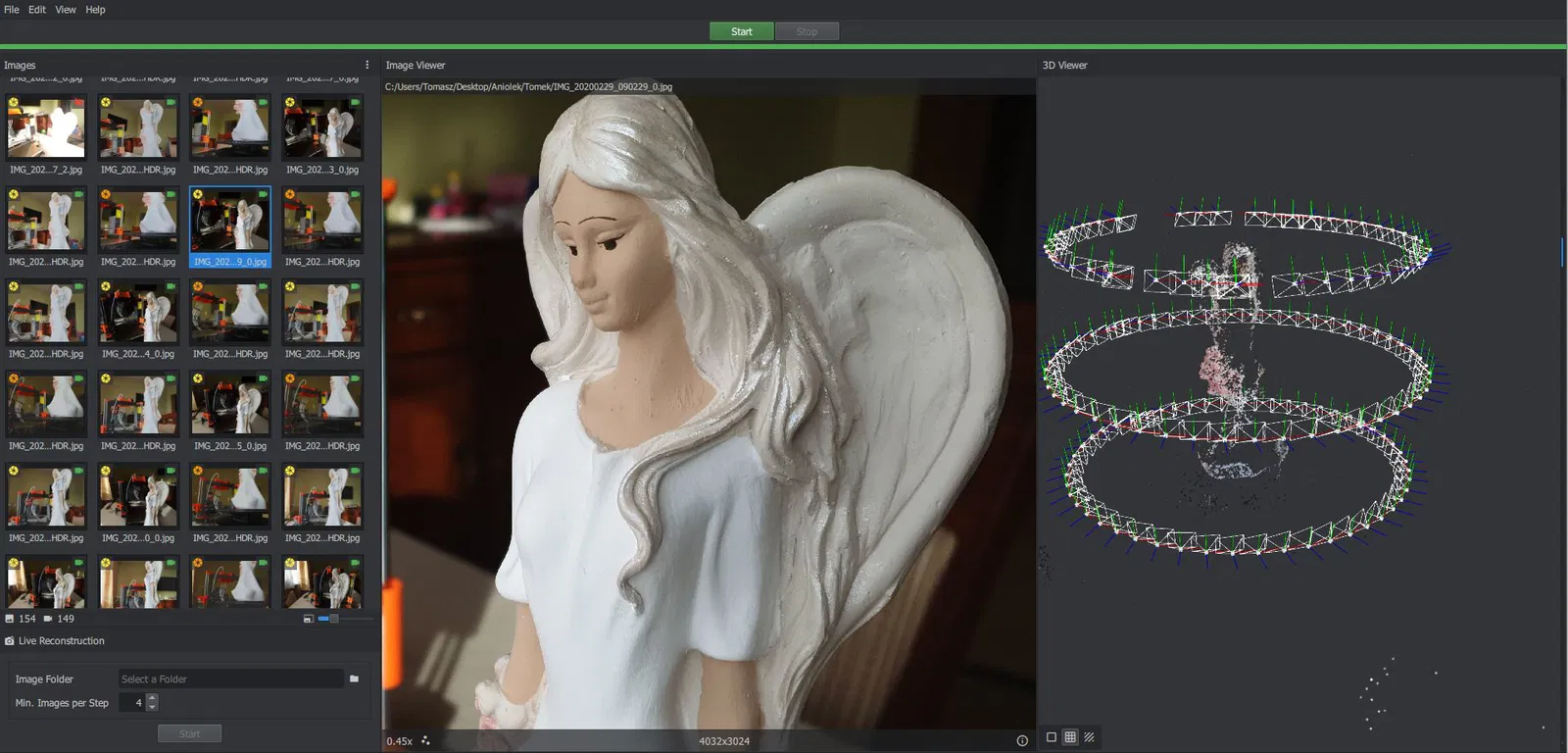

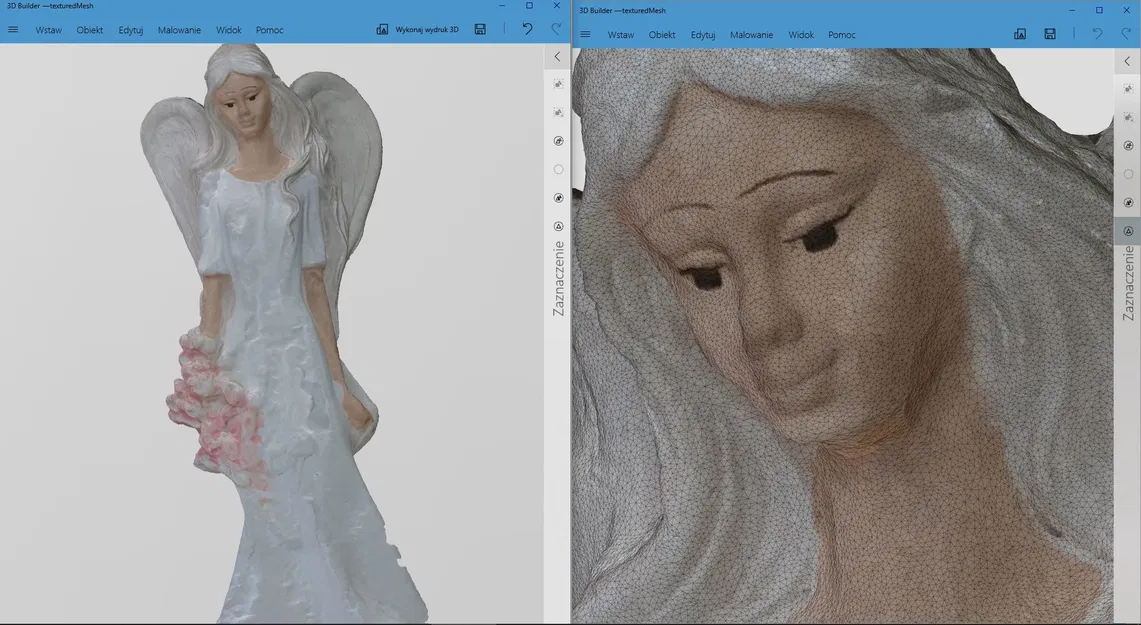

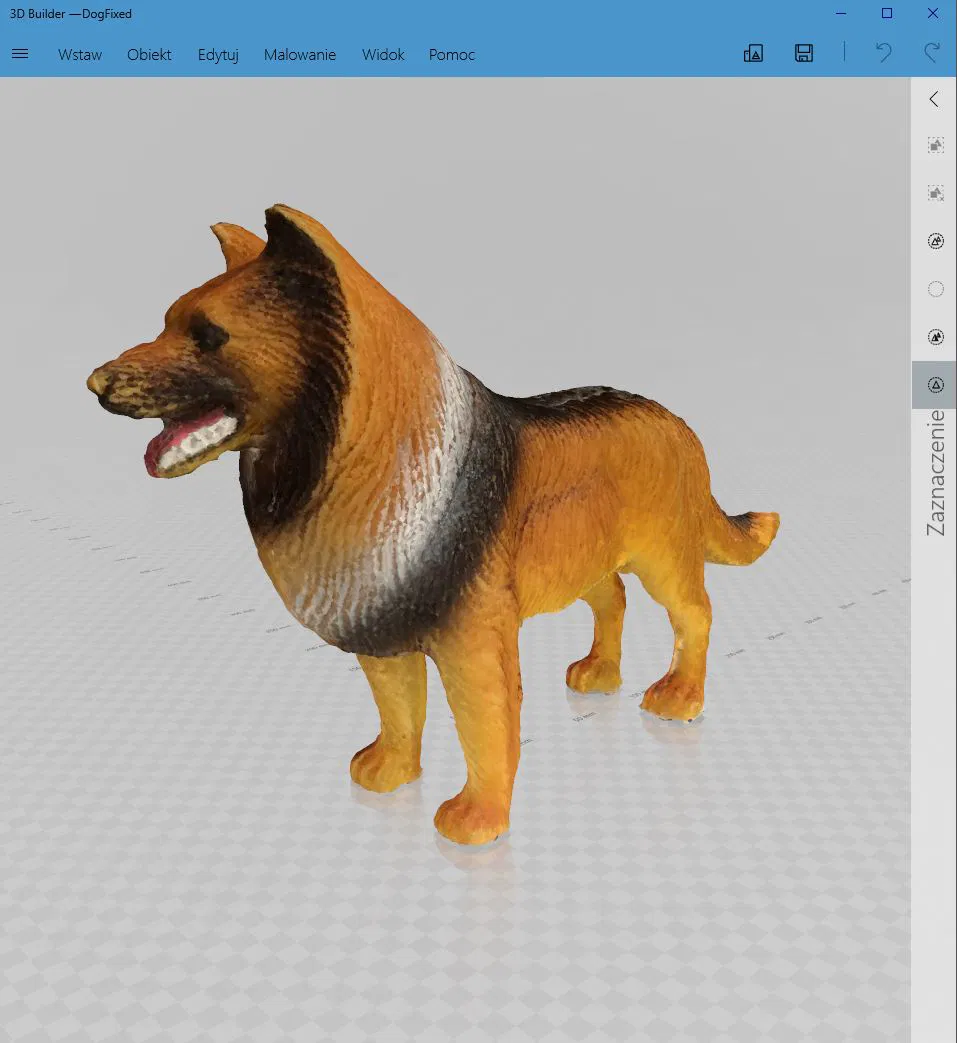

Phiên bản Mk.0 sử dụng kỹ thuật chụp ảnh trắc quang (photogrammetry), nhưng tôi còn rất nhiều ý tưởng để cải tiến dự án này trong tương lai.

Nếu bạn thích dự án này, hãy viết cho tôi và chia sẻ cảm nhận nhé.

Ghé thăm website patora.xyz để xem hướng dẫn lắp ráp.

Hướng dẫn quét lần đầu đã được phát hành – bạn nên đọc tại đây.

Chúc các bạn quét vui vẻ!!!

Hướng dẫn in

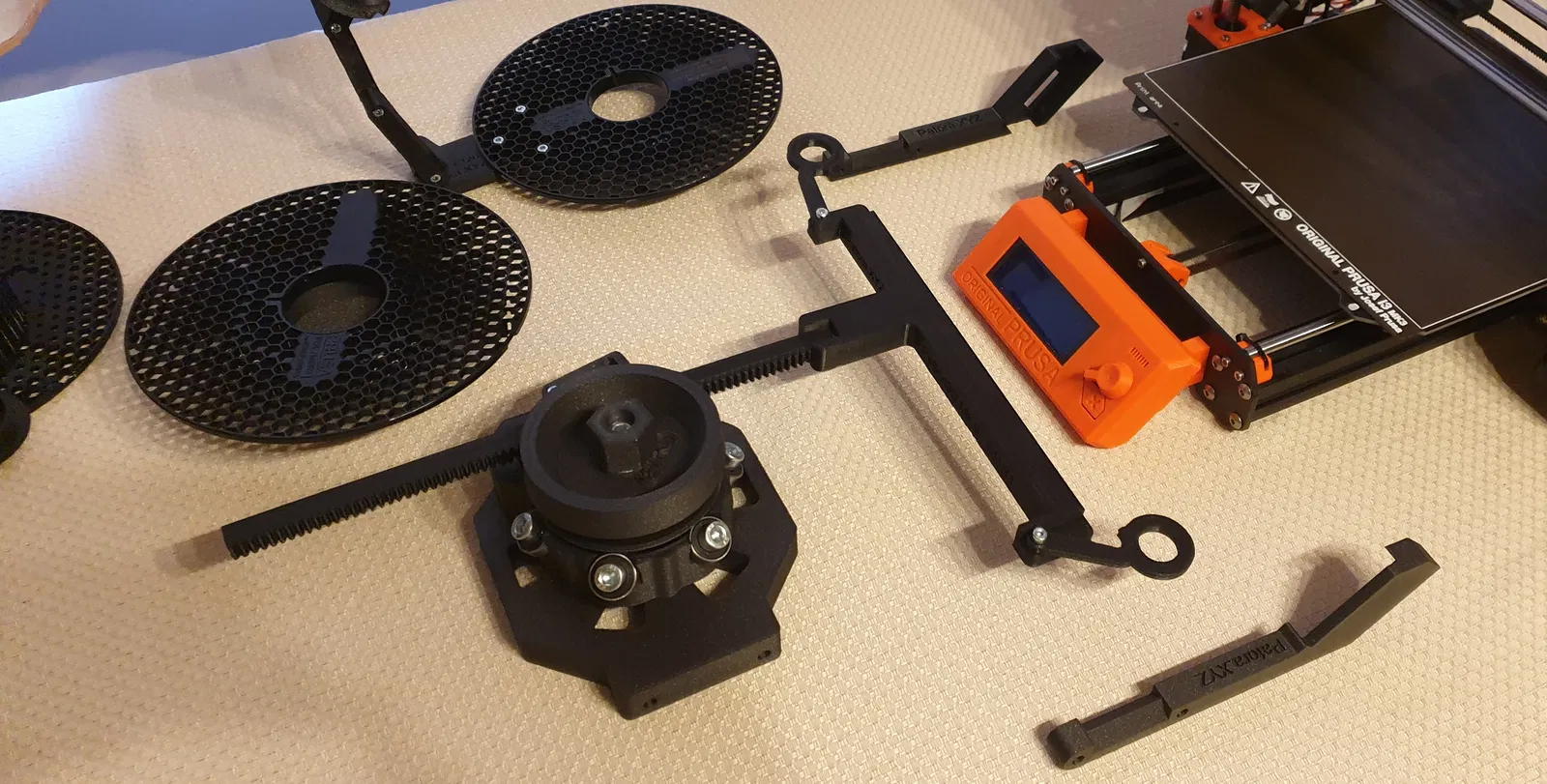

Tên bộ phận Mô tả Trọng lượng Thời gian in Tùy chọn in Yêu cầu/Khác Hình ảnh
E1R1 Cánh tay trái 0.03 kg 3h0m Perimeters: 4, Infill: 15% cid:image_0
E2R1 Cánh tay phải 0.03 kg 2h39m Perimeters: 4, Infill: 15% cid:image_0

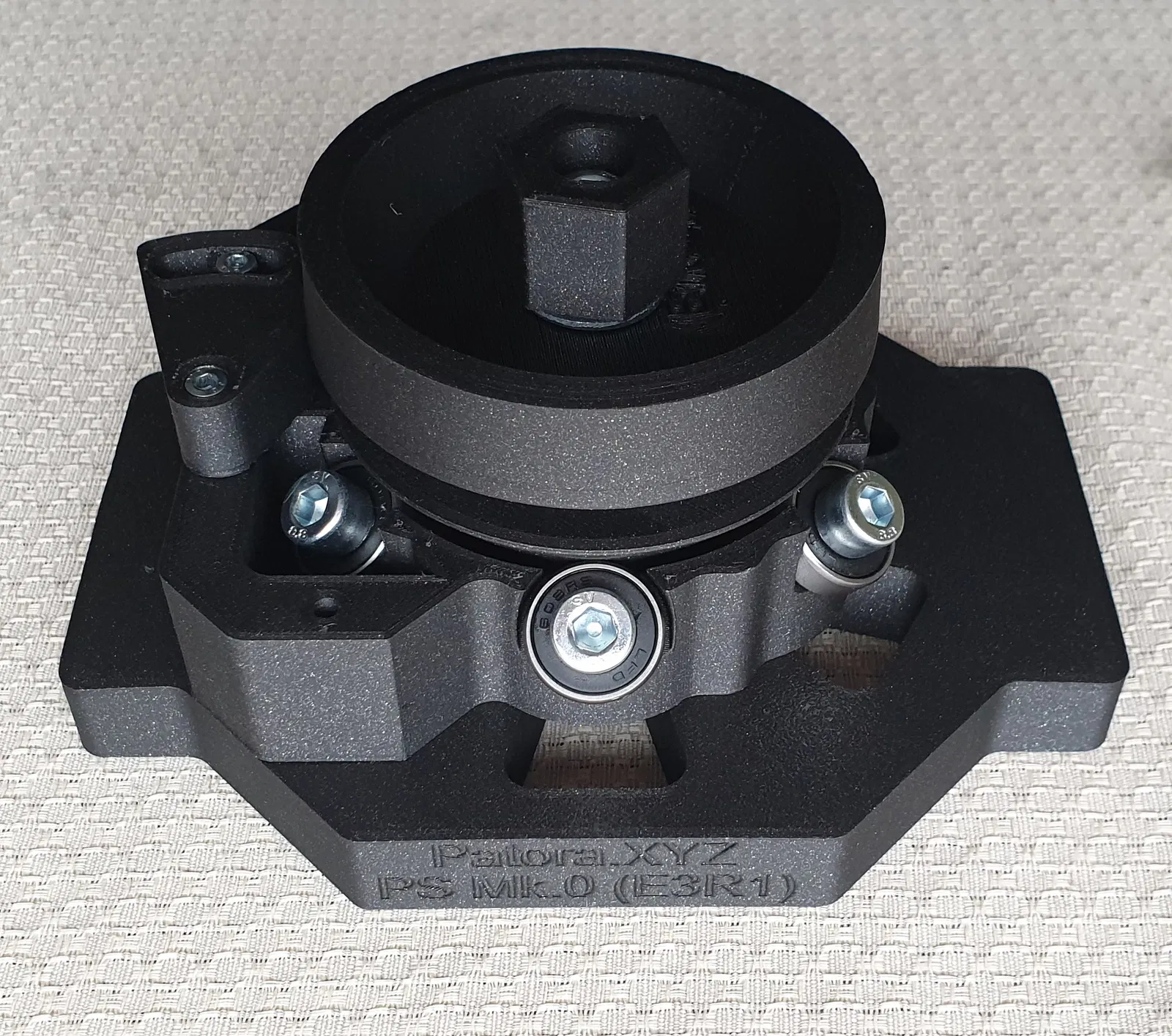

E3R1 Bộ giữ 0.17 kg 13h6m Perimeters: 4, Infill: 15% (một số phần 100%) cid:image_1

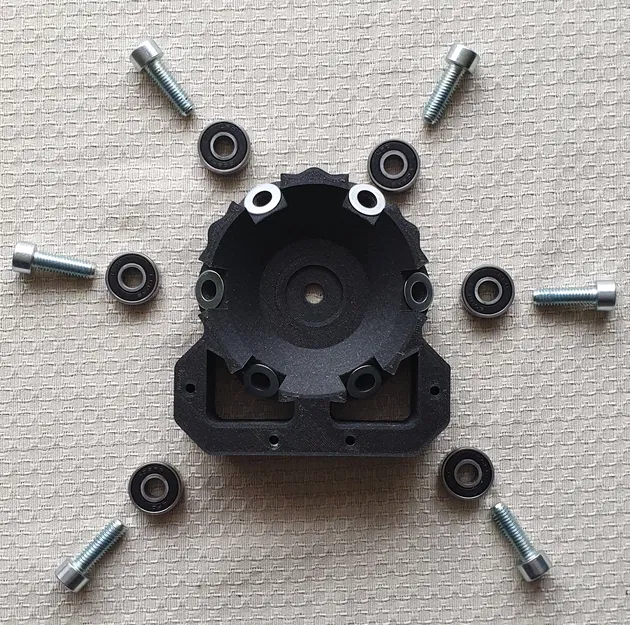

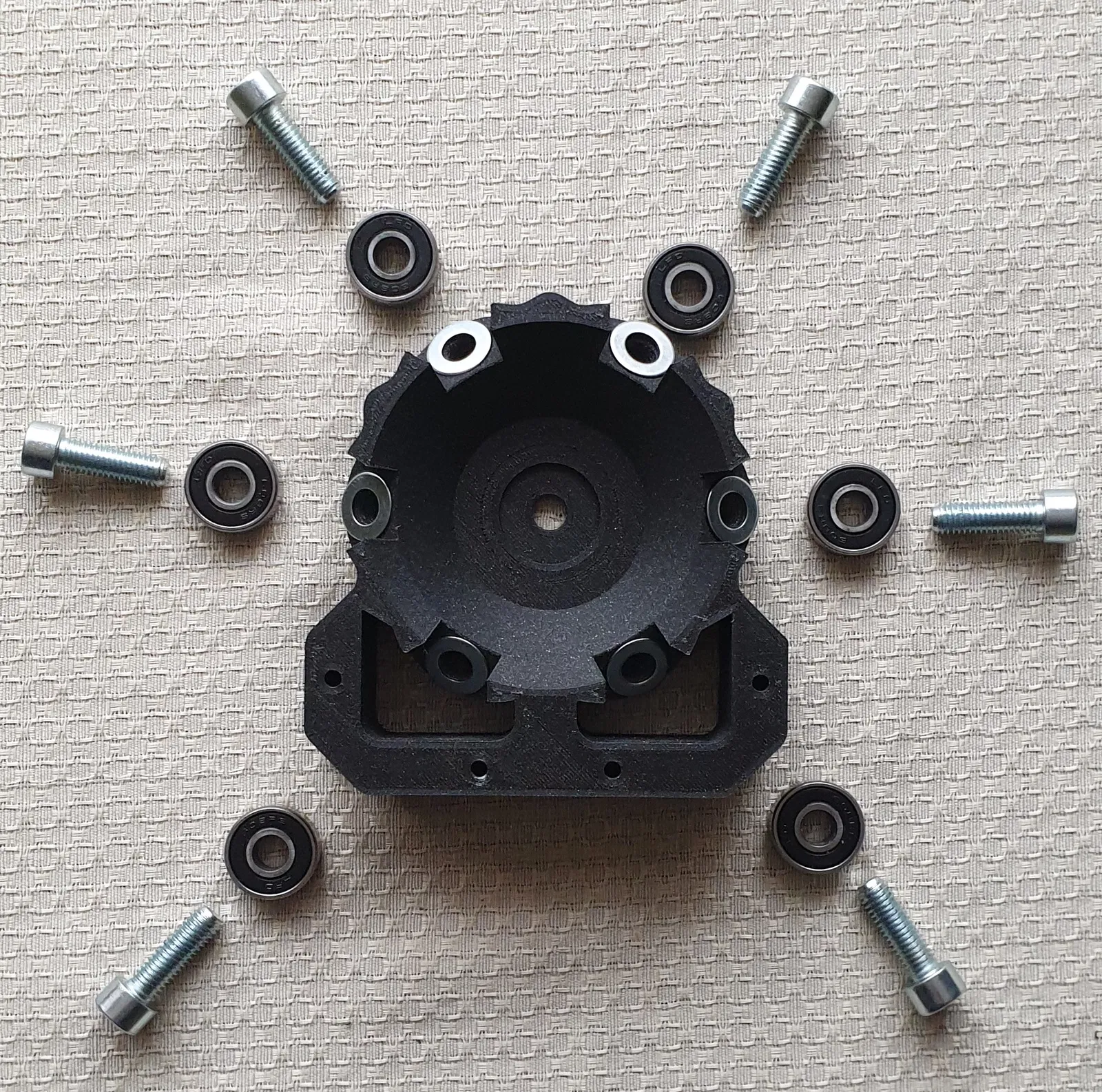

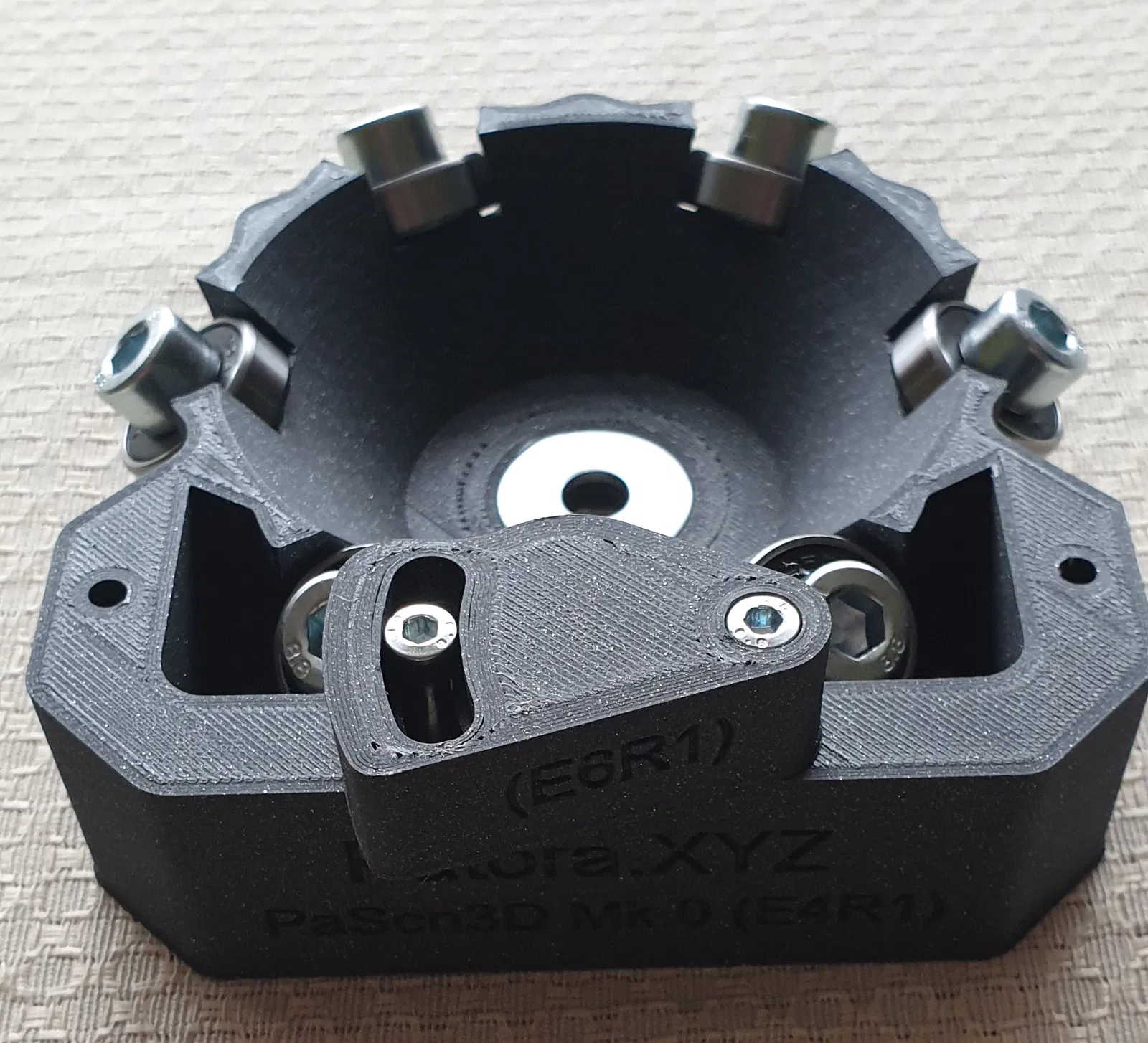

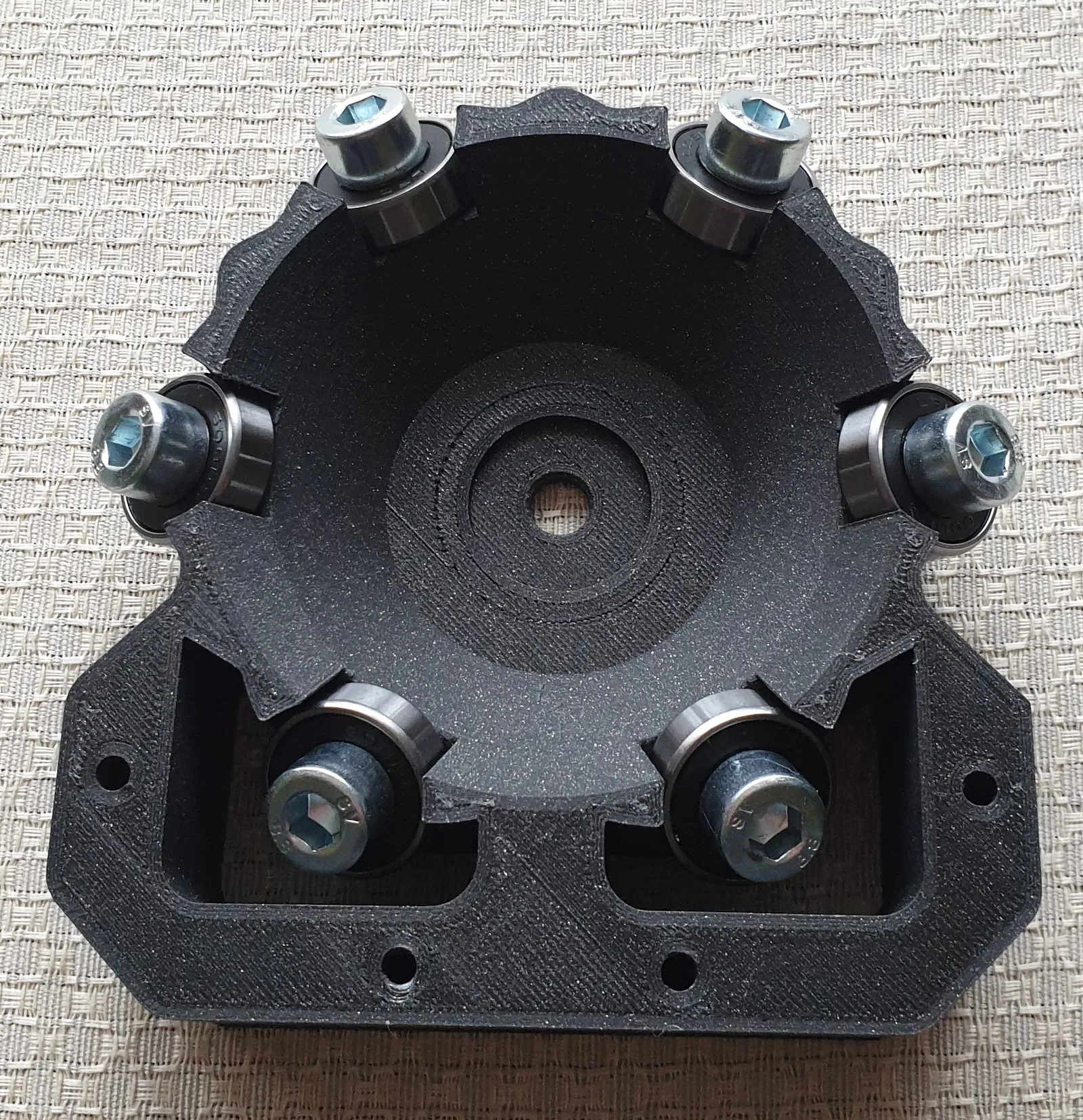

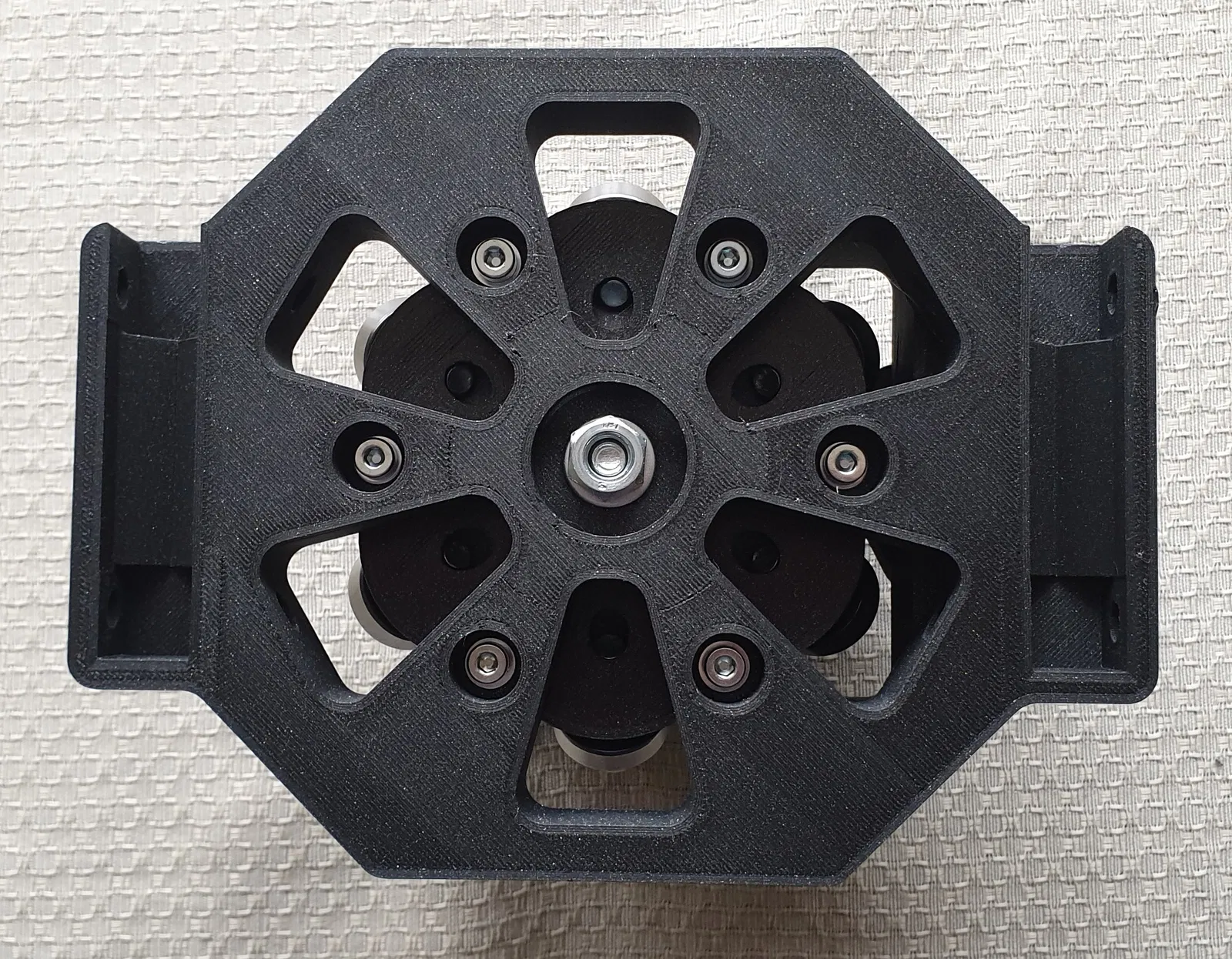

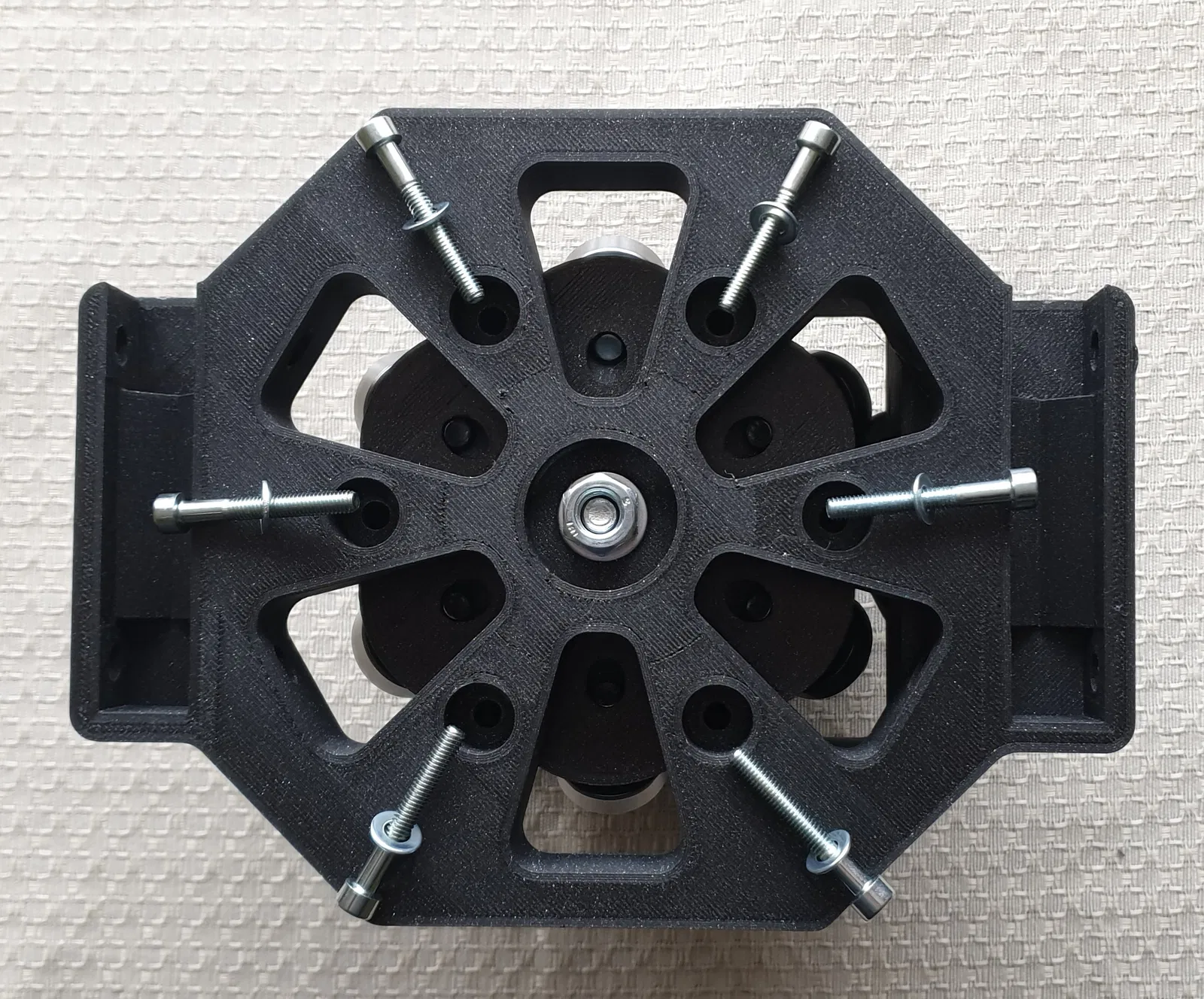

E4R1 Đế 0.11 kg 9h19m Perimeters: 4, Infill: 15% (một số phần 100%) M4x20 x 6, M8x20 x 6 + vòng bi x 6 cid:image_2
E5R1 Bánh răng 0.06 kg 4h24m Perimeters: 4, Infill: 15% cid:image_3
E6R1 Ray dẫn tuyến tính 0.01 kg 0h45m Perimeters: 4, Infill: 15% M4x30 x 1 cid:image_4

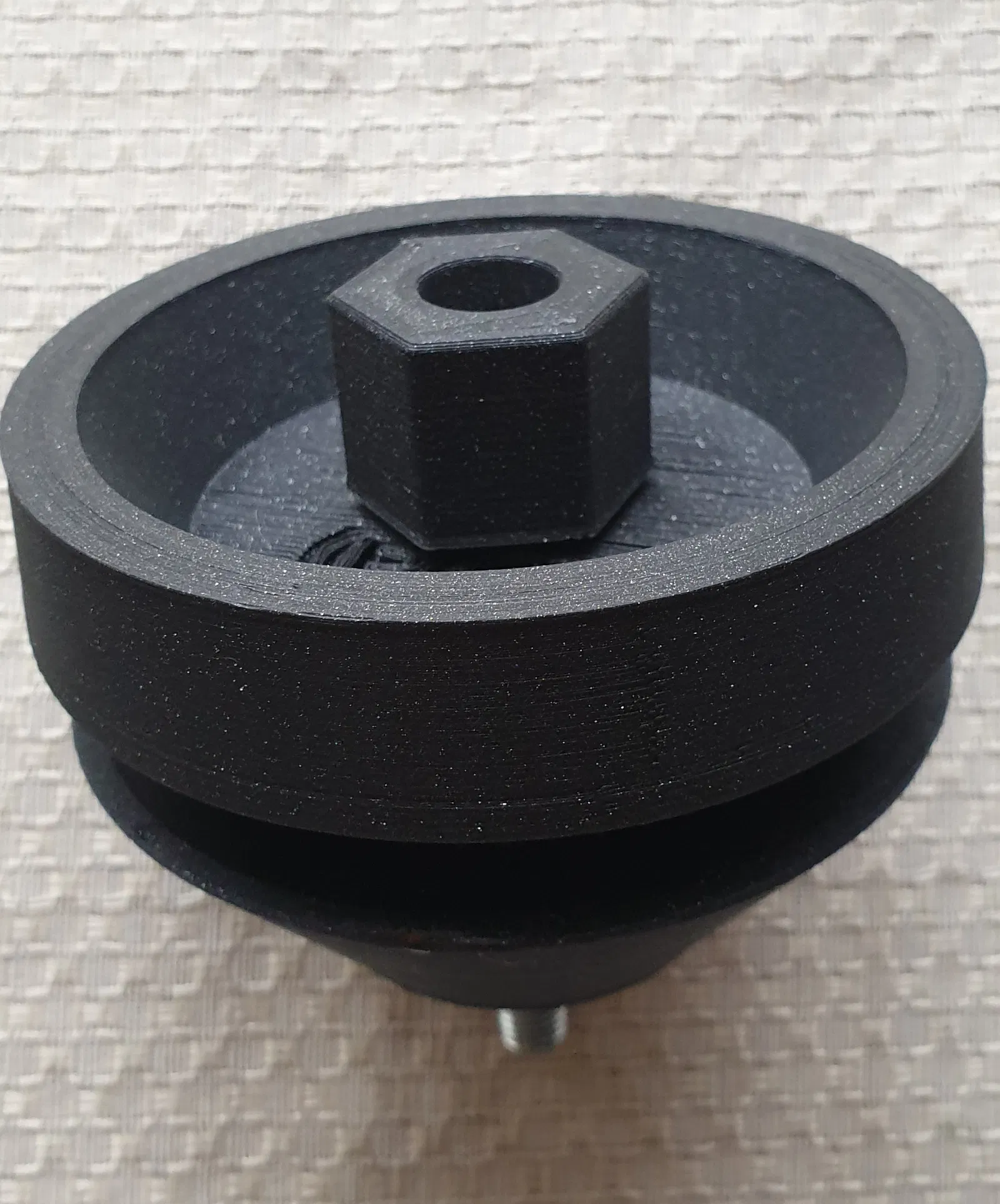

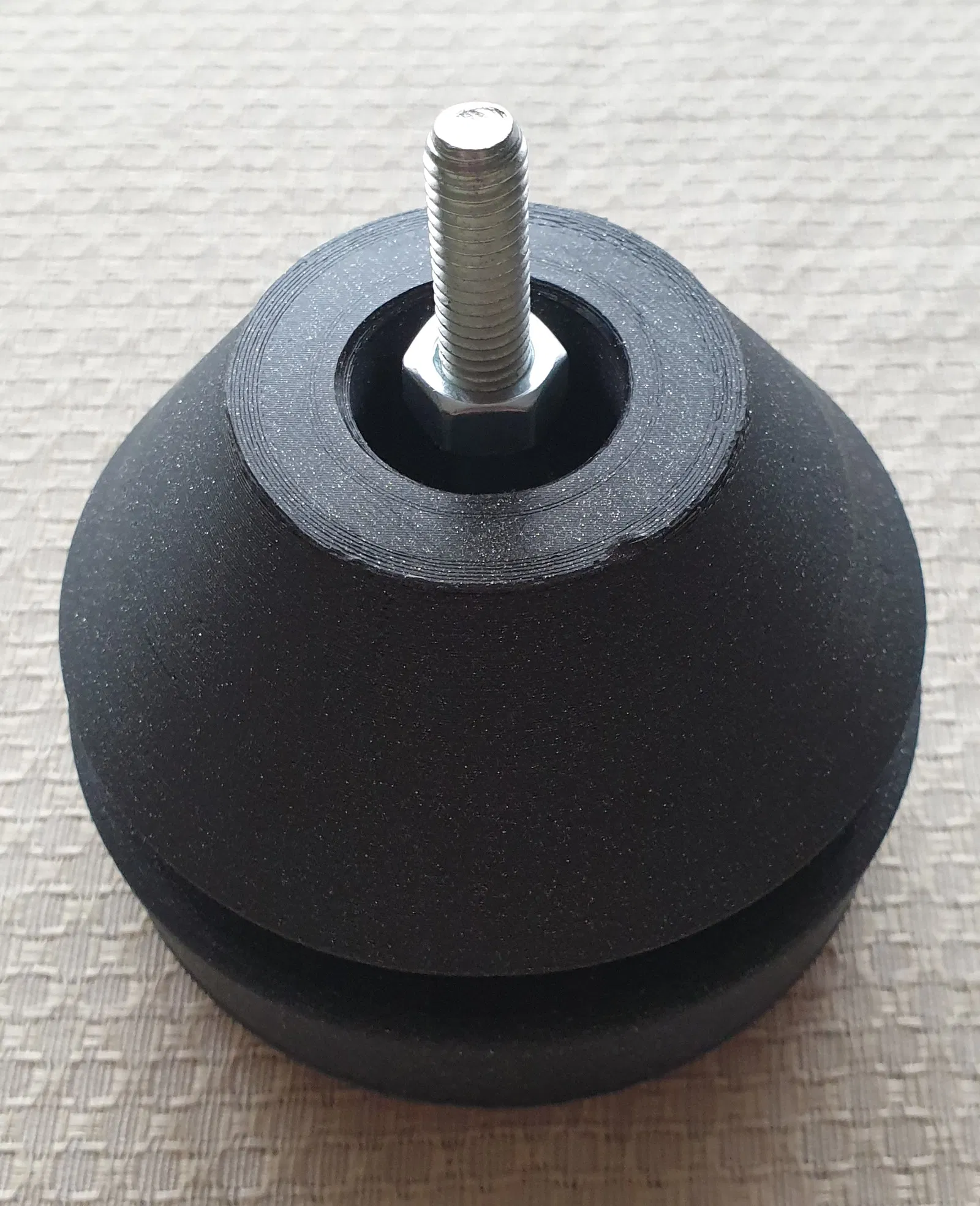

E7R1 Giá đỡ cuộn Prusament (xoay) 0.06 kg 3h35m Perimeters: 4, Infill: 15% cid:image_5

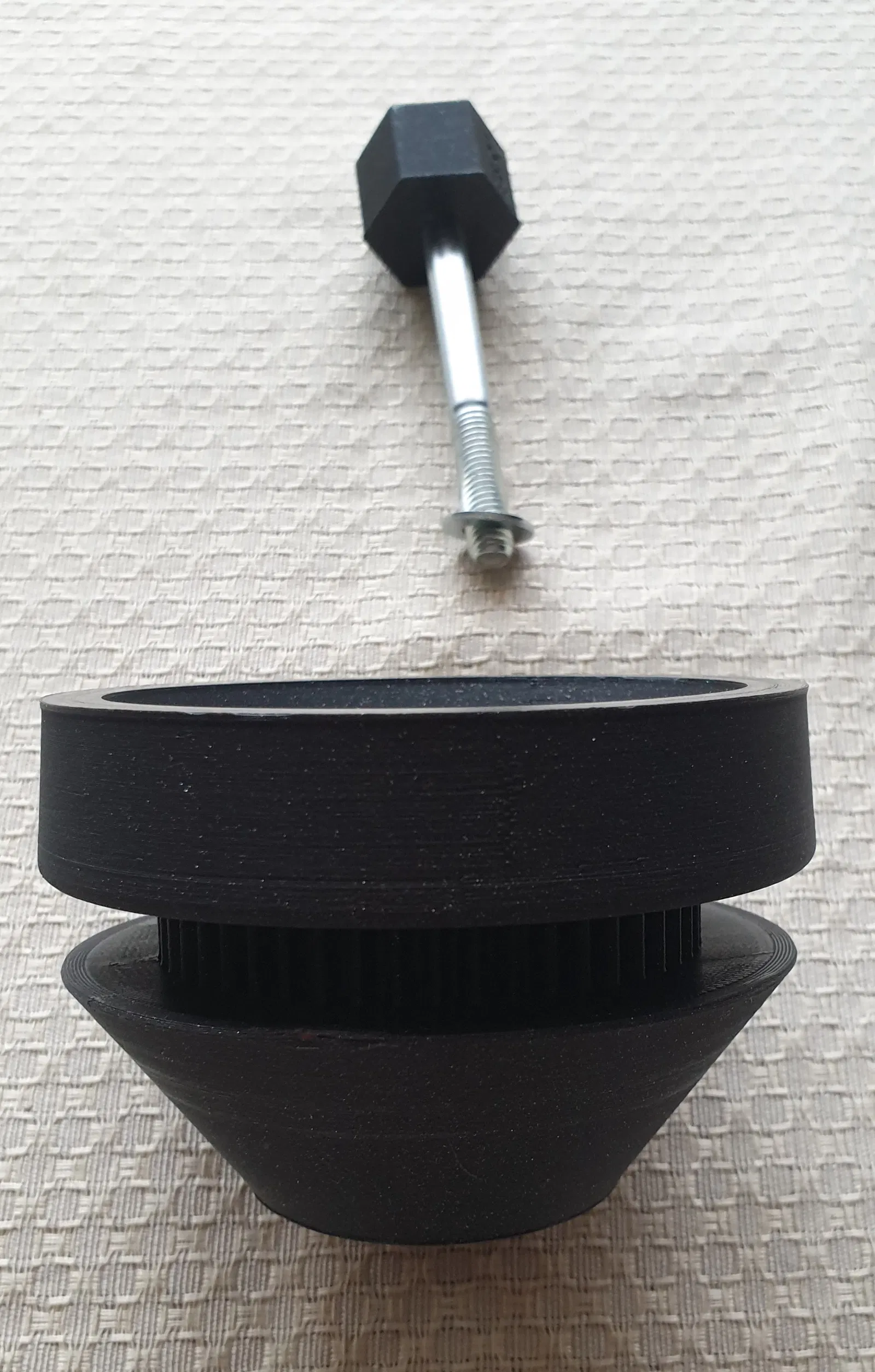

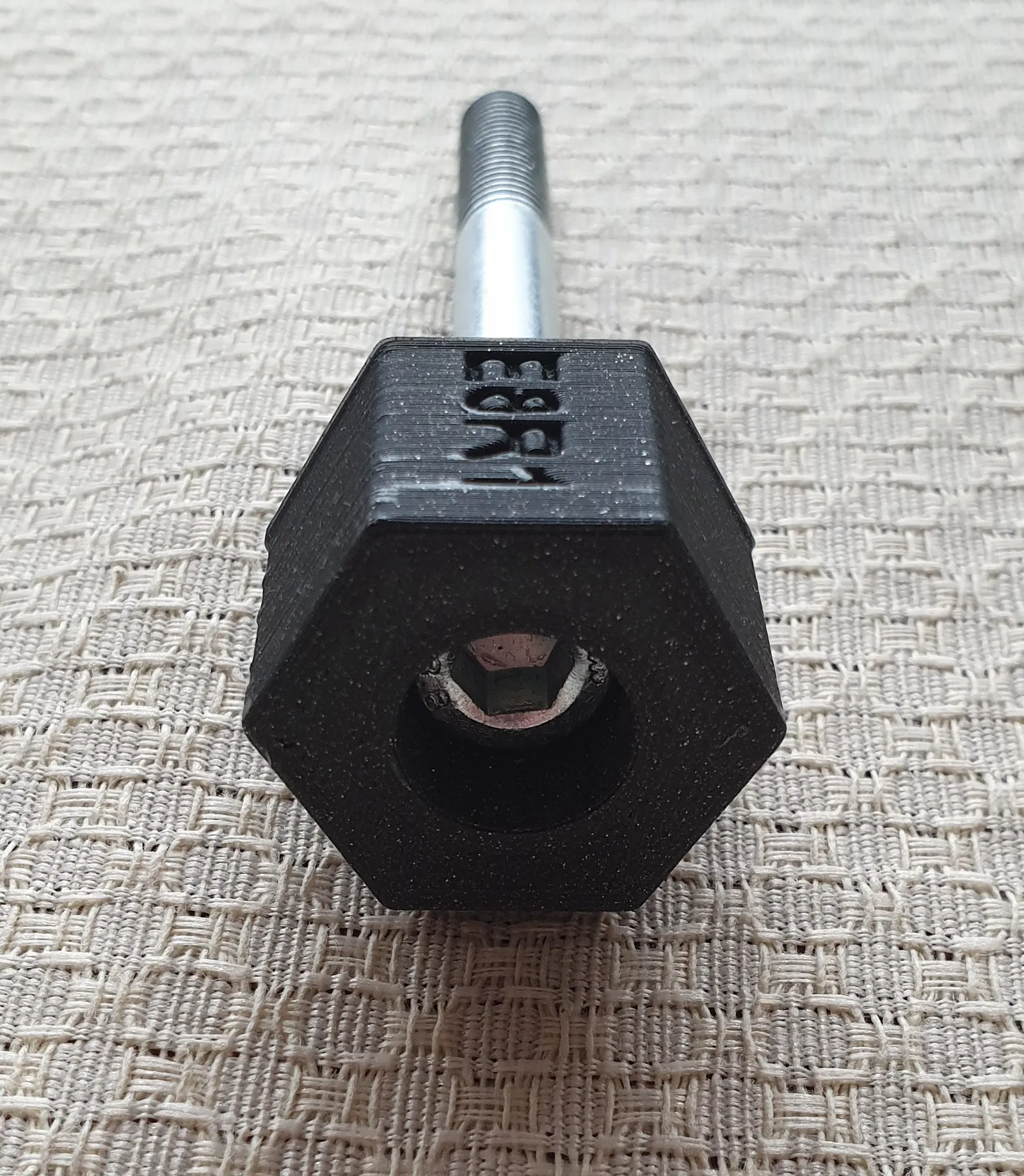

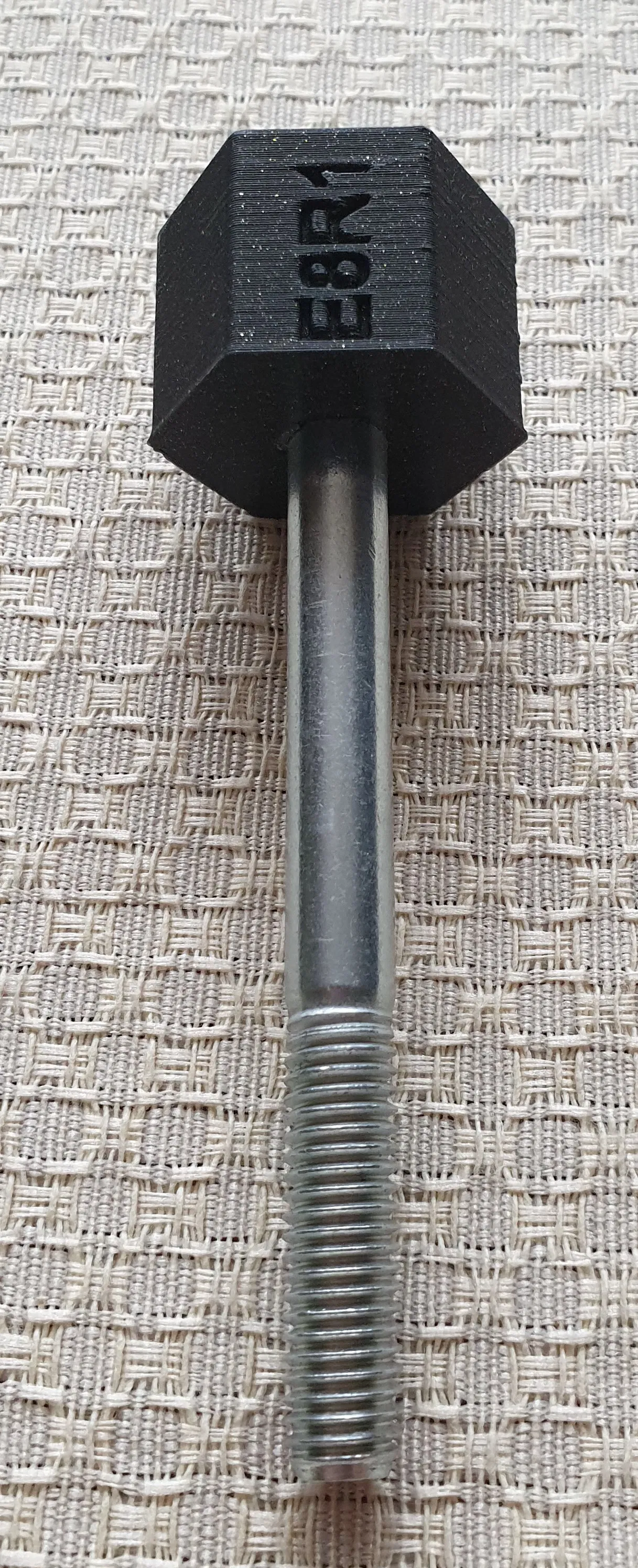

E8R1 Giá cố định cho E9R1 0.05 kg 0h46m Perimeters: 4, Infill: 15% M8x80 x 1 cid:image_6
E9R1 Giá đỡ cuộn Prusament (cố định) 0.06 kg 4h37m Perimeters: 4, Infill: 15% (một số phần 100%) cid:image_7

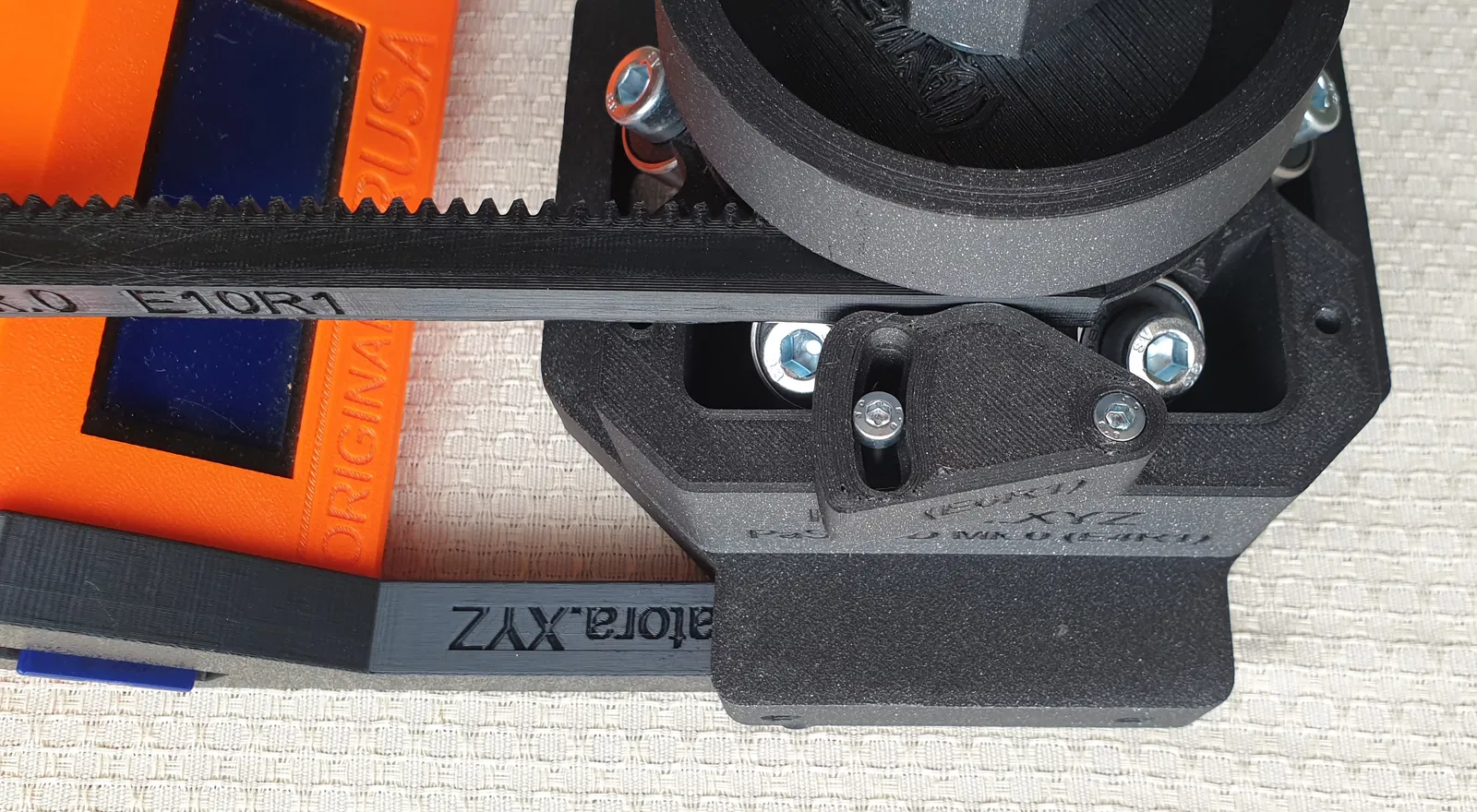

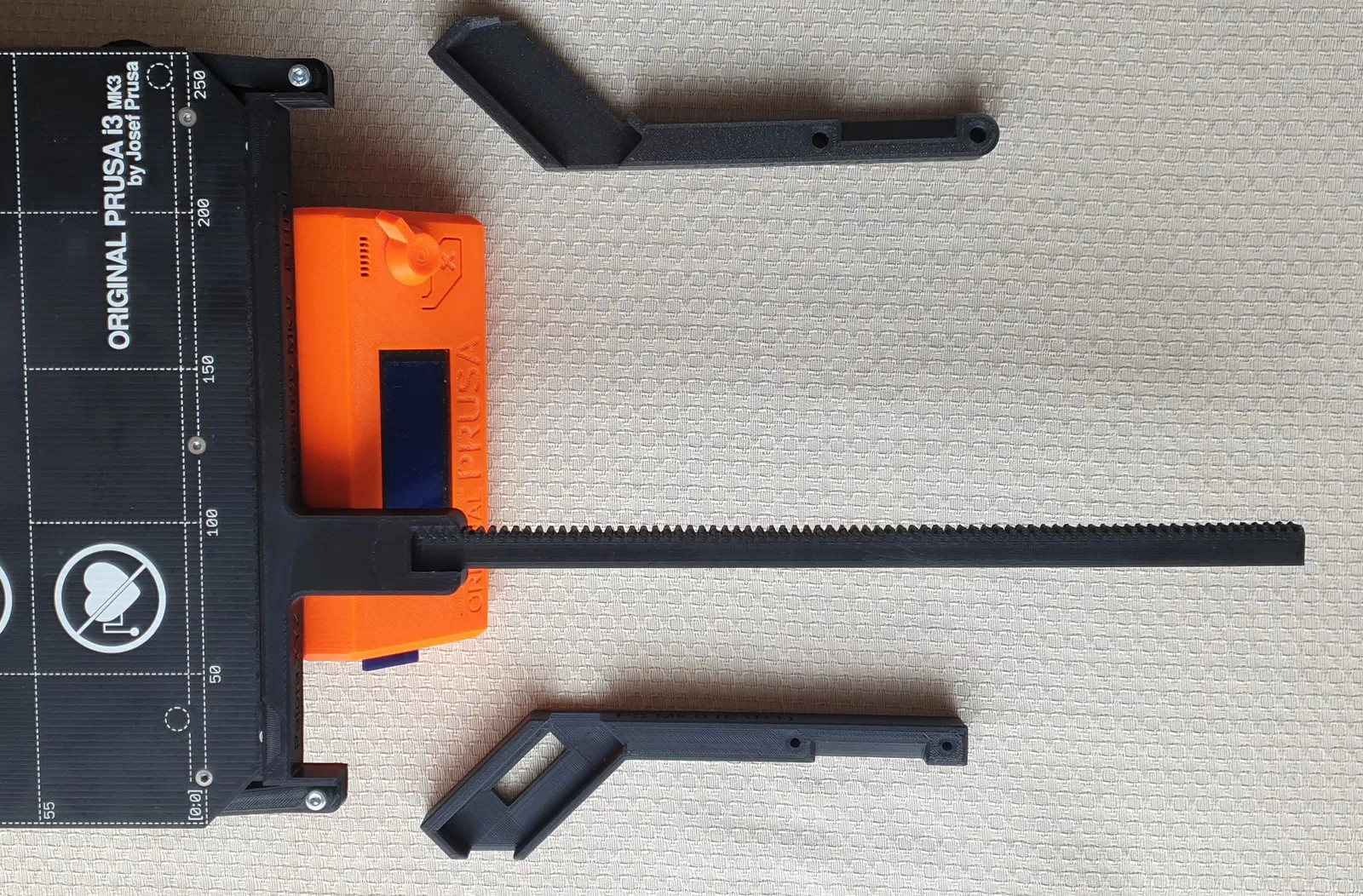

E10R1 Bánh răng tuyến tính 0.04 kg 3h32m Perimeters: 4, Infill: 100% cid:image_8

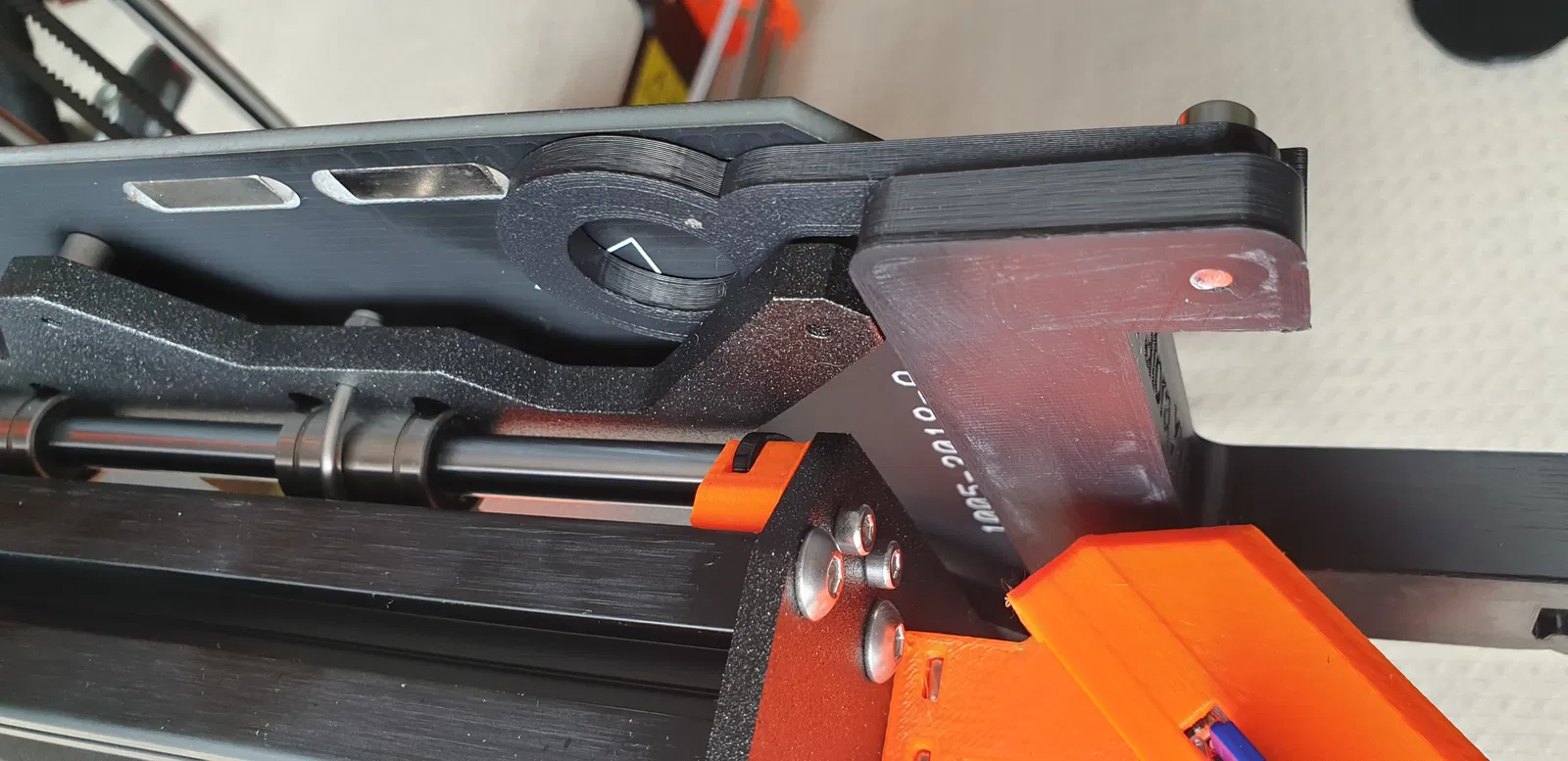

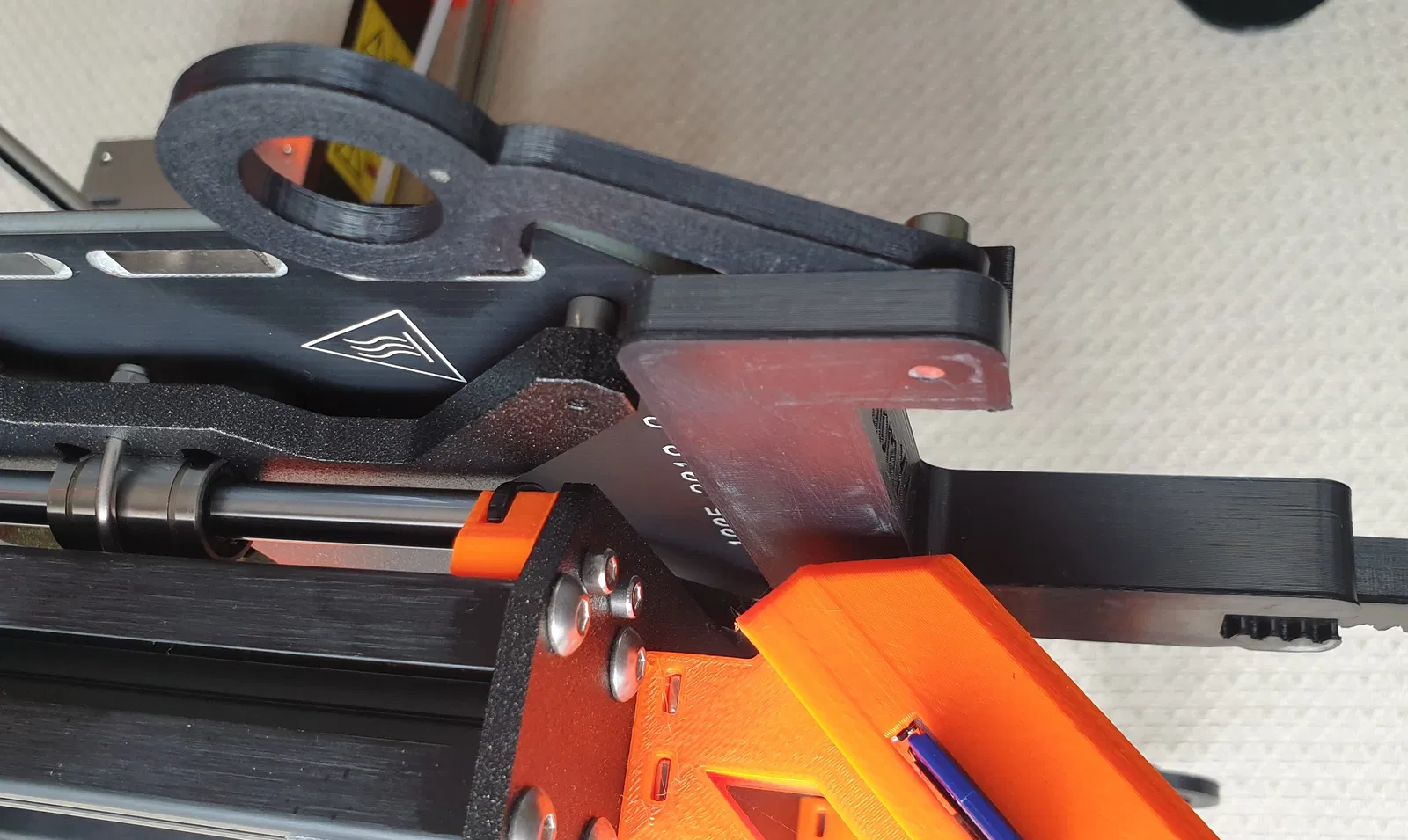

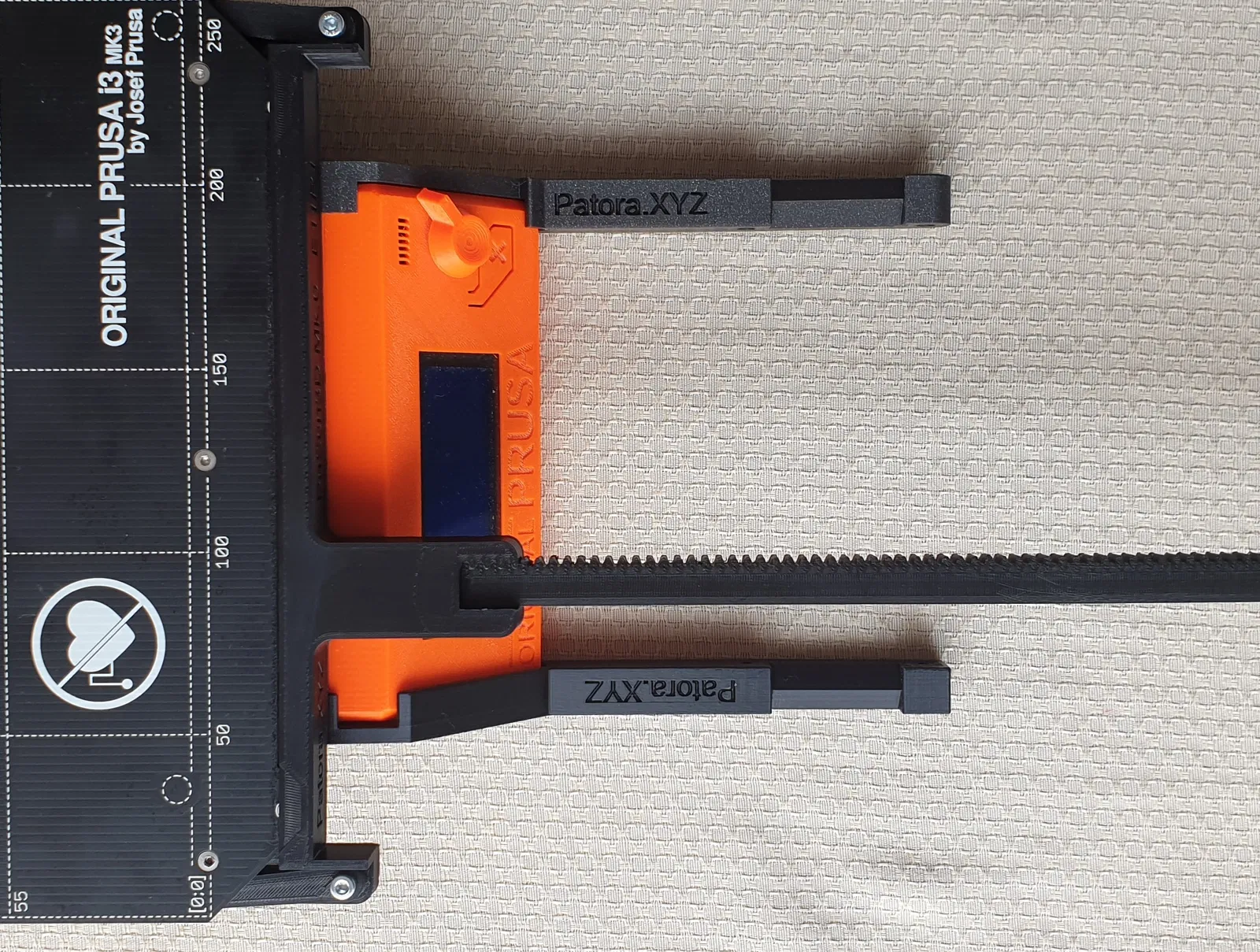

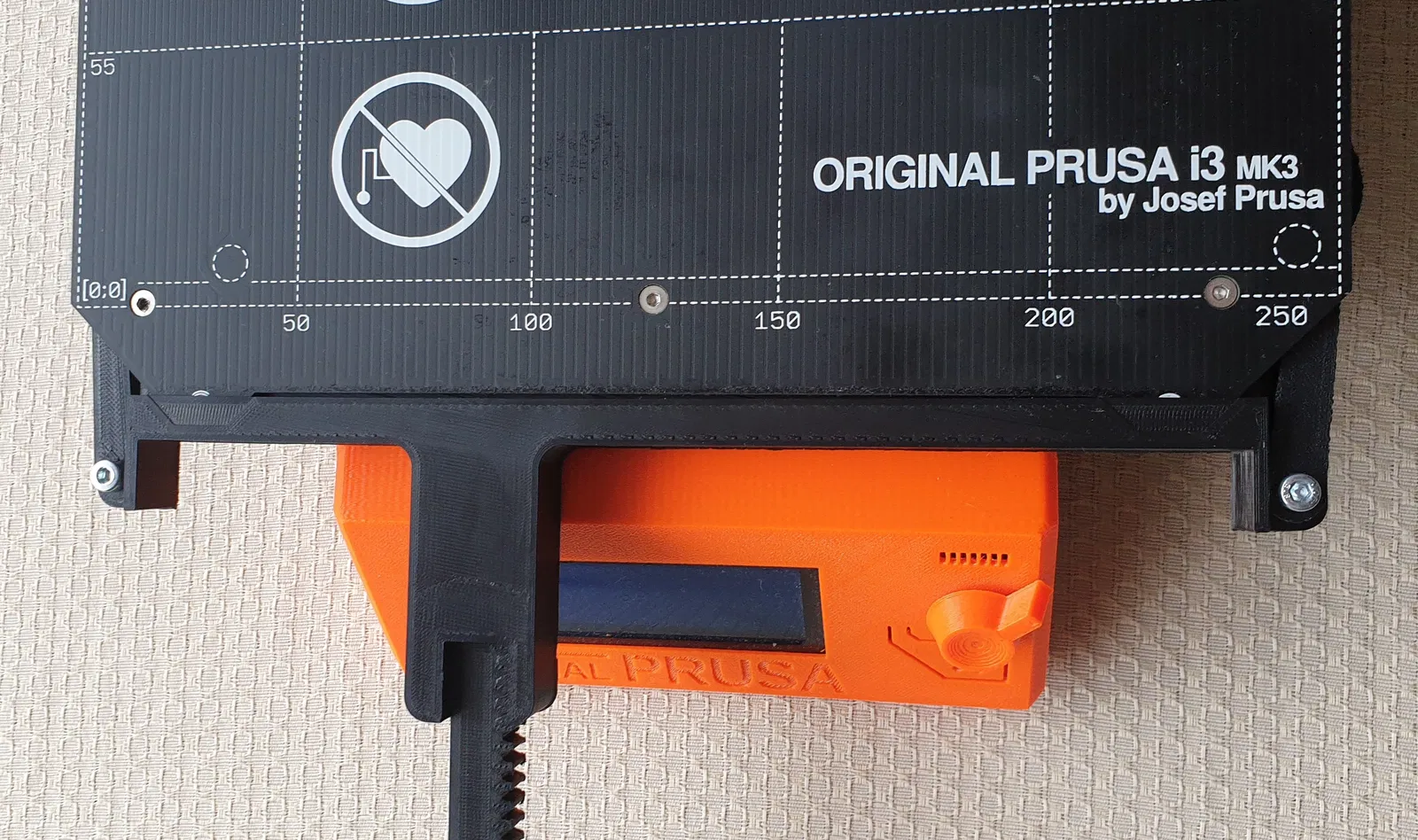

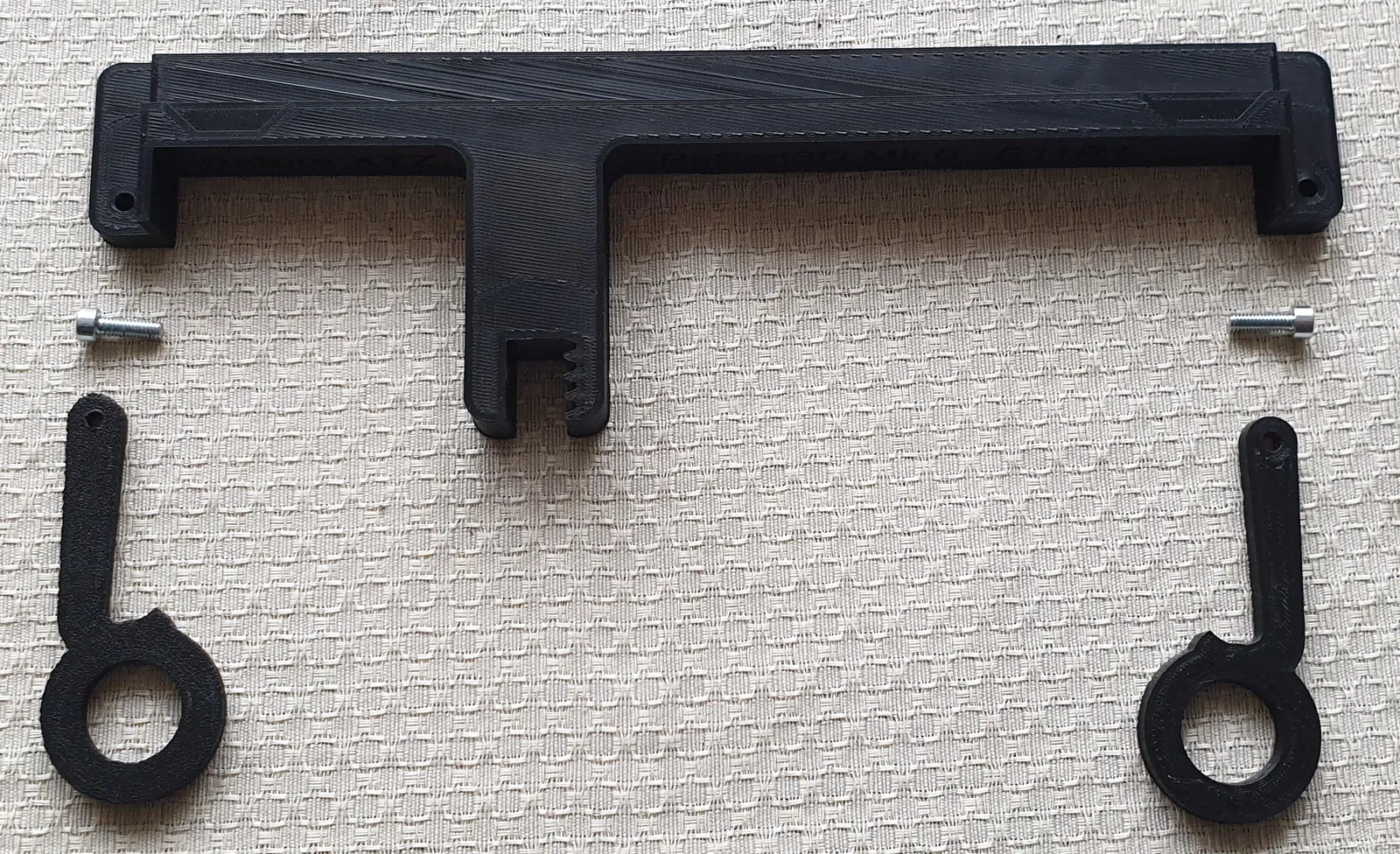

E11R1 Giá đỡ bàn in với khóa 0.08 kg 5h50m Perimeters: 4, Infill: 15% (một số phần 100%) M4x20 x 2 cid:image_9

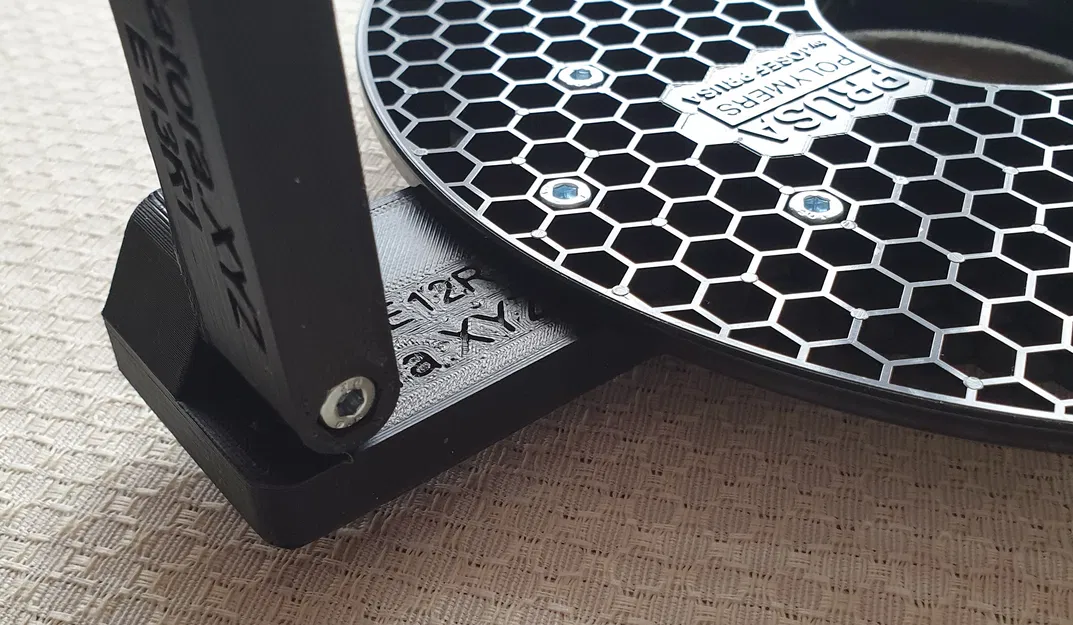

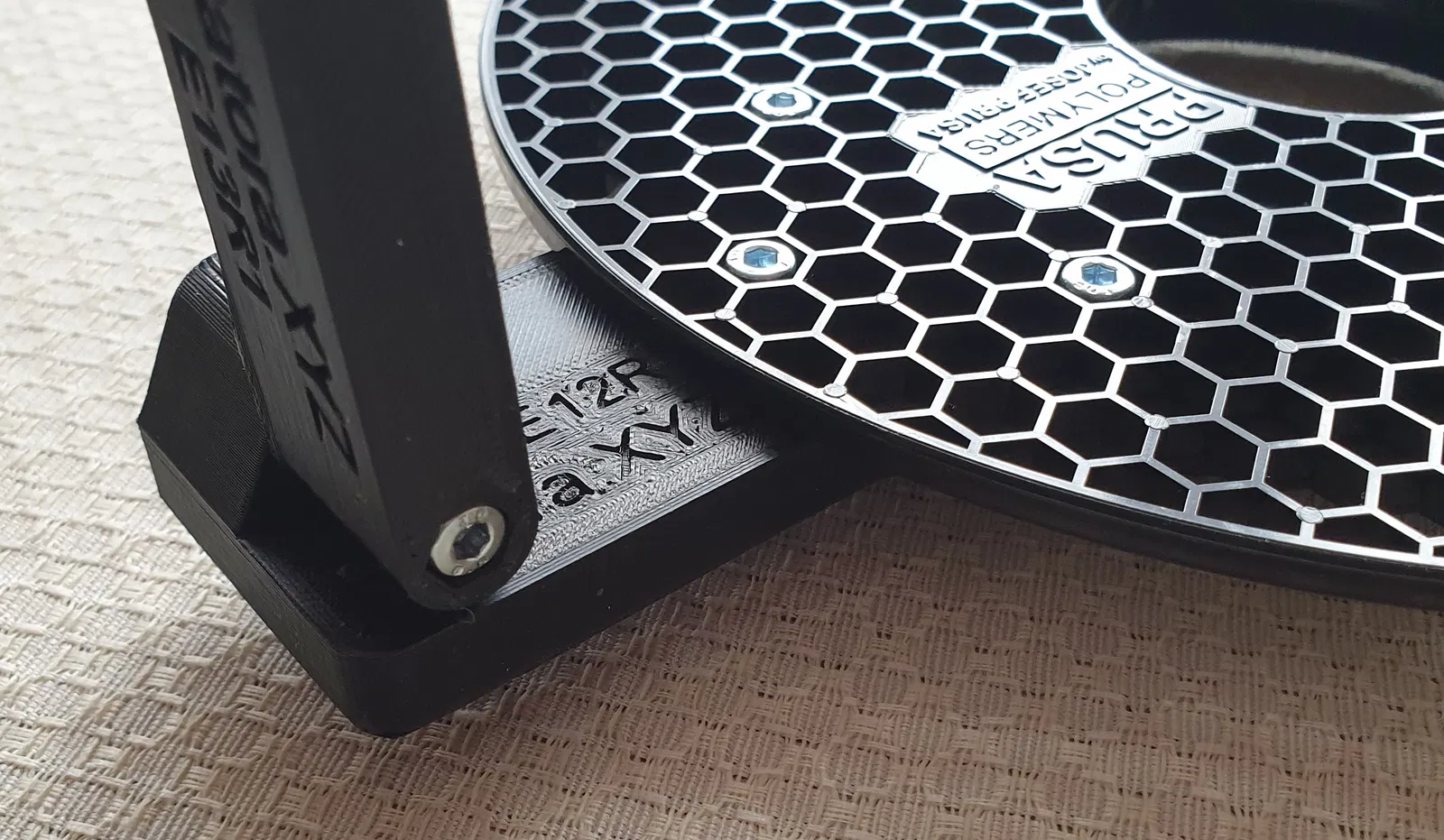

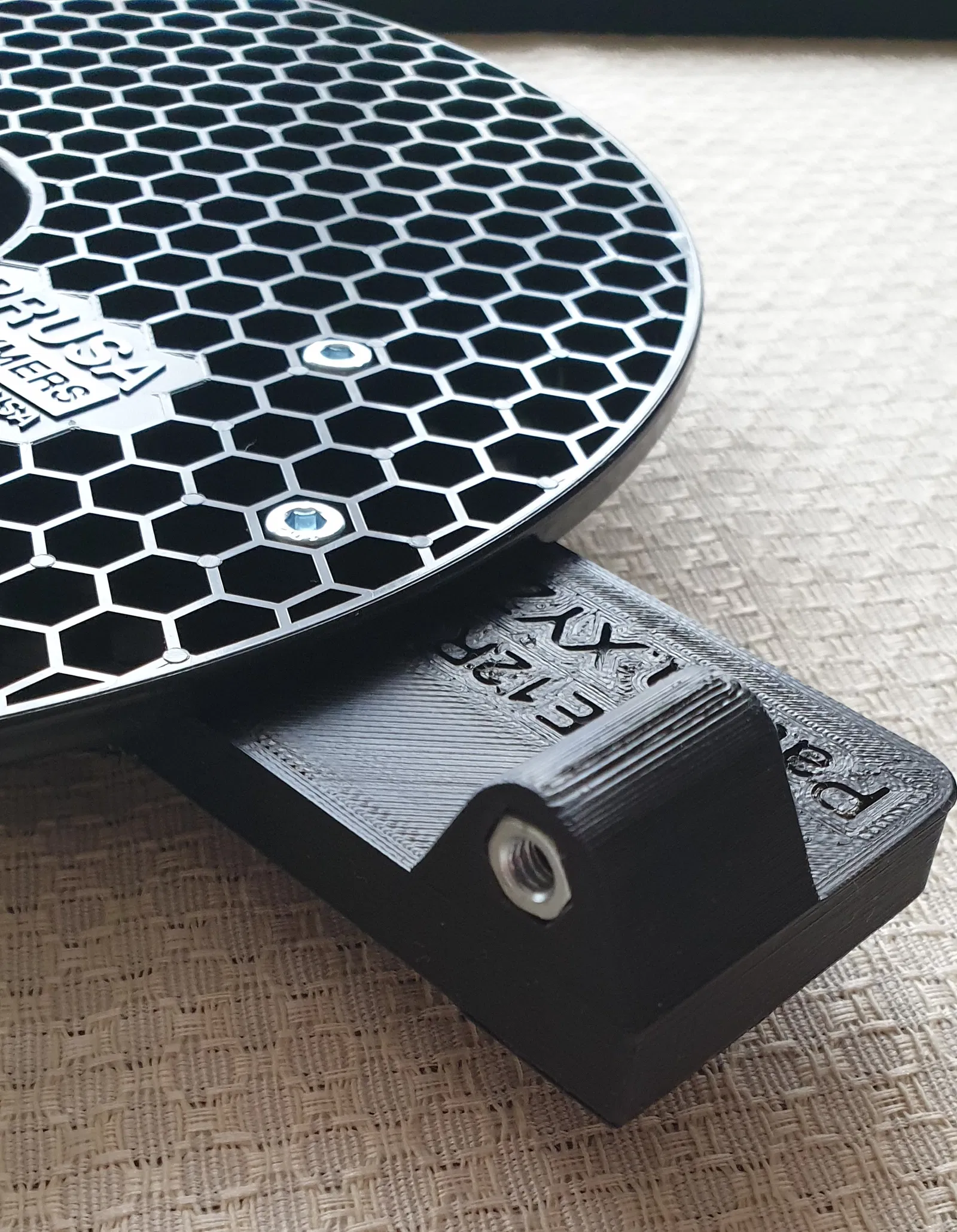

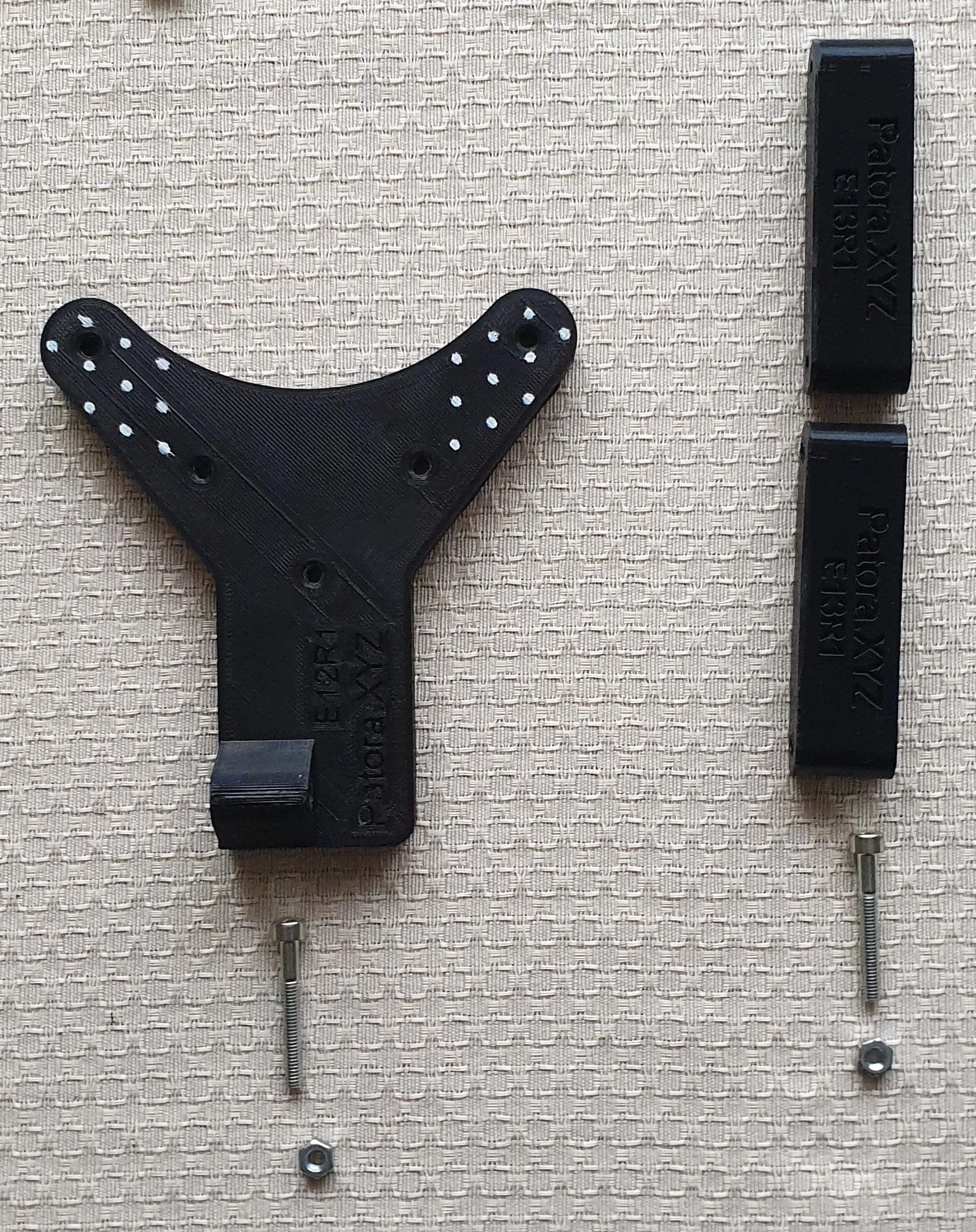

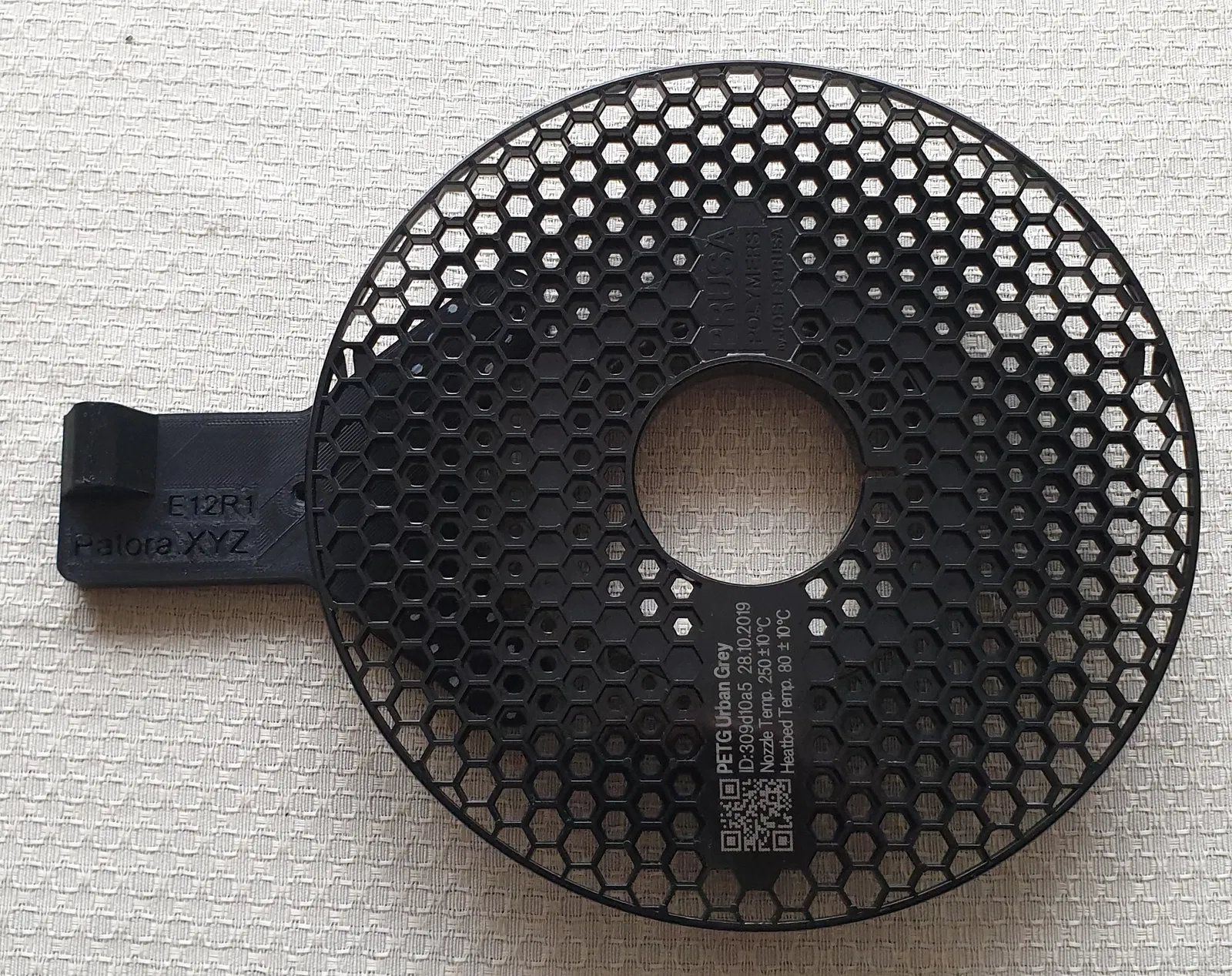

E12R1 Cánh tay cho cuộn Prusament 0.04 kg 3h0m Perimeters: 4, Infill: 15% (một số phần 100%) M4x10 x 5 cid:image_10
E13R1 Cánh tay đỡ điện thoại 0.02 kg 2h29m Perimeters: 4, Infill: 15% M4x40 x 2, Đai ốc M4 x 2 cid:image_11
E14R1 Giá đỡ điện thoại 0.04 kg 4h31m Perimeters: 4, Infill: 15% M4x40 x 1, dây thun cid:image_12
