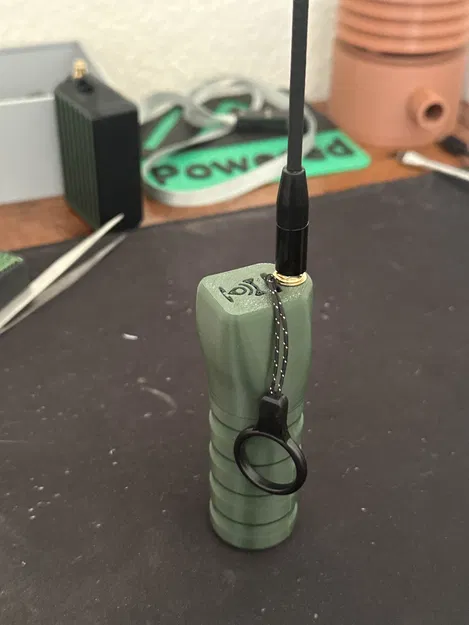

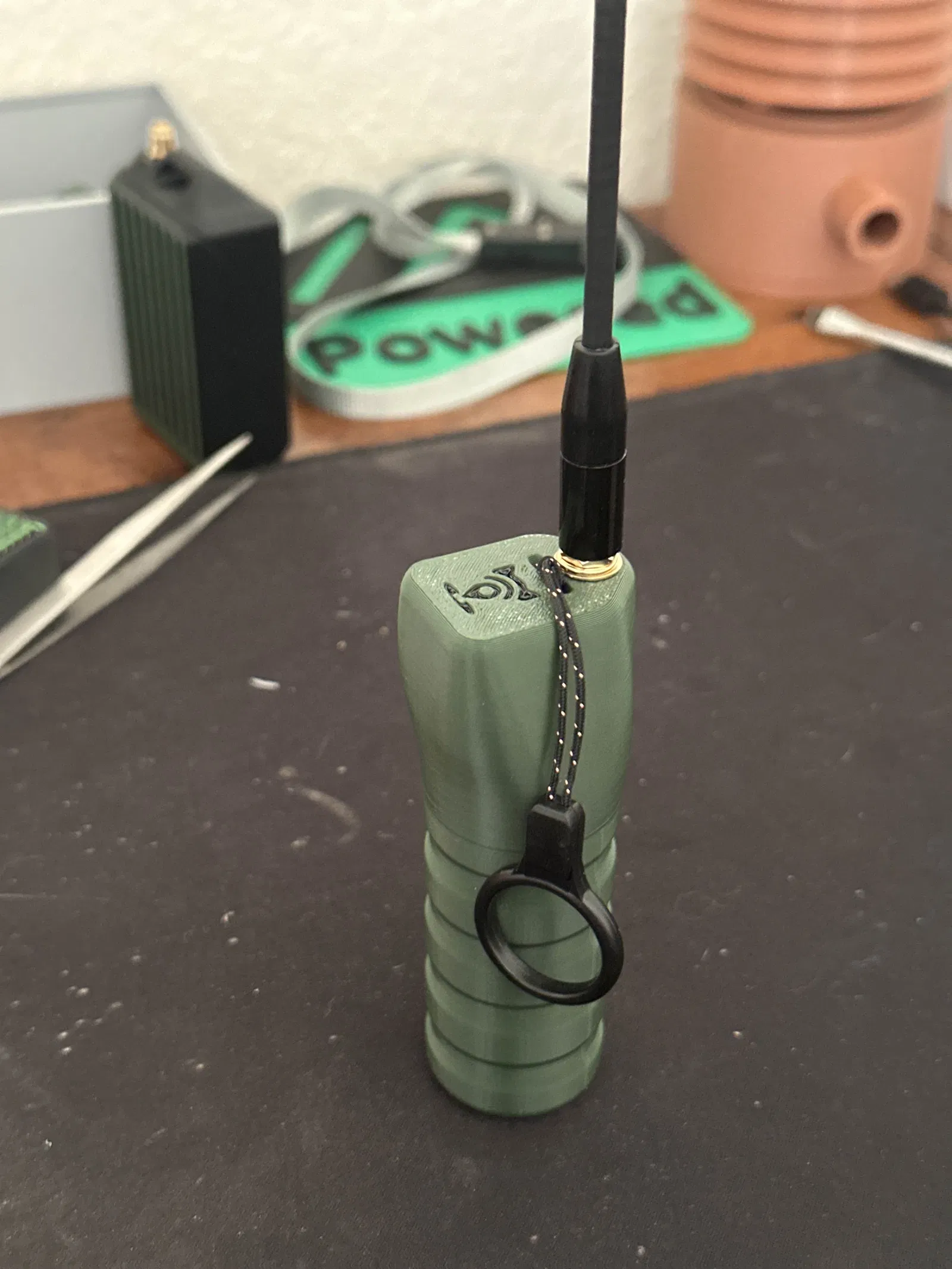

Vỏ hộp ACOS Beacon cho Seeed Xiao/Wio | Phiên bản BETA!

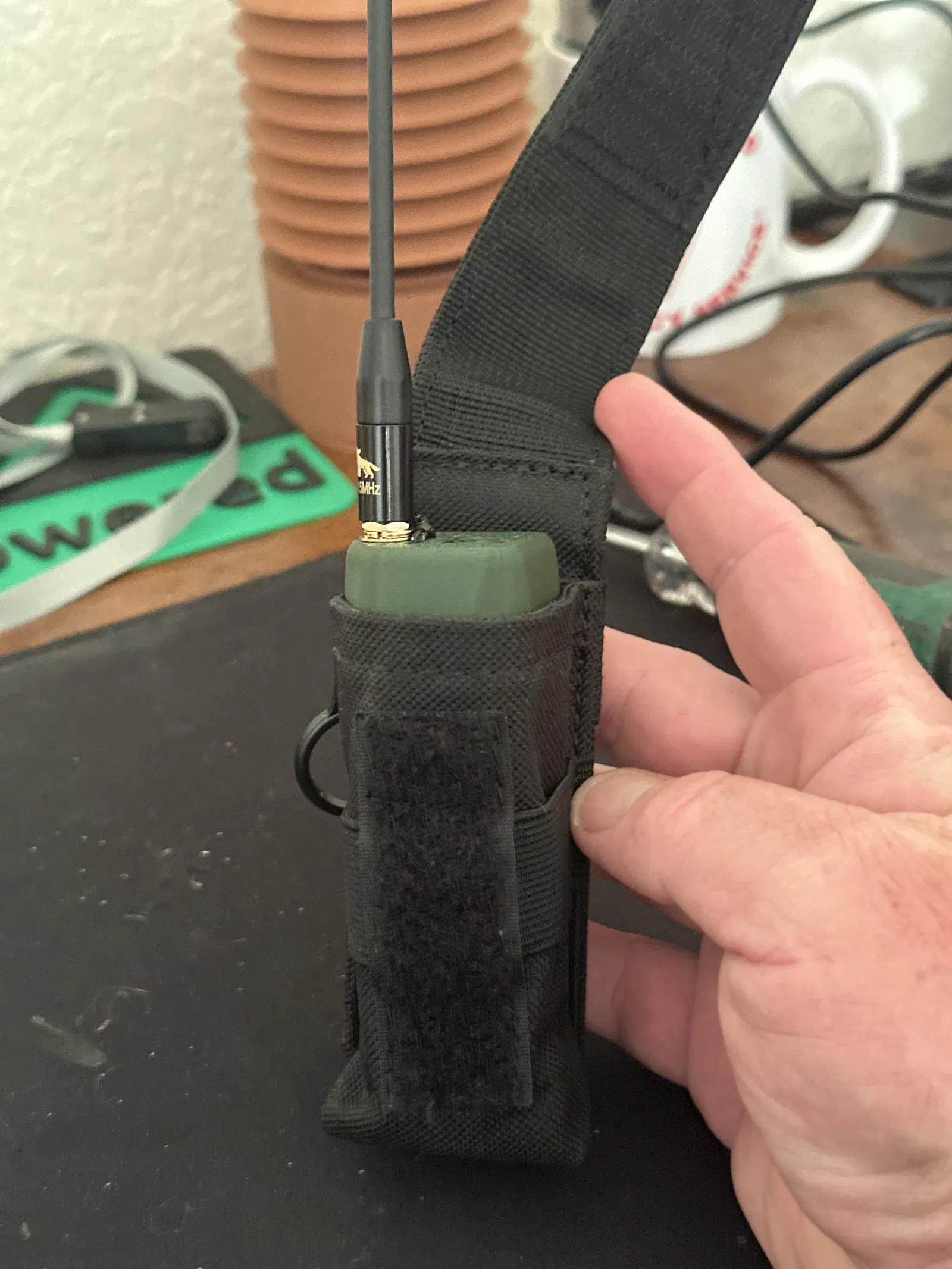

Cảm ơn đặc biệt đến KB5UTY-Dave vì những bức ảnh!

Thông báo về Bản quyền và Sử dụng Thương mại:

ACOS Xiao Beacon © 2025 bởi Alley Cat và Majestic AV, LLC. được cấp phép theo giấy phép CC BY-SA 4.0.

Việc sử dụng thiết kế này vào mục đích thương mại, bao gồm quảng bá, bán lại hoặc kinh doanh dưới mọi hình thức, đều được cho phép với các điều kiện sau: Trước khi thực hiện bất kỳ hoạt động thương mại nào, bạn bắt buộc phải liên hệ với Alley Cat hoặc MajesticAV, LLC để đảm bảo ghi nhận nguồn gốc phù hợp. Quy định này áp dụng cho mọi hình thức chia sẻ, phân phối hoặc tạo ra các sản phẩm phái sinh, kể cả các thiết kế làm thủ công mô phỏng theo mẫu này. Việc ghi nguồn phải được nêu rõ trong mọi trường hợp sử dụng. Để biết các phương thức liên hệ chính thức và thông tin chi tiết, hãy truy cập Majestic AV, LLC - Alley Cat. Mọi nguồn khác đều không được ủy quyền và không nên được sử dụng cho các yêu cầu liên quan đến thương mại hoặc cấp phép.

Tiết lộ: Một số liên kết trên trang này có thể là liên kết tiếp thị liên kết (affiliate links) của Amazon. Nếu bạn mua hàng qua các liên kết đó, mình có thể nhận được một khoản hoa hồng nhỏ mà không làm tăng thêm chi phí cho bạn. Mình chỉ đề xuất những thiết bị mình tin dùng. Cảm ơn sự ủng hộ của bạn!

Cài đặt in khuyến nghị của mình:

Chất liệu: PLA+ hoặc PETG Đầu in: 0.4mm Độ rộng đường in: 0.4mm Chiều cao lớp in: 0.2mm Số lớp vỏ (Perimeters): 3 Độ phủ (Infill): 20% Gyroid Lớp trên/dưới: 5 Hỗ trợ (Support): Không cần

Tuyên bố miễn trừ trách nhiệm về in 3D:

Cảm ơn bạn đã tải xuống bản thiết kế CAD của mình! Mình muốn đảm bảo rằng mình đã thử nghiệm và tinh chỉnh rất kỹ lưỡng. Tuy nhiên, xin lưu ý rằng in 3D phụ thuộc vào nhiều yếu tố như loại nhựa, cài đặt máy in và mức độ cân chỉnh. Những yếu tố này có thể ảnh hưởng lớn đến kết quả cuối cùng.

Trước khi kết luận bản thiết kế bị lỗi, mình khuyến khích bạn:

• Kiểm tra độ cân chỉnh máy in: Đảm bảo máy đã được cân chỉnh chuẩn, đặc biệt là về vấn đề co ngót nhựa.

• Điều chỉnh cài đặt in: Thử thay đổi các thông số in để đạt kết quả tốt hơn.

• Thay đổi kích thước mô hình: Phóng to hoặc thu nhỏ mô hình một chút có thể giải quyết được các vấn đề về lắp ráp.

Hãy nhớ rằng đây là các bo mạch phát triển và đôi khi có những linh kiện rất dễ hỏng. Nếu bạn gặp vấn đề hoặc cần hỗ trợ, đừng ngần ngại liên hệ với mình. Mình luôn sẵn lòng hướng dẫn để bạn đạt được kết quả tốt nhất. Việc khẳng định thiết kế xấu mà chưa xem xét đến các biến số kể trên sẽ gây ảnh hưởng tiêu cực đến cộng đồng và làm những người khác nản lòng khi muốn thử một thiết kế tiềm năng.

Cảm ơn bạn đã thấu hiểu và hợp tác. Chúc bạn in vui vẻ!

Mô tả:

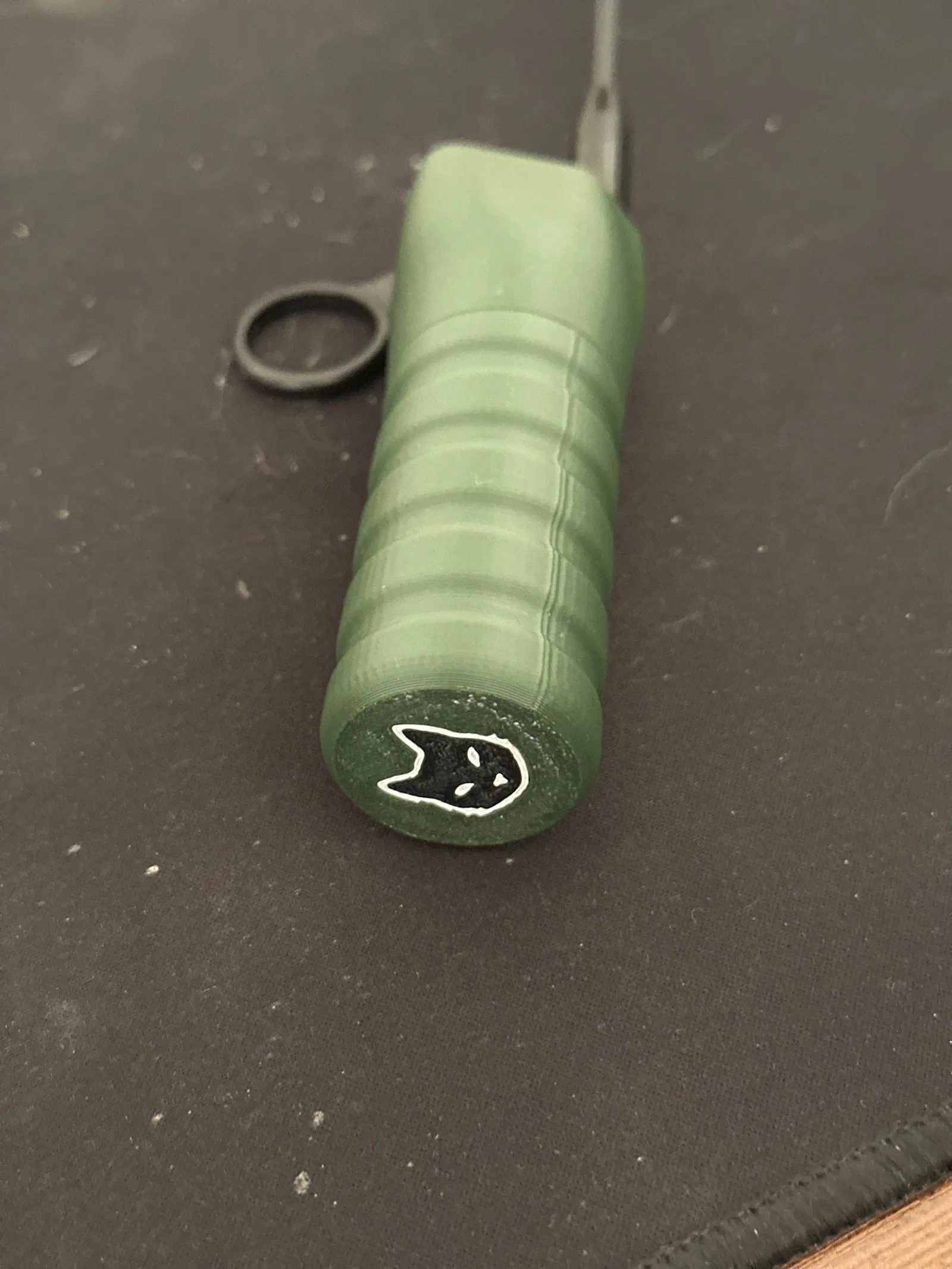

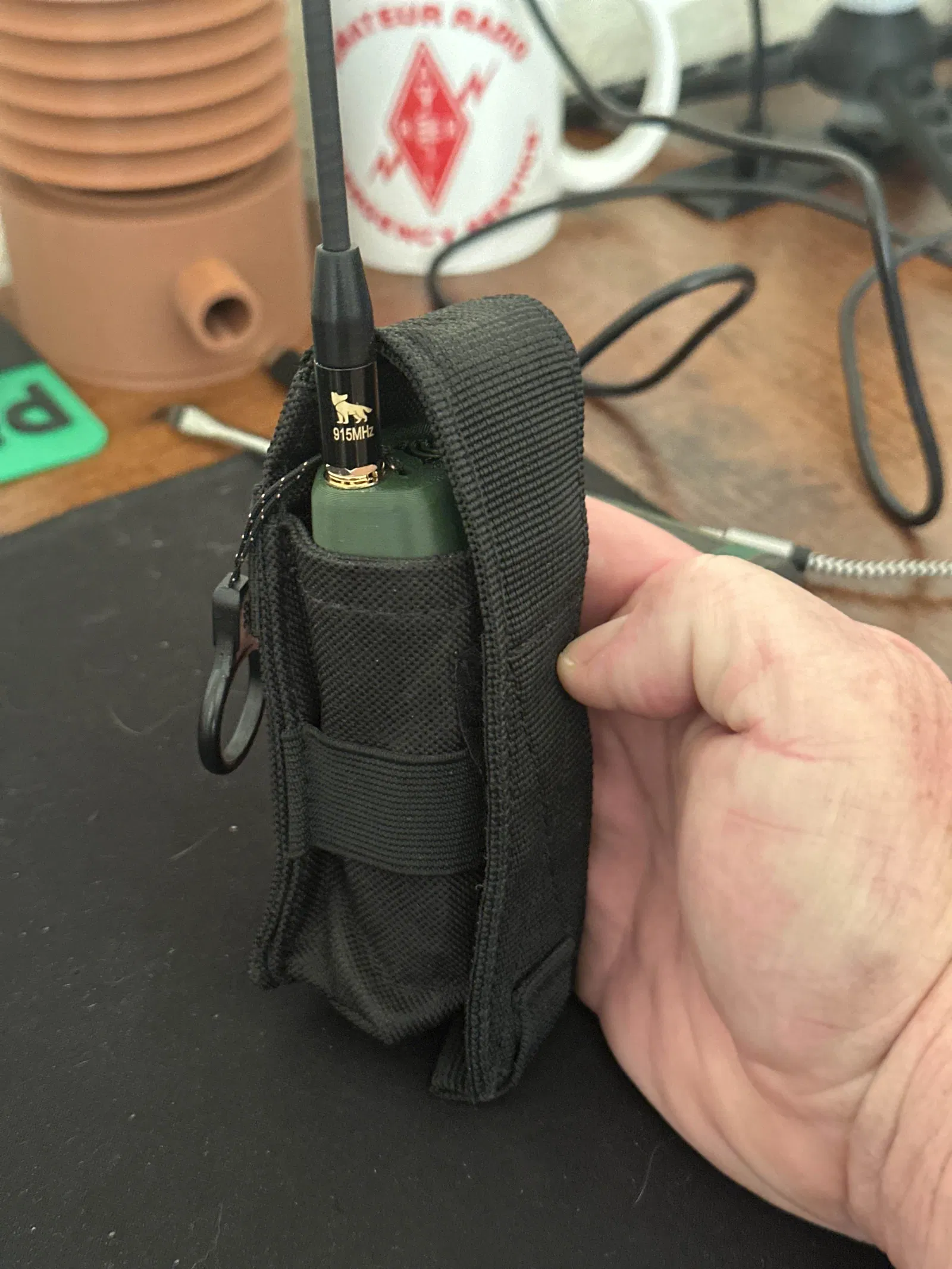

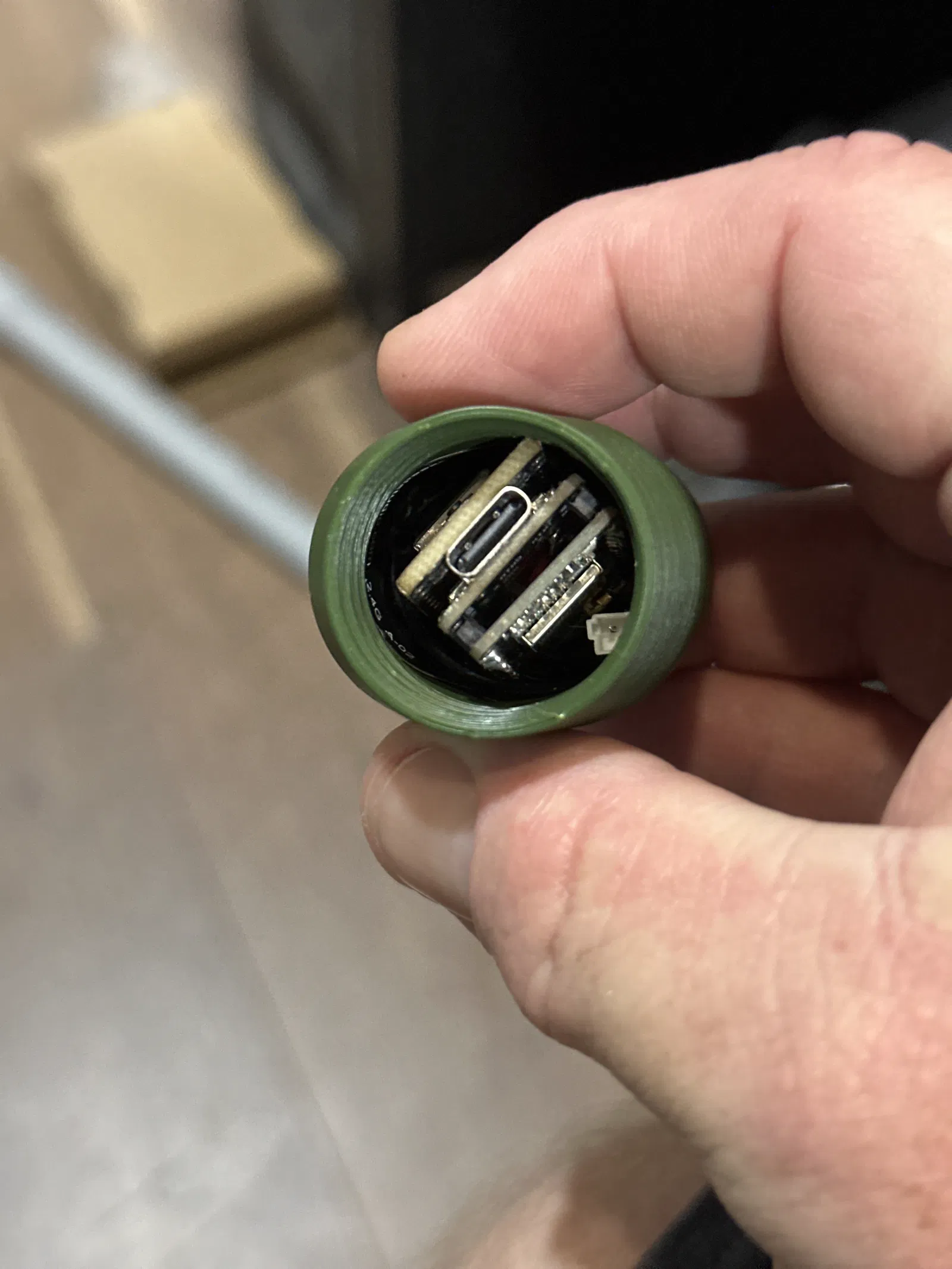

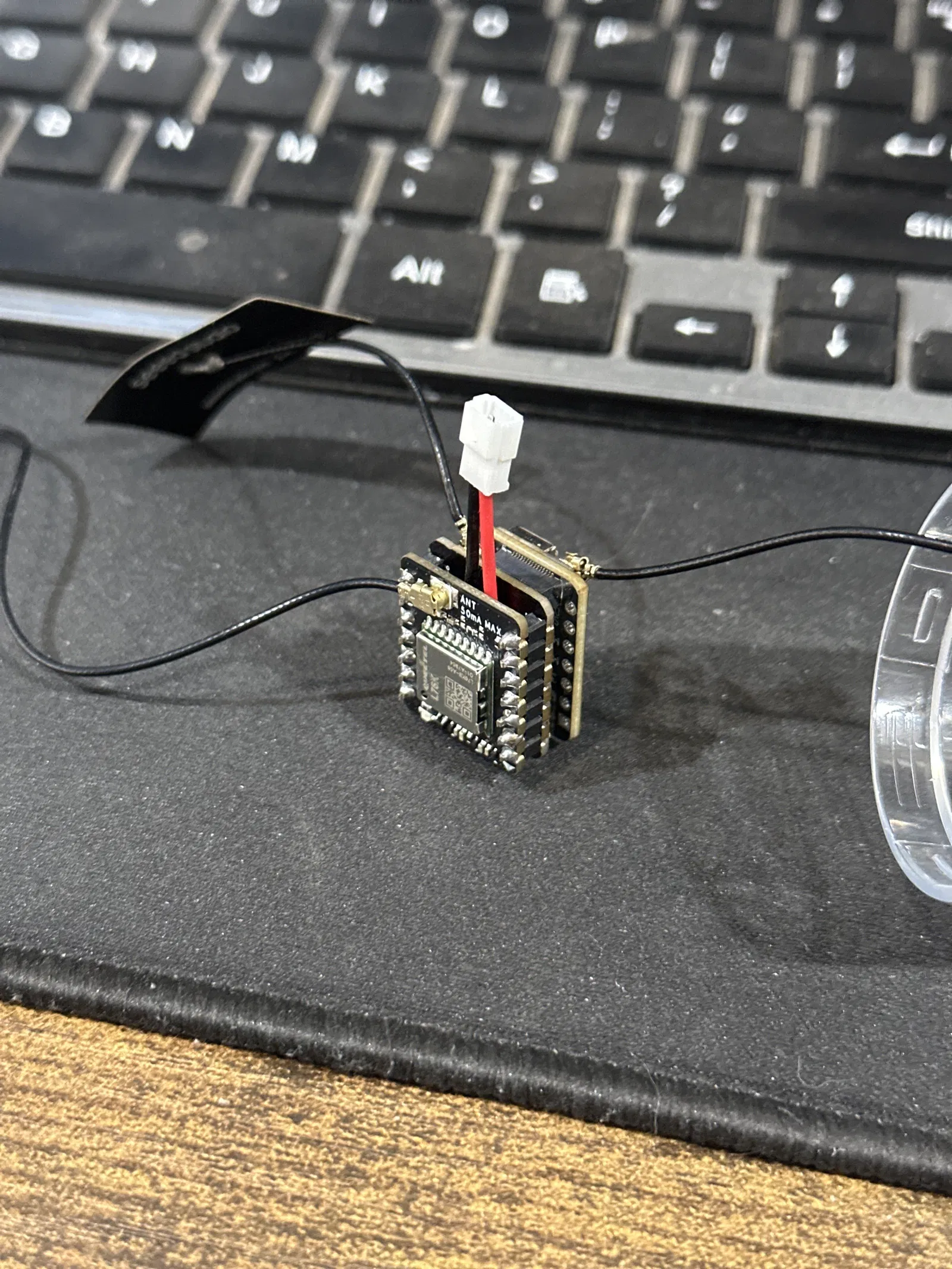

Hộp đựng tùy chỉnh cho bộ kit Seeed Studio XIAO ESP32S3 & Wio-SX1262 hoặc XIAO nRF52840 & Wio-SX1262. Bạn cũng có thể dùng bo mạch Wio GPS, nhưng ăng-ten dạng dán đi kèm có lẽ sẽ không vừa. Dự án này không "plug and play" (cắm là chạy) như những thiết kế khác của mình. Nếu bạn muốn đóng góp vào quá trình phát triển, hãy tham gia Discord của mình và cho mình biết suy nghĩ của bạn nhé!

Mình sẽ sớm làm video hướng dẫn, nhưng hiện tại bạn cần tự tìm hiểu qua ảnh hoặc hỏi trên Discord. Mình dự định sẽ thêm công tắc sau, nhưng đây là những gì hiện có, hãy in và chịu trách nhiệm cho thiết bị của mình nhé! Dưới đây là các liên kết đến những bộ phận phù hợp:

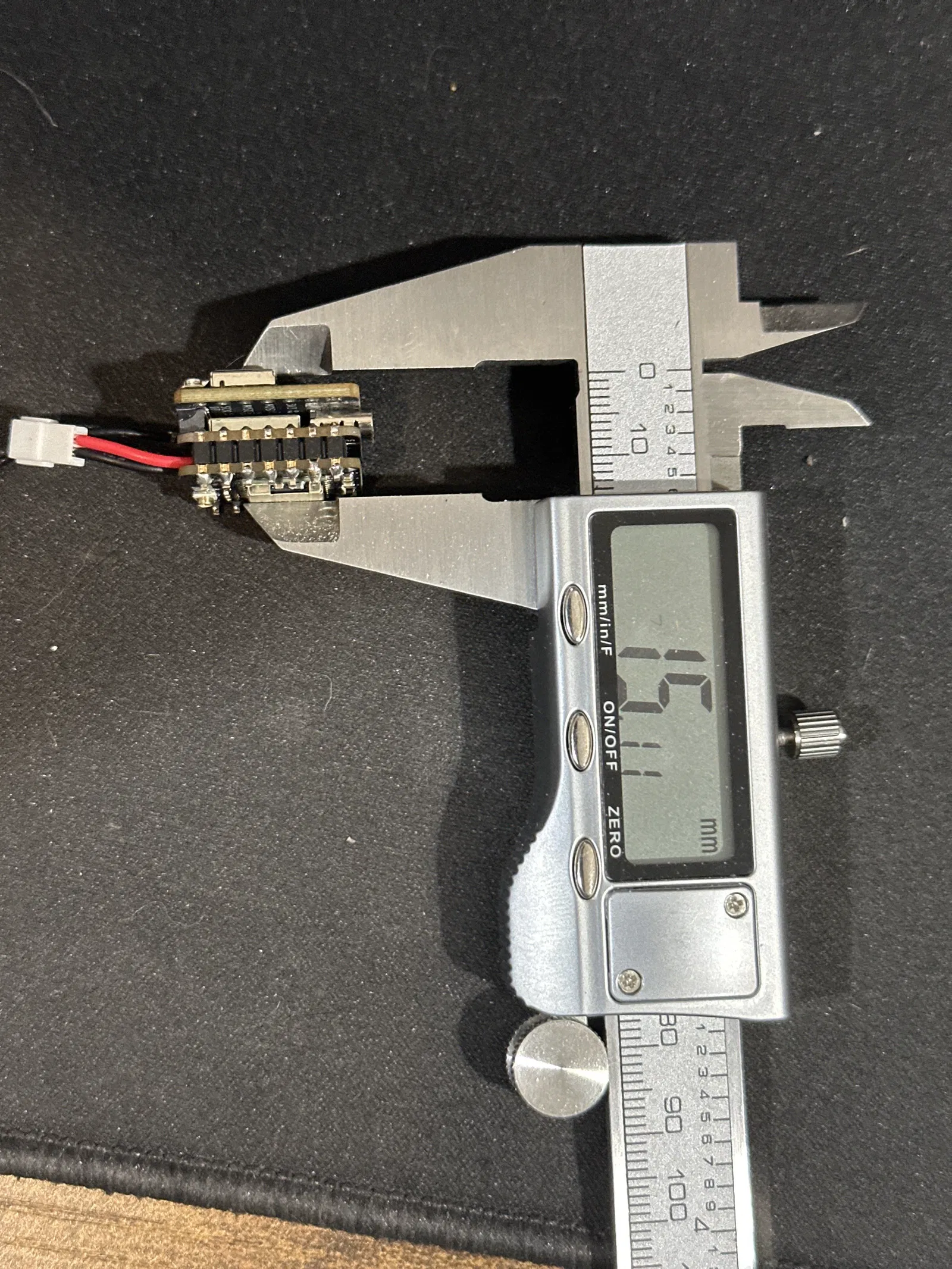

XIAO ESP32S3 & Wio-SX1262 Kit

XIAO nRF52840 & Wio-SX1262 Kit

XIAO L76K GNSS Module (Ăng-ten đi kèm có thể không vừa)

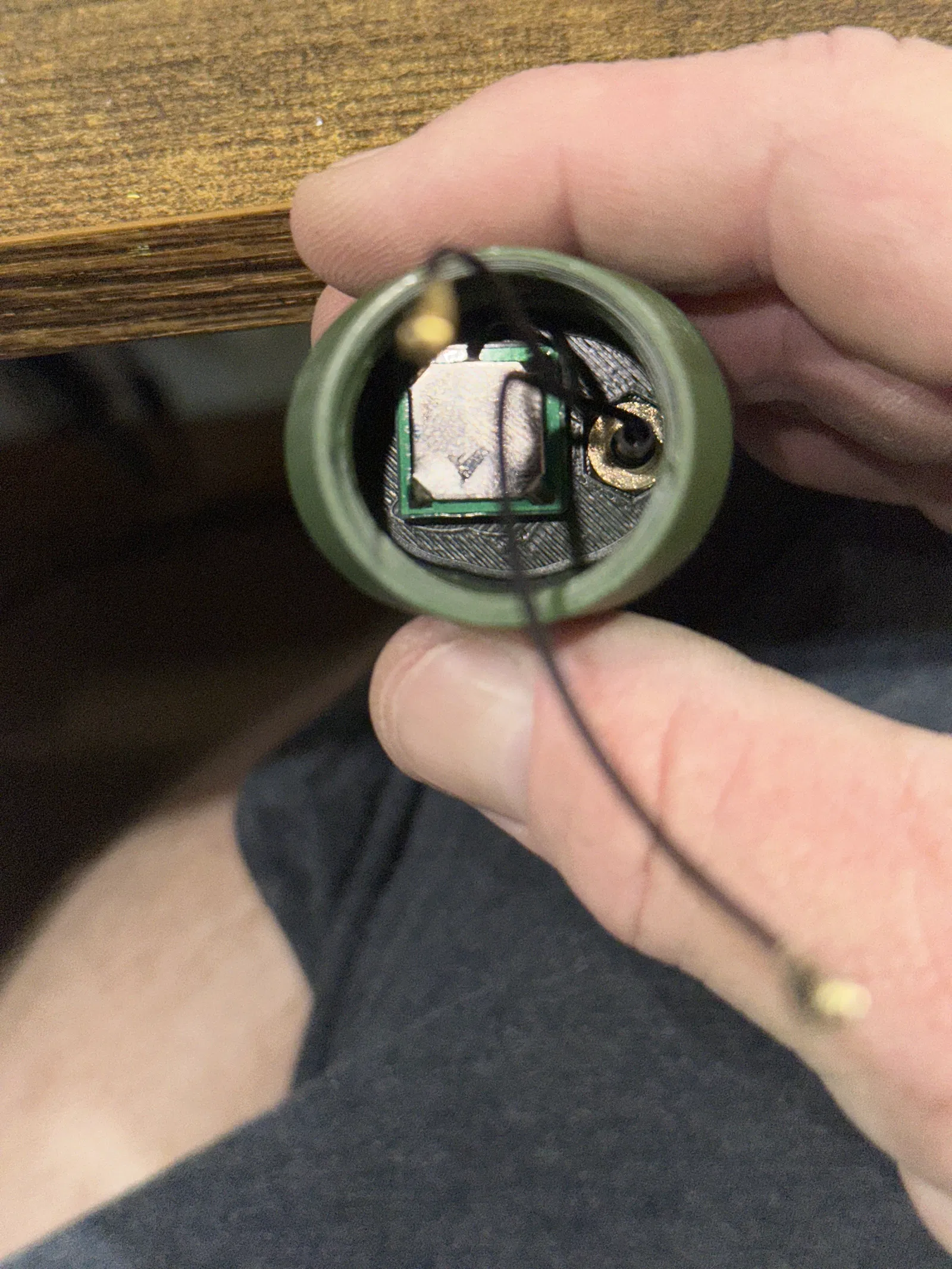

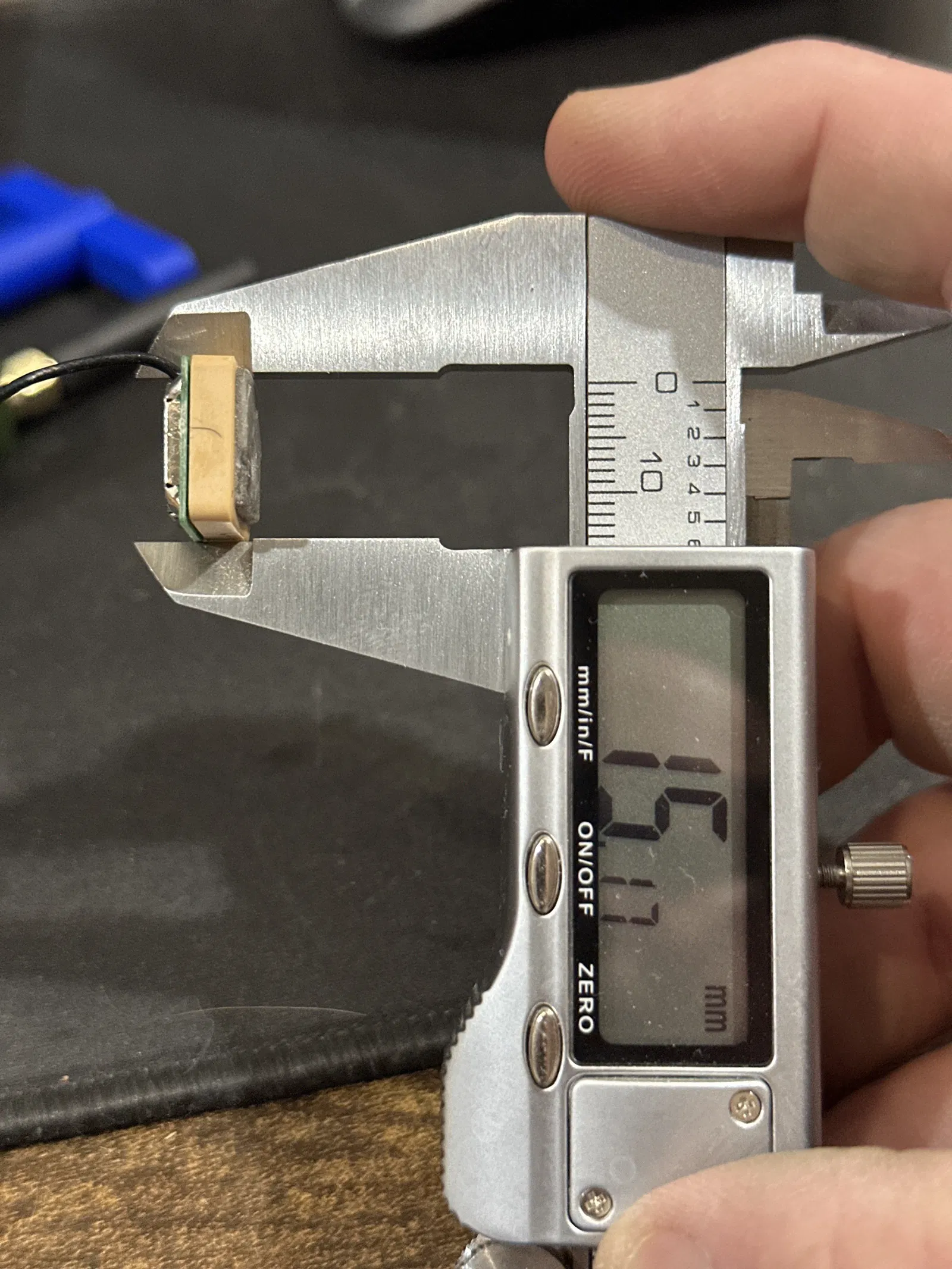

RAK GPS Antenna (Đây là ăng-ten đã được mình thử nghiệm)

Các tùy chọn GPS khác có khả năng hoạt động nếu bạn biết cách đấu dây:

Mini M100

M10 Mini

SMA MakerNova Branded Gizont Antenna

18650 Battery Pack (Loại mình dùng, các loại tương tự đều vừa, chỉ cần cách đấu dây vào bo mạch. Tốt nhất là nên dùng loại có thể tháo rời).

21700 Battery Pack (Mình dự đoán là vừa nhưng chưa test, nếu bạn can đảm thì hãy thử và cho mình biết kết quả nhé).

30mm OD O-Ring (Bạn có thể lắp cái này vào phần chân ren).
