Voron V0.2r1 Kat2Z - Bản mod belt siêu gọn gàng

Kat2Z cho máy V0 của bạn

Sau khi thấy bản mod belt G2Z của bạn mình là HartK và cực kỳ ấn tượng với nó, mình đã muốn có một bộ cho chiếc V0 của riêng mình.

https://github.com/hartk1213/MISC/tree/main/Voron%20Mods/Voron%200/0.2/G2Z

Các bạn hãy ghé xem các dự án của bạn ấy nhé!

Điều duy nhất ngăn cản mình là mình cần một bộ skirt cao hơn (mà mình vừa mới in xong một bộ skirt tùy chỉnh) hoặc một tấm đáy đã mod (hiện tại các máy in lớn của mình đang bị hỏng). Biết rằng không gian bên trong rất chật hẹp, mình muốn thử xem mình có thể làm nó gọn gàng đến mức nào và xem liệu có thể lắp vừa vặn mà không cần thay đổi hay mod thêm gì không. Vậy là thử thách bắt đầu.

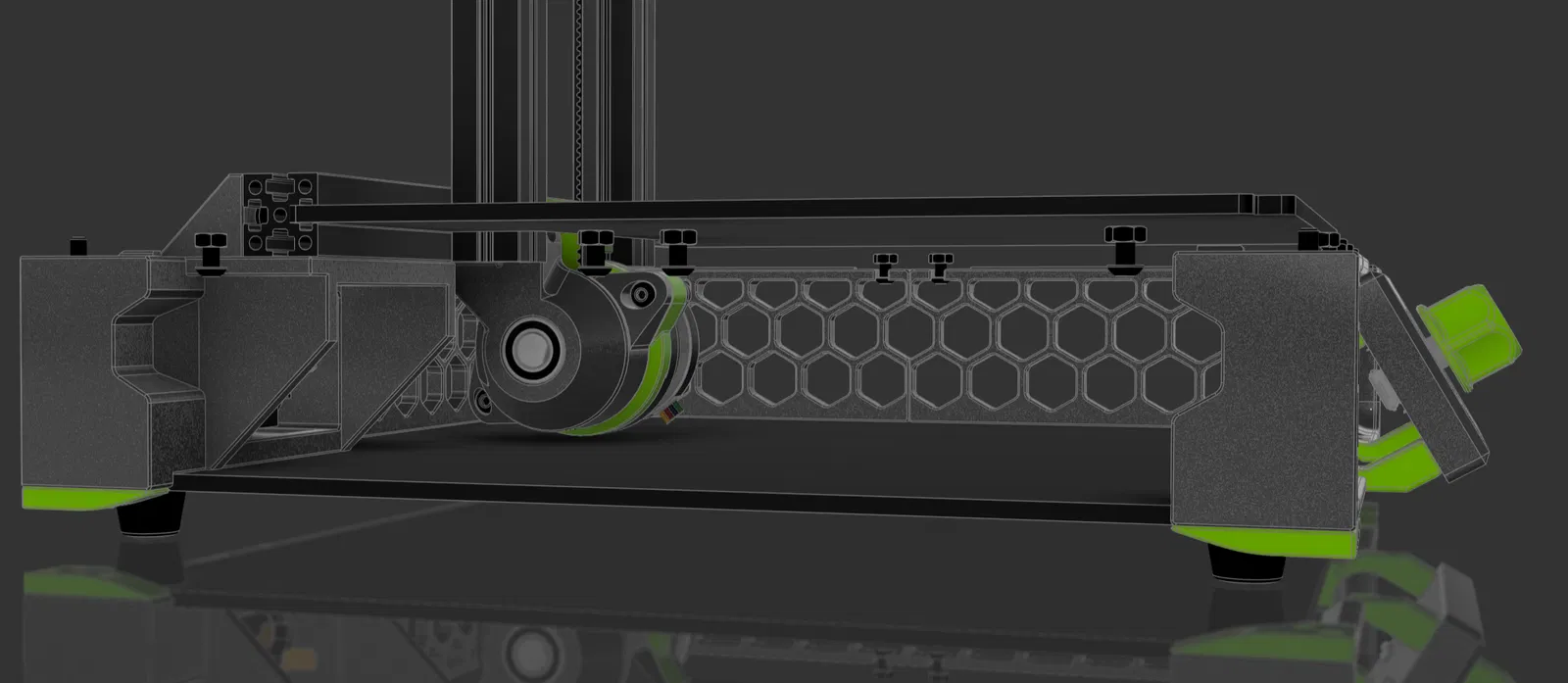

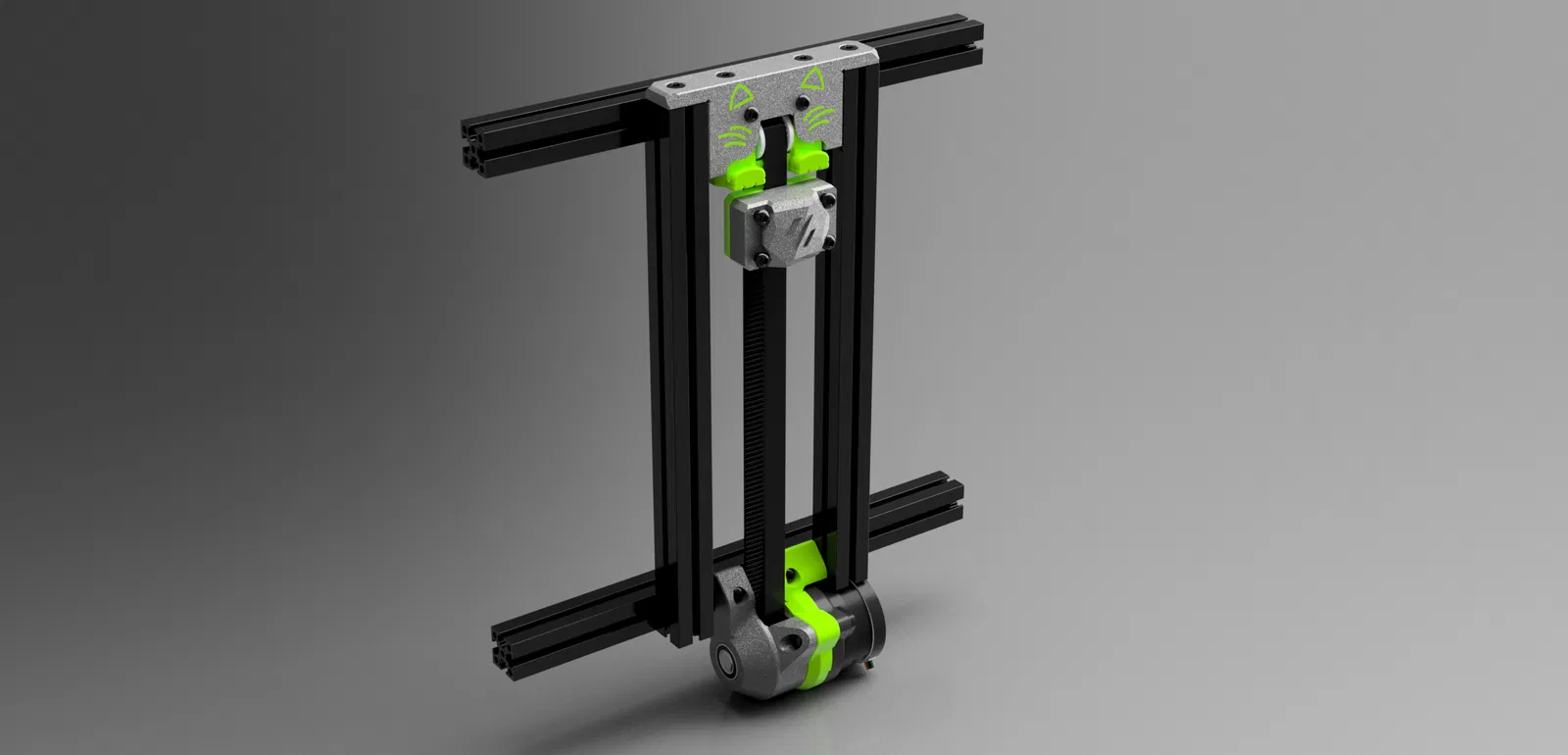

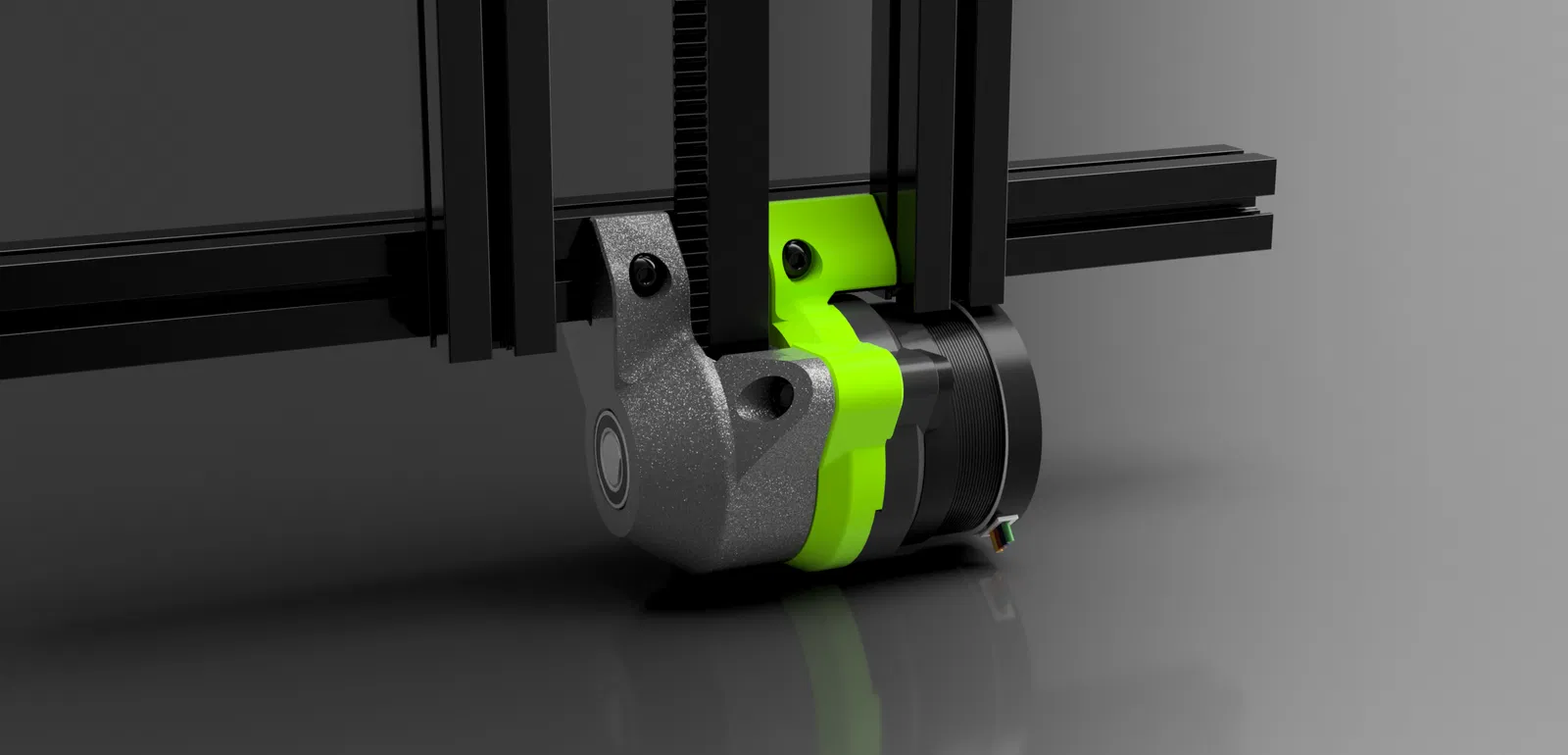

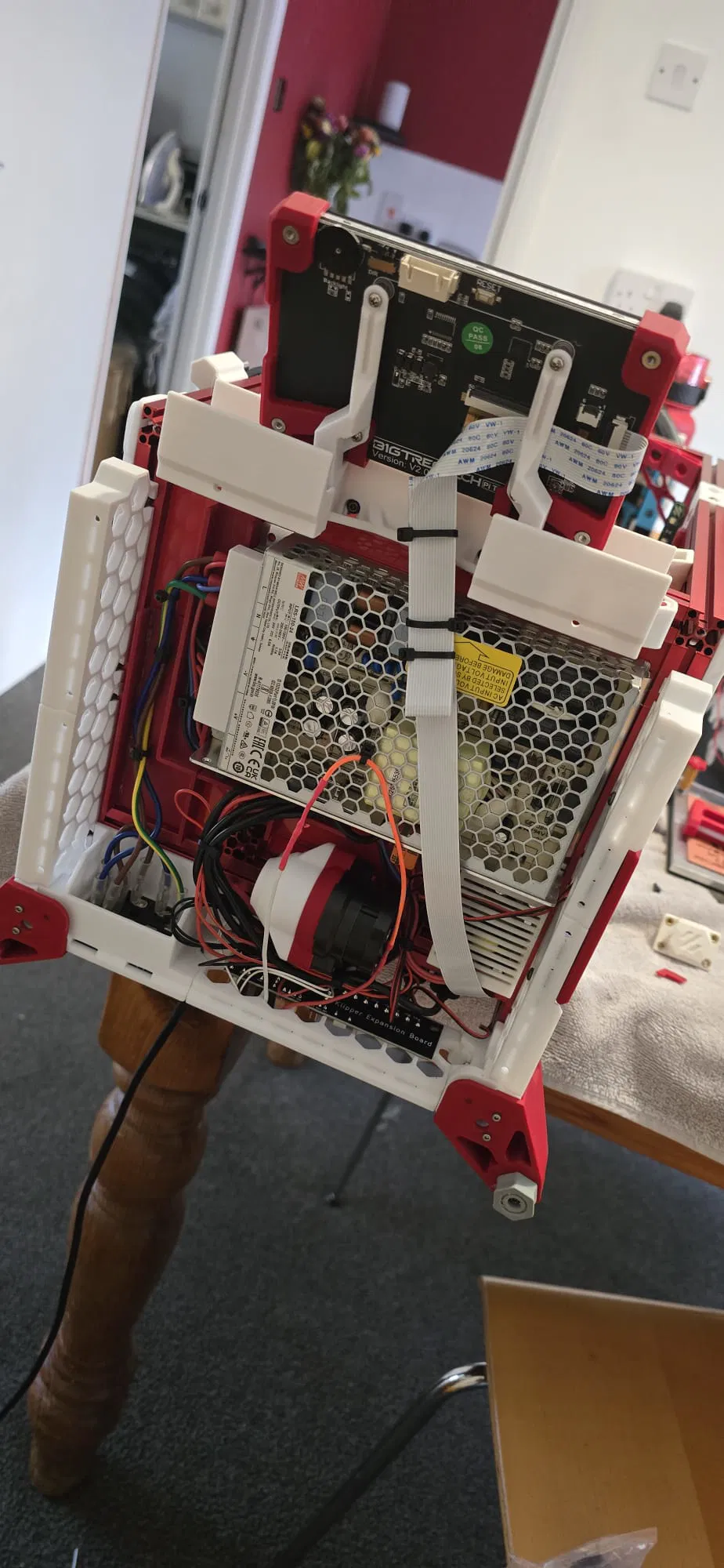

Ngay từ đầu, mình đã quyết định tự thiết kế lại phần drive / hộp số và làm cho nó gọn nhất có thể nhưng vẫn đảm bảo dễ lắp ráp với ít ốc vít nhất. Và tất nhiên là phải lắp vừa vặn với khung và tấm đáy nguyên bản.

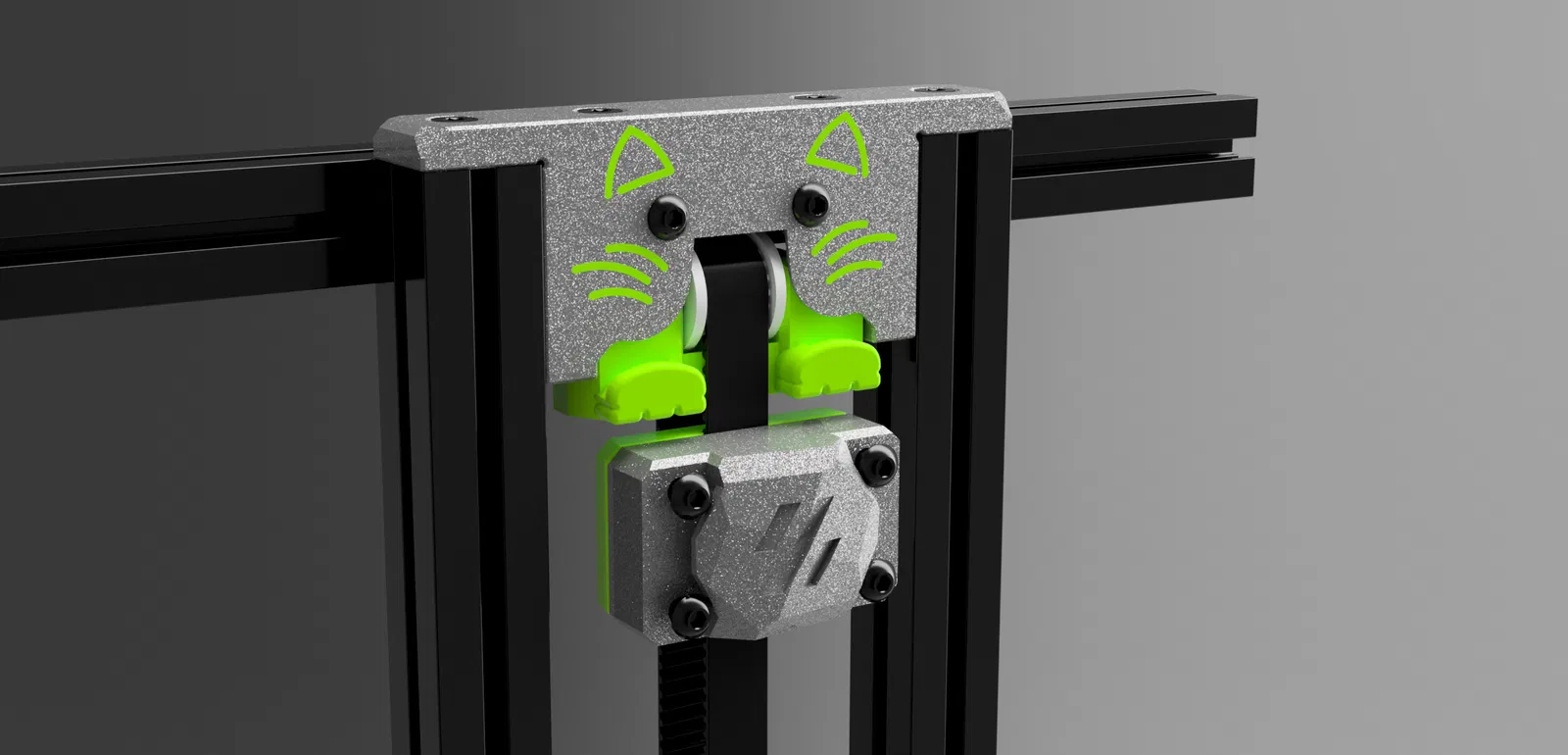

Về phần bộ tăng dây (tensioner), HartK đã làm rất tốt việc tạo ra một thiết lập cực kỳ chắc chắn và dễ sử dụng. Nhưng sau khi làm xong phần drive, mình thấy rằng để dùng được dây đai 440mm thì bộ idler phía trên cần được đẩy lên khoảng 7mm. Điều này có nghĩa là mình cần điều chỉnh bộ tăng dây để nó hoạt động được. Trong lúc đó, mình cũng thêm vài thanh dẫn hướng ở hai bên cho phần carrier để tránh các chuyển động ngoài ý muốn theo chiều trước/sau, giúp giữ idler ở đúng vị trí.

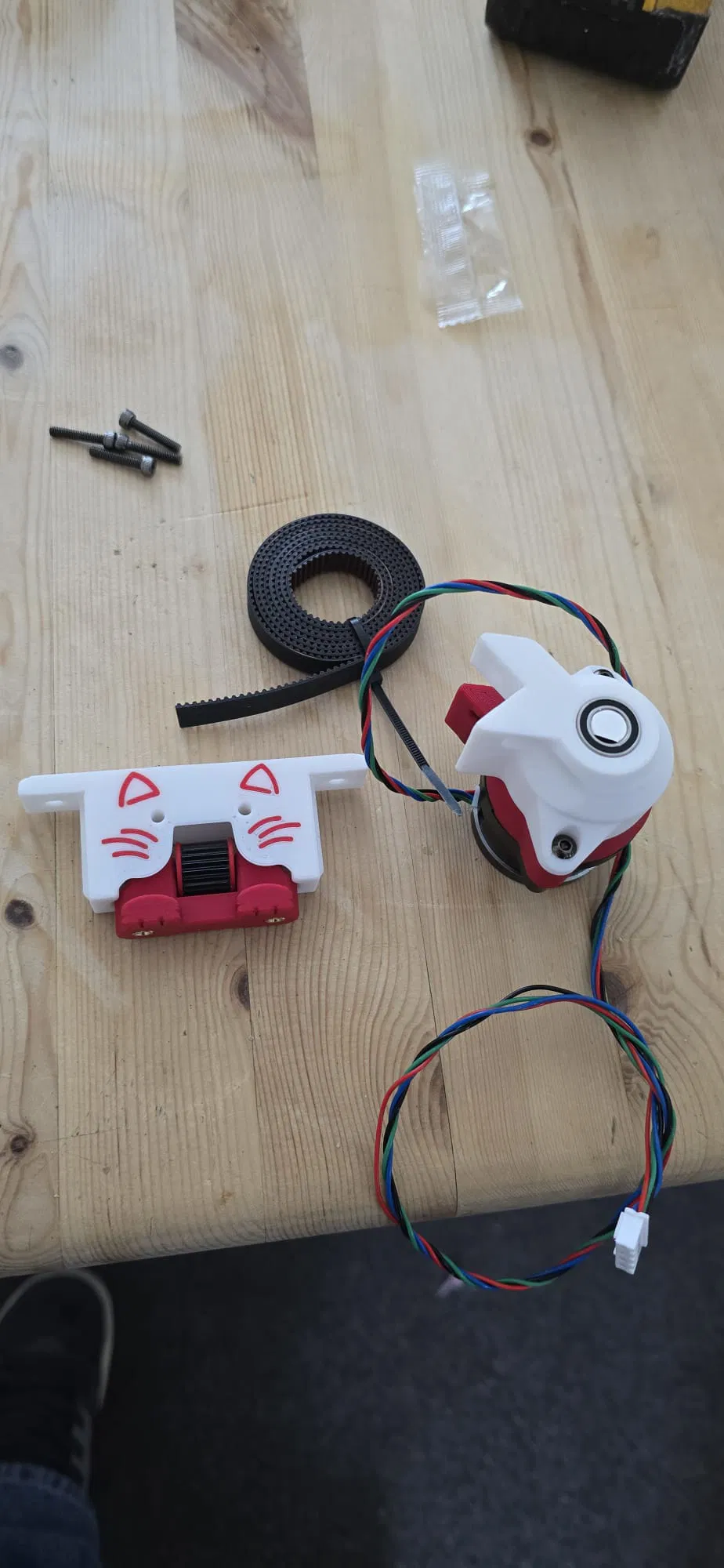

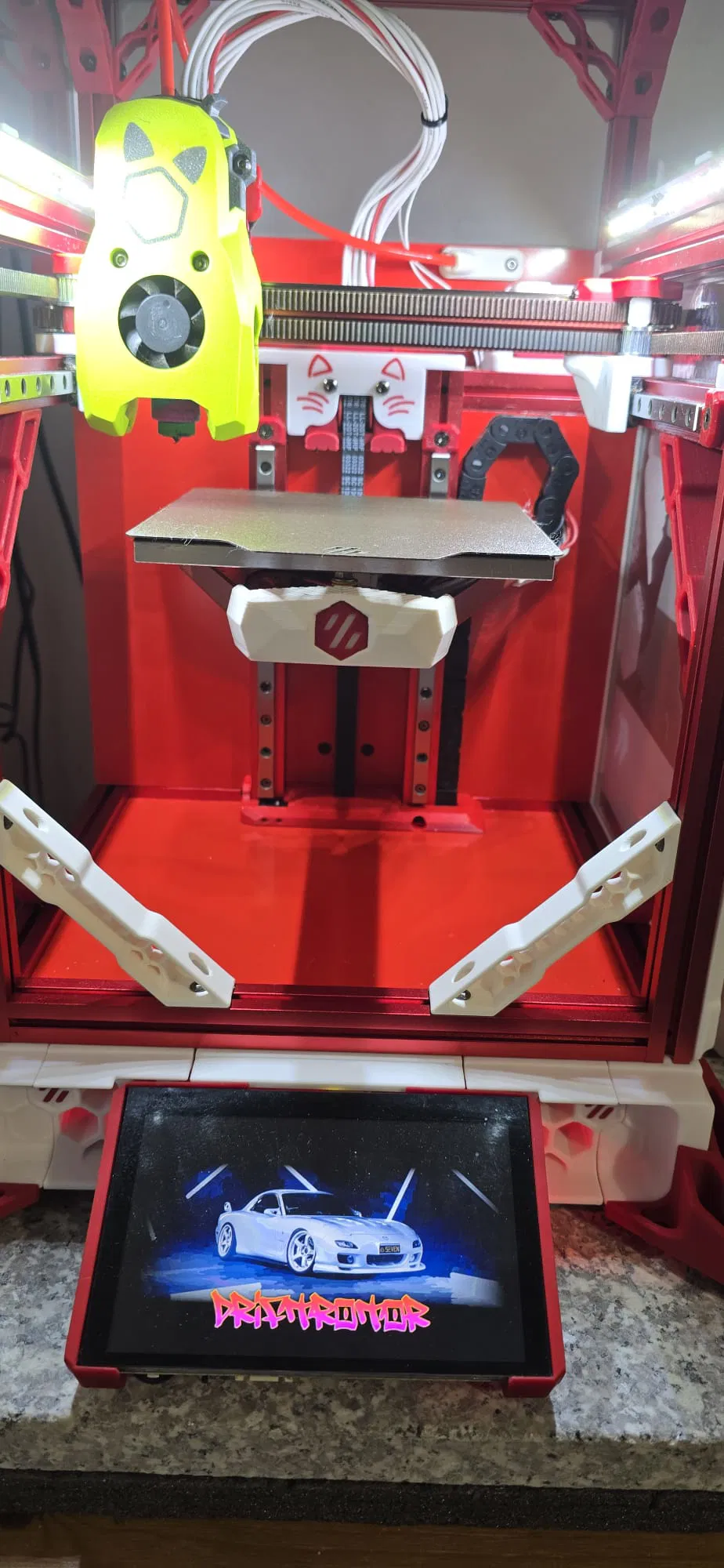

Sau khi hoàn thiện, mình muốn thêm chút dễ thương vào, nên thiết kế hình mèo (kat) là chuẩn bài luôn!

Nếu bạn không thích mèo, hãy dùng thay thế nhé.

CẬP NHẬT: Đã thêm bộ tăng dây có khe cắm nhiệt điện trở (thermistor).

CẬP NHẬT 2: Đã sửa lại các mép vát (chamfer) cho cả hai bộ tăng dây. Khe cắm chốt Carrier đã được căn giữa. Carrier giờ đã có tích hợp vòng đệm (spacer) cho bạc đạn để tránh idler cọ sát vào các cạnh. Vỏ bọc dây đai (belt housing) giờ đã có lỗ để tiếp cận các ốc grub của Pully 20T. Đã thêm nắp che Z.

BOM có một vài thay đổi nhỏ:

Phần Drive: 2 cái M3x25 BHCS (ốc mô tơ / hộp số) 3 cái M3x10 BHCS (ốc bắt vào khung) 3 cái đai ốc M3 (bắt vào khung)

Phần Tensioner: 2 cái M3x35 SHCS (ốc tăng dây chính - ngắn hơn bản gốc 5mm) 2 cái M3x20 BHCS (bắt vào mặt trước khung) 2 cái M3x8 SHCS (bắt vào mặt trên khung) 2 cái tán ren M3 (dưới đáy carrier) 1 cái idler 20 răng, bạc đạn lỗ 5mm (mặt bích 15mm)

NẾU bạn khó tìm loại IDLER có kích thước mặt bích chuẩn (giống mình), hãy thử cái này

Khung gắn Kirigami: 2 cái M3x10 BHCS (kẹp dây đai) 6 cái tán ren M3 (mặt sau khung gắn) 4 cái M3x10 BHCS (lắp bàn in)

** nếu dùng giá đỡ Kirigami của mình, hãy thay 2 cái M3x10 BHCS bằng 2 cái M3x12 BHCS

Như mọi khi, vui lòng tuân thủ cài đặt in của Voron:

• 4 tường (perimeters)
• 5 lớp trên / dưới
• 40% infill
• Lớp in 0.2mm

Mình rất mong nhận được phản hồi từ các bạn.

Chúc các bạn in ấn vui vẻ!
