Giá đỡ tuốc nơ vít LTT dưới ngăn bàn

DISCLAIMER: Tôi không nghĩ rằng mô hình này là một thiết kế hoàn thiện và tối ưu hoàn toàn, tôi đã có trong đầu hàng trăm cách để cải thiện nó nhưng thật không may, tôi có thời gian cực kỳ hạn chế vào ban đêm để hoàn thành điều này và giữ công việc toàn thời gian của mình. Nhưng ở thời điểm này, tôi hài lòng với kết quả và tôi có thể hiện thực hóa ý tưởng chính của mình, vì vậy hãy thoải mái xem xét, remix và tạo phiên bản của riêng bạn, điều chỉnh nó theo sở thích của bạn hoặc theo các bộ phận có sẵn của bạn, hãy vui vẻ nhé! xem nó hoạt động.

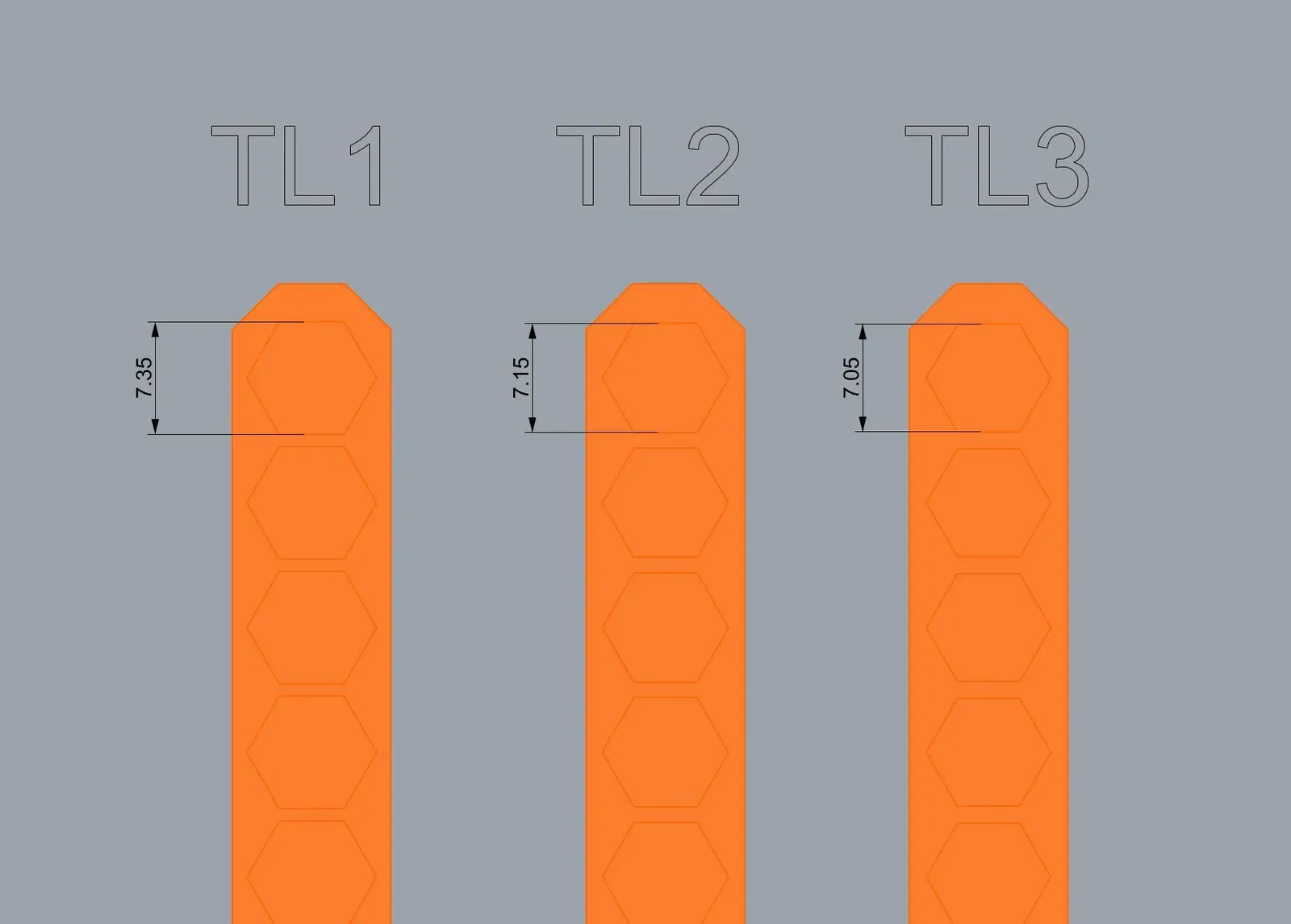

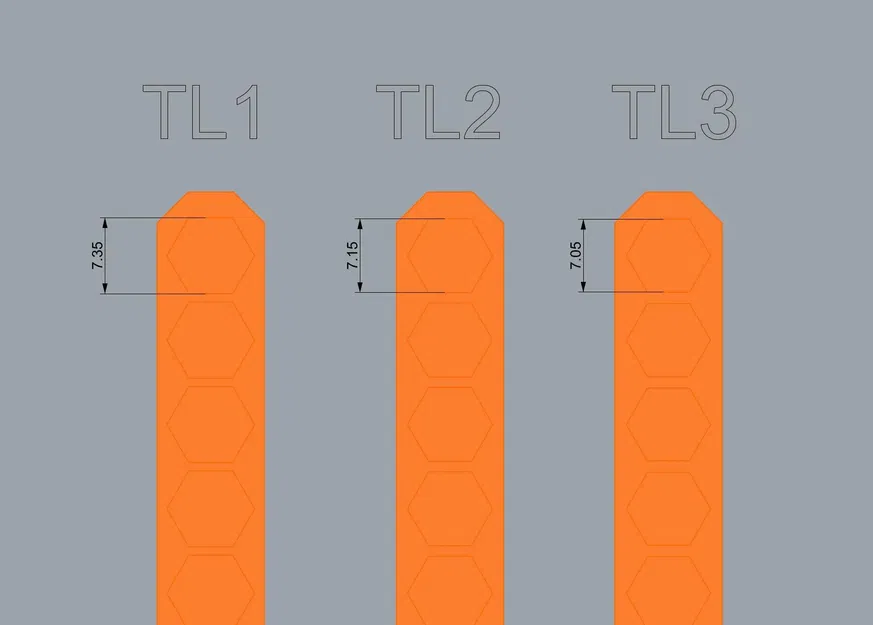

Cập nhật 1: Các lỗ giữ bit cố ý quá lỏng để chúng chỉ dựa vào sức mạnh của nam châm và không phải ma sát thực tế để giữ chúng ở vị trí, nhưng đối với một số máy in chất lượng cao như Prusa (mà tôi đã tiết kiệm để mua một cái), độ dung sai này có thể là quá nhiều. Vì vậy, tôi đã tạo ra một vài phiên bản giảm kích thước lỗ, vì vậy hãy xem các bức ảnh và các mô hình có tên Bitholder TL2 và TL3 nếu bạn muốn thử nghiệm với những cái đó, TL1 là cái gốc, tôi cũng đã tải lên mô hình Rhino 3D gốc trong trường hợp ai đó muốn sửa đổi nó, với cái đó sẽ dễ hơn STL. Một lần nữa, cảm ơn vì đã làm.

Về mô hình, nó tương đối dễ in, tôi đã chia nó thành hai nửa để làm cho nó có thể in được trên các máy in 3D FDM có kích thước nhỏ như của tôi. với khối lượng xây dựng dưới 200x200x200mm, việc lắp ráp lại có chút thách thức nhưng rất đáng giá khi nó hoạt động.

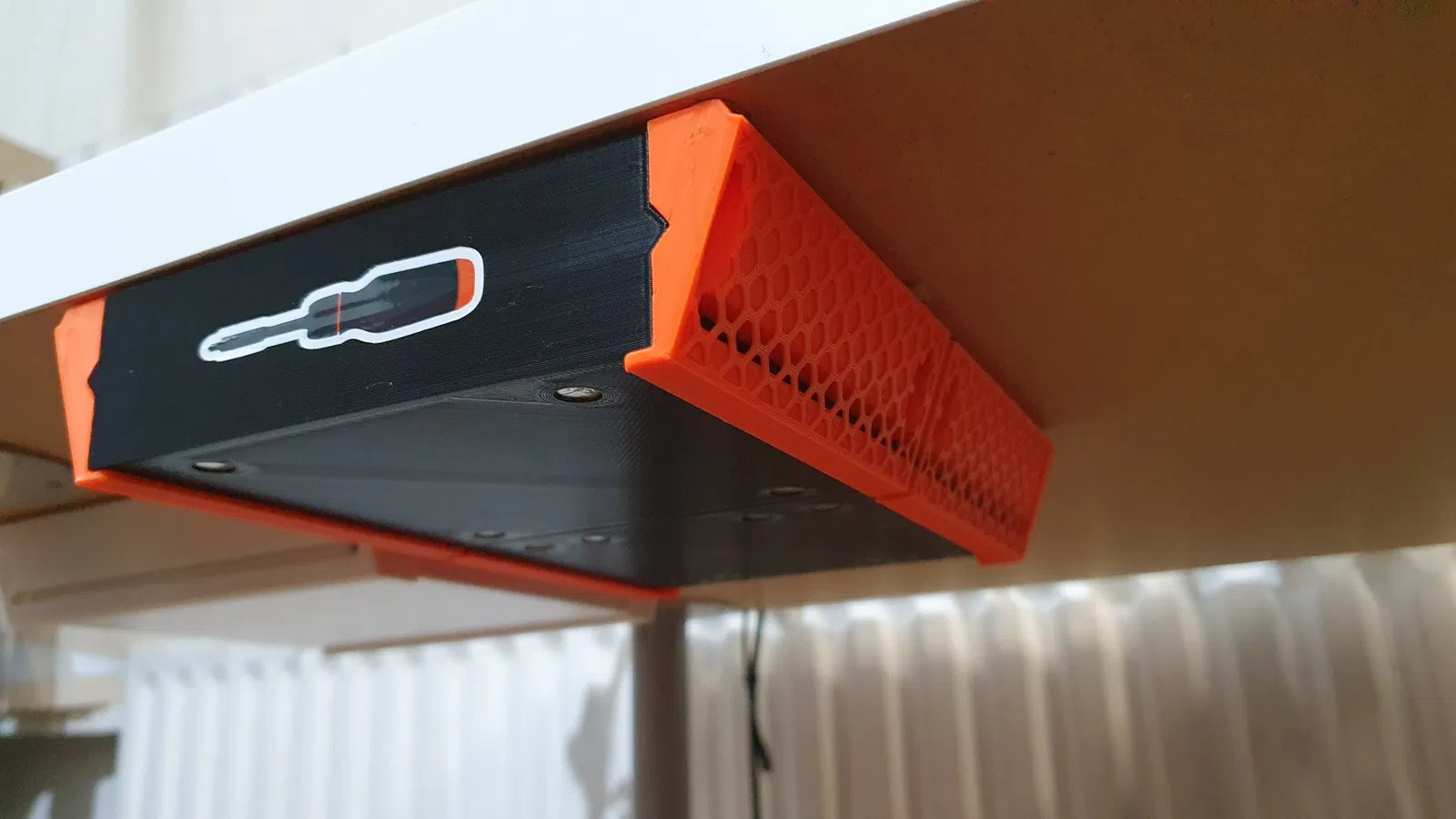

Nền trắng/đường viền là điều tôi thêm vào cho vui để làm cho nó trông giống như nhãn dán đi kèm với tuốc-nơ-vít.

Hoàn thành bằng PLA Prusament màu cam và đen. Đây là sự tri ân đôi của tôi dành cho Prusa & LTT :)

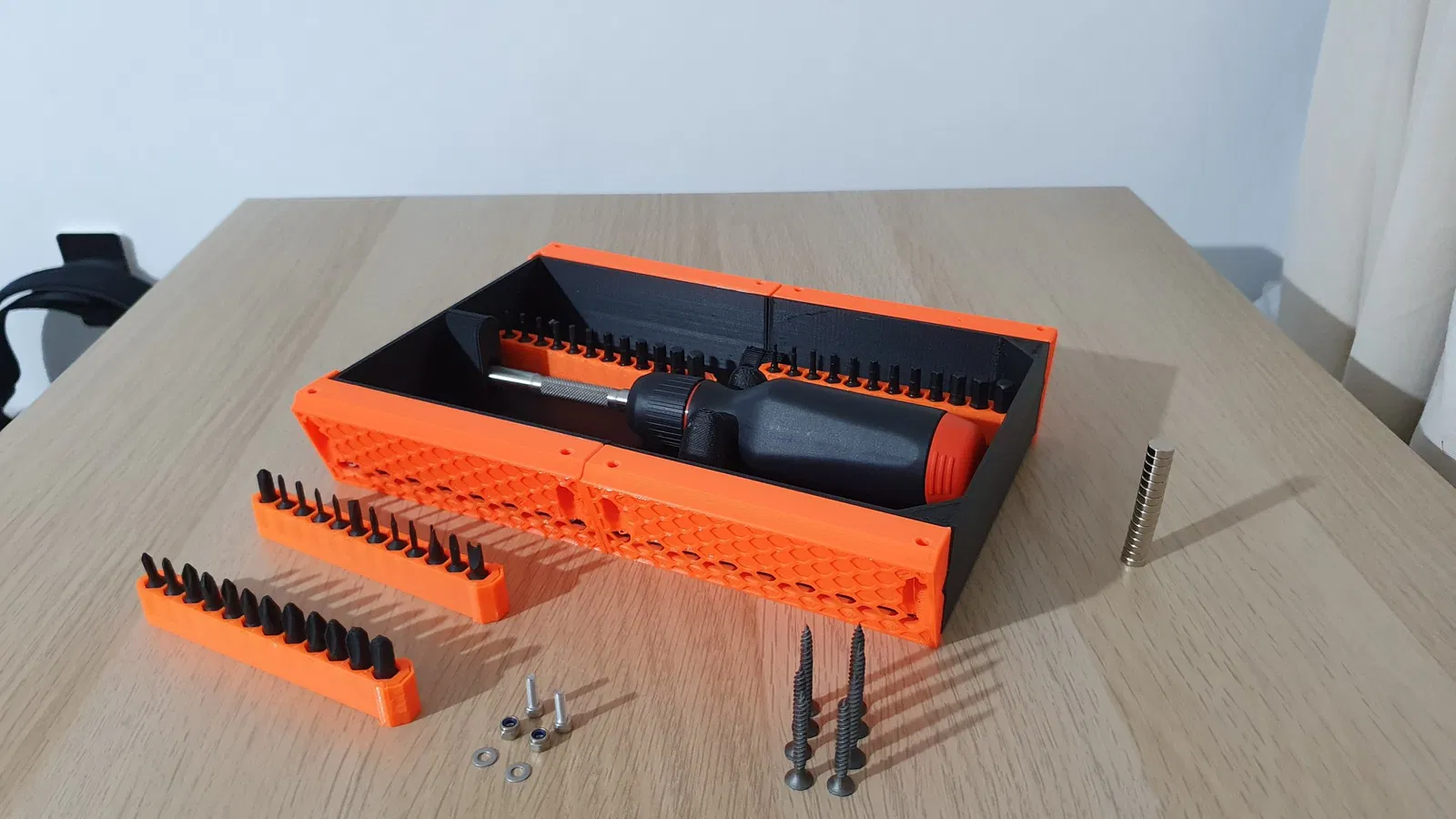

Một số bộ phận không thể in mà tôi đã sử dụng là:

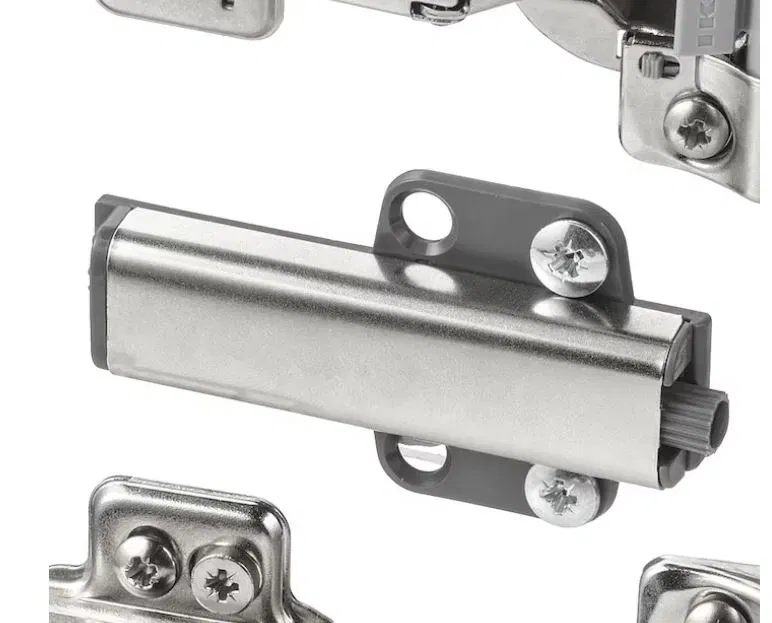

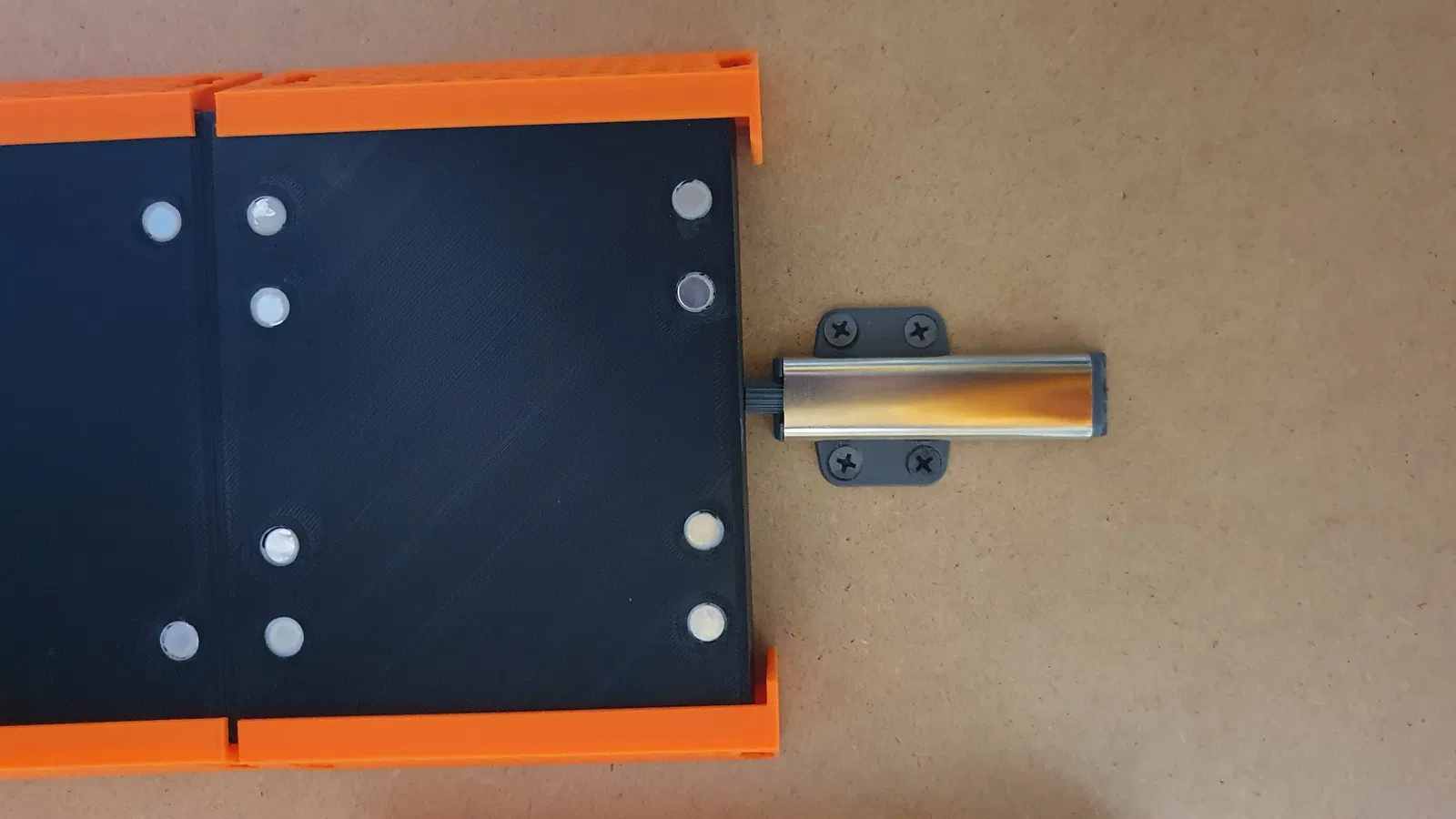

- 84 nam châm tròn neodymium 8mm (đường kính) x 3mm (mỗi giá đỡ bit có 12 và rất mạnh) -1 cơ chế đẩy/mở/ikea BESTÅ (hầu hết các cơ chế đẩy/mở sẽ hoạt động tốt) -2 vít M3x12mm với các đai ốc tương ứng (để nối hai nửa của ngăn kéo chính) -2 vít M3x6mm (để hoạt động như các chặn ngăn không cho toàn bộ ngăn kéo ra khỏi ray ở phía trước) -12 vít gỗ/không chắc về thông số của những cái này, (để cố định các ray và cơ chế đẩy mở vào bàn.)

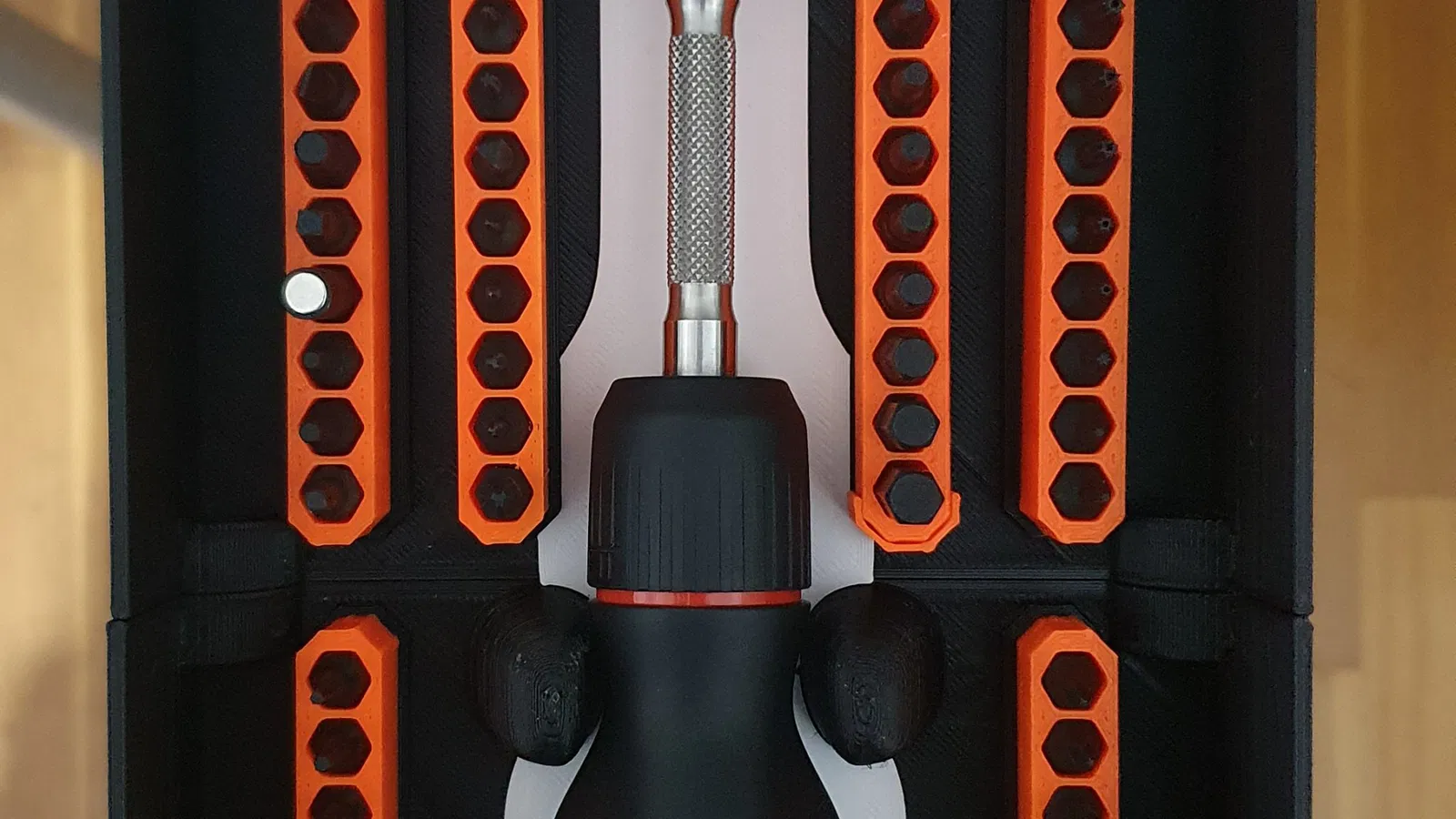

mẹo: -độ từ tính của nam châm rất quan trọng, RẤT quan trọng, vì vậy hãy dành thời gian và tải các giá đỡ bit với cùng một hướng từ tính trên tất cả chúng, đây là cách tốt nhất mà tôi đã làm để tất cả các vỏ hoạt động giống nhau cho tất cả các giá đỡ bit.

-các giá đỡ bit không cần hỗ trợ và vỏ nam châm có thể được in với cầu cơ bản, vì vậy hãy đặt nó phẳng với lỗ lục giác đối diện với bàn để có độ chính xác kích thước tối đa.

-các ray nên được in với mẫu lục giác phẳng đối diện với bàn và cài đặt quá treo cơ bản.

-nắp giá đỡ bit để ngăn nam châm rơi ra yêu cầu một lượng keo nhỏ (tôi biết điều này có thể được thiết kế tốt hơn), tôi đã sử dụng “no more nails” làm keo và hoạt động khá tốt.
