[MỚI] Mô hình còi Mini 2/2T! (ĐÃ CẢI TIẾN HOÀN TOÀN)

TỔNG QUAN + THÔNG TIN QUAN TRỌNG!!

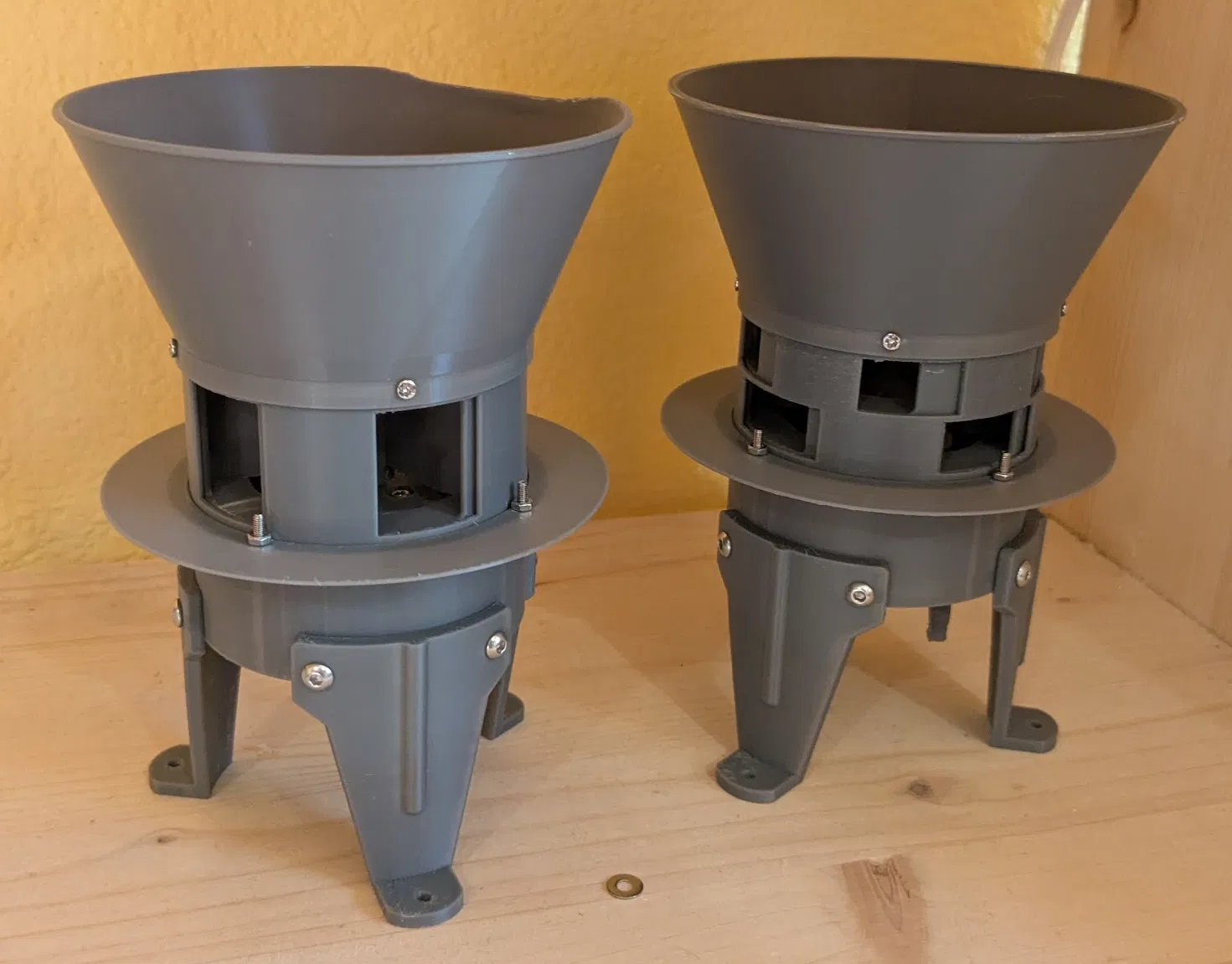

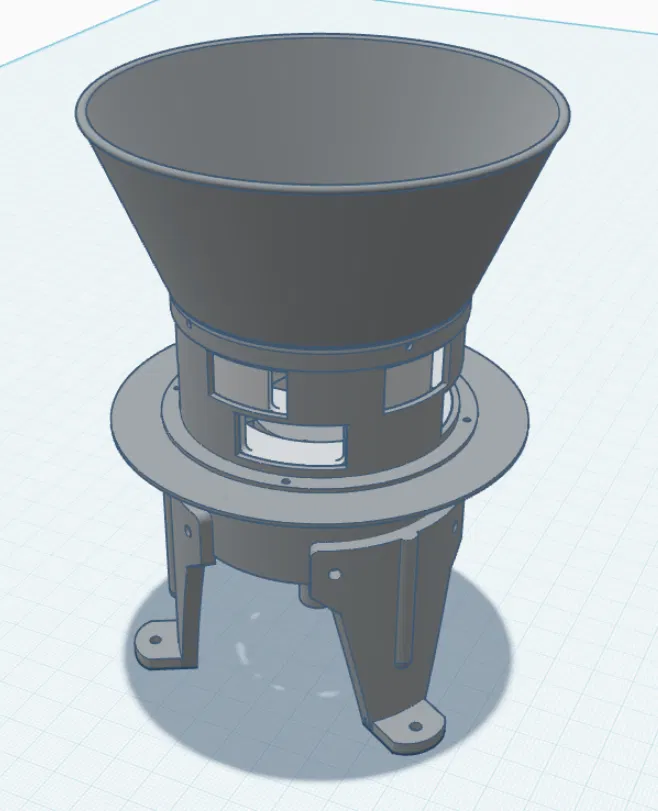

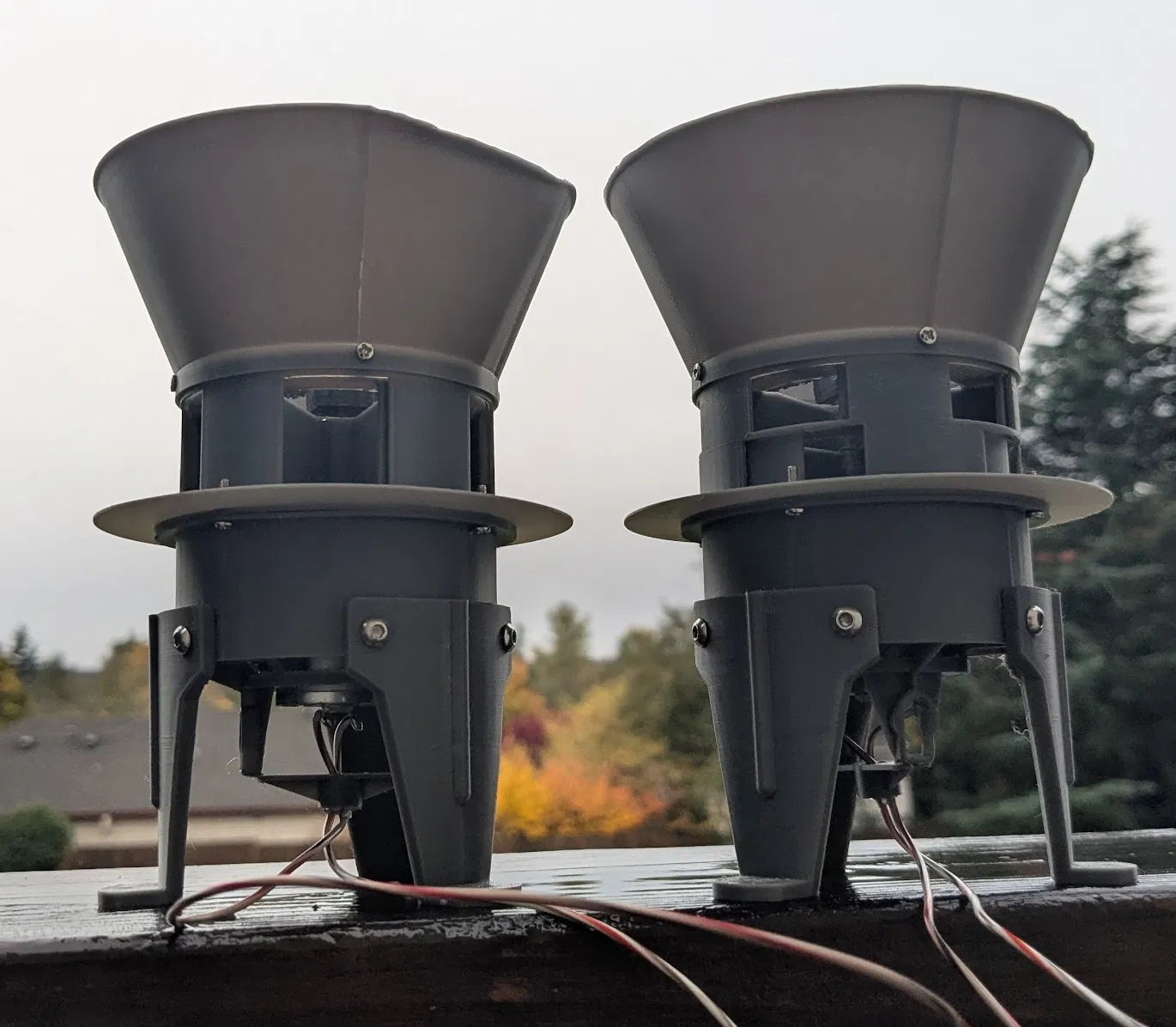

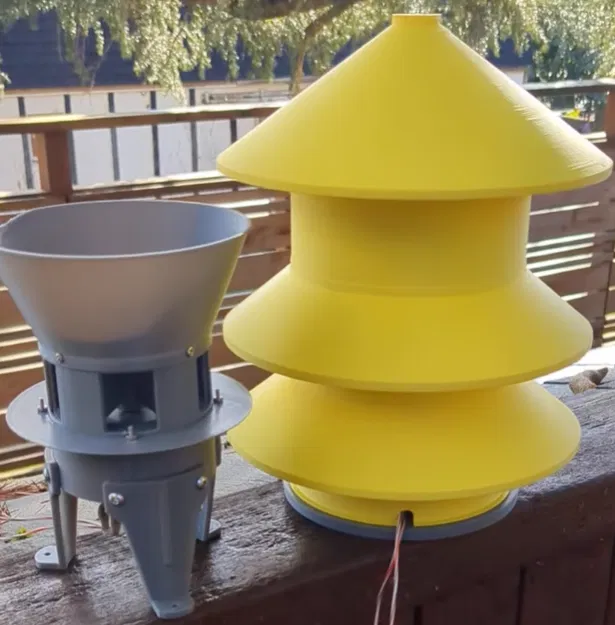

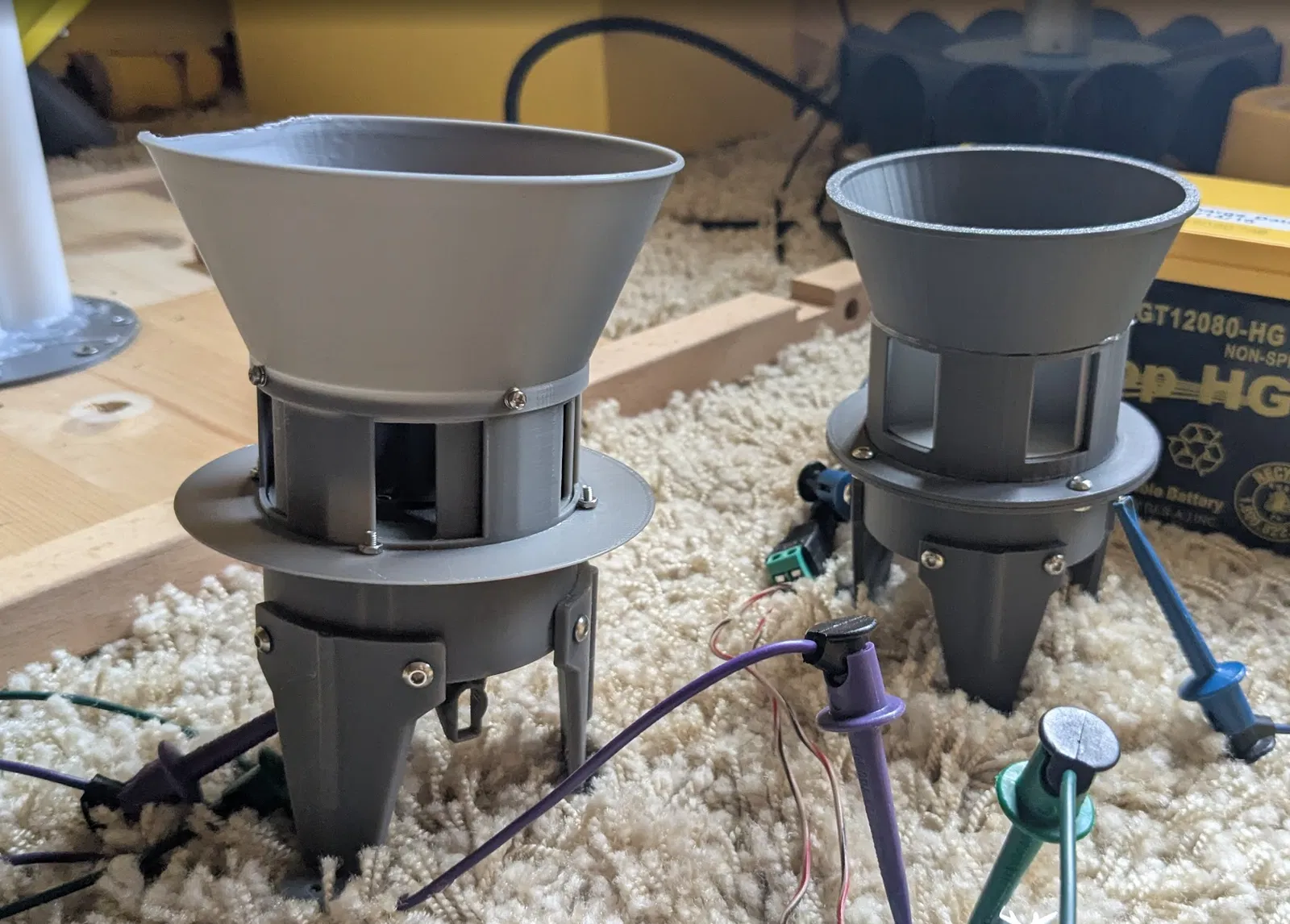

Mô hình 2 nguyên bản của mình từng là một trong những thiết kế được yêu thích nhất vì độ đơn giản và chi phí hợp lý. Tuy nhiên, nó có một điểm trừ cực lớn… nó thật sự rất tệ!!!!

Mọi tỉ lệ đều không chuẩn xác, rotor thì chỉ có một chiều và thậm chí còn không phải là loại hút kép (dual intake). Với phiên bản Model 2 này, mình đã làm lại từ đầu hoàn toàn, áp dụng các số đo thực tế và tỉ lệ chuẩn khi thiết kế rotor!

Đây hiện là file mô hình còi Model 2 tỉ lệ ~¼ thực tế nhất trên Printables tính đến thời điểm hiện tại. Hy vọng mọi người sẽ thích nó!!

DANH SÁCH LINH KIỆN:

Motor - https://www.amazon.com/uxcell-Micro-11600-12000RPM-Remote-Control/dp/B07M8FJBQZ/ref=sr_1_11?crid=2IXJIHXG4EYZC&dib=eyJ2IjoiMSJ9.aSKrZYj4fesa-FpKRGxADNrZyeK6S9CEzdg3f8MDgfOHW-ThN8tzmGtmBrhyIwsRMgCf0bktGgFfd8IQlCMoToldSxABfK-vQaAX66C42h8dewmmtZI9_BJiK8yzF-qtiHuqRe3MbmCQftxkeND9f-y5SBuN1I8Ws_6QzNhFi9I80zYxcvmWwXQuGWC4R4y77-oy2tMASM_nV1QPqB_KpGvLMcS6Leq7f9wKU2wZUdxGZ4jSAKBCntM80mwWHTSQCWGS4zqlRy1XbGPzbfcsOMBEvMtg06L87Mq-8fACTEc.4X0mAZaljG-48wLt3seQtU66XvZsjoQMz-r5app8pY4&dib_tag=se&keywords=12+volt+dc+motor&qid=1744946185&s=hi&sprefix=12+volt+dc+motor+high+rpm%2Ctools%2C304&sr=1-11

Hardware Kit #1 (Chân gắn lớn hơn + ốc bắt) - https://www.amazon.com/Machine-Assorted-Assortment-Stainless-Threaded/dp/B0DFWYBJJJ/ref=sr_1_23?crid=1WWMTWP76KN7A&dib=eyJ2IjoiMSJ9.2uOljQ6TCNagljhcoVb2QWuLBwOG_SV6pCn3KWQzv3Ot-ebT2KFQV2cegkY4yUPev4Qq3YEnoQov2R2847bPfjjY8SZ3JwXPbMbsIUhT53G9hL7CbdAyV-Zo1PZyC_TBRKZQT7pC_LsR7JOwPjtdFk1P9YEJAGROPDXv46IlSNQmbU0Qa0IzldoQYsks4qz_lsSvp8cbyGWq1Hl2WrppMEMOvoZZKR1Rghuy3n02d_8BlFs1DYdDYJtj2TjokNPMYGWJreovjisbL6rn7DqC1S_kLjUq--3f_C4xf7MFDGY.j-3L9hCTAs3kfTLuWBmIzKXDcaaf5Ym-n-sa4ANo8Ts&dib_tag=se&keywords=M3%2Bhardware%2Bkit&qid=1761629633&s=hi&sprefix=m3%2Bhardware%2Bkit%2Ctools%2C124&sr=1-23&th=1

Hardware Kit #2 (Ốc M1 nhỏ) - https://www.amazon.com/AvrestYPT-Stainless-Assortment-Phillips-Electronics/dp/B0F8V7G8T8/ref=sr_1_5?crid=19PJXPGUK23LV&dib=eyJ2IjoiMSJ9.NyLxS8DUjDxbbtTiGYRA25OHAnf1lRbN0j-qxYlnwT6qOhuuOmRXsHl1KXSSOFYaawpkZWItdCASrahINRgrpX4nTZA6qu0Yiz5Tz1ALIOlHHiL8NU2CsAvAAW_0-N-reGmFS5PJfOlJSdFTZL4lBm8LPipP4SPHMzaqWf-PG5qjO9X31QuYzFirFzc-EIeGdGT488qNf0jvzk6EzYOBnu5FDa8Nk49bcxUpNh5PHpr20iGCepho40ghbHH9bY1V-ySs5WsOMiSngy8eJAfC5twVdaBsB4UKZcO6xuWdw.UD9_ASN1G9_kC8uIcP6kEbC-DK6AoqWZQCAKeCLuUfg&dib_tag=se&keywords=m1+bolts&qid=1757314738&s=hi&sprefix=m1+bolt%2Ctools%2C128&sr=1-5

LẮP RÁP:

Quy trình lắp ráp còi này rất đơn giản, thậm chí còn dễ hơn mẫu 2 trước đó vì không cần dùng đến keo dán.

Mình khuyên nên bắt đầu từ phần rotor. Đầu tiên, hãy quyết định bạn làm mẫu 2 hay 2T. Hãy in chi tiết "Motor Tolerance Tool" để thử motor vào các lỗ, từ lớn đến nhỏ. Lỗ nào vừa khít nhất (không quá lỏng, không quá chặt) thì dùng rotor cùng kích cỡ đó. Ví dụ, nếu motor vừa nhất với lỗ 2.25mm, hãy in rotor 2.5mm.

Tiếp theo, in phần "Model 2 Base". Đây là phần giữ motor và kết nối mọi thứ ở trung tâm. Sau khi in xong, luồn motor từ dưới lên. Dùng hai con ốc M3 ngắn để bắt chặt motor vào đế qua hai lỗ ở trên. Đây cũng là lúc thuận tiện nhất để hàn dây điện vào motor.

Sau đó, in phần stator để canh chỉnh vị trí rotor. Bắt đầu ép rotor vào trục motor, mỗi lần nhấn xuống hãy đặt stator lên trên để kiểm tra khoảng cách. Hãy cẩn thận vì rotor vẫn có thể trượt sâu vào trục kể cả khi đã đạt vị trí chuẩn!!

Sau khi rotor vào vị trí, hãy chạy thử motor xem luồng khí thế nào. Kiểm tra định kỳ trong quá trình làm là rất tốt để đảm bảo mọi thứ vận hành đúng.

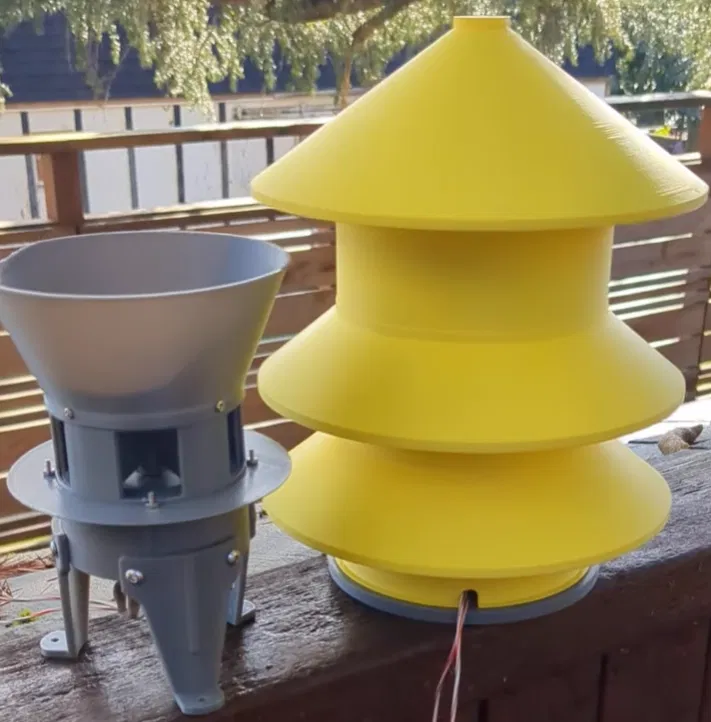

Từ đây, công việc rất dễ dàng. Chỉ cần bắt chân đế bằng ốc M3, sau đó lắp stator, vòng đệm (spacer ring) và đầu hút.

Để lắp stator, vòng đệm và đầu hút: đặt stator lên trên rotor. Dùng ốc nhỏ (trong bộ kit) bắt từ dưới đế lên stator. Trước khi ốc trồi lên đỉnh stator, đặt vòng đệm vào rồi mới siết chặt. Lặp lại cho cả ba bên và gắn ốc tán để khóa. Bạn cũng có thể thêm bốn ốc M3 vào đỉnh của giá đỡ vòng bi giả!

Cuối cùng, gắn nắp hút (intake cone) bằng loại ốc giống như stator nhưng ngắn hơn. Đừng quên dùng ốc cố định từ bên trong! Bước cuối là gắn chi tiết "Model2BrushDeco" vào bên dưới hai chốt giữ chổi than bằng cách hàn nhựa hoặc dán keo.

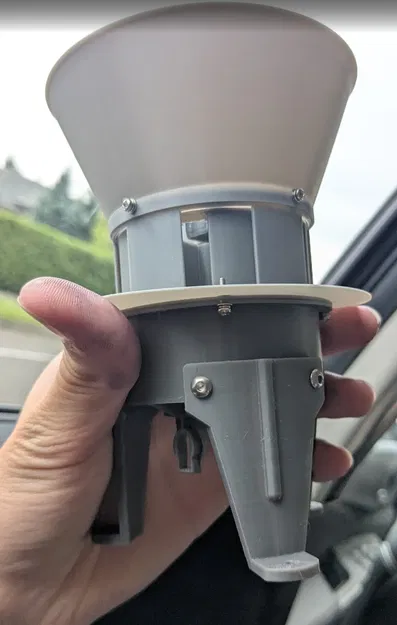

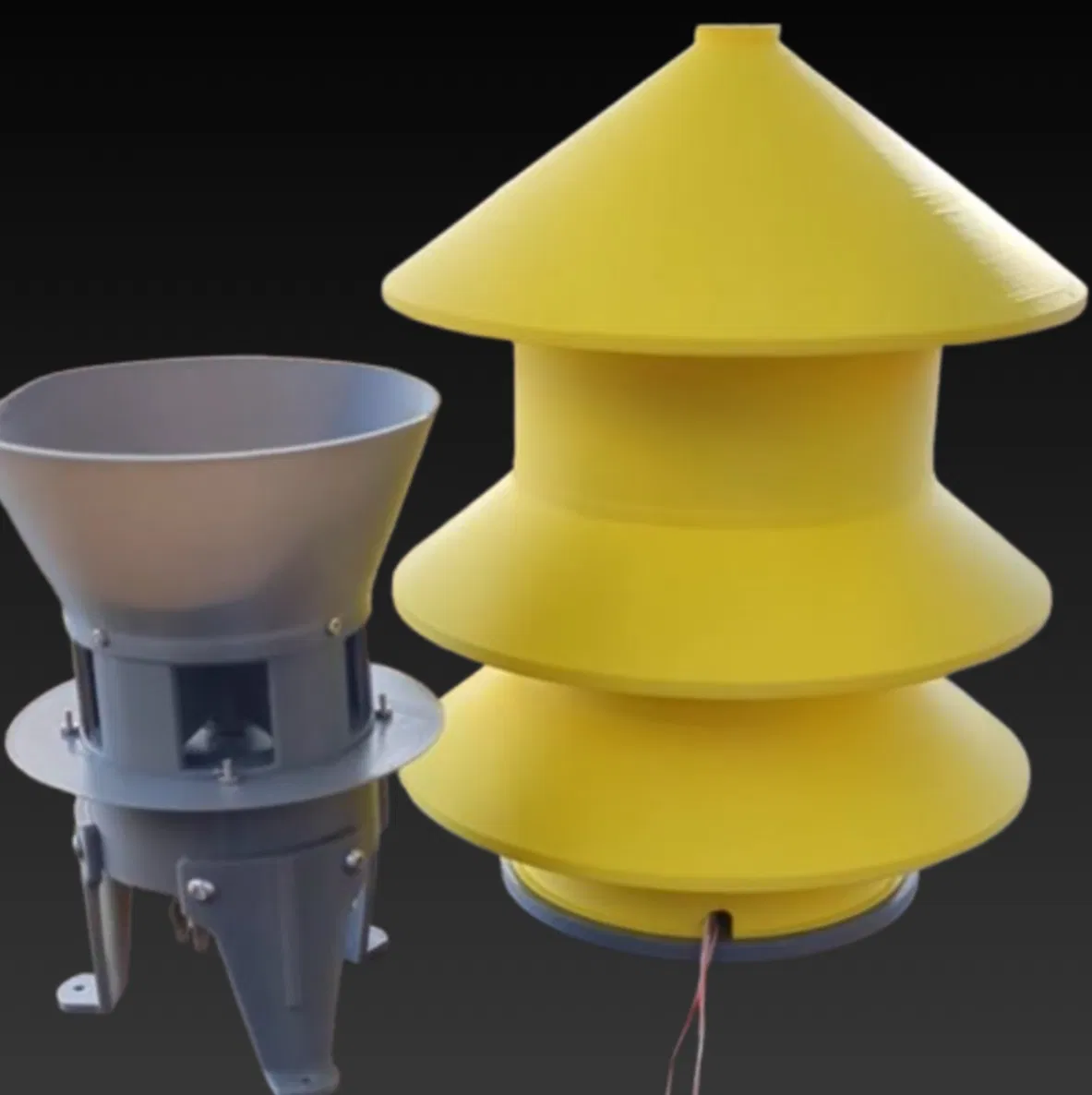

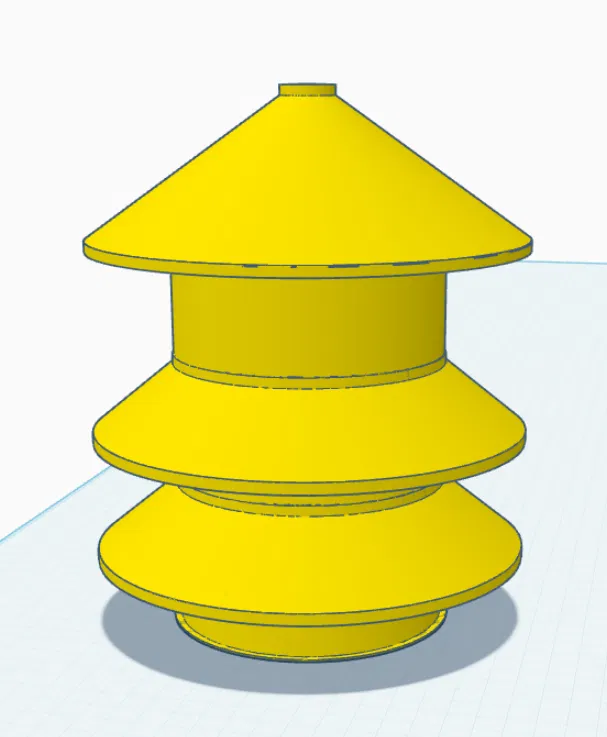

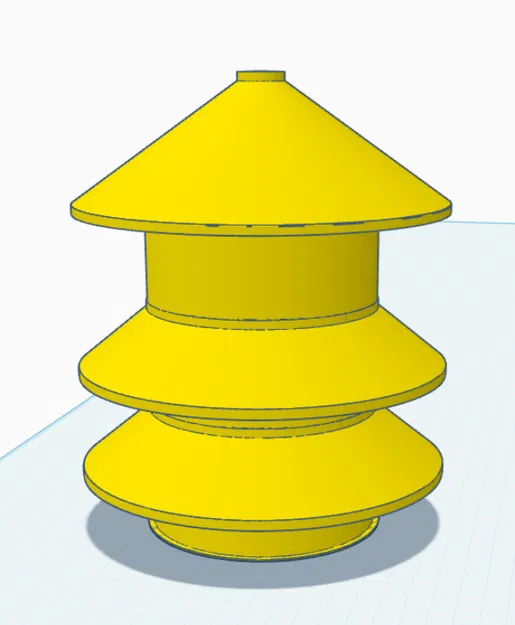

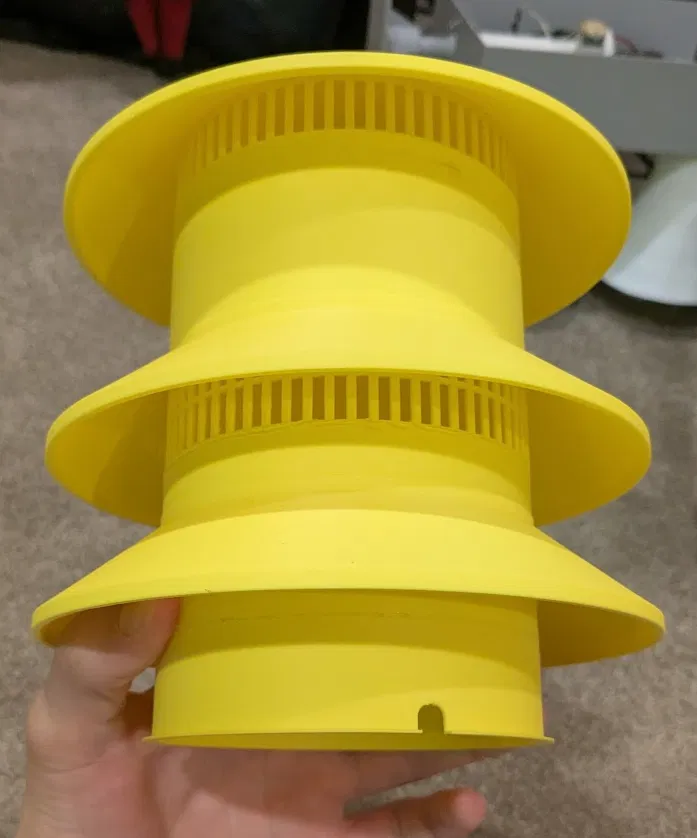

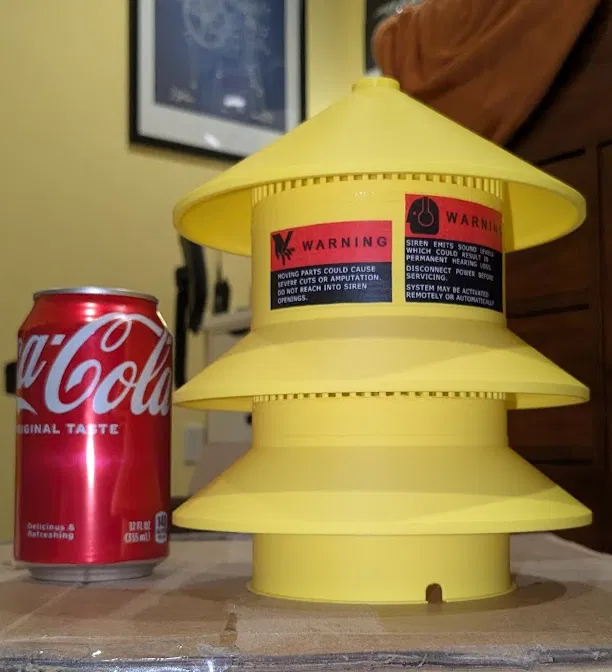

Lắp ráp vỏ (Shroud):

Phần vỏ không quá phức tạp, bạn có thể in tùy ý. Thiết kế này hỗ trợ hàn nhựa bằng mỏ hàn khi hoàn thiện, nhưng nếu thích bạn vẫn có thể dùng keo dán sắt. Mình không khuyên dùng keo nến vì nó tạo khe hở và không đủ chắc chắn.

Giá đỡ (Mounts):

Phần này khá rõ ràng. Ba lỗ trên đế bắt ngược lên chân của mô hình 2, sau đó cố định bằng tán ở trên.

Như mọi khi, nếu bạn đã hoàn thành mô hình, hãy để lại bình luận trên YouTube hoặc trang Printables này nhé. Mình rất muốn thấy thành quả của các bạn!
