Giá treo tường dạng module cho hộp đĩa PlayStation (CD/DVD/Bluray/Steelbook)

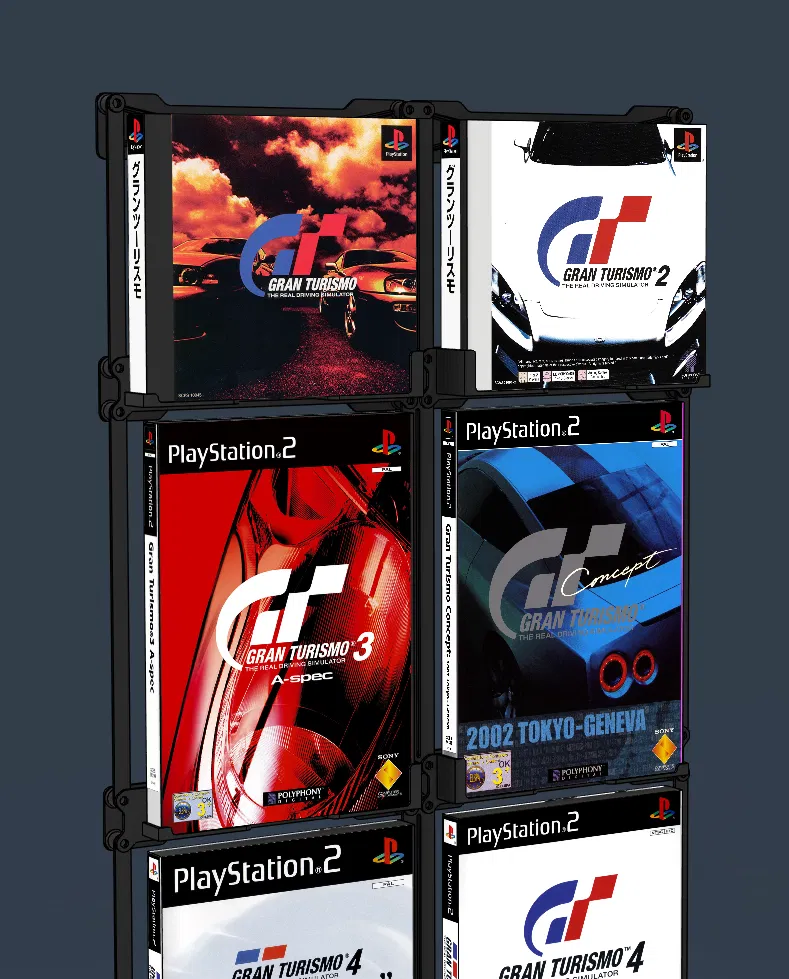

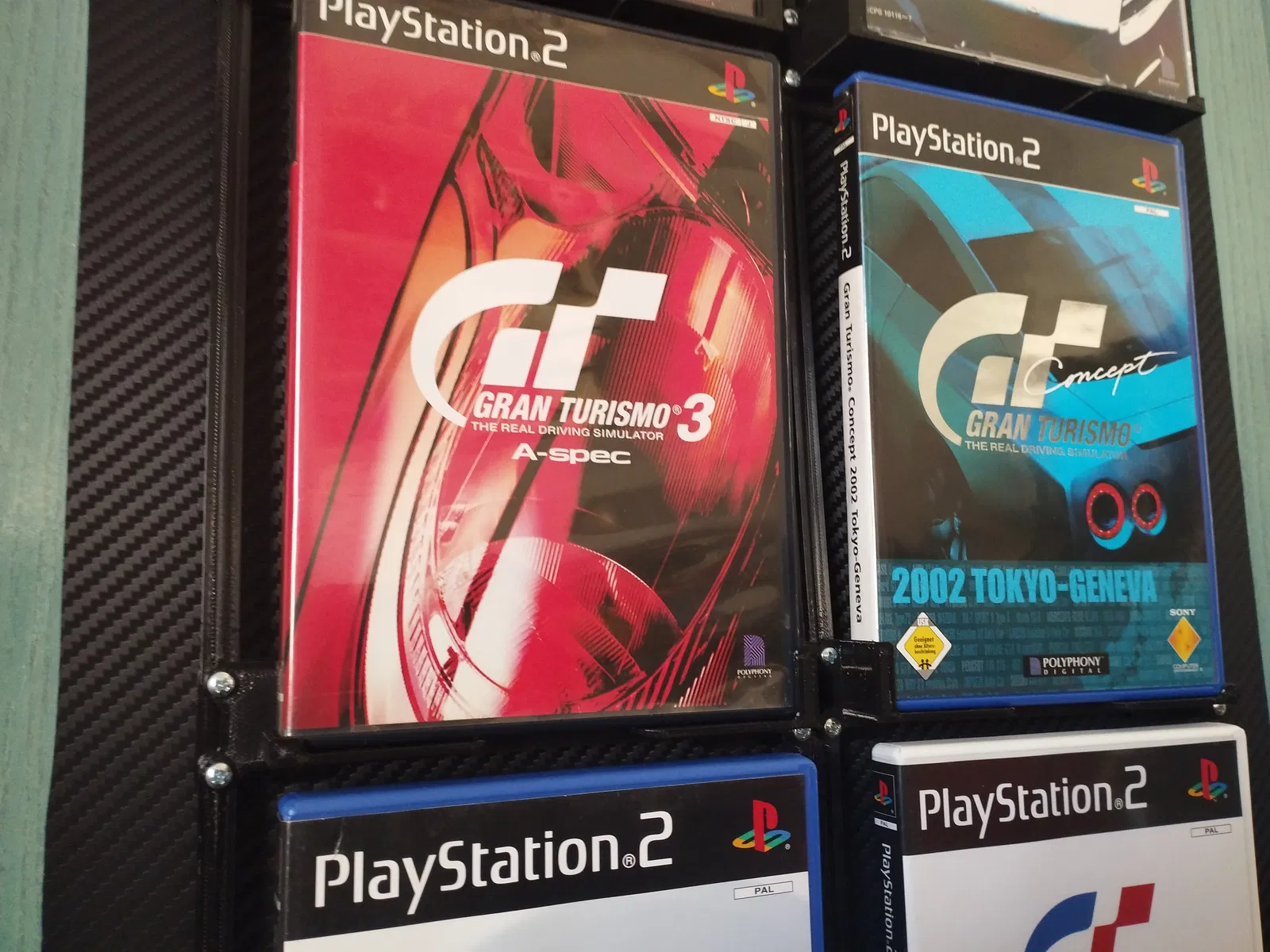

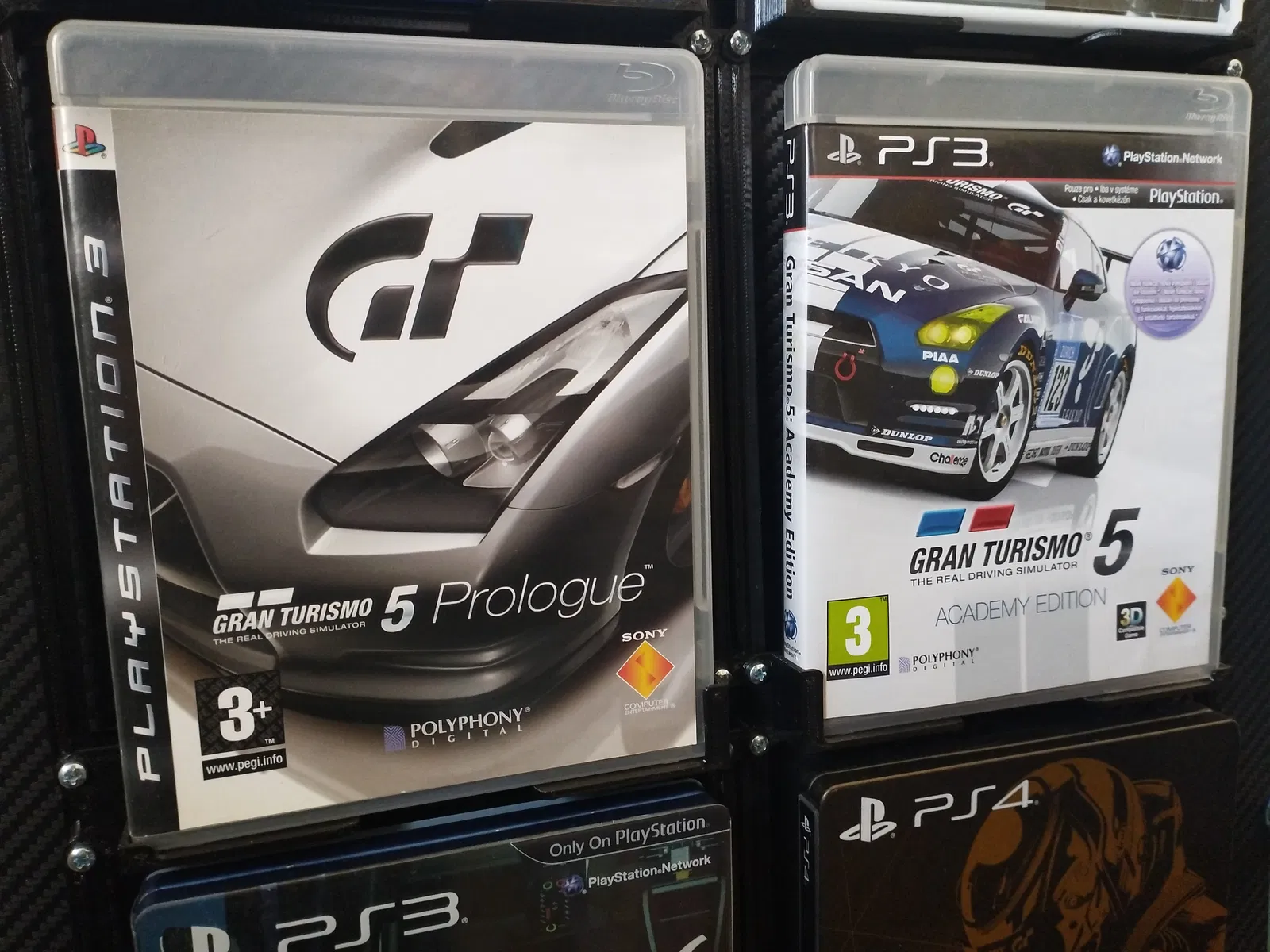

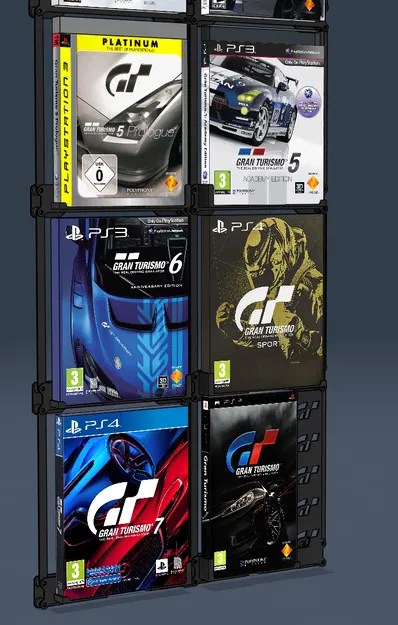

Mình muốn trưng bày trọn bộ sưu tập Gran Turismo trên một chiếc kệ treo tường nhìn thật ngầu và đậm chất cơ khí, nên mình đã tự thiết kế mẫu này. Mình đã cố gắng làm cho nó theo kiểu module tối đa có thể, đồng thời nỗ lực giúp các chi tiết có thể in được mà không cần support, nhưng cuối cùng vẫn phải thỏa hiệp một chút ở các phần giữ hộp đĩa. Hạn chế duy nhất là nó cần được lắp theo 2 cột để có thể trượt các hộp đĩa vào từ mỗi bên mà vẫn đảm bảo tính thẩm mỹ.

Thiết kế này được tối ưu khi in bằng nhựa PETG, và chiếc kệ của mình cũng được in toàn bộ bằng PETG.

Mình khuyên các bạn nên dùng support cho các phần giữ hộp đĩa, tuy nhiên nếu muốn thử vận may thì bạn cũng có thể in không cần support xem sao.

Mỗi hàng bao gồm:

• 2 Đế (để dán băng dính hai mặt loại 20mm)
• Đầu nối bên (Side Connector)
• Đầu nối giữa (Middle Connector)
• Các phần giữ đĩa cho từng loại hộp cụ thể, có cả phiên bản cho bên trái và bên phải.

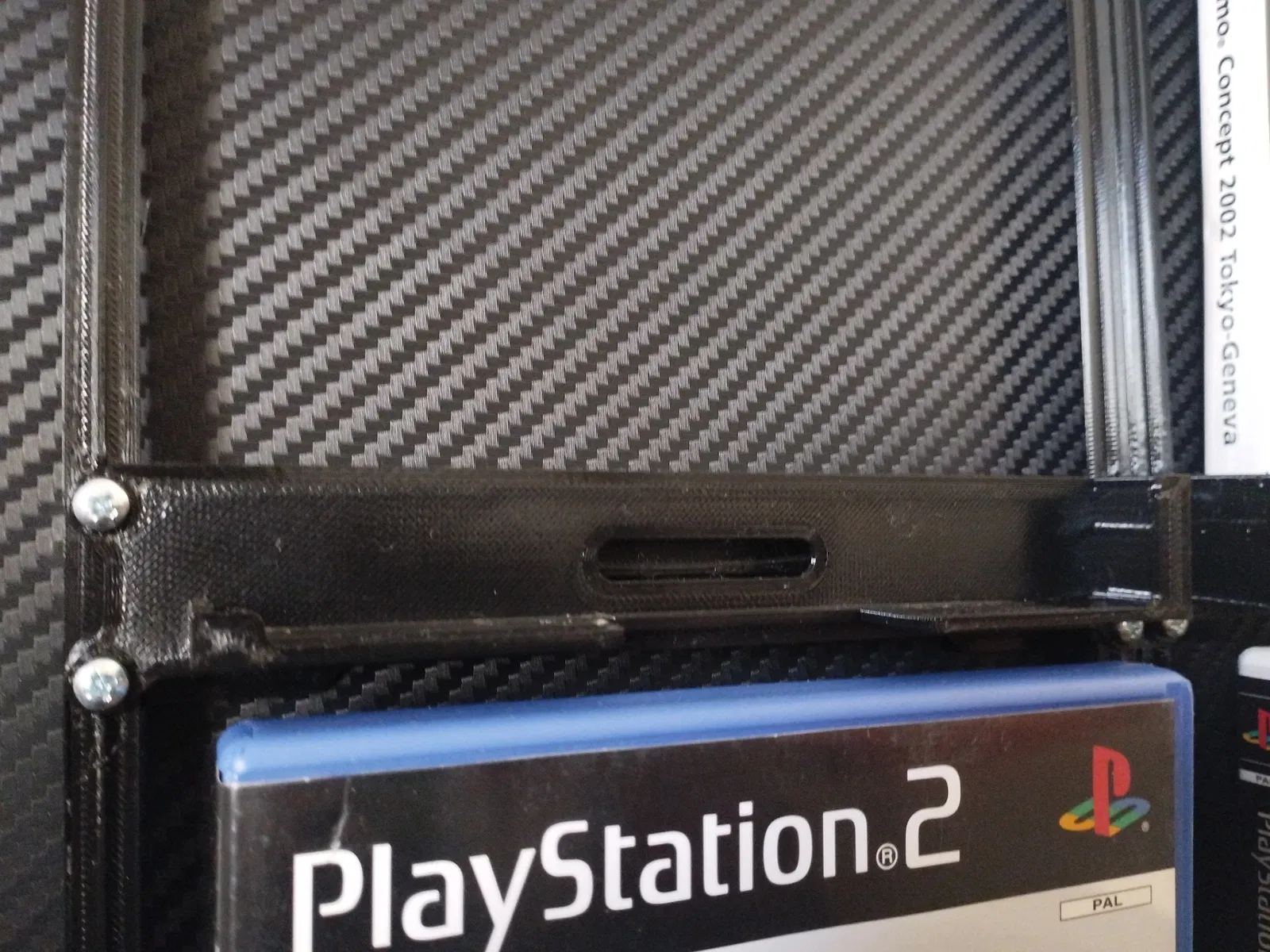

Các vít ở trên cùng và dưới cùng cần có vòng đệm, mình đã đính kèm các file model này luôn. Hàng trên cùng có thể dùng thêm biến thể "Edge Base", nhưng dùng đế thường hay đế rộng vẫn ổn.

Mình khuyên các bạn nên lắp các đầu nối phía dưới phần giữ đĩa khi lắp ráp kệ. Dù lắp ngược lại (đầu nối phía trên phần giữ) chắc vẫn hoạt động được, nhưng thiết kế ban đầu không tối ưu cho cách đó.

Bạn sẽ cần sử dụng Heated inserts 4.6mm x 5.7mm (cho các lỗ ở đế) và vít M3 10mm để lắp ráp kệ.
