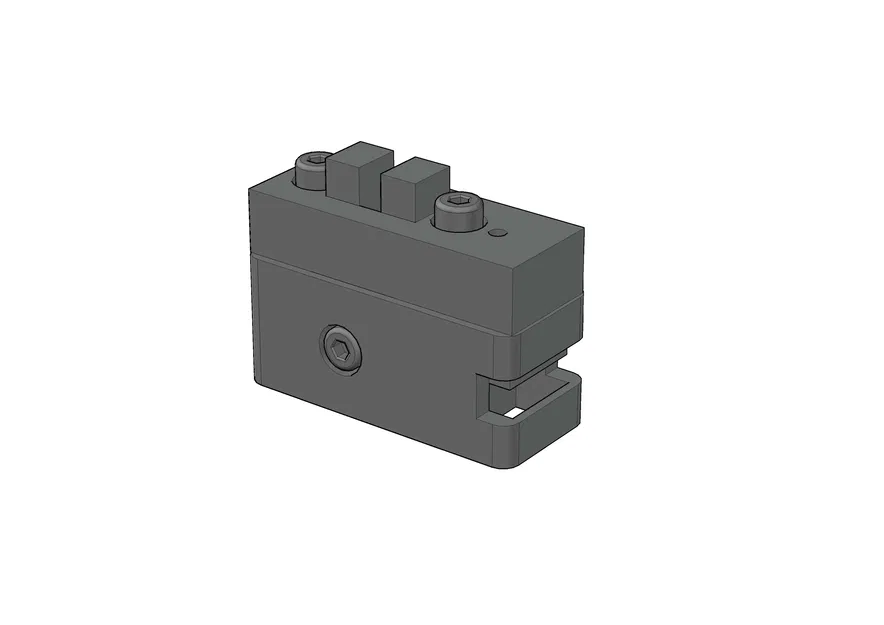

Vỏ bảo vệ Optical Endstop – Hộp nhựa ABS cho cảm biến hành trình máy in 3D & CNC

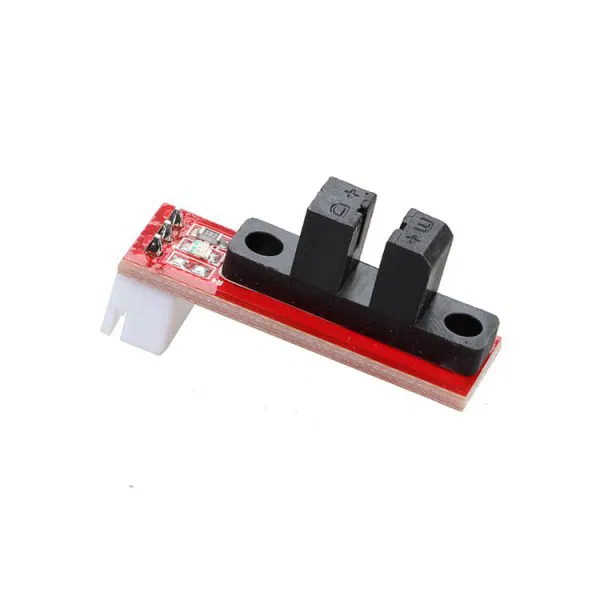

Mẫu thiết kế này là một vỏ bảo vệ nhỏ gọn cho cảm biến hành trình quang học (OPTICAL ENDSTOP), thường được dùng trong các dòng máy in 3D, máy CNC và nhiều hệ thống điều khiển chuyển động khác.

Các công tắc hành trình quang học thường bị lắp đặt "trần" mà không có lớp bảo vệ, khiến bo mạch điện tử dễ bám bụi, va đập hoặc chạm chập ngoài ý muốn. Vỏ bảo vệ này giúp giải quyết vấn đề đó bằng cách bao bọc bo mạch cảm biến mà vẫn giữ hở khe nhận tín hiệu quang học để thiết bị hoạt động bình thường.

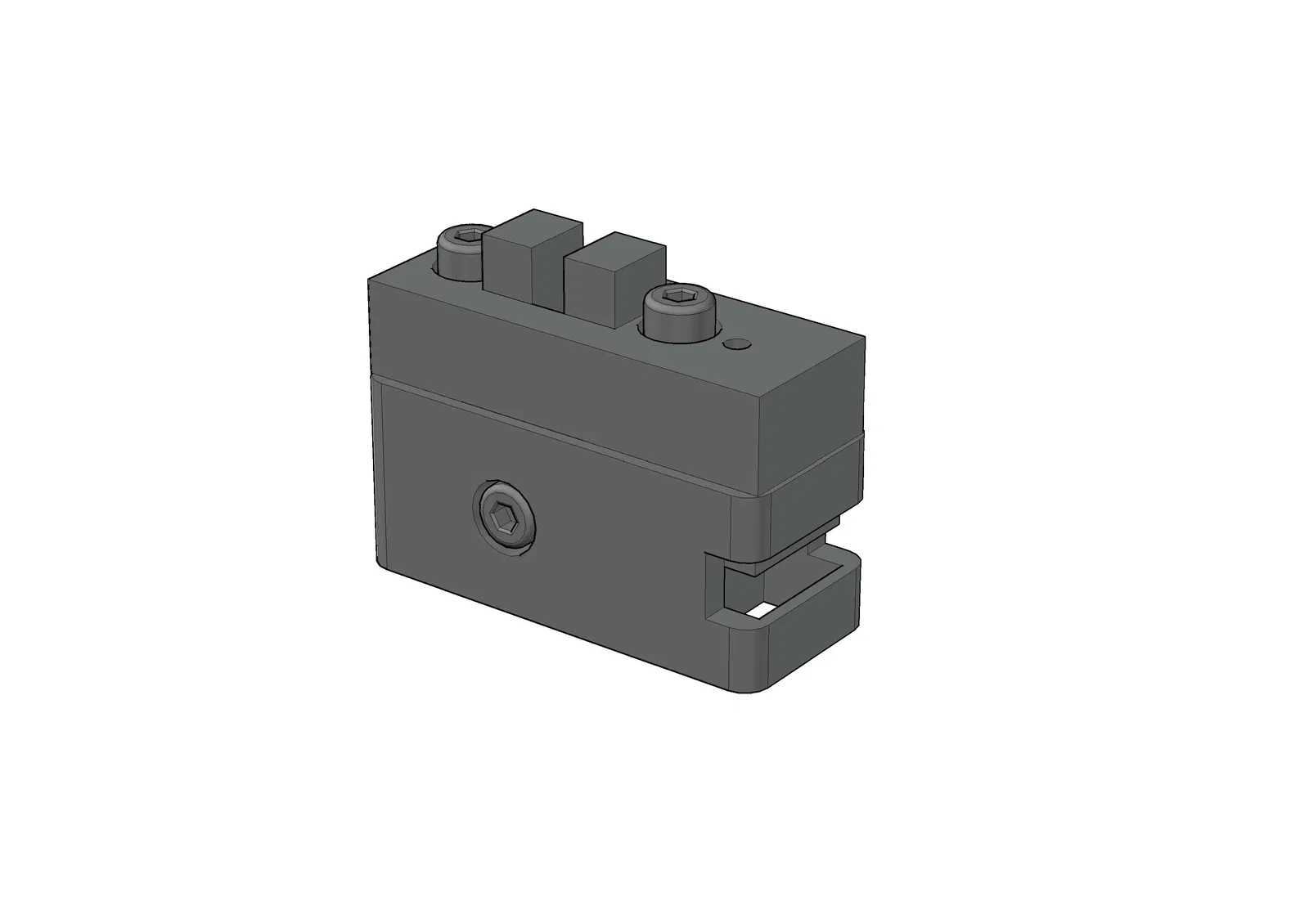

Thiết kế cho phép module optical endstop nằm gọn bên trong vỏ, đồng thời cung cấp giải pháp lắp đặt đơn giản cho các dòng máy tùy chỉnh và dự án DIY. Hộp bảo vệ này còn giúp đi dây gọn gàng và nâng cao tính thẩm mỹ cho máy của bạn.

Mẫu này rất lý tưởng cho các bác maker muốn lắp đặt cảm biến hành trình bền bỉ và chuyên nghiệp hơn.

Tính năng

✔ Vỏ bảo vệ cho các module optical endstop ✔ Tăng độ bền và bảo vệ linh kiện điện tử ✔ Giữ cho khe nhận tín hiệu quang học thông thoáng ✔ Thiết kế đơn giản, nhỏ gọn ✔ Dễ dàng gắn lên các máy tự chế (DIY)

Thông số in đề xuất

Mẫu này được thiết kế để in bằng nhựa ABS nhằm tăng cường độ cứng cáp và khả năng chịu nhiệt.

Thông số gợi ý:

• Chất liệu: ABS
• Infill: 100%
• Layer height: 0.2 mm
• Perimeters/Walls: 3–4
• Supports: Không cần
• Brim: Tùy chọn (khuyên dùng khi in ABS)

Việc in với 100% infill giúp vỏ bảo vệ chắc chắn và chống rung lắc tốt hơn khi gắn trên máy.

Hướng in đề xuất

Đặt mặt đáy của vỏ nằm phẳng trên bàn in. Hướng in này giúp đạt độ bền tốt nhất và không cần dùng đến support.

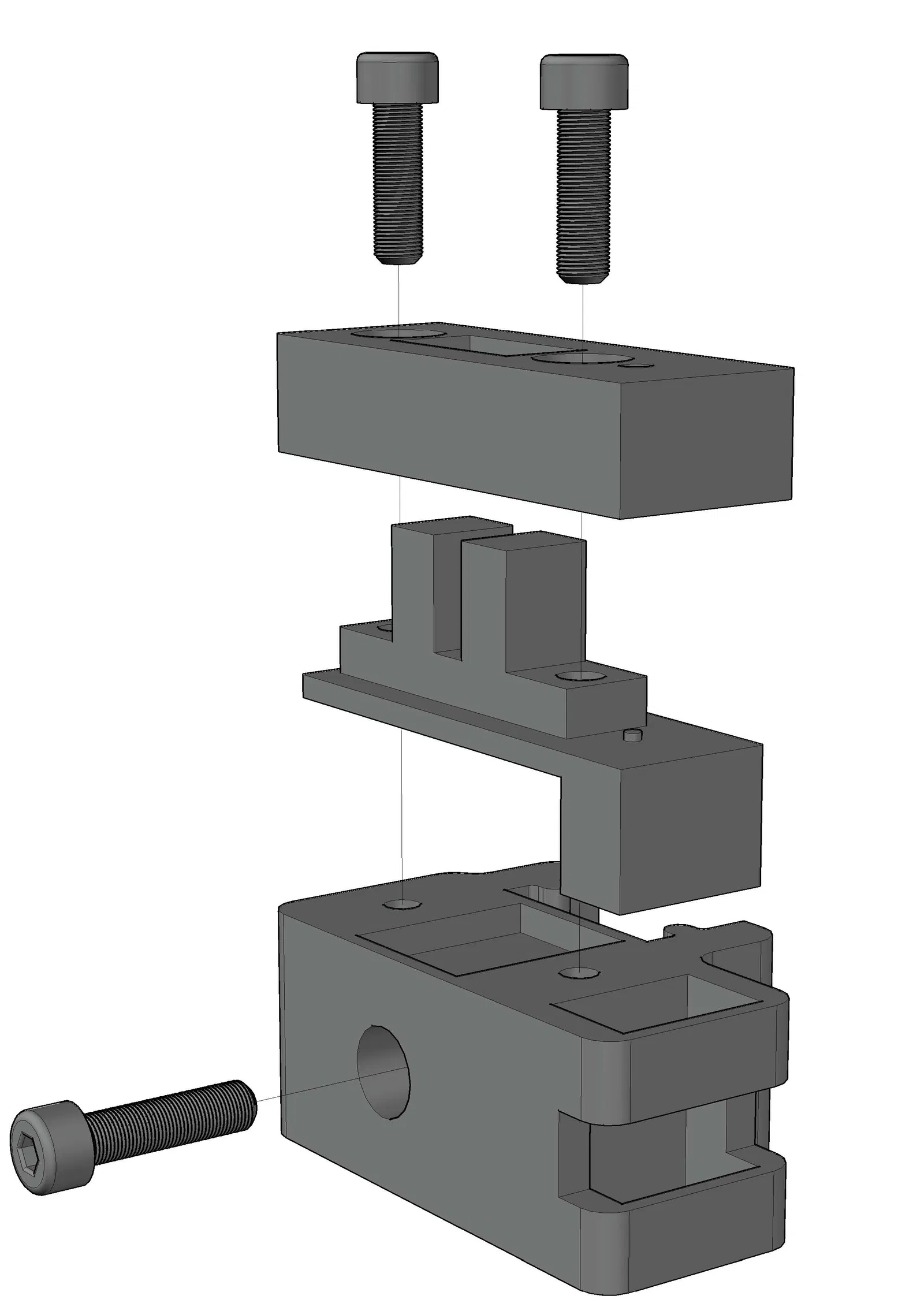

Lắp ráp

1. Đặt bo mạch optical endstop vào bên trong vỏ.
2. Căn chỉnh cảm biến quang học trùng với khe hở.
3. Luồn dây cáp qua lỗ mở trên vỏ.
4. Gắn vỏ bảo vệ lên khung máy nếu cần.

Ứng dụng tiêu biểu

Vỏ bảo vệ này có thể sử dụng trong nhiều dự án:

• Bảo vệ công tắc hành trình máy in 3D
• Lắp cảm biến hành trình cho máy CNC
• Hệ thống định vị máy khắc laser
• Các dự án robot
• Thiết bị tự động hóa DIY
