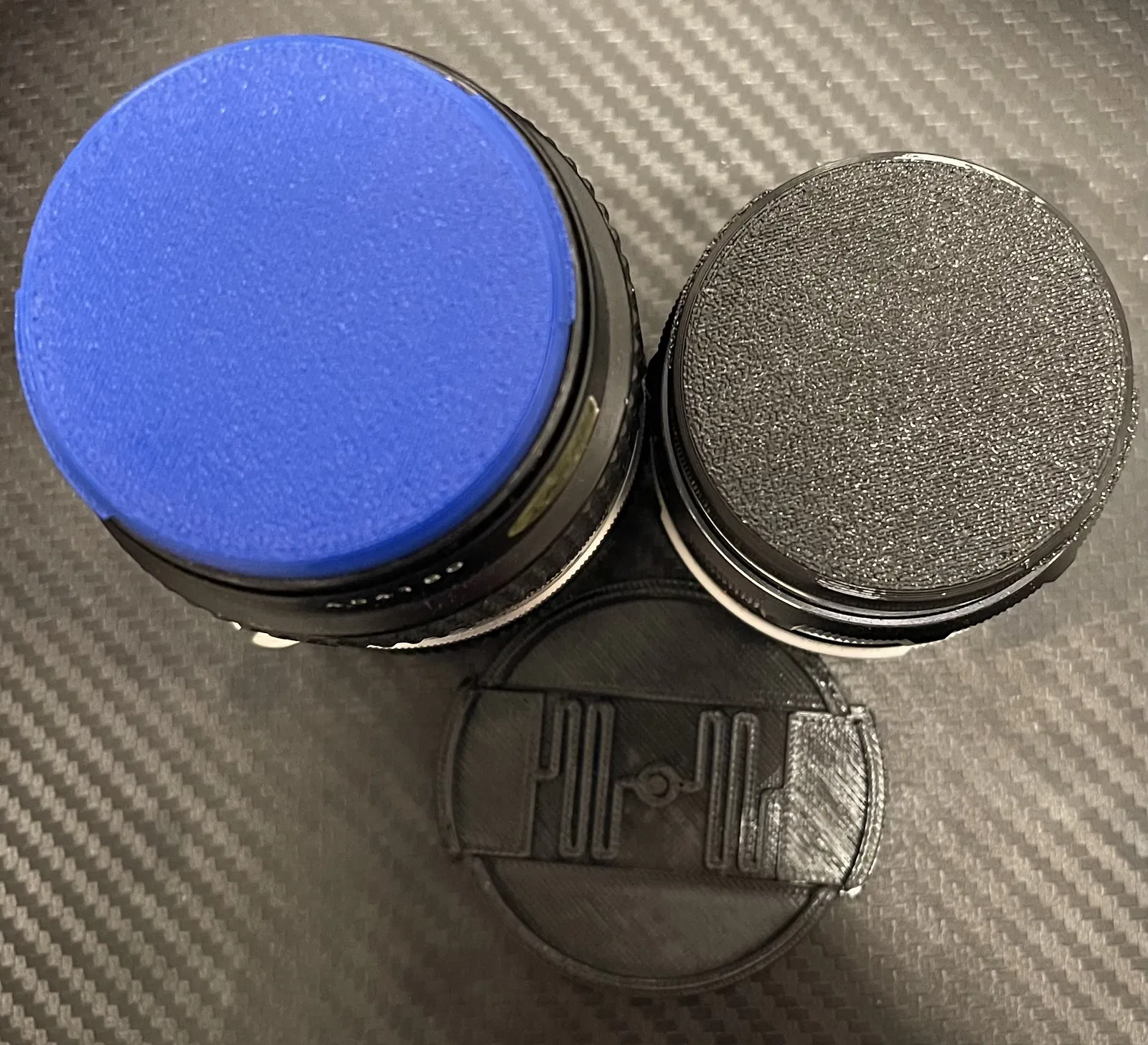

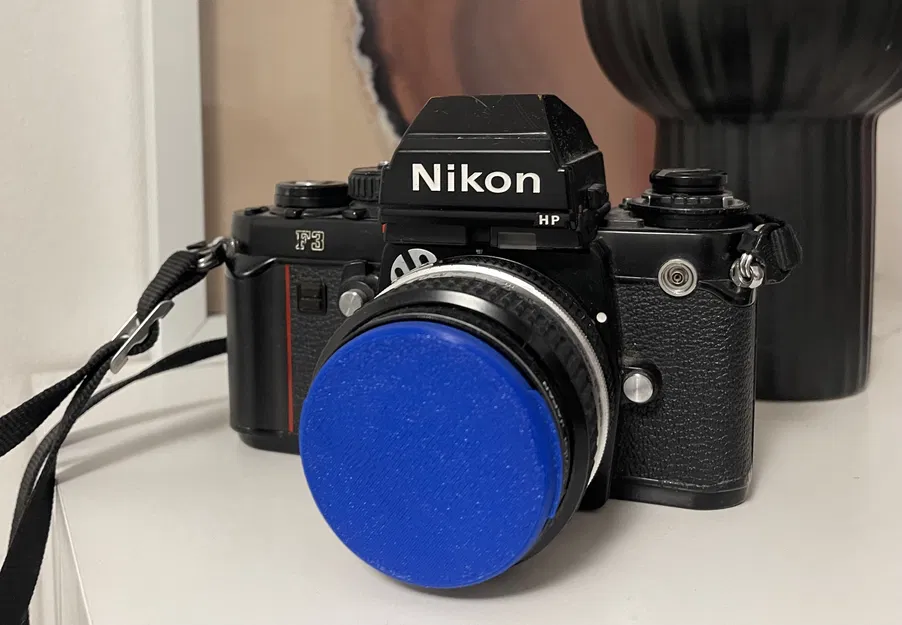

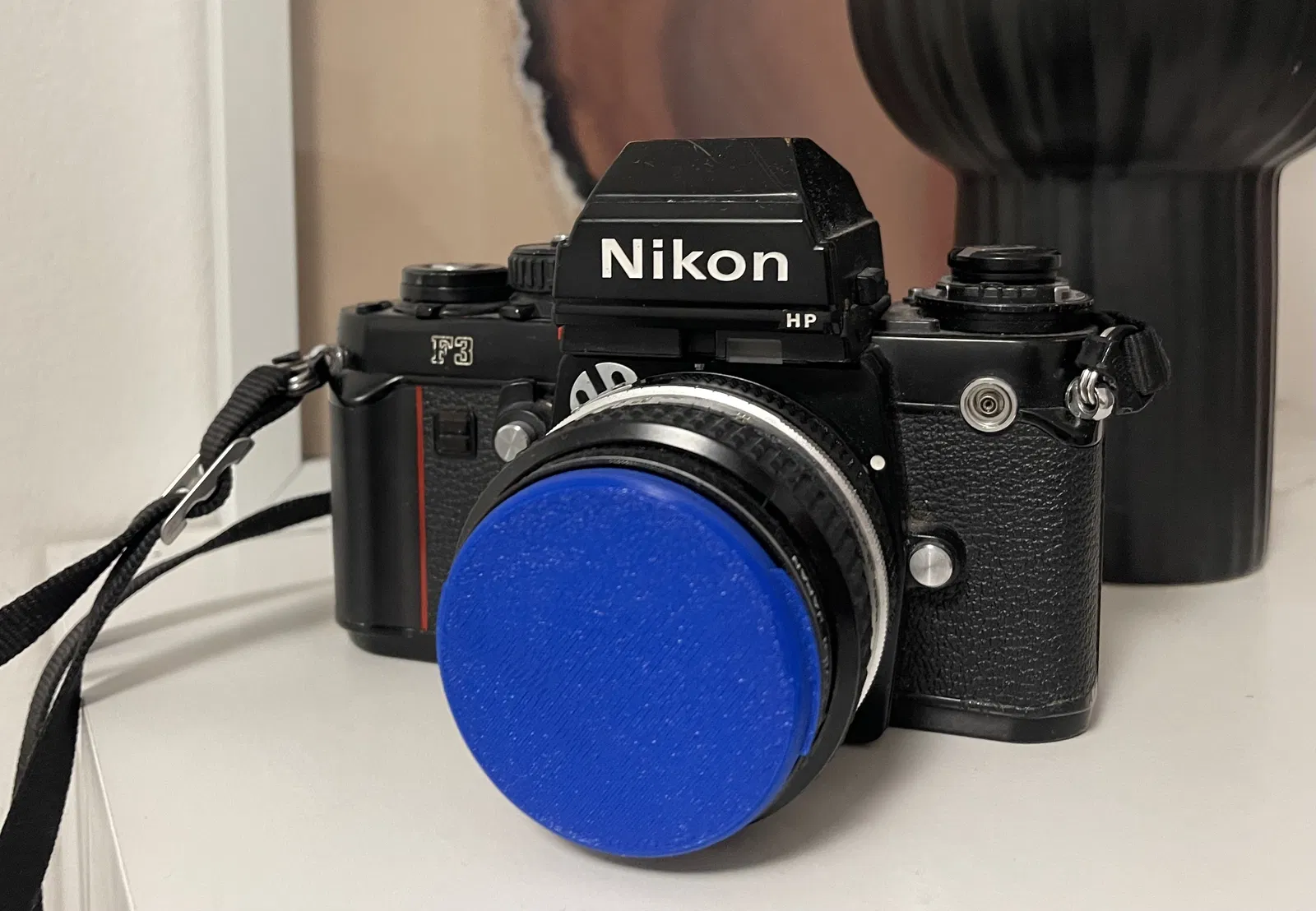

Nắp đậy ống kính tùy chỉnh (43mm–72mm) + file FreeCAD

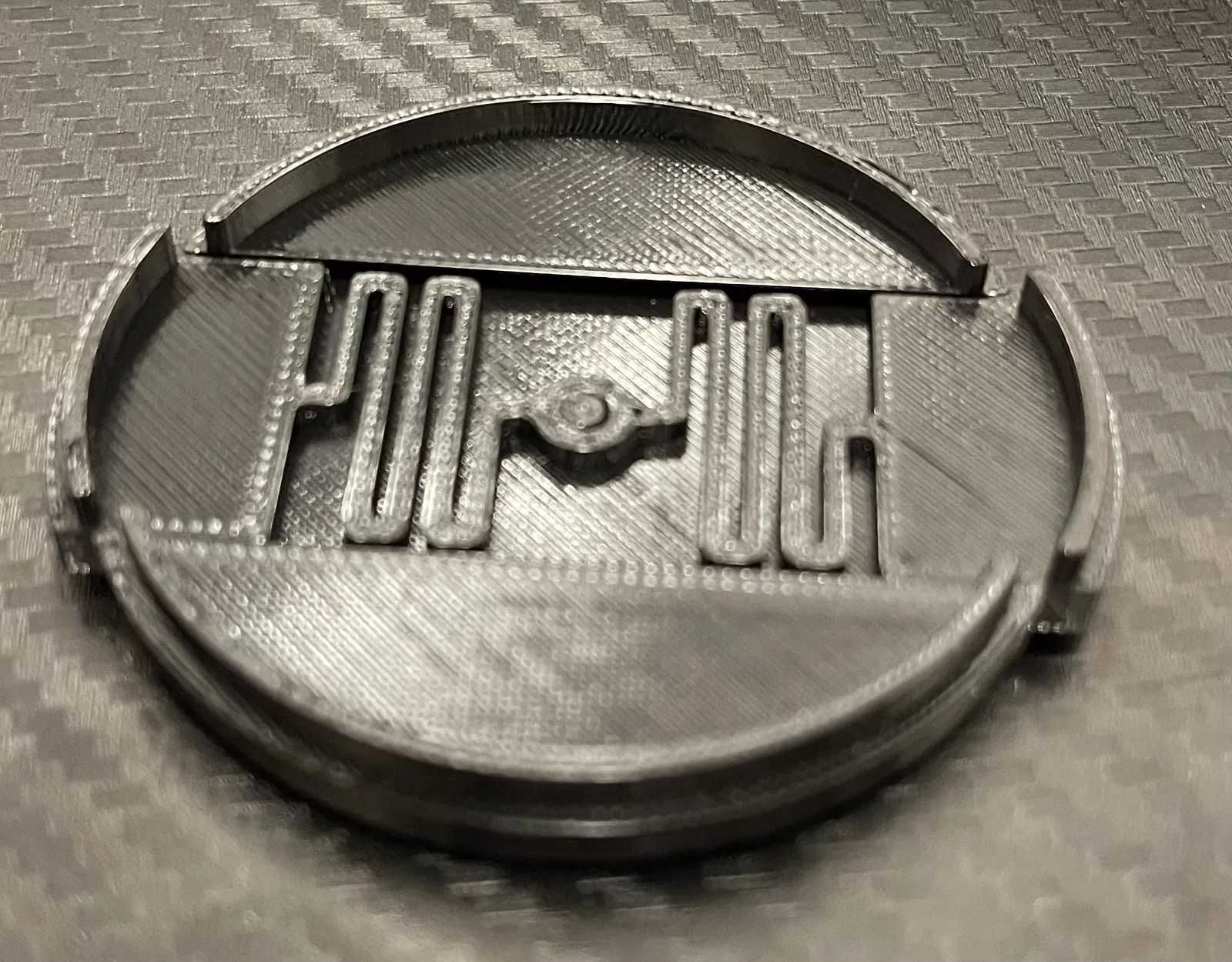

Nắp ống kính mô-đun

Giới thiệu

Dự án này được mình thực hiện chủ yếu để luyện tập và học thêm về thiết kế trên FreeCAD. Mặc dù bạn có thể tìm thấy nhiều mẫu nắp ống kính khác trên Printables với lò xo cứng cáp hơn hoặc nhiều tính năng hơn, nhưng thiết kế này vẫn đáp ứng tốt nhu cầu của mình. Hy vọng nó cũng sẽ hữu ích cho bạn.

Danh sách linh kiện

Tập tin:

Vật liệu in (Filament):

• Mình khuyến khích bạn in bằng PETG, nhưng mình cũng đã thử in bằng PLA và kết quả vẫn rất ổn.

Thay đổi thông số cho kích thước kính lọc (Filter) của bạn

Cách làm trong FreeCAD

Lưu ý: Hãy trừ đi 2–3 mm so với kích thước thực tế của filter khi thiết lập biến ø. Ví dụ, với filter 52 mm, bạn hãy đặt ø là 49 mm.

Các loại font chữ cho từng hãng

Thêm văn bản vào FreeCAD

1. Chuyển sang Draft workbench.
2. Vào Utilities → Set Working Plane để đặt vị trí văn bản ở mặt trước của nắp.
3. Trong tab Drafting, chọn Shape from Text.
4. Quay lại Part Design workbench và thực hiện lệnh Pocket. ▶ Hướng dẫn bằng hình ảnh
