Kẹp ống tháo lắp nhanh nhỏ gọn cho hệ thống gá lắp mô-đun (MMS)

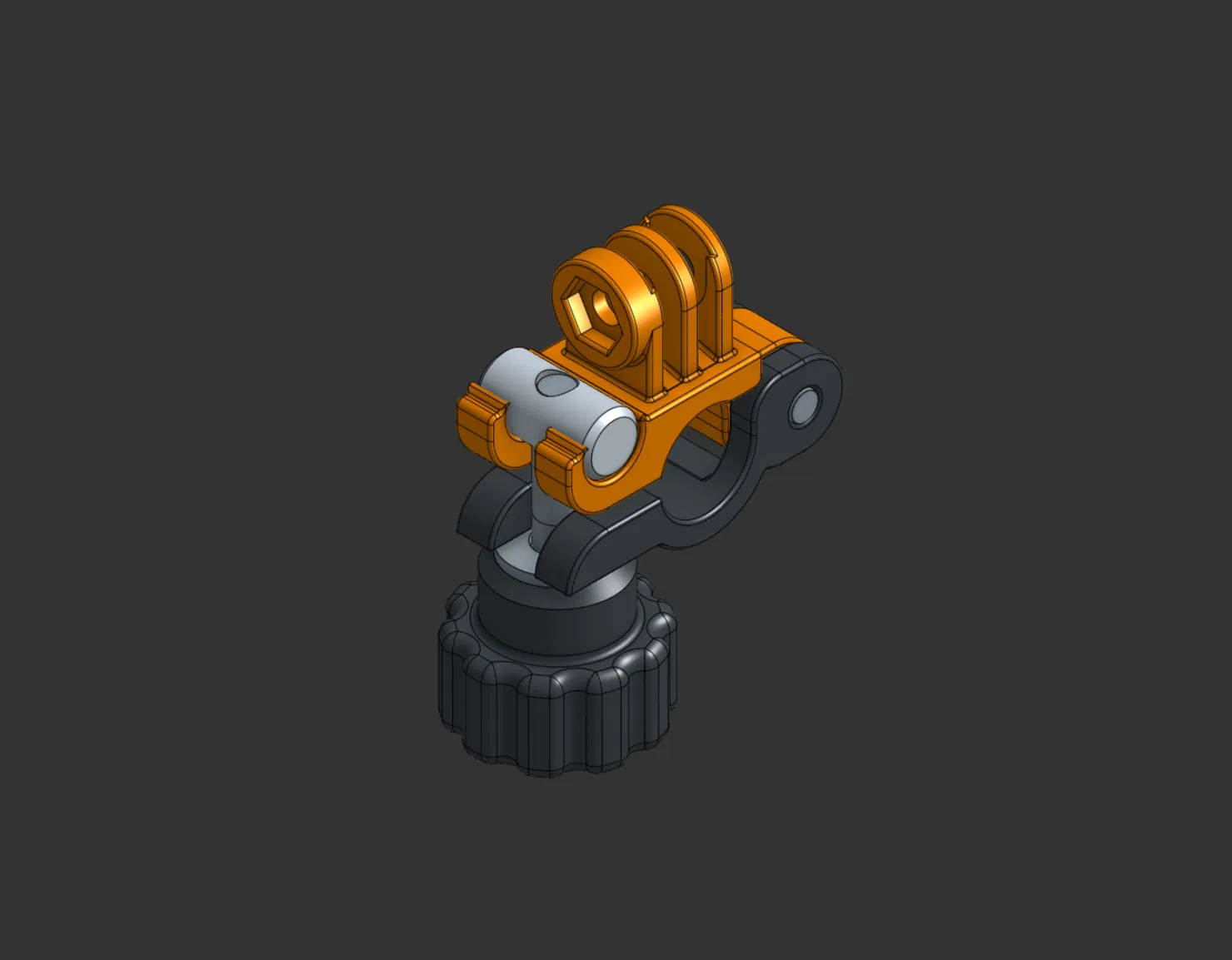

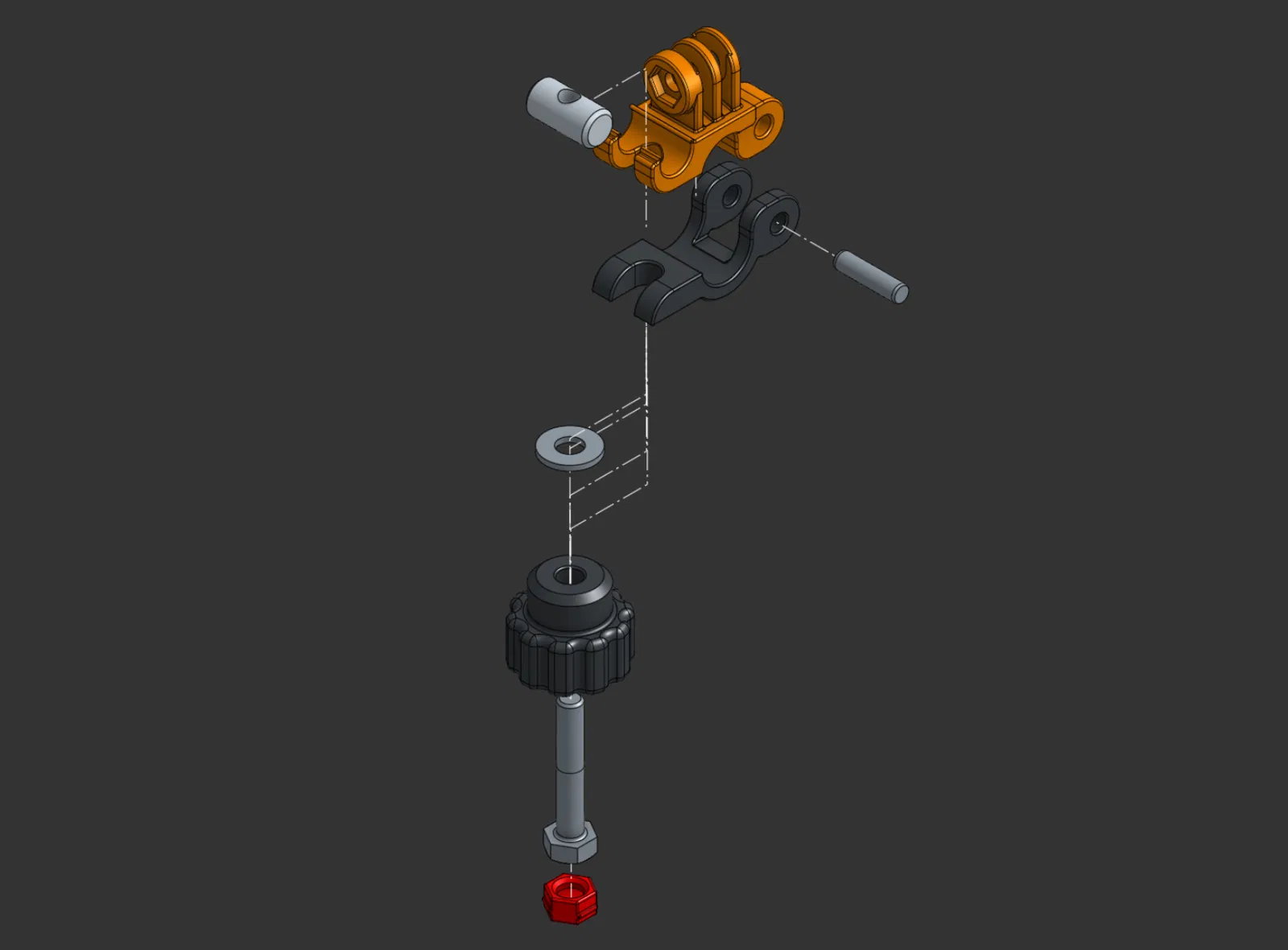

Kẹp này được thiết kế để gắn các thành phần của Hệ thống Gá lắp Mô-đun (Modular Mounting System - MMS) lên ống, thanh hoặc trụ có đường kính 16mm. Nếu bạn cần kích thước khác, bạn có thể sử dụng tài liệu OnShape được liên kết bên dưới làm điểm khởi đầu để tự tạo. Đây là phiên bản nhỏ gọn hơn của mẫu của mình. Kẹp này sử dụng các tab MMS lực siết cao, vì chúng hoàn toàn tương thích ngược với các tab gốc. Từ nay về sau, tất cả các thành phần MMS của mình sẽ sử dụng các loại tab này. Chốt bản lề được thiết kế cho chốt thép M5 x 20mm, loại này rất dễ tìm trên Amazon, hoặc bạn có thể dùng bu-lông M5-0.80 x 40mm kèm đai ốc khóa nylon. Phần cứng kẹp sử dụng bu-lông M6 kèm vòng đệm và đai ốc chốt ngang (cross dowel nut), cũng có sẵn trên Amazon. Tài liệu OnShape còn bao gồm cấu hình cho phần cứng 1/4-20 có bán tại Home Depot. Mình cũng đã bao gồm một núm vặn tương thích để thuận tiện hơn khi sử dụng. Tương thích với GoPro. Mô hình OnShape có thể tùy chỉnh: Quick-Release Tube Clamp - Compact Version. Xem thêm của mình để tự tạo núm vặn cho dự án này và nhiều dự án khác nhé!
