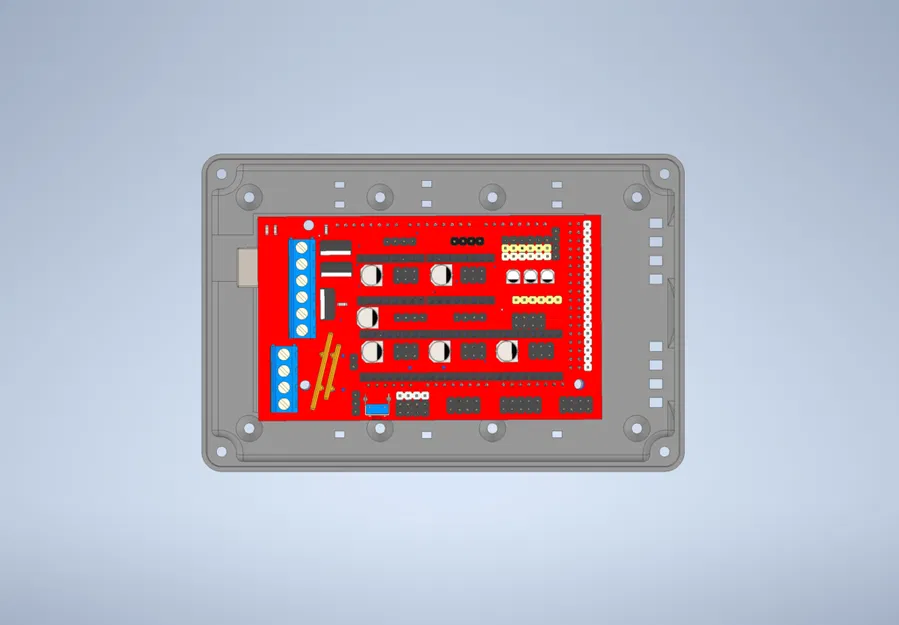

Vỏ hộp bảo vệ RAMPS/Arduino Mega

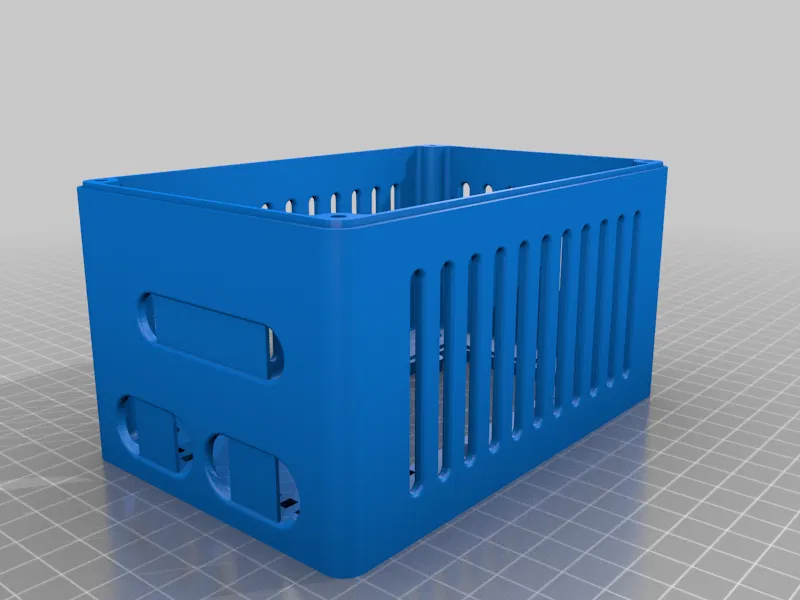

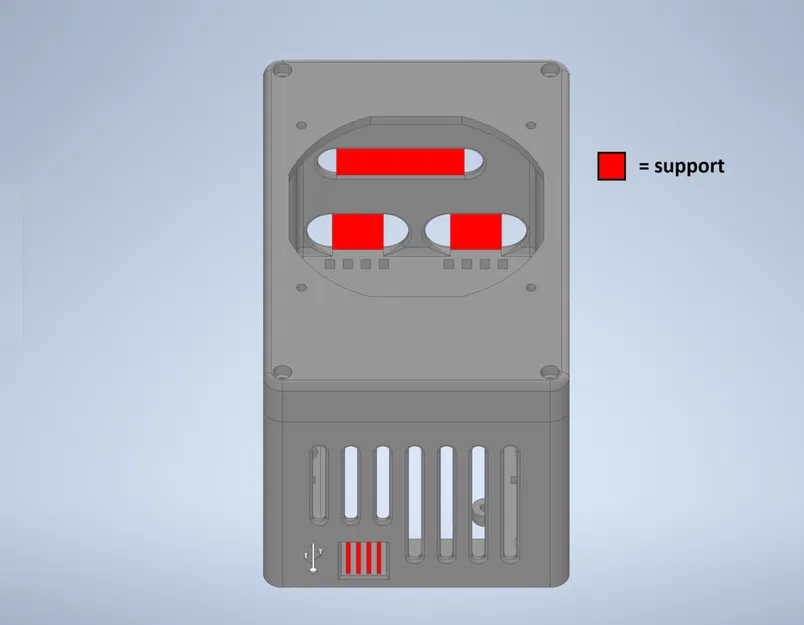

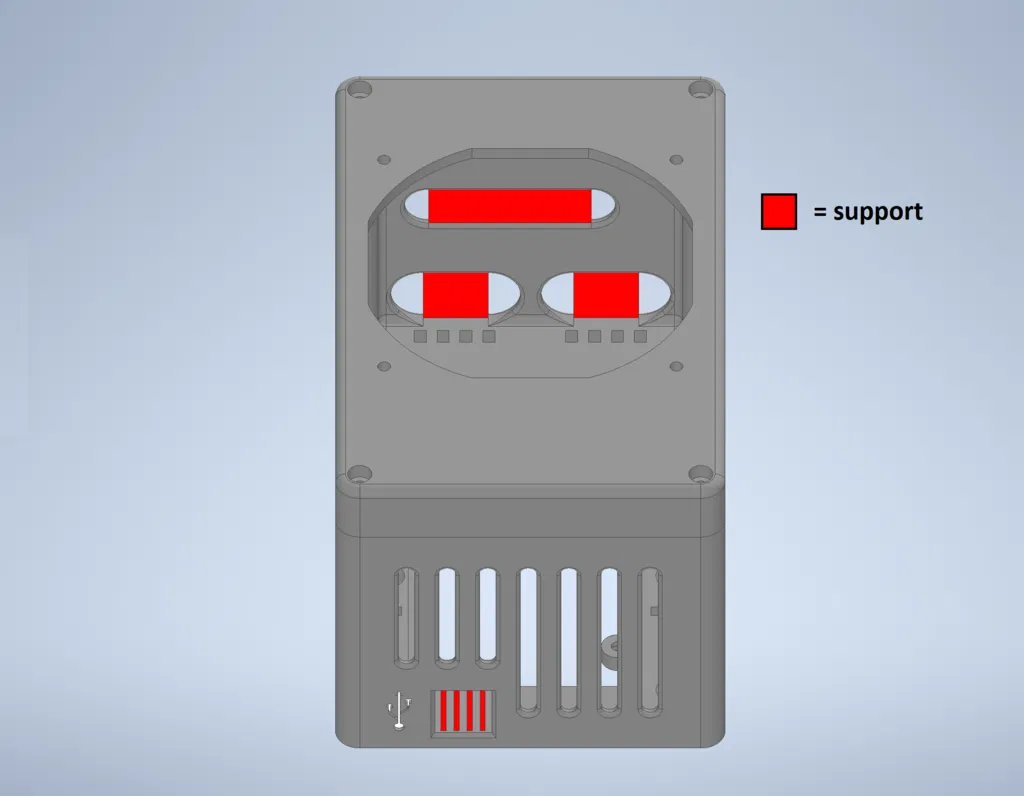

Đây là mẫu hộp bảo vệ dành cho Arduino Mega/RAMPS. Thiết kế này bao gồm các lỗ để cố định dây cáp bằng dây rút (zipties) cùng nhiều lỗ dẫn dây khác nhau. Bên trong thiết kế có sẵn các phần hỗ trợ (support) mà bạn có thể bẻ ra hoặc giữ lại (để che các lỗ) sau khi in xong.

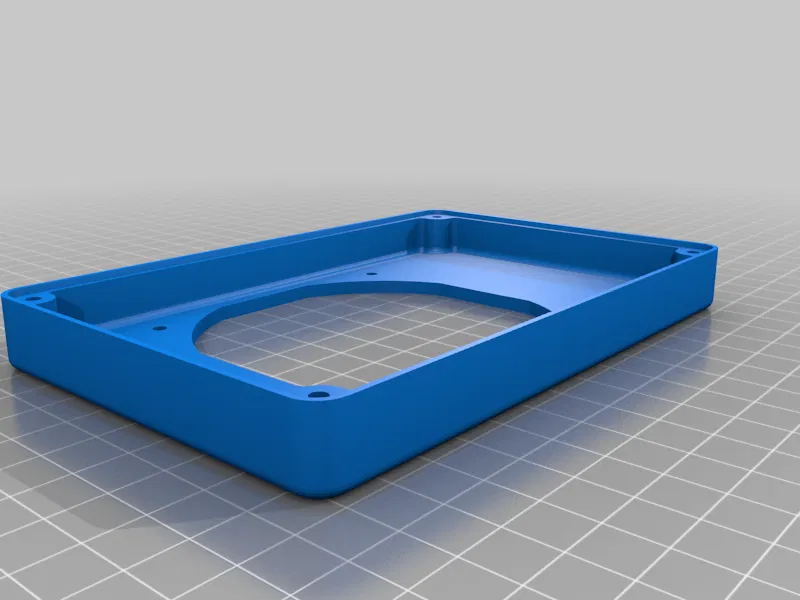

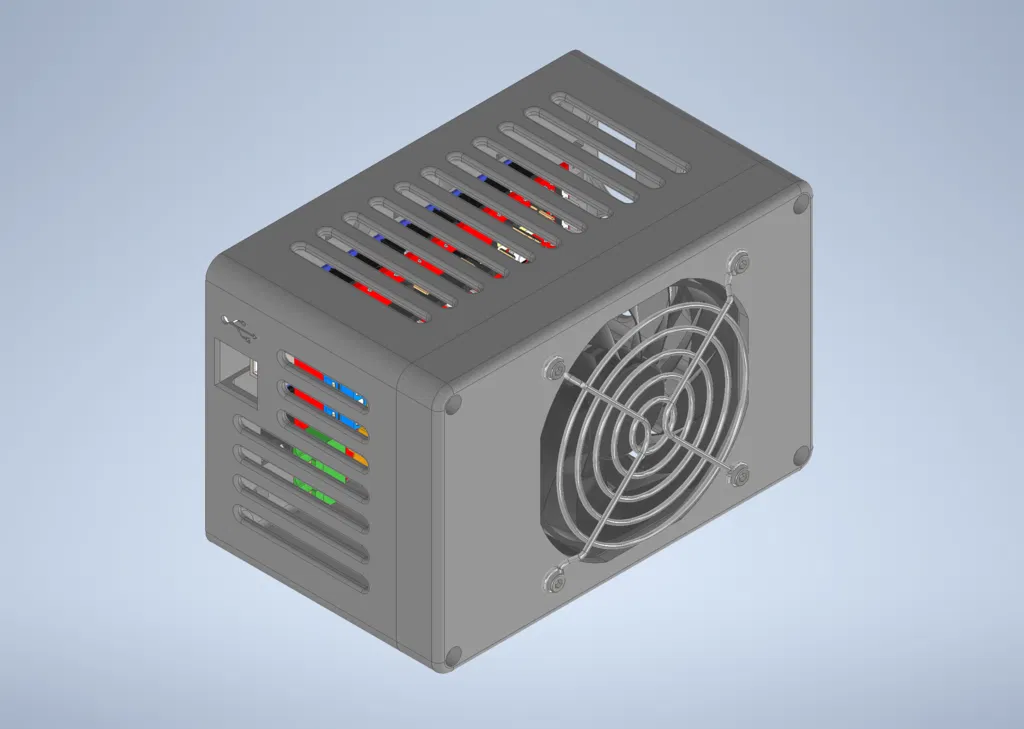

Bạn cần thay thế các cổng nguồn trên RAMPS và Arduino Mega thành "pcb terminal screws" (ốc vít cầu đấu). Mình chọn quạt 80 mm để làm mát toàn bộ hộp (đặc biệt là các bộ điều khiển stepstick). Để che quạt, mình ưu tiên dùng "metall fan grill" (lưới sắt bảo vệ quạt) vì nó giúp gió lưu thông tốt, chắc chắn và êm ái (thêm nữa là mình có sẵn khá nhiều món này ở nhà...). Tất nhiên, nếu muốn bạn hoàn toàn có thể tự in lưới bảo vệ cho riêng mình.

Bạn cũng sẽ cần chuẩn bị:

• Ốc và đai ốc M3 (để gắn nắp, quạt và các linh kiện điện tử)
• Ốc và đai ốc M3 đến M5 loại đầu bằng (countersunk)
• Một vài sợi dây rút (để cố định dây cáp)
• Ốc vít cầu đấu (pcb terminal screws)
• Lưới bảo vệ quạt 80 mm
• Keo nến (để cố định các đai ốc vào lỗ)
