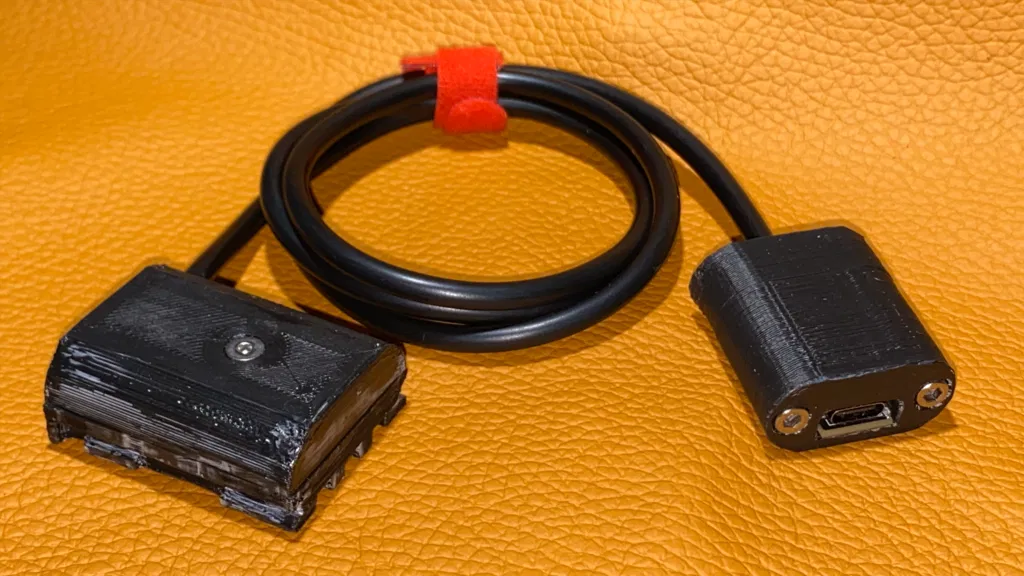

Bộ chuyển đổi pin Canon NB-2L sang USB-C

!!! Chú ý: Hãy tự lắp ráp và sử dụng thiết bị này với sự thận trọng vì bạn sẽ tự chịu mọi rủi ro. Hãy đảm bảo bạn có kiến thức chuyên môn trước khi thực hiện. !!!

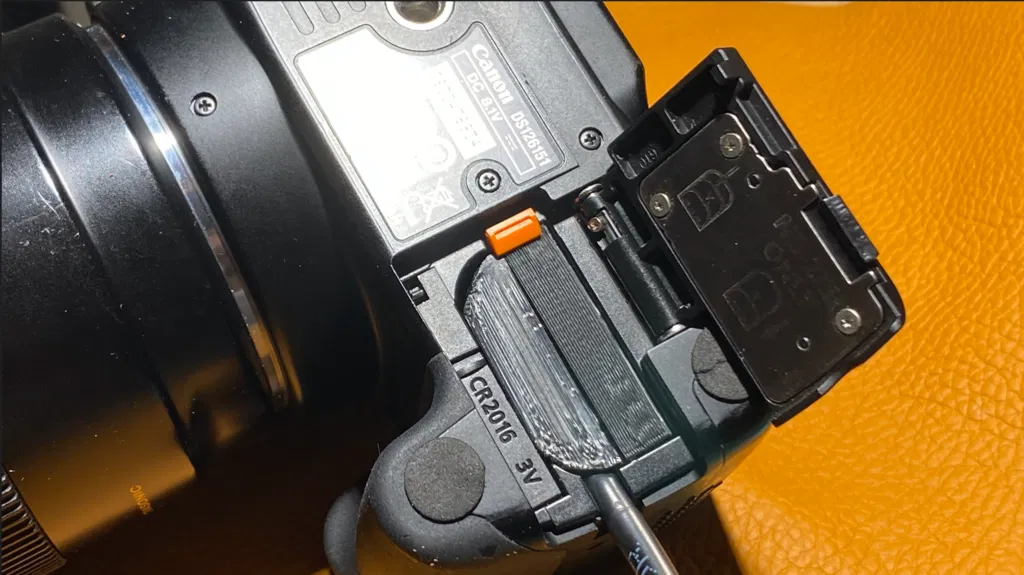

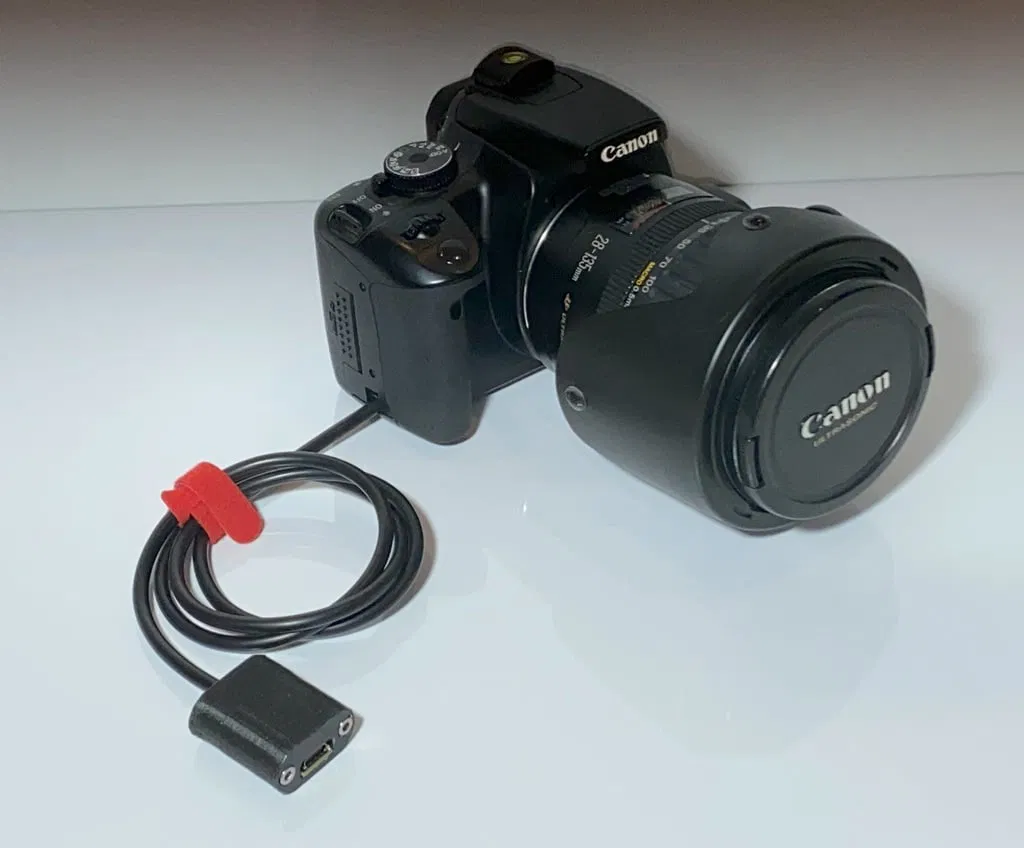

Nếu bạn đã quá ngán ngẩm việc phải thay pin NB-2L liên tục cho máy ảnh, hãy thử qua thiết bị này. Nó giúp bạn cấp nguồn cho máy ảnh thông qua sạc dự phòng hoặc bộ nguồn tương thích, cho phép bạn sử dụng máy trong nhiều giờ liền. :)

Tôi đã remix lại từ "NB-2L battery cover" của tác giả "huchasi" để tạo ra bộ chuyển đổi cho phép sử dụng các dòng máy ảnh Canon hỗ trợ với nguồn điện USB-C.

Bạn sẽ cần chuẩn bị những thứ sau:

– Các bộ phận đã in 3D

– Mạch USB-C Trigger (đã cấu hình đầu ra 9V)

– Mạch hạ áp siêu nhỏ (HW-187, MINI-360)

• 1 x Ốc vít đầu bằng M3 x 16 mm

– 2 × Ốc vít lục giác M3 x 30 mm

– 3 × Đai ốc M3

– Dây điện, dài khoảng 50 cm (2 lõi)

– 2 × Dây rút nhựa

• Một ít keo nến (để cố định mạch USB-C Trigger và mạch tiếp điểm)

– Một ít băng keo cách điện hoặc ống co nhiệt (để cách điện cho mạch hạ áp)

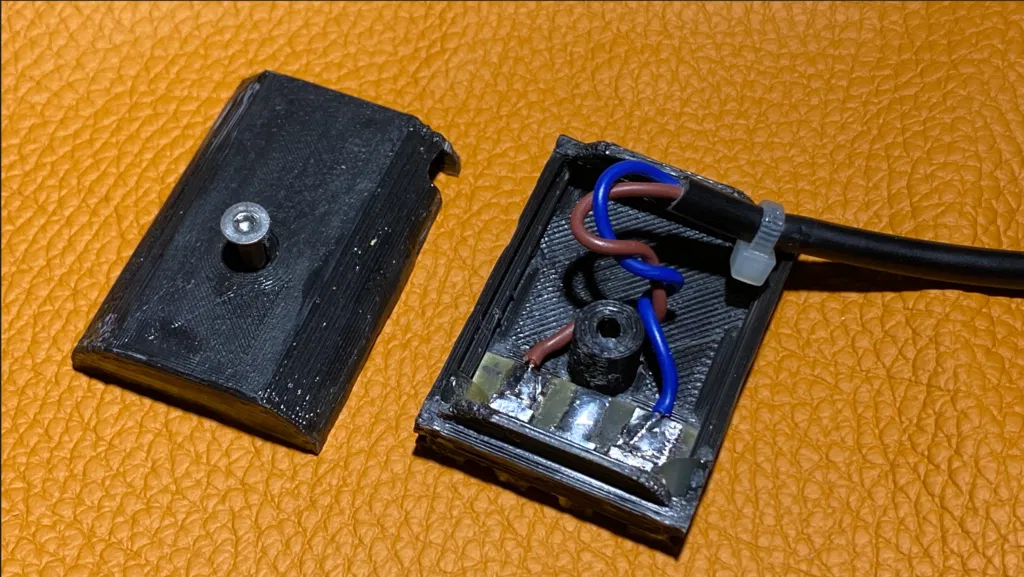

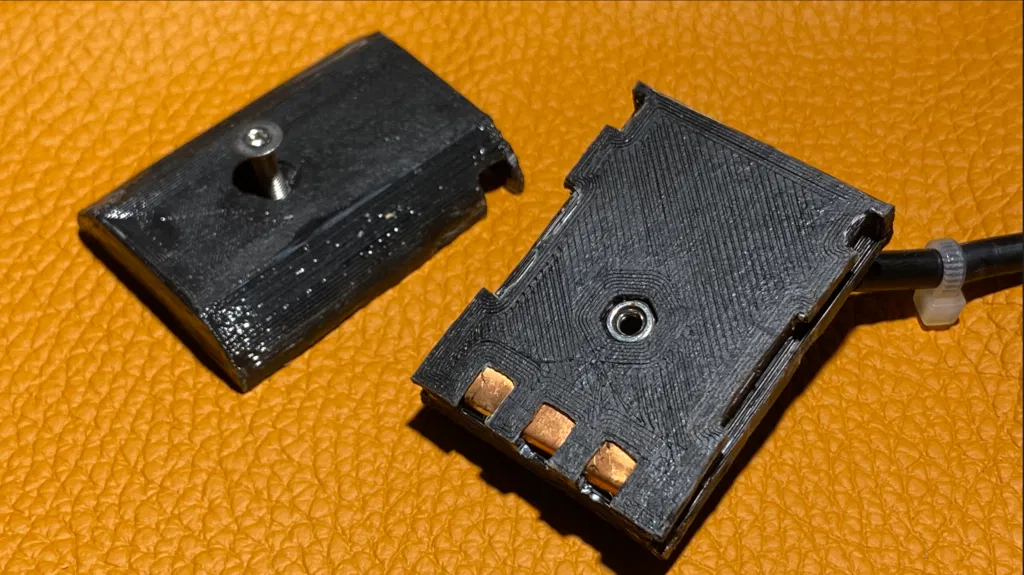

Tôi đã sử dụng PCB hai lớp và các dải đồng dày 0,5 mm để tạo các cực trên viên pin giả NB-2L. Chỉ cần đánh dấu các điểm tiếp xúc bằng bút dạ, sau đó ăn mòn bằng dung dịch yêu thích của bạn. Sau khi vệ sinh sạch bằng acetone (hoặc tương tự), hãy uốn các dải đồng (tổng cộng 3 cái) từ mặt này sang mặt kia của PCB rồi hàn cố định vào cả hai mặt.

Hàn một giọt chì vào điểm 9V trên mạch USB-C Trigger.

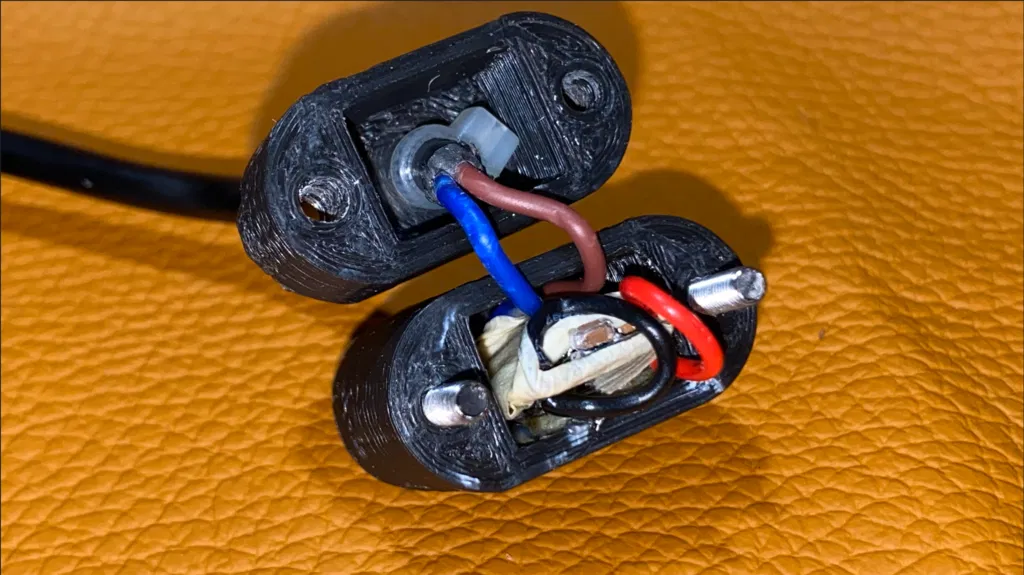

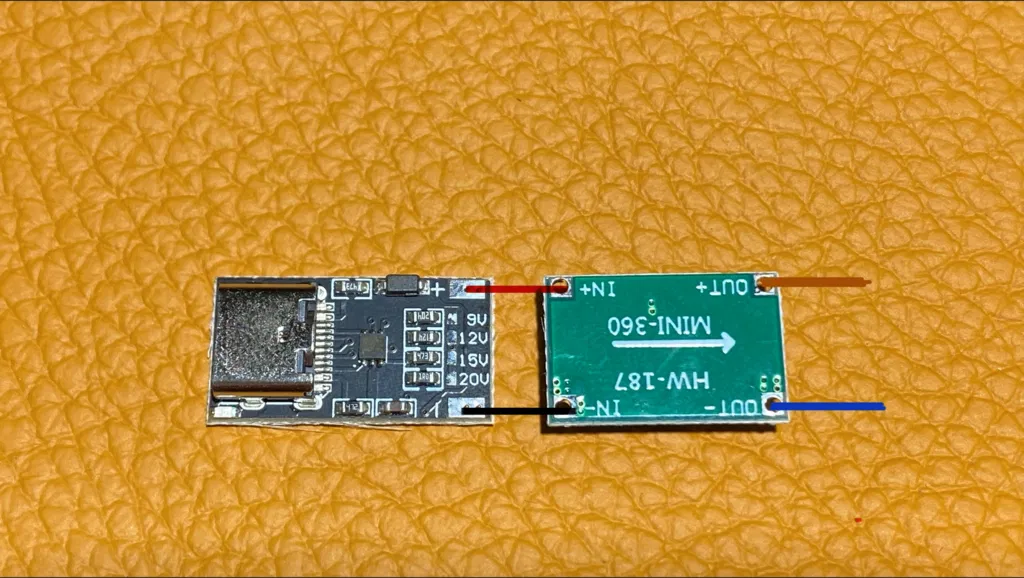

Kết nối/hàn mạch USB-C Trigger và mạch hạ áp như hình minh họa, đảm bảo chúng được cách điện với nhau trước khi lắp vào vỏ (sử dụng băng keo cách điện hoặc ống co nhiệt).

Điều chỉnh điện áp đầu ra của mạch hạ áp nhỏ về mức 7,5 V.
