Hộp đựng kính Twist Lock (Khóa xoay)

Tác giả CooterBaldwin

Lượt tải
782
Lượt thích
158
Lượt coi
3.303

File 4 10,7 MB

  • GlassesCase_1773780652.3mf3MF · 287,8 KB
  • GlassesCase_1773780654.f3dF3D · 237,2 KB
  • GlassesCase_48x38_1773780655.3mf3MF · 241,1 KB
  • GlassesCase_0.6n_0.3mm_PLA_MK3S_2h51m_1773780656.gcodeGCODE · 9,9 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Thông tin

Mã mẫu
#255587
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Mình luôn tìm lý do để thiết kế thêm các mẫu khóa xoay 45°, vì bản thân hay làm mất kính đọc sách mà lại có cuộc thi trên Printables. Thế là mẫu hộp đựng kính này đã ra đời.

Thiết kế

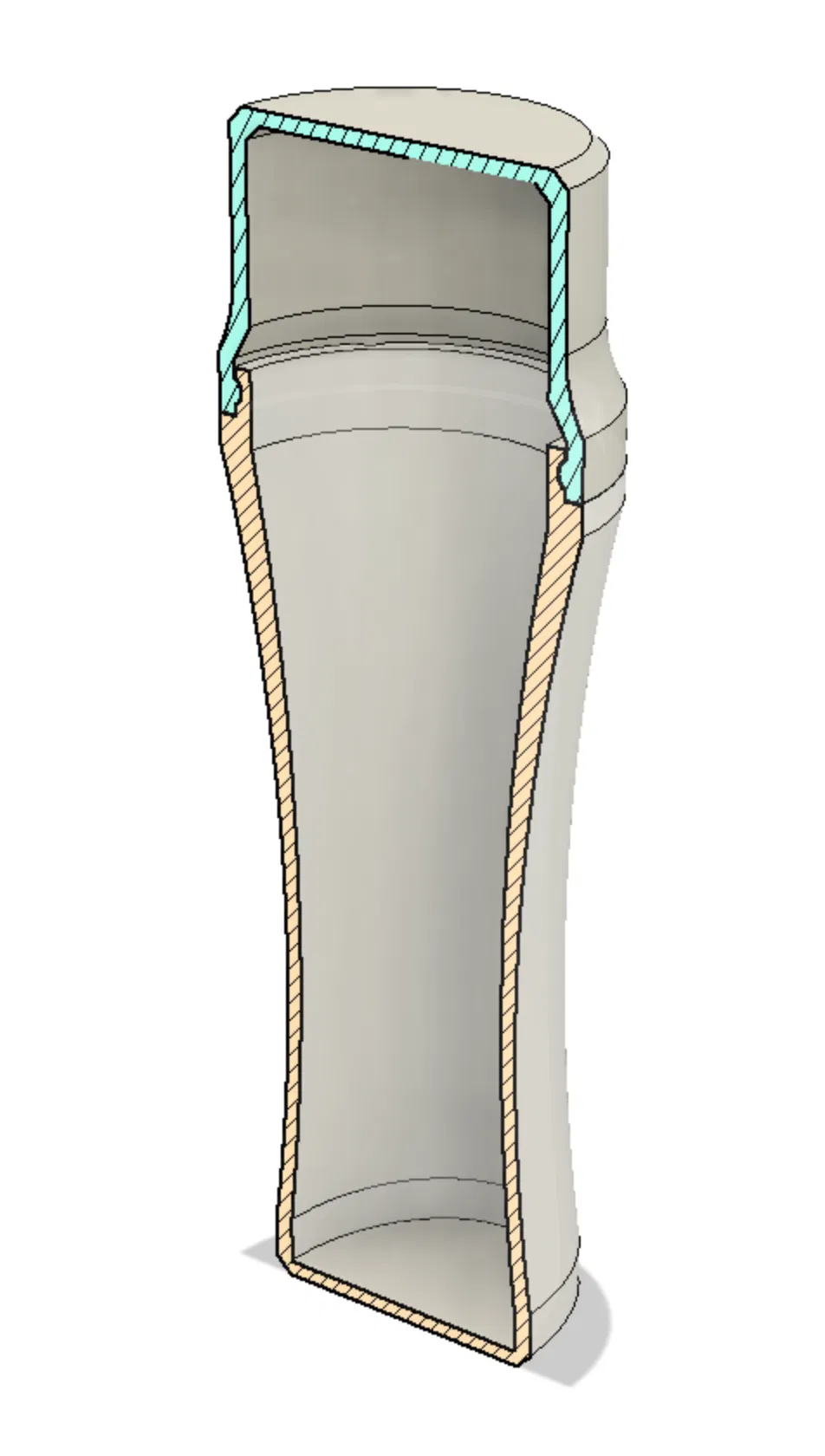

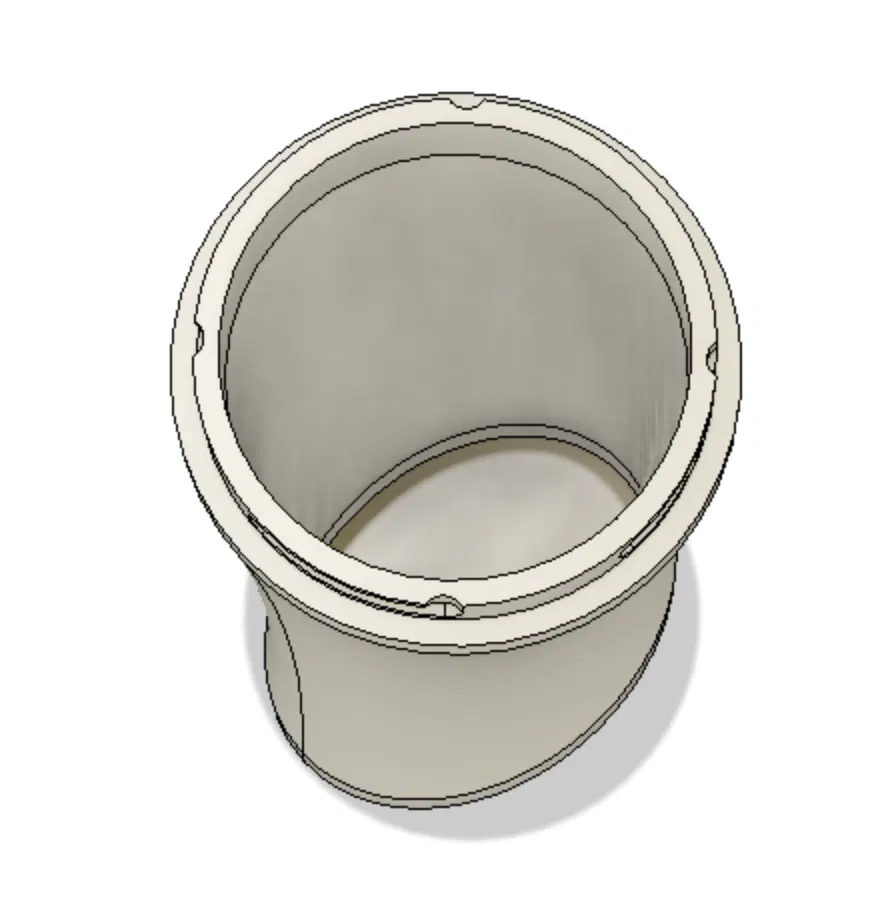

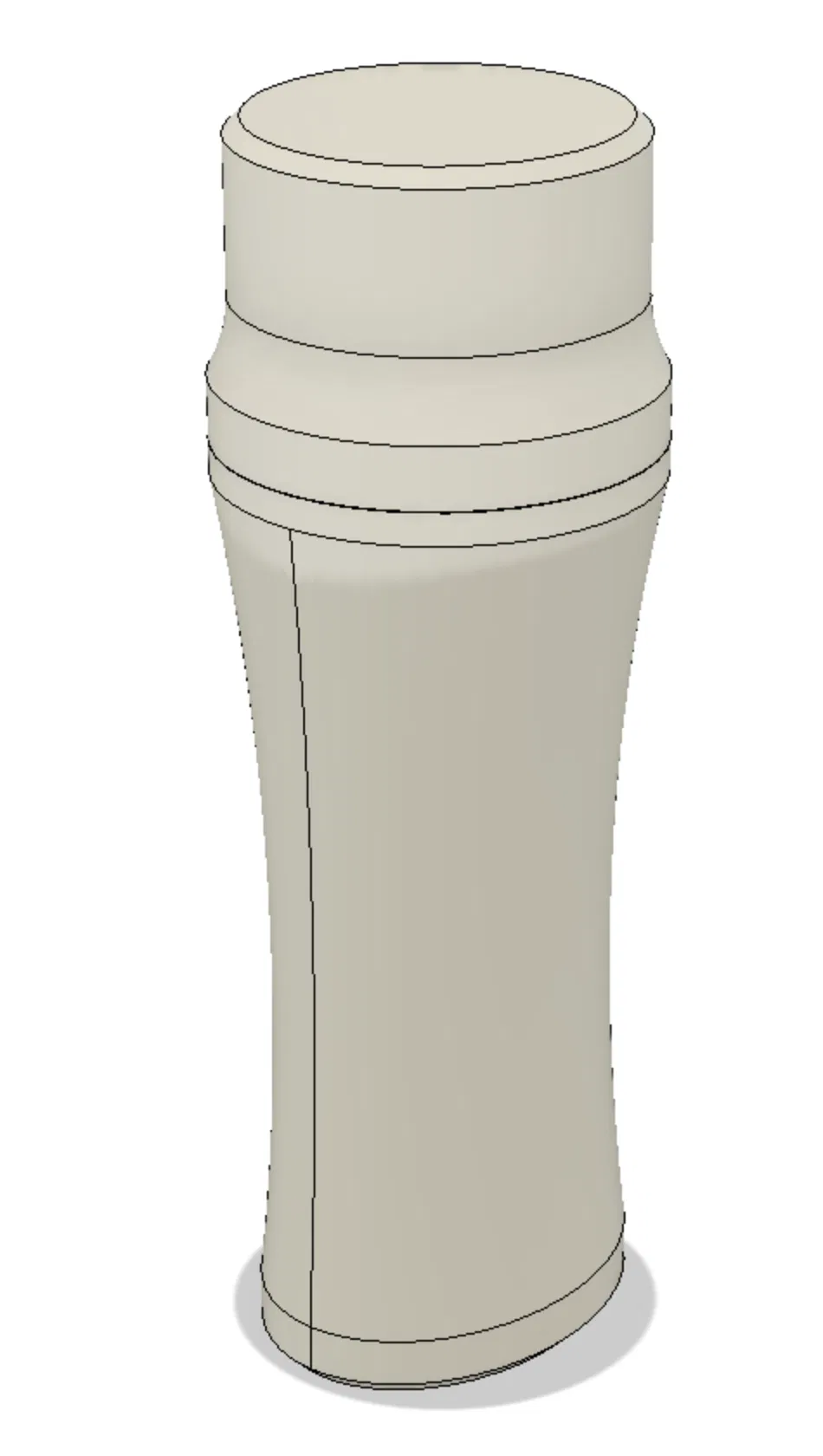

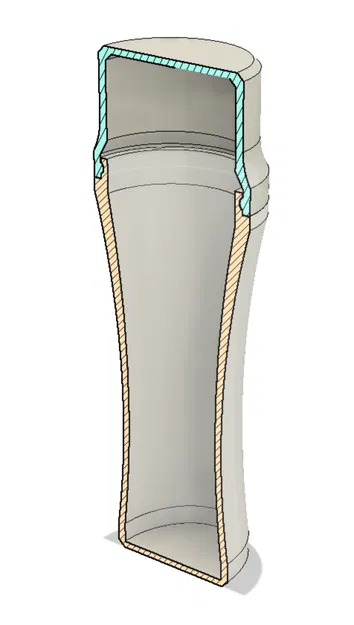

Thiết kế tham số hóa cao thực hiện trên Fusion 360 (có đính kèm file F3D). Kích thước thô là cao 154mm (đã lắp nắp vào hộp), đường kính 54mm (tại khớp nối nắp và thân). Chiều cao bên trong là 150mm. Phần hẹp nhất của hộp là hình elip 44mm x 32mm.

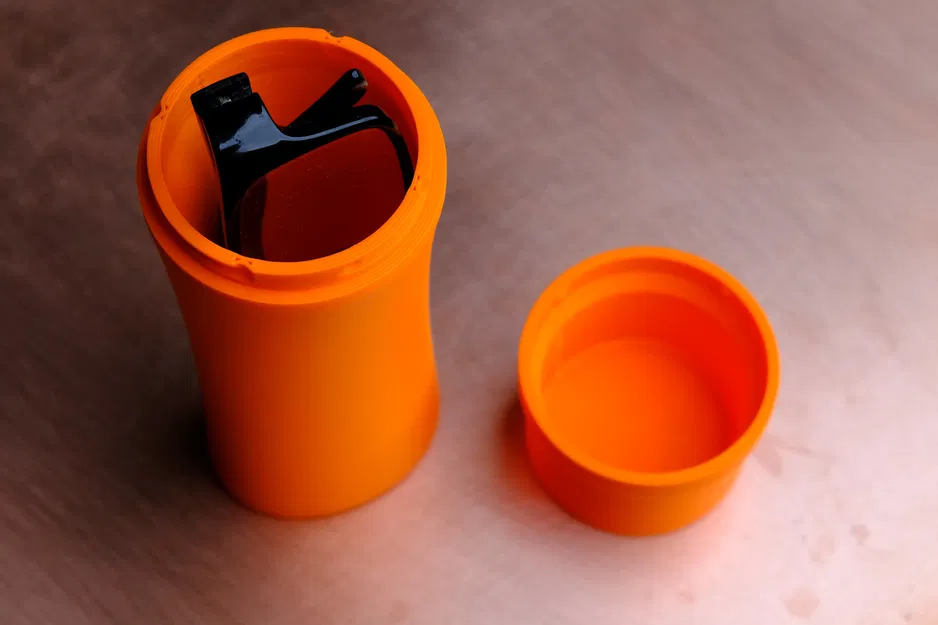

Mình đã căn kích thước hộp vừa vặn với hai mẫu kính đọc sách thông thường mà mình đang có. Cả hai đều vừa khít nhưng những loại kính lớn hơn sẽ không để vào được. Trước khi in, bạn hãy đo đạc thử xem kính của mình có lọt qua hình elip 44mm x 32mm hay không. Nếu không, bạn có thể tự chỉnh lại file F360 hoặc nhắn tin cho mình nếu cần một mẫu có kích thước khác.

Hướng dẫn in

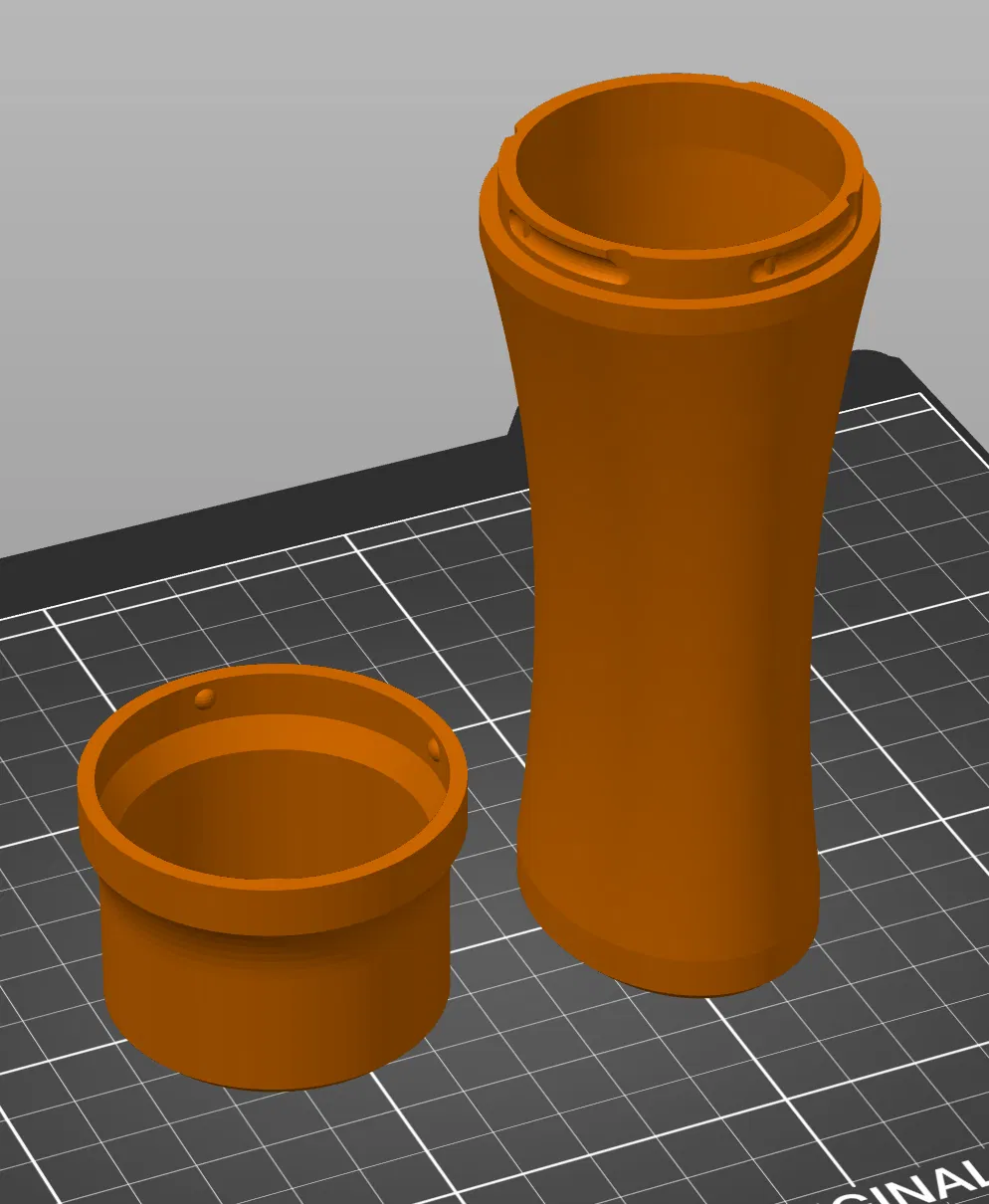

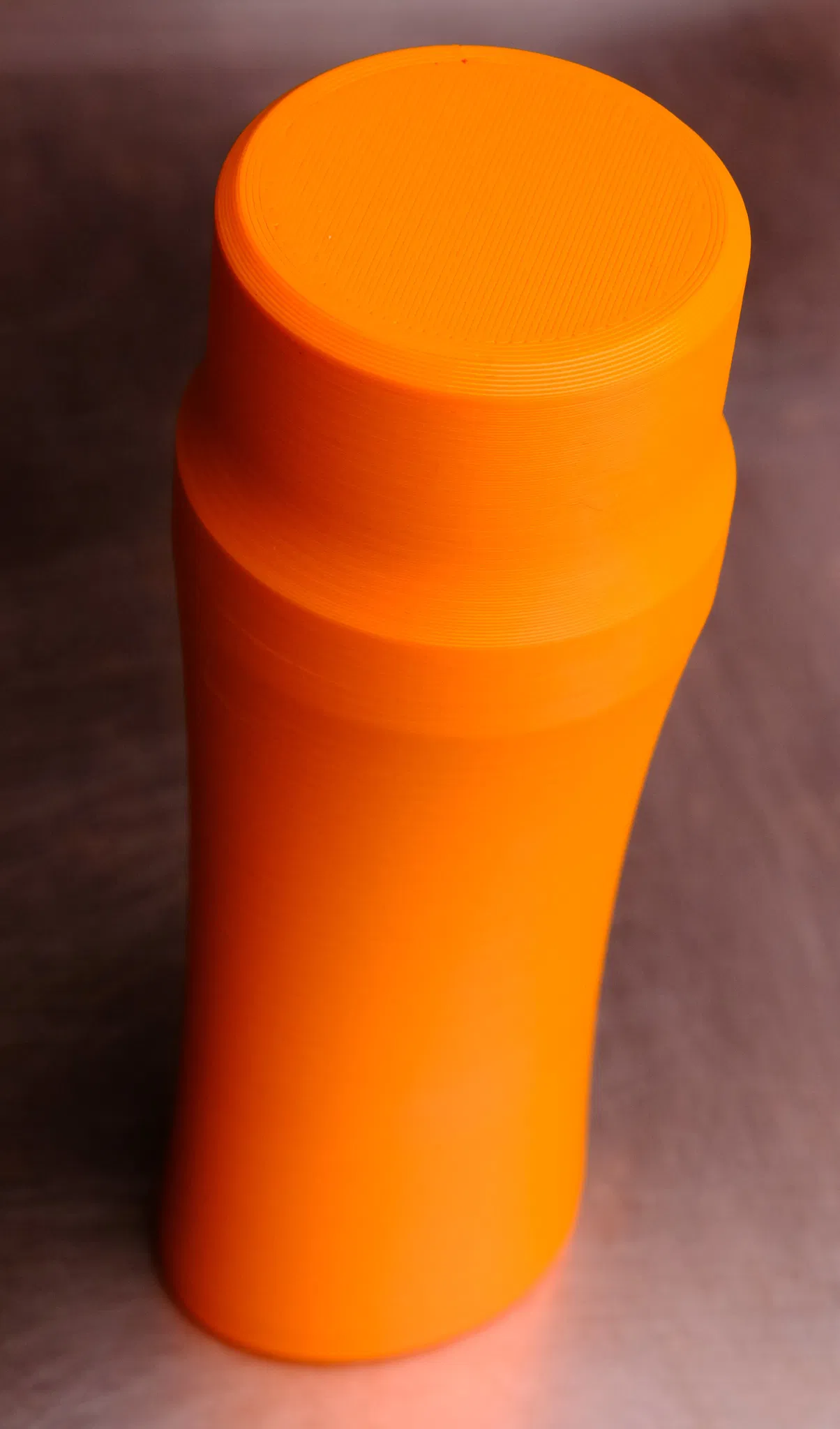

Thiết kế để in với đầu phun 0.6mm và chiều cao lớp 0.3mm. Nếu dùng đầu phun hoặc chiều cao lớp nhỏ hơn thì vẫn ổn nhưng thời gian in sẽ lâu hơn. Mình đã in hộp này bằng nhựa Printed Solid Mystery Orange PLA trên máy MK3S với đầu in Revo V6, cắt file bằng Prusa Slicer 2.5.0. Sử dụng thiết lập PLA mặc định 0.6mm x 0.3mm với bốn đường bao thẳng đứng (vertical perimeters).

Cập nhật 11-01-2023

Đã thêm phiên bản GlassesCase_48x38.3mf với phần eo 48mm x 38mm cho các loại kính lớn hơn một chút.

Cập nhật 19-01-2023

Mình đã in thử bằng nhựa Atomic Filament Silky PLA thì thấy phần khớp nối giữa nắp và thân rất chặt. Nó sẽ nới lỏng ra sau một thời gian sử dụng, nhưng nếu máy in của bạn khó giữ dung sai chuẩn, mình khuyên bạn nên tăng giá trị clearance trong Fusion 360 rồi cắt lại file. Mình sẽ cập nhật thêm các bản 3MF với độ hở (clearance) lớn hơn trong vài ngày tới.
