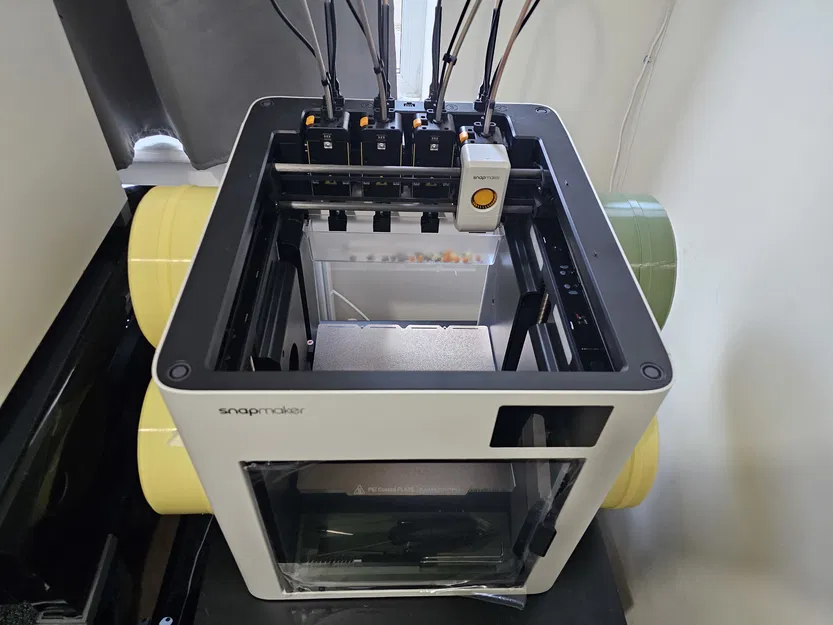

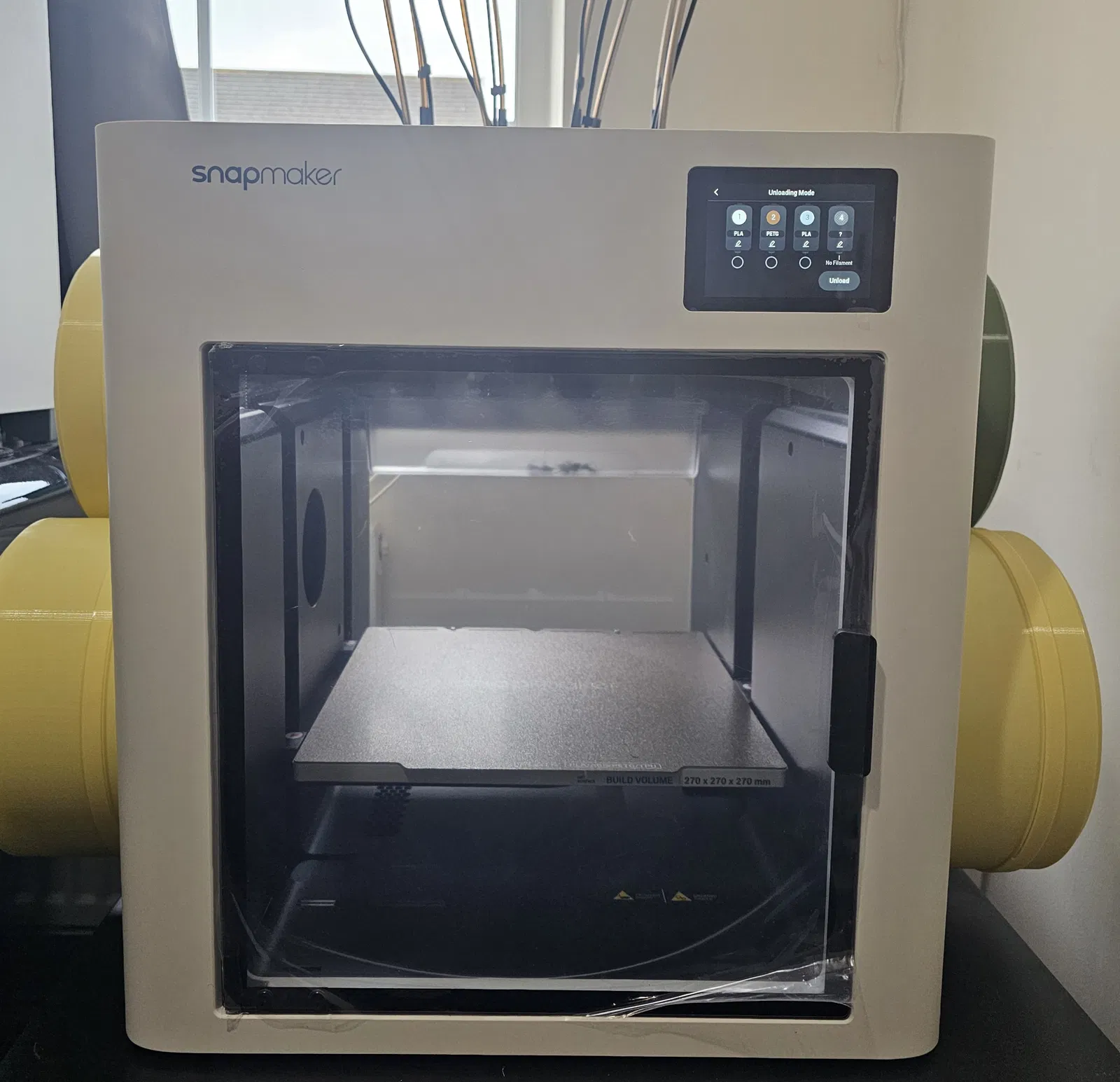

Bộ Vỏ Hộp Đựng Nhựa Snapmaker U1 (Ultimate Filament Enclosure)

Lưu ý:

• Đối với nắp dưới, hãy chỉnh các đường in (seams) tránh xa lỗ kẹp ống PTFE.
• Mẫu nắp trên "...no Hole" đã loại bỏ lỗ gắn nhiệt ẩm kế.
• Mẫu nắp dưới "...For Locator" có phần khoét rộng hơn để vừa với giá đỡ cuộn in, bạn cần in thêm phụ kiện định vị (locator) nếu dùng loại này.
• Mình khuyên nên in bằng nhựa PETG, nhưng PLA vẫn dùng được.
• Mình mới in thử 5 bản, nên tốt nhất bạn cứ in thử 1 bộ trước xem khớp không. Nếu có vấn đề gì hoặc cần góp ý, cứ nhắn mình để mình sửa sớm nhất nhé.
• Mình in với thông số 2 tường (walls) và 8% độ đặc (infill) (bạn có thể giảm xuống 5% cũng được).

Danh sách linh kiện in 3D:

• 4 × Ống PTFE (dài 12–15 cm, Ø ~4 mm)
• 8 × Kẹp ống PTFE đực
• 8 × Kẹp ống PTFE cái
• 4 × Nắp dưới (chia làm 2 nửa)
• 4 × Nắp trên (chia làm 2 nửa)
• 1 × Phụ kiện định vị (Locator)

Danh sách vật tư phụ:

• 4 × Nhiệt ẩm kế điện tử BambuLab (Tùy chọn)
  • Nếu đường kính < ~40 mm, hãy in thêm miếng đệm (xem hướng dẫn).
  • Nếu > ~40 mm, hãy cẩn thận cạo bớt một chút nhựa ở lỗ cho đến khi lắp vừa.
• Băng dính hai mặt rộng 10 mm, dày 2 mm
  • Dùng theo mẫu cung cấp: Cần 24 dải

Hướng dẫn lắp ráp:

1. Tháo bộ phận tự động cấp nhựa (refer theo sách hướng dẫn của máy).
2. Dùng lục giác H2.0 đi kèm, tháo hai ốc vít và tách đôi bộ cấp nhựa.
3. Tháo các miếng đệm kim loại từ bộ cấp nhựa như hình dưới.

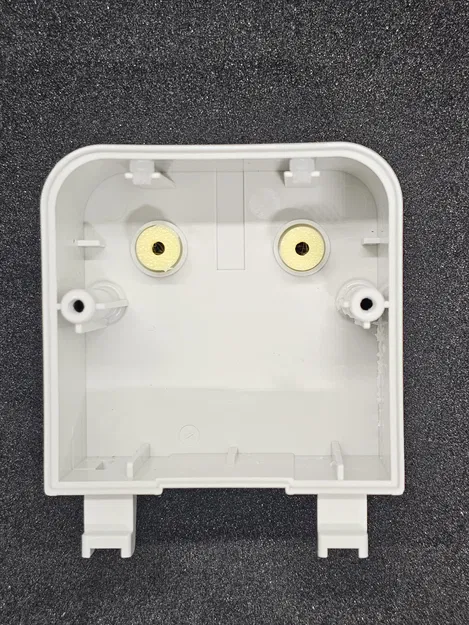

4. Gắn các kẹp đực vào vị trí vừa tháo miếng đệm.
5. Đút ống PTFE vào kẹp cái từ đầu phẳng (đừng đẩy xuyên qua hết).
6. Lắp kẹp đực và kẹp cái lại với nhau. Nếu thấy cấn, hãy rút nhẹ ống PTFE ra một chút.
7. Khi đã nghe tiếng "tạch", hãy đẩy ống PTFE vào hết cỡ.
8. Lắp lại bộ phận tự động cấp nhựa vào máy in.
9. Luồn kẹp PTFE đực qua lỗ 6mm trên nắp dưới sao cho phần đầu tách ra hướng ra ngoài.

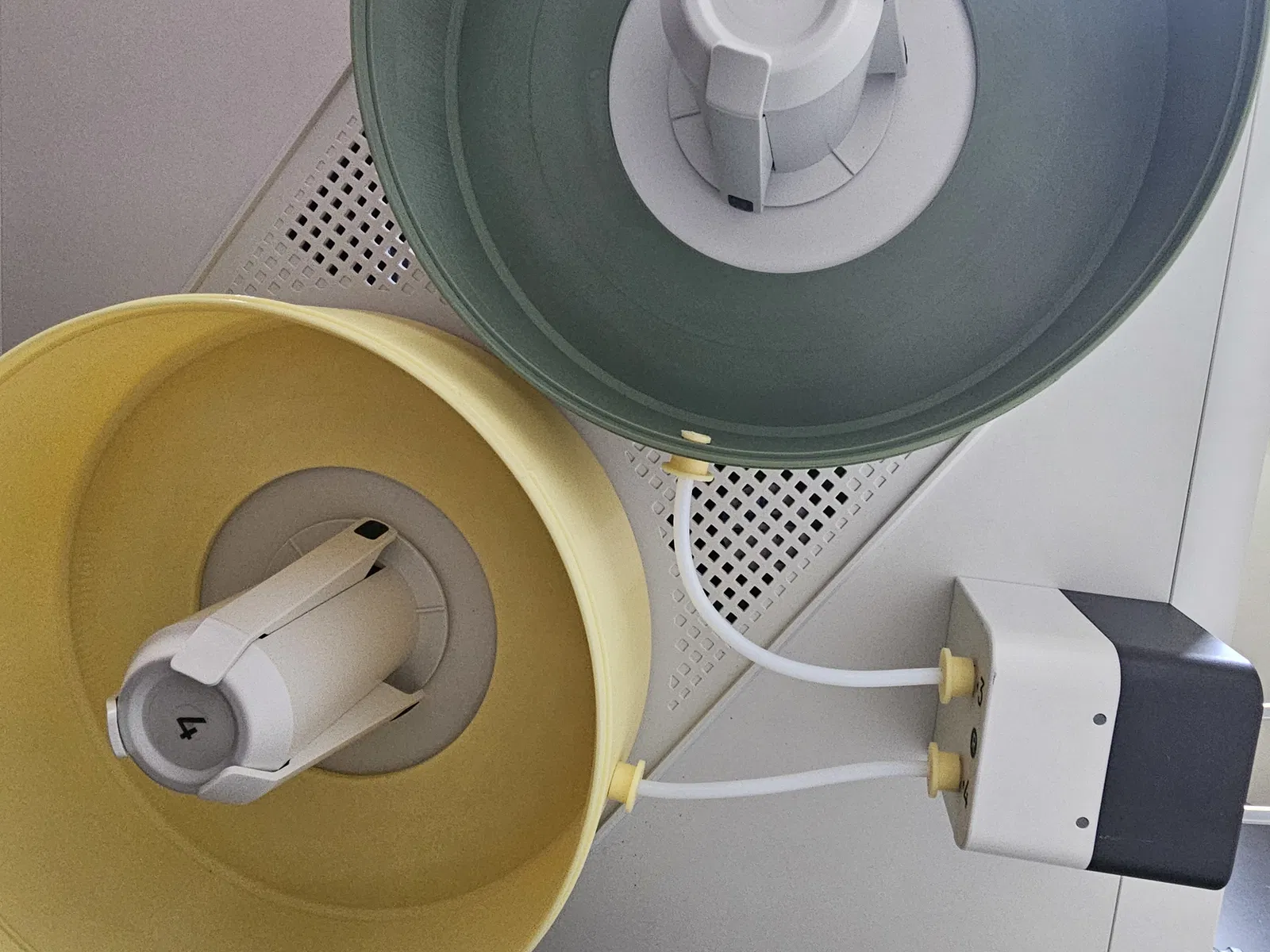

10. Trượt kẹp cái vào ống PTFE từ bộ cấp nhựa.
11. Với 6 dải băng dính, bóc lớp bảo vệ một mặt và dán vào rãnh của đế nắp dưới (độ sâu rãnh: 1.5 mm). Dán các dải sát nhau để tránh khe hở.
12. Tương tự như các bước trên, bấm hai kẹp PTFE lại và đẩy ống PTFE vào hết mức.

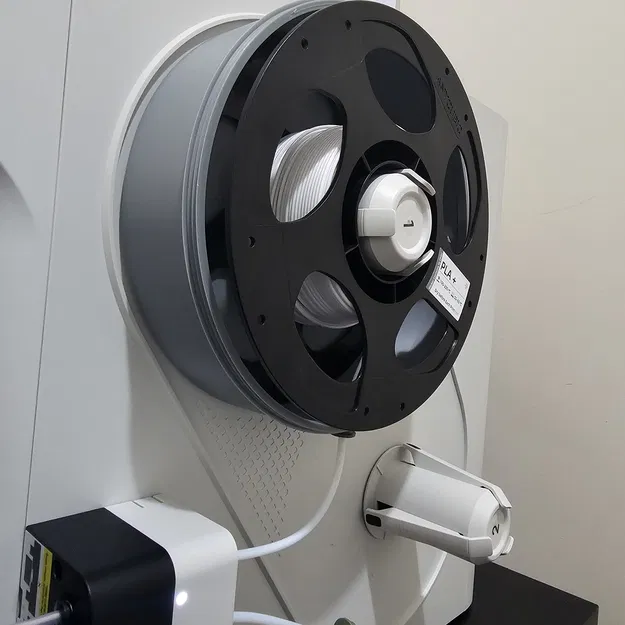

13. Gắn phụ kiện định vị qua cuộn nhựa (đừng bỏ qua bước này TRỪ KHI bạn in mẫu không cần locator, do khoảng cách từ cuộn nhựa đến vỏ khá sát, nếu nắp không căn giữa chuẩn, cuộn nhựa sẽ cạ vào nắp trên và khiến nắp không đóng được).
14. Thử đặt nắp dưới (chưa bóc lớp bảo vệ băng dính) qua giá đỡ cuộn và bộ định vị để kiểm tra độ khớp.
15. Xoay theo hướng ống PTFE mà bạn muốn, nếu cần thì cắt ngắn ống PTFE cho vừa.
16. Khi đã ưng ý, hãy bóc lớp phim bảo vệ băng dính trên nắp dưới.
17. Căn chỉnh nắp dưới qua giá đỡ cuộn như đã làm ở bước trước.
18. Nhấn nhẹ nắp vào thân máy. Kiểm tra lần cuối, nếu ổn thì ấn chặt xuống và tháo bộ định vị ra.
19. Giờ bạn có thể lắp nắp trên vào.
20. Nếu có túi hút ẩm, bạn có thể bỏ chúng qua lỗ gắn nhiệt ẩm kế.

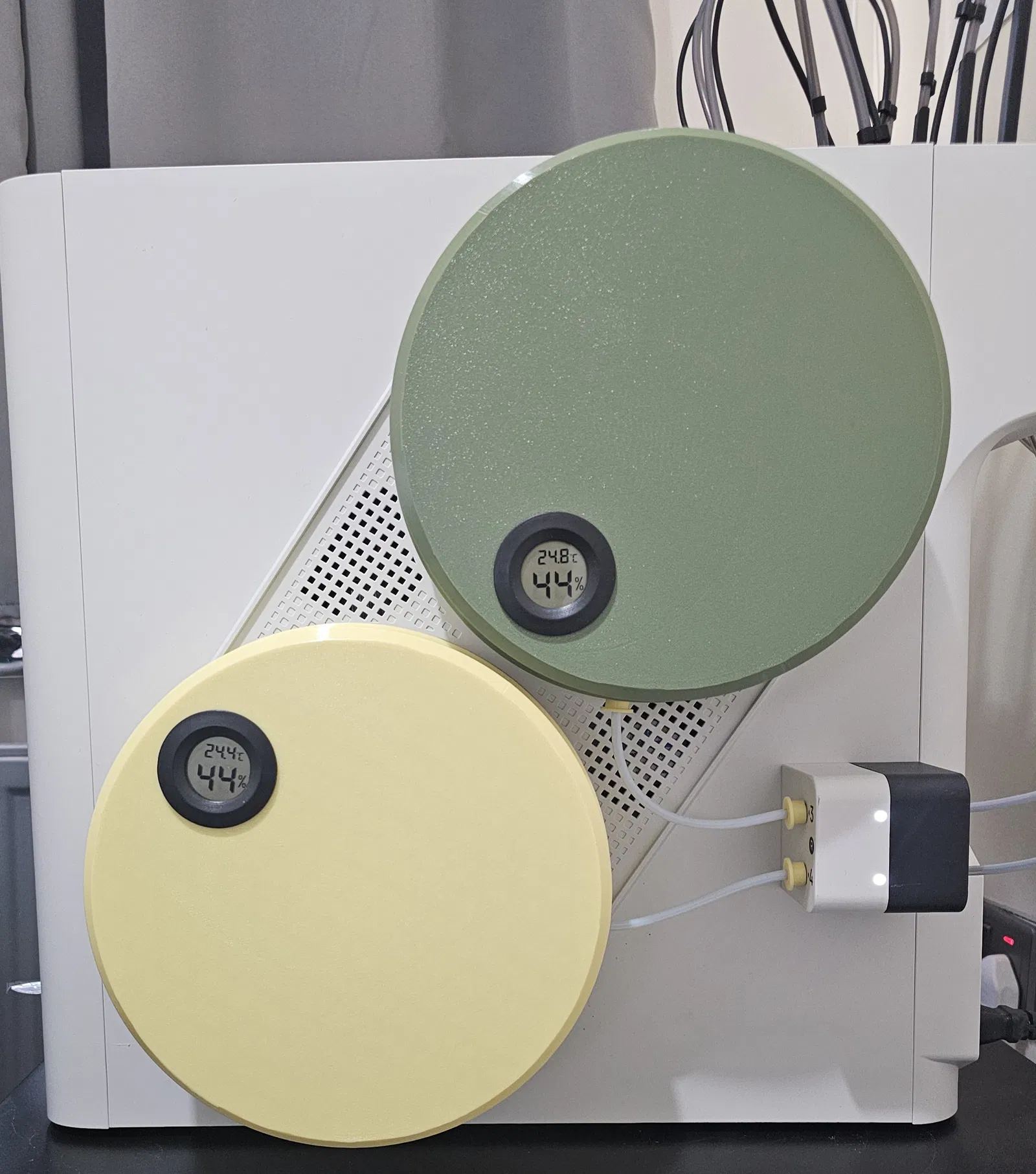

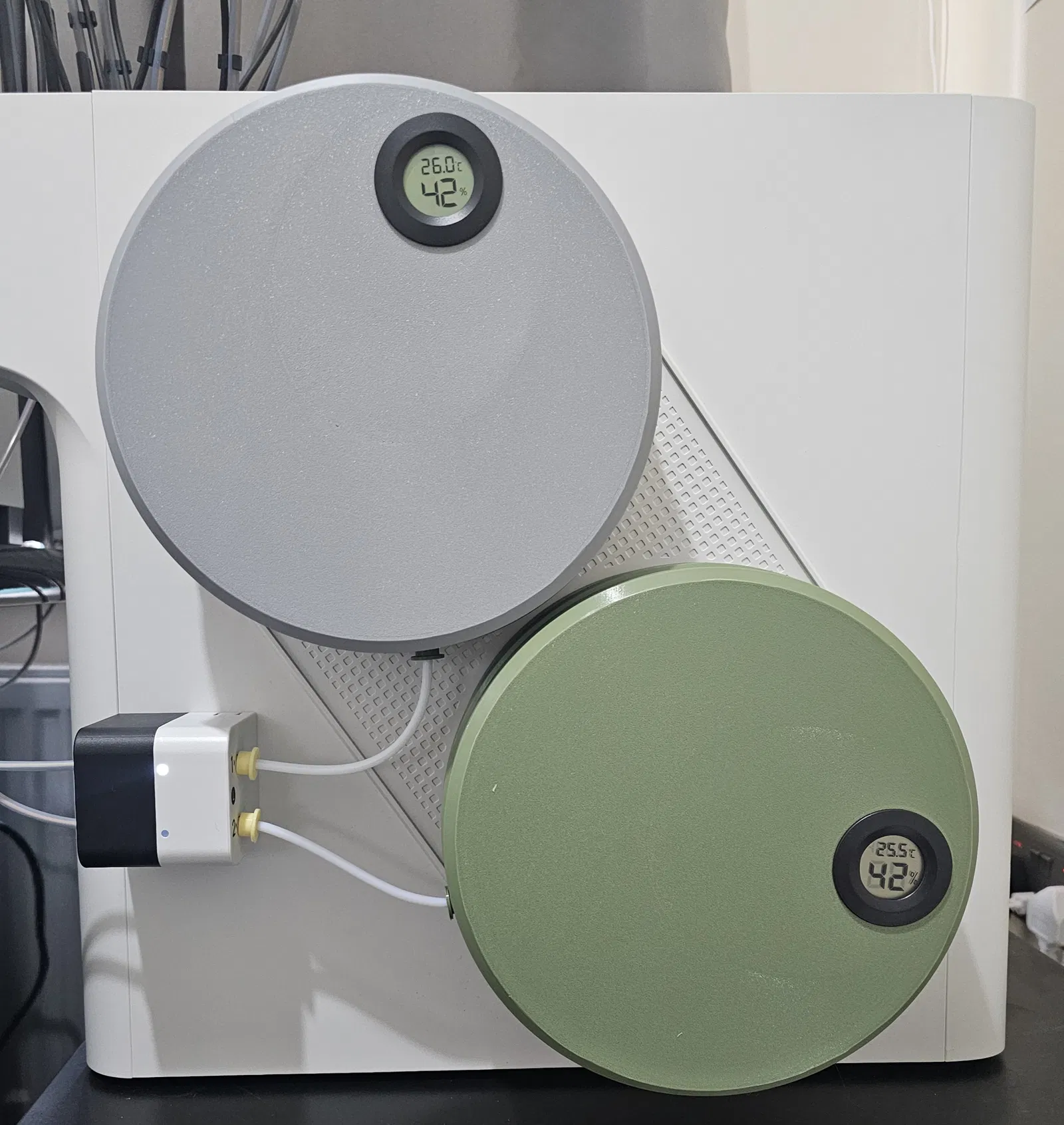

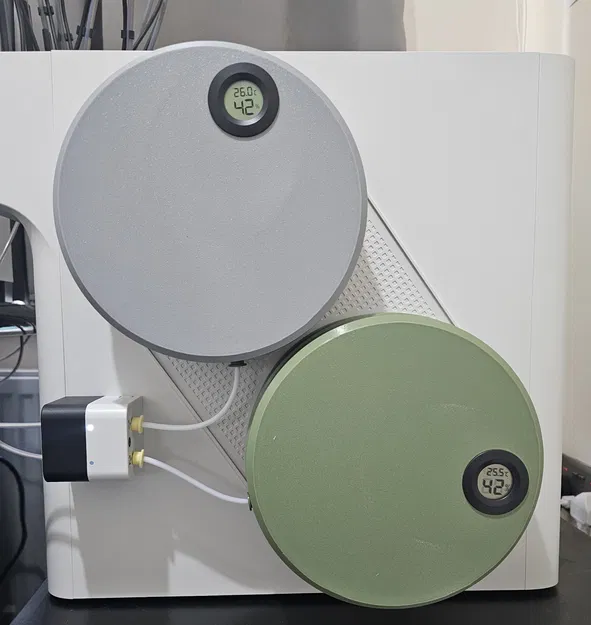

21. Gắn nhiệt ẩm kế điện tử vào lỗ trên nắp trên. Nếu bị lỏng, hãy thêm miếng đệm như hình bên dưới.
