Giá đỡ tấm pin mặt trời và cảm biến mưa điều chỉnh được cho cửa sổ Velux

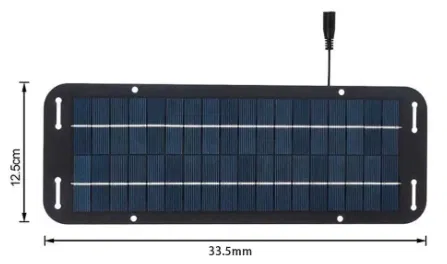

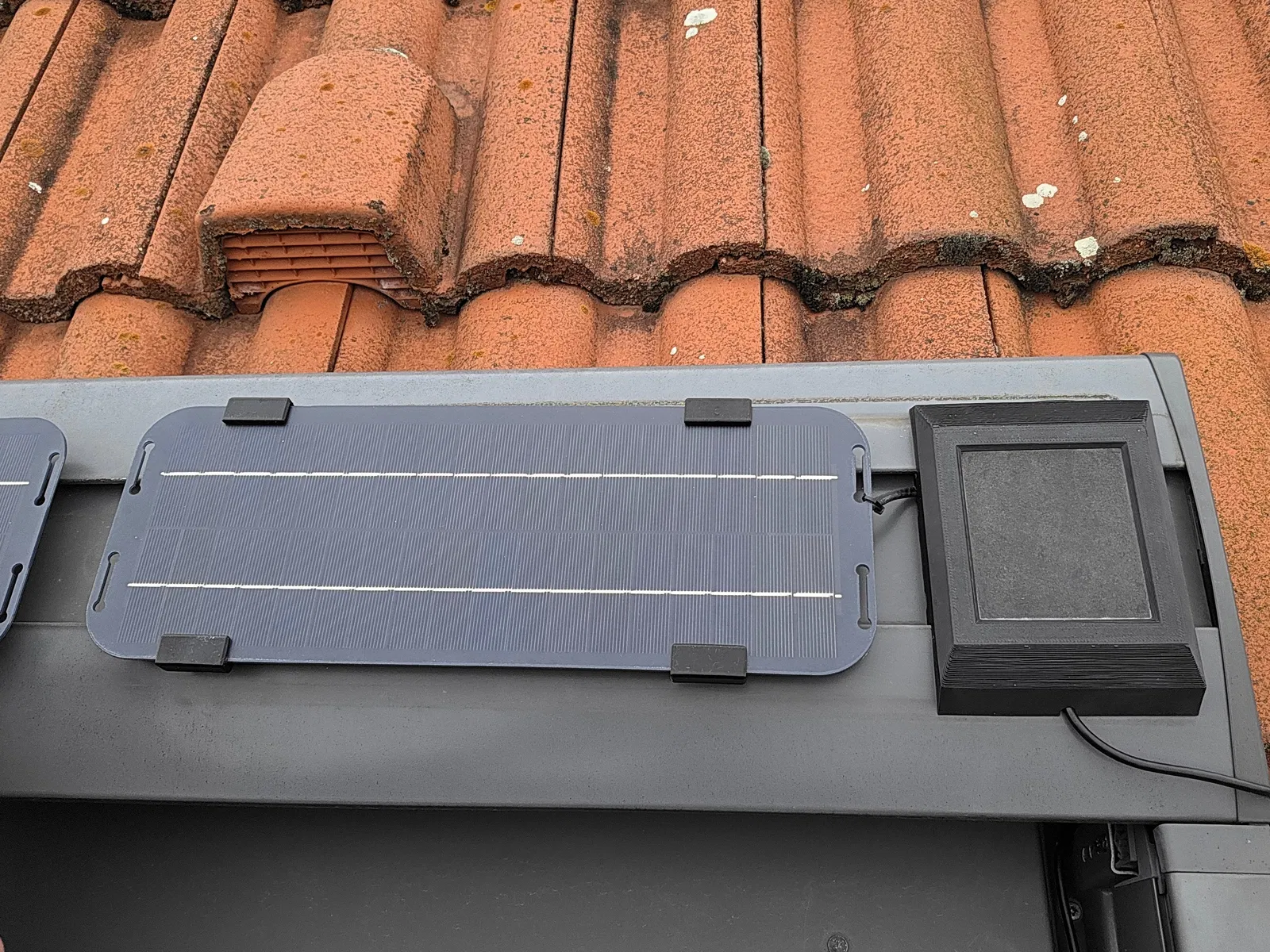

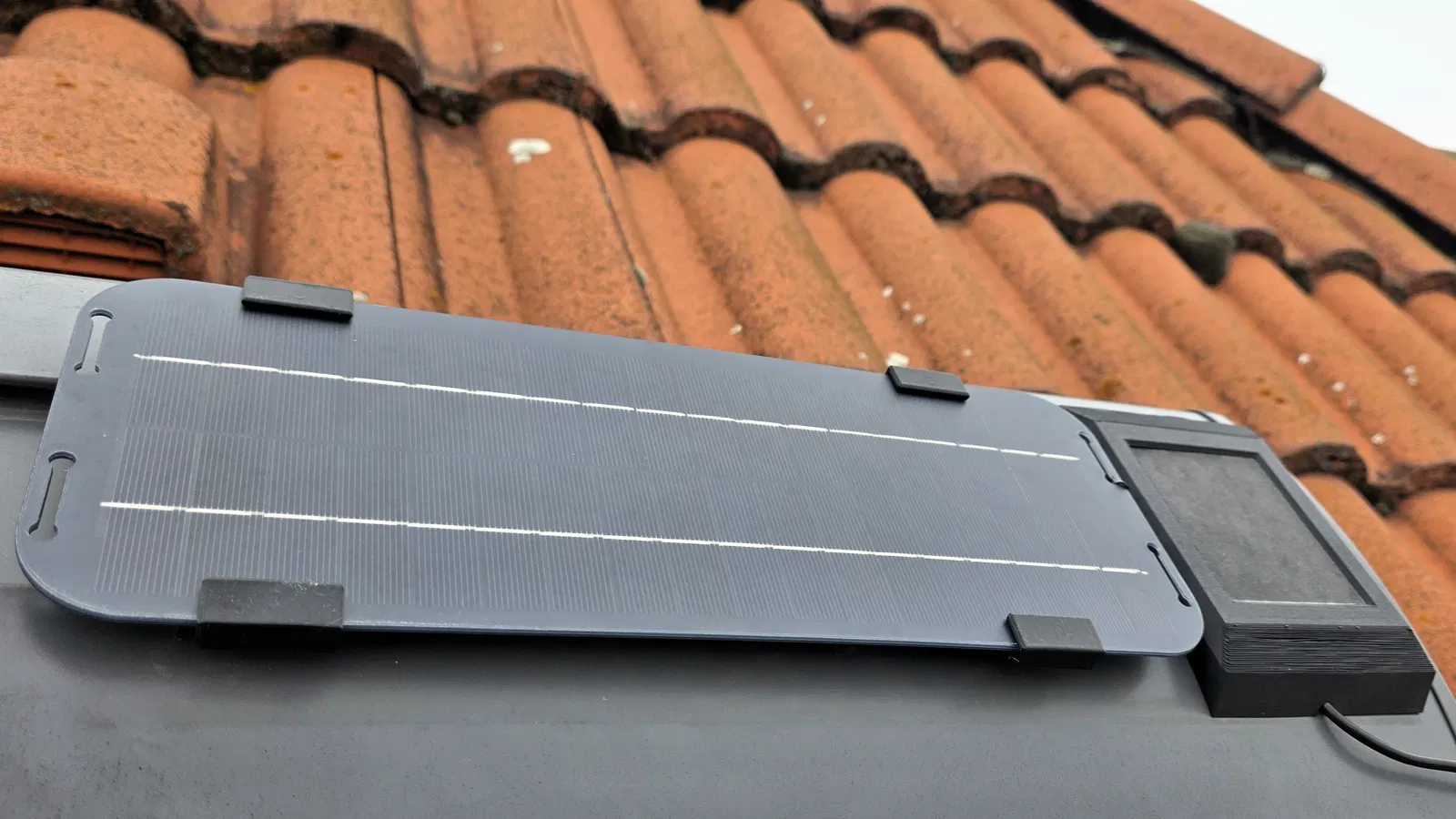

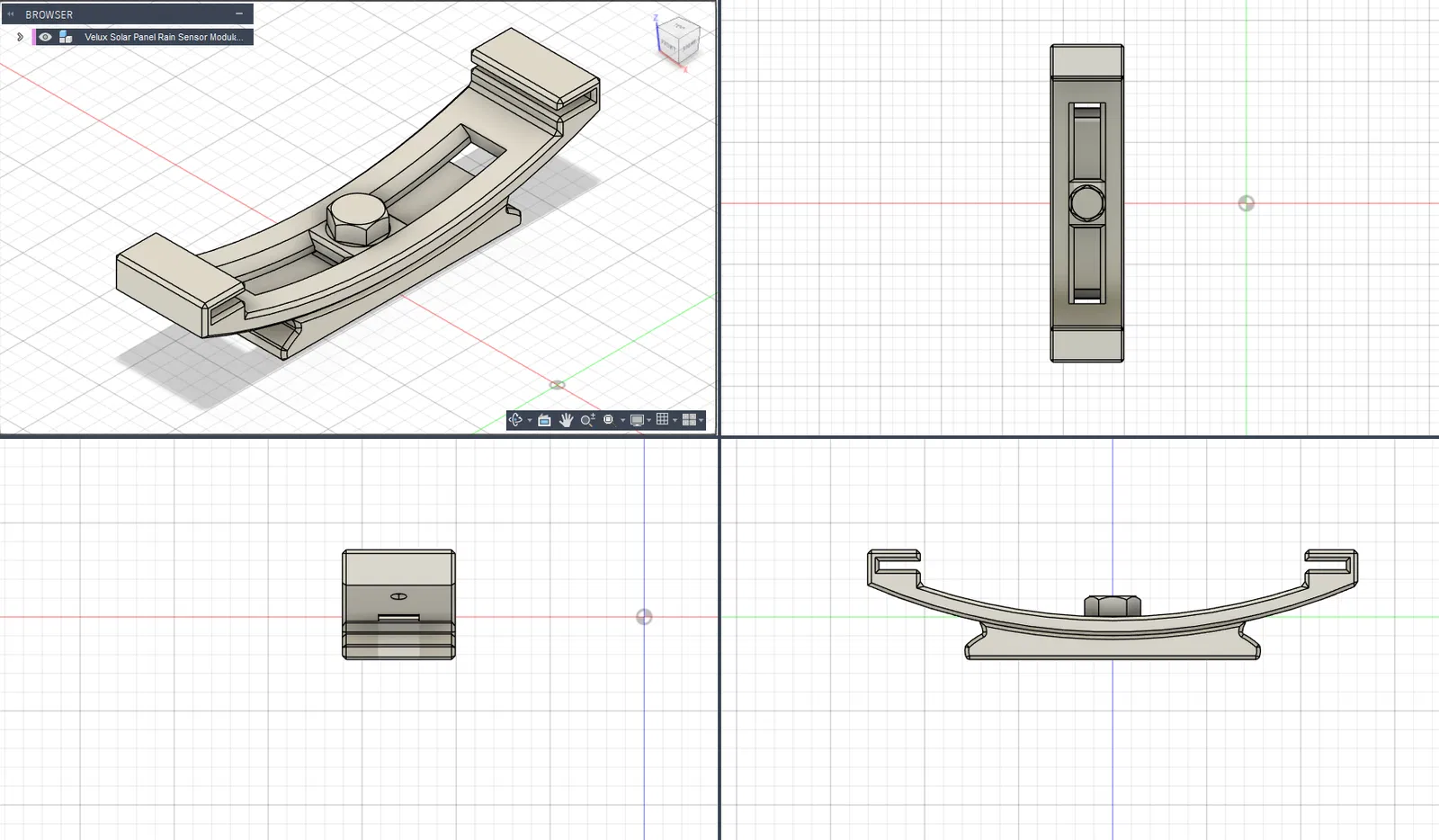

Vì các tấm pin năng lượng mặt trời kính nguyên bản của Velux thường chỉ dùng được khoảng 10 năm và việc thay thế rất khó khăn hoặc tốn kém, mình đã thiết kế một giá đỡ có thể điều chỉnh góc độ cho các tấm pin mặt trời 12V loại linh hoạt từ Trung Quốc (nếu link lỗi, hãy dùng tìm kiếm bằng hình ảnh) để gắn trực tiếp vào rãnh profile nguyên bản của Velux.

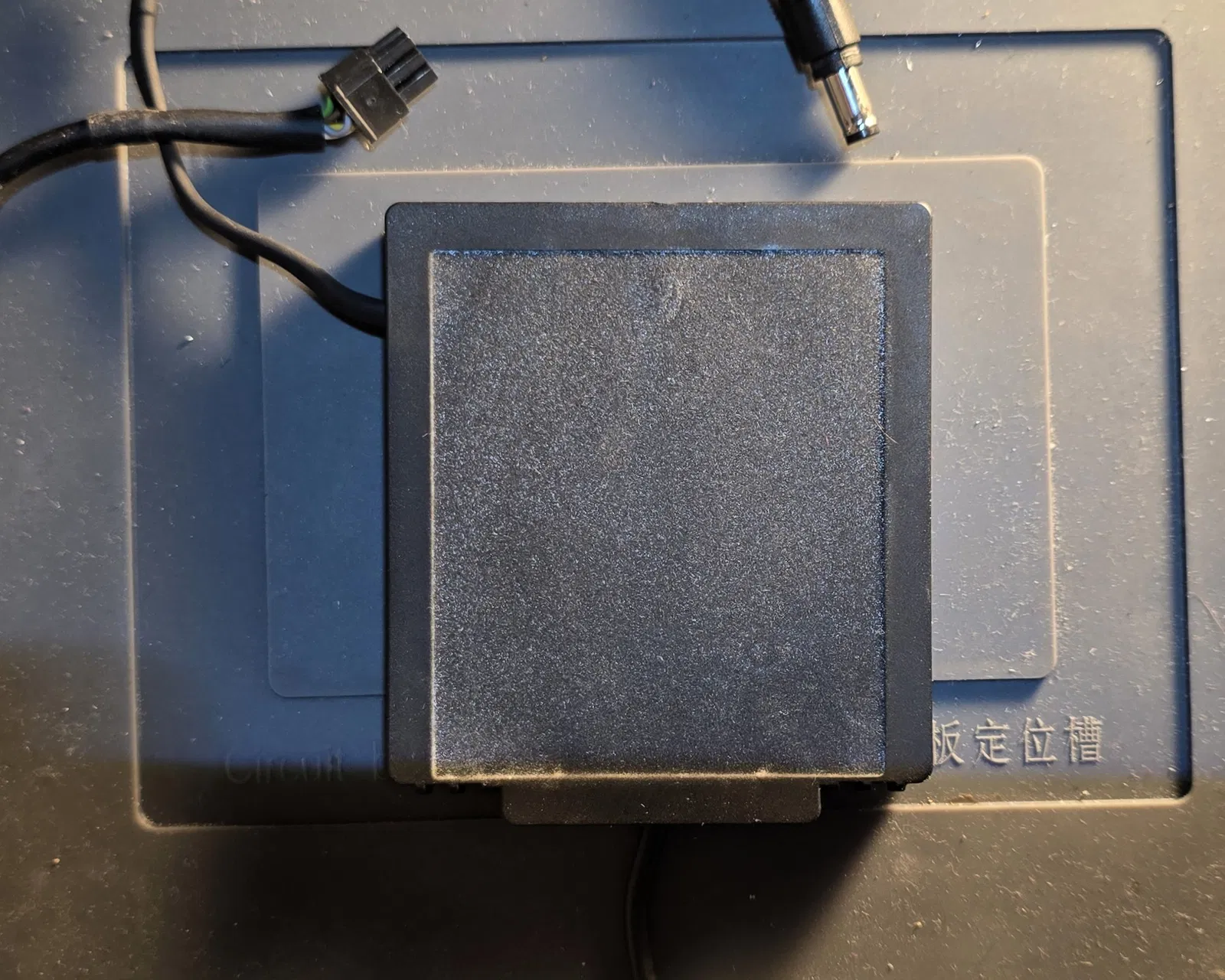

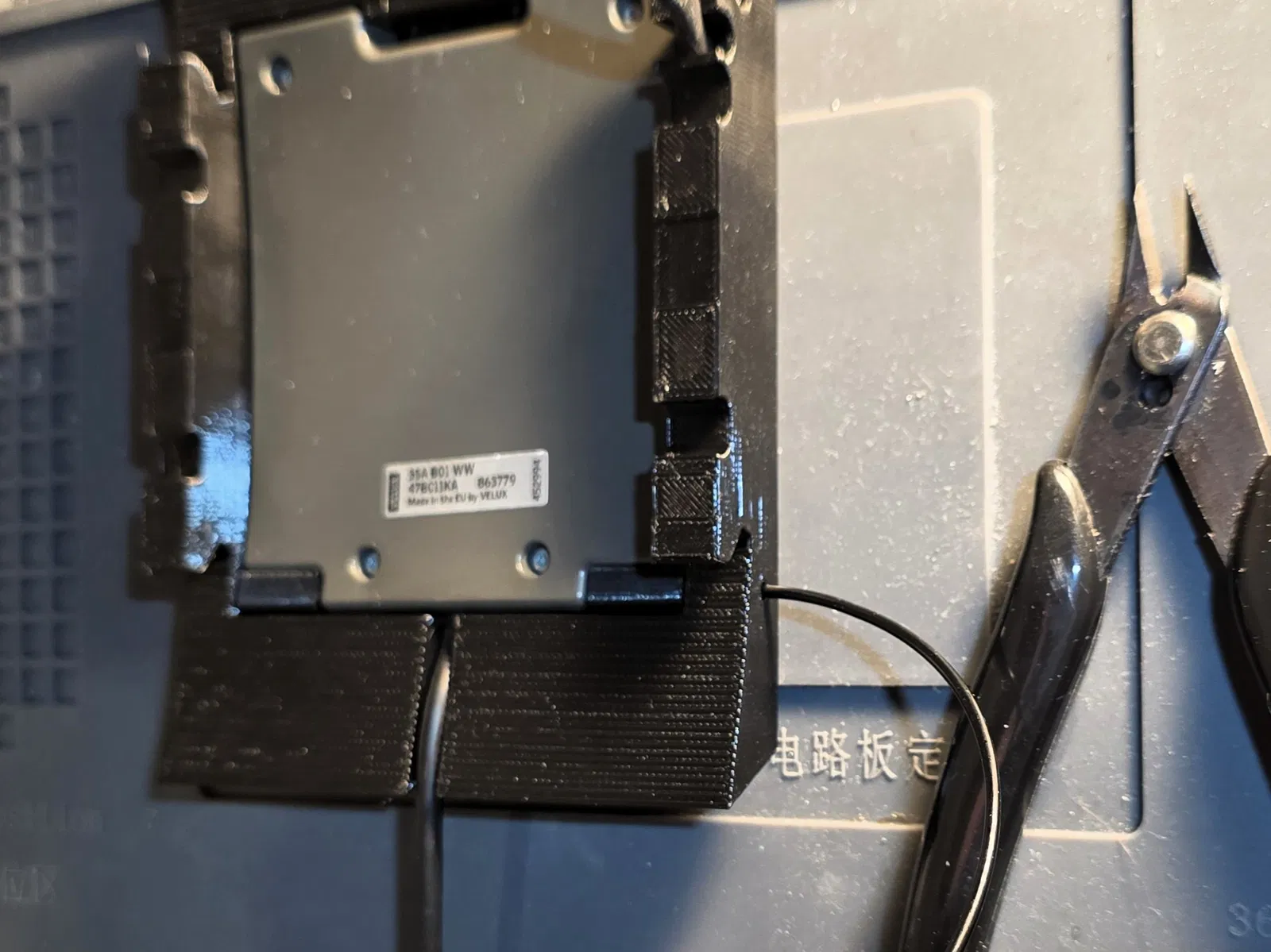

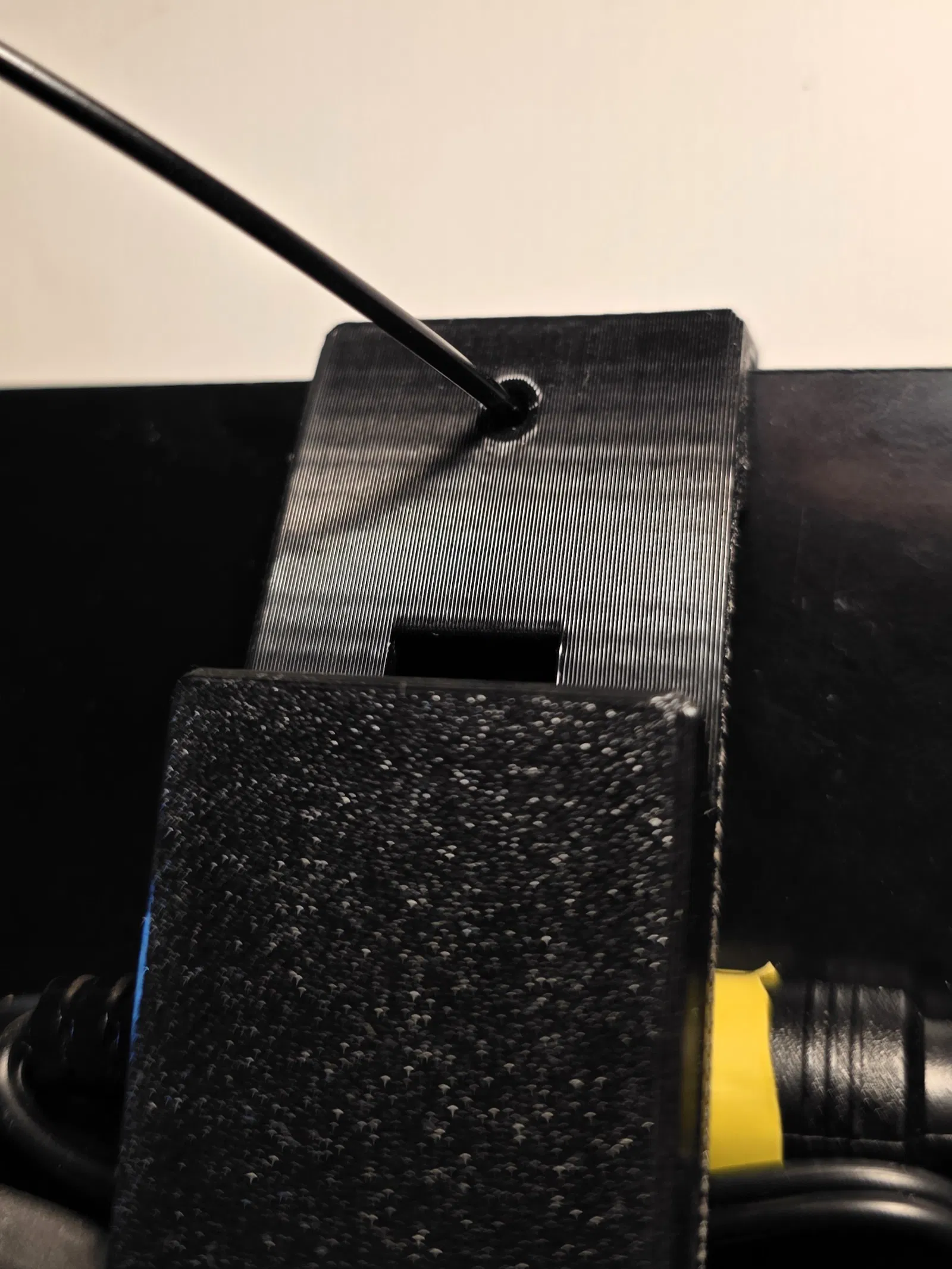

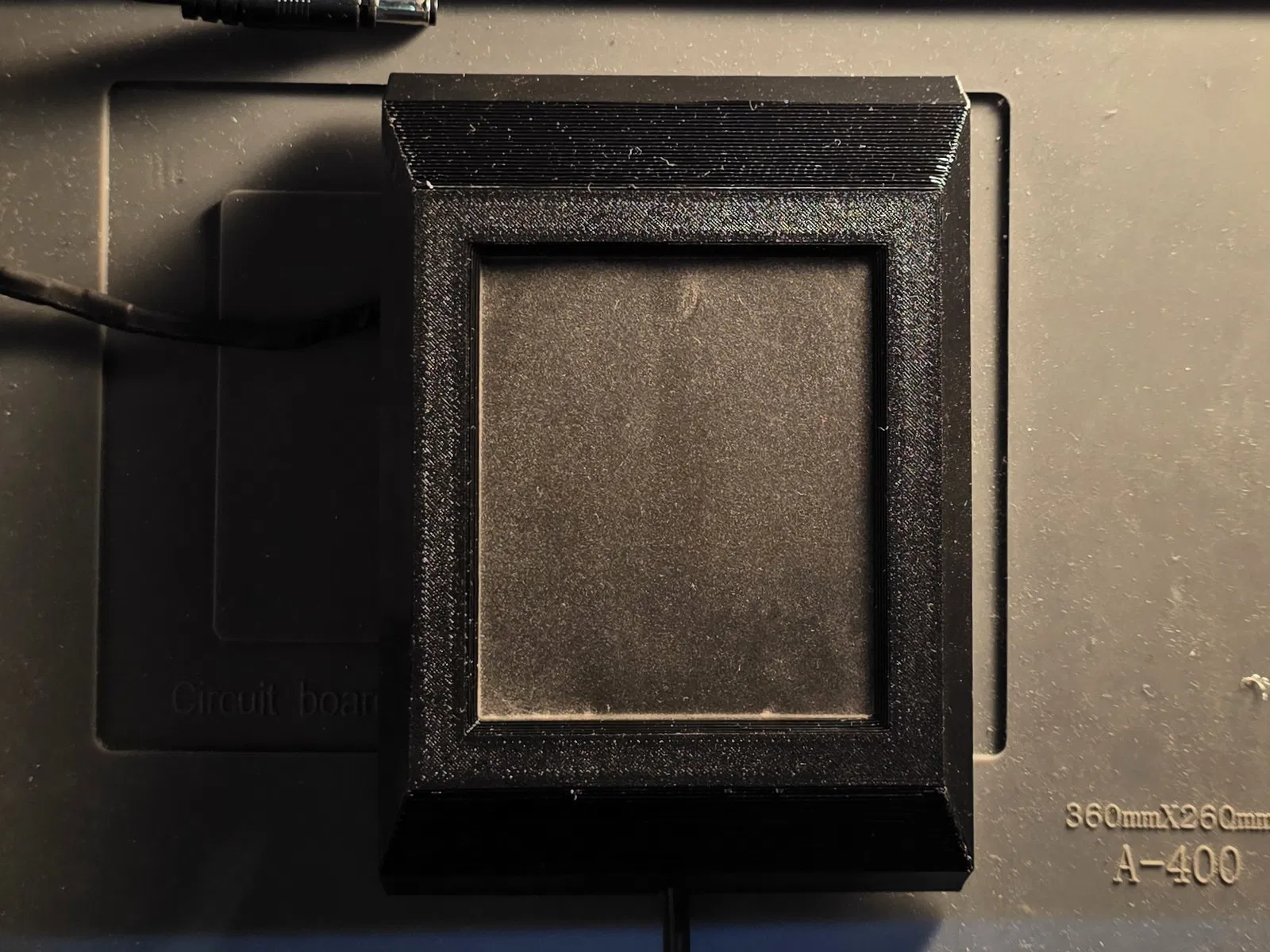

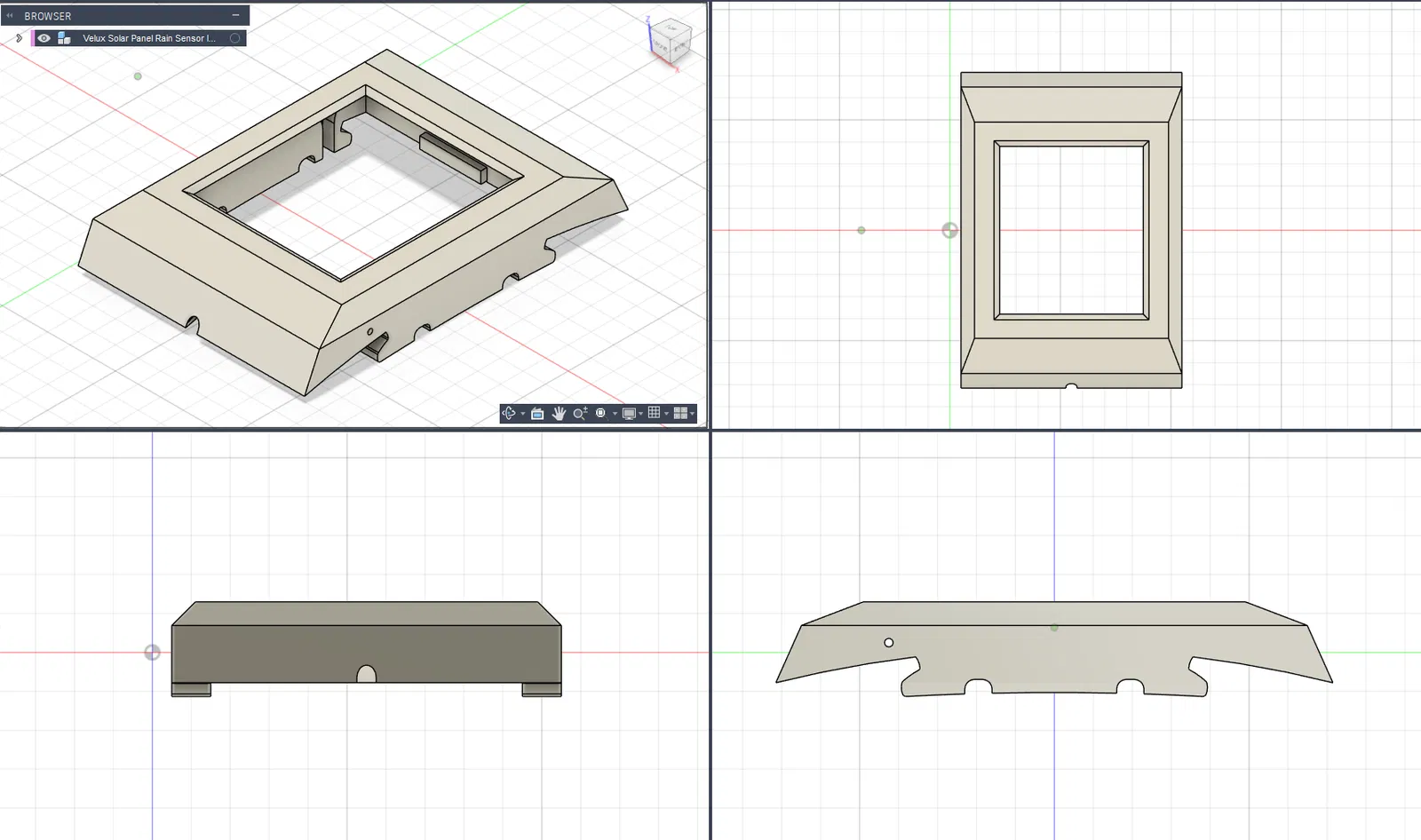

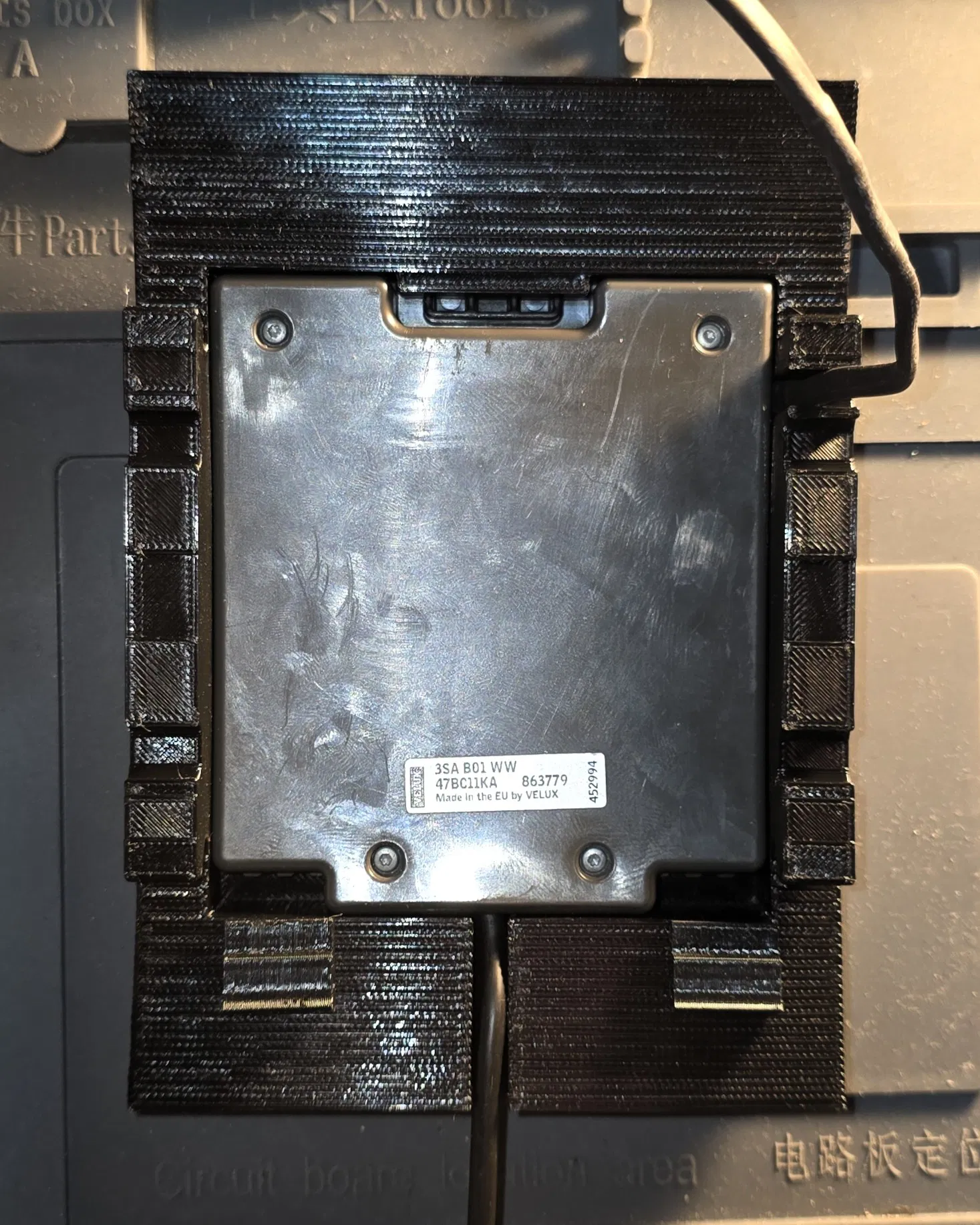

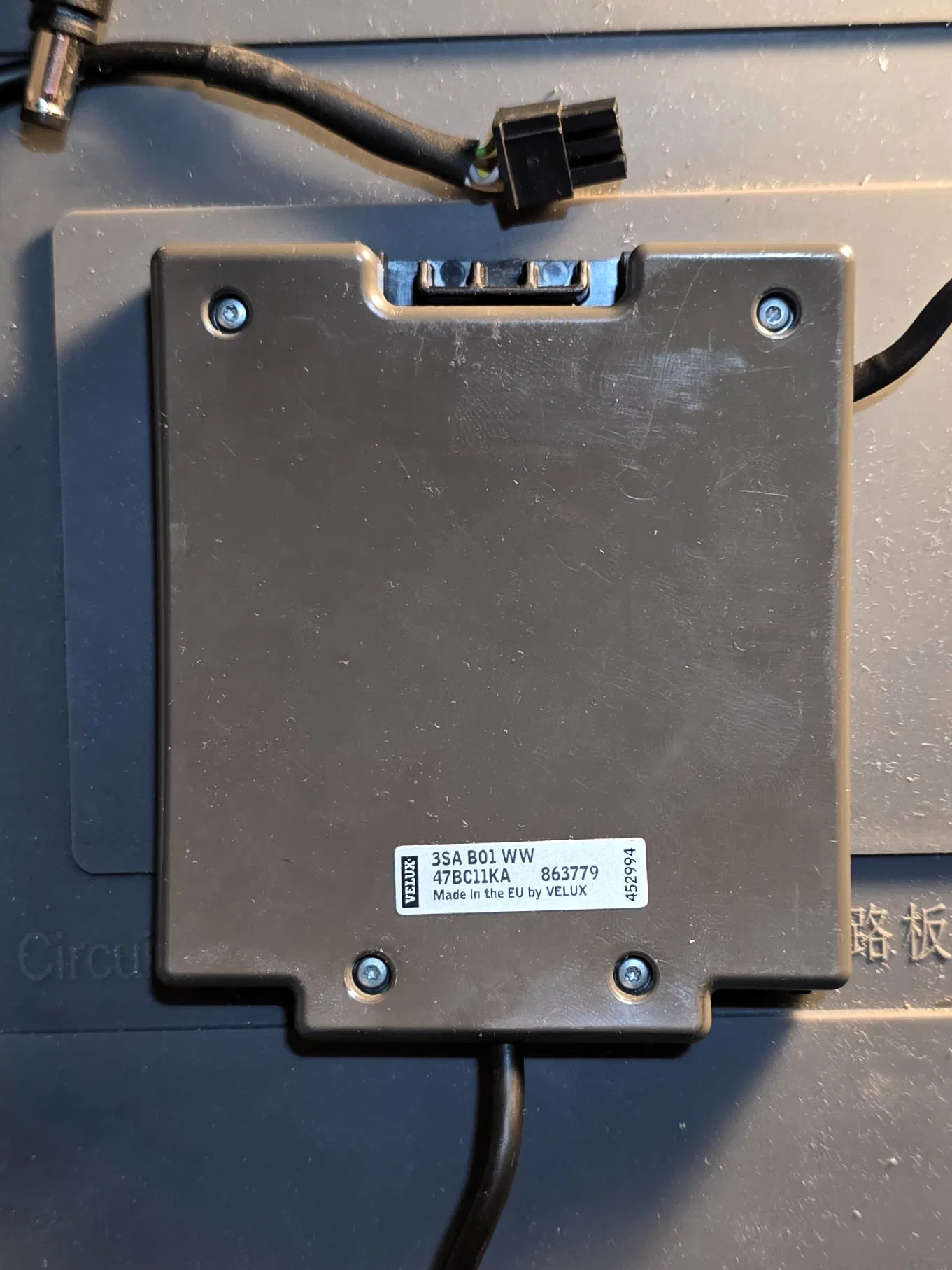

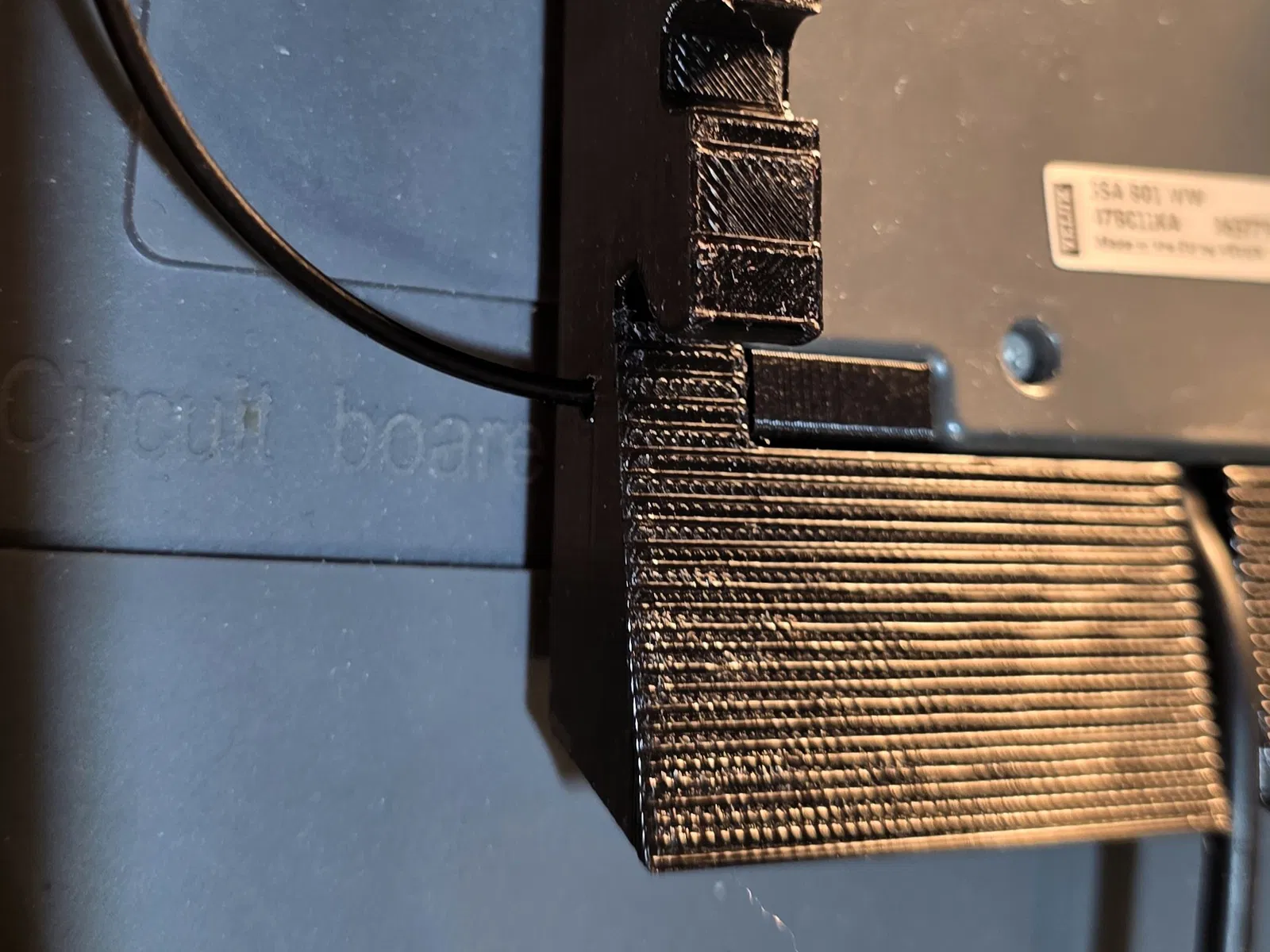

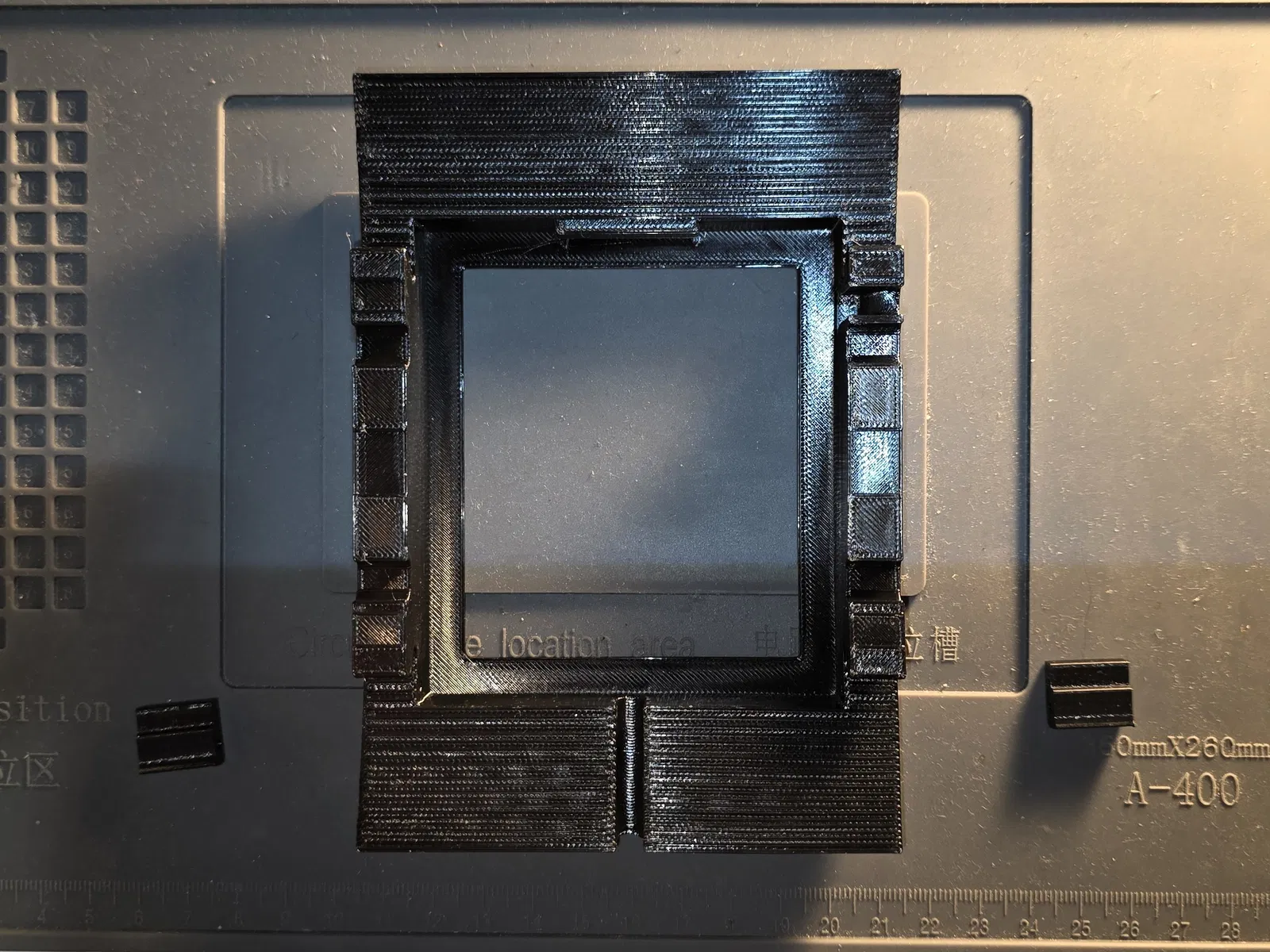

Vì cần tháo bỏ giá đỡ cũ – nơi chứa cảm biến mưa (3SA B01 WW) của cửa sổ Velux – nên mình cũng đã thiết kế một giá đỡ mới cho cảm biến này, có tích hợp sẵn đường đi dây cáp. Cảm biến chỉ cần kẹp từ dưới lên và khóa lại bằng hai chốt. Bạn dùng các đoạn nhựa in (filament) ngắn xuyên qua lớp vỏ ngoài để cố định chốt. Việc giữ lại cảm biến mưa không chỉ đảm bảo tính năng tự động đóng cửa khi trời mưa mà còn giúp duy trì logic kết nối ban đầu một cách mượt mà.

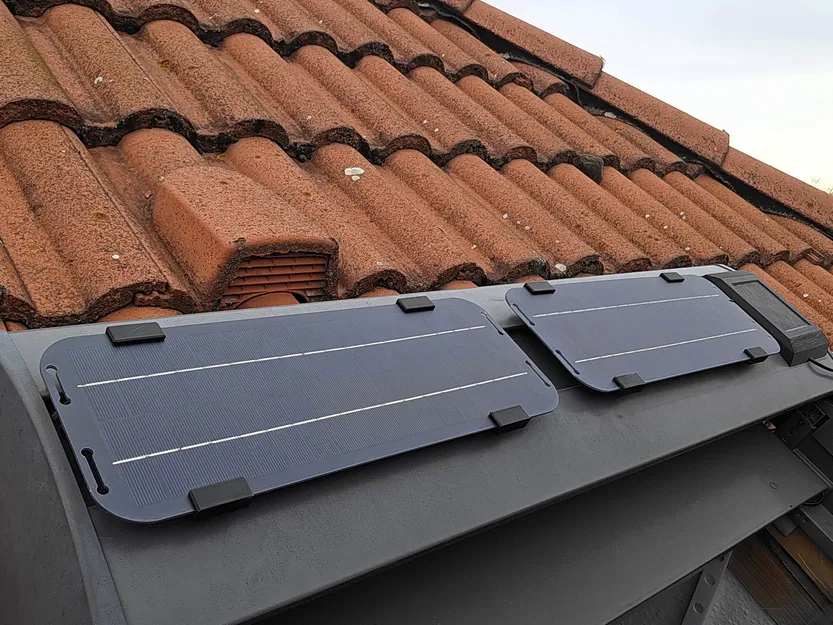

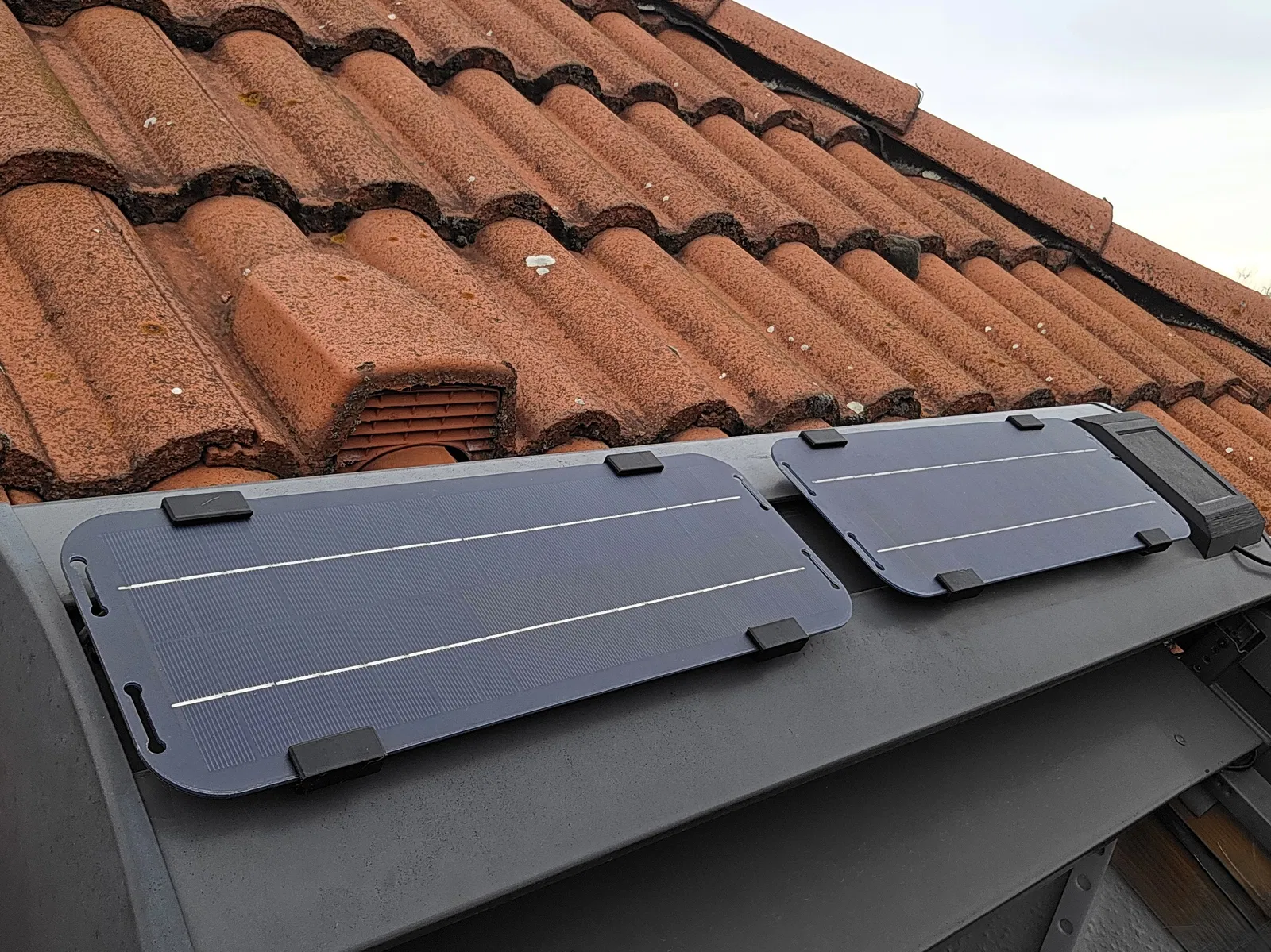

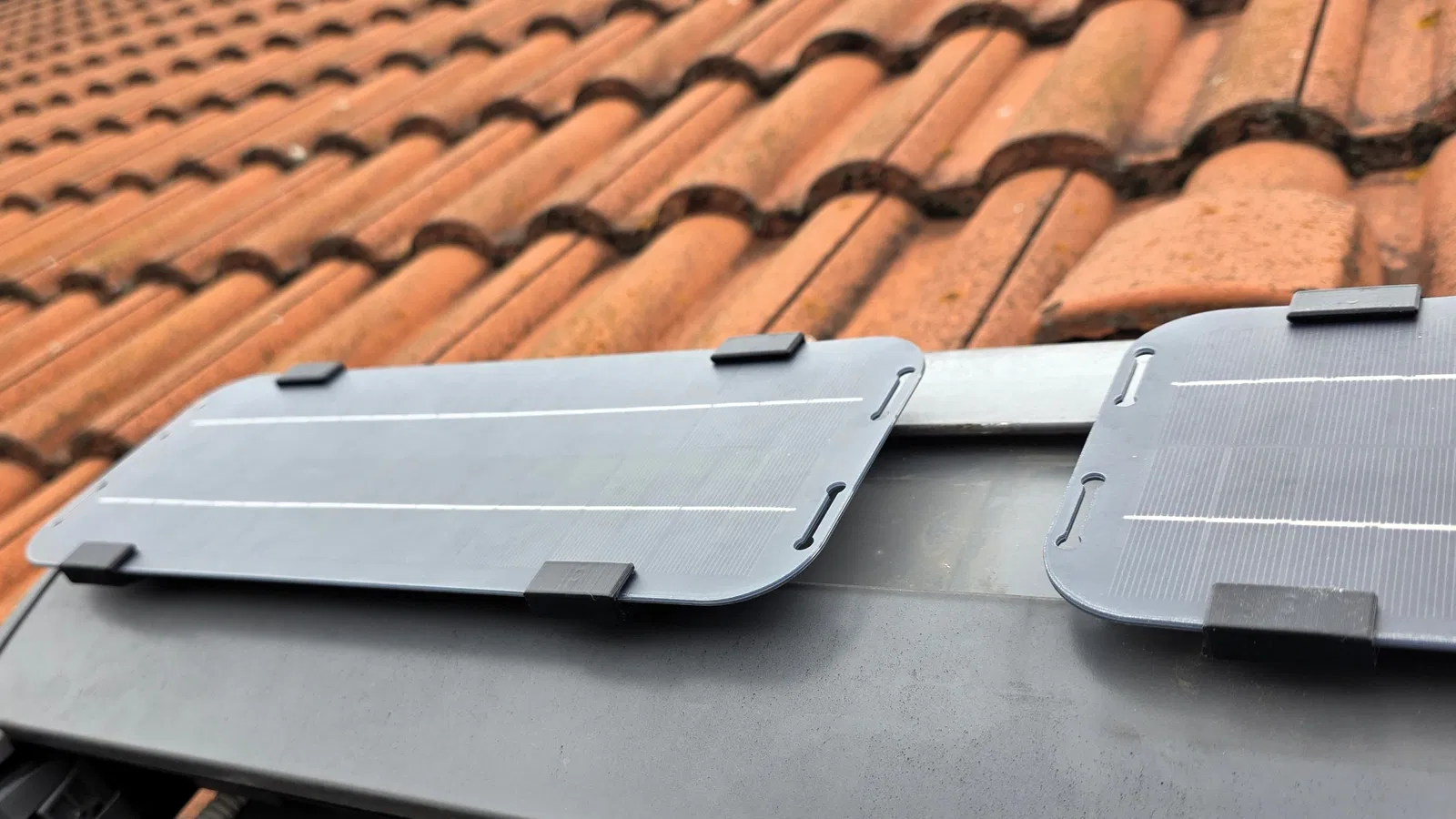

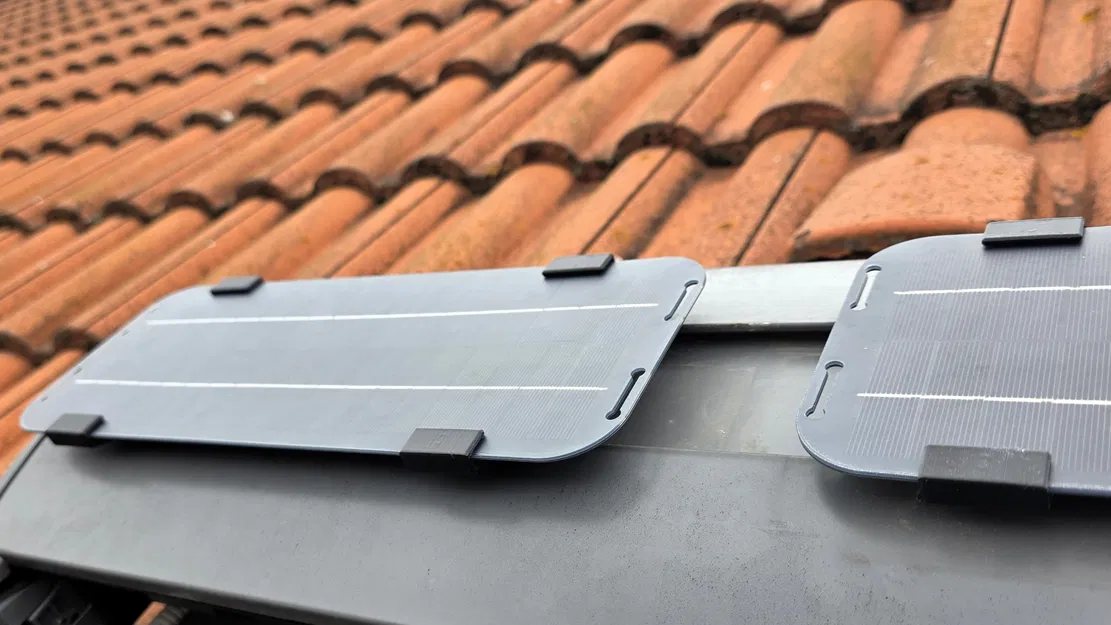

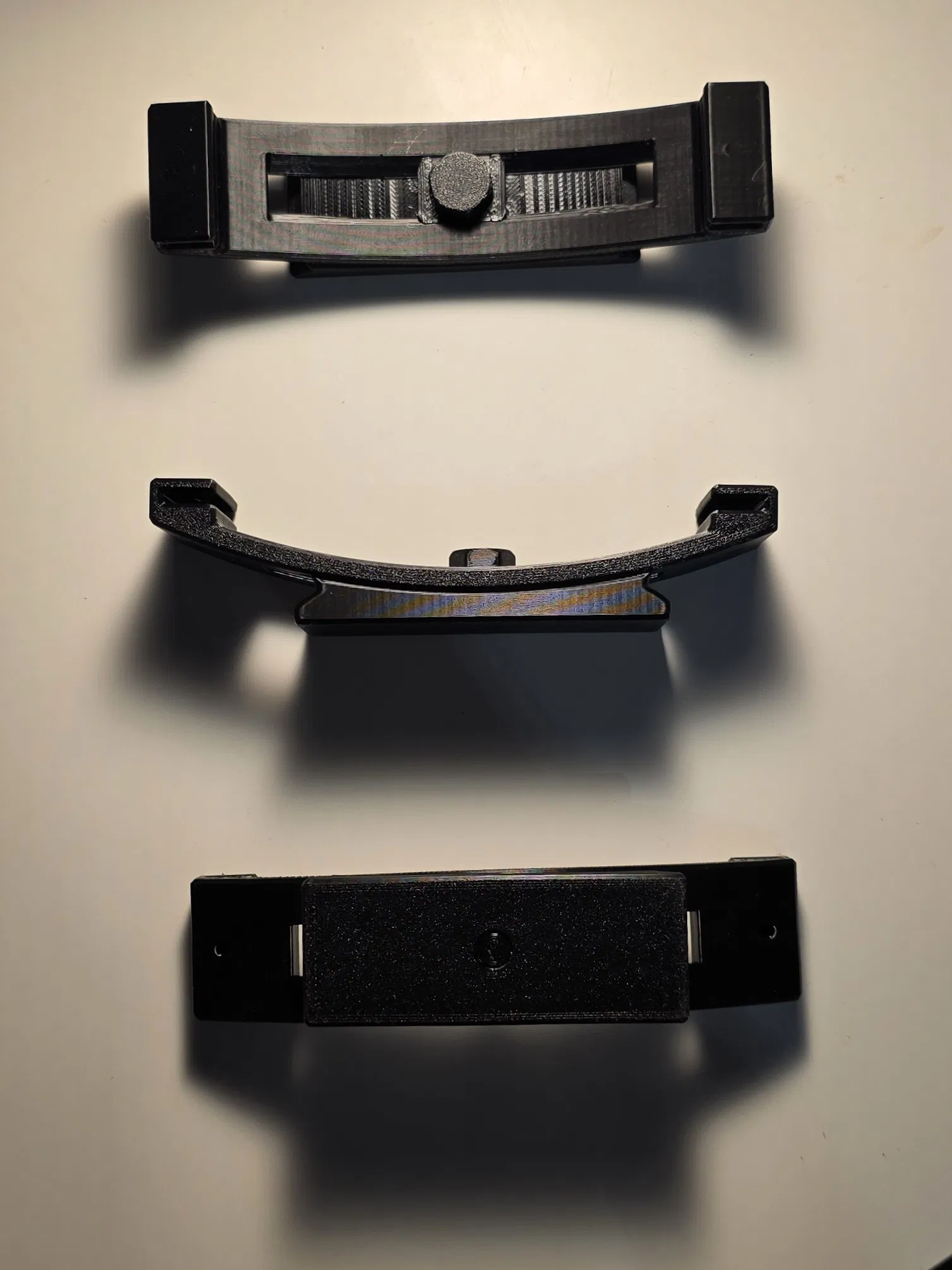

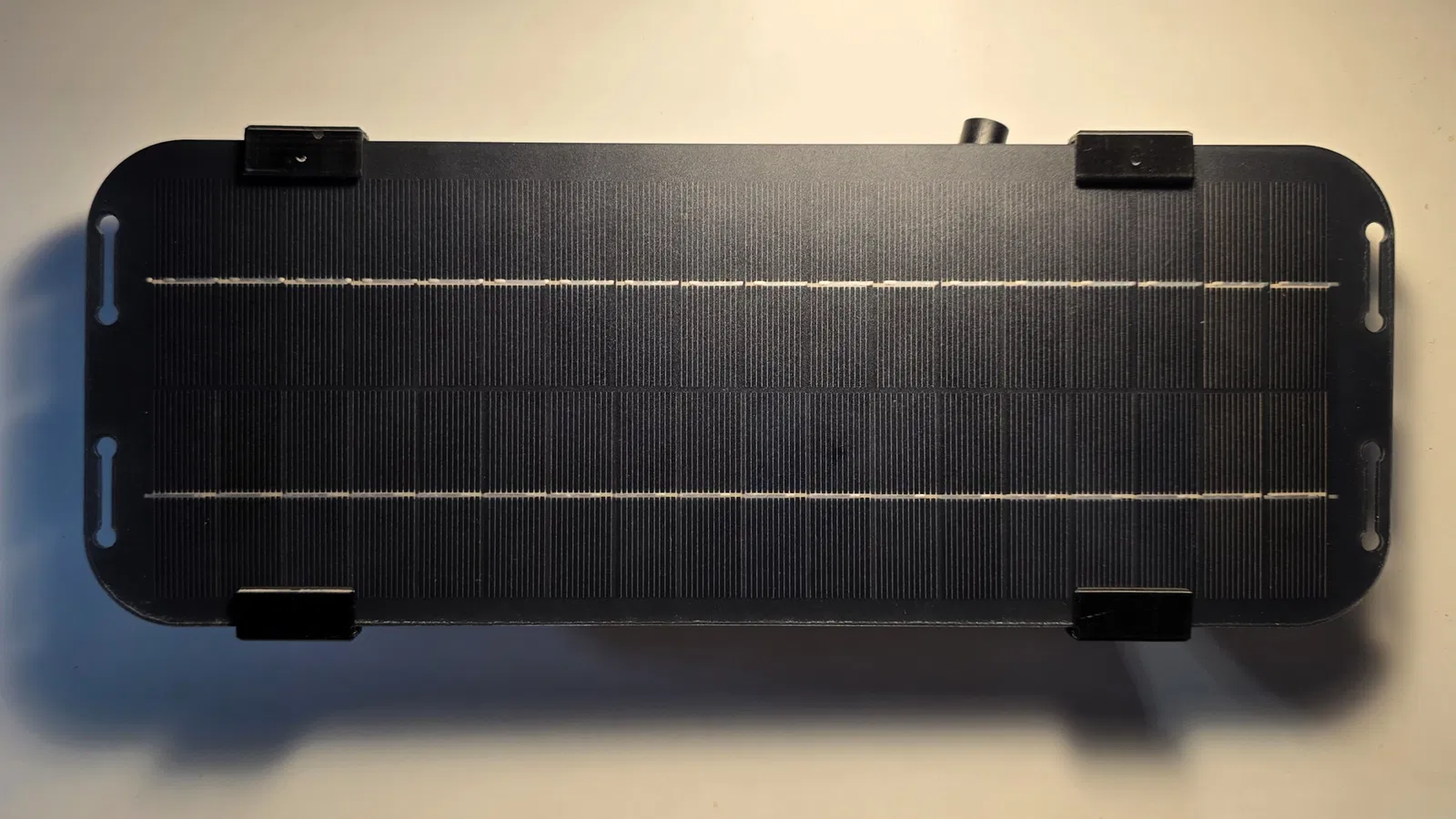

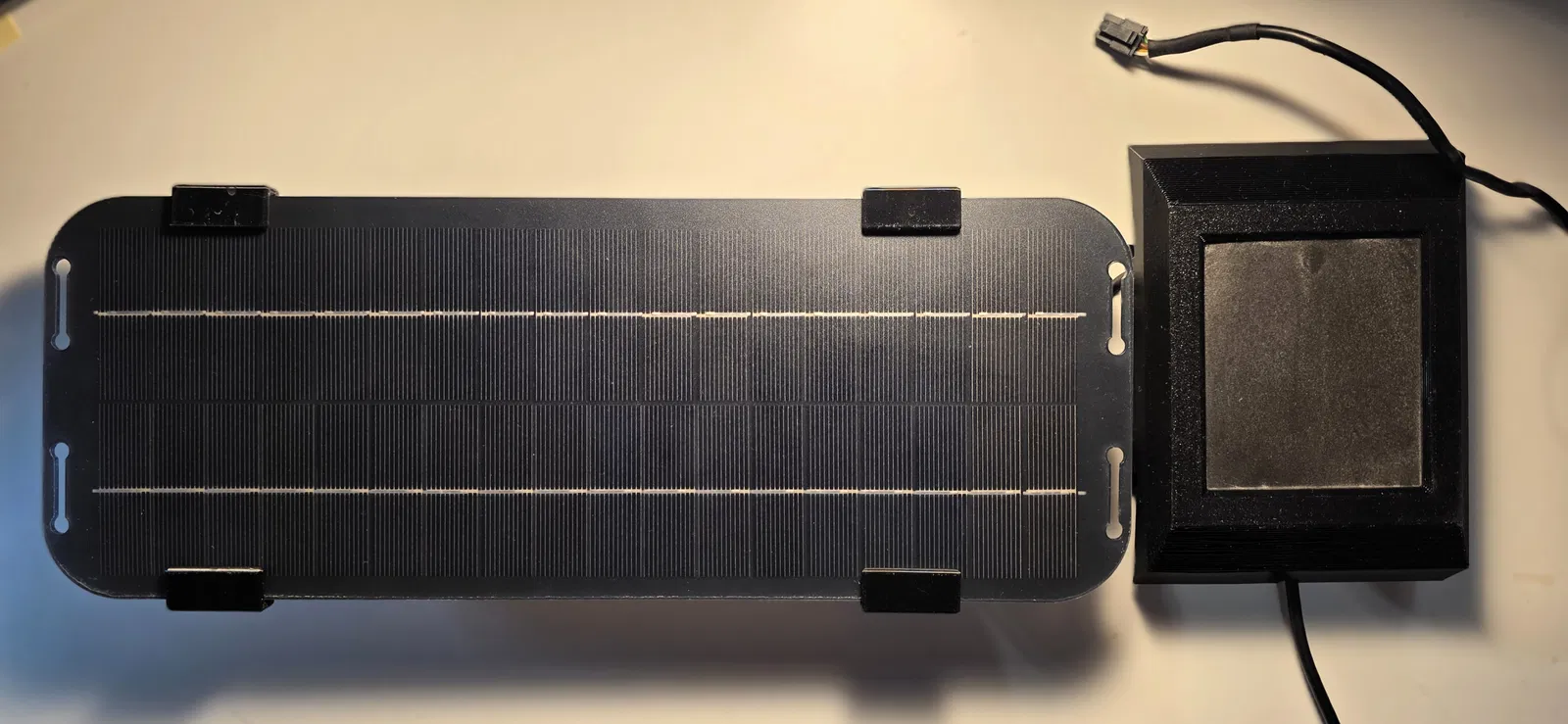

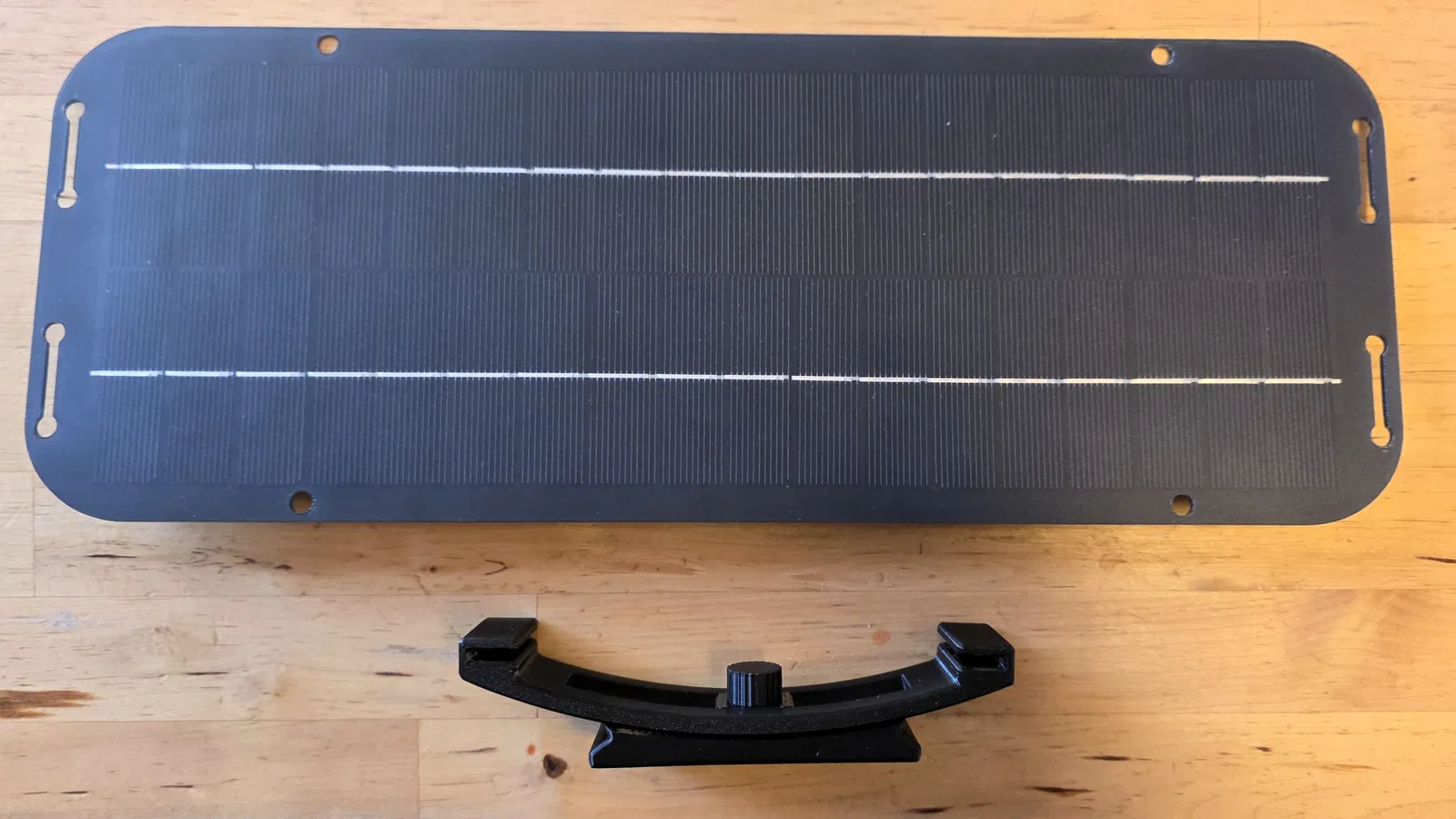

Các tấm pin mặt trời được đẩy vào giá đỡ và cố định từ dưới lên qua các lỗ bằng sợi filament hoặc vít nhỏ. Trước khi lắp đặt, bạn nên tính toán góc độ tối ưu, đặc biệt là vào những mùa ít nắng. Sau khi đã lắp hoàn thiện, việc điều chỉnh góc độ chỉ có thể thực hiện với cờ lê 13mm ngắn và cần có khoảng trống giữa các tấm pin.

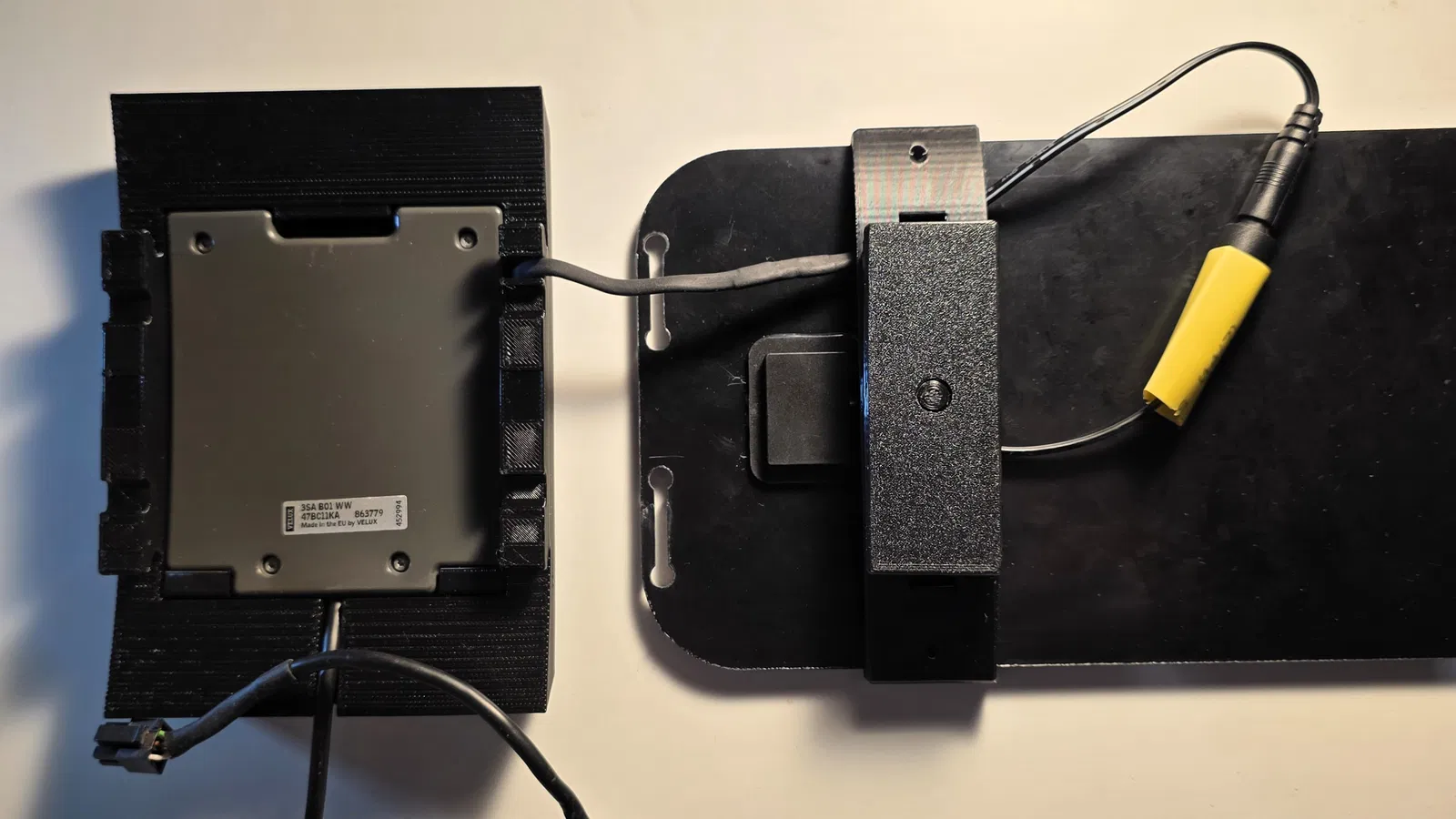

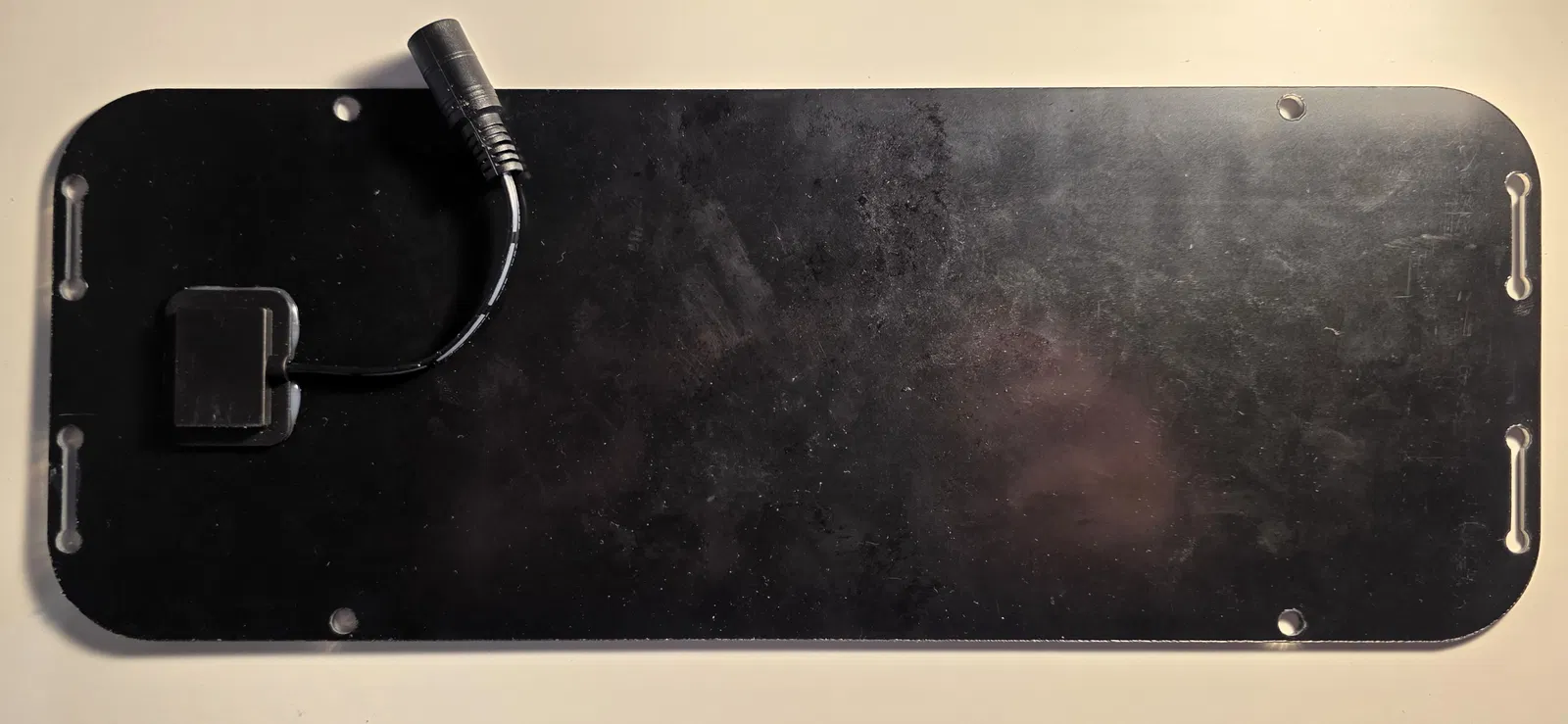

Các tấm pin này thường đi kèm với jack cắm 2.1mm cùng phụ kiện liên quan. Mình tận dụng các đầu cắm này để kết nối với jack năng lượng mặt trời gốc của Velux và bọc co nhiệt để chống nước.

Khác với những nỗ lực trước đây của mình với việc đổ keo resin cho tấm pin, giải pháp này có ưu điểm là sử dụng độc lập cảm biến mưa (ví dụ khi dùng nguồn điện lưới), có thể điều chỉnh góc nghiêng của pin, thông số hiệu suất phù hợp, khả năng tản nhiệt tốt ở phía sau (vì pin có thể nóng tới 80°C), cũng như dễ dàng lắp đặt và sửa chữa.

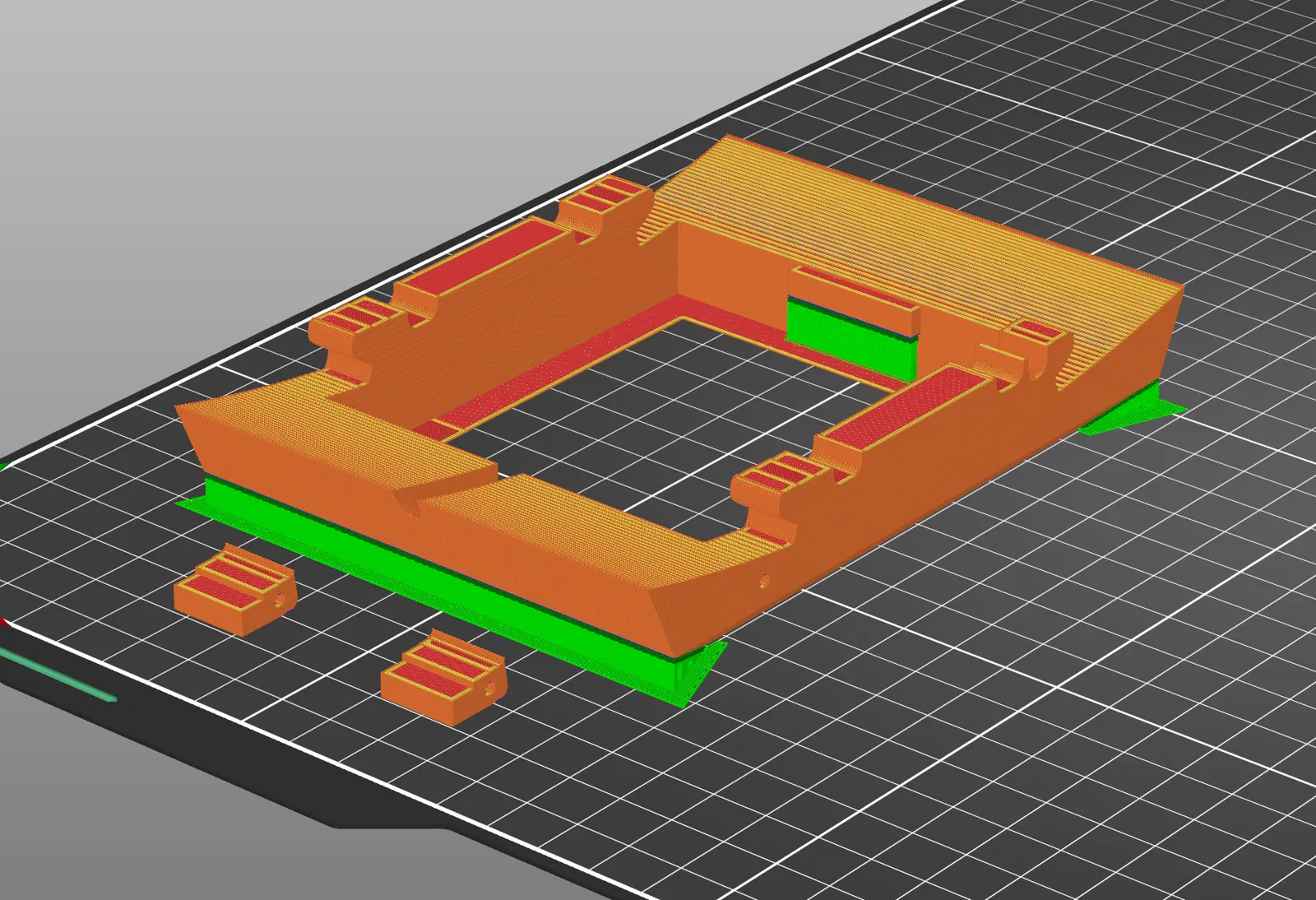

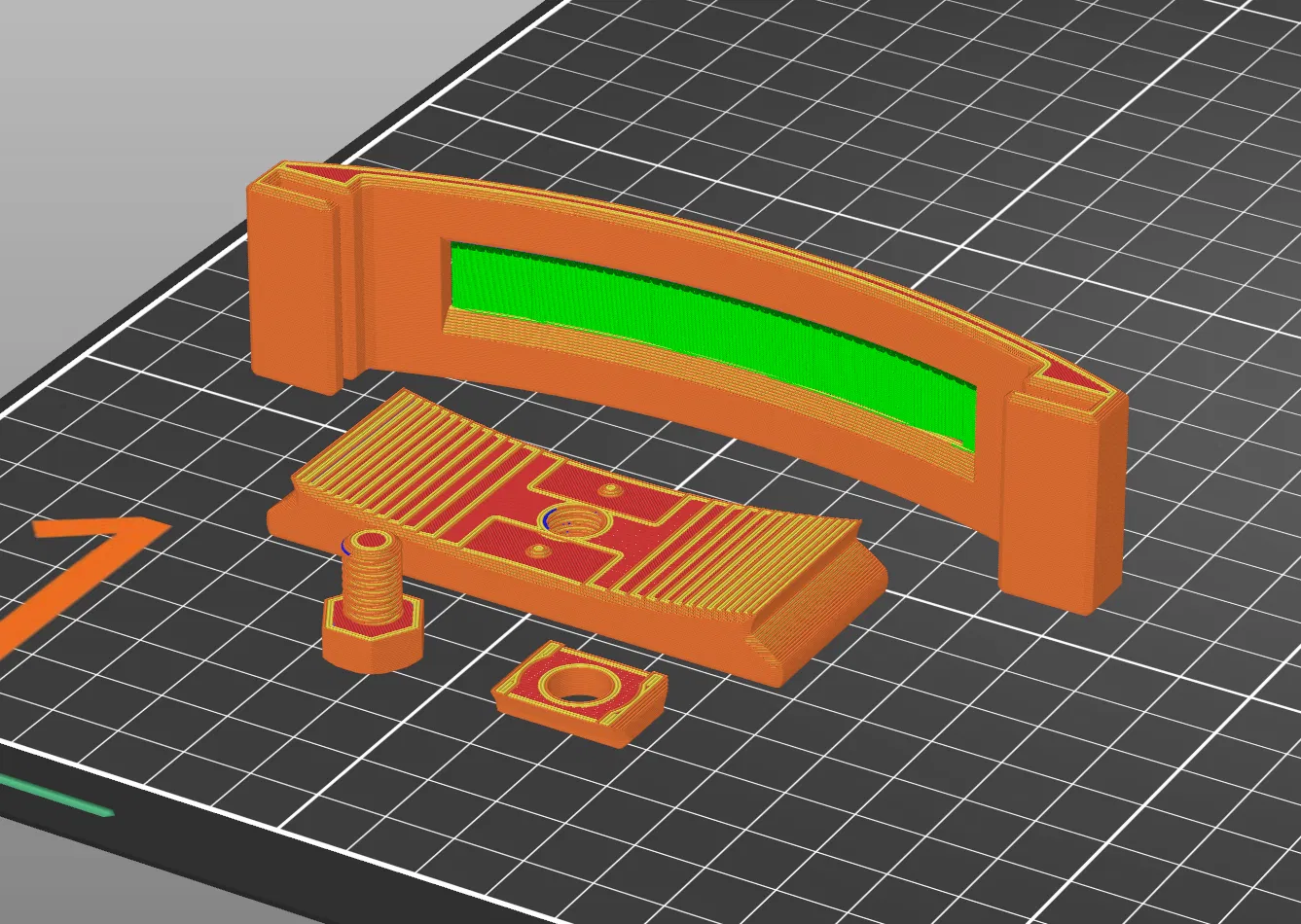

Hãy in các bộ phận theo file dự án 3MF hoặc xem ảnh slicer để biết hướng đặt và phần hỗ trợ (support). Mình đặc biệt khuyên dùng loại nhựa chịu tia UV, ví dụ như ASA.
