Mô hình khuôn ép nhựa - Khuôn kèm hộp đựng bên trong - Ống heo tiết kiệm

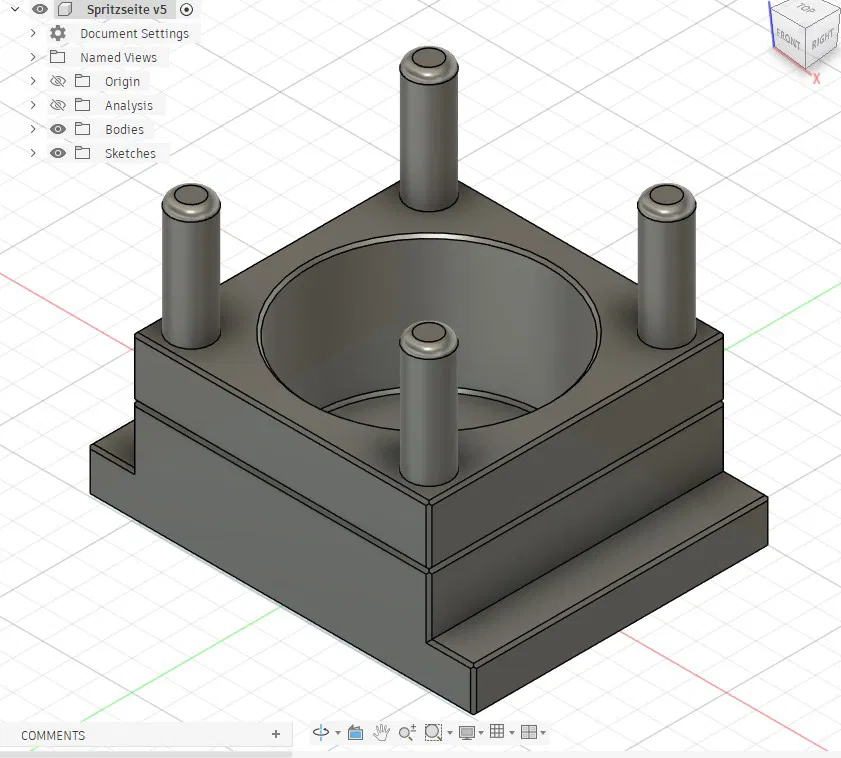

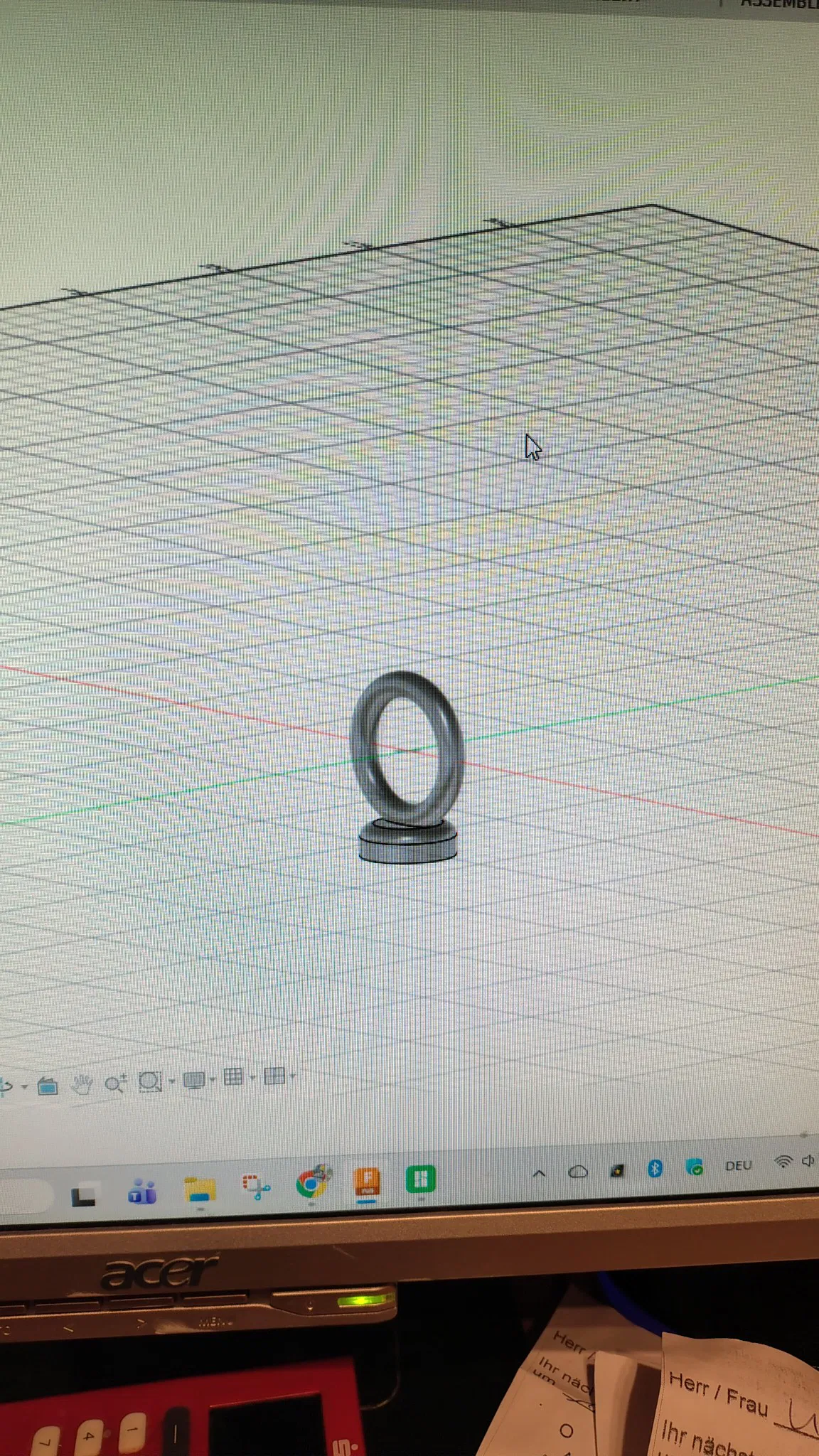

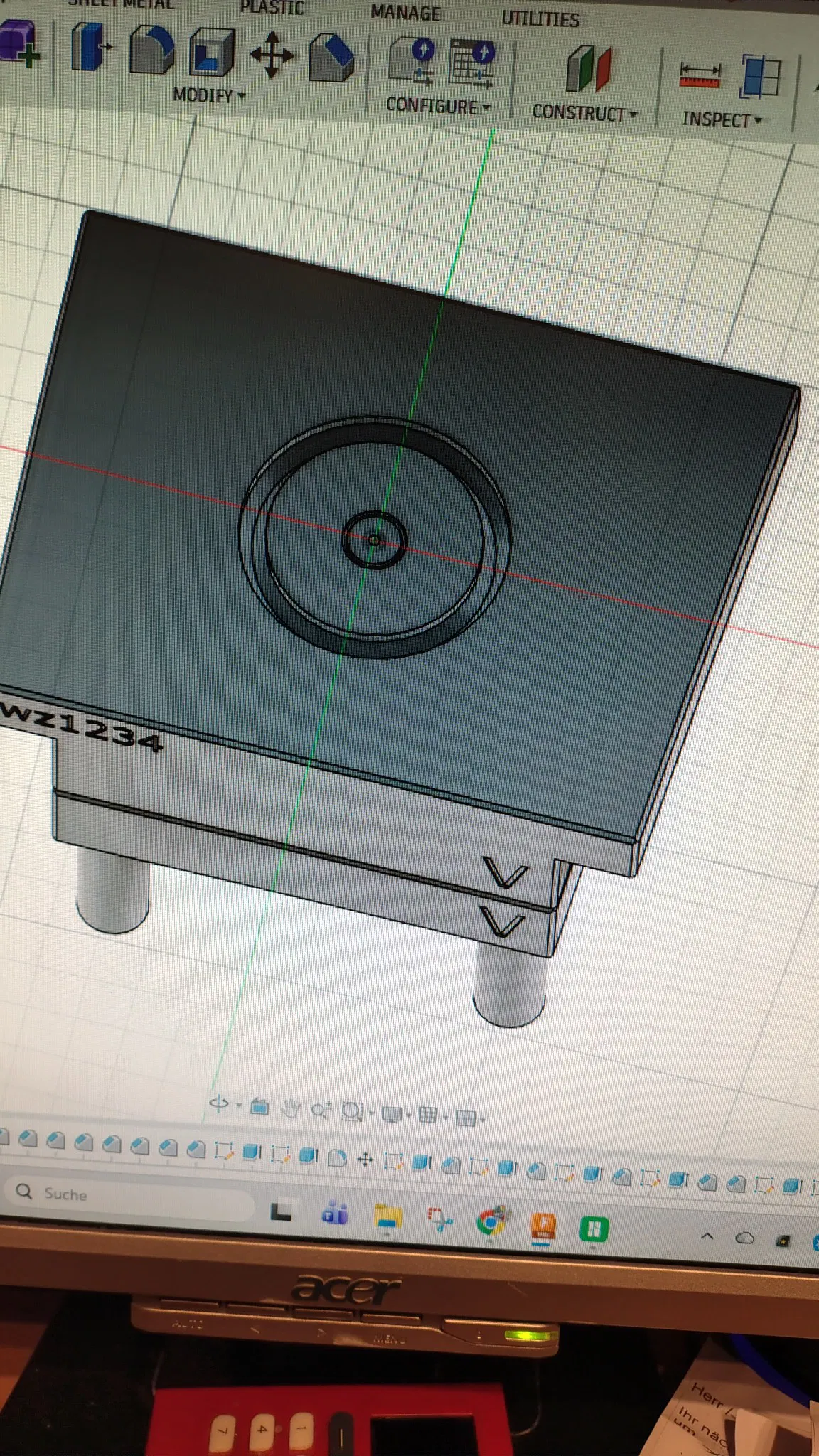

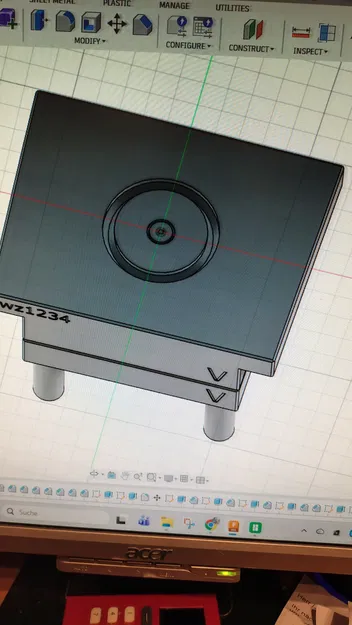

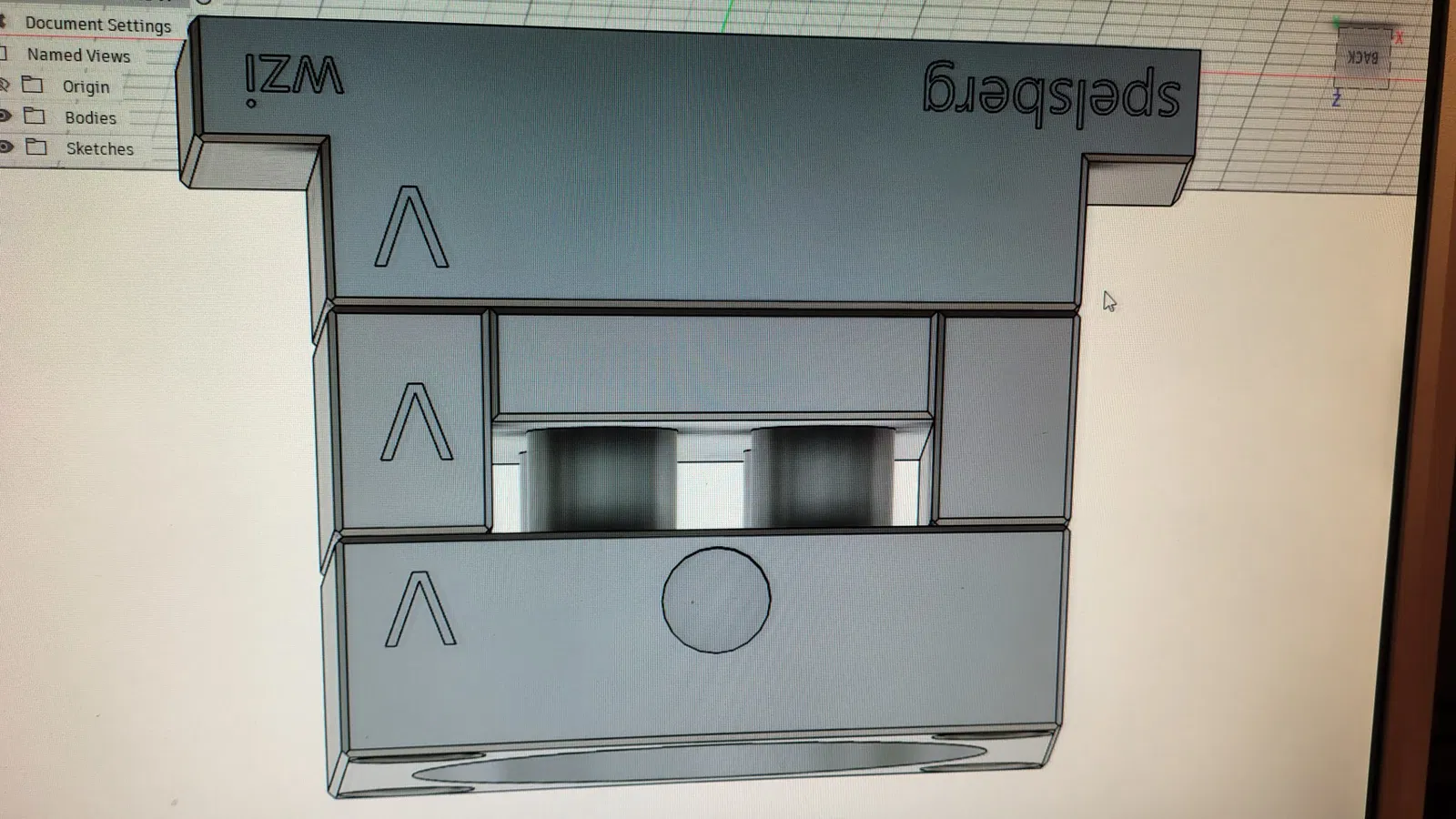

Mình tạo ra mẫu khuôn này để làm quà tặng cho một người bạn làm nghề kỹ thuật khuôn mẫu (toolmaker). Mẫu này bao gồm các bộ phận sau: phần khuôn 1 phần khuôn 2 hai vòng đệm thanh đẩy (ejector) móc treo (hook eye) hộp đựng tiền với nắp đậy

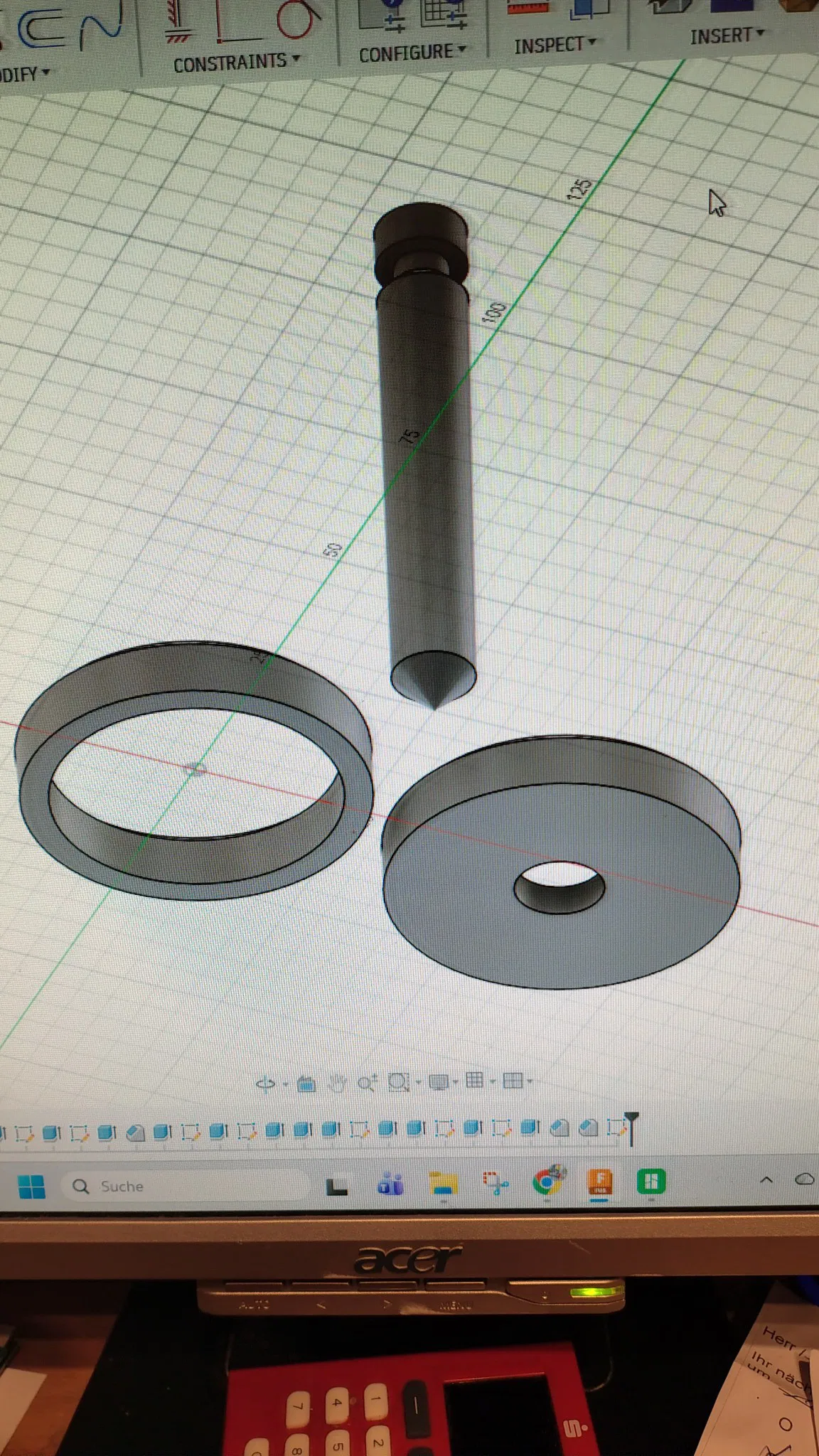

Hai vòng đệm, thanh đẩy và móc treo cần được dán keo lại với nhau. Đây là cách duy nhất để mình thiết kế mà không cần dùng đến support.

Lưu ý: đường kính của các chốt nhỏ hơn lỗ khoảng 2mm. Mình có lý do riêng khi thiết kế cho nó lỏng một chút thay vì quá khít.

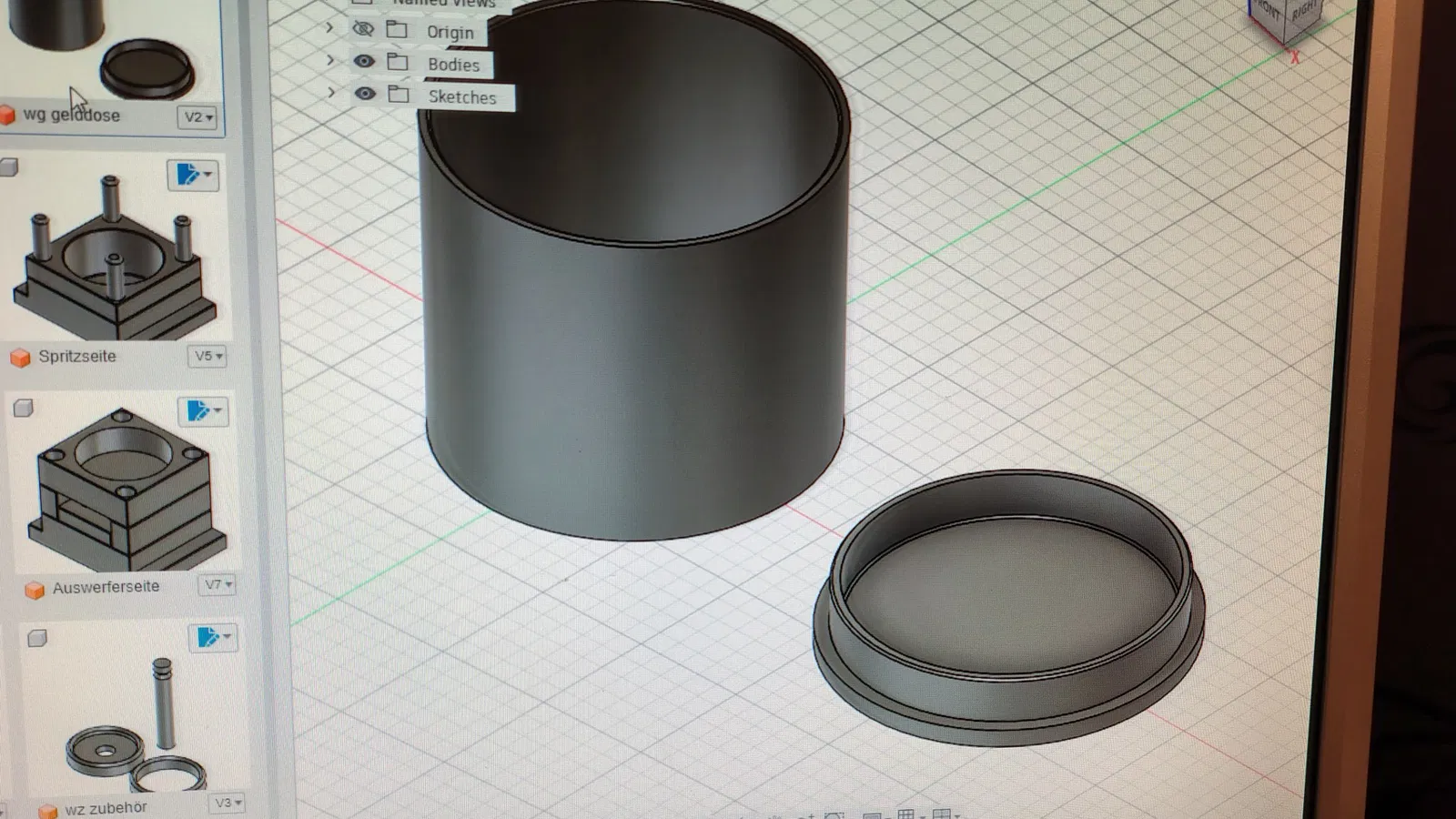

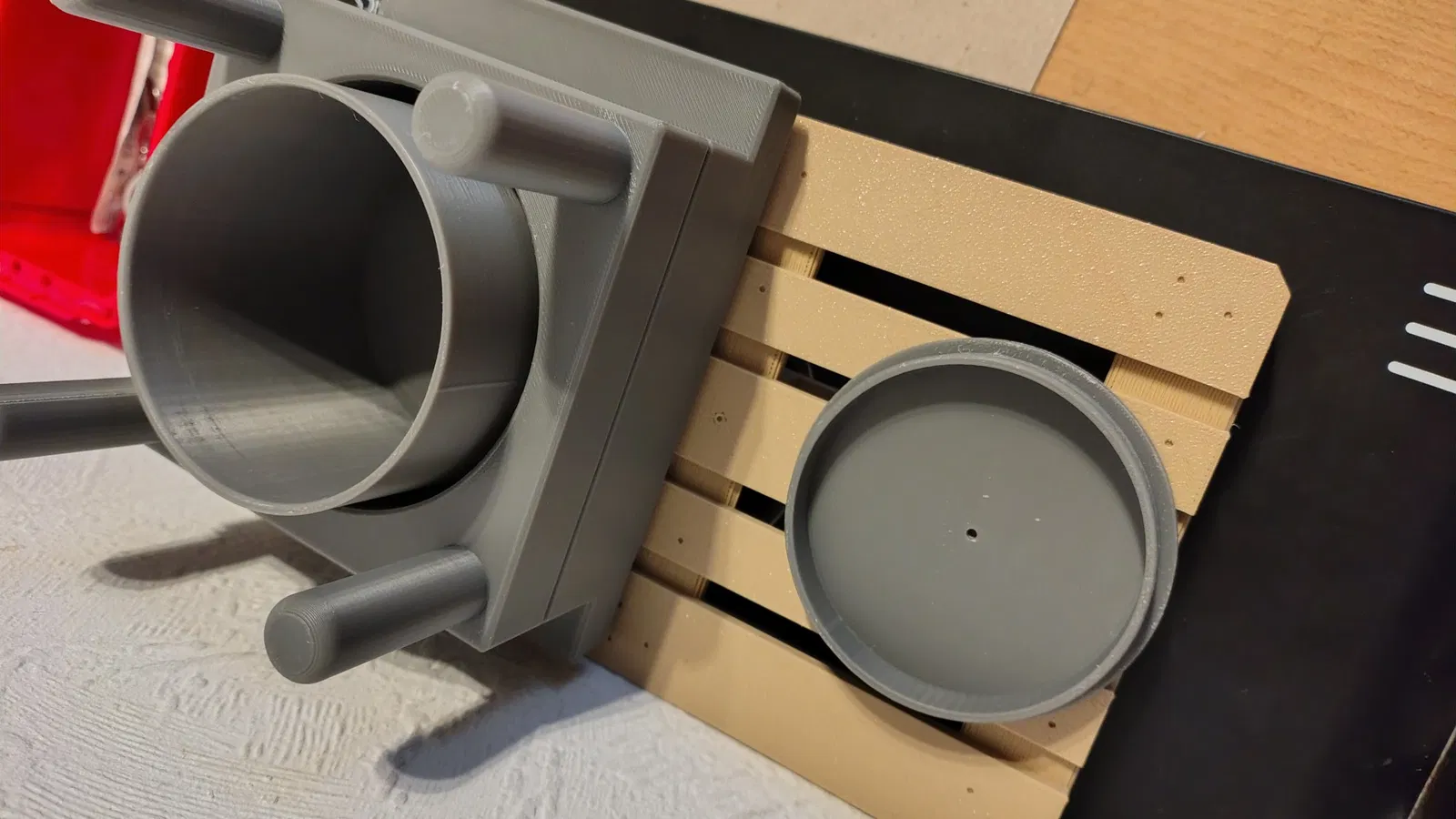

Bên trong khuôn có một khoảng trống, bạn có thể để quà vào bên trong rồi đóng khuôn lại. Ngoài ra còn có các file cho hộp đựng tiền hình tròn kèm nắp. Bạn có thể bỏ tiền vào hộp rồi đặt hộp đó vào trong khuôn. Bạn cũng có thể dán phần lớn hơn vào khuôn rồi dùng nắp phẳng để đậy kín hộp.

Chúc các bạn in ấn và lắp ráp vui vẻ,

mkrz

Thông số in:

Bạn có thể in tất cả các chi tiết bằng nhựa PLA, không cần support, không cần brim. Tổng thời gian in cho tất cả các chi tiết mất khoảng 10 giờ.

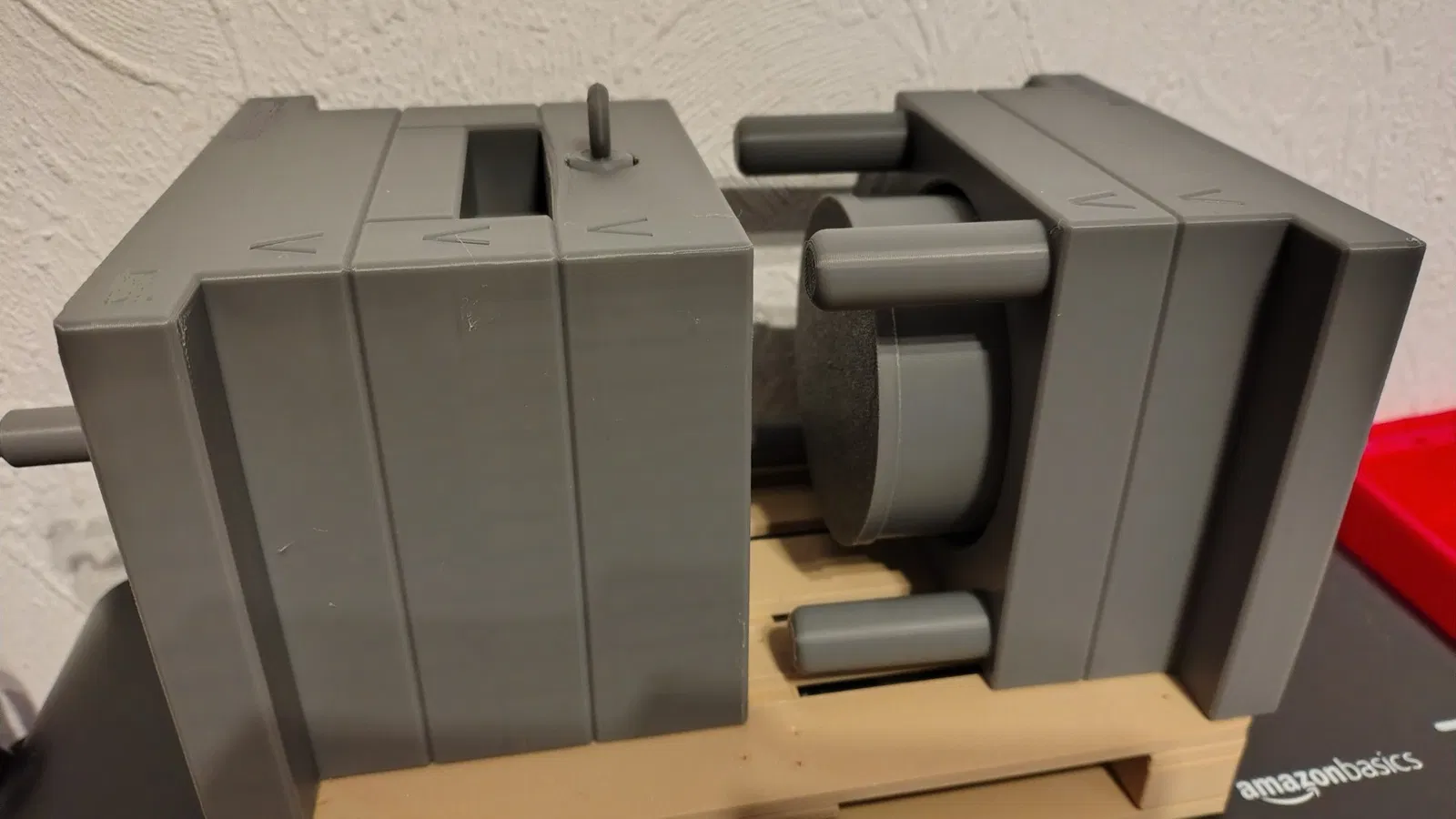

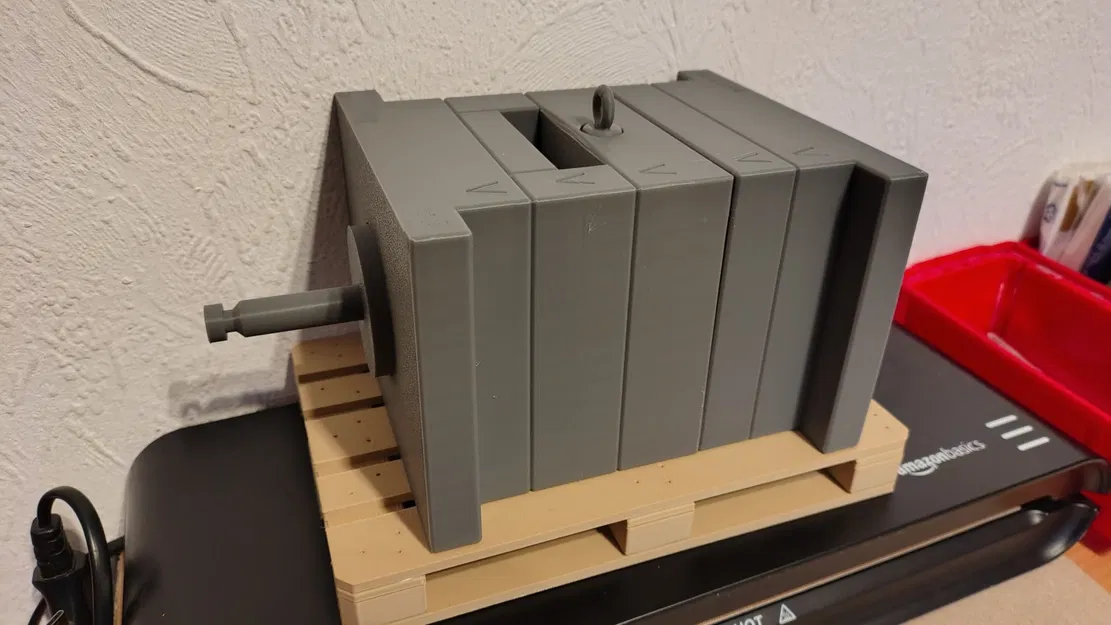

Chiếc pallet gỗ trong hình chỉ dùng để trang trí thôi, mình tải nó từ Printiverse và chỉnh kích thước lên 200mm chiều dài.
