Chi tiết cơ cấu cửa trượt cho Honda Odyssey thế hệ 2
Chi tiết nhựa thay thế cho tay nắm cửa trượt bên phụ xe Honda Odyssey 1998-2004. Thiết kế chịu lực lò xo, cần in với nhựa kỹ thuật như ASA để đảm bảo độ bền. Bao gồm hướng dẫn lắp ráp và gợi ý chỉnh sửa thiết kế.
Mô tả
Đã thử nghiệm trên: Honda Odyssey 2003 (Cửa tự động) Phù hợp với tất cả các dòng xe có cửa tự động từ đời 1998-2004
Linh kiện cần thiết:
1 x m3 heatsert
1 x ốc m3x10 ~15
2 x đai ốc m3

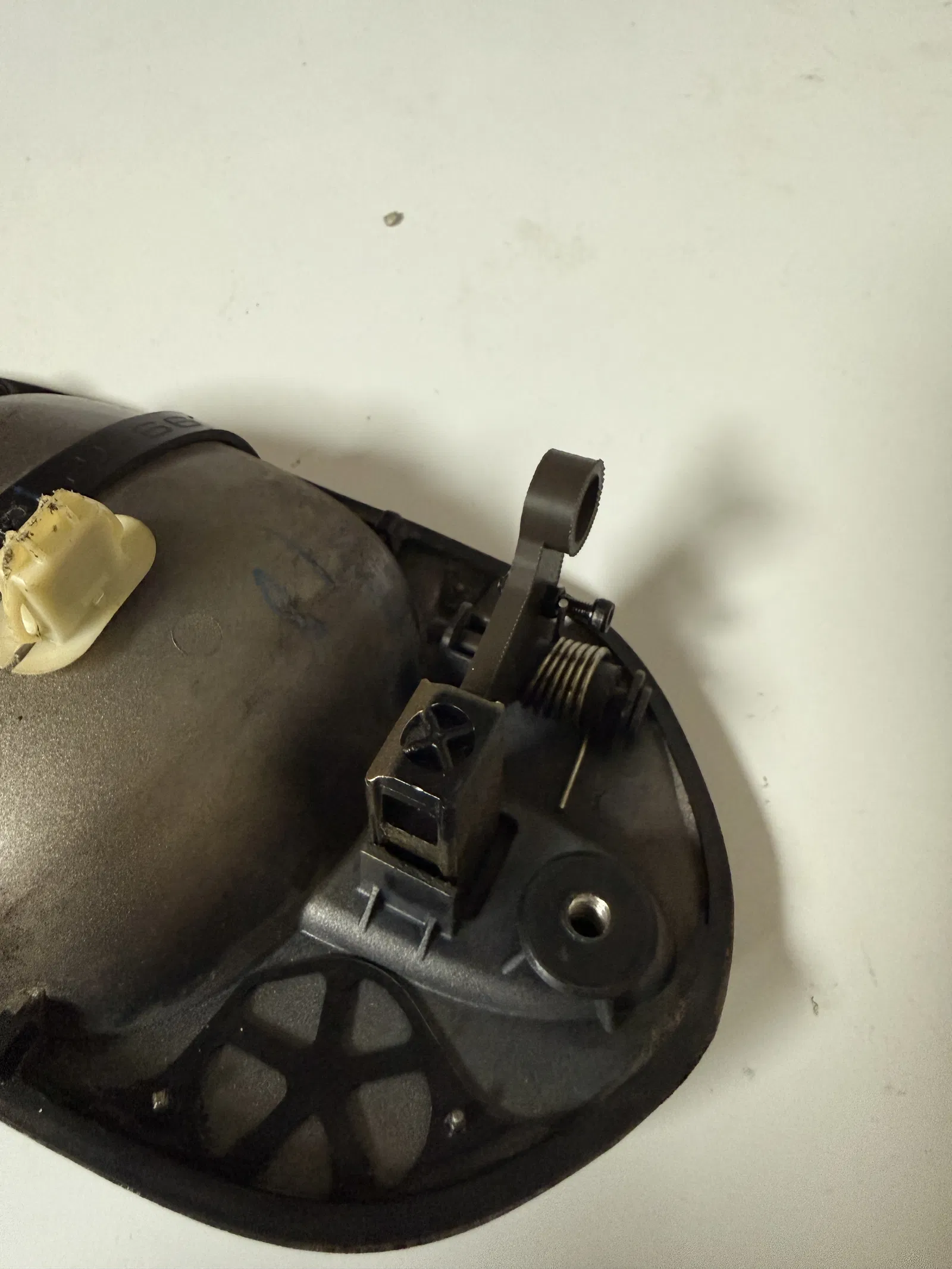

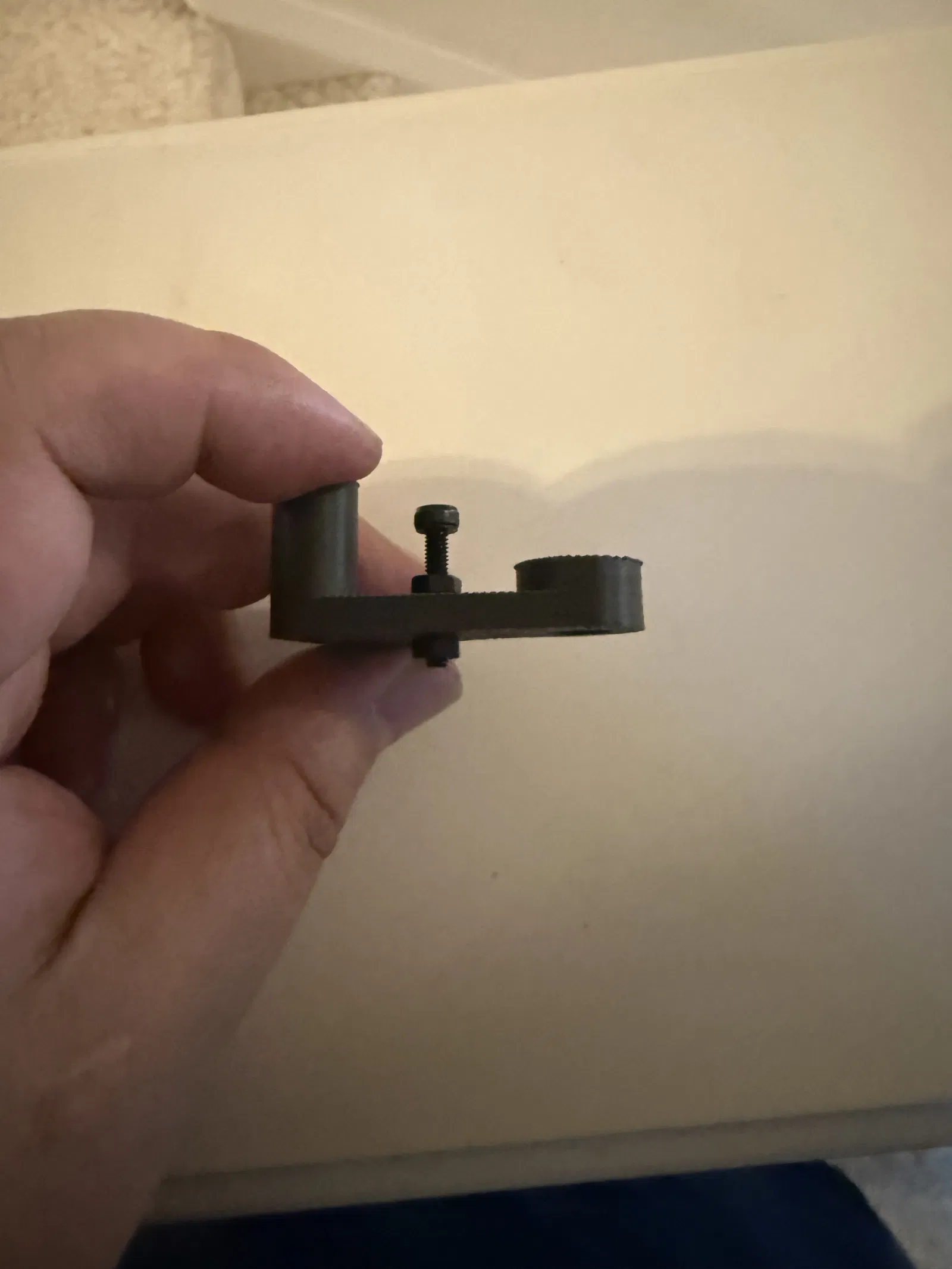

Đây là chi tiết nhựa cho tay nắm cửa trượt bên ngoài ở phía hành khách. Nó nằm dưới tay nắm, chịu lực lò xo và giúp di chuyển cơ cấu chấp hành cửa. Lò xo có tác dụng kéo tay nắm trở lại vị trí ban đầu. Phần đầu ngắn hơn có thể cần dũa nhẹ một chút để khớp với khoảng trống của thanh truyền cơ cấu chấp hành. Mình đã đính kèm file 3mf cho bạn nào muốn chỉnh sửa thiết kế lại để không cần dùng đệm cho thanh truyền. Mình đã in chi tiết này bằng nhựa ASA với 100% infill và 5 đường tường (wall lines).
