Ngàm chuyển đổi máy dò kim loại Discovery 3300 sang pin DeWalt

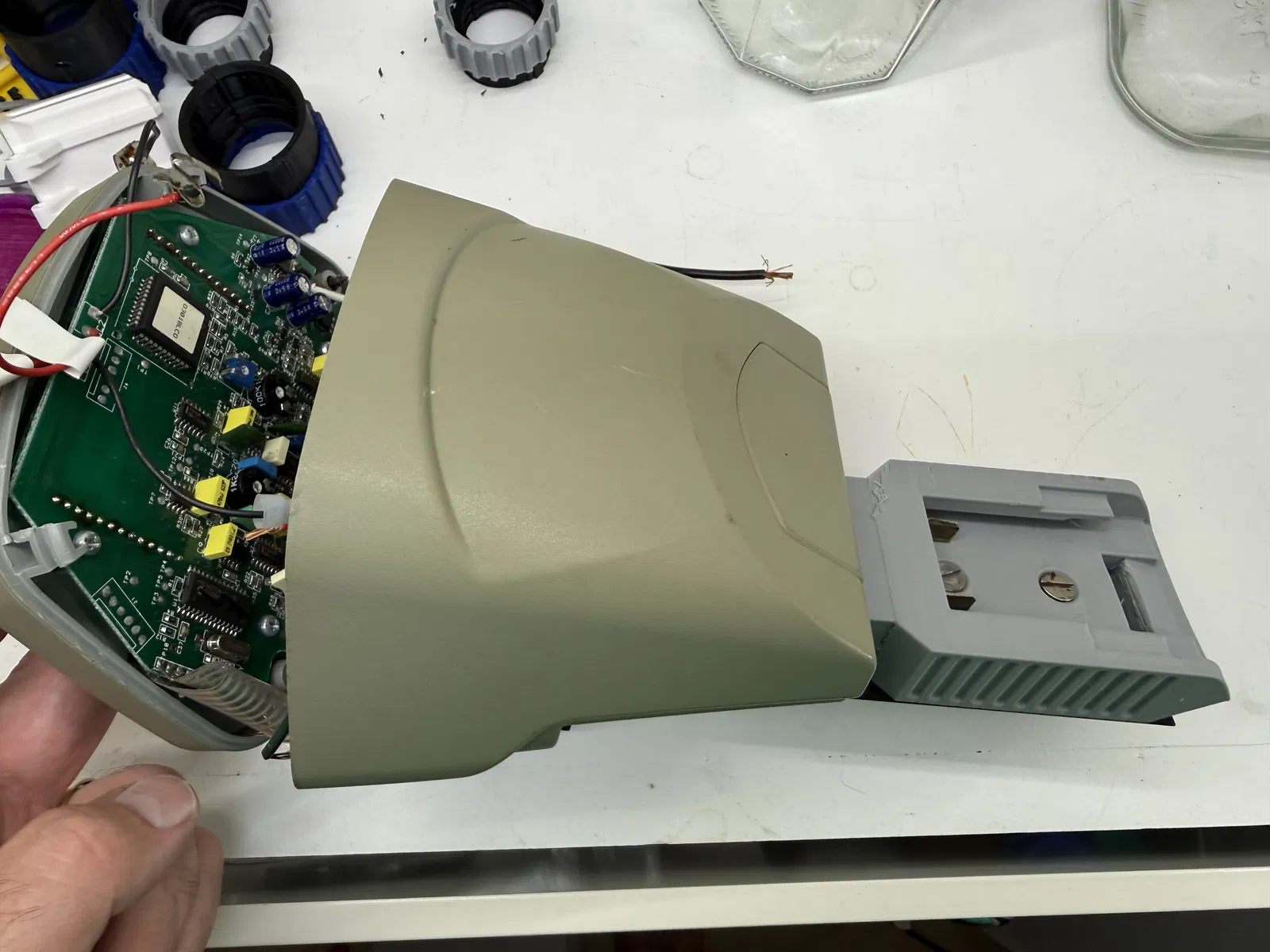

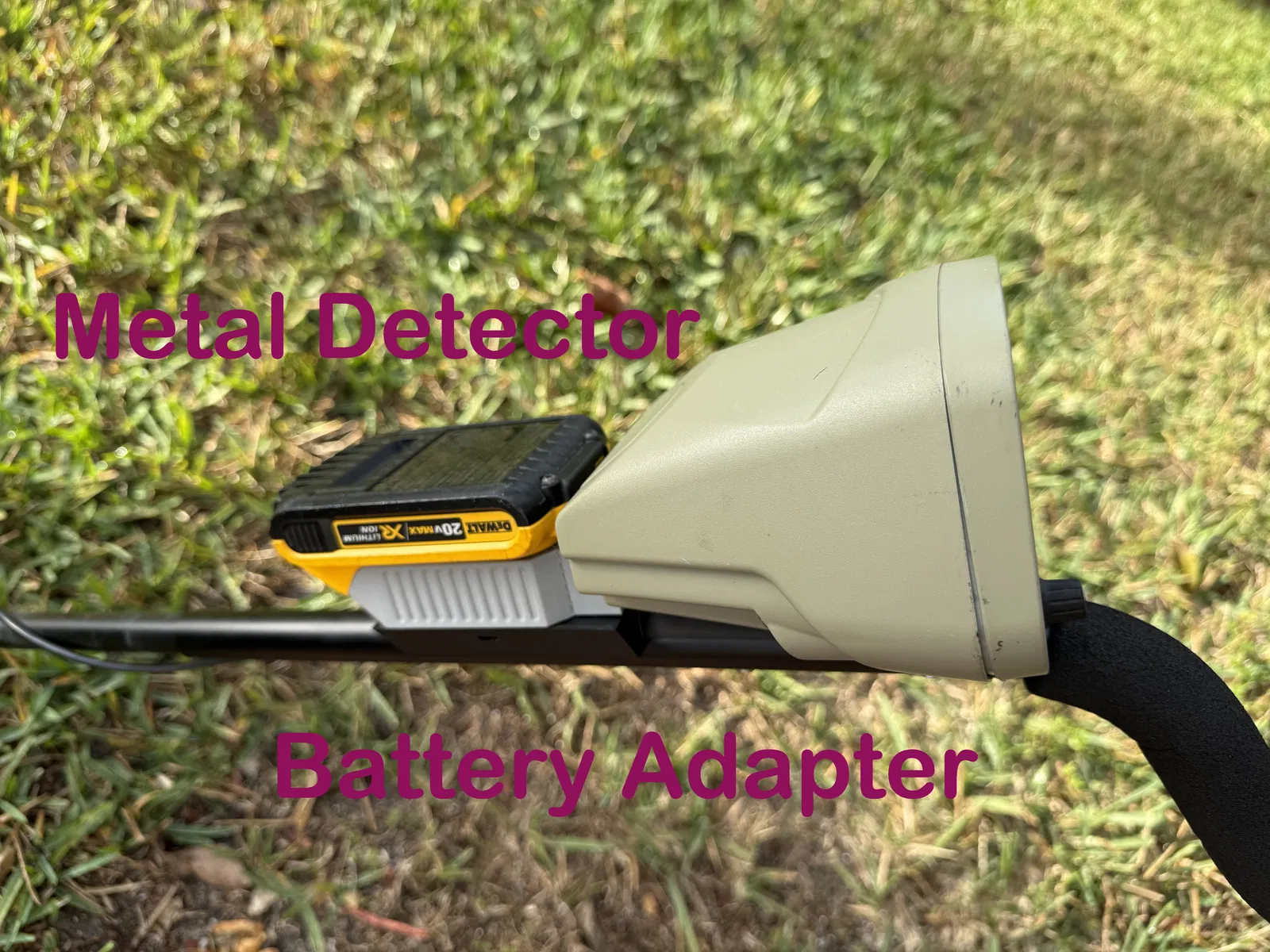

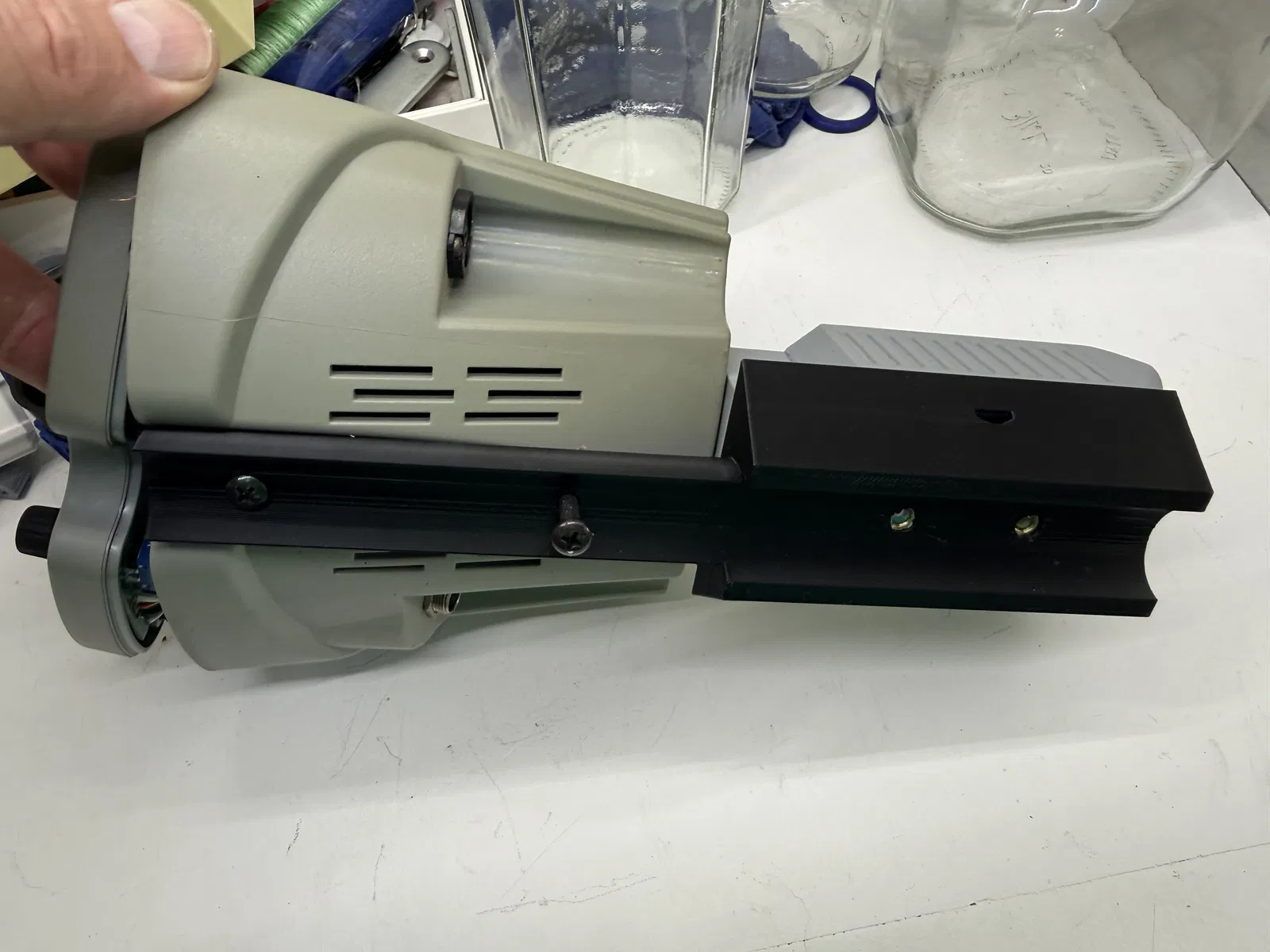

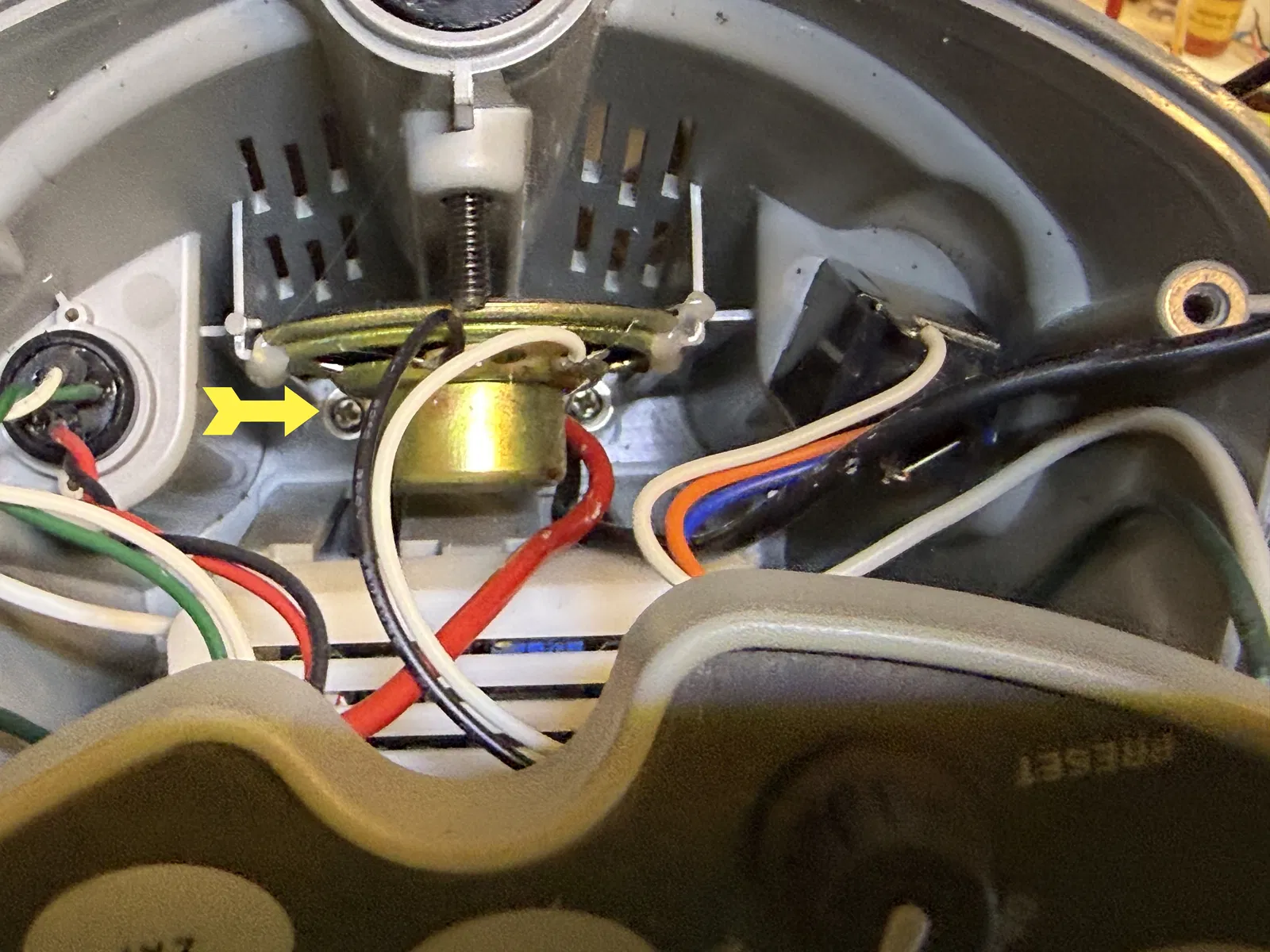

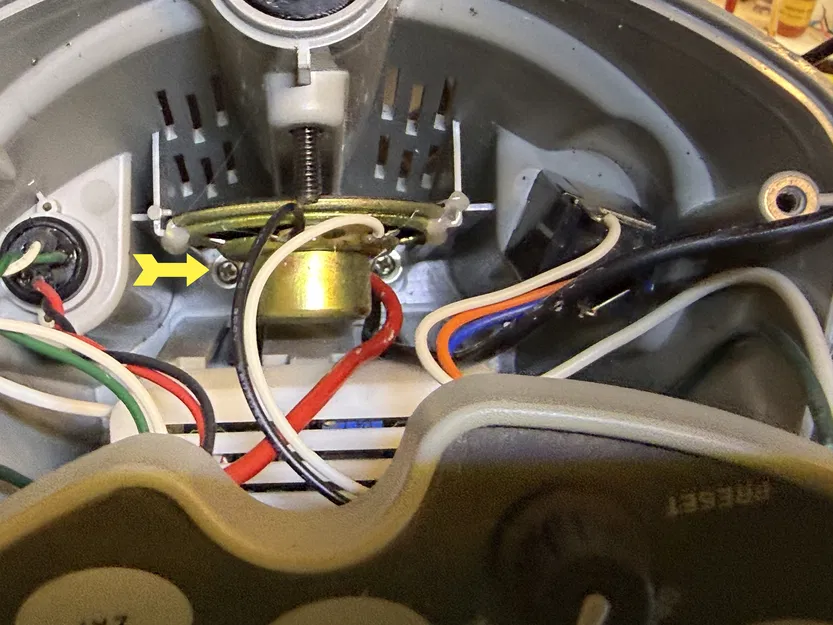

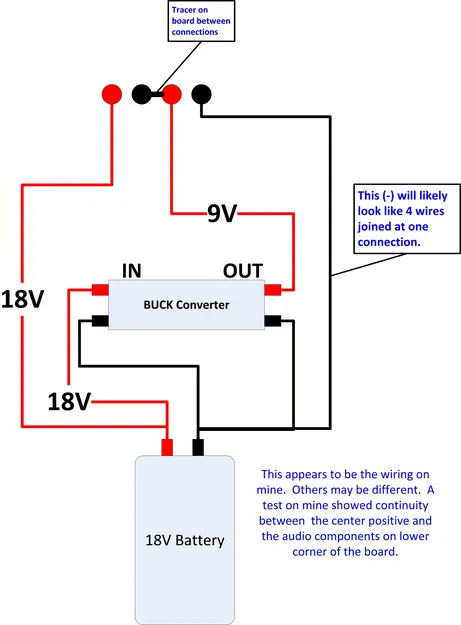

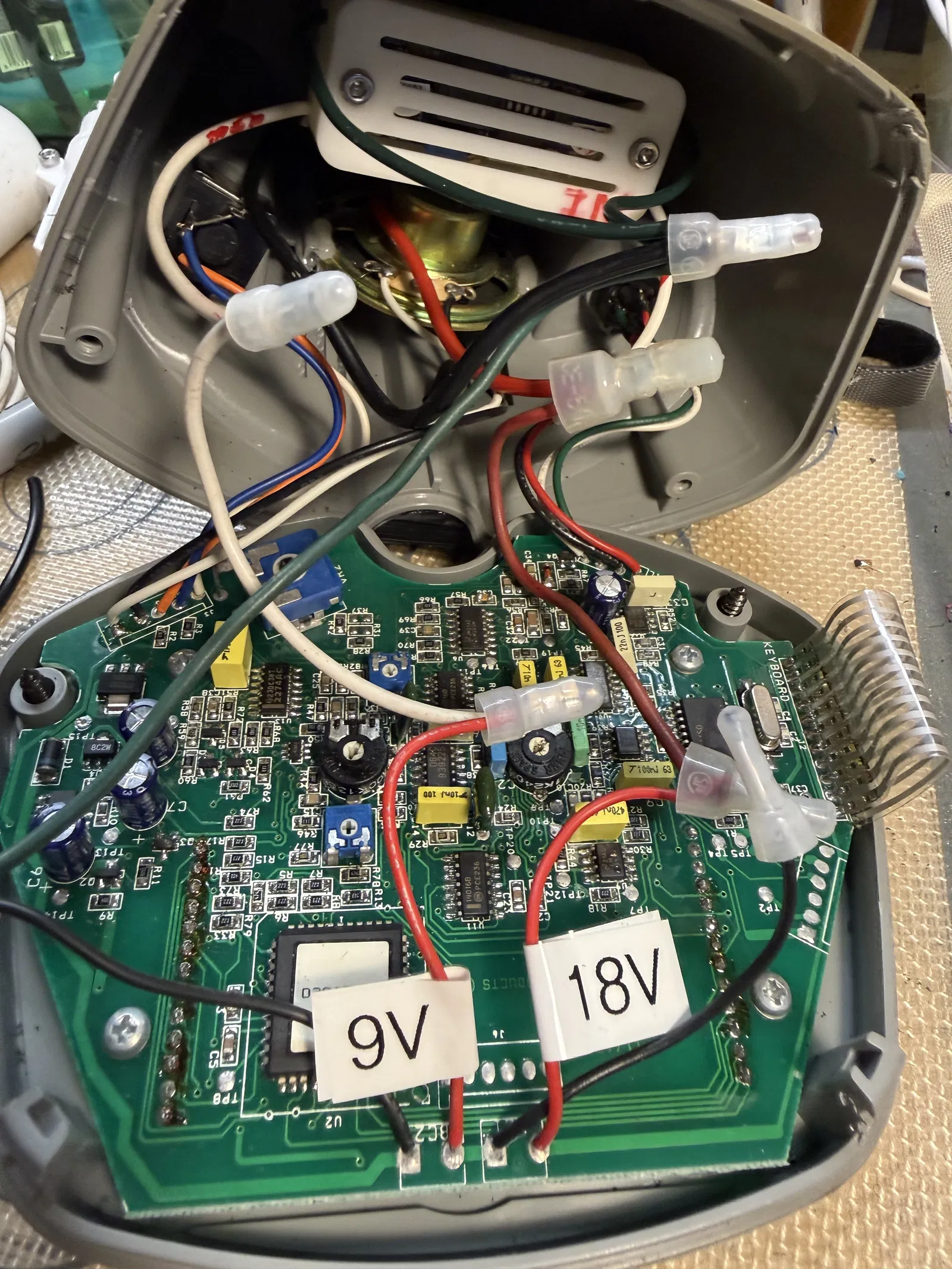

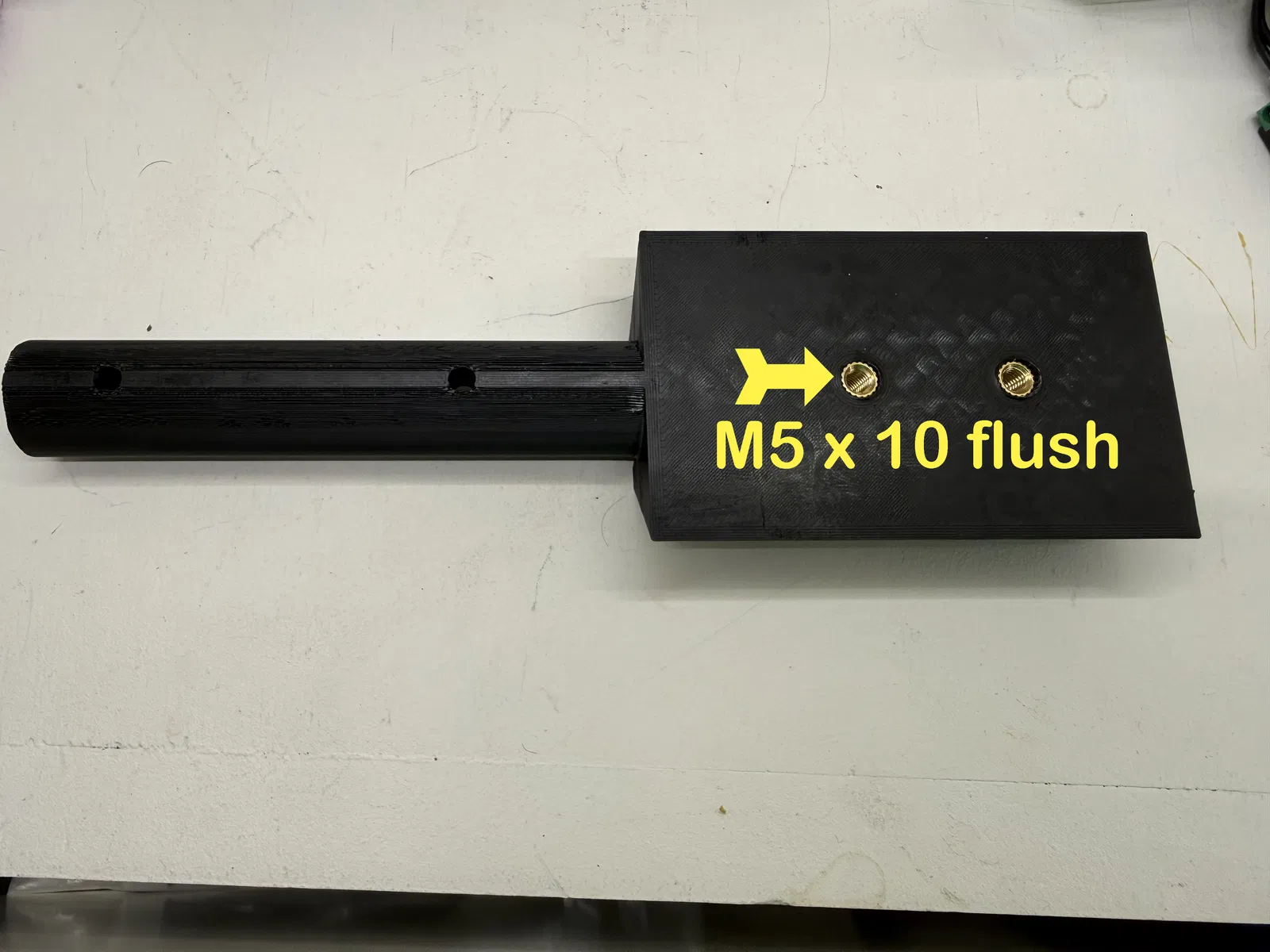

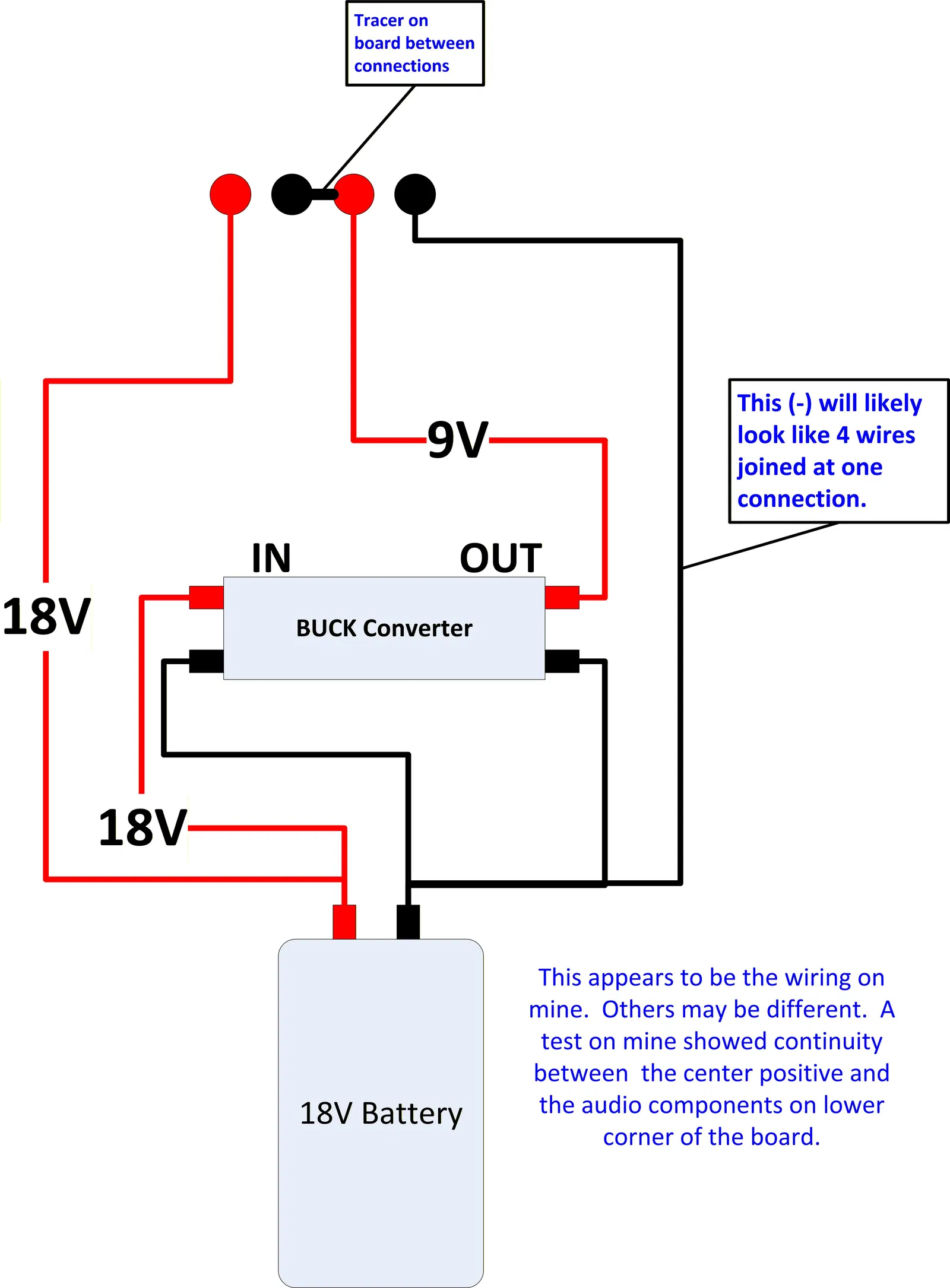

Đây là ngàm chuyển đổi giúp máy dò kim loại Bounty Hunter Discovery 3300 đời cũ sử dụng được pin DeWalt. Phần đế này cũng có thể dùng để tùy biến gắn các loại pin khác.Thiết kế này có thể vừa với những dòng máy khác, chỉ cần lưu ý là miếng đệm (spacer) đi kèm giúp pin kết nối chặt chẽ với bảng điều khiển để tăng độ ổn định; nếu muốn giữ tính năng này thì các dòng máy khác có thể cần miếng đệm khác. Việc độ chế này không đòi hỏi bạn phải thay đổi quá nhiều kết cấu vỏ máy.Tôi có tham khảo một video hướng dẫn đấu dây nguồn 9V gốc, video đó có cách làm rất hay và thẩm mỹ. Dây điện và nguồn 9VTôi đã đính kèm sơ đồ đấu dây mà tôi sử dụng, các bạn nhớ kiểm tra kỹ lại cấu hình dây nhé.Thay vì dùng bộ chuyển đổi áp (buck converter) cố định trên xe hơi như trong video, tôi dùng LM2596. Tôi chỉnh LM2596 xuống 9V DC từ mức 19.4V của pin. Máy dò hoạt động cực nhạy với nguồn điện ổn định từ pin công cụ, đến mức tôi phải giảm độ nhạy xuống thấp nhất.Lưu ý nhỏ: Dây điện trong bảng điều khiển cũ thường khá giòn, dễ gãy nên khi thao tác phải cực kỳ cẩn thận. Dự án này có thể làm hư hỏng thiết bị nếu bạn không khéo tay.Các linh kiện in khác cần dùng:- Vỏ hộp cho LM2596: https://makerworld.com/en/models/1370275-case-for-lm2596-xl4015-xl6009#profileId-1416620- Ngàm pin DeWalt: https://makerworld.com/en/models/1570773-dewalt-battery-adapter#profileId-1652008In ấn:Tôi in bản cuối bằng nhựa ASA cho độ cứng cáp (nhiệt độ 0.4mm, lớp 0.2mm). Bản thử nghiệm bằng PETG hơi dẻo nên tôi có thêm lỗ để thắt dây rút nếu cần. Đừng đặt support vào rãnh dây rút, khó lấy ra lắm. Bạn hãy tải ngàm pin DeWalt riêng vì nó rất chắc chắn. Khi cắt file, hãy chú ý căn chỉnh lại miếng đệm và ngàm pin trên bàn in để đảm bảo phẳng hoàn toàn.Lưu ý quan trọng:Bộ chuyển đổi BUCK sẽ luôn tiêu thụ điện nếu cắm pin, nên nhớ rút pin ra khi không dùng. Dự án này can thiệp sâu vào thiết bị, hãy tự cân nhắc rủi ro trước khi bắt tay vào làm nhé!
