Kẹp chìa khóa USB có thể điều chỉnh phiên bản cải tiến!

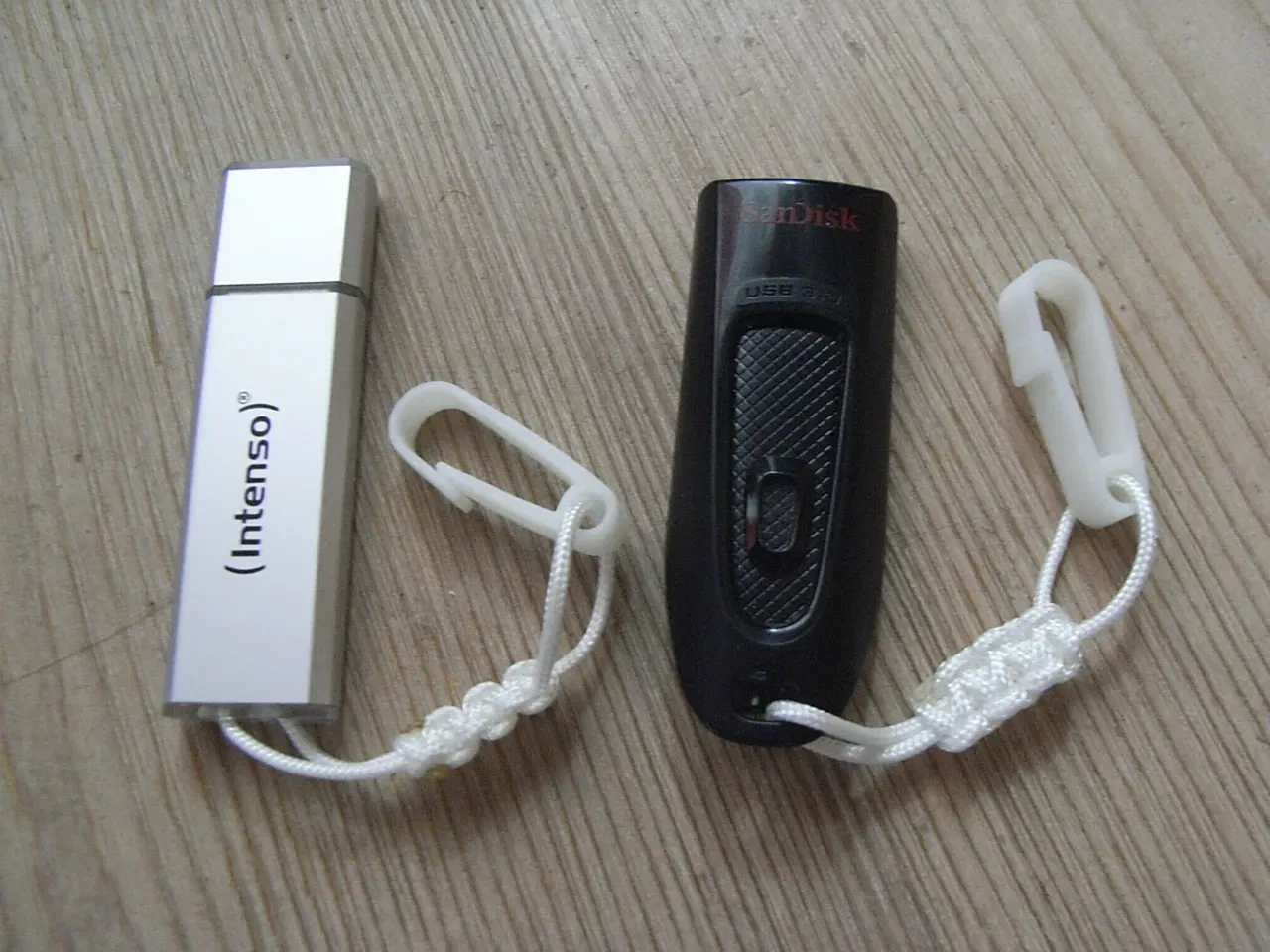

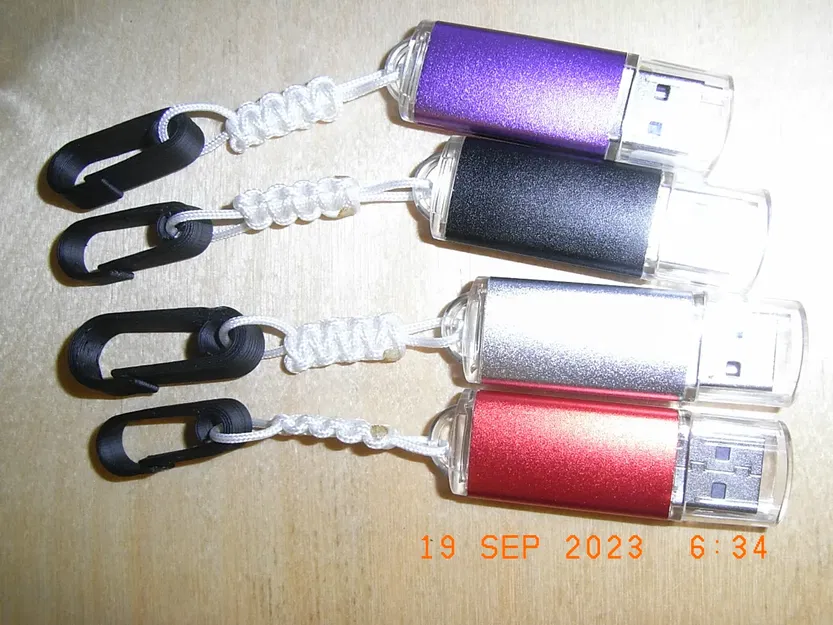

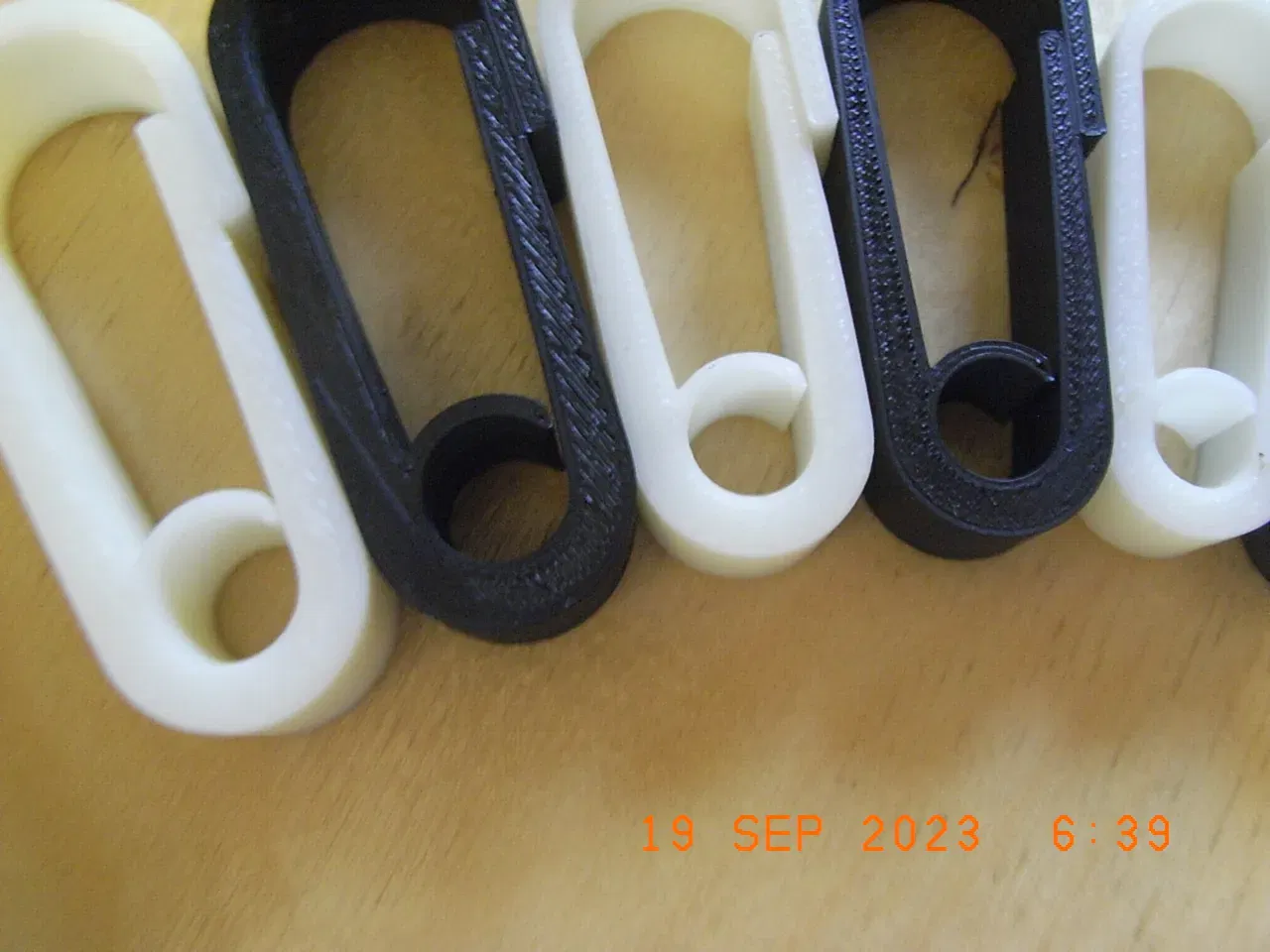

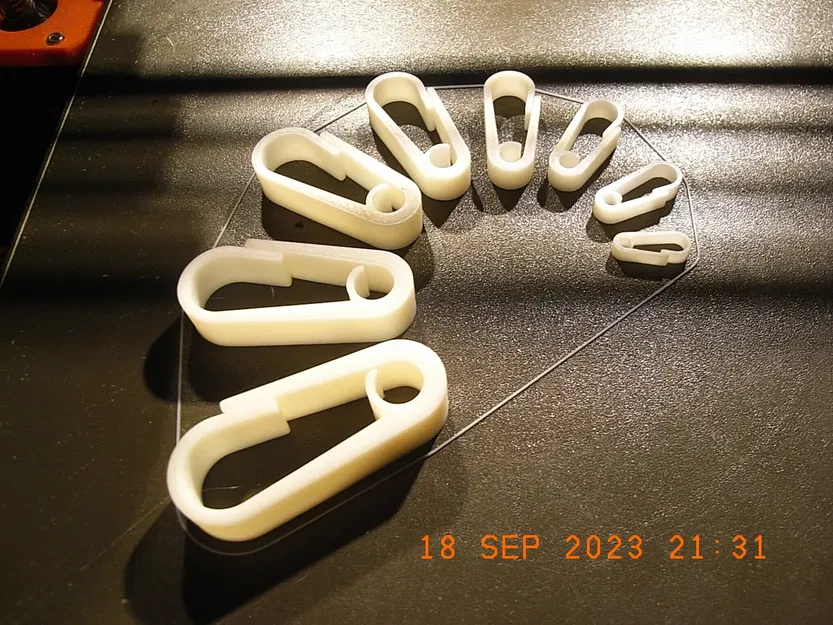

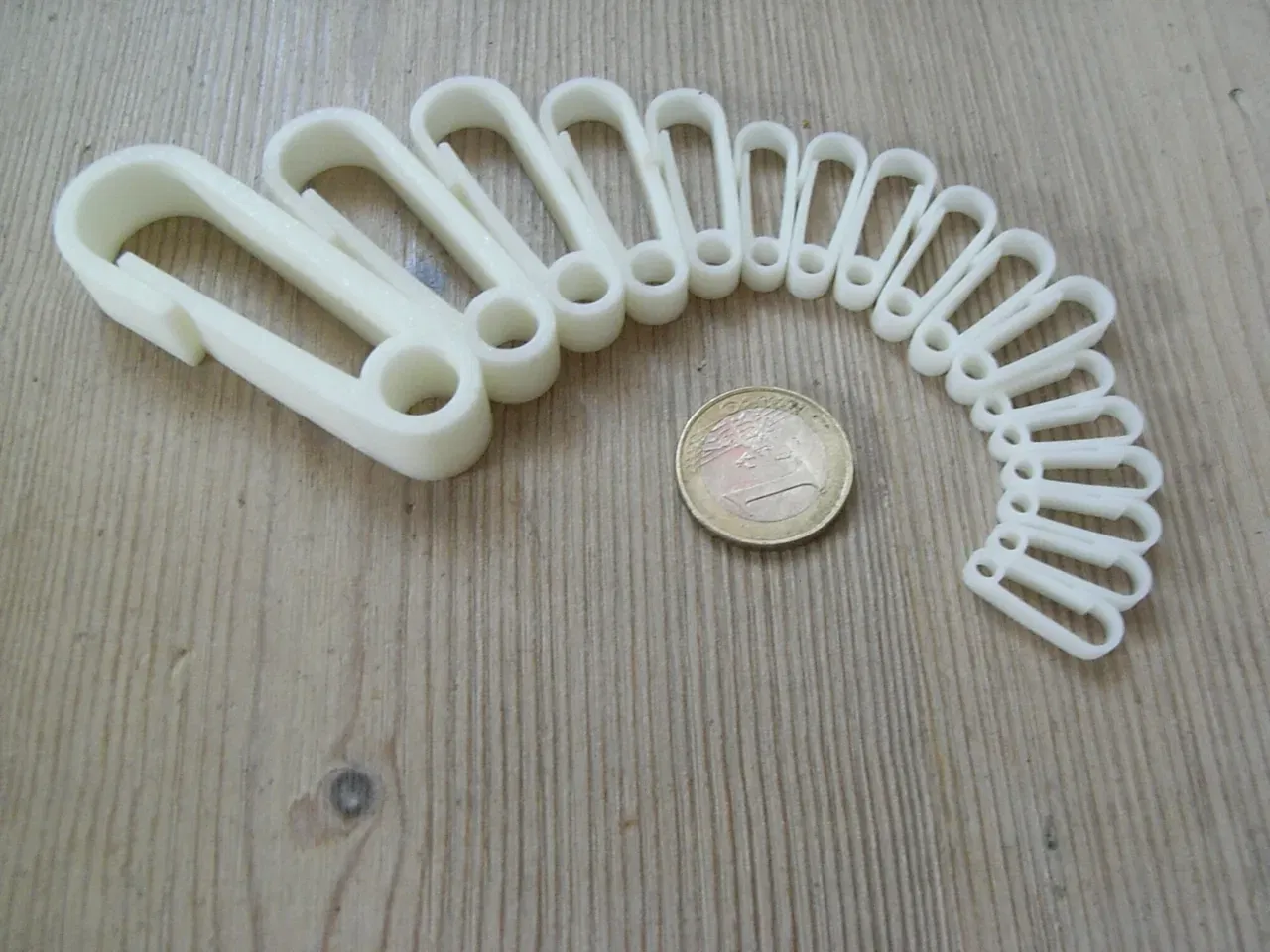

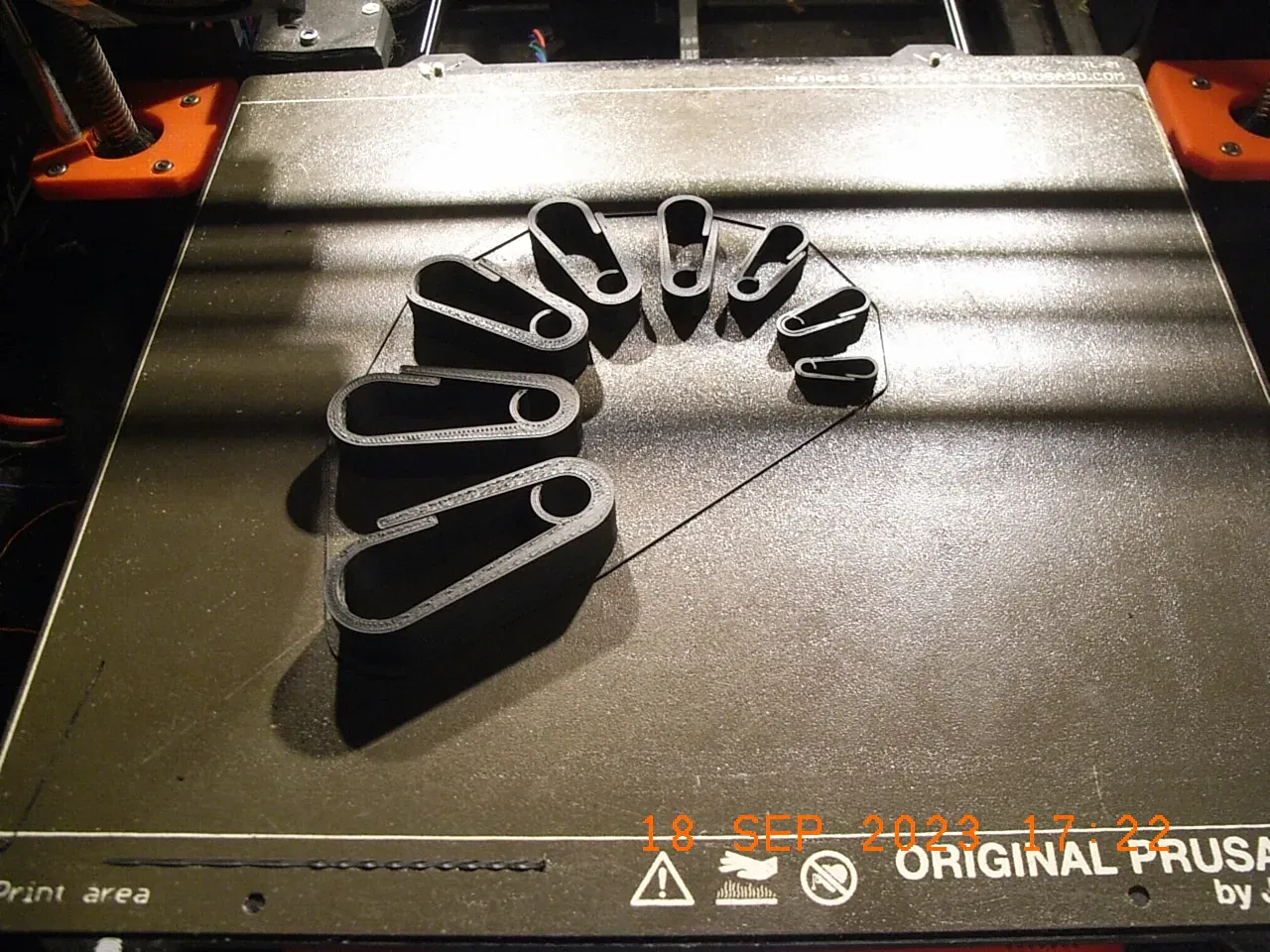

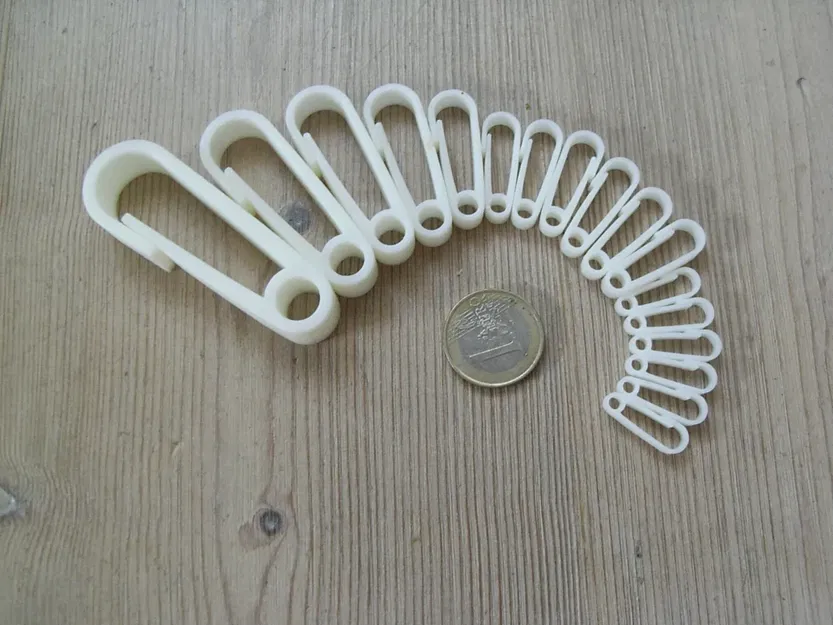

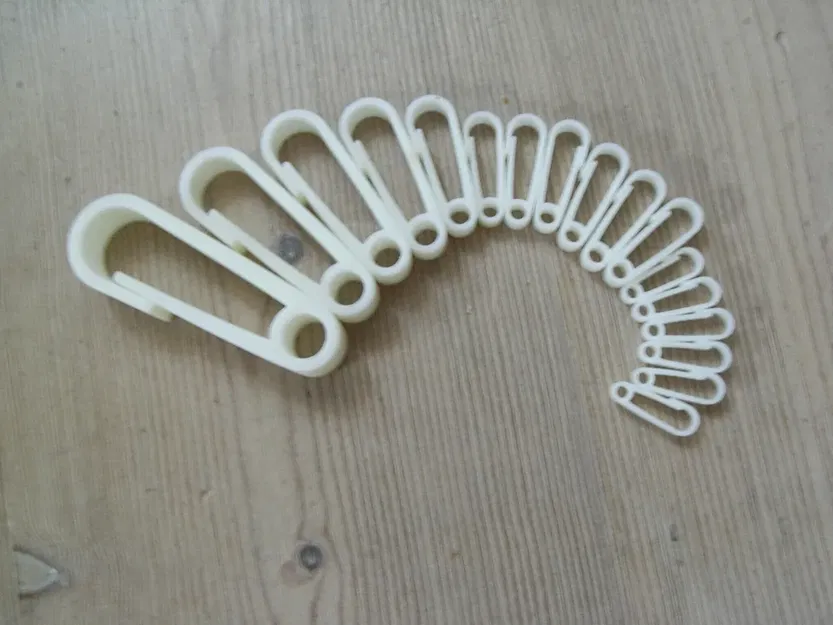

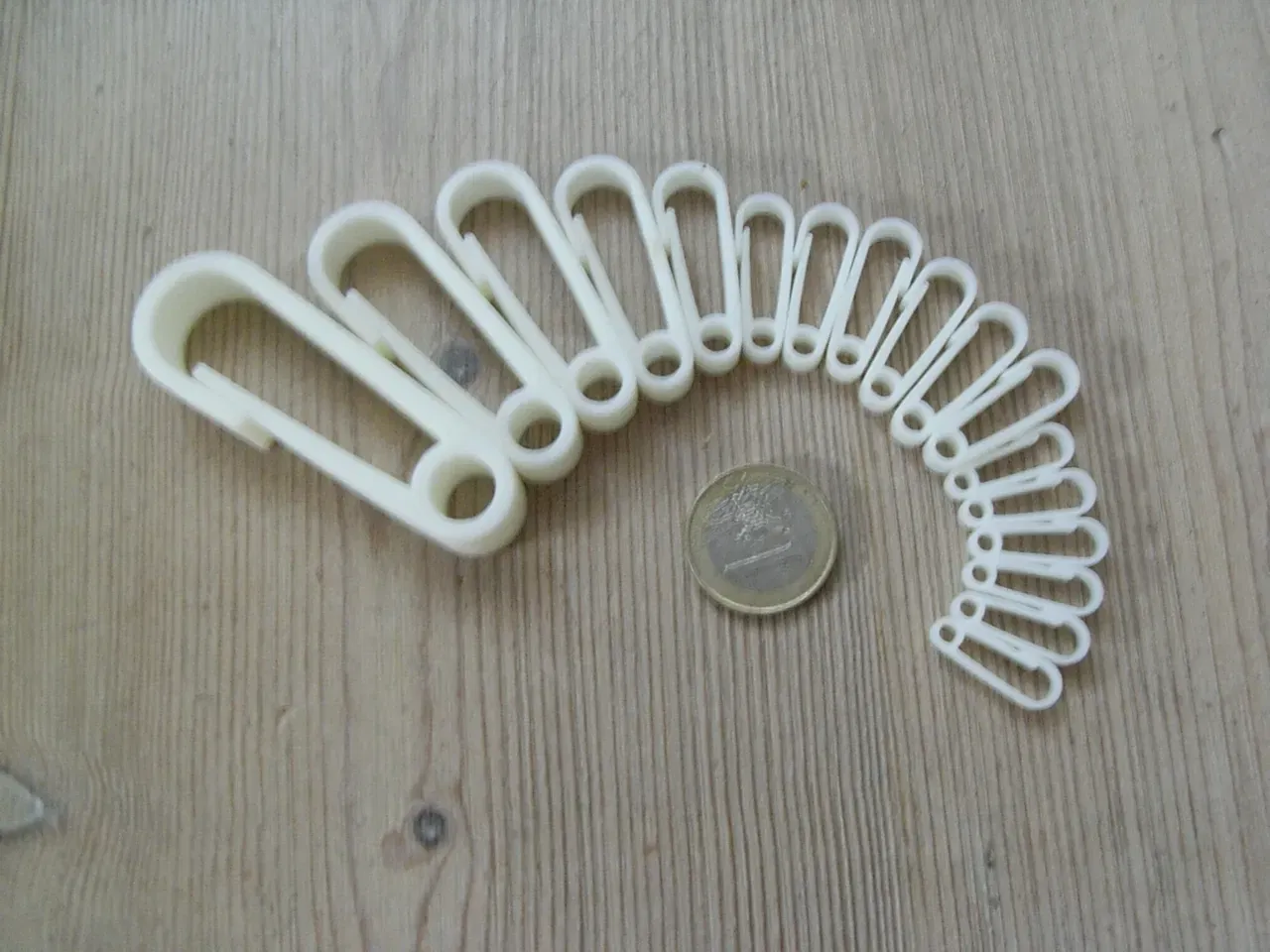

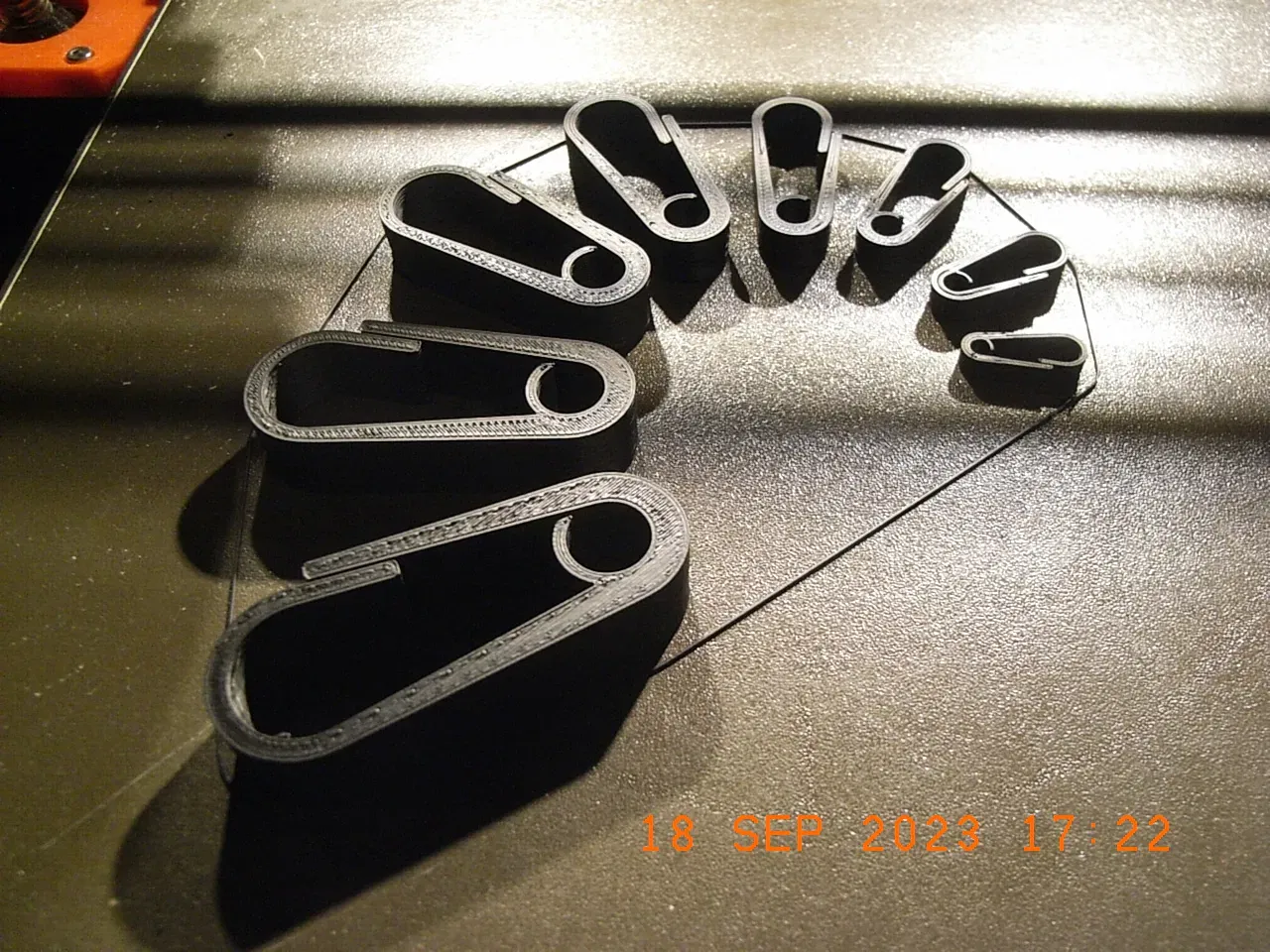

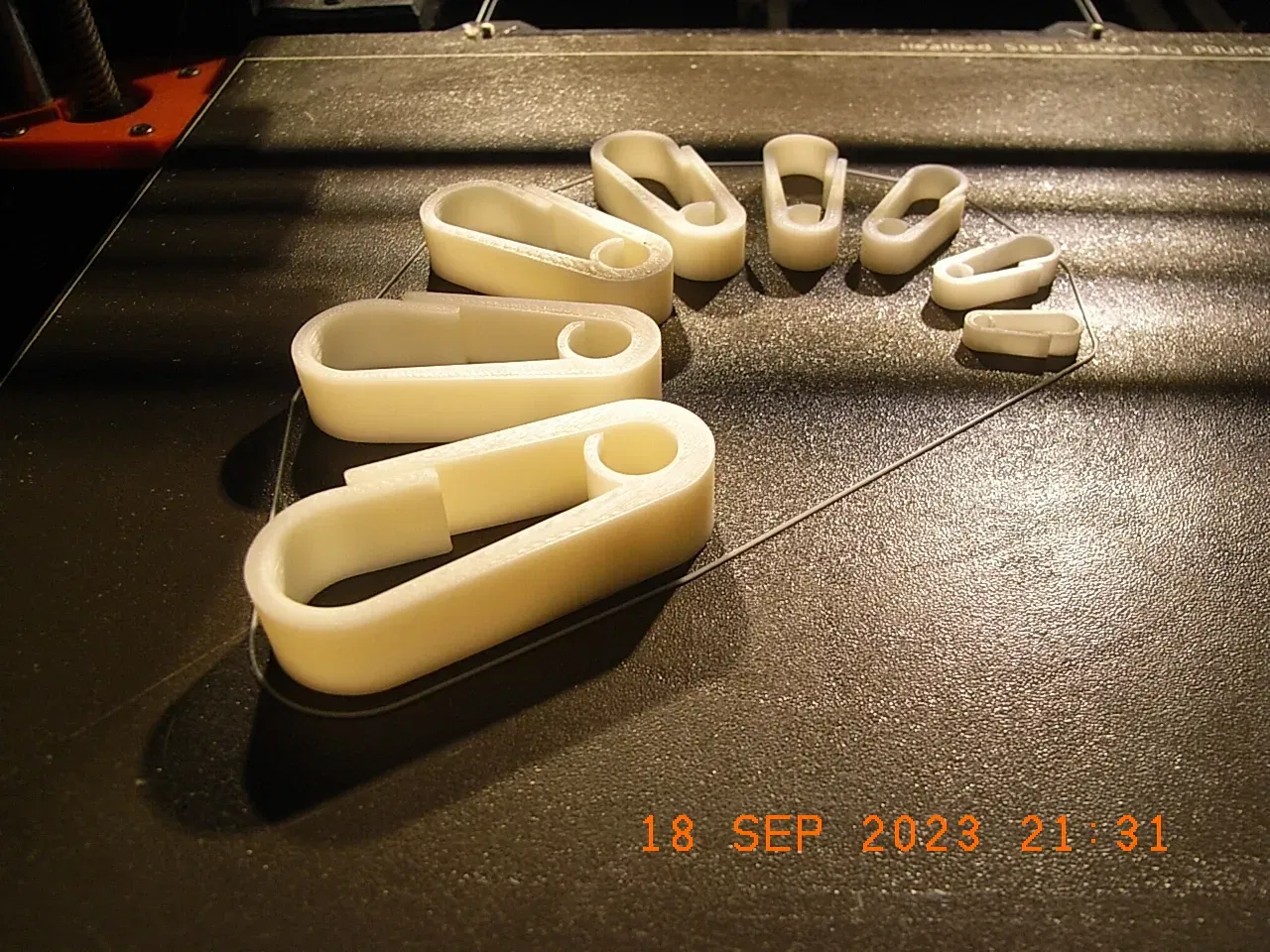

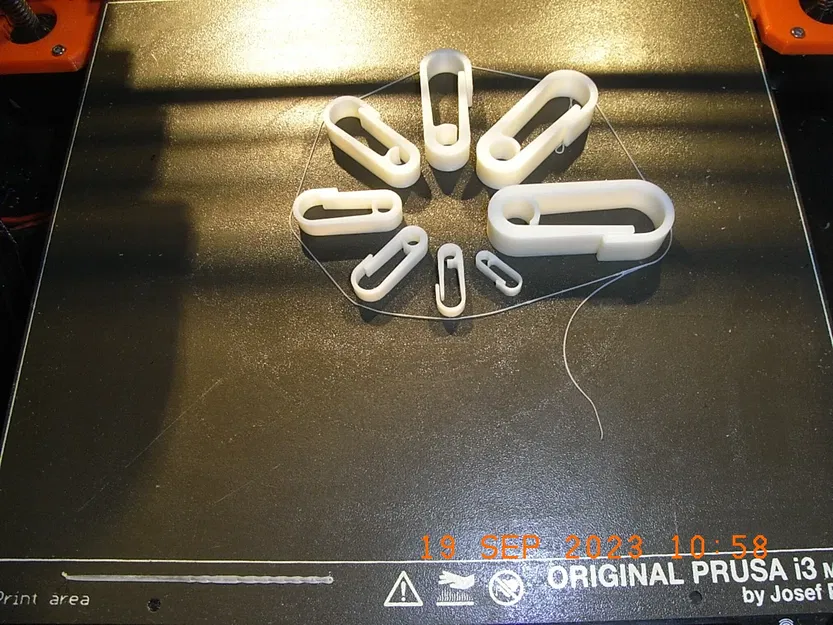

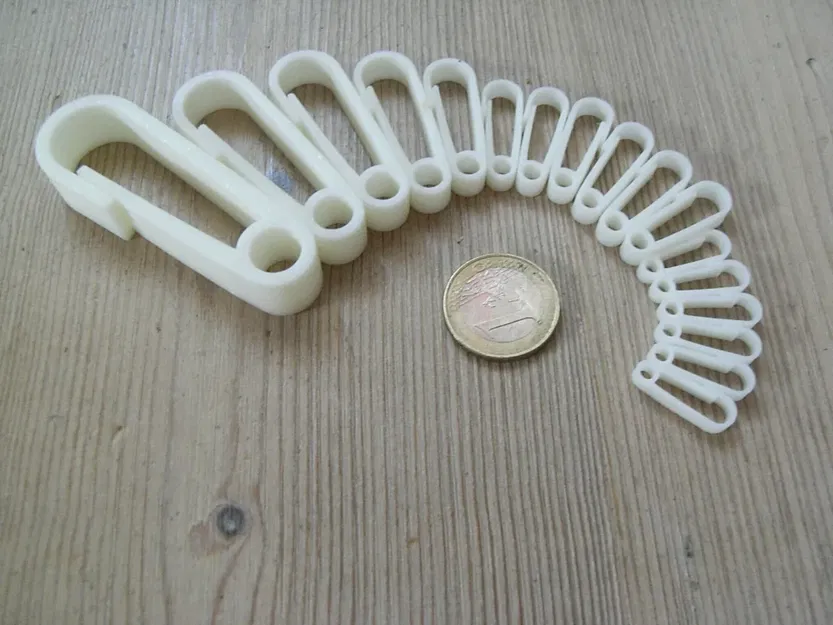

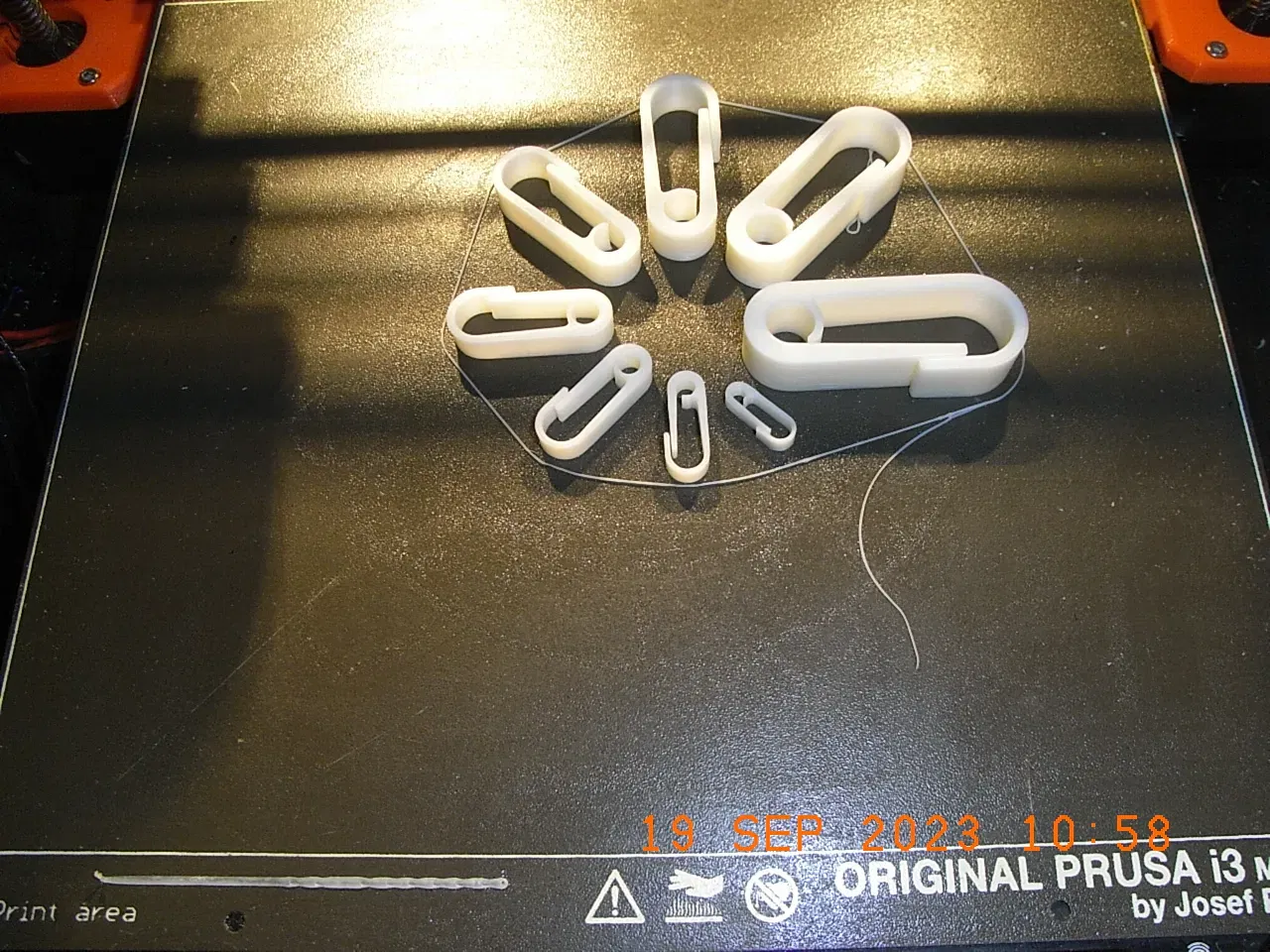

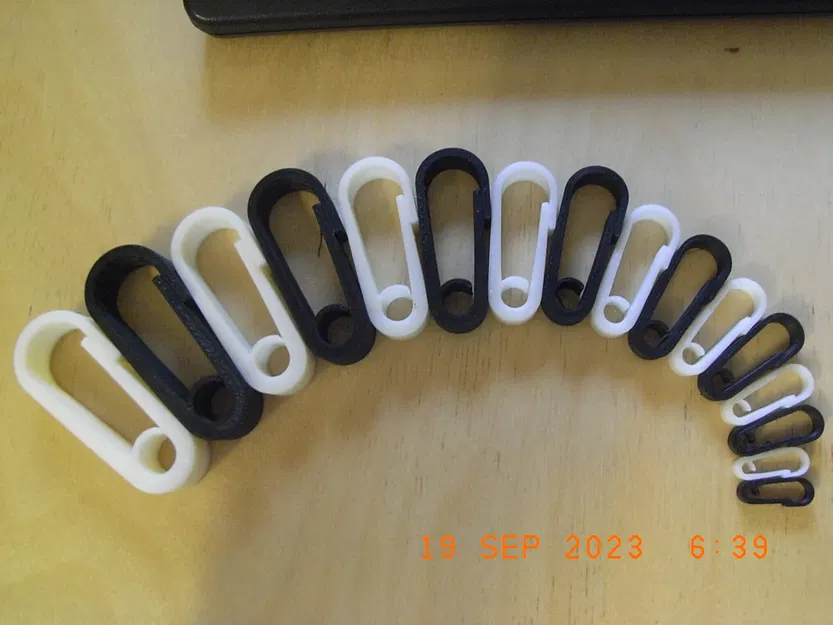

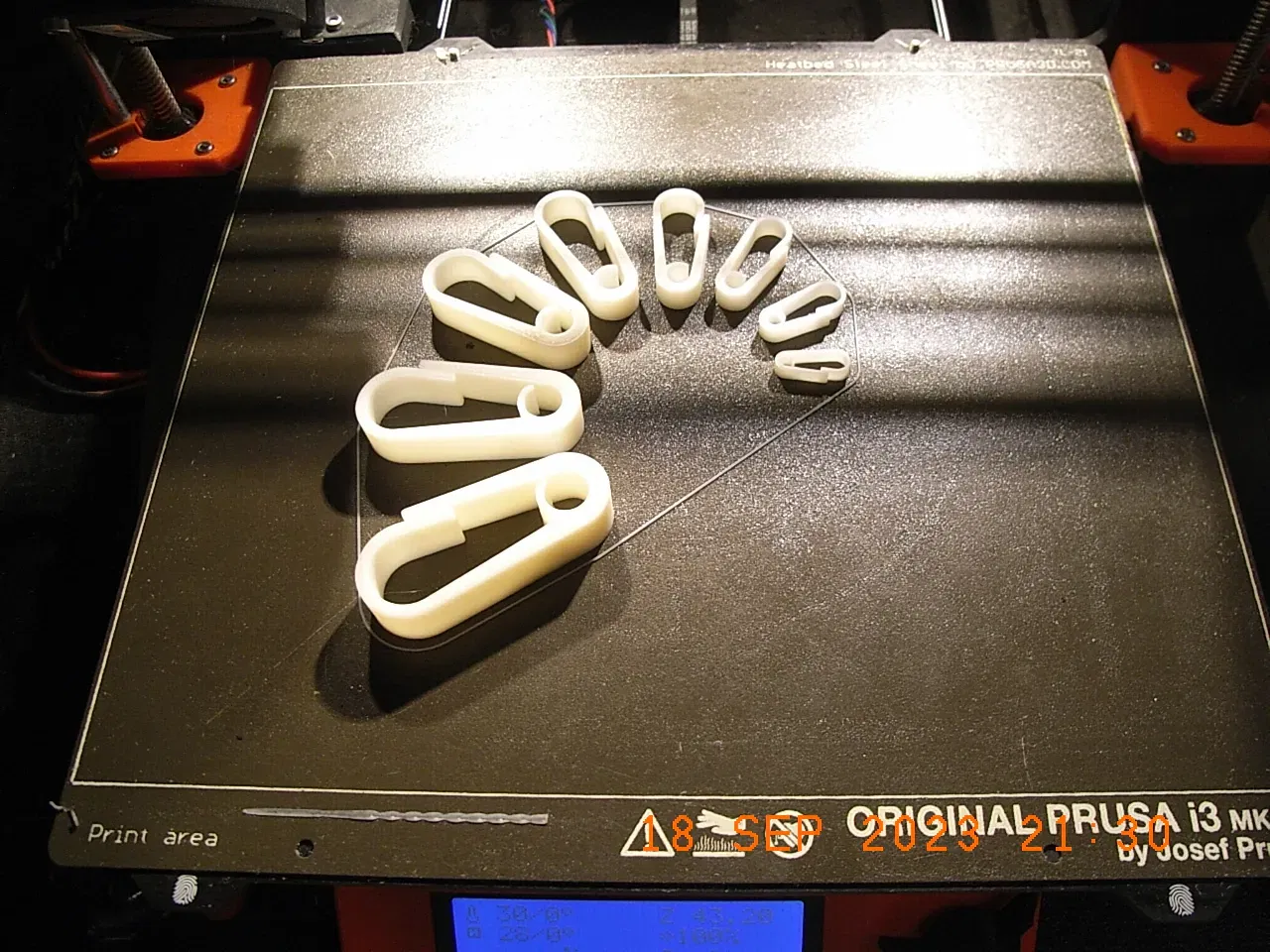

Cập nhật 20.09.2023 Tôi đã tạo ra 2 phiên bản cải tiến từ phiên bản gốc. Phiên bản gốc có vấn đề là chân thường xuyên bị gãy ở khớp nối với chốt mà ngăn cản việc uốn cong. Tôi đã mở chốt, vì vậy thiết kế mới có ít nhất 2 ưu điểm: 1. Do thiết kế mở, độ căng của lò xo được phân phối đều trên toàn bộ phần và việc gãy không còn là vấn đề nữa 2. Chốt hiện đã mở, vì vậy có thể giới thiệu một vòng khép kín như những cái tôi bện cho USB Stick và các thứ khác (xem hình ảnh) Các phiên bản “Chốt mở” theo thiết kế này. Đối với những ai không quá quan tâm đến độ căng của lò xo, tôi cũng đã tạo ra một phần in ngay tại chỗ, vì vậy bạn không cần phải đặt chân/thanh bên trong vào phần nữa, vì nó được in bên trong. Bạn sẽ có một khoảng trống 0,3mm, nhưng điều này là chấp nhận được cho nhiều ứng dụng. Đây là các phiên bản “in ngay tại chỗ”. Xem hình ảnh, tệp STL và tệp gcode để biết thêm chi tiết. Lại có các kích cỡ từ 15mm đến 50mm có sẵn. Tôi cũng đã tạo ra một thiết kế USB-Stick hẹp đặc biệt để tiết kiệm không gian trên móc chìa khóa. Độ dày của chân đã được cải thiện để làm cho nó chắc chắn hơn. Thiết kế này được lấy cảm hứng từ Chốt chìa khóa của RaQic (). Vì tôi chủ yếu cần nó để gắn tất cả các USB-stick của mình vào một móc chìa khóa cho ba lô máy tính, nó quá lớn. Vì vậy, tôi đã thiết kế một cái riêng của mình trong Freecad và làm cho nó có thể điều chỉnh theo tham số. Có một bảng trong Freecad nơi bạn có thể điều chỉnh chiều dài (Groesse), chiều rộng (Breite) và độ dày (Dicke). Hiện tại, nó được thiết kế để chiều rộng và độ dày tự động điều chỉnh tùy thuộc vào chiều dài. Nhưng bạn có thể ghi đè điều đó nếu muốn. Có một số kích cỡ dưới dạng mô hình stl, từ 15mm đến 50mm. Mô hình có thể được in mà không cần hỗ trợ. Tốt nhất là in bằng ABS hoặc PETG, vì PLA có thể hơi giòn cho nhiệm vụ này. Thanh bên trong được in ra ngoài, vì vậy kẹp sẽ có độ căng lò xo được tải trước tốt. Do đó, bạn cần kéo thanh vào trong sau khi in để hoàn thành kẹp. Nên hoạt động mà không bị gãy trên ABS và PETG, tôi chưa thử nghiệm với PLA. Hãy cho tôi biết nếu bạn có bất kỳ bình luận nào, đề xuất để cải thiện thiết kế hoặc chỉ muốn một kích thước đặc biệt và không muốn lộn xộn với Freecad.
