Đế giữ PCB dành cho Zip Tiles

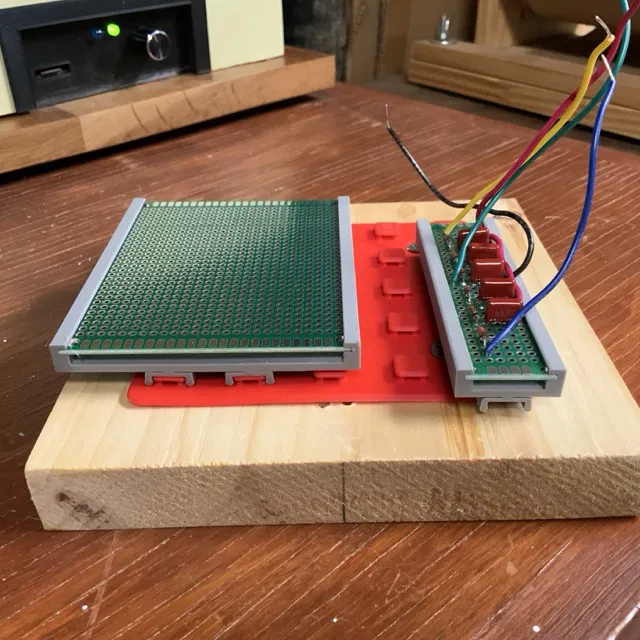

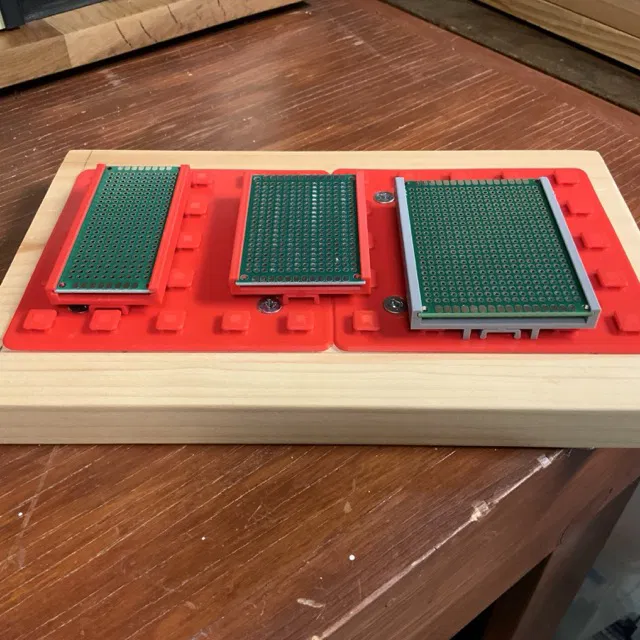

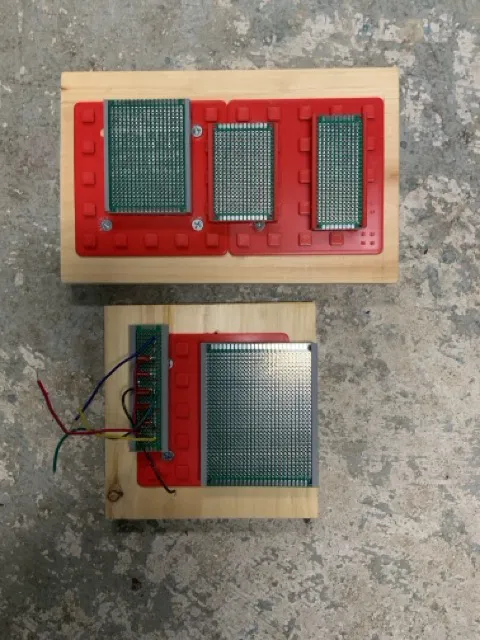

Mình đang sử dụng bộ cực kỳ hữu ích từ Heart Labs để sắp xếp các mạch điện tử và breadboard. Vì không dùng Fusion nên mình không thể dễ dàng chỉnh sửa bản tham số của họ, vì vậy mình đã tự thiết kế các đế giữ PCB này cho những kích thước thông dụng thường thấy trên Amazon và các nơi khác: 7cm x 9cm, 5cm x 7cm, 4cm x 6cm, 3cm x 7cm và 2cm x 8cm, tất cả đều dày 1.5mm. Các miếng PCB được giữ cố định nhờ ma sát trong đế. Lưu ý là kích thước PCB thực tế có thể chênh lệch đôi chút, nên bạn có thể cần chà nhám nhẹ các cạnh để lắp vào vừa khít nhất. Nếu máy in của bạn gặp tình trạng chân voi (elephant foot) ở phần đáy, thì thực ra điều đó lại có lợi vì nó làm hẹp khe cắm, giúp giữ PCB chắc chắn hơn. Có khoảng trống 3mm giữa mặt dưới của PCB và bề mặt đế, đủ để chứa các mối hàn và dây điện phía dưới board. Bạn cũng cần cẩn thận khi tháo các đế này khỏi Zip Tile để tránh làm gãy chân tile, nhất là với loại 7cm x 9cm được giữ bởi hai rãnh. Mình khuyên bạn nên dùng một chiếc tua vít nhỏ để nạy nhẹ nó ra khỏi Zip Tile. Vì diện tích tiếp xúc trên bàn in khá nhỏ, bạn cần đảm bảo bàn in thật sạch. Thời gian in phụ thuộc vào kích thước và tốc độ máy in của bạn. Các đế mình in bằng PLA và thấy rất ổn.
