Bộ kẹp dây cáp loại lớn gắn M3 cho HSW (Kèm file STEP/Fusion 360)
Bộ kẹp cáp tiện lợi gắn trực tiếp lên bảng HSW bằng ốc M3 thay vì dùng chốt lục giác truyền thống. Thiết kế linh hoạt, hỗ trợ gắn nhiều hướng, dễ dàng lắp đặt và tháo gỡ. File nguồn Fusion 360 và STEP được đính kèm đầy đủ.
Mô tả
Mình không thích mấy cái chốt lục giác dùng cho hầu hết các phụ kiện HSW, nên cái giá đỡ này mình thiết kế để bắt bằng ốc M3 vào tán cấy M3 trên bảng HSW.
Phần duy nhất khác biệt so với thiết kế gốc là phần dùng để gắn vào tường. Mình in bằng nhựa PETG, 3 tường (walls), 15% infill dạng gyroid, độ cao lớp in 0.25mm. Không cần dùng support. Các bạn cứ in theo hướng mặc định trong file nhé.

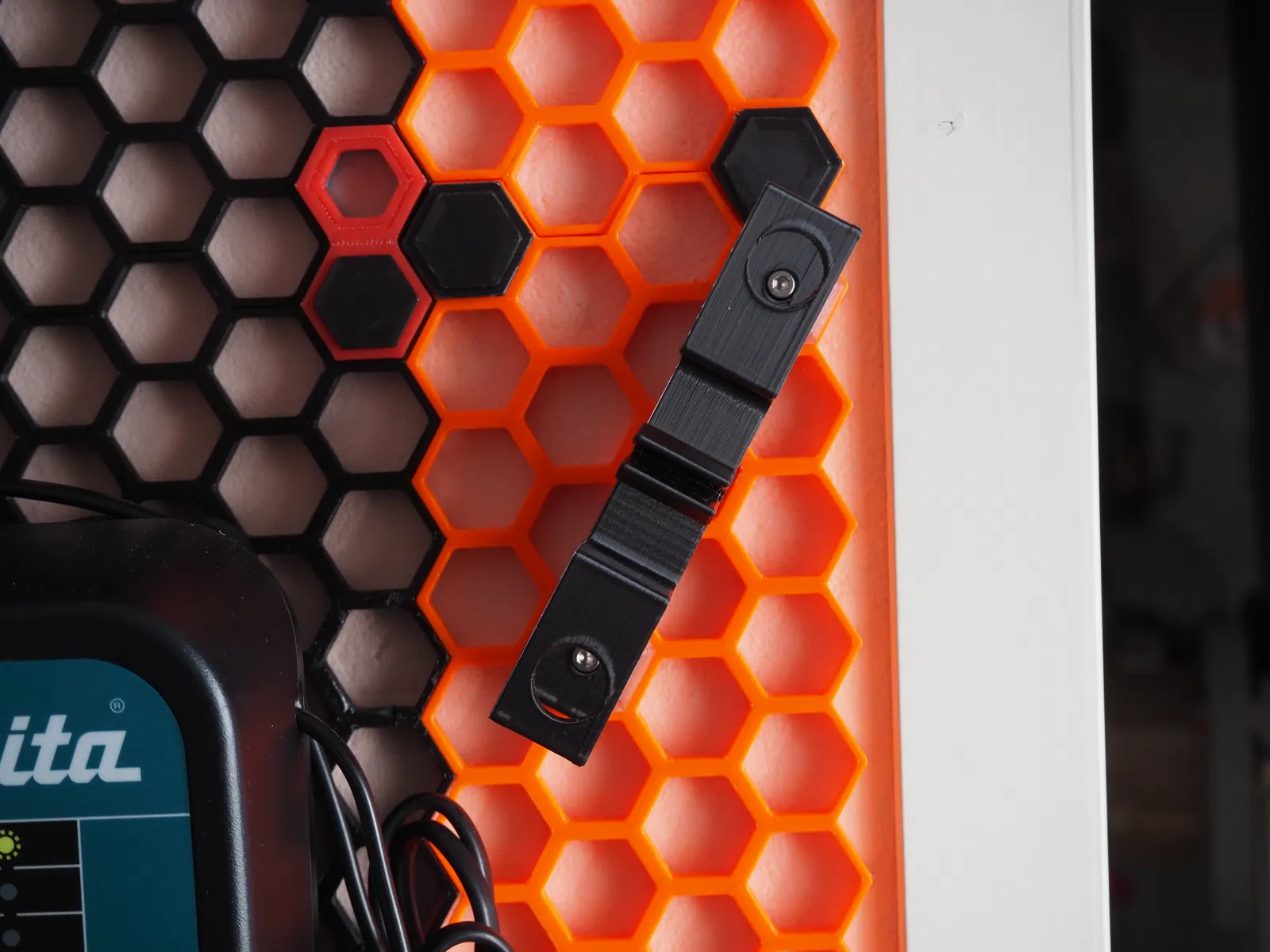

Có hai lỗ bắt vít, mình dùng ốc M3x10 (đầu trụ - socket-head cap), phần này có thiết kế lỗ âm (counterbore) để giấu đầu ốc bên trong cho gọn. Có thêm các lỗ lớn hơn thẳng hàng với lỗ bắt vít để bạn dễ dàng đưa tuốc nơ vít vào thao tác.

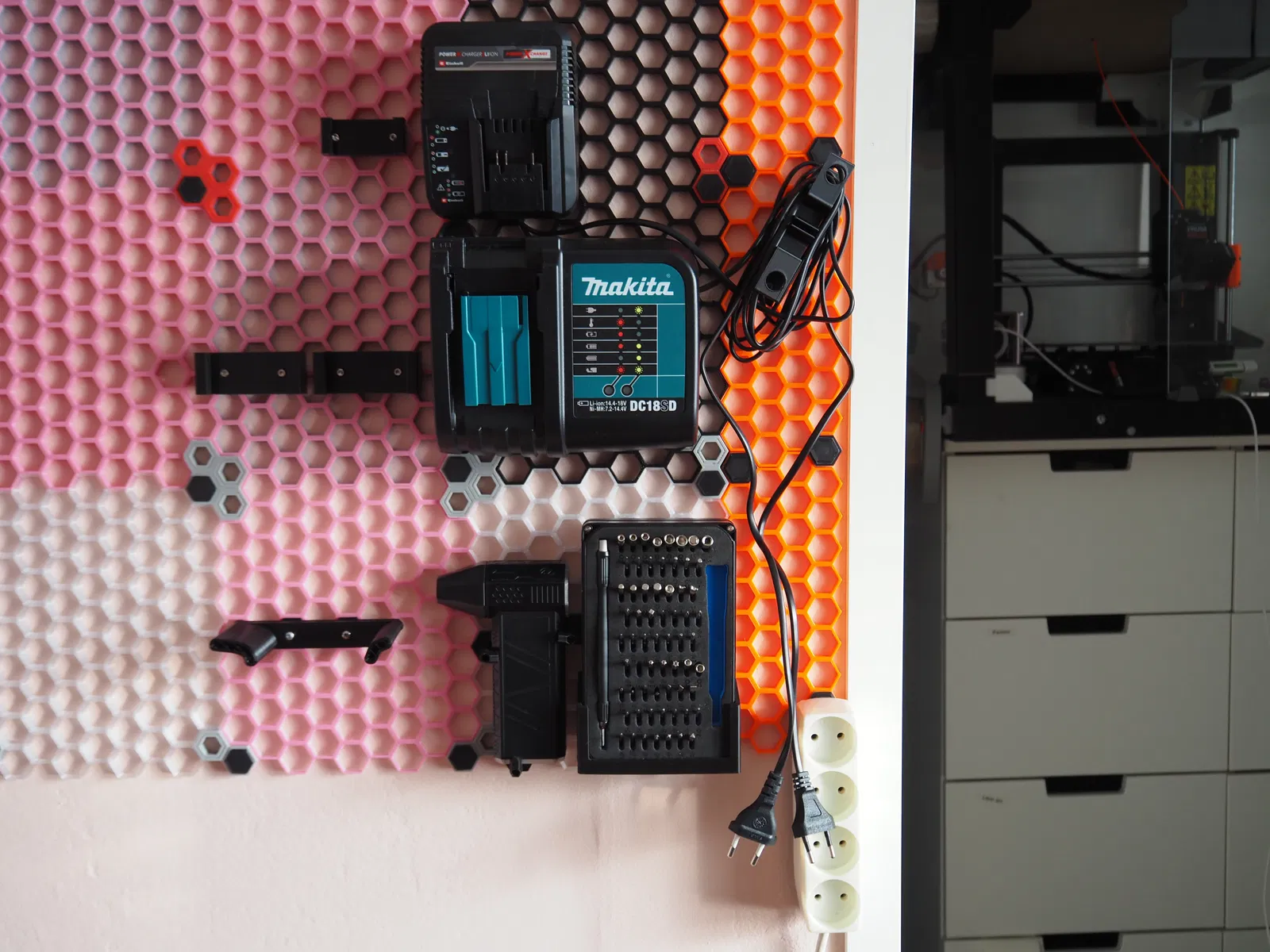

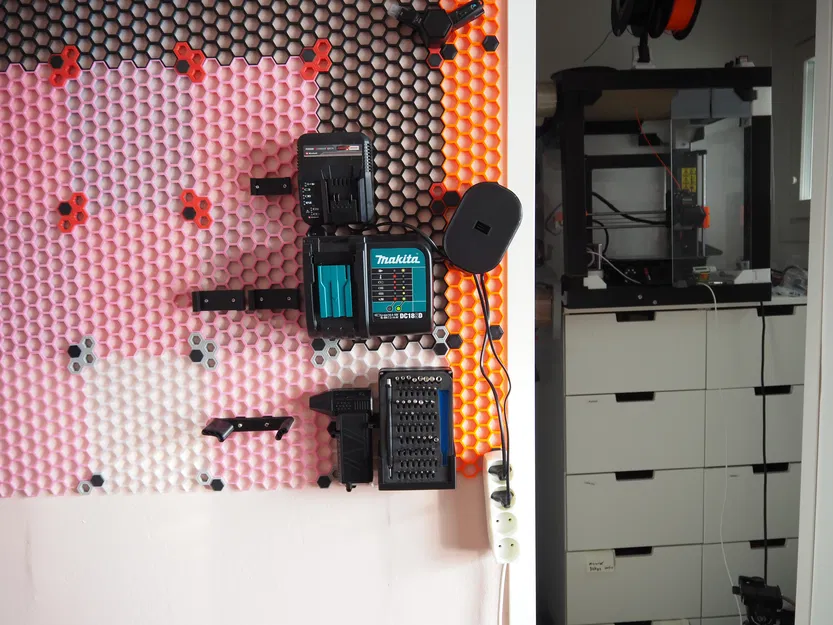

Phụ kiện này được thiết kế để gắn theo chiều ngang hoặc chéo như hình bên dưới (tổng cộng có tính đối xứng xoay 3 hướng). Nghĩa là bạn có thể căn chỉnh phụ kiện này theo ba hướng được đánh dấu màu đen dưới đây:
Đây là cách mình đã chọn:
