Chìa khóa mở nắp bình nhiên liệu hàng hải (LR Marine Gas Cap Key)

Chìa khóa mở nắp bình nhiên liệu hàng hải — Phiên bản tùy chỉnh (Parametric)

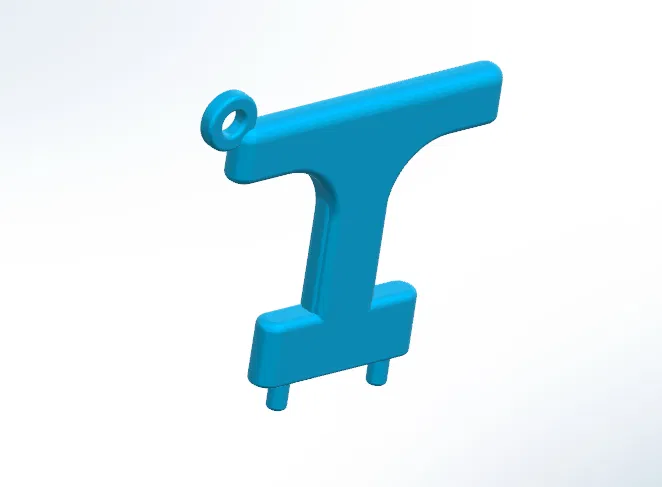

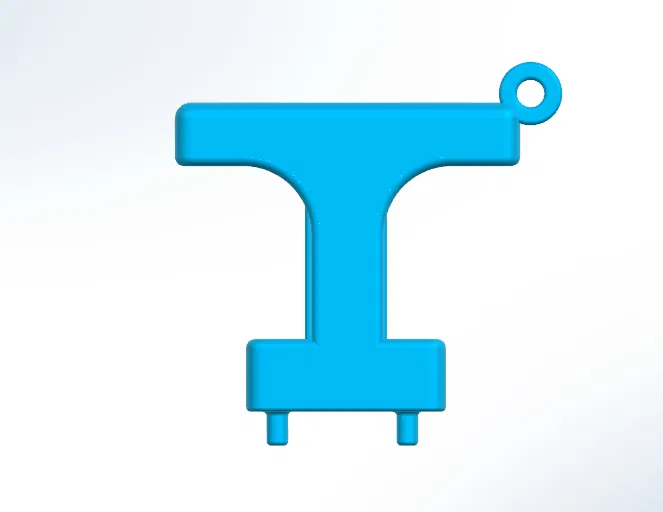

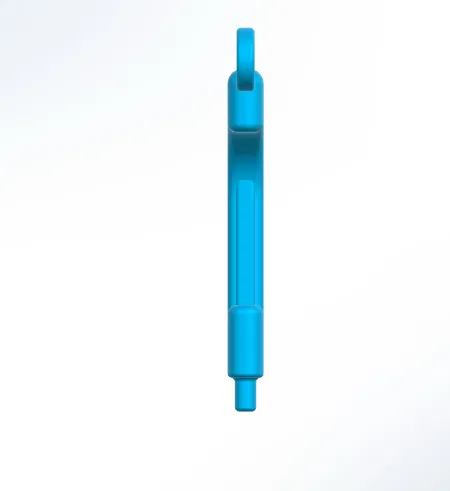

Đây là mẫu chìa khóa thay thế cho các loại nắp bình nhiên liệu trên boong tàu. Thiết kế tương thích với các loại nắp Perko 1-1/4" và 1-1/2", cũng như hầu hết các loại nắp dạng khe khác của Attwood và các thương hiệu tương đương. Với thân chìa khóa dày dặn, tay cầm rộng và phần gia cố cong, thiết bị này chắc chắn và dễ sử dụng hơn nhiều so với loại chìa kim loại mỏng dính thường đi kèm theo thuyền mà bạn hay làm rơi xuống biển.

Được thiết kế bằng Siemens NX với khả năng tùy chỉnh đầy đủ đường kính chốt và khoảng cách giữa các chốt, giúp bạn dễ dàng thích nghi với các loại nắp không theo tiêu chuẩn mà không cần phải thiết kế lại từ đầu.

Khả năng tương thích

• Nắp bình nhiên liệu Perko 1-1/4" và 1-1/2"

• Nắp bình của Attwood và các loại tương đương

• Hầu hết các loại nắp bình nước hoặc nhiên liệu trên tàu dạng có khe

• Kích thước chốt mặc định: đường kính 4.75mm, khoảng cách tâm-tâm 28.6mm

Thông số kích thước

• Tổng chiều dài: 85.3mm

• Độ rộng tay cầm: 76mm

• Trục: 16 x 14 x 38mm

• Đế: 44 x 16 x 8mm

• Đường kính chốt: 4.75mm

• Chiều cao chốt: 7.5mm

• Khoảng cách tâm-tâm giữa các chốt: 28.6mm

Hướng dẫn in 3D

Chất liệu: Tối thiểu là PETG — Khuyến khích dùng Nylon PA12 cho môi trường hàng hải. Không khuyến khích dùng PLA cho mục đích sử dụng thực tế, chỉ nên dùng để kiểm tra độ khít.

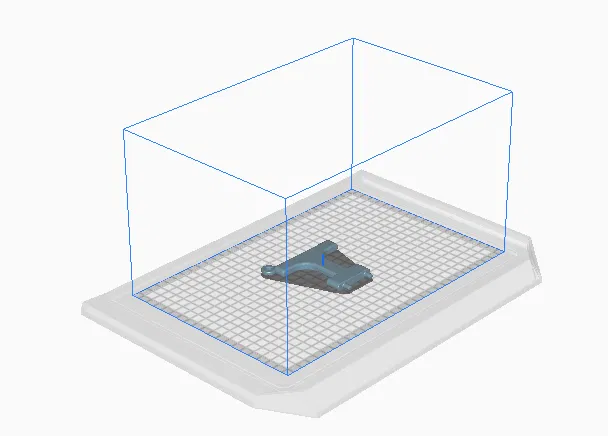

Hướng in: In NẰM NGANG — mặt tay cầm úp xuống, chốt hướng lên. Điều này là bắt buộc. Nếu in đứng, các đường vân nhựa (layer lines) sẽ nằm ngang trên bề mặt chịu lực của chốt, làm cho chốt dễ bị gãy khi vặn.

Chiều cao lớp: 0.2mm

Vách (Walls): Tối thiểu 4 lớp (1.6mm với đầu phun 0.4mm)

Lớp trên/dưới: 4 lớp (1.6mm)

Độ đặc (Infill): 80%

Kiểu Infill: Gyroid hoặc Grid

Support: Không cần thiết

Độ bám dính: Khuyến khích dùng Brim — rộng 8mm

Tốc độ in: 40–50mm/s

Nhiệt độ cho PETG:

• Đầu phun: 230–240°C
• Bàn nhiệt: 70–85°C
• Quạt: 50%

Nhiệt độ cho Nylon PA12:

• Đầu phun: 250–260°C

• Bàn nhiệt: 70–90°C

• Quạt: 0–20%

• Rất khuyến khích sử dụng buồng in kín

Tùy chỉnh (cho người dùng NX)

Nếu nắp của bạn có kích thước chốt khác, hãy mở file .prt trong Siemens NX và vào Tools → Expressions (Ctrl+E). Thay đổi hai giá trị sau:

• pin_dia — đường kính chốt (mặc định 4.75mm)
• pin_ctc — khoảng cách tâm-tâm giữa các chốt (mặc định 28.6mm)

Mô hình sẽ tự động cập nhật. Xuất file STL mới qua File → Export → STL với chordal tolerance 0.01mm.

Lưu ý quan trọng

• Thiết kế này được cung cấp nguyên trạng. Hãy kiểm tra độ khớp của chốt với nắp của bạn trước khi dùng lực vặn mạnh.

• Kích thước chốt dựa trên đo đạc thực tế của các loại chìa khóa Perko và Isure Marine tiêu chuẩn. Có thể có sai lệch nhỏ giữa các thương hiệu và năm sản xuất.

• Chất liệu khuyến khích là Nylon PA12 hoặc PETG để đảm bảo độ bền và khả năng chống UV/muối. PLA chỉ nên dùng để ướm thử.

• Luôn móc dây đeo hoặc móc khóa qua lỗ tay cầm để tránh làm rơi chìa khóa xuống biển.

Các tệp bao gồm

• .stl — file in sẵn cho mọi phần mềm slicer
• .3mf — file dự án Cura đã cài đặt sẵn thông số khuyến nghị
• .prt — file nguồn Siemens NX để tùy chỉnh
