Minimalist Stackable Cone - Nón tập luyện tối giản có thể tháo lắp

Tác giả OBConcepts

Lượt tải
1
Lượt coi
91

File 9 94,6 KB

  • U_Shape_Cone_10mm_1773767314.3mf3MF · 8,1 KB
  • Locking_Cone_10mm_1773767315.3mf3MF · 8,1 KB
  • Ring_10mm_1773767316.3mf3MF · 16,4 KB
  • Locking_Cone_5mm_1773767317.3mf3MF · 4,8 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

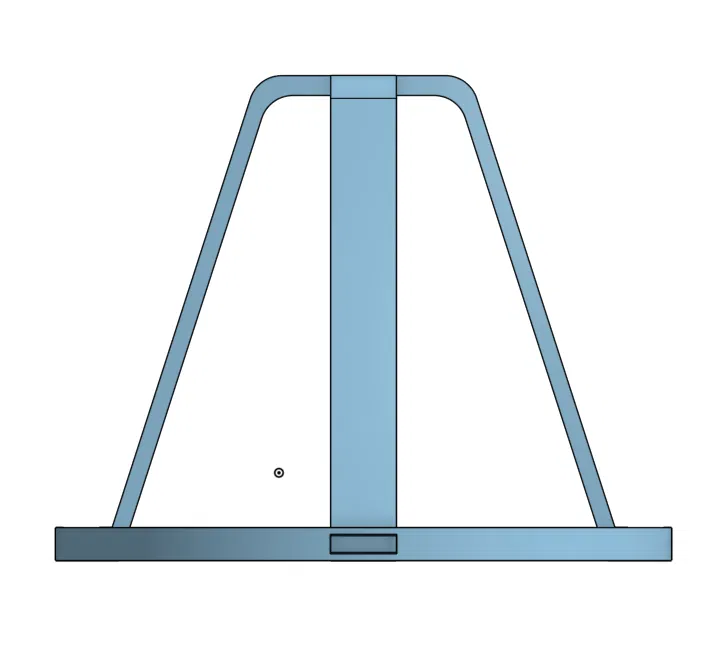

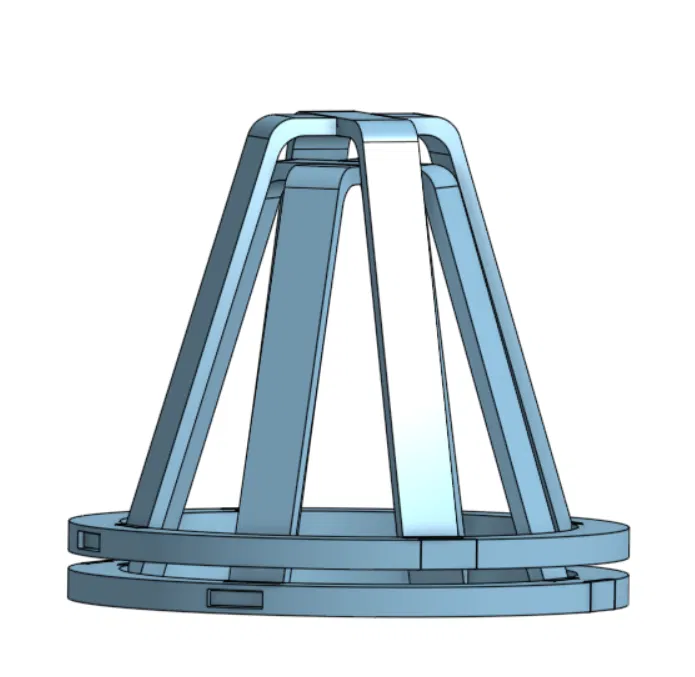

Mẫu thiết kế này là một chiếc nón (cone) dạng mô-đun tối giản gồm ba phần khớp nối với nhau. Các chi tiết được thiết kế để in không cần hỗ trợ (supportless) và tự động khóa chặt vào nhau khi lắp ráp.

Tôi thiết kế chiếc nón này ban đầu dành cho việc tập trượt patin/slalom, nhưng bạn cũng có thể dễ dàng sử dụng cho nhiều mục đích khác như:

  • Tập luyện trượt băng
  • Huấn luyện thể thao
  • Bài tập sự nhanh nhẹn (agility)
  • Đánh dấu chướng ngại vật
  • Các loại nón tập luyện phổ thông

Vì nón được in thành các phần riêng biệt nên rất dễ in ấn, vận chuyển và thay thế linh kiện khi cần thiết.


Lưu ý khi in

  • Không cần dùng support
  • Khuyên dùng chất liệu PLA hoặc PETG
  • In các chi tiết theo đúng hướng đã được thiết lập sẵn

Lưu ý về kỹ thuật bắc cầu (Bridging)

Phần vòng tròn (ring) có một lỗ rộng 10 mm nơi mảnh khóa cuối cùng sẽ cắm vào. Điều này yêu cầu máy in phải thực hiện bắc cầu (bridge) qua khoảng cách 10 mm.

Hầu hết các máy in đều có thể xử lý tốt, tuy nhiên kết quả có thể thay đổi tùy thuộc vào khả năng làm mát và cài đặt bridging của bạn.

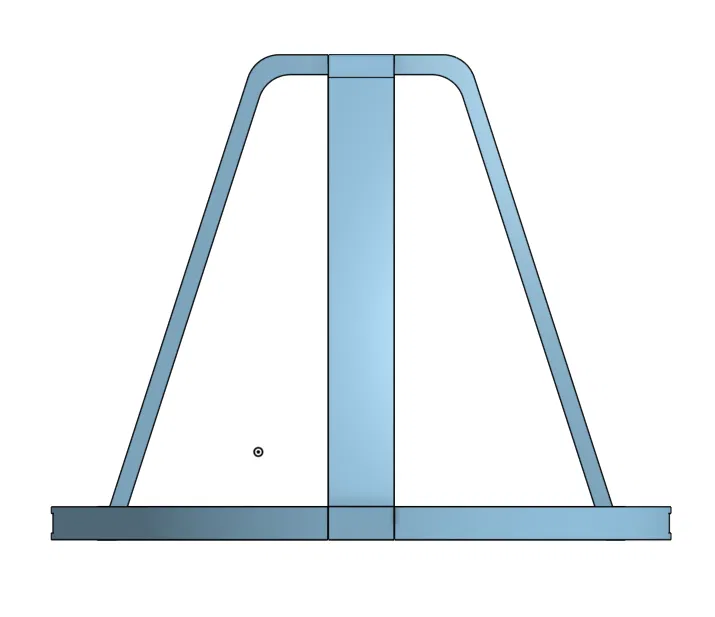

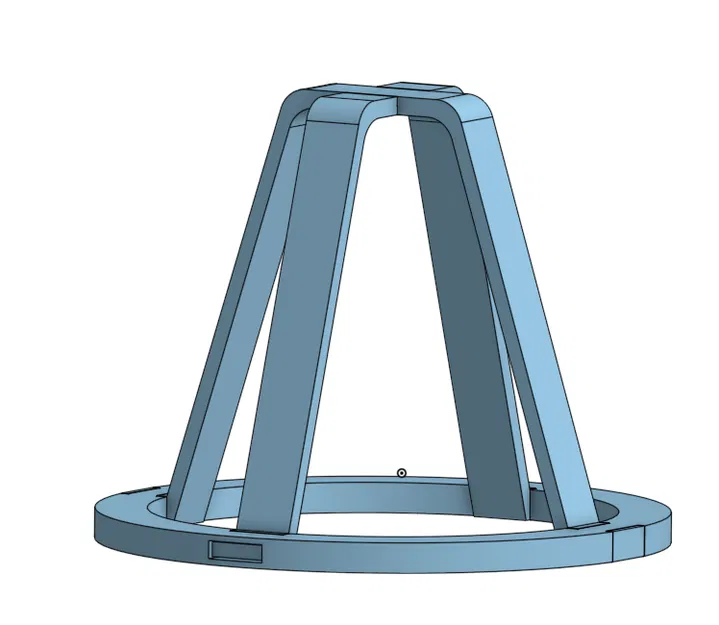

Hướng dẫn lắp ráp

Nón được lắp vào nhau qua ba bước:

1. Chèn phần thân nón dưới

Lấy phần nón có các rãnh hình chữ U ở hai bên và đặt thẳng đứng.

2. Lắp vòng đệm (ring)

Trượt vòng đệm từ trên xuống phần thân nón sao cho các chi tiết hình chữ U khớp vào rãnh của vòng đệm.

3. Chèn phần nón khóa trên

Lấy phần nón phía trên và chèn từ phía dưới lên.

Uốn nhẹ các chân ra phía ngoài, sau đó đẩy chúng vào vị trí sao cho các chốt khớp vào lỗ trên vòng đệm.

Bước cuối cùng này sẽ khóa chặt cả ba bộ phận lại với nhau, tạo thành một chiếc nón cứng cáp.

Lưu ý: Đối với phiên bản V3.0, nón sử dụng hai thành phần khóa và vòng đệm có các khe cắm tương ứng. Dù chưa được kiểm nghiệm thực tế nhưng nó sẽ hoạt động ổn định giống như phiên bản nón dày 10mm.

Coi thêm Ẩn bớt

Thông số in

Định dạng
3mf
Số file mô hình
9
Tổng dung lượng
94,6 KB
File lớn nhất
17 KB
