Vòng đệm nối dài (Riser) cho máy sấy nhựa Steba ED 5

Tổng quan

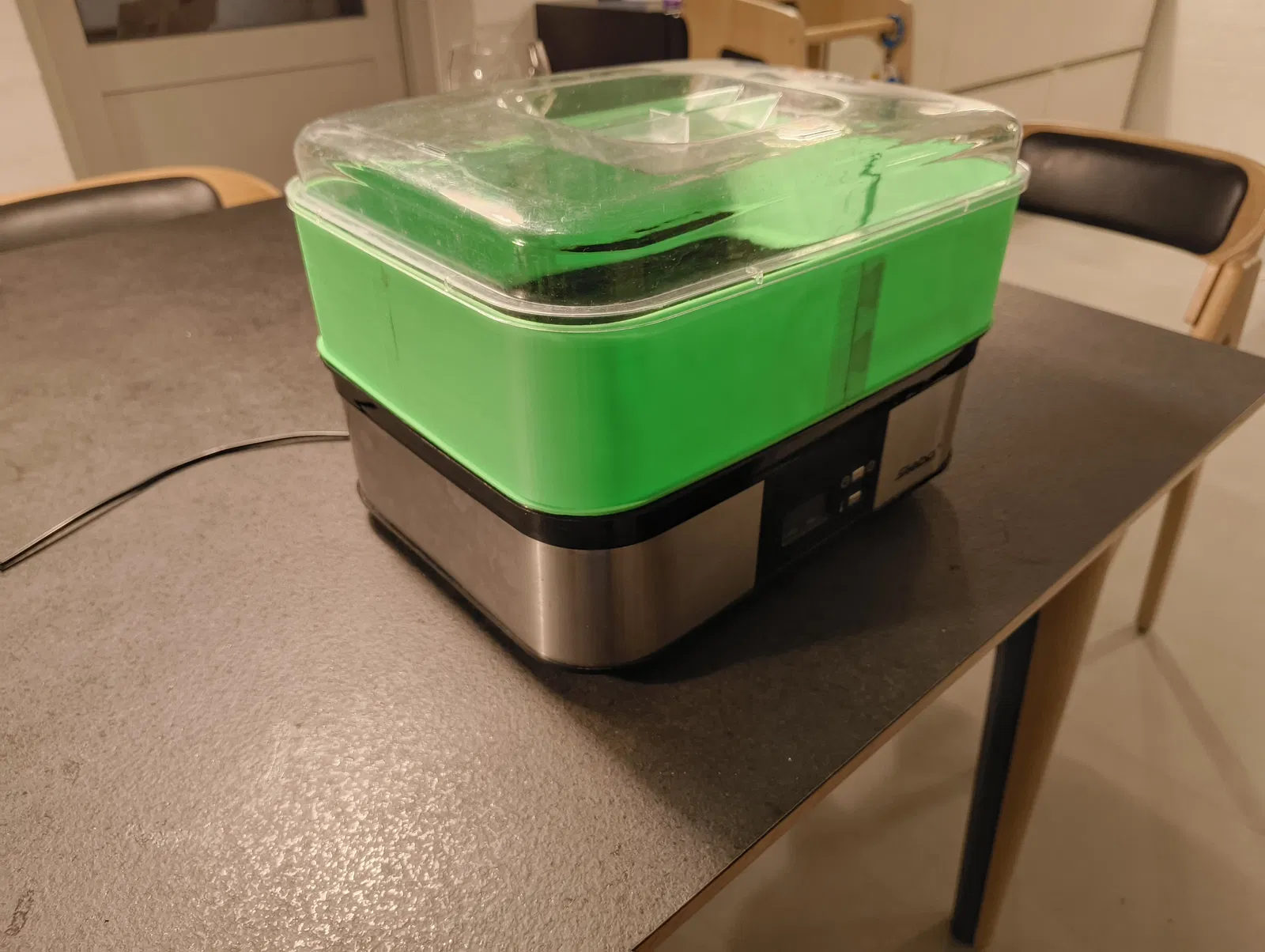

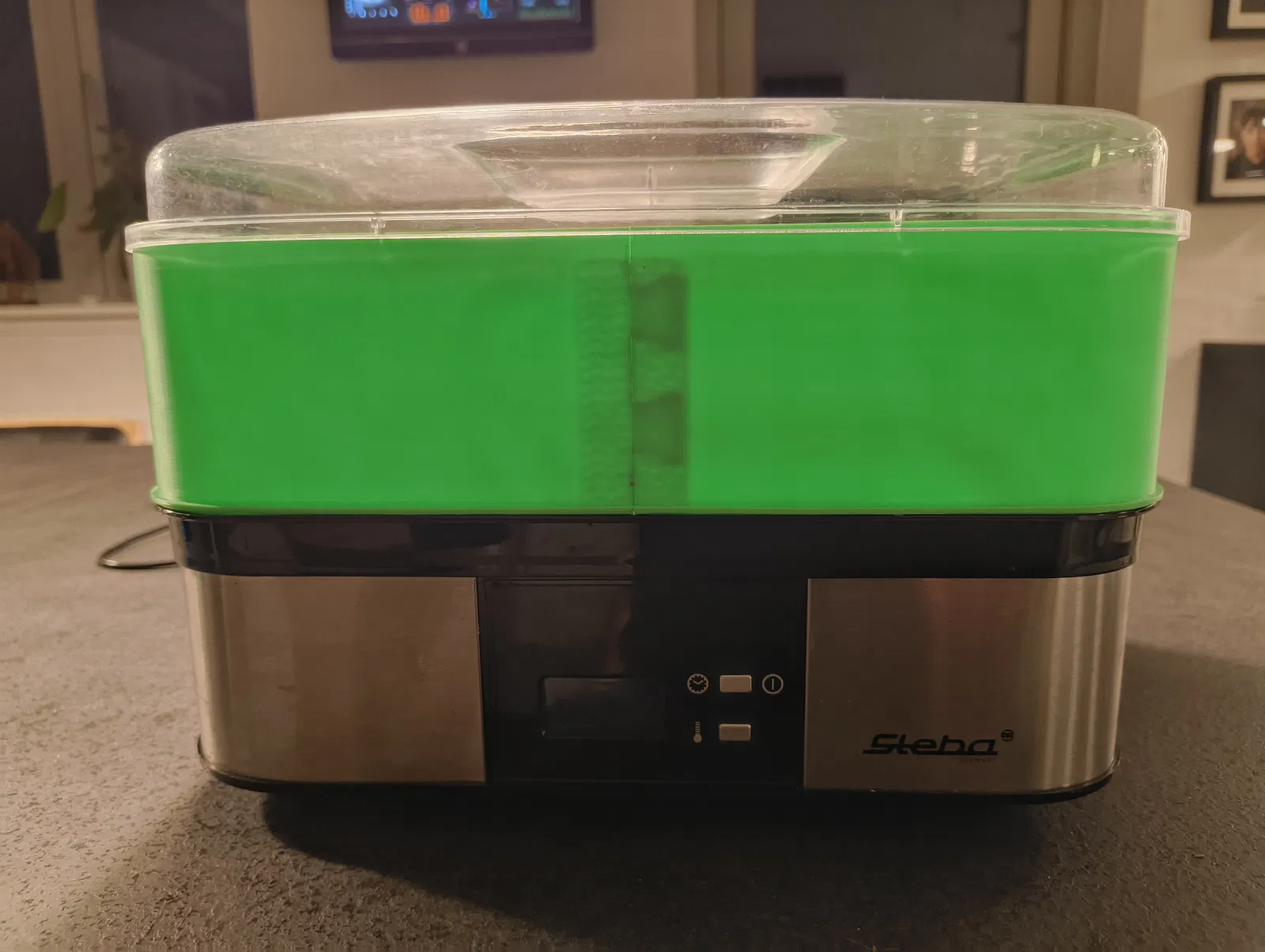

Đây là vòng đệm nối dài (extension riser) dạng mô-đun cao 80mm được thiết kế dành riêng cho máy sấy thực phẩm Steba ED 5. Phụ kiện này giúp tăng chiều cao cho máy, cho phép bạn dễ dàng đặt các cuộn nhựa in 3D tiêu chuẩn 1kg vào bên trong để sấy (rất lý tưởng cho PETG, TPU, ABS/ASA hoặc Nylon) mà không cần phải chỉnh sửa hay cắt gọt các khay sấy gốc của máy.

Thiết kế

Mô hình được thiết kế dựa trên các nguyên tắc kỹ thuật chuẩn xác để đảm bảo lắp ráp vừa khít và dễ dàng:

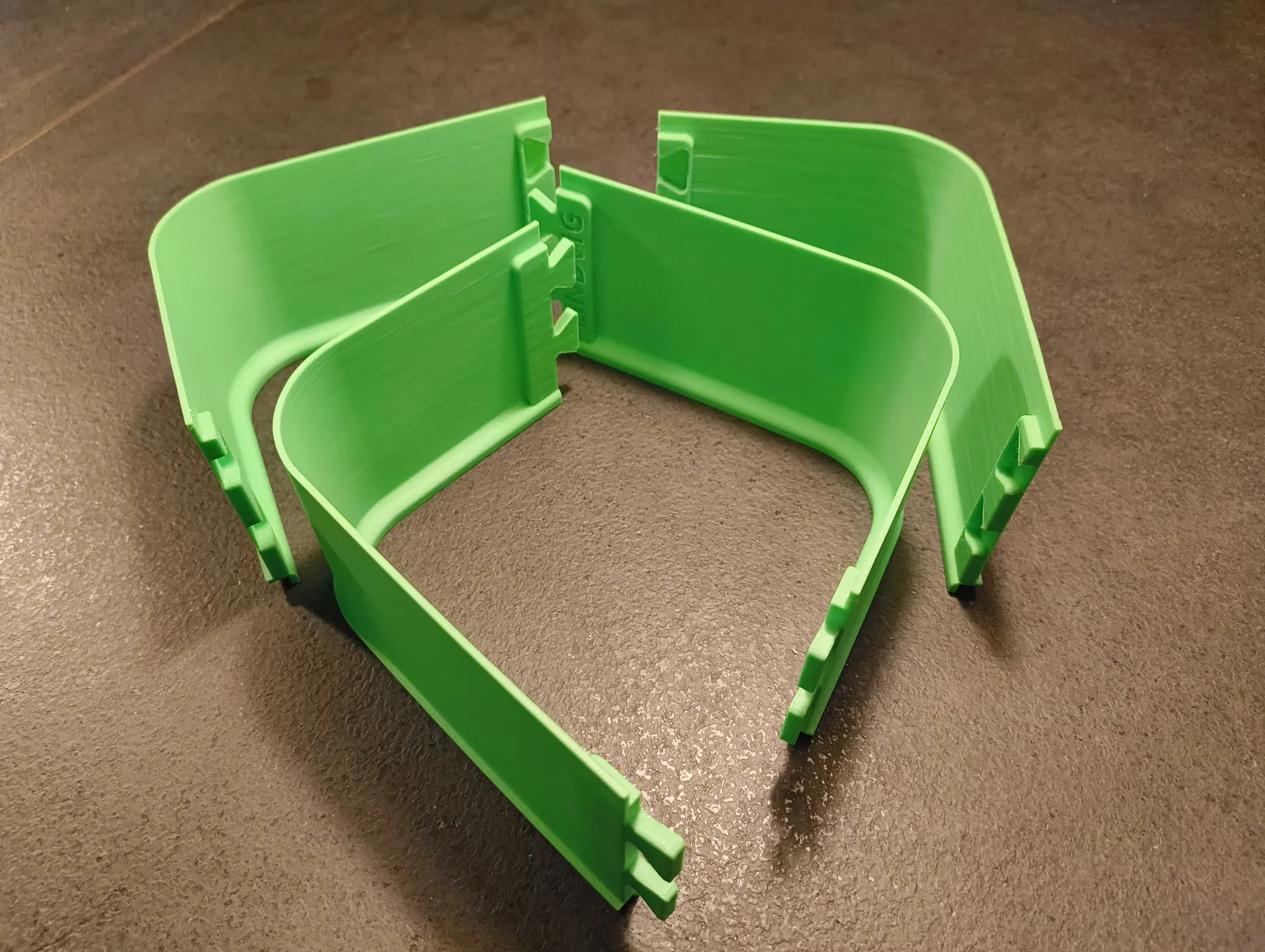

• Thiết kế mô-đun 4 phần: Vừa vặn hoàn hảo trên các bàn in kích thước 256x256mm (như Bambu Lab hoặc Elegoo Centauri Carbon).

• Khớp nối đuôi én ẩn (Blind Dovetail): Các góc được kết nối bằng khớp đuôi én ẩn. Thiết kế này mang lại độ bền cơ học cực cao trong khi vẫn giữ cho vẻ ngoài trông gọn gàng và chuyên nghiệp.

• Lắp ráp thông minh (Poka-yoke): Các bộ phận được phân loại rõ ràng là 'Nam' (Phần A có mộng) và 'Nữ' (Phần B có lỗ mộng). Bạn chắc chắn sẽ không thể lắp sai vòng đệm này.

• Dung sai tích hợp: Các khớp nối được thiết kế với độ hở chỉ 0.10 mm, đảm bảo khớp chặt chẽ và có thể dùng thêm vài giọt keo dán sắt (CA glue) để cố định vĩnh viễn.

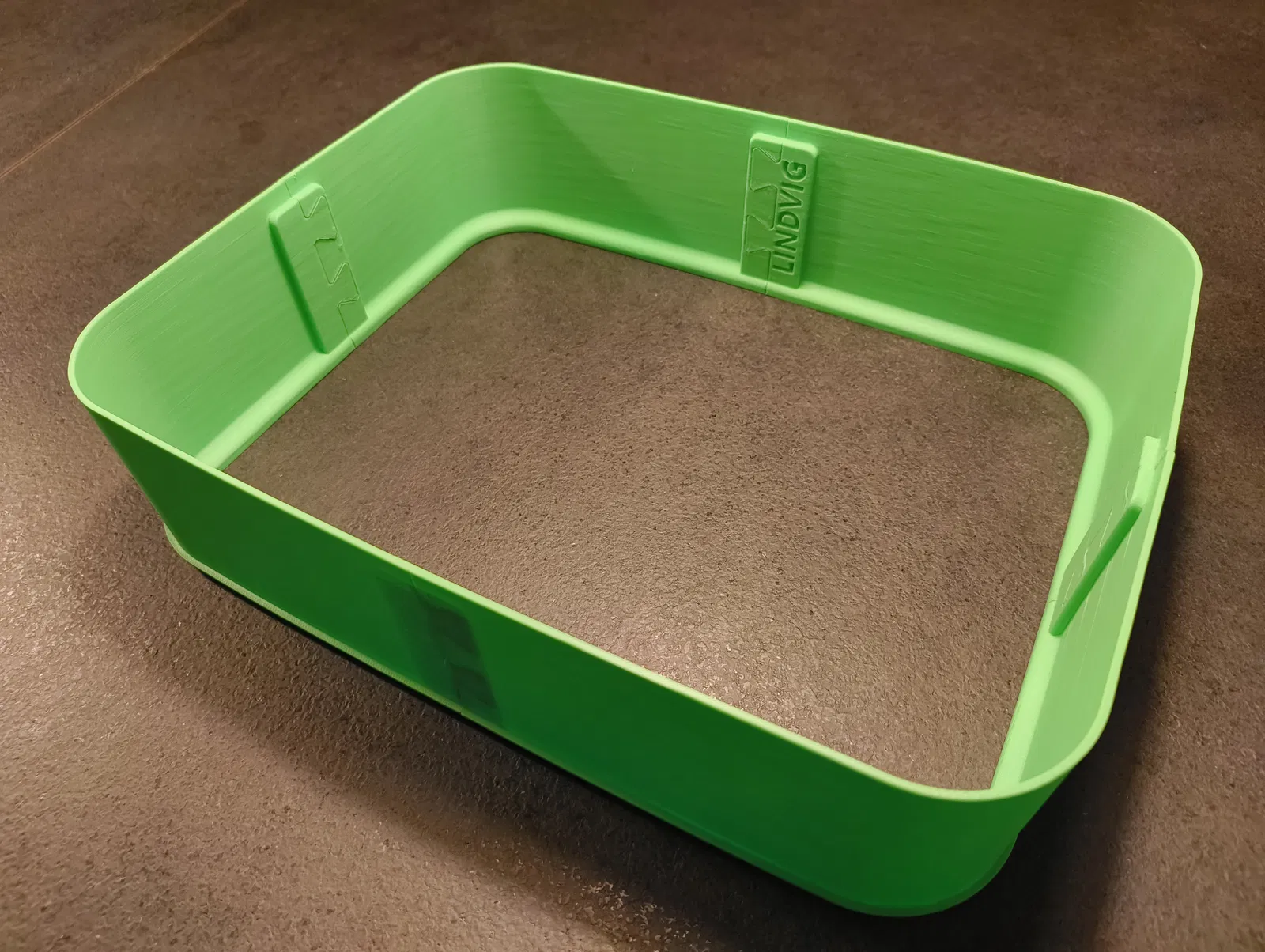

• Thông tin nhận diện: Các phần gia cố bên trong có dập nổi chữ "LINDVIG" và "STEBA ED 5" để dễ dàng nhận biết.

Hướng dẫn in ấn

Để có kết quả sắc nét nhất, đặc biệt là với phần chữ dập nổi và các góc khớp đuôi én, hãy tuân theo các cài đặt sau:

• Chất liệu: Khuyến khích dùng PETG, ASA hoặc ABS. Máy sấy hoạt động ở nhiệt độ lên đến 70°C, nên nếu dùng PLA thông thường sẽ bị biến dạng và hỏng theo thời gian.

• Wall Generator: Thiết lập máy in của bạn dùng trình tạo tường Arachne (thay vì Classic). Điều này đảm bảo chữ dập nổi và các góc sắc cạnh của khớp đuôi én được in hoàn hảo, không có lỗ hổng siêu nhỏ.

• Supports: Dùng Tree support (tự động). Dù mô hình được đặt phẳng trên bàn in, chúng vẫn cần có hỗ trợ ở các góc khay để đỡ phần khớp đuôi én.

• Hướng in: Đặt tất cả các bộ phận sao cho mặt phẳng nằm trực tiếp trên bàn in.

Lắp ráp

1. In 1 phần A - LINDVIG (Nam), 1 phần A - STEBA ED 5 (Nam), 2 phần B (Nữ), 1 giá đỡ con lăn.
2. Bôi một lượng nhỏ keo dán sắt (CA glue) hoặc keo epoxy vào bên trong các khớp nối đuôi én.
3. Trượt các phần của vòng đệm lại với nhau trên một mặt phẳng để đảm bảo sự cân bằng.
4. Đợi keo khô hoàn toàn trước khi đặt vòng đệm đã lắp ráp lên máy sấy.

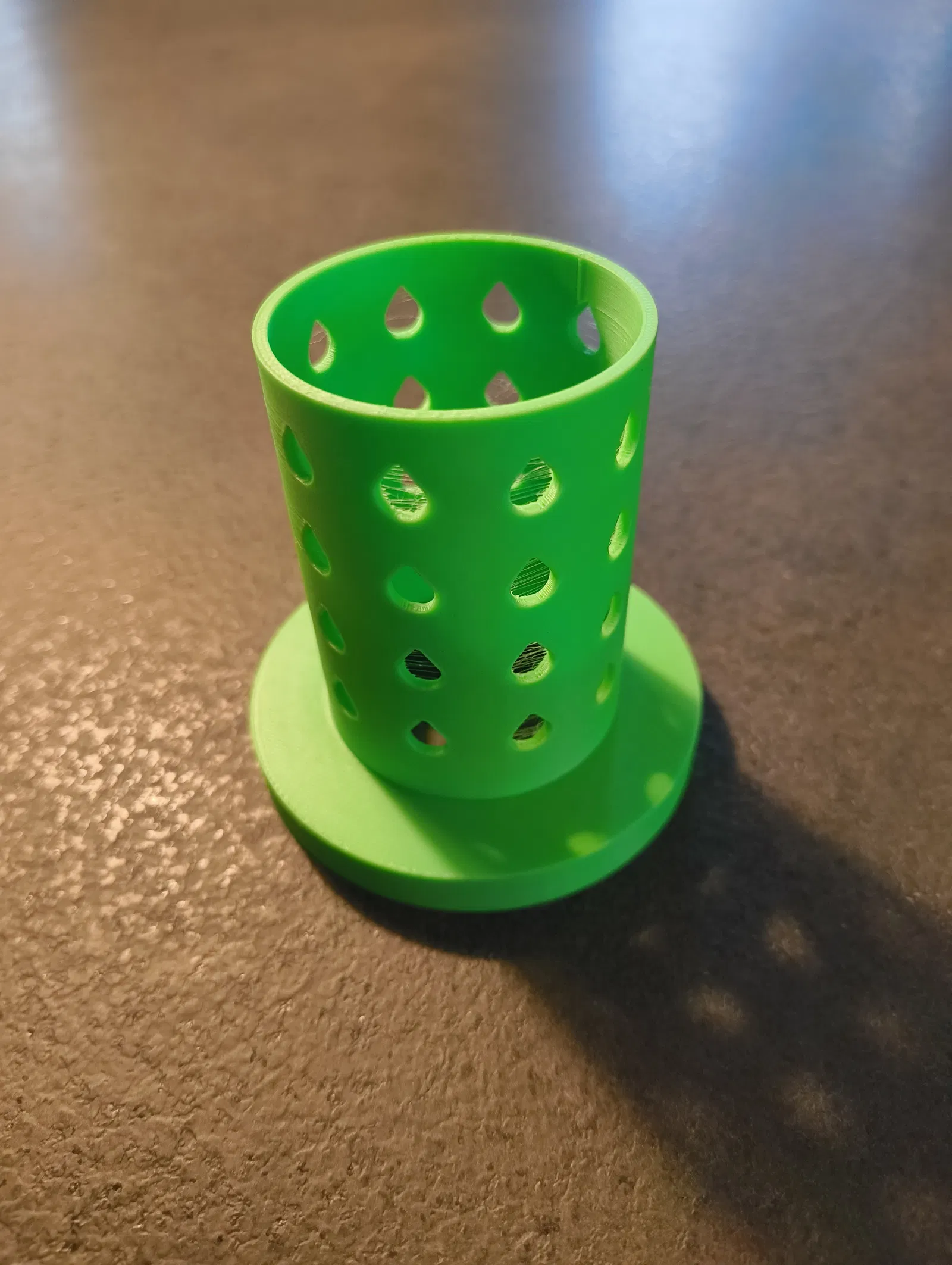

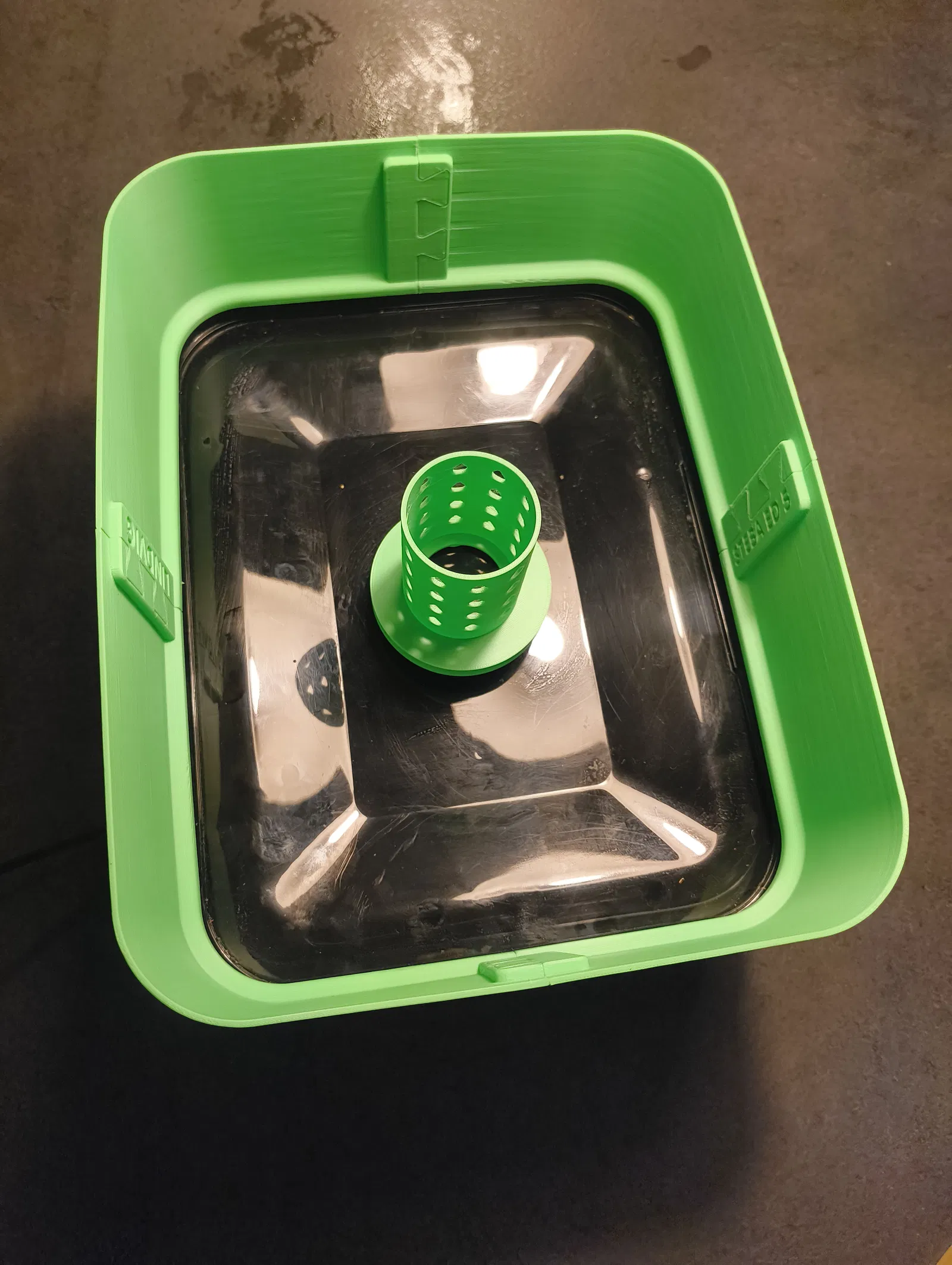

5. Đặt giá đỡ con lăn vào giữa máy sấy, lắp cuộn nhựa vào và đậy nắp máy lại.
