Giá đỡ công tắc kép cho Flashforge AD5X – Gắn cạnh trái (Nguồn / LED / Điều khiển quạt)

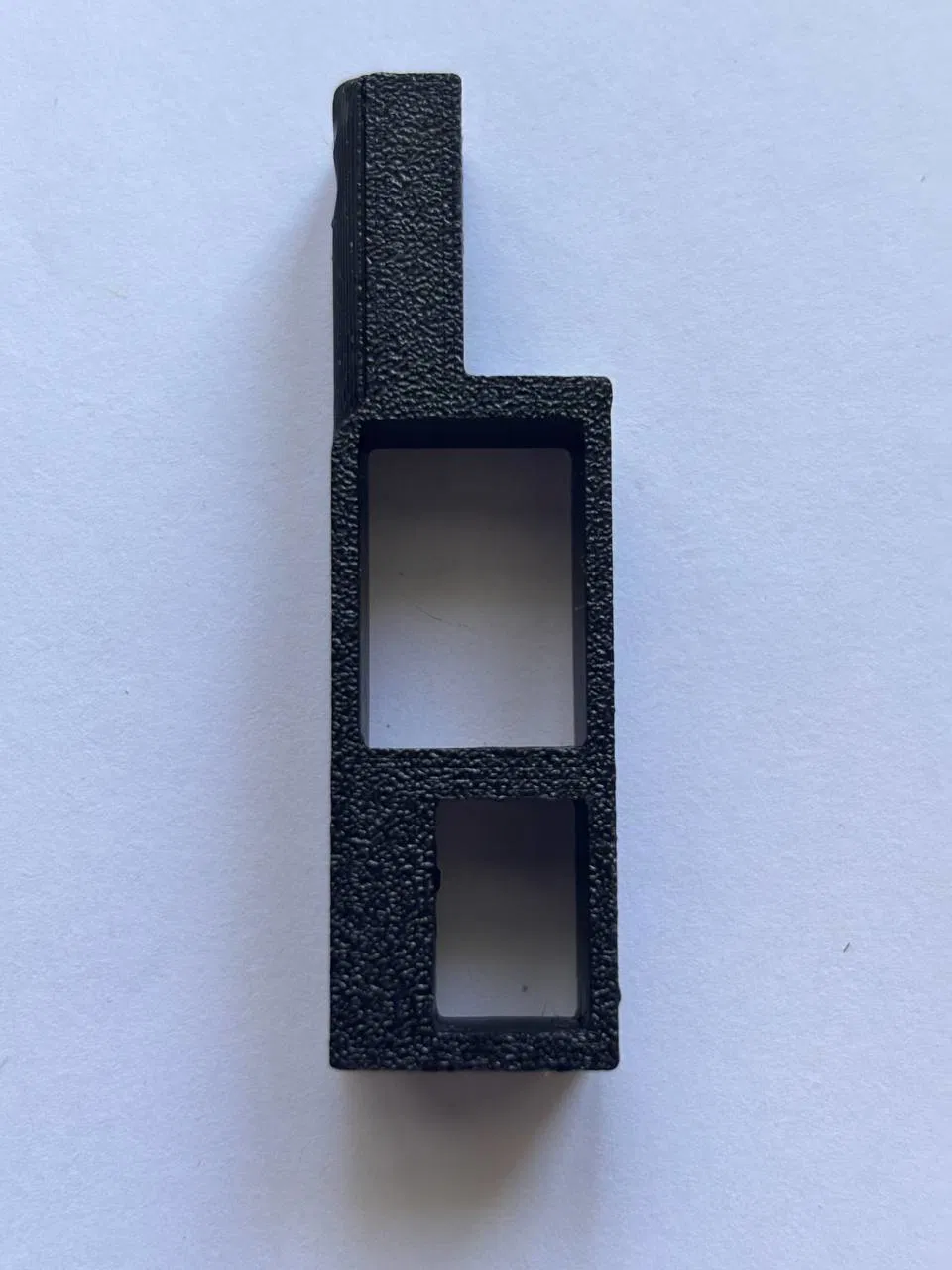

Mẫu thiết kế này là một giá đỡ công tắc kép được thiết kế riêng cho cạnh trái của máy in Flashforge AD5X.

Giá đỡ này cho phép bạn lắp đặt hai công tắc vật lý để điều khiển thuận tiện các chức năng khác nhau. Cấu hình thông dụng:

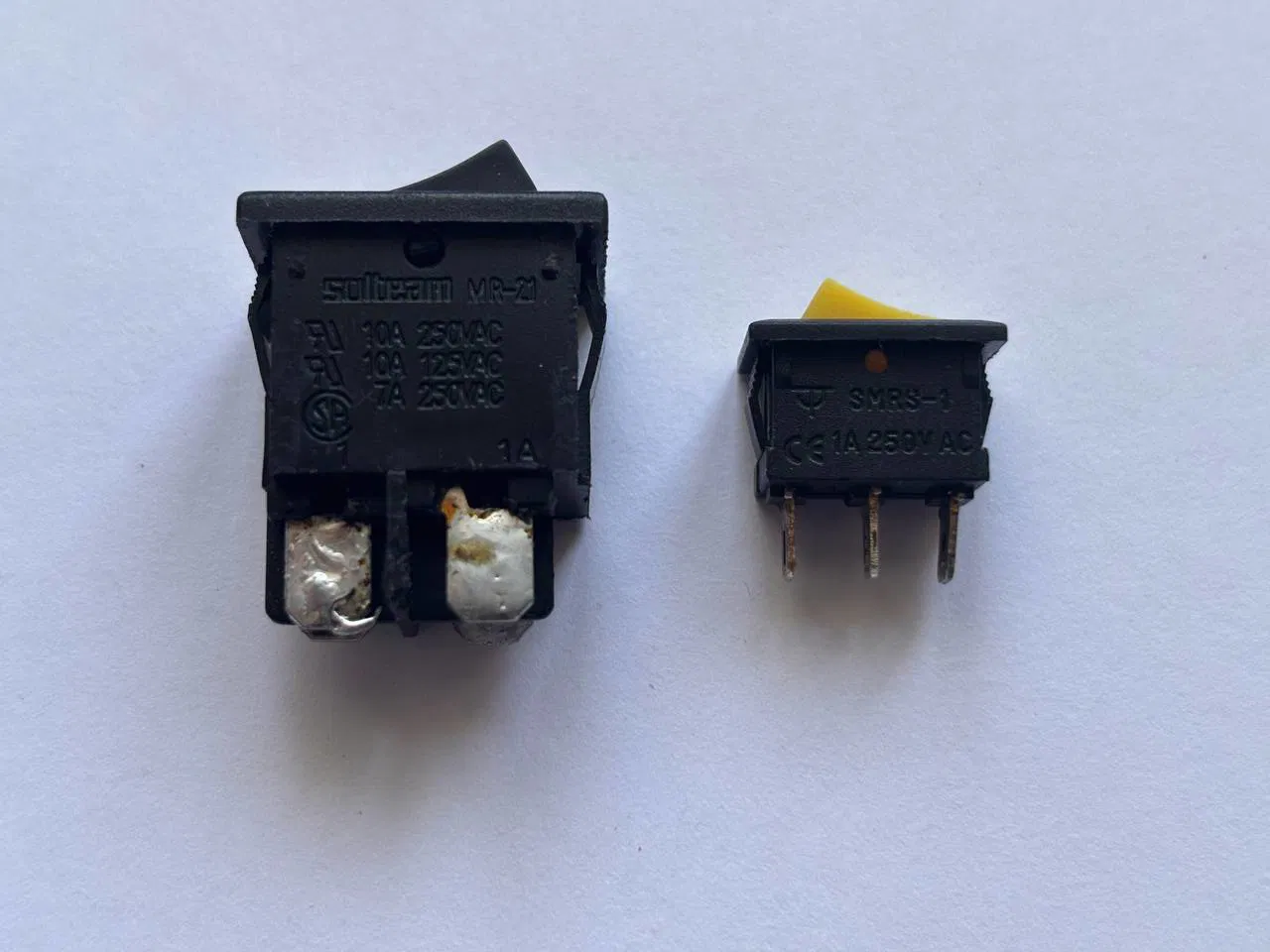

• Công tắc MR-21 — dùng cho nguồn máy in
• Công tắc SMRS-1 — dùng cho đèn LED hoặc quạt tản nhiệt bổ sung

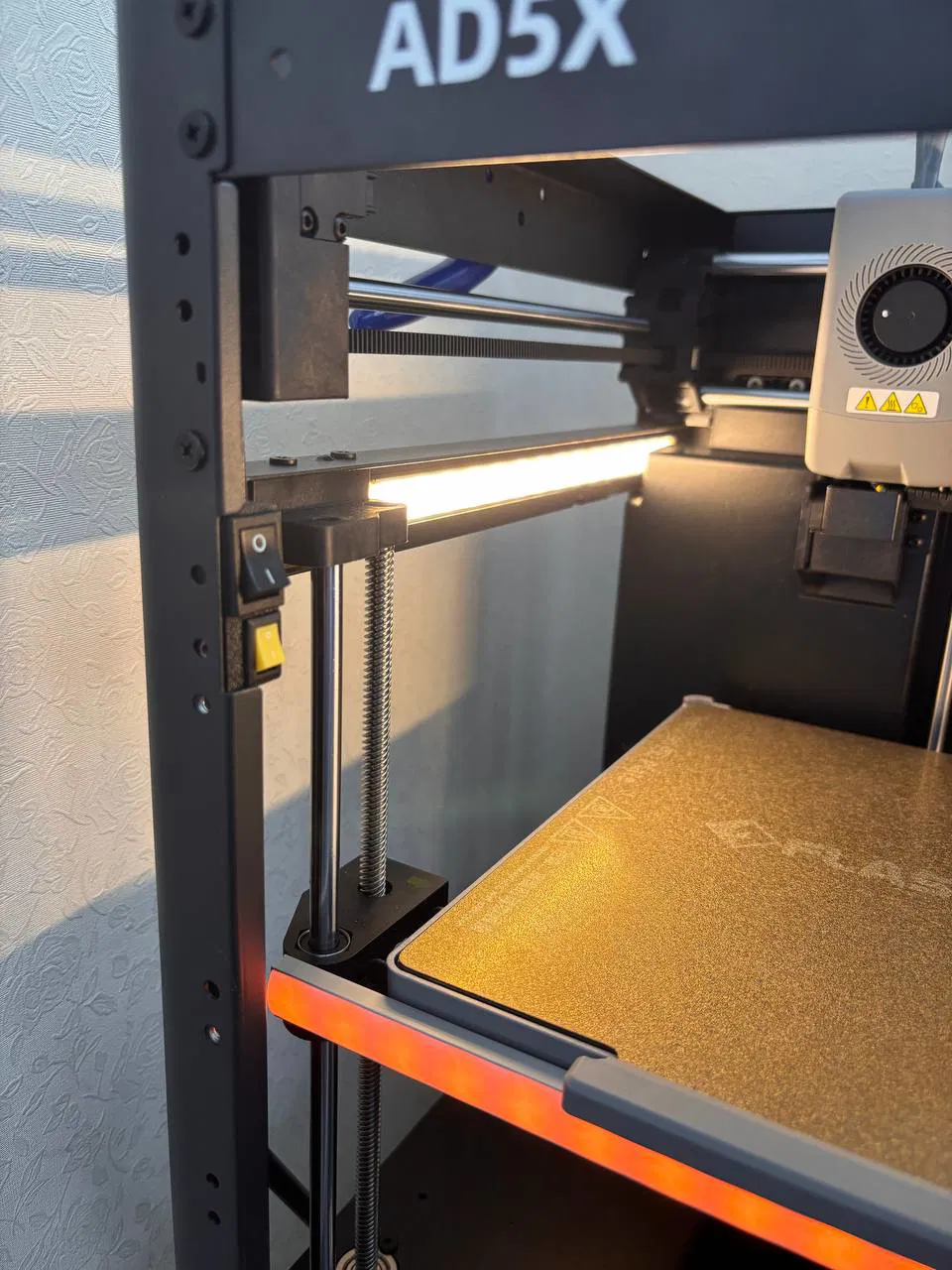

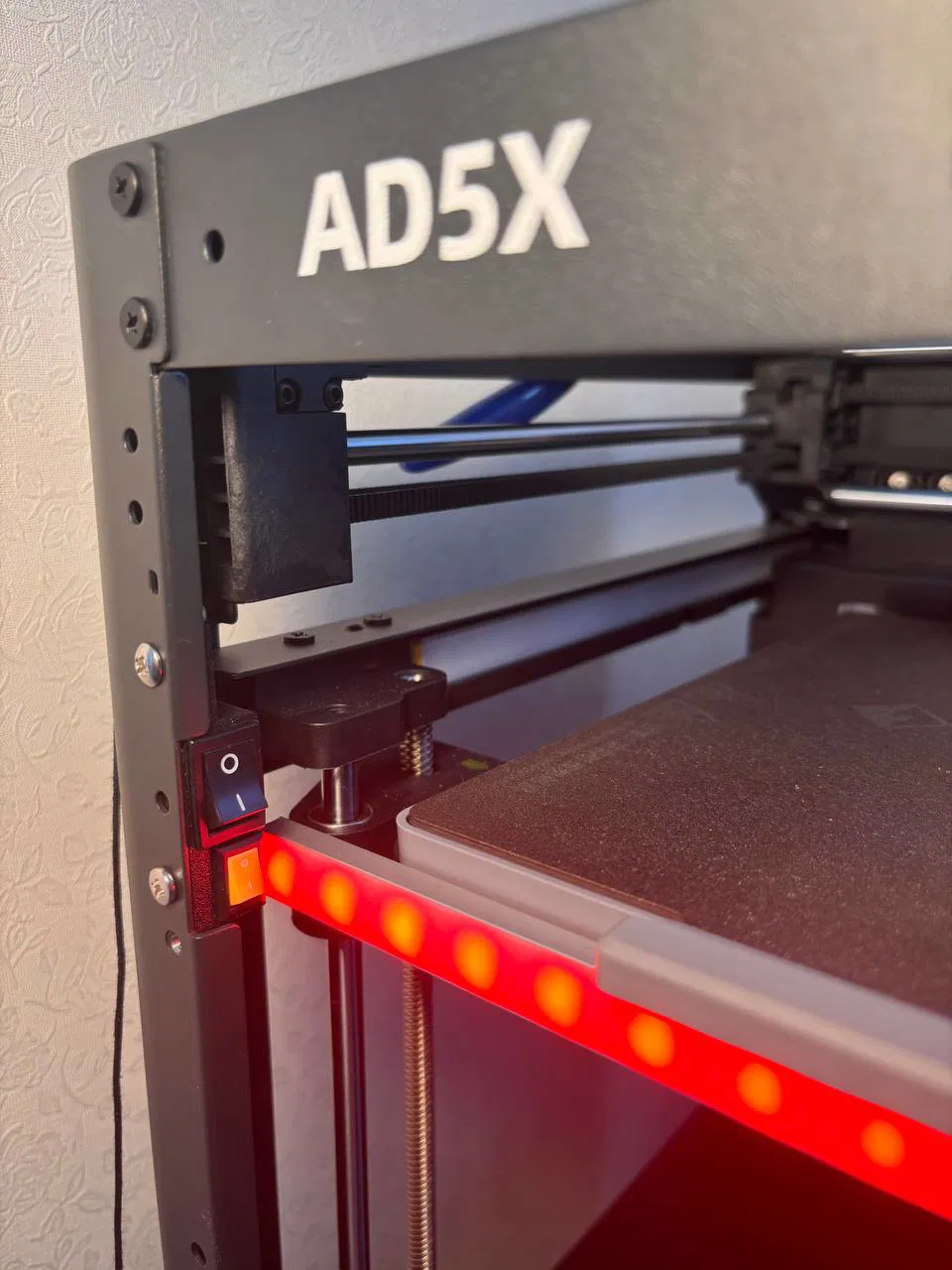

Giá đỡ được gắn gọn gàng vào cạnh trái của khung máy in, giúp bạn thao tác với các công tắc dễ dàng mà vẫn giữ cho máy móc trông ngăn nắp, gọn gàng.

Phần cứng cần thiết

• 2× Ốc cấy nhiệt (M4 heat-set threaded brass inserts)
• 2× Ốc M4
• 1× Công tắc MR-21
• 1× Công tắc SMRS-1

Lưu ý khi in

• Không cần dùng support
• Chiều cao lớp in (layer height) khuyến nghị: 0.2 mm
• Chất liệu: PLA hoặc PETG

Hướng dẫn lắp đặt

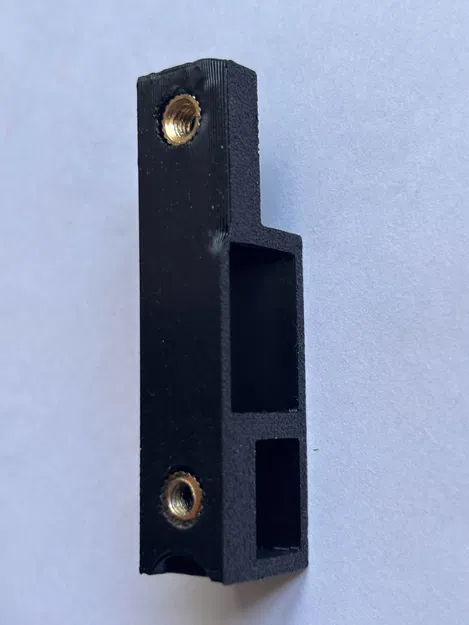

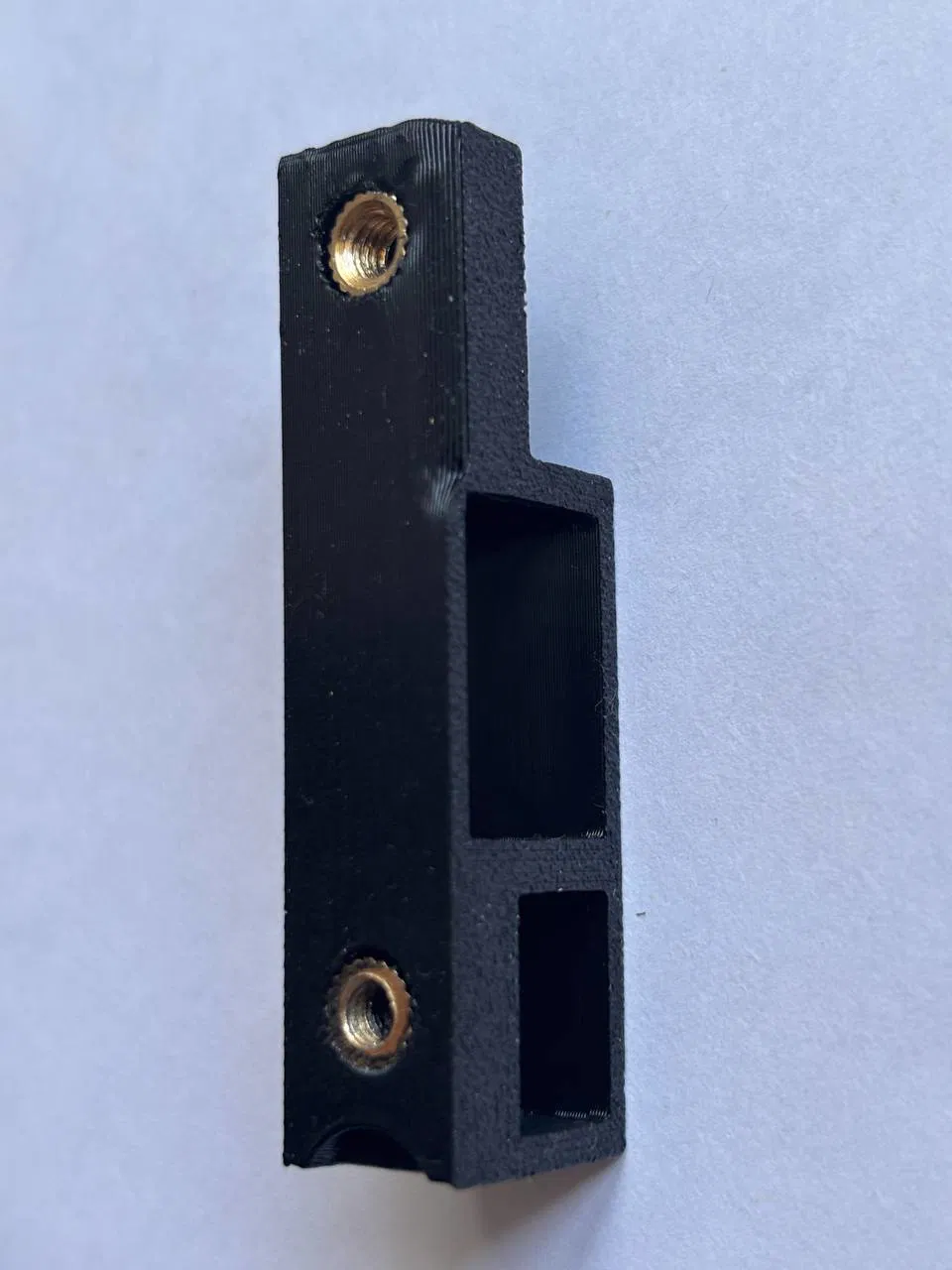

1. Lắp các ốc cấy nhiệt M4 vào phần nhựa đã in.

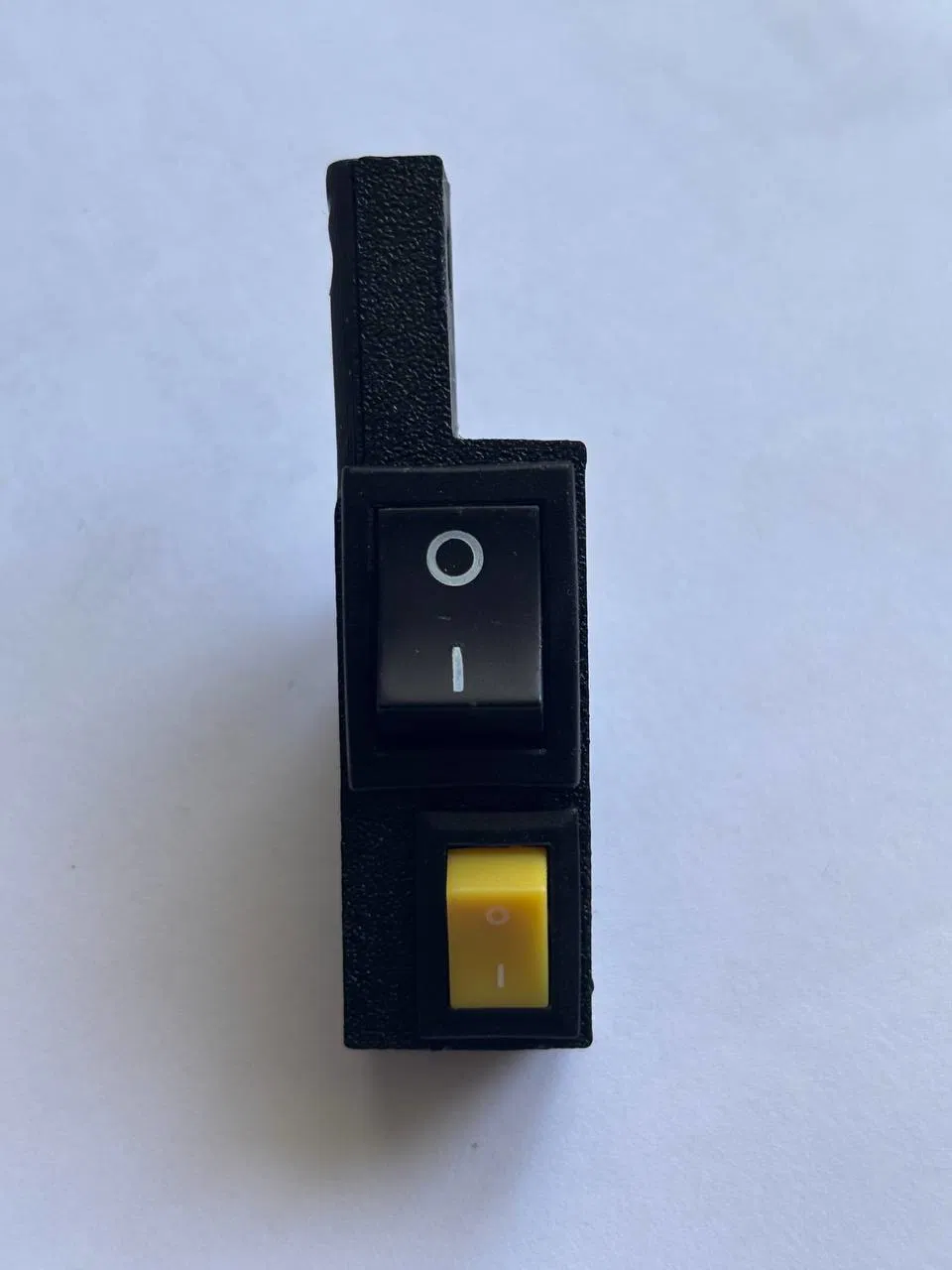

2. Gắn cả hai công tắc (MR-21 và SMRS-1) vào giá đỡ.
3. Gắn giá đỡ vào cạnh trái của máy in bằng ốc M4.
4. Kết nối dây điện tùy theo nhu cầu sử dụng của bạn (nguồn / LED / quạt).
