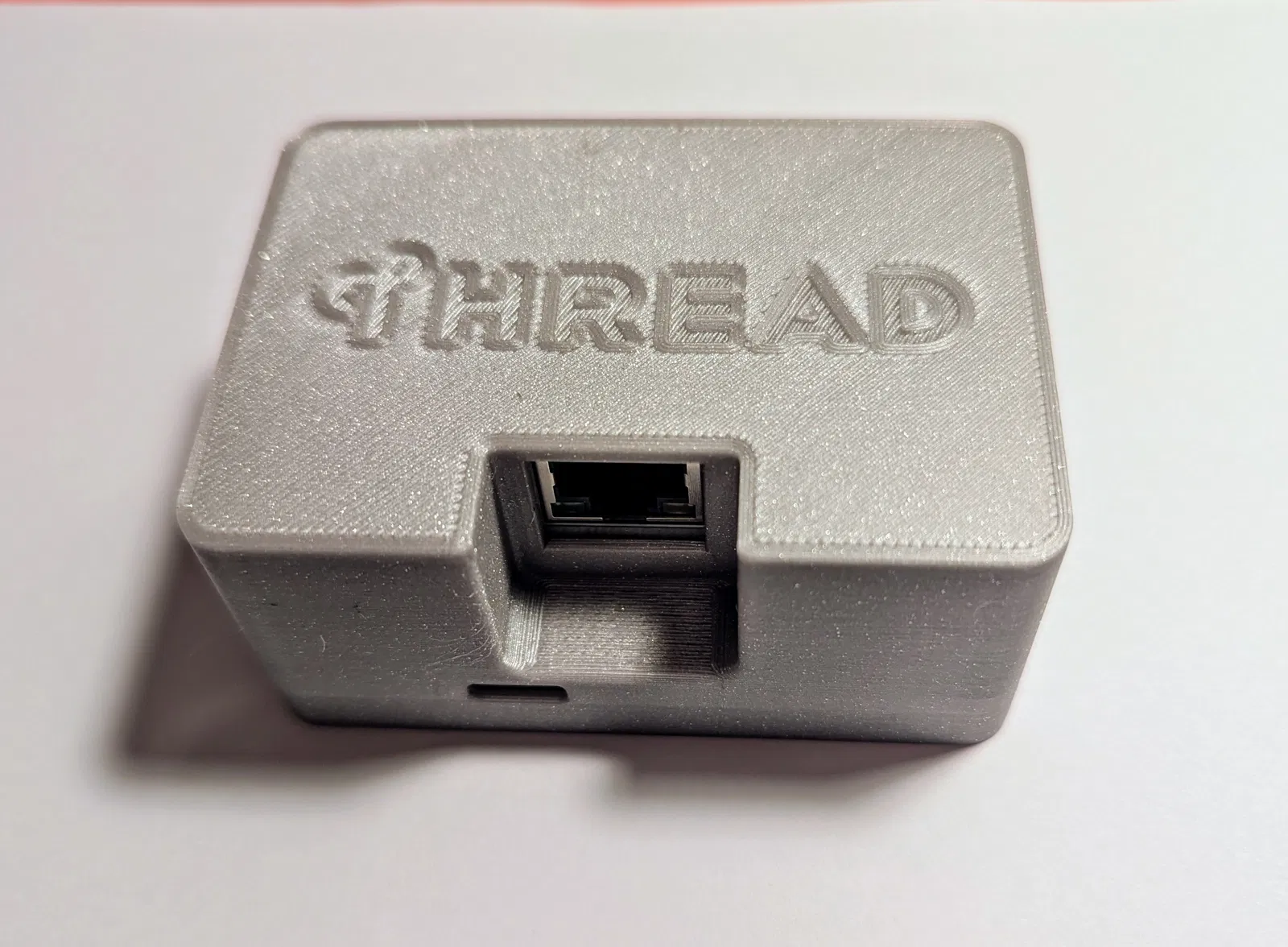

Vỏ hộp ESP Thread Border Router (Ethernet)

Đây là mẫu vỏ hộp (case) dành cho ESP Thread Border Router có gắn kèm bo mạch Ethernet mở rộng. Thiết bị Border Router này do Espressif phát triển, bao gồm hai chip SoC là ESP32-S3 và ESP32-H2. Nó có thể đóng vai trò làm Thread Border Router thông qua việc sử dụng OpenThread Border Router. Mẫu vỏ này được thiết kế để tương thích với bo mạch Ethernet của Espressif.

• Thông tin phần cứng: https://docs.espressif.com/projects/esp-thread-br/en/latest/hardware_platforms.html#ethernet-based-thread-border-router
• OpenThread: https://openthread.io/guides/border-router/espressif-esp32

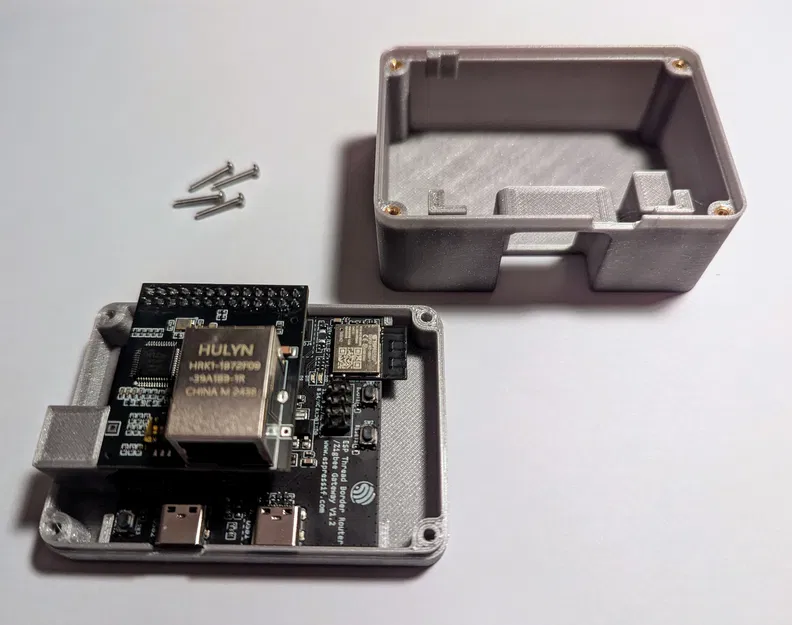

Vỏ hộp được cố định bằng 4 con ốc. Mình có sử dụng thêm ốc cấy (threaded inserts). Bạn có thể tùy chỉnh file STEP đính kèm nếu không muốn dùng ốc cấy hoặc muốn thay đổi kích thước ốc. Các linh kiện mình đã sử dụng:

• 4x ốc M2 x 12
• 4x ốc cấy Rutex M2 x 4

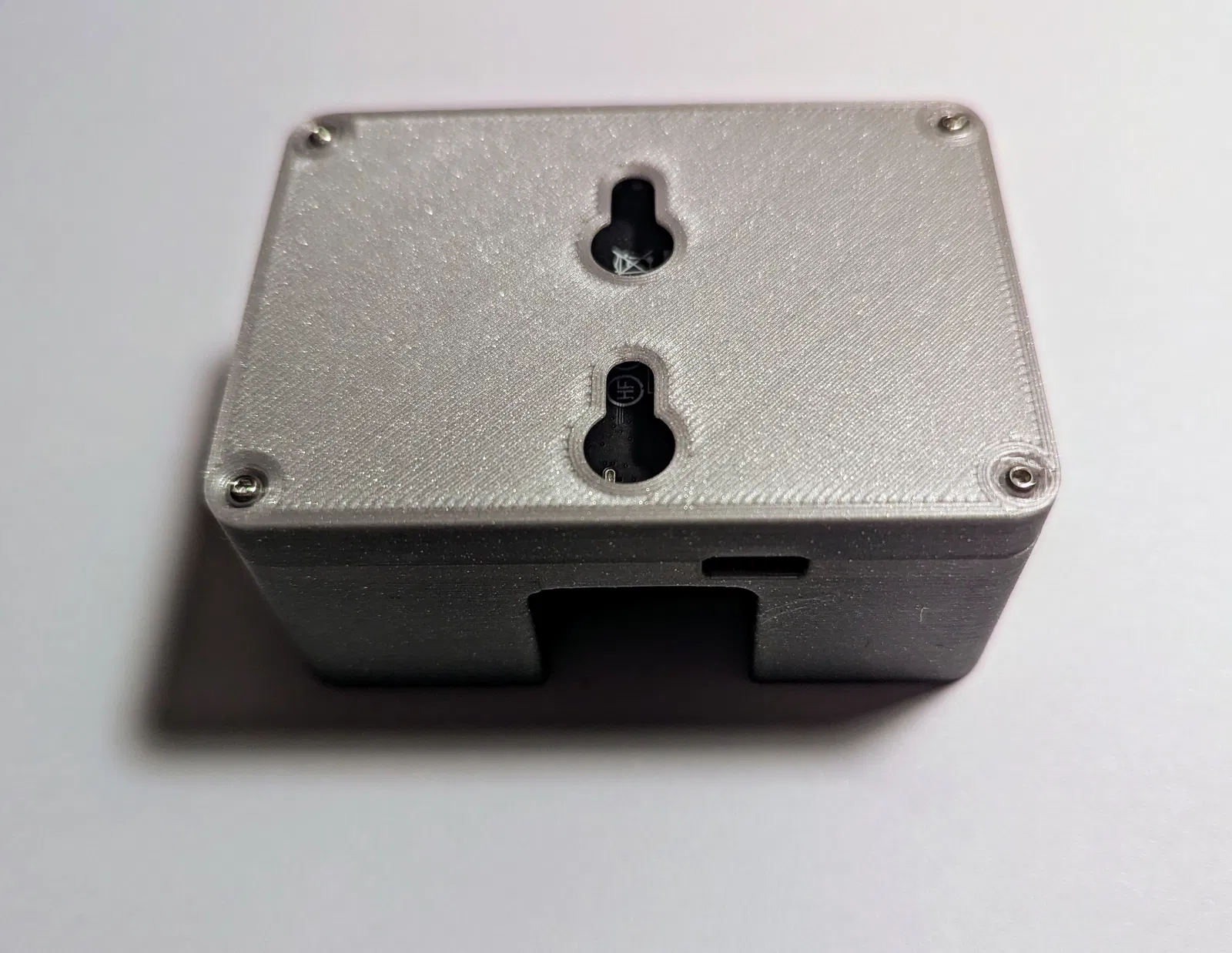

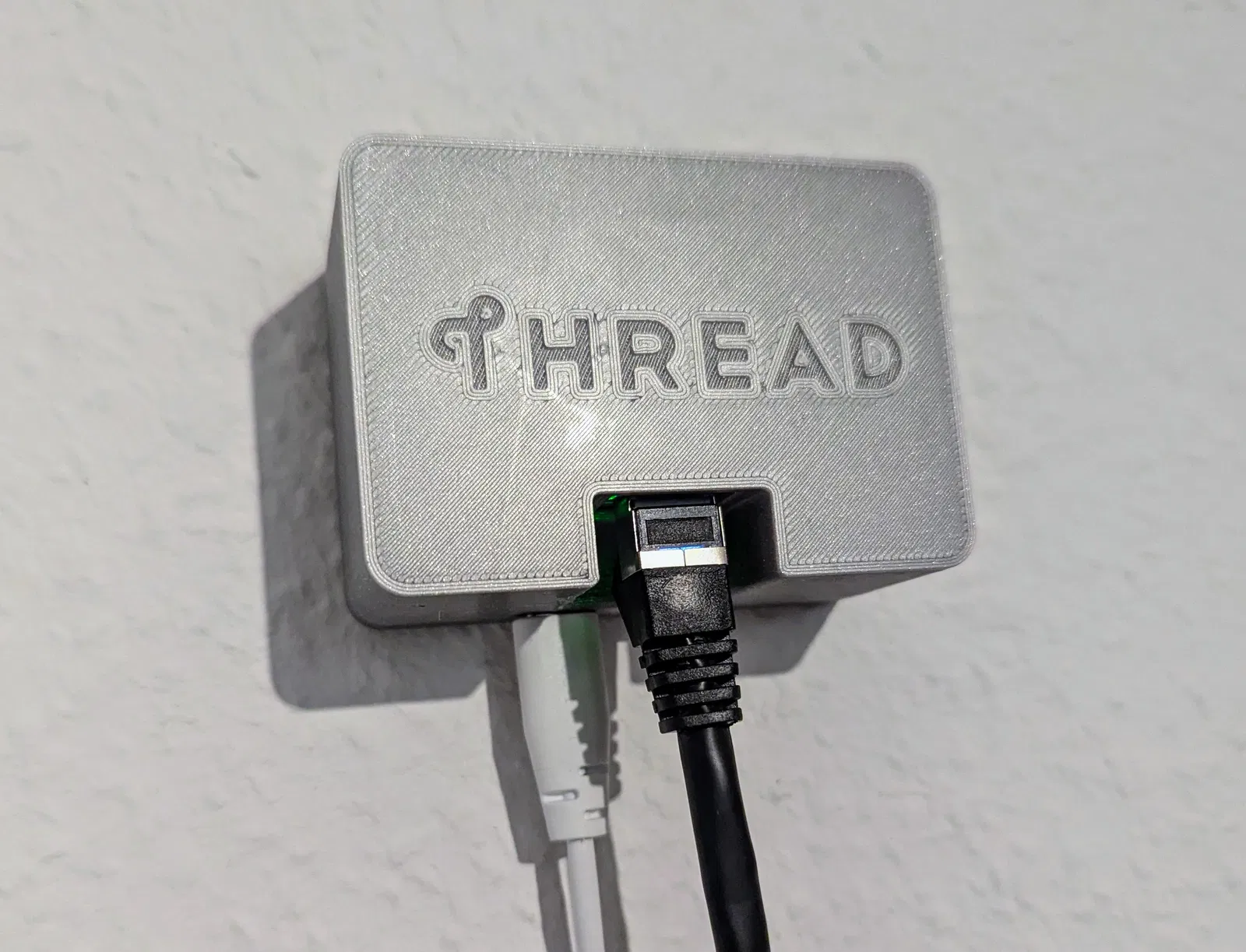

Ở mặt sau, mình đã thiết kế sẵn các lỗ để bắt vít treo tường bằng ốc M4. Khi in, mình sử dụng nhựa PLA với độ phân giải lớp in 0.2 mm và thiết lập 3 đường bao (perimeters).
