Giá đỡ điện thoại cho kính hiển vi

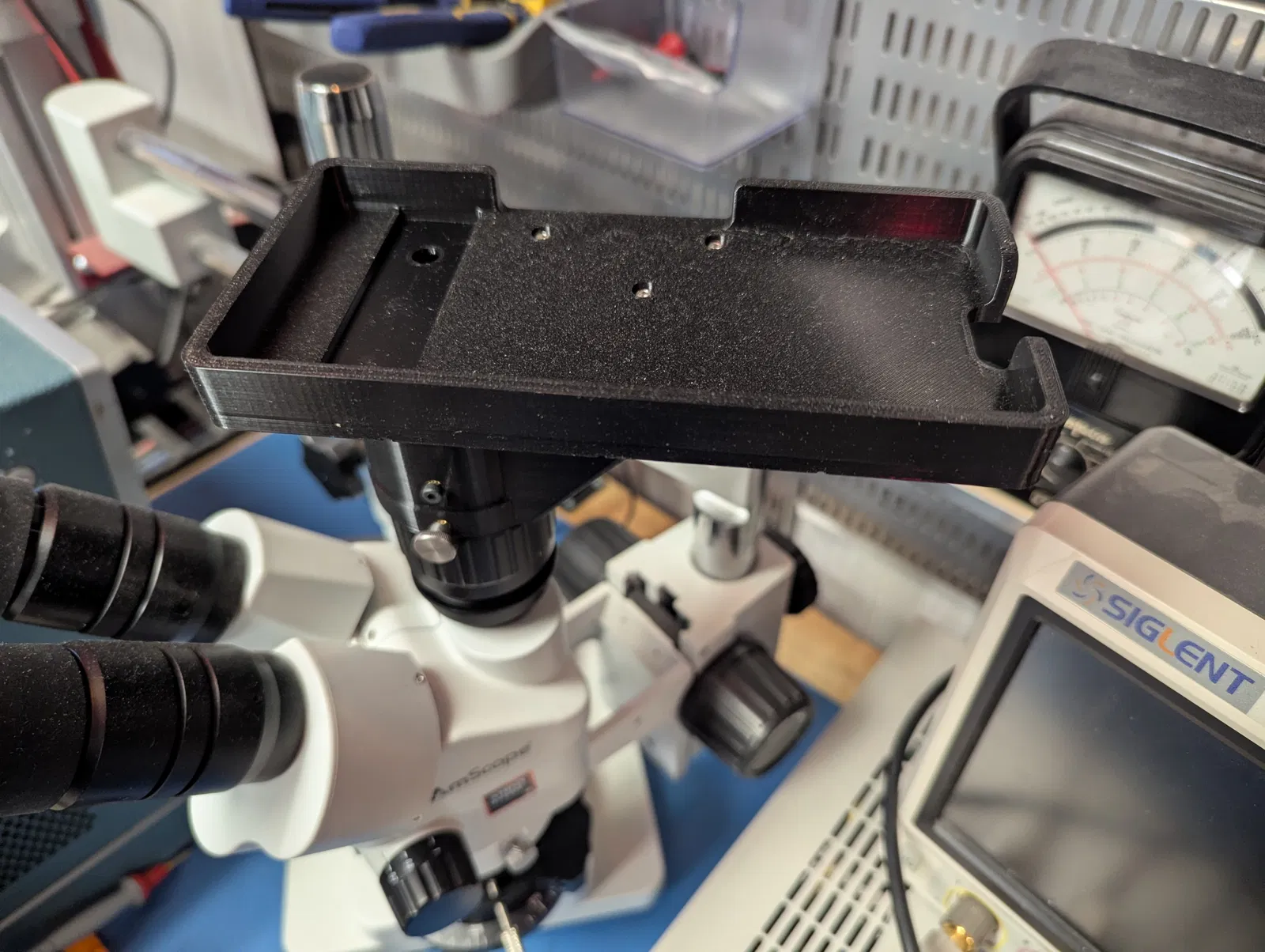

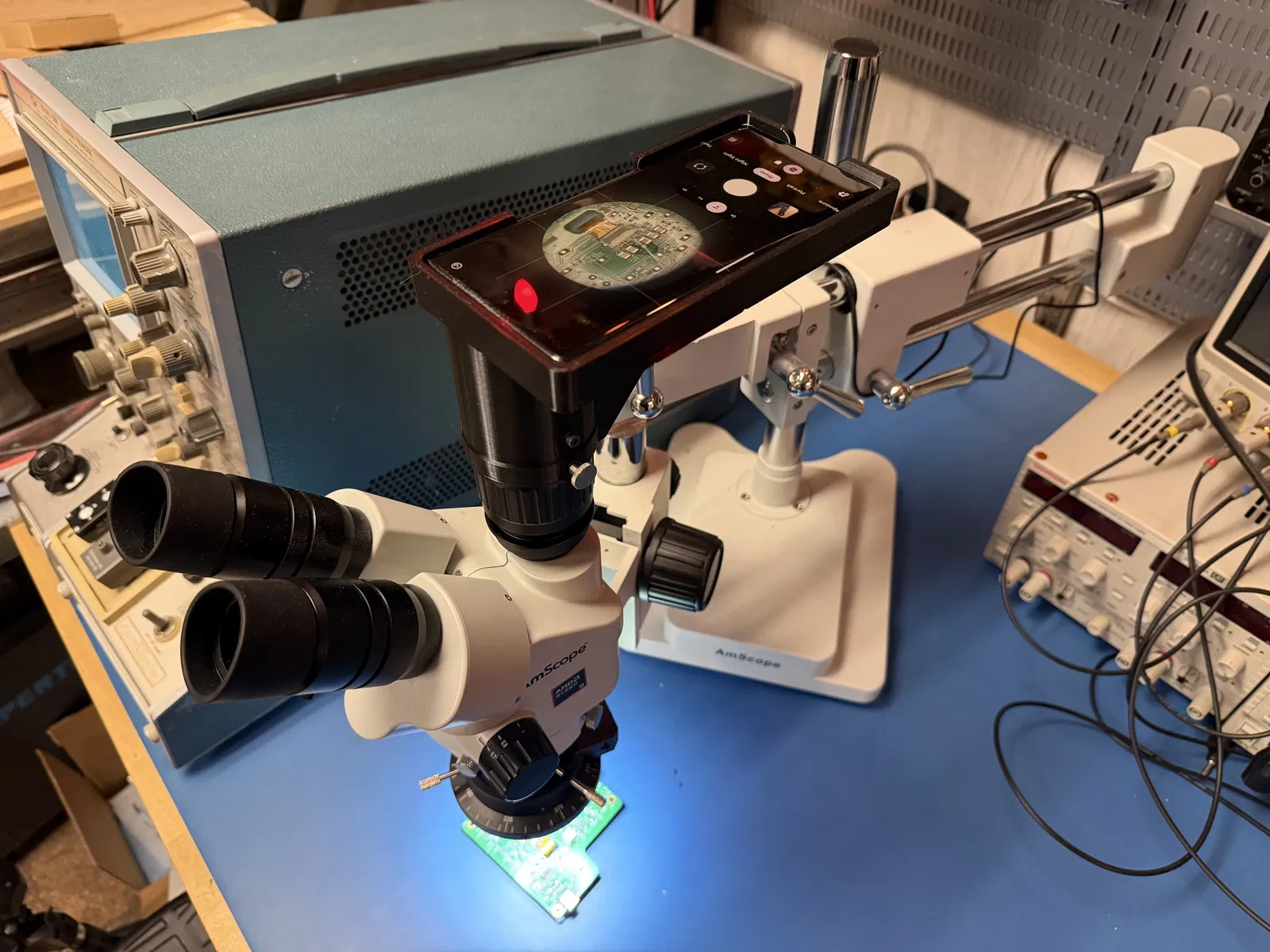

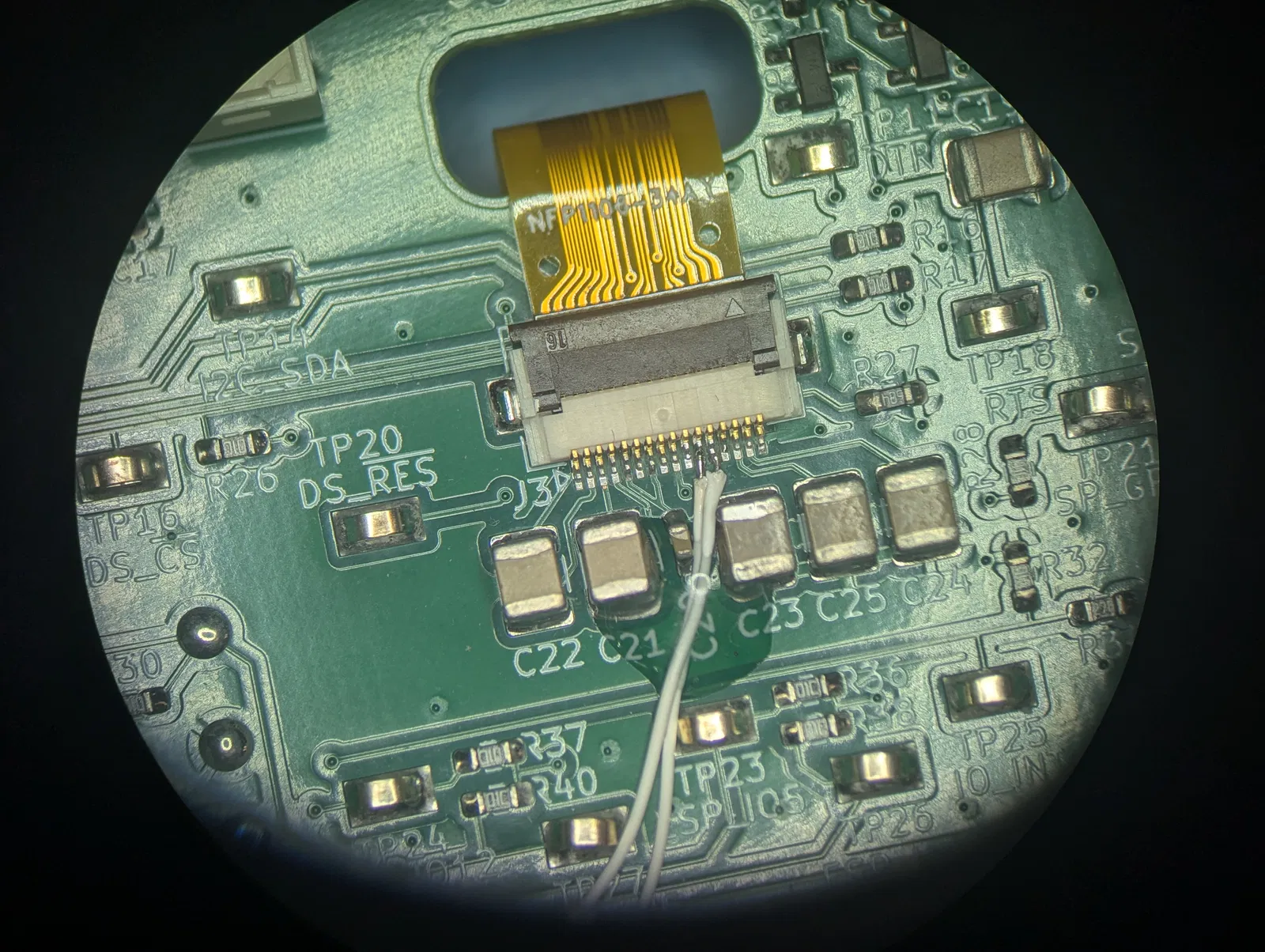

Mình thiết kế món này để gắn chiếc Pixel 7 Pro của mình vào cổng camera trên kính hiển vi AMScope. Mình muốn một giải pháp dễ sử dụng và ít tốn kém hơn so với việc mua một chiếc camera chuyên dụng. Mẫu này được tùy chỉnh riêng cho dòng điện thoại của mình, nên bạn cần chỉnh sửa lại nếu muốn dùng cho các loại điện thoại khác. Mình chia sẻ thiết kế này như một bản thử nghiệm (proof of concept) để mọi người có thể tham khảo và tùy biến thêm.

Đi kèm có một nắp che ống kính để bảo vệ khi không sử dụng. Nắp này hỗ trợ lắp nam châm 6mm x 2mm bằng cách ấn chặt, giúp gắn gọn vào thân kính khi đang soi.

Phần đế được gắn vào bộ điều chỉnh tiêu cự AMScope AD-C10-CX 1X để hỗ trợ lấy nét cho hệ thống.

Những gì bạn cần chuẩn bị:

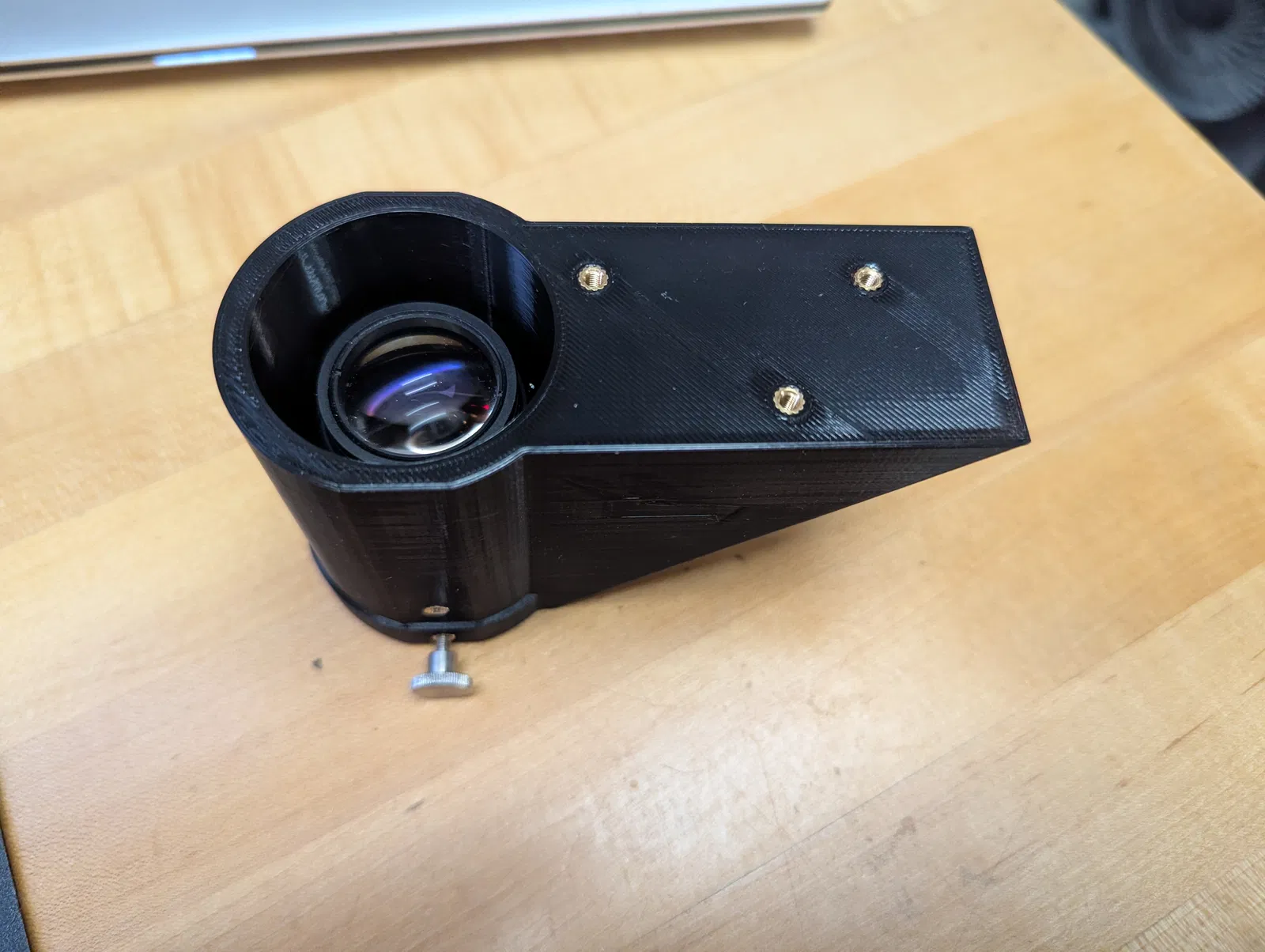

• 7x M3 heat set inserts (ốc cấy nhiệt): Tất cả đều được lắp vào phần đế.
• 2x Ốc vặn (Knurled thumb screws - mình dùng mã 92558A320), hoặc bất kỳ ốc M3 nào dài từ 10mm trở lên đều dùng được. Chúng dùng để cố định đế vào bộ điều chỉnh tiêu cự.

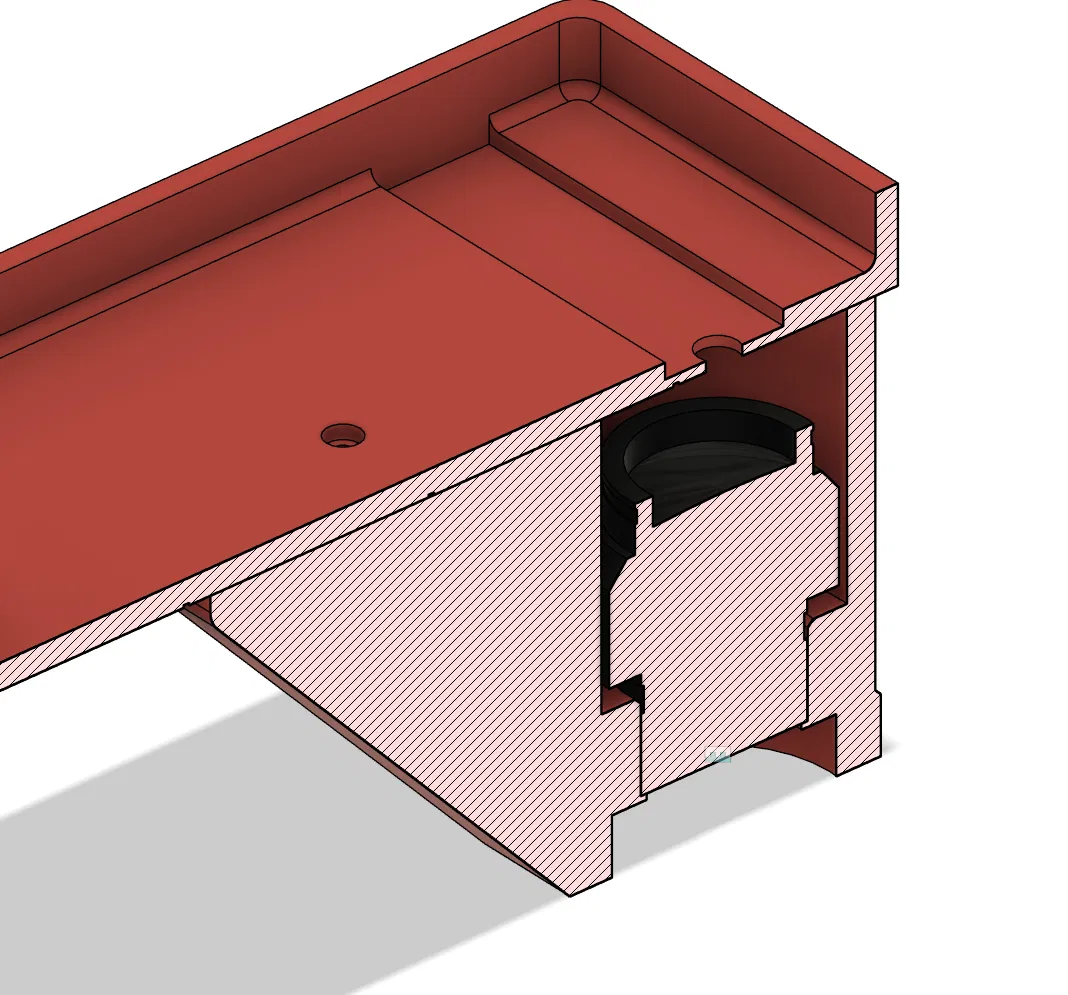

• 2x Ốc M3 dài 12mm hoặc hơn: Dùng để giữ ống kính bên trong.
• 3x Ốc đầu bằng M3 (Button head screws - mình dùng mã 92095A182). Bạn có thể dùng ốc dài hơn nhưng bắt buộc phải là loại đầu thấp (low profile) để điện thoại có thể nằm phẳng trong giá đỡ.
• 1x Thị kính (eye piece) dự phòng. Mình đã nâng cấp kính hiển vi lên loại góc rộng nên tận dụng thị kính cũ cho bộ gắn camera này. Thông số thị kính: WF10X/20. Bạn nên nâng cấp thị kính mới (tìm kiếm mã WF10X/24) và dùng thị kính cũ để làm bộ gắn camera.
