Ống nối sửa chữa máy hút bụi (double helix) cho Bosch, Siemens...

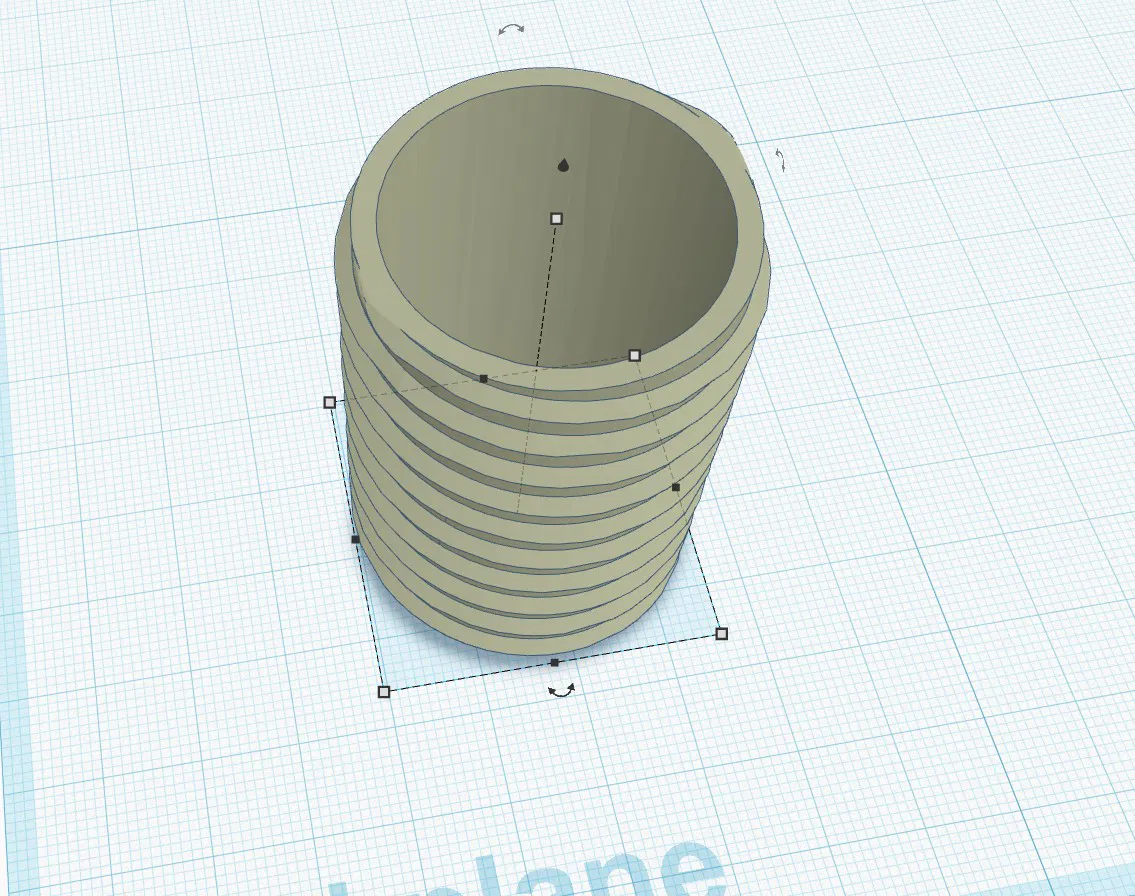

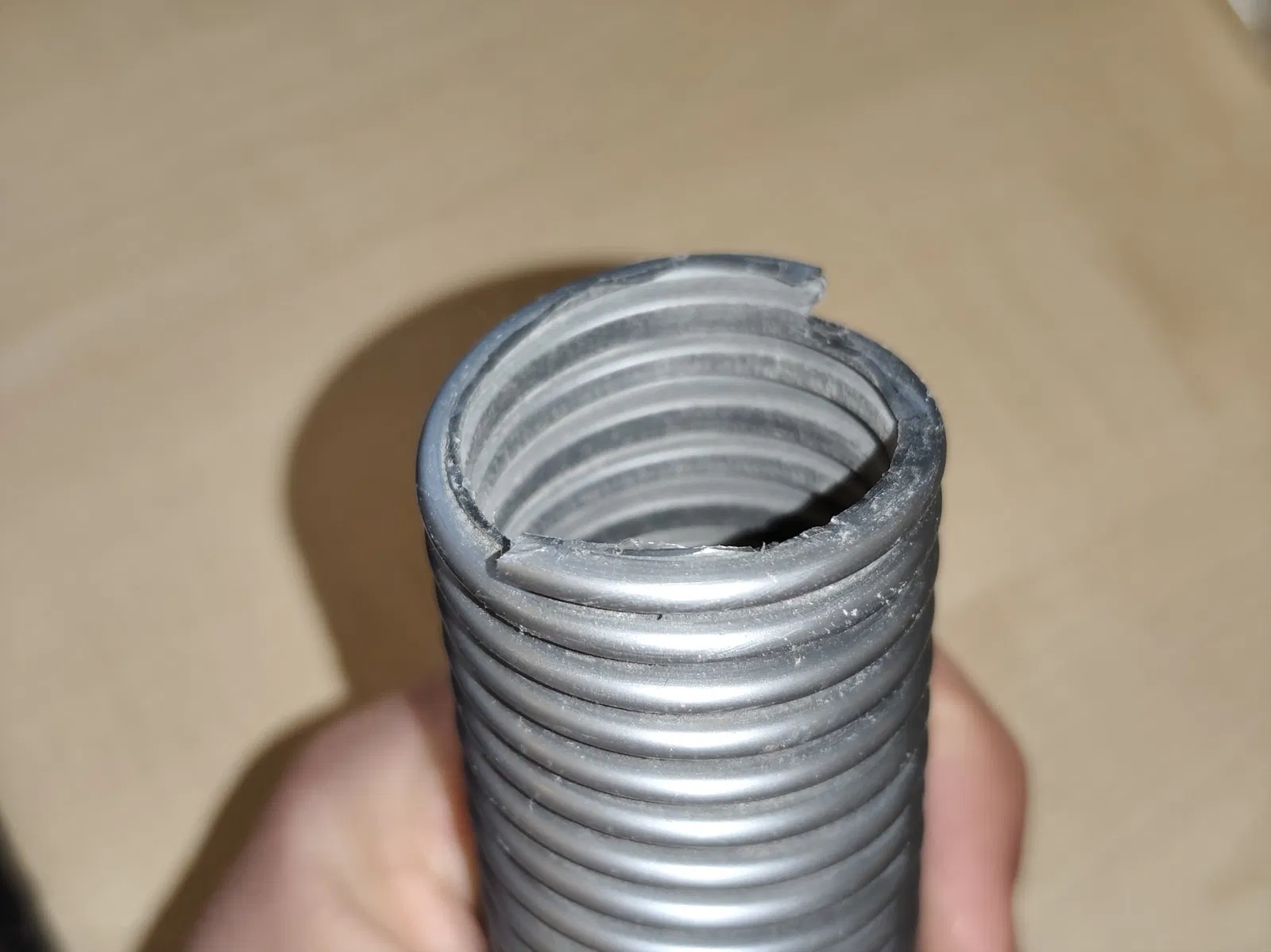

Để nối các ống hút bụi của Siemens và Bosch cho dự án tái chế, mình đã tải về file thiết kế tham số của MGyula. Mình nhanh chóng nhận ra rằng phần ren không vừa, vì các loại ống cao cấp này có thiết kế hai "đường ren" lồng vào nhau (xem ảnh). Vì vậy, mình đã mở file trong Fusion, vào phần Change Parameters và chỉnh thông số pitch từ 5mm lên 10mm. Sau đó, mình sao chép hình dạng này, xoay 180° rồi gộp cả hai lại với nhau. Chi tiết này khi lắp vào sẽ khá chặt, bạn nên hơ nóng nhẹ ống hoặc dùng một chút nước rửa chén làm chất bôi trơn để lắp dễ hơn. Nếu vẫn không vừa, bạn có thể chỉnh scale nhỏ lại một chút. Đối với các thay đổi kích thước lớn hơn, hãy sử dụng file gốc và áp dụng phương pháp nêu trên.
