Rook 2020 MK1 có thể mở rộng cho máy in 3D

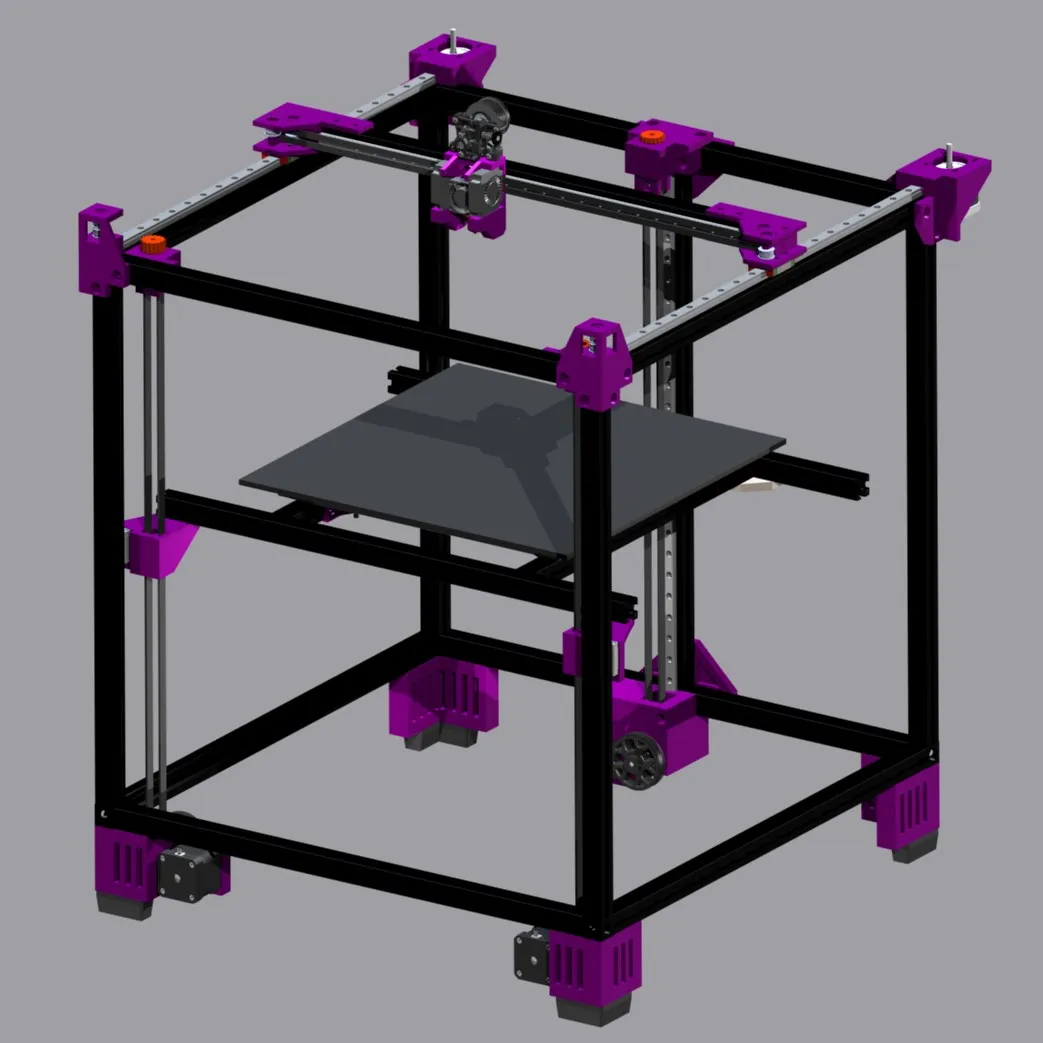

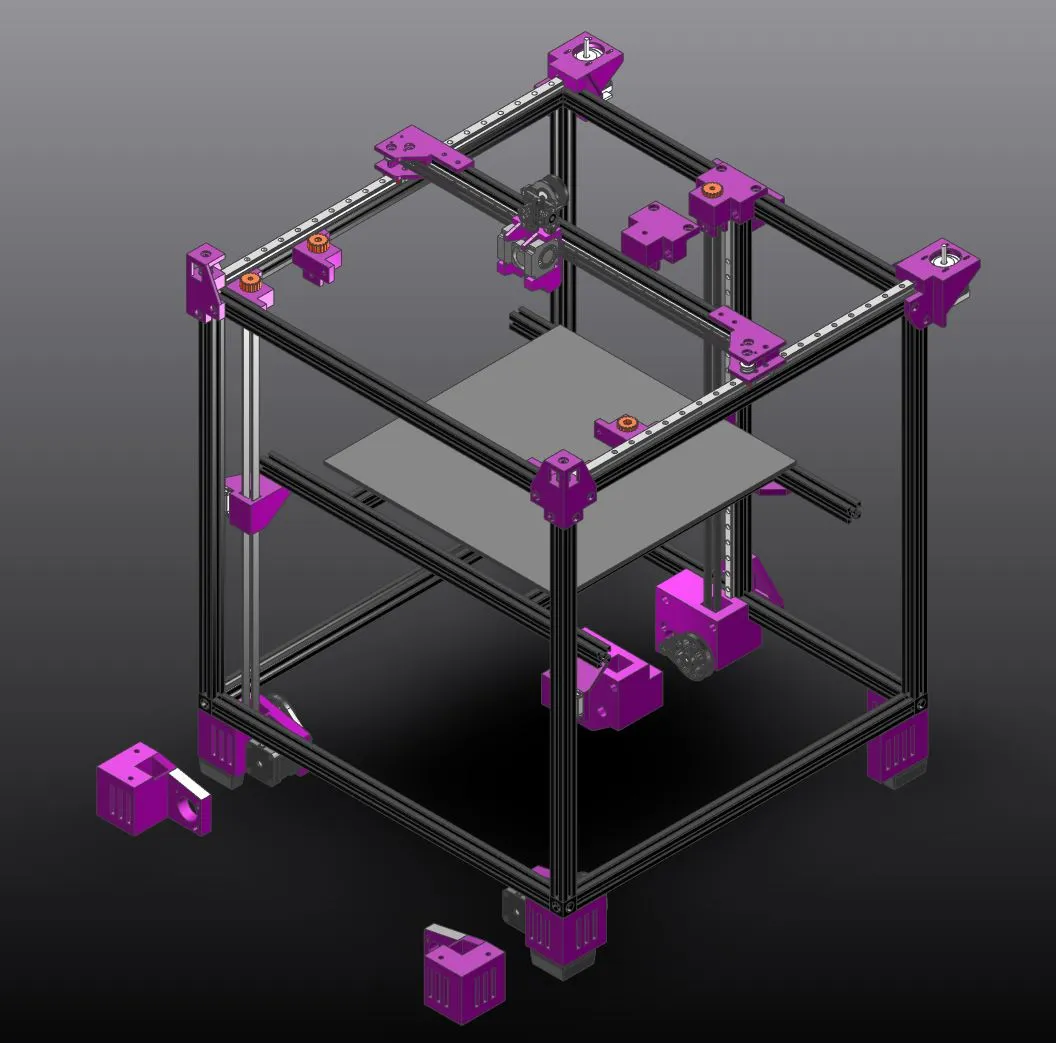

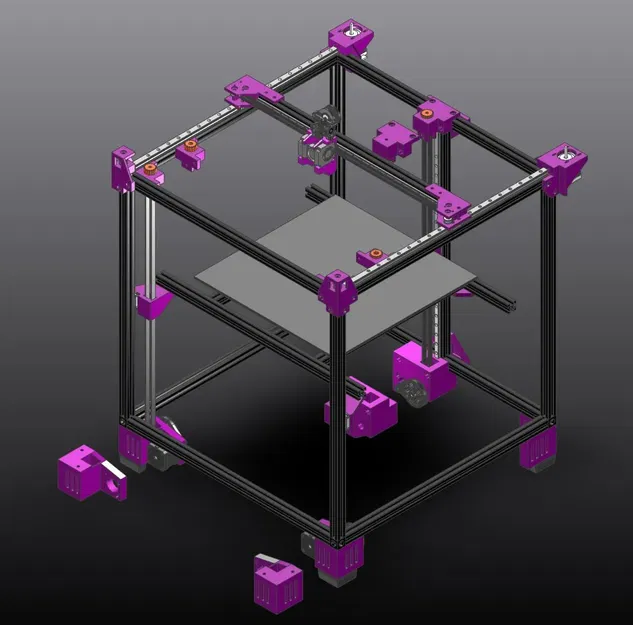

MK2 đã ra mắt! Rook 2020 Scalable MK1 Đây là bản mod của tôi cho Rook 2020 để làm cho nó hoàn toàn có thể mở rộng đến bất kỳ kích thước nào.

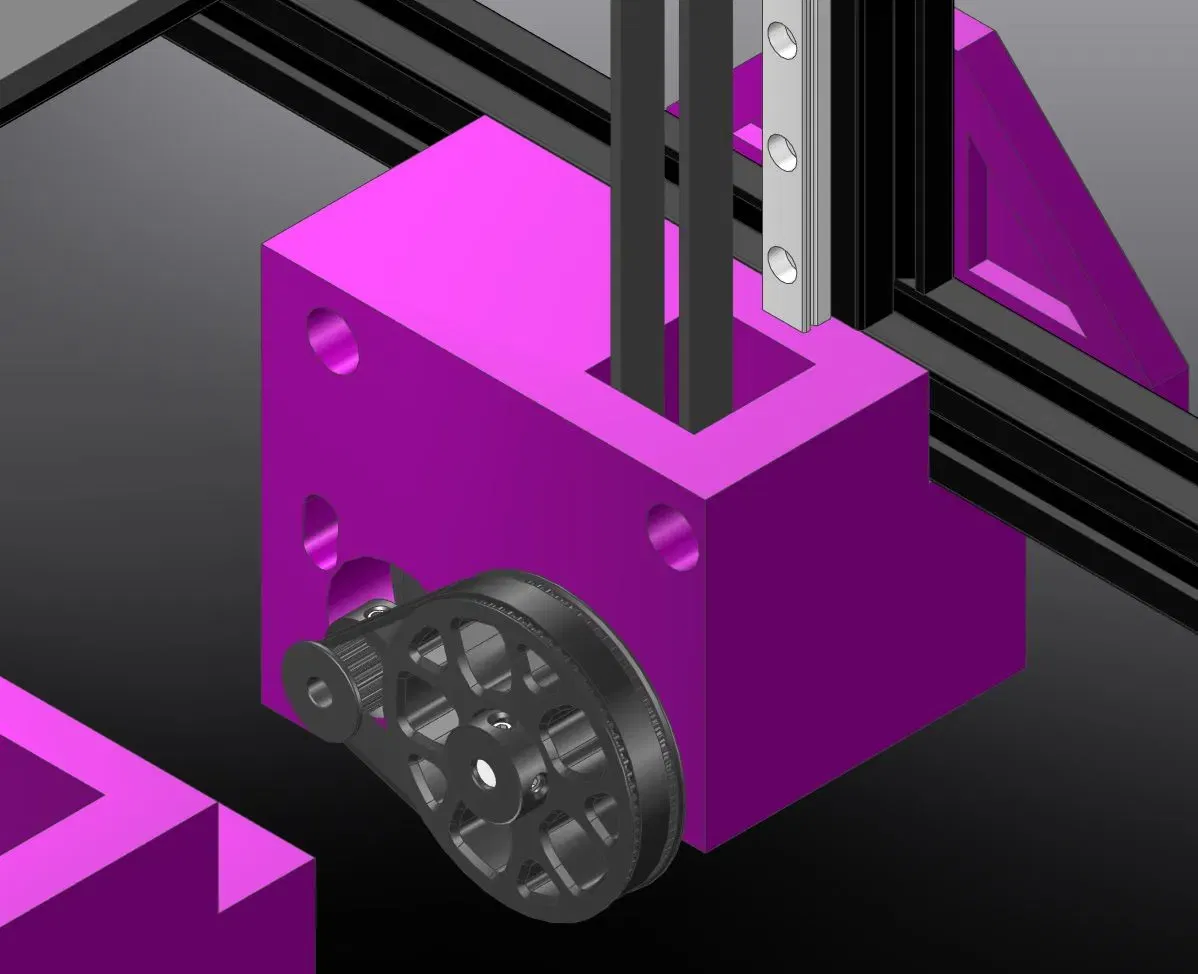

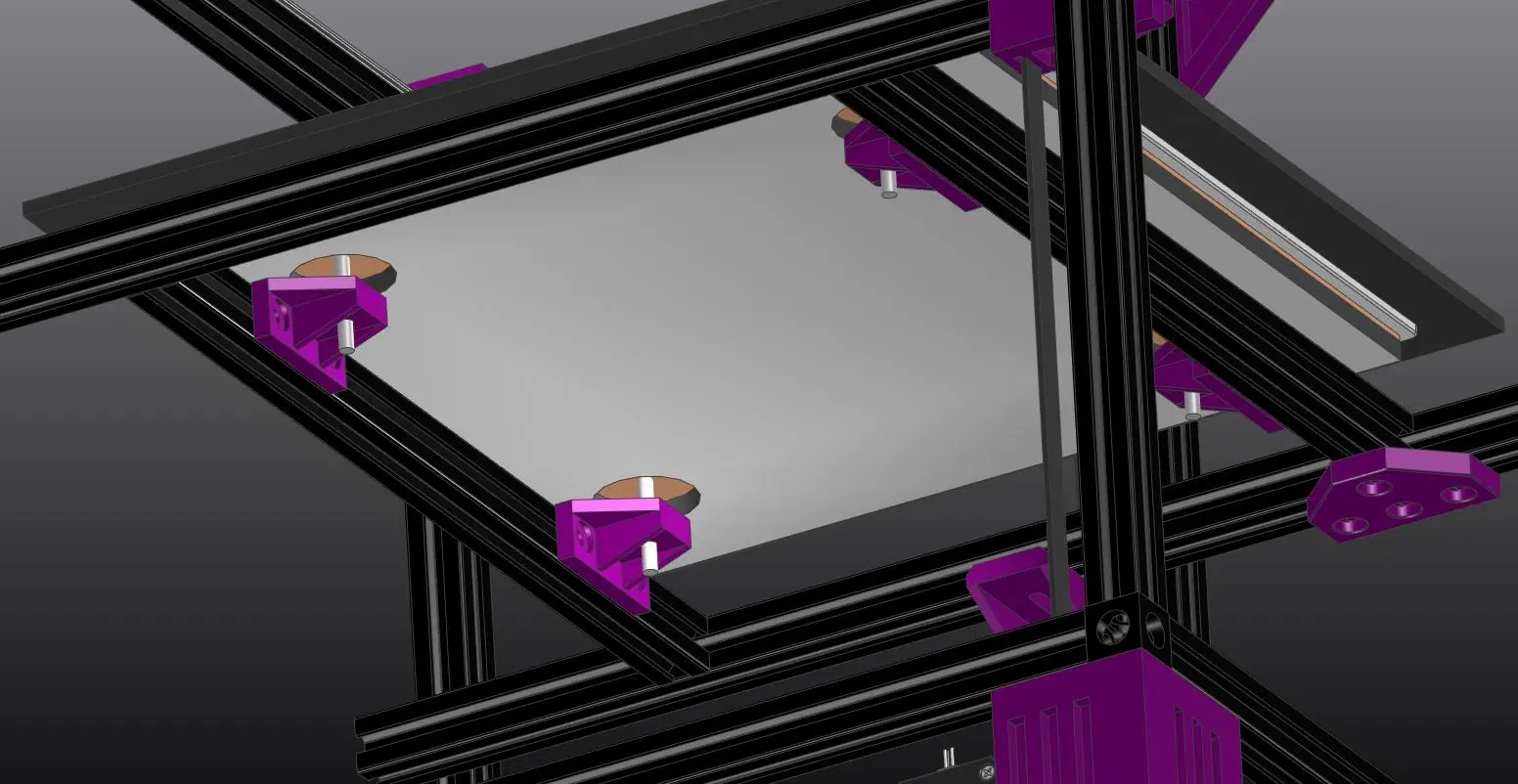

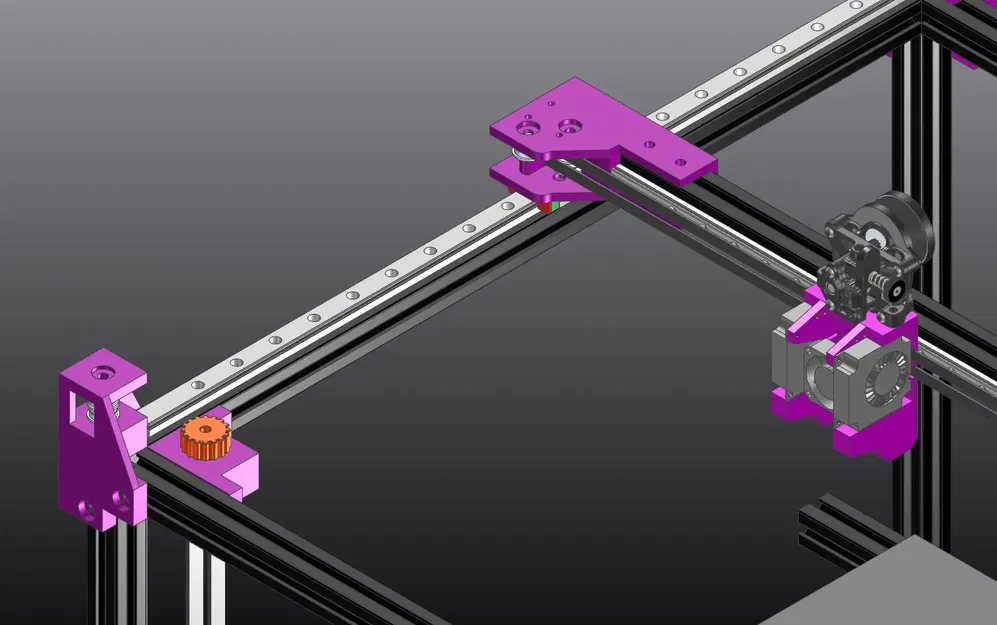

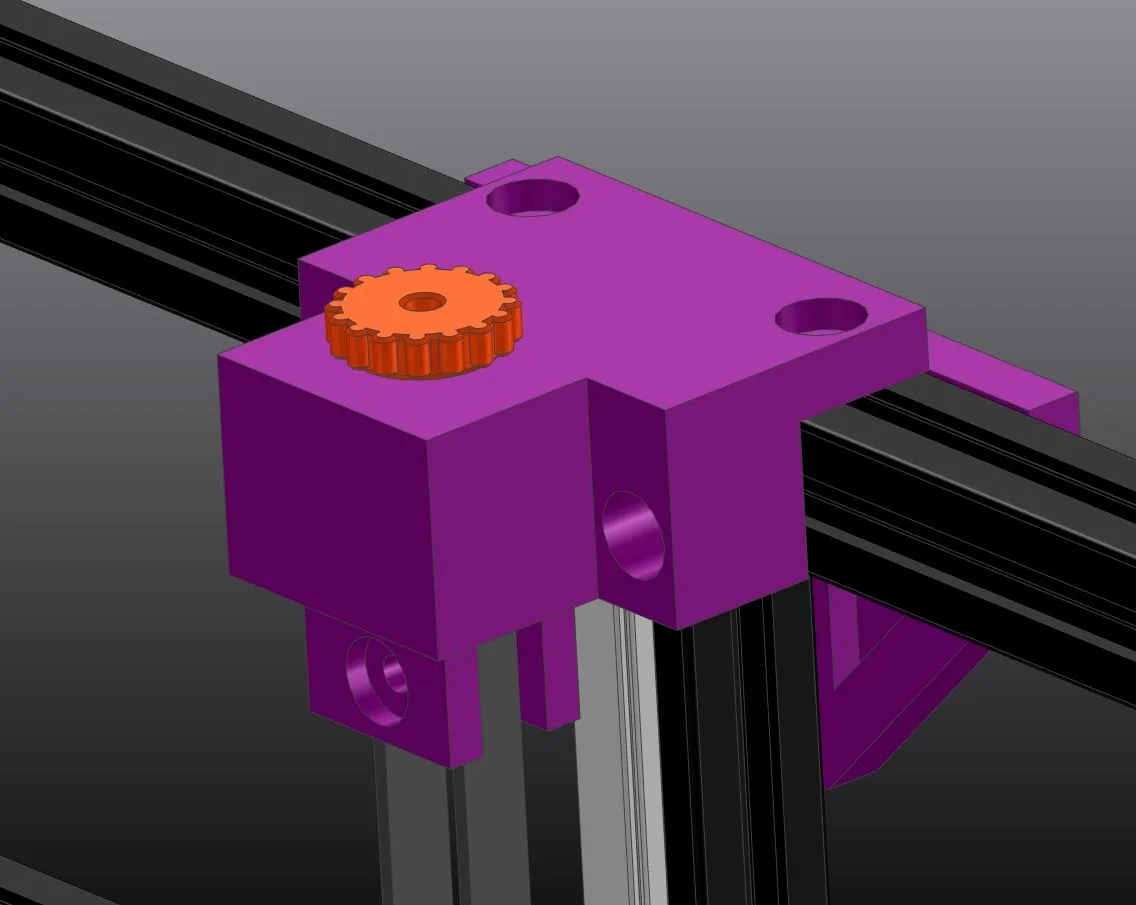

(trong giới hạn hợp lý, có một giới hạn cho những gì mà các phần extrusions 2020 có thể làm..) Điều này cũng thêm một trục Z có bánh răng ba băng. Để xác định chiều dài extrusions và ray của bạn, hãy thêm 150mm vào kích thước giường của bạn và 100mm vào chiều cao Z mong muốn của bạn Điều này sử dụng các khối góc, không phải các khớp 3 chiều! Đối với thể tích xây dựng 200x200x200, các extrusions của bạn sẽ là 350x350 cho khung trên và dưới và 300 cho trục Z. Chiều dài extrusions và ray trục X ngắn hơn khung trên của bạn 50mm. Xin lưu ý rằng tỷ lệ này sẽ mang lại cho bạn rất nhiều chuyển động bổ sung trên cả trục X và Y, điều này nhằm để phù hợp với các mod như klicky, chổi lau, đầu dò vòi phun, v.v. Giường được tạo thành từ 2x extrusions có cùng chiều dài với khung trên của bạn và 2x giống như khung trên - 150mm. Dưới đây là một Máy tính Khung để giúp bạn tìm kích thước khung của mình Hỗ trợ MGN9C cho trục Z và trục X, và MGN12C cho trục Y. Về lý thuyết, trục X có thể sử dụng bất kỳ ray nào để thích ứng với đầu in mong muốn của bạn. Mới trong bản cập nhật MK1 là một trục Z có bánh răng. Tôi đã làm 2 phiên bản, một với bánh đai 20t và một với bánh đai 12t. Bánh đai 20t nên ổn cho hầu hết các bản xây dựng lên đến kích thước giường 250x250, bất kỳ kích thước lớn hơn nào tôi sẽ chọn bánh đai 12t. Hãy nhớ thiết lập khoảng cách quay và tỷ lệ bánh răng trong cấu hình! | Bánh đai 20t: rotation_distance: 40 , gear_ratio: 4:1 | |---| | Bánh đai 12t: rotation_distance: 24 , gear_ratio: 6,66667:1 | Điều này hỗ trợ tất cả các đầu công cụ Rook và Rook 2020 như Sentinel và Rookery cùng tất cả các biến thể của nó. Bạn có thể muốn xem trong Bộ sưu tập mod Rook chính thức để xem có gì bạn thích. Tôi khuyên bạn nên sử dụng Bộ điều chỉnh căng dây của Said. Nó thực sự giúp làm cho các dây đai chặt chẽ và đẹp. Đây là liên kết đến BOM của tôi, xin lưu ý rằng đây là một thiết kế có thể mở rộng và có thể cần điều chỉnh, vì vậy hãy lấy nhiều phụ kiện hơn bạn nghĩ là cần thiết. Các bộ phận cần được in nhiều hơn một lần được đánh dấu, chỉ sử dụng các phiên bản idler M4 hoặc M5 theo phần cứng của bạn, và lưu ý các bộ phận ròng rọc 20t hoặc 12t. Chỉ một lưu ý nhỏ, máy in này là nơi hoàn hảo để sử dụng nhiều MCU nếu bạn có chúng nằm xung quanh. chỉ cần động cơ X/Y cần định vị không cảm biến, vì vậy bạn có thể chạy 3 động cơ Z trên hầu hết các bo mạch. Tôi đang chạy cái này trên bo mạch SKR 1.4 và Ender 3. Điểm cộng lớn là các đầu ra bổ sung cho đèn, quạt, máy sưởi, v.v. Bạn muốn sử dụng các bộ phận từ Ender-3 của bạn? hãy xem CÁI NÀY (Máy in trong hình là thiết kế có thể in với kích thước 350x350x400.) Các cấu hình có thể được tìm thấy trên github của tôi, tuy nhiên, chúng phải được coi là các ví dụ, vì thiết kế này cực kỳ phụ thuộc vào các bộ phận! Cảm ơn lớn đến các người thử nghiệm beta của tôi vì công việc của họ! Said Saito Asuka Jbone11 aim6mac b5hand bcutty cime Sponge #### Thích công việc của tôi? Hãy ủng hộ tôi trên Ko-fi!
