Hướng dẫn lắp cổng USB phía trước cho Top Cover Adapter trên Snapmaker U1

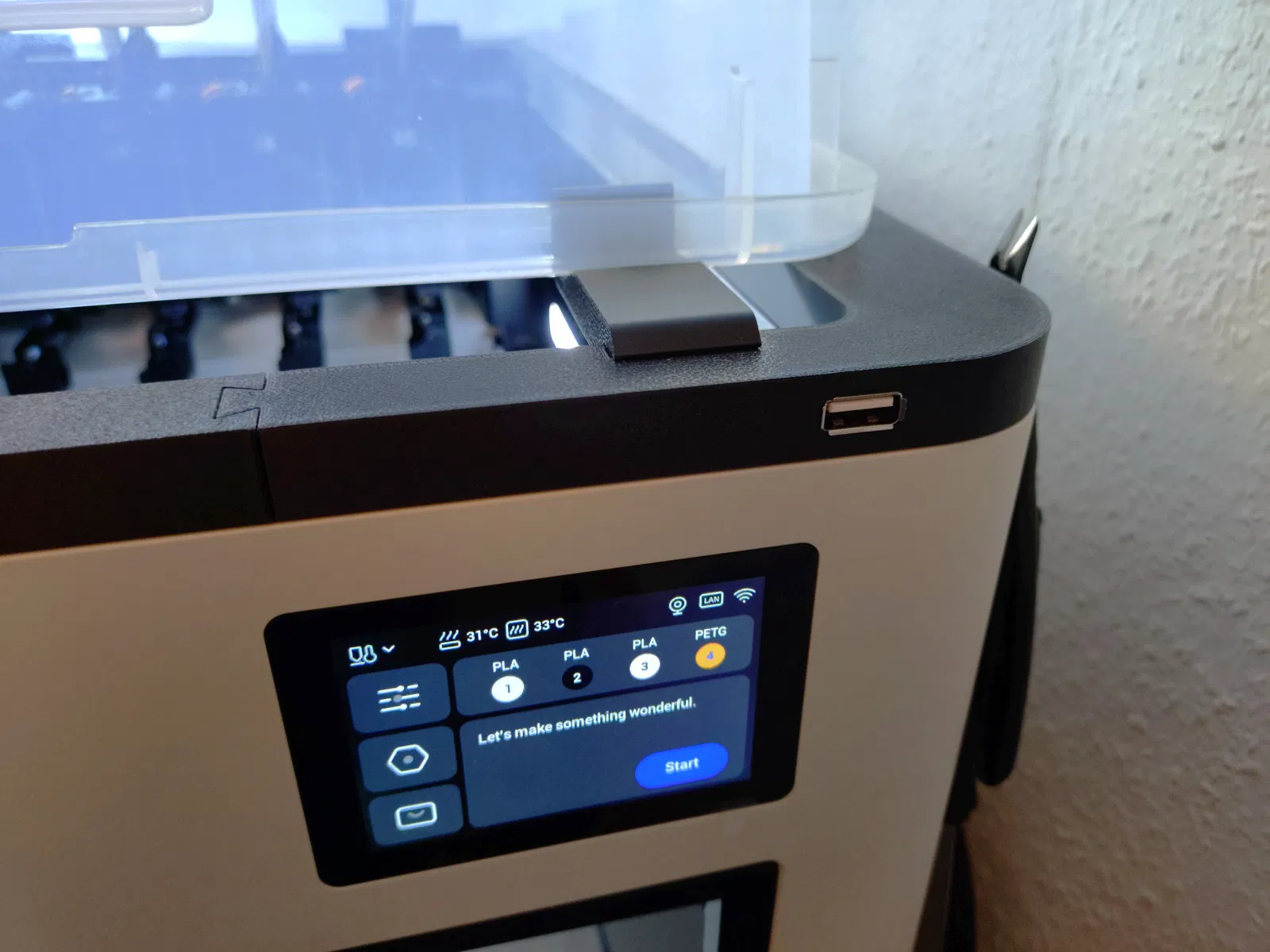

Nếu bạn đang dùng adapter nắp đậy (top cover adapter) phiên bản 2 hoặc 3 của mình cho hộp IKEA Samla hoặc Walmart Sterlite, bạn hoàn toàn có thể gắn thêm cổng USB phía trước. Đây chỉ là một đoạn nối dài từ cổng USB phía sau máy U1, giúp bạn thuận tiện hơn khi truyền file in, xuất file log hoặc cập nhật firmware.

QUAN TRỌNG: Nếu bạn không biết hàn, không nắm rõ sơ đồ chân cắm USB hoặc không biết dùng đồng hồ vạn năng (multimeter) thì hãy dừng lại ngay! Đừng thử nếu không muốn làm hỏng máy in của mình!

Bạn có thể tìm thấy adapter tại đây:

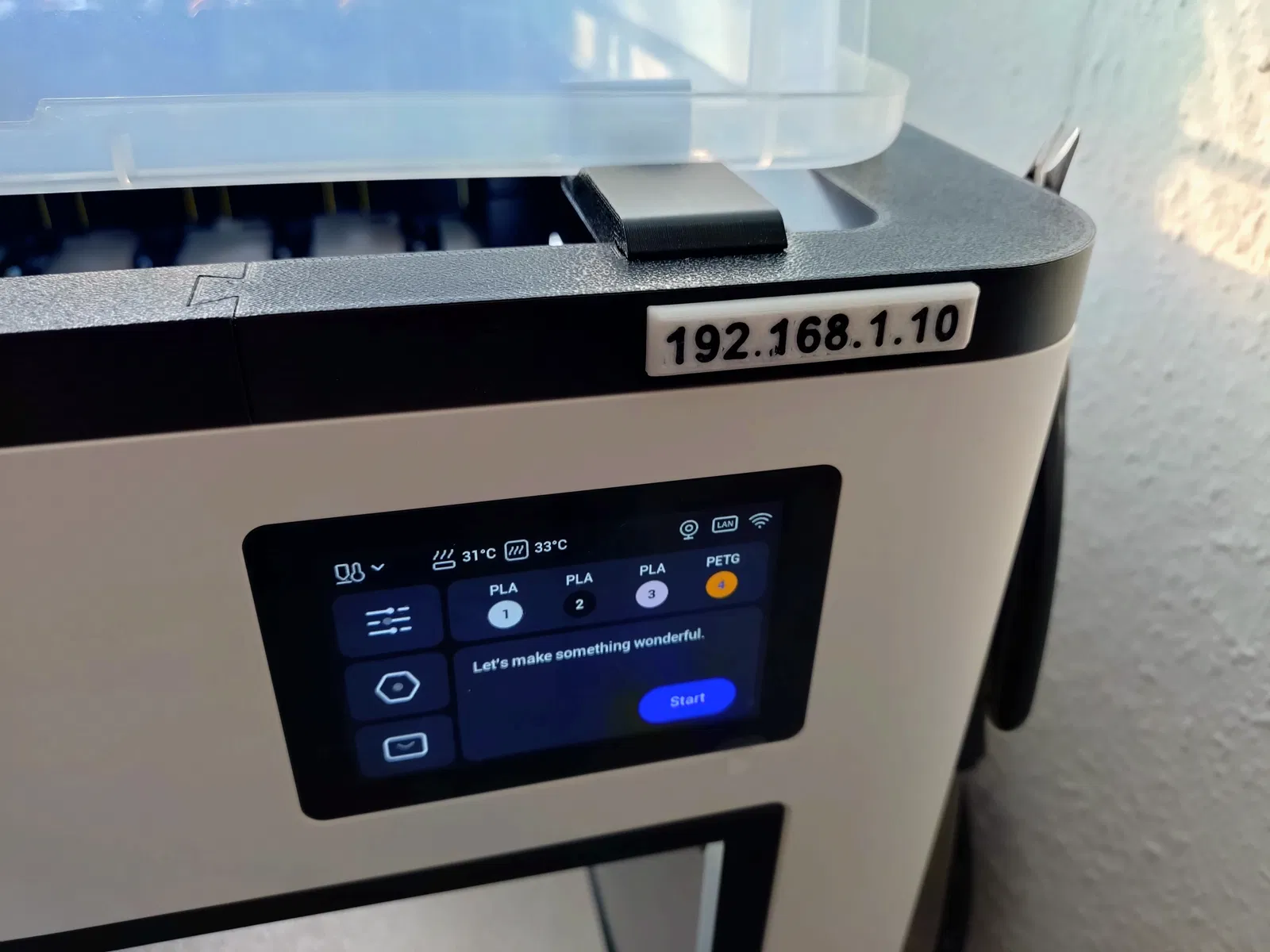

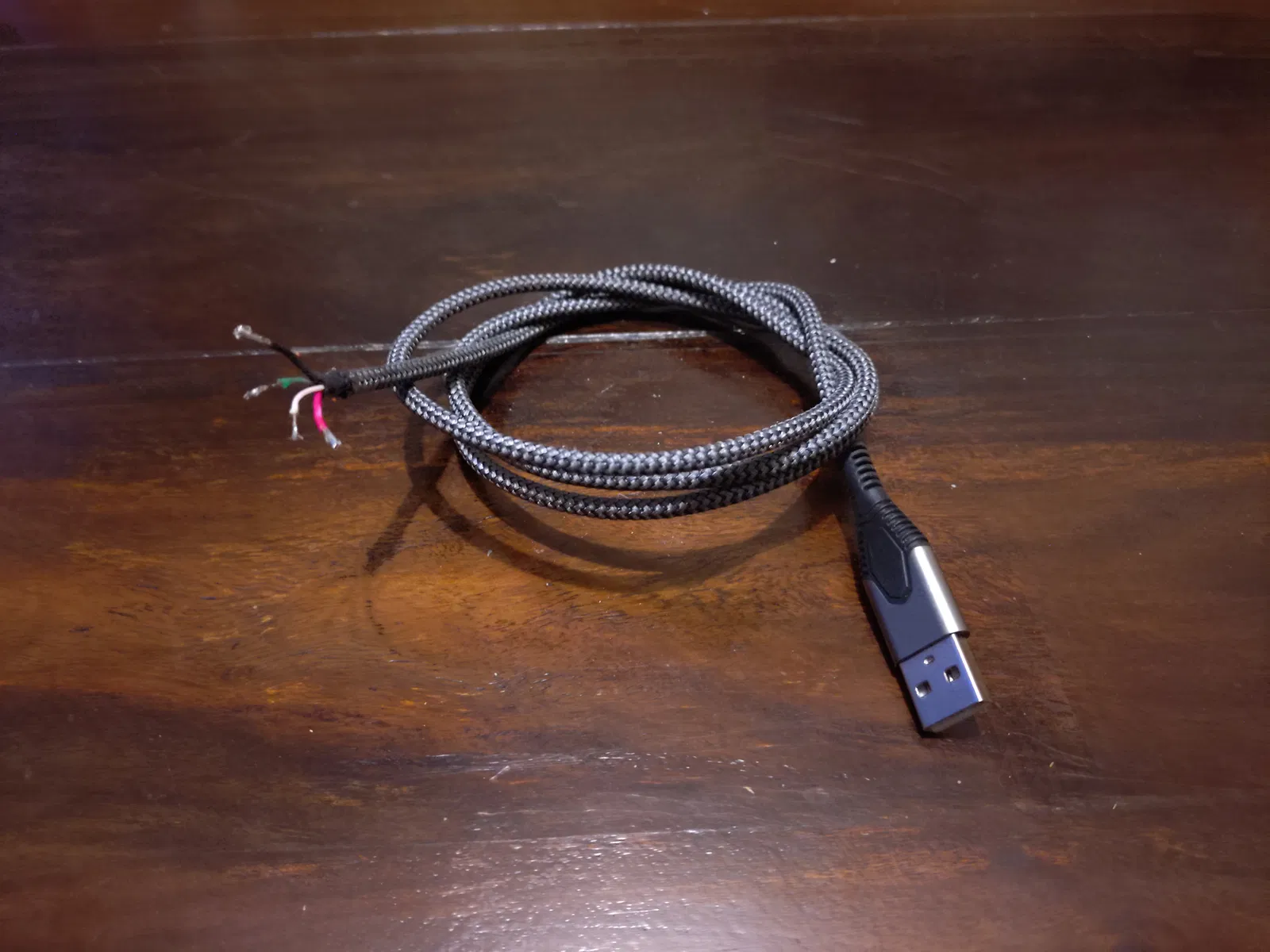

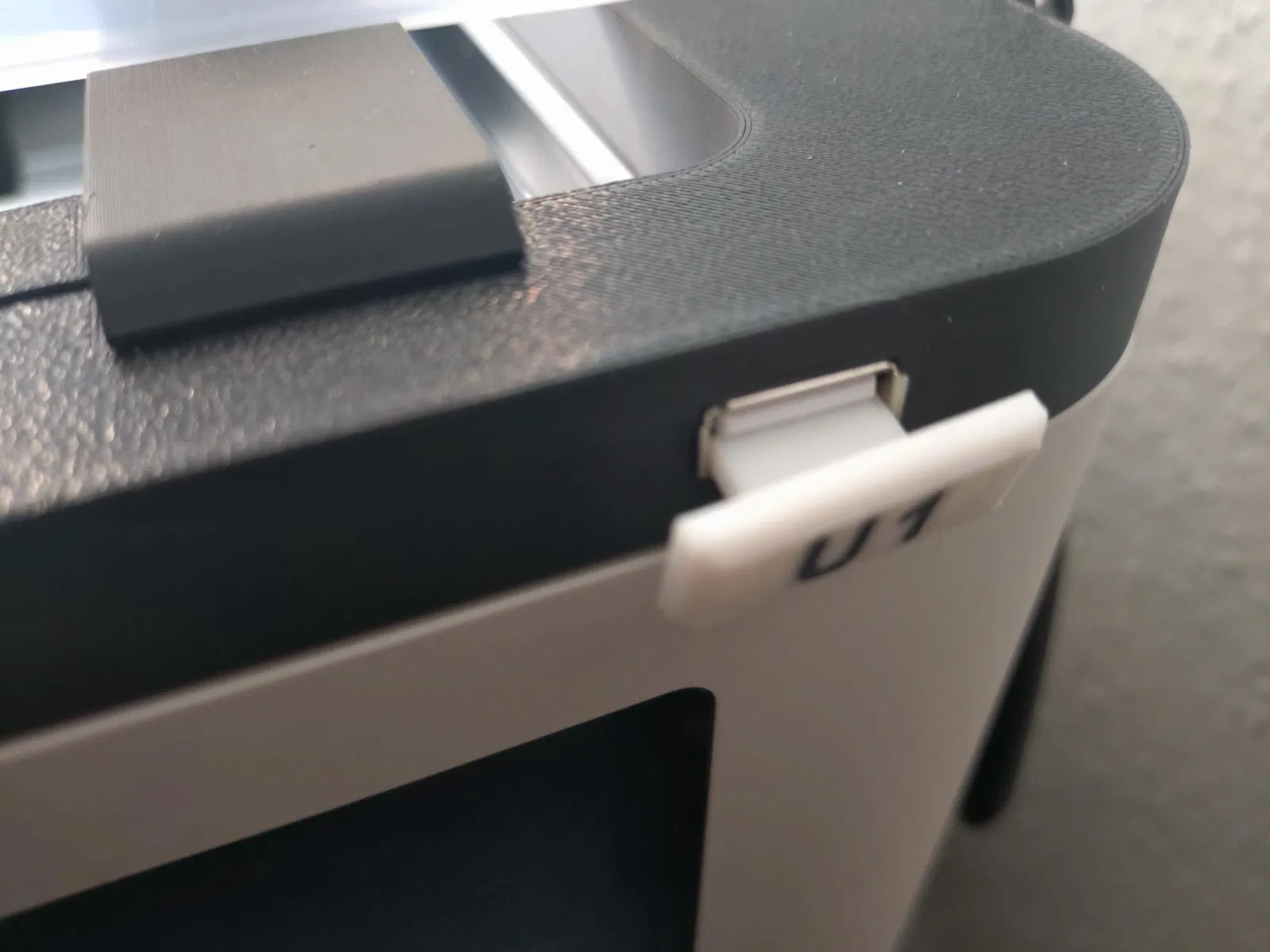

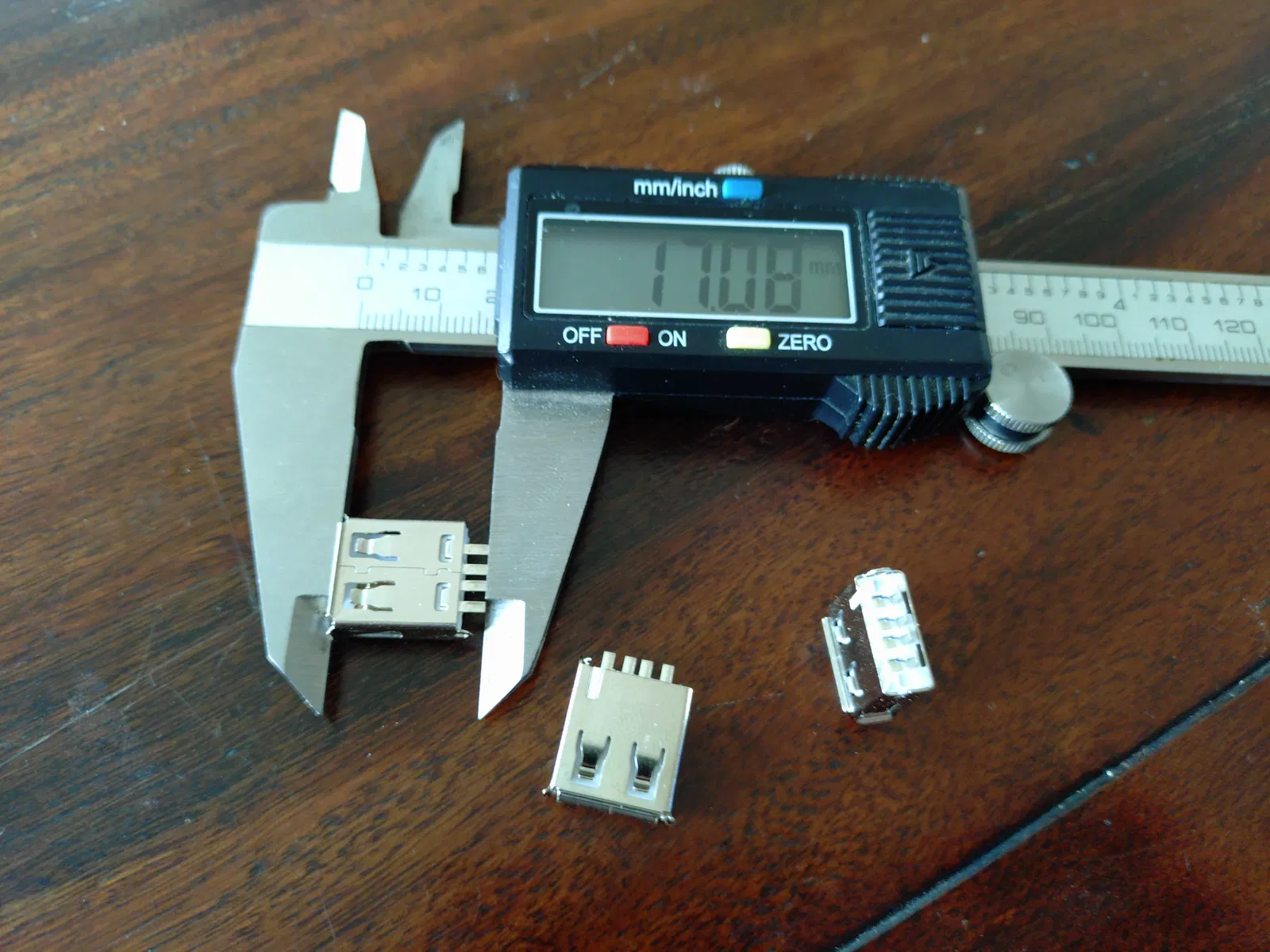

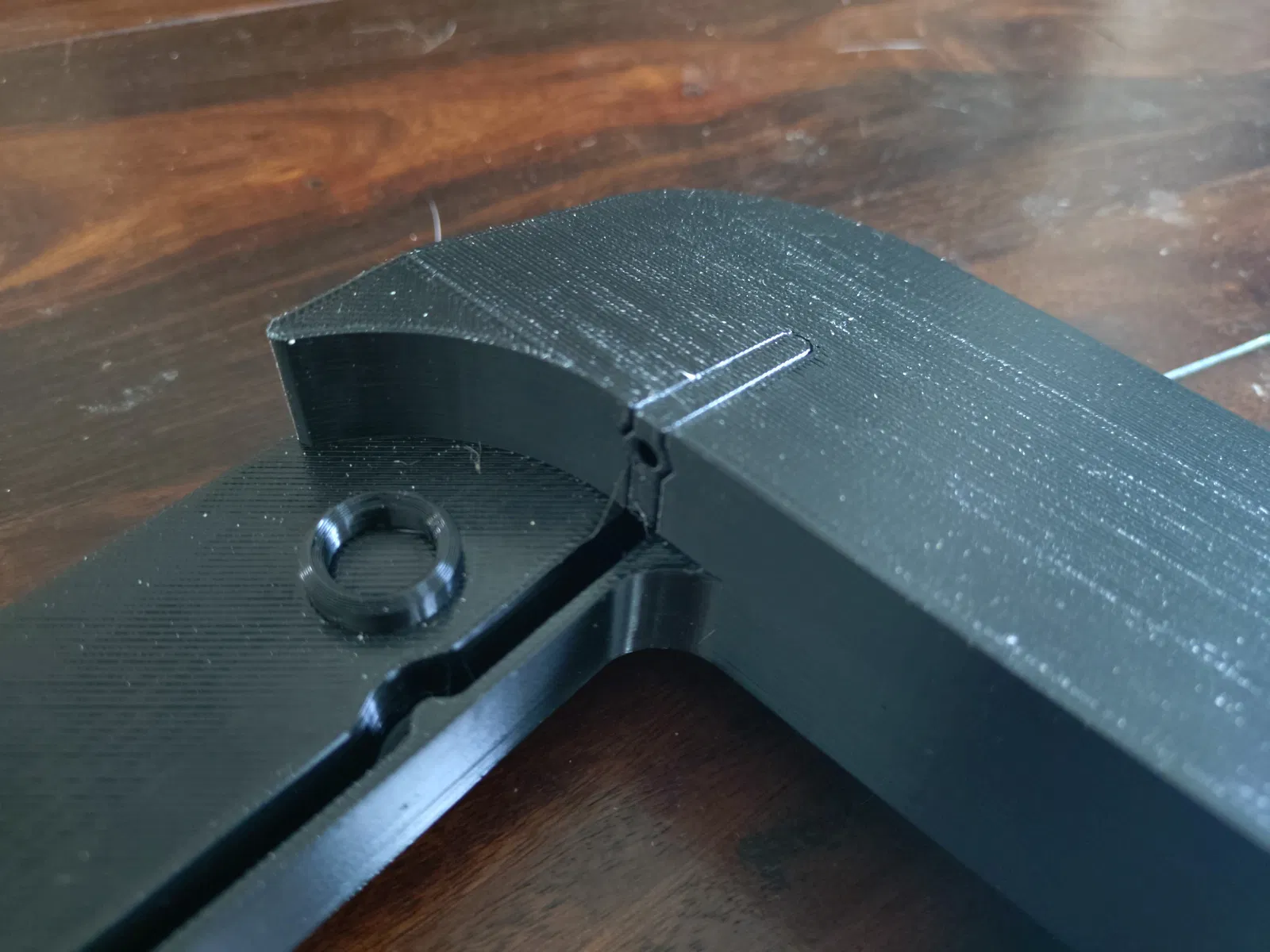

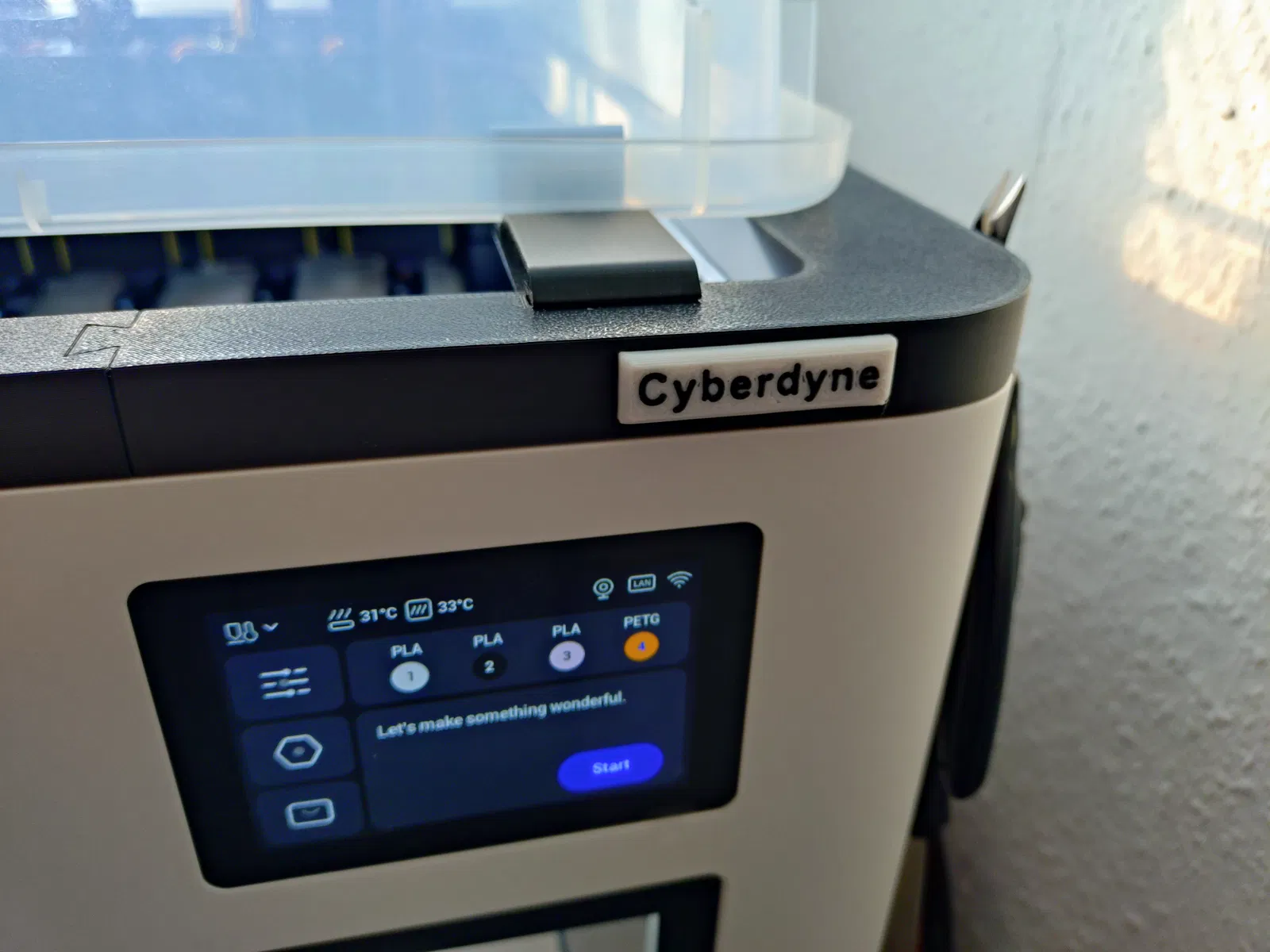

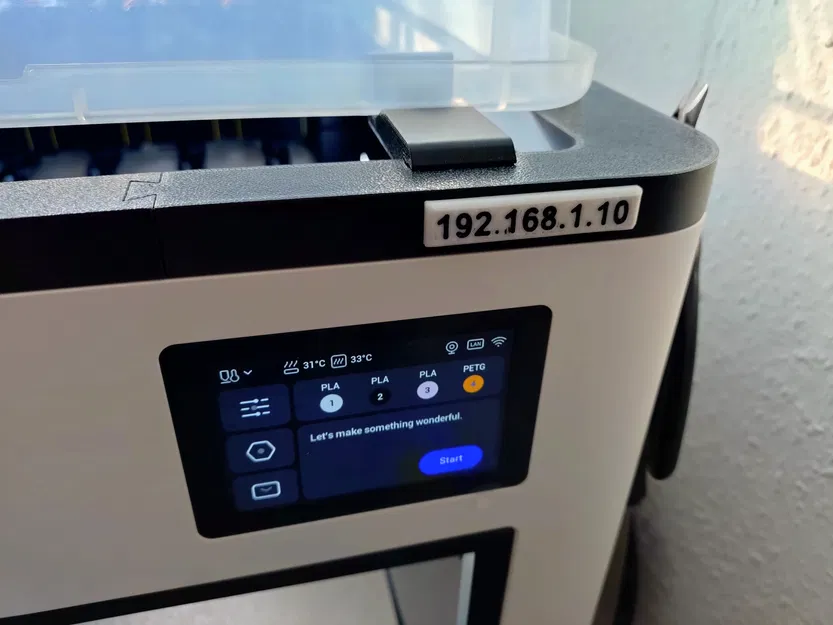

Linh kiện cần thiết: Bạn cần adapter phiên bản 2 trở lên. Nếu trên adapter có một lỗ nhỏ ở góc trước bên phải (hoặc có nhãn dán che lỗ đó), bạn đã sẵn sàng để bắt đầu. Bạn cần một sợi cáp USB dài ít nhất 110cm với một đầu là cổng USB A. Đường kính cáp tối đa không quá 4mm. Bạn có thể tận dụng cáp dữ liệu USB cũ, đo lấy 110cm tính từ đầu USB A rồi cắt bỏ phần dư. Bạn cũng cần một cổng USB A dạng có chân hàn (không đi kèm mạch PCB) như trong hình. Mình đã mua loại này: https://www.amazon.de/RUNCCI-YUN-Stecker-Steckerbuchse-Kunststoffabdeckung-Schwarz/dp/B0BGL7W5ZK Các file in đi kèm là tùy chọn. Bạn cần tháo một nút chặn ở rãnh đi dây phía sau adapter. Mình có kèm theo file in thay thế để dẫn cáp ra ngoài. Nếu bạn đang dùng nhãn dán ở mặt trước, nó sẽ không còn vừa nữa, nên mình đã thêm file in nhãn mới khớp với cổng USB.

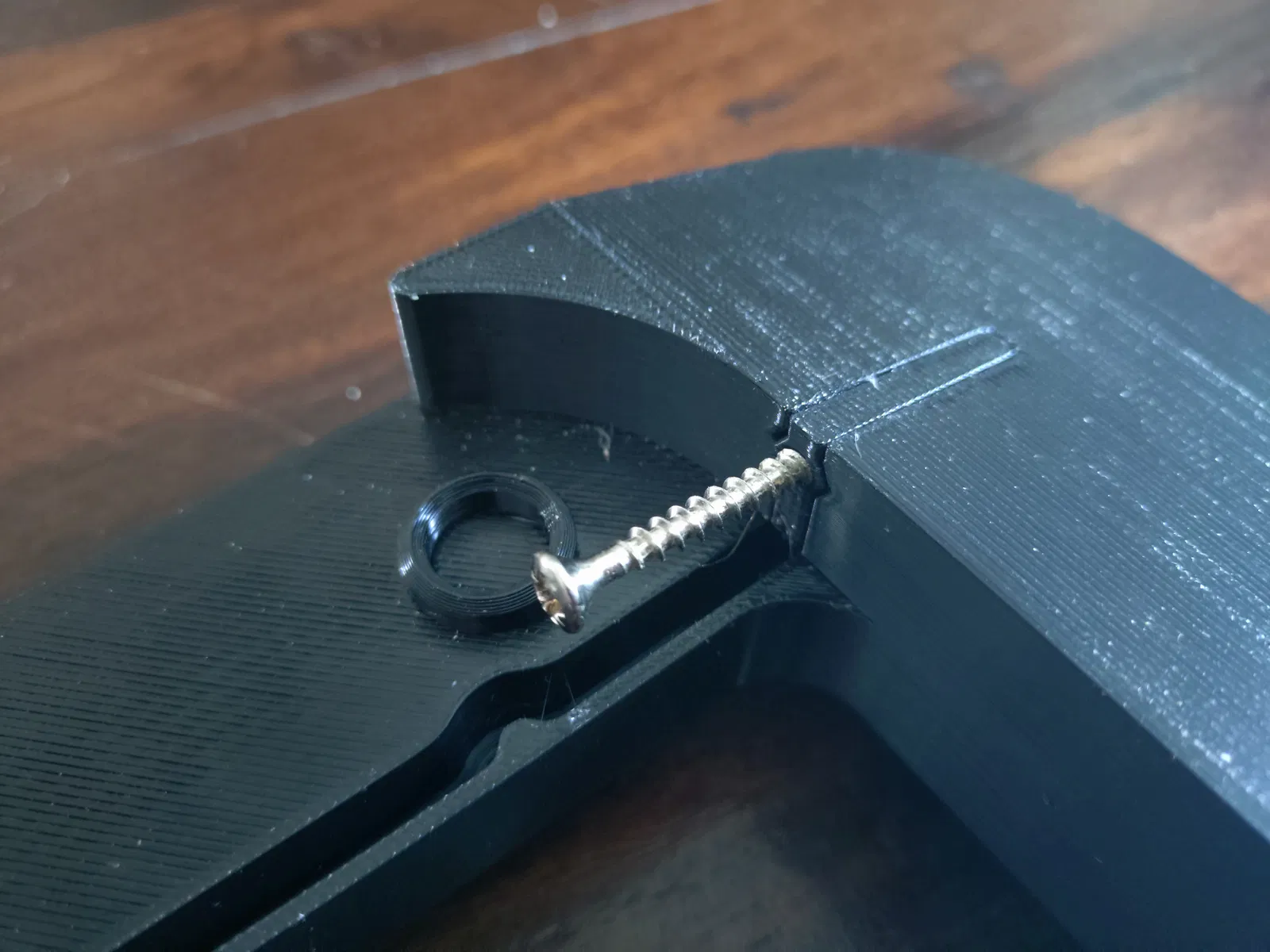

Dụng cụ cần thiết: Mỏ hàn, kìm cắt, kìm tuốt dây và đồng hồ vạn năng. Bạn có thể cần thêm một con vít gỗ để tháo nút chặn ở rãnh đi dây.

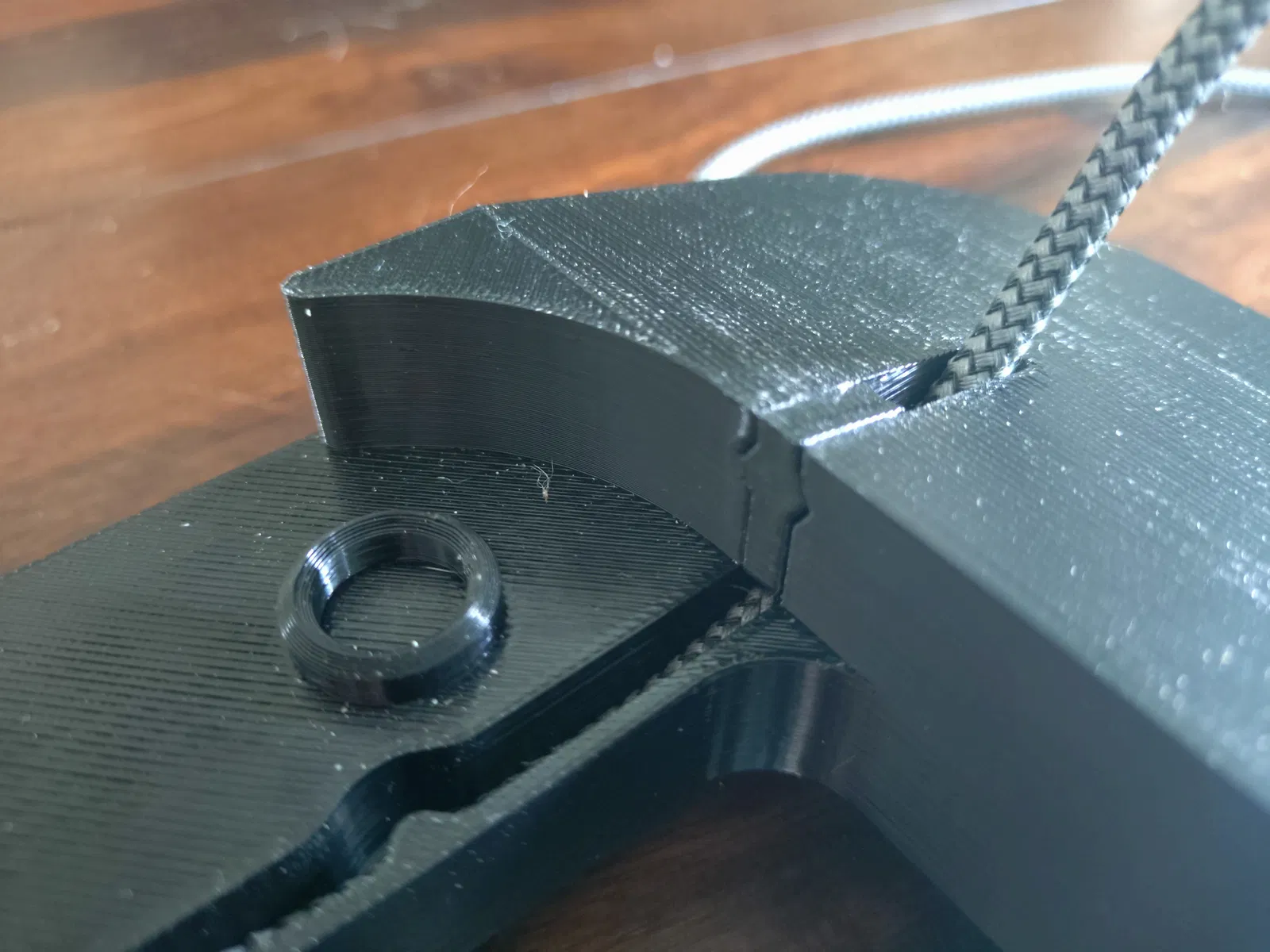

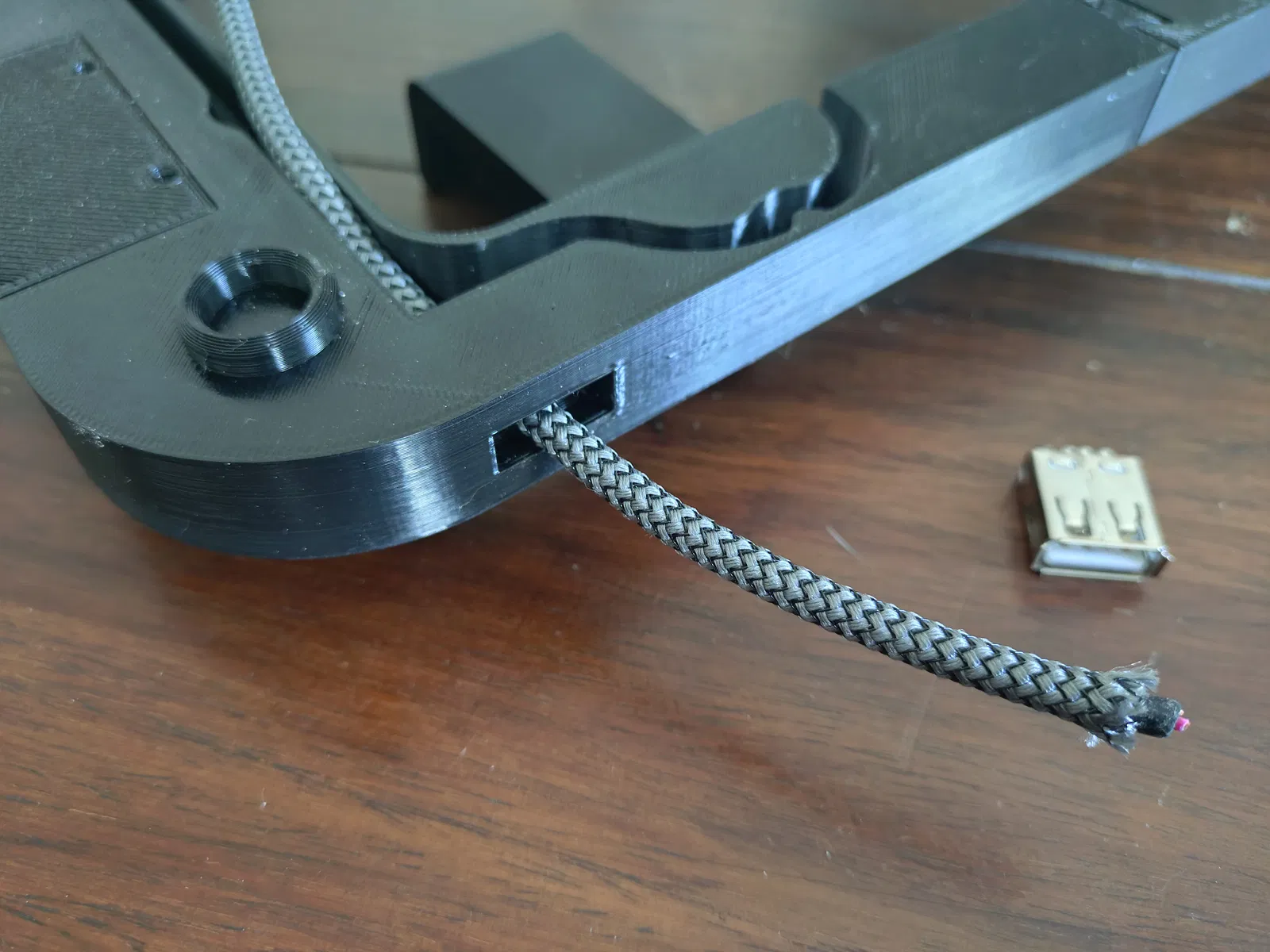

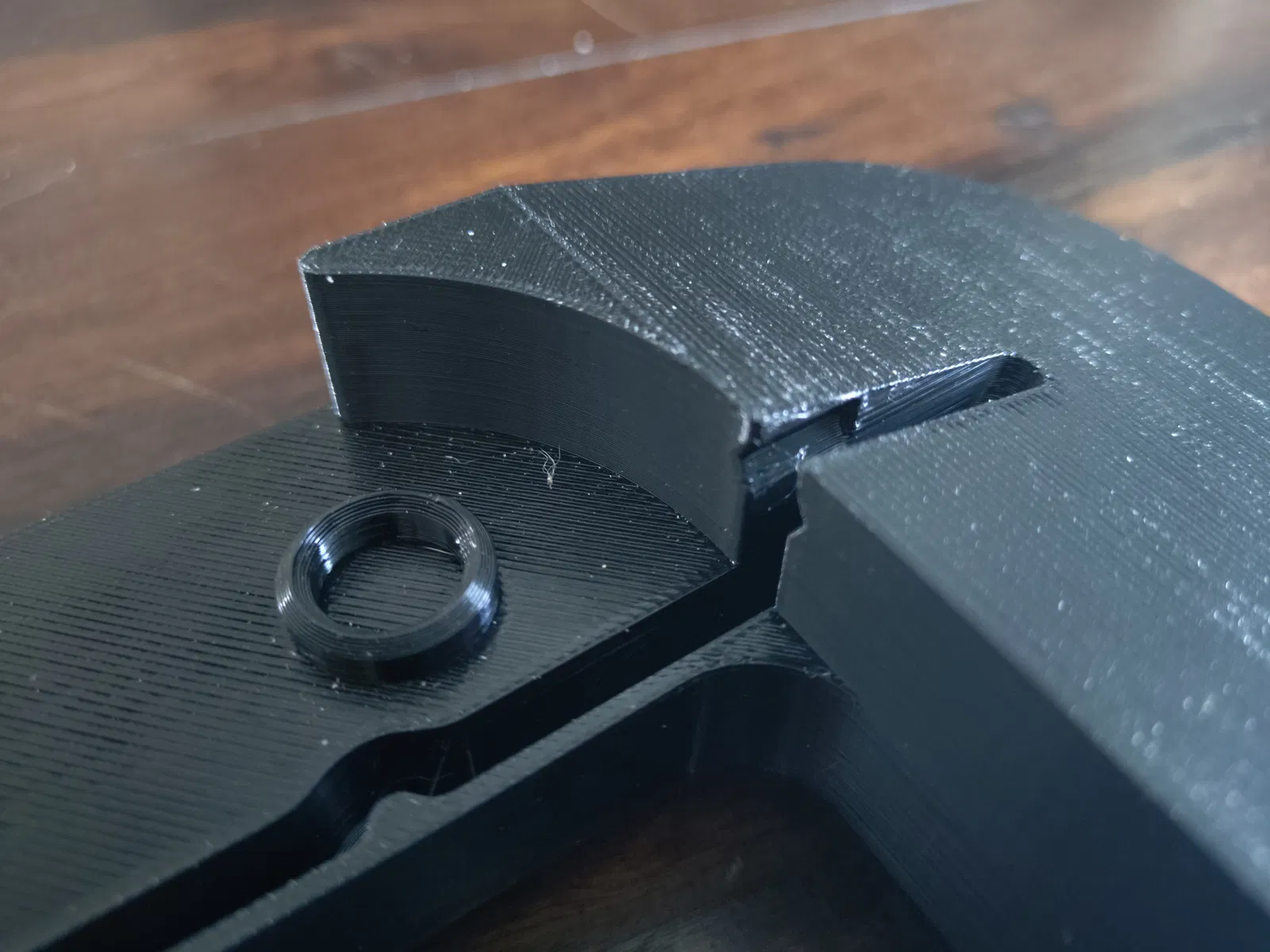

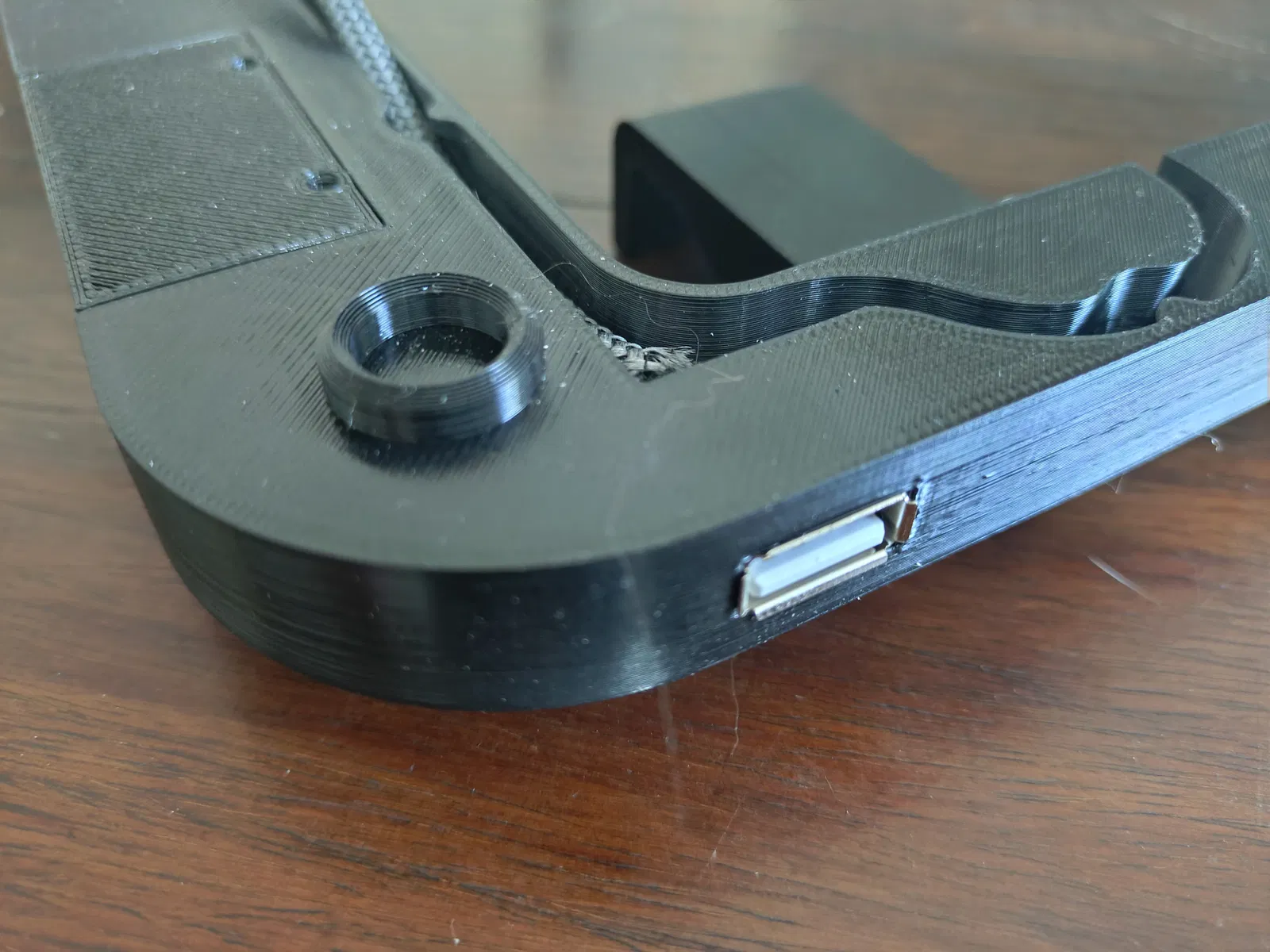

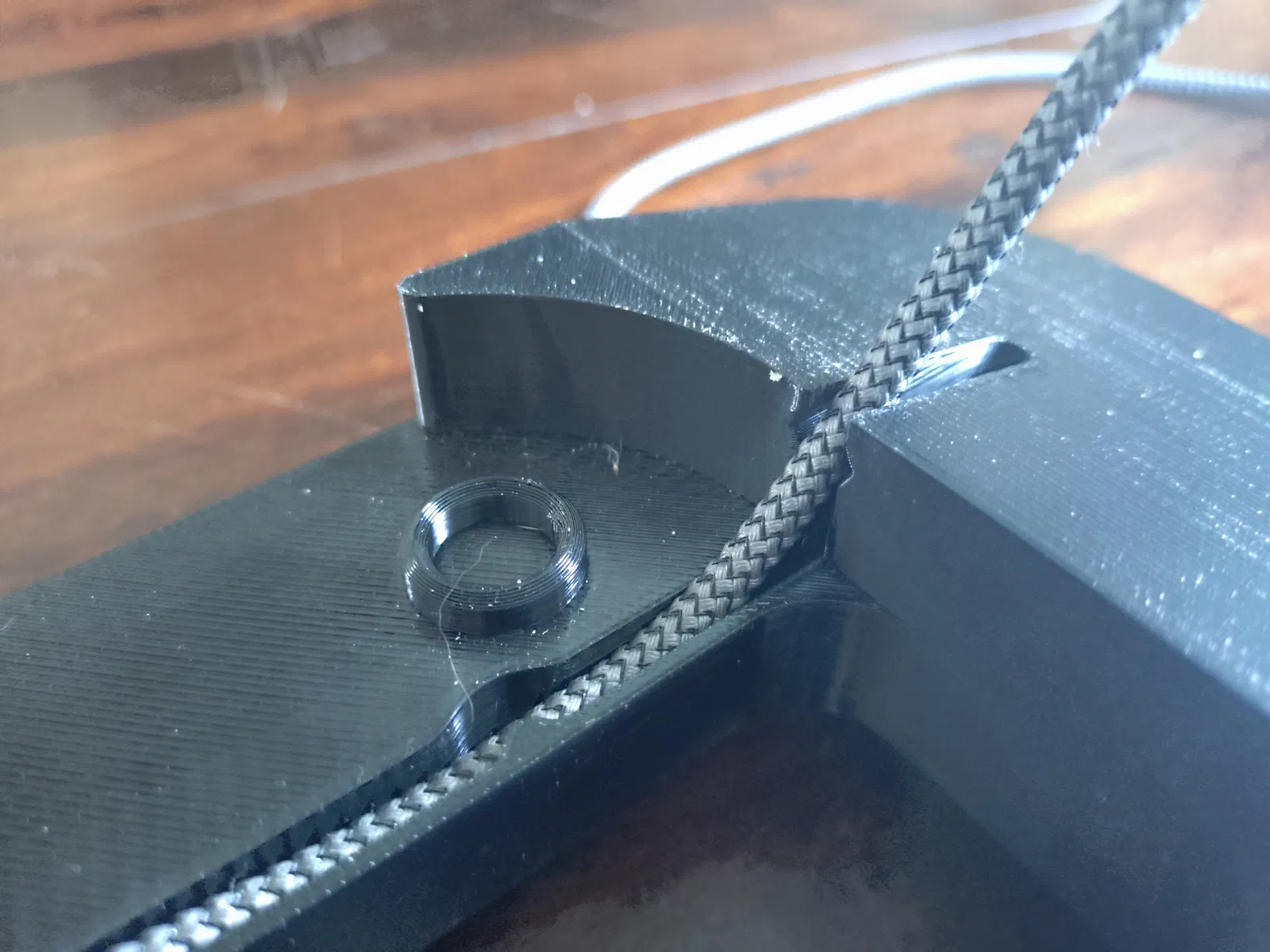

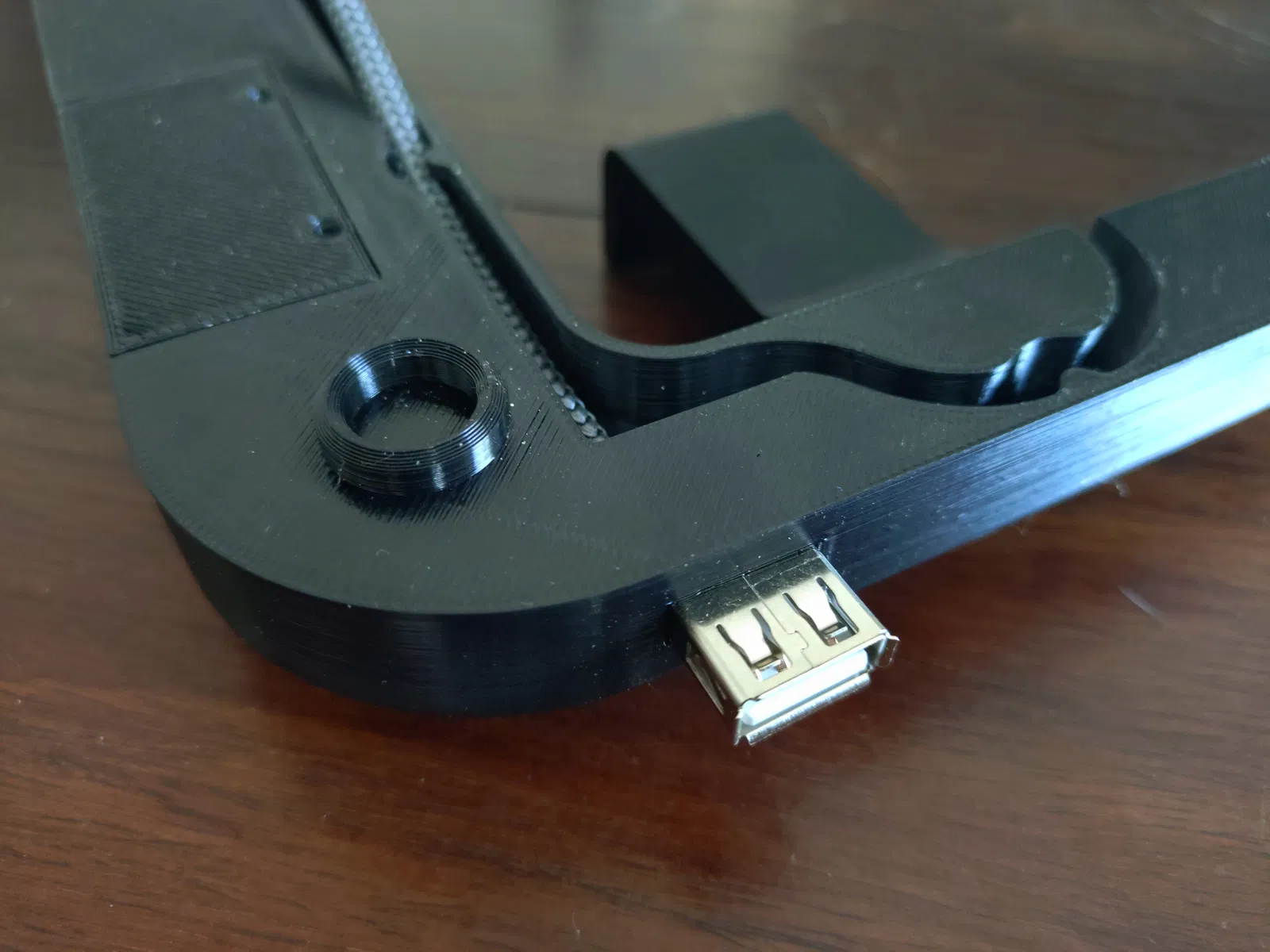

Lắp ráp: Hãy xem kỹ tất cả hình ảnh trước khi làm! Tháo adapter ra khỏi máy in, đặt úp xuống bàn để thấy các rãnh đi dây. Tìm lỗ nhỏ ở phía trước dành cho cổng USB. Luồn đầu cáp USB từ trong ra ngoài qua lỗ đó, kéo đủ chiều dài để dễ hàn. Tuốt vỏ cách điện: dây đỏ (+5V), đen (GND), xanh lá (Data+), trắng (Data-). Kiểm tra sơ đồ chân trên mạng và dùng đồng hồ vạn năng đo lại. Nếu ổn, hãy hàn cáp vào cổng USB. Dùng đồng hồ đo lần nữa để chắc chắn các chân đã đúng! Nếu mọi thứ ổn, hãy cắm USB vào cổng, nối đầu kia vào PC để test. Nếu máy nhận USB là thành công. Sau đó rút ra, kéo dây ngược lại và cố định cổng USB vào vị trí (nhớ kiểm tra chiều của cổng). Đi dây vào rãnh, tháo nút chặn phía sau rồi dẫn dây ra ngoài, dùng nút in thay thế để cố định dây. Mình khuyên nên dùng thêm keo nến (hot glue) phía sau cổng USB để cố định chắc chắn hơn. XONG!

Hãy đăng ảnh sản phẩm của bạn – mình rất muốn được nhìn thấy thành quả của các bạn!
