Tay cầm thiết kế riêng cho máy quét Creality Otter

Vì con scanner này hơi khó cầm nắm mà mình thì không muốn tốn thêm tiền mua cái tay cầm phụ kiện chính hãng, nên mình đã tự thiết kế một cái tay cầm riêng cho nó.

Phía dưới đáy máy quét có một lỗ ren khớp với ốc máy ảnh tiêu chuẩn. Mình tận dụng lỗ này để gắn tay cầm vào máy. Vì vậy, mình đã mua loại ốc này:

https://www.amazon.de/dp/B0FWQNXCB8?ref=ppx_yo2ov_dt_b_fed_asin_title

Hướng dẫn lắp ráp

Bước 1

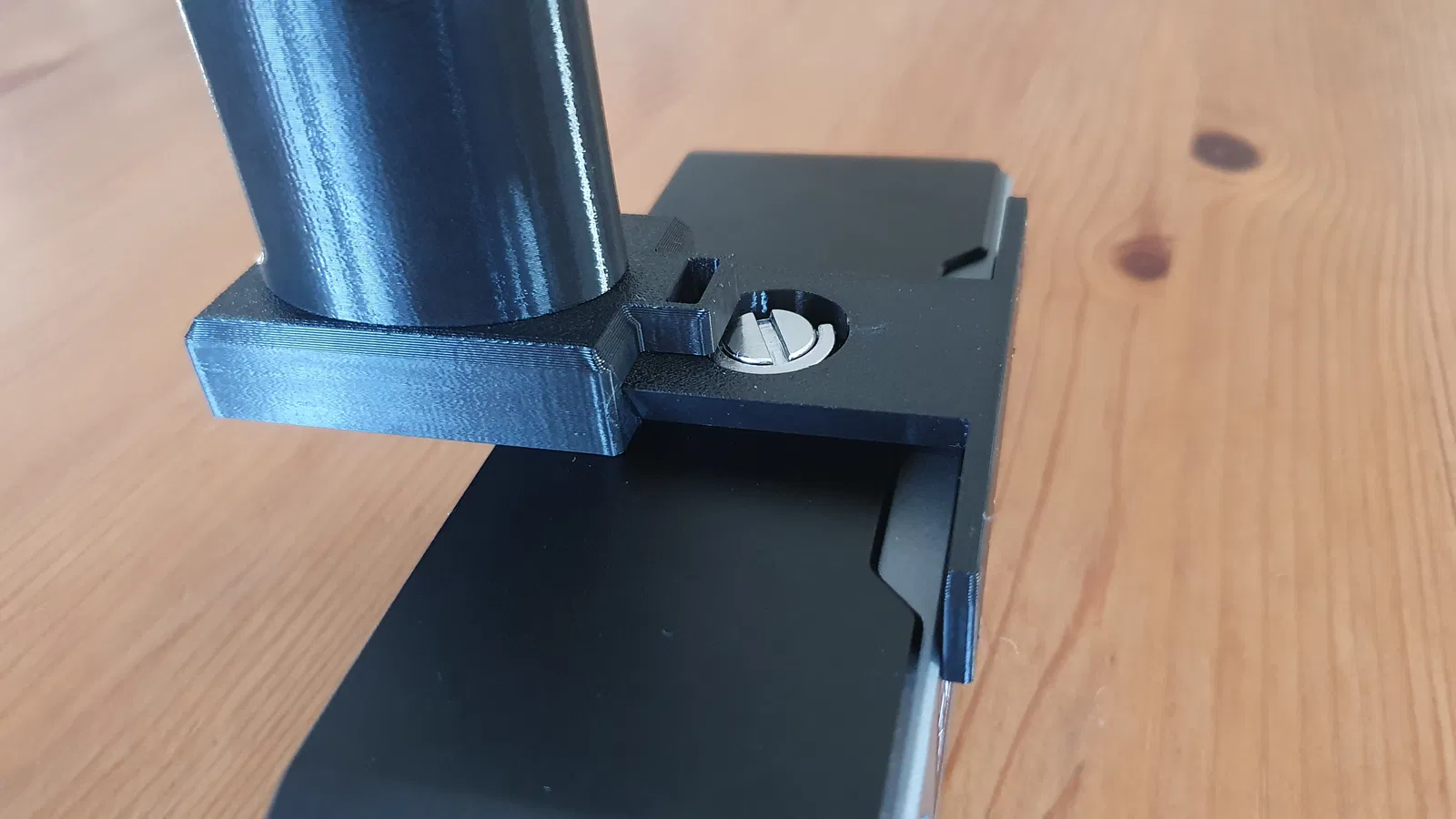

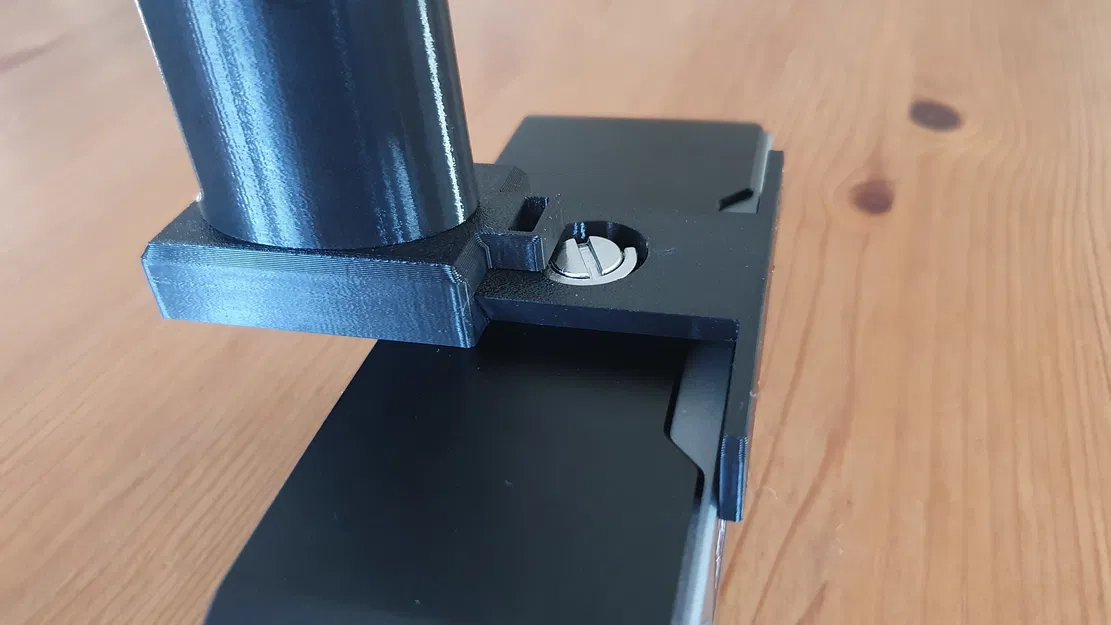

Đặt _Scanner_grip01 vào mặt dưới của máy quét như hình minh họa và cố định chi tiết bằng ốc máy ảnh. Lỗ ren này ban đầu được che bởi một nút cao su, bạn cần tháo nút này ra trước nhé.

Bước 2

Vặn _Scanner_grip02 vào _Scanner_grip03. Sử dụng 2 con ốc đầu trụ M3x10 cho bước này. Việc vặn ốc sẽ hơi cứng một chút vì ốc sẽ tự tạo ren trong nhựa.

Bước 3

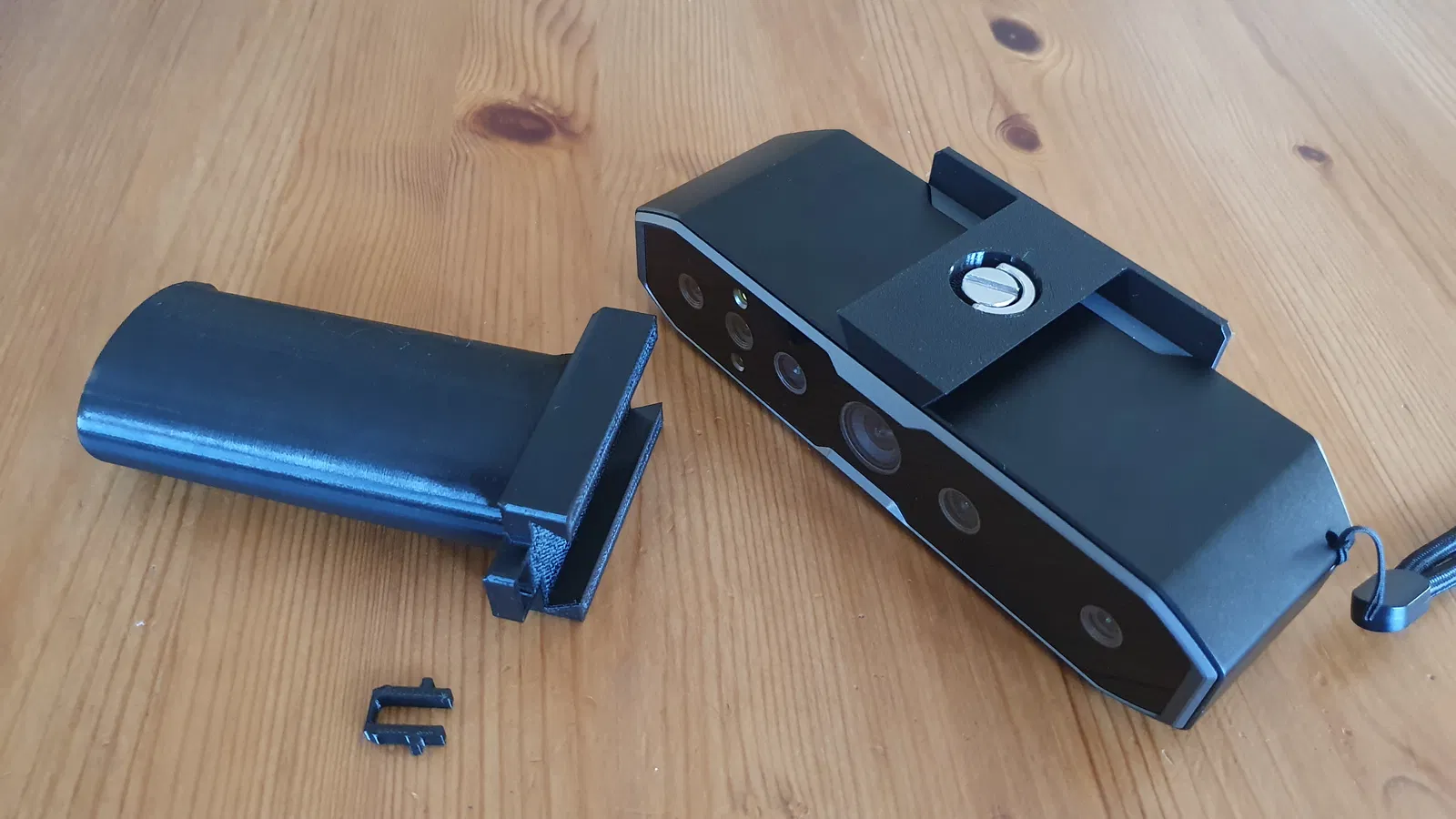

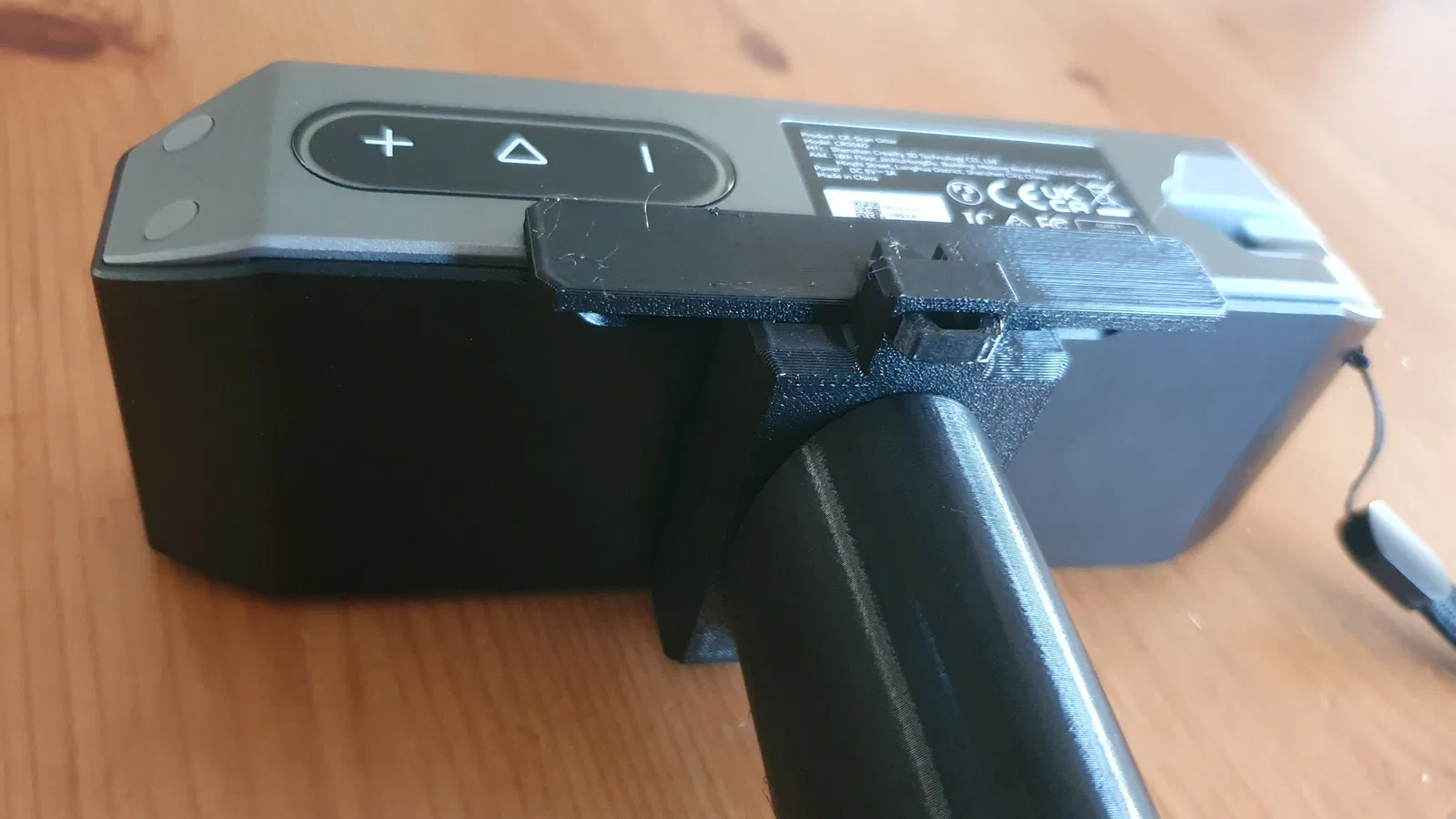

Trượt các phần đã lắp ráp từ _Scanner_grip02 và _Scanner_grip03 vào _Scanner_grip01 (phần đã gắn cố định dưới đáy máy quét).

Bước 4

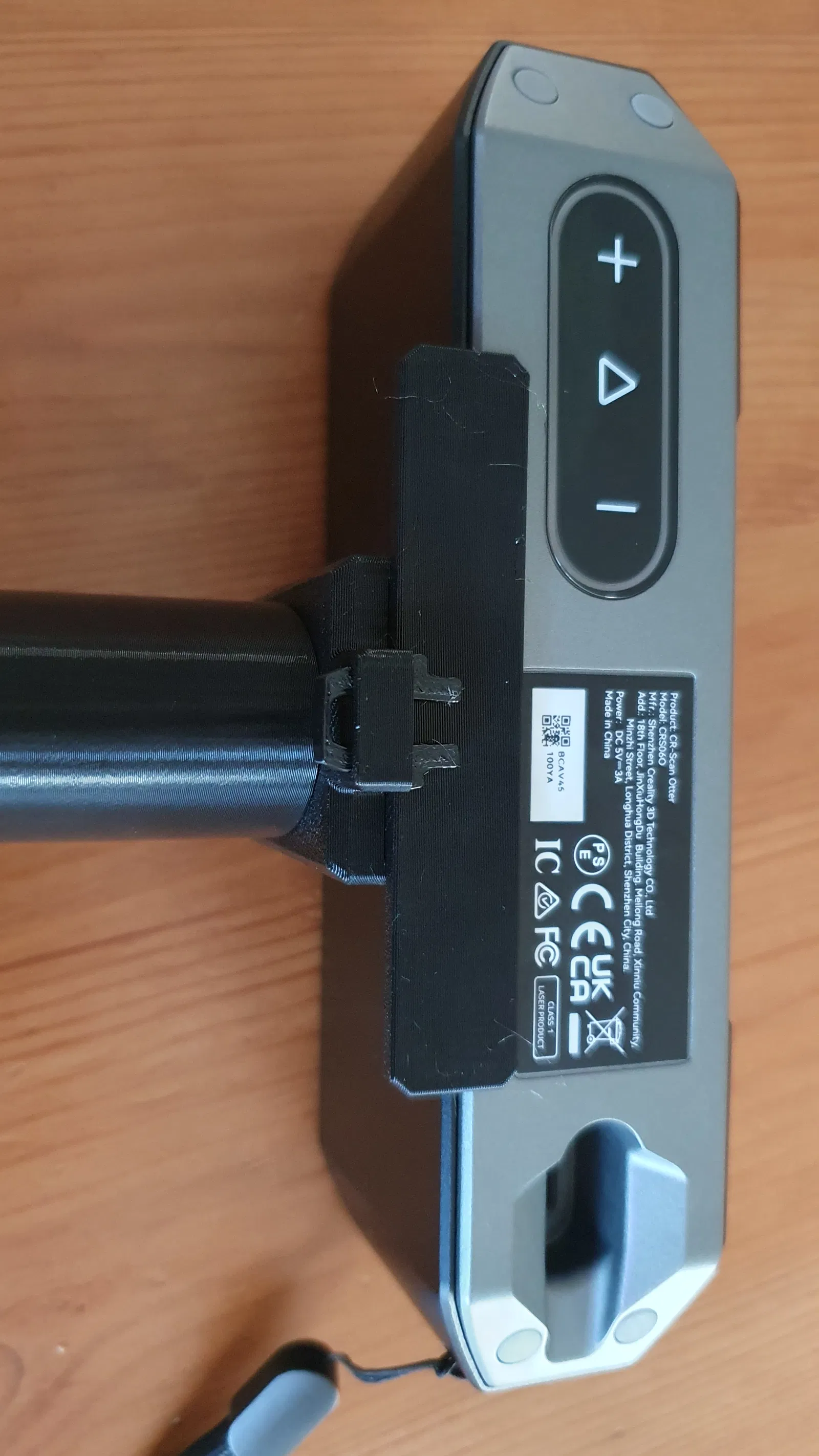

Cố định lại giá đỡ bằng chốt cài (_Scanner_grip04) để tránh tình trạng bị tuột ra ngoài ngoài ý muốn.
