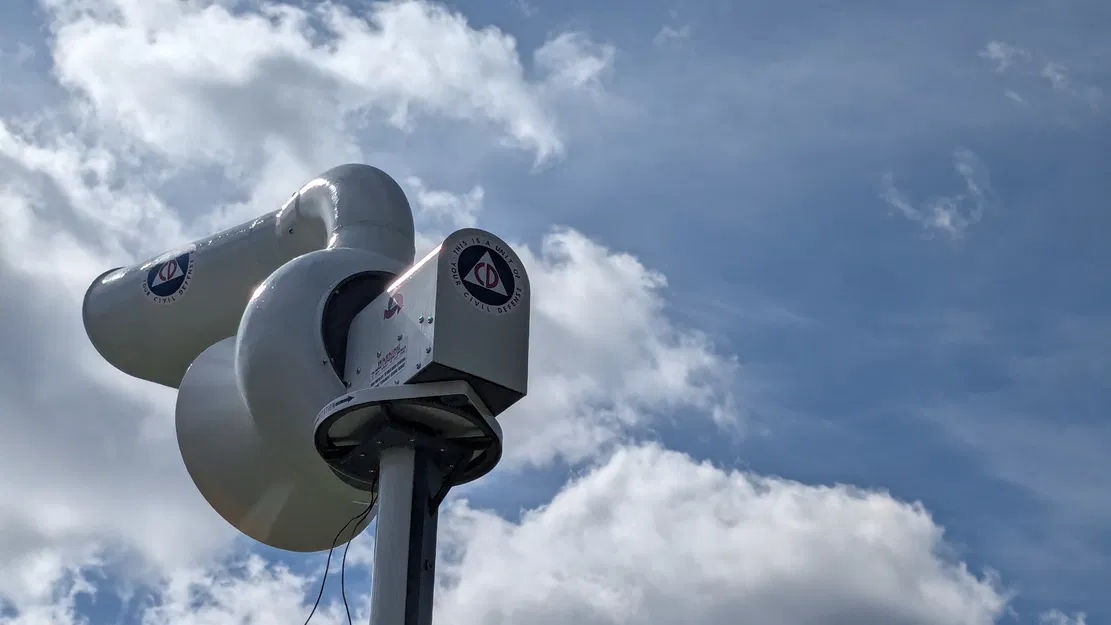

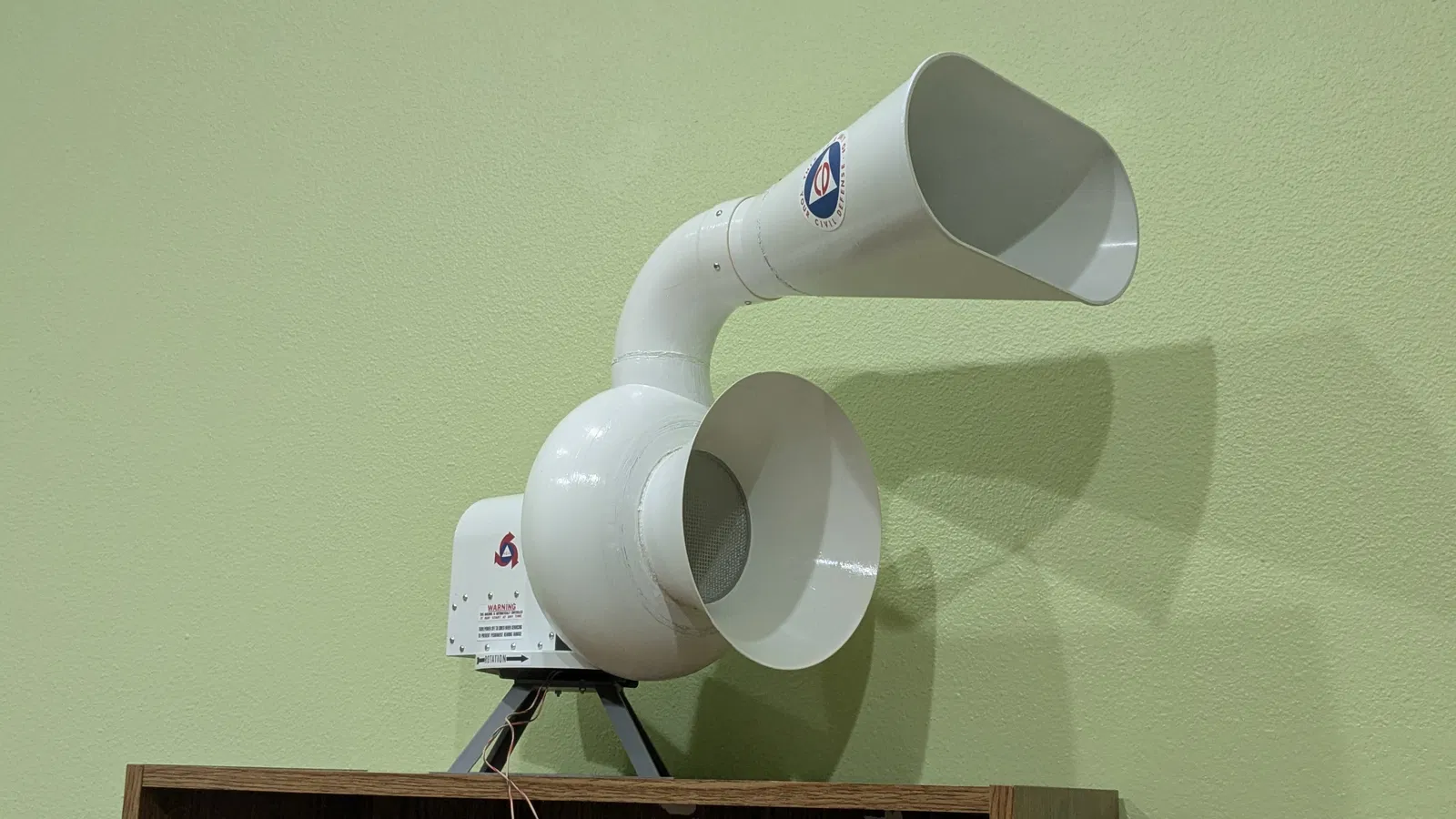

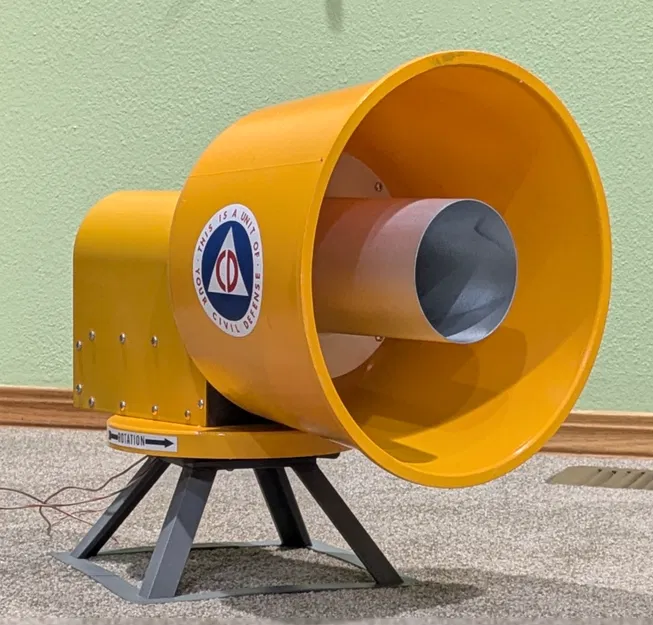

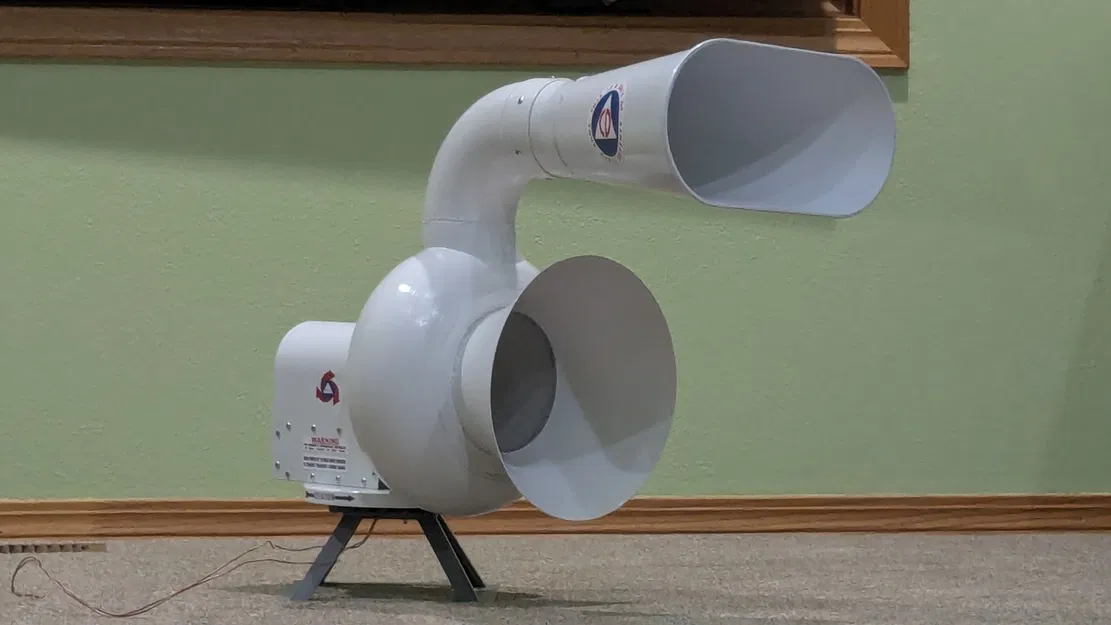

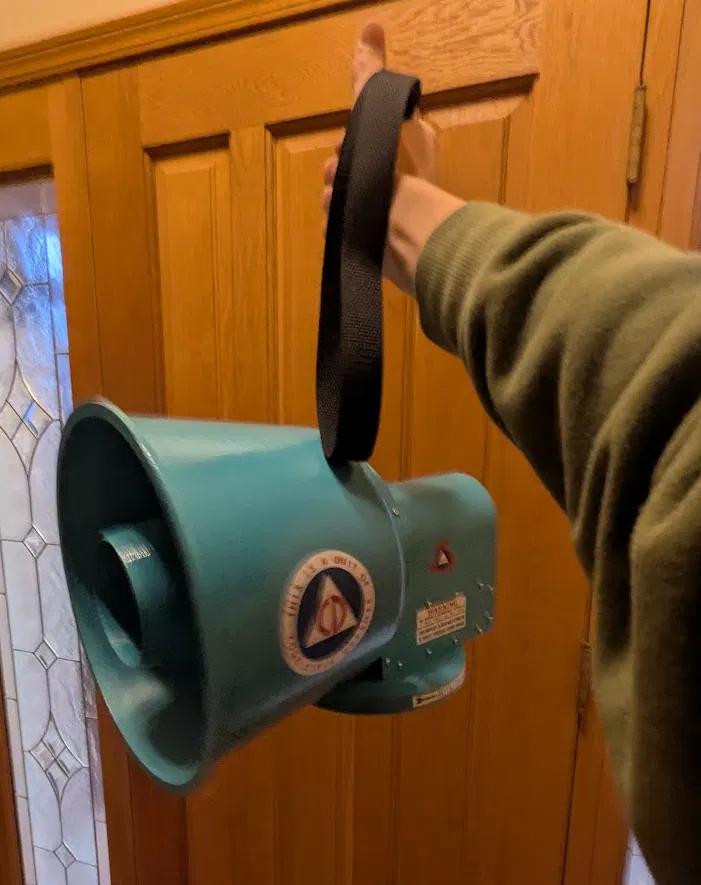

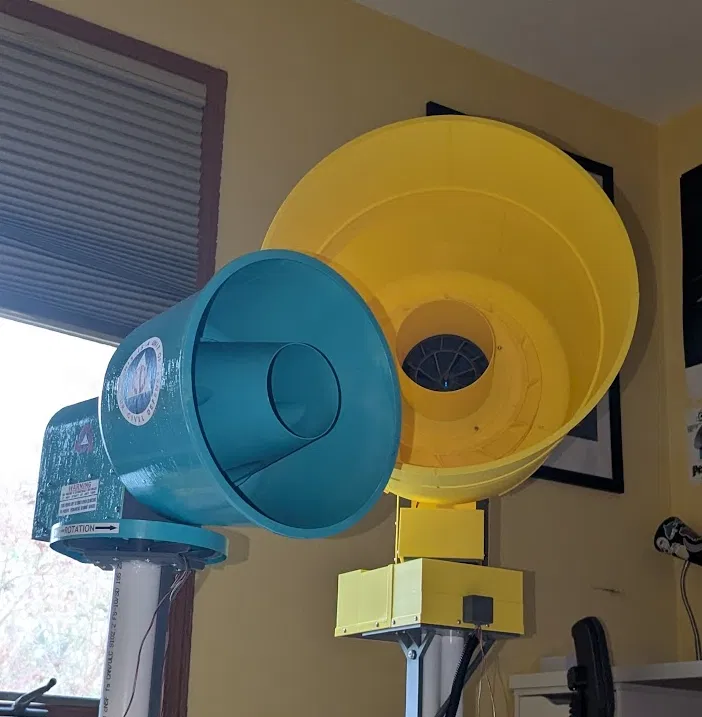

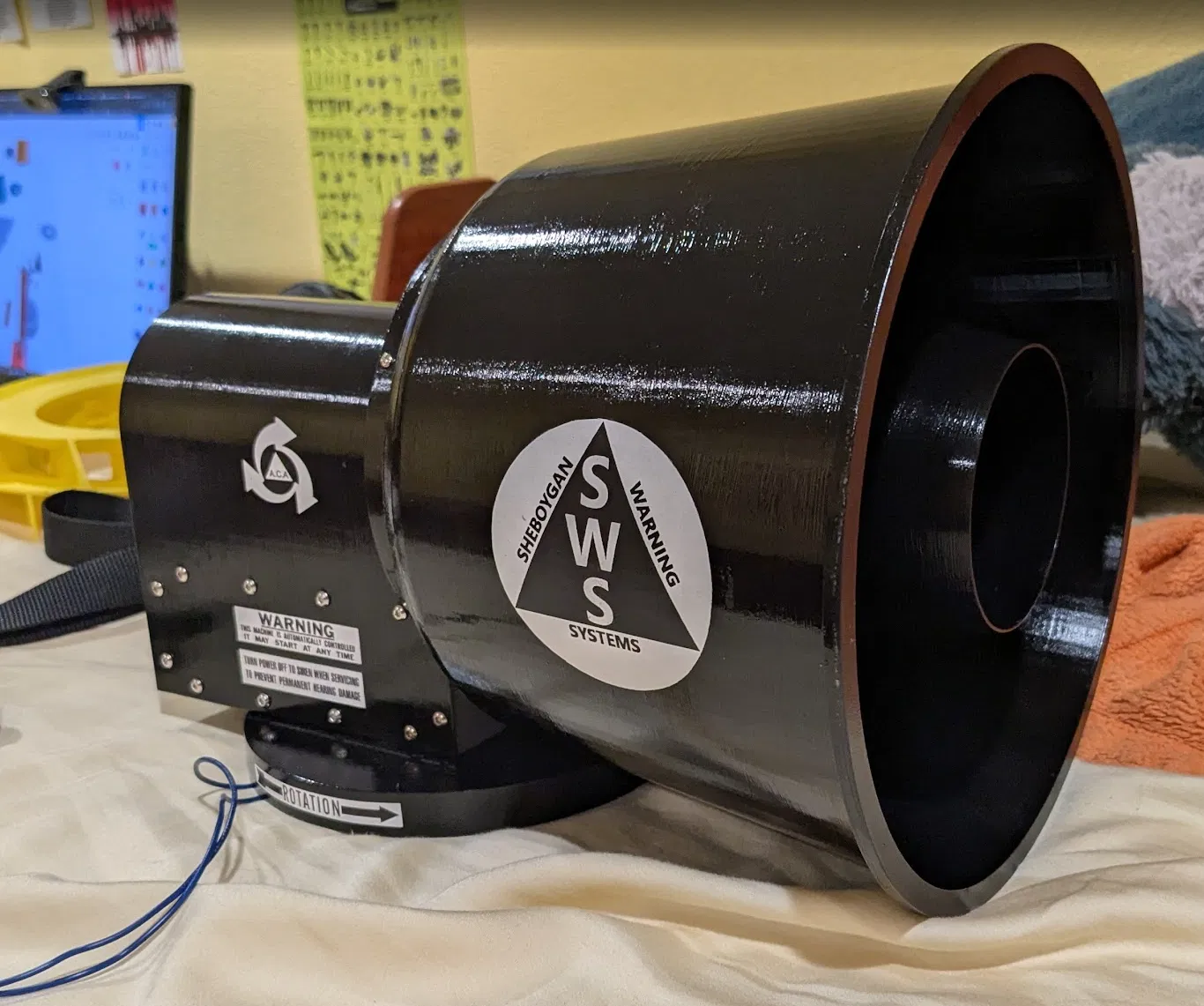

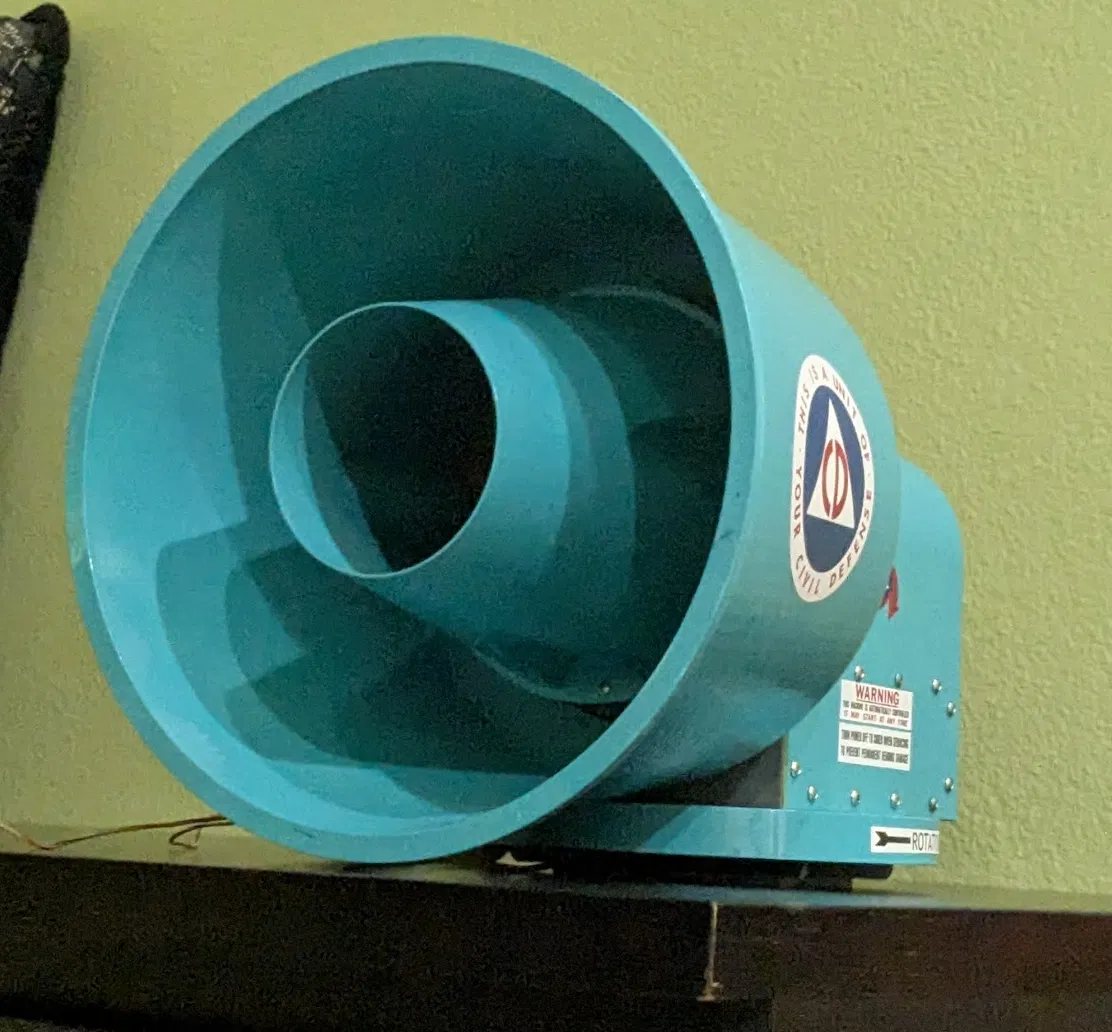

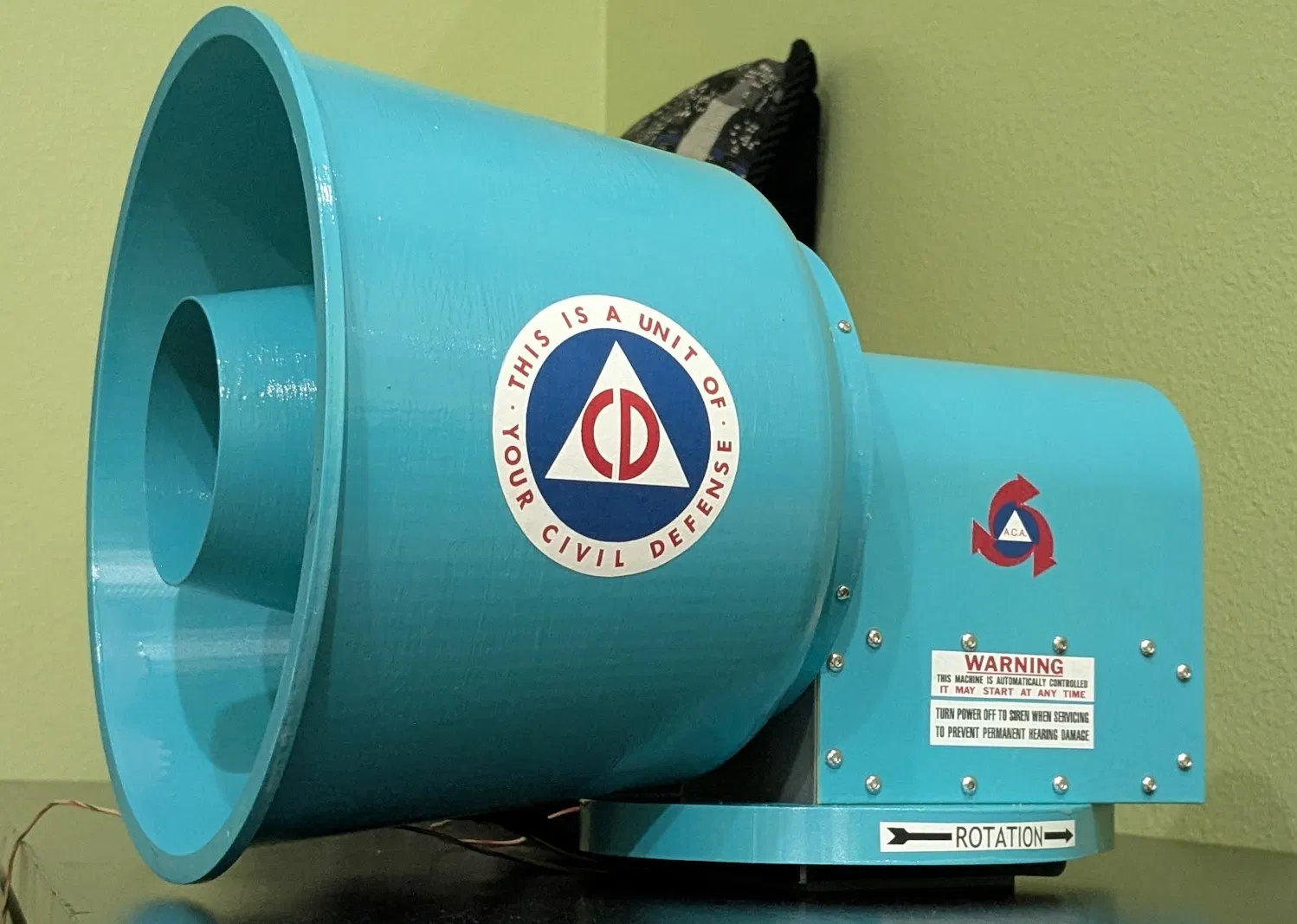

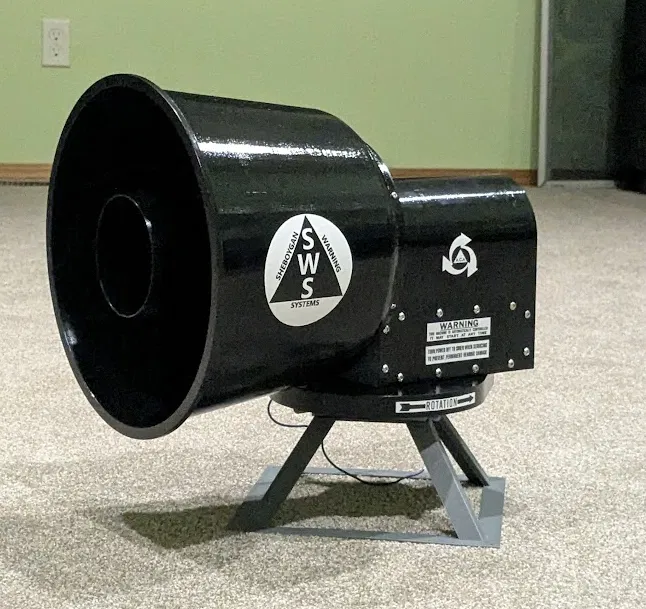

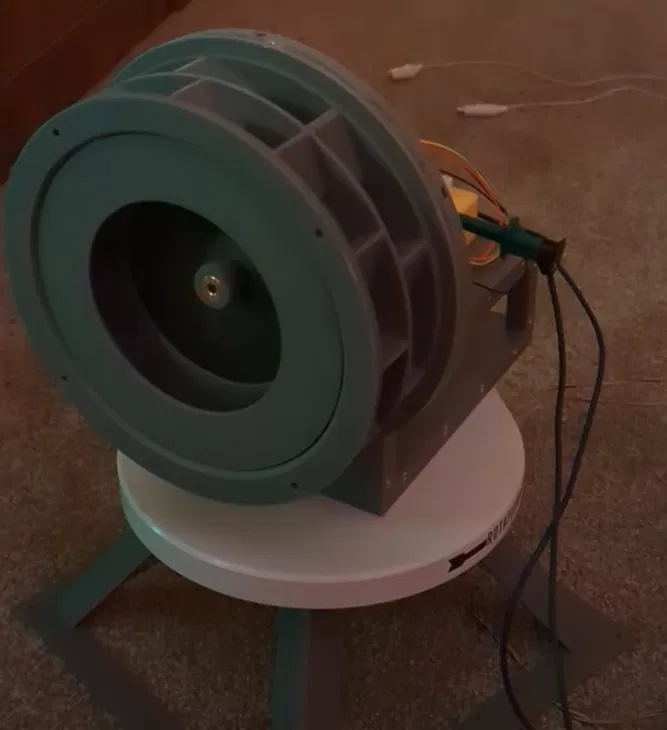

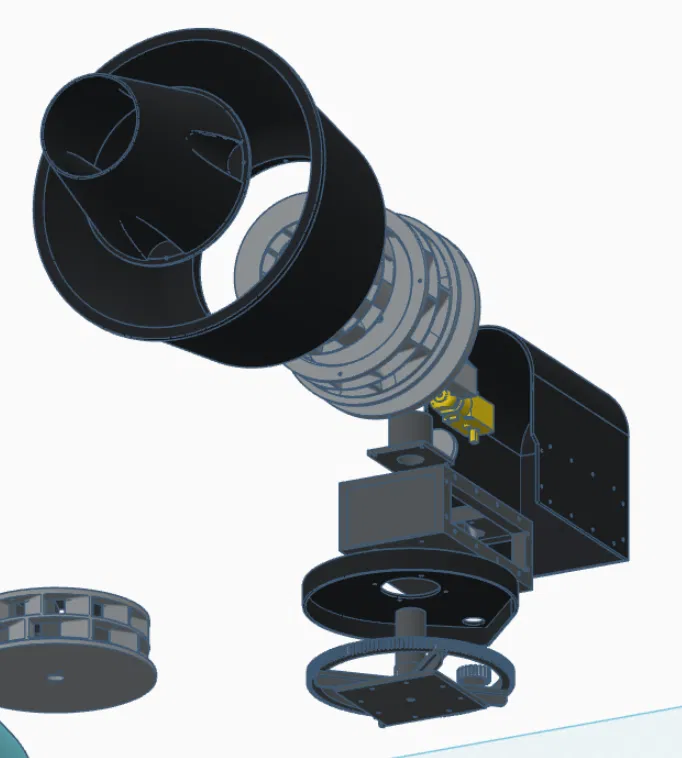

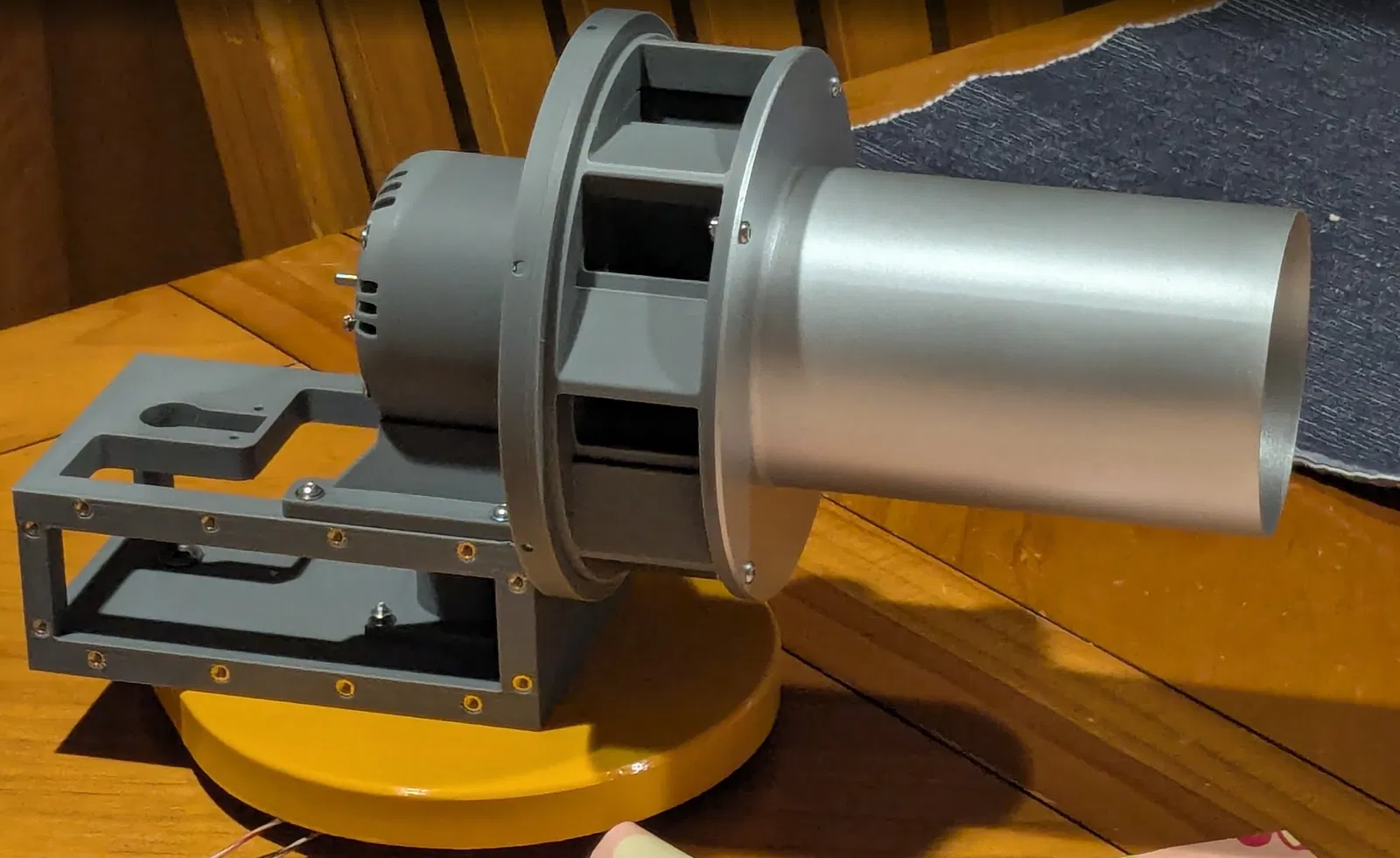

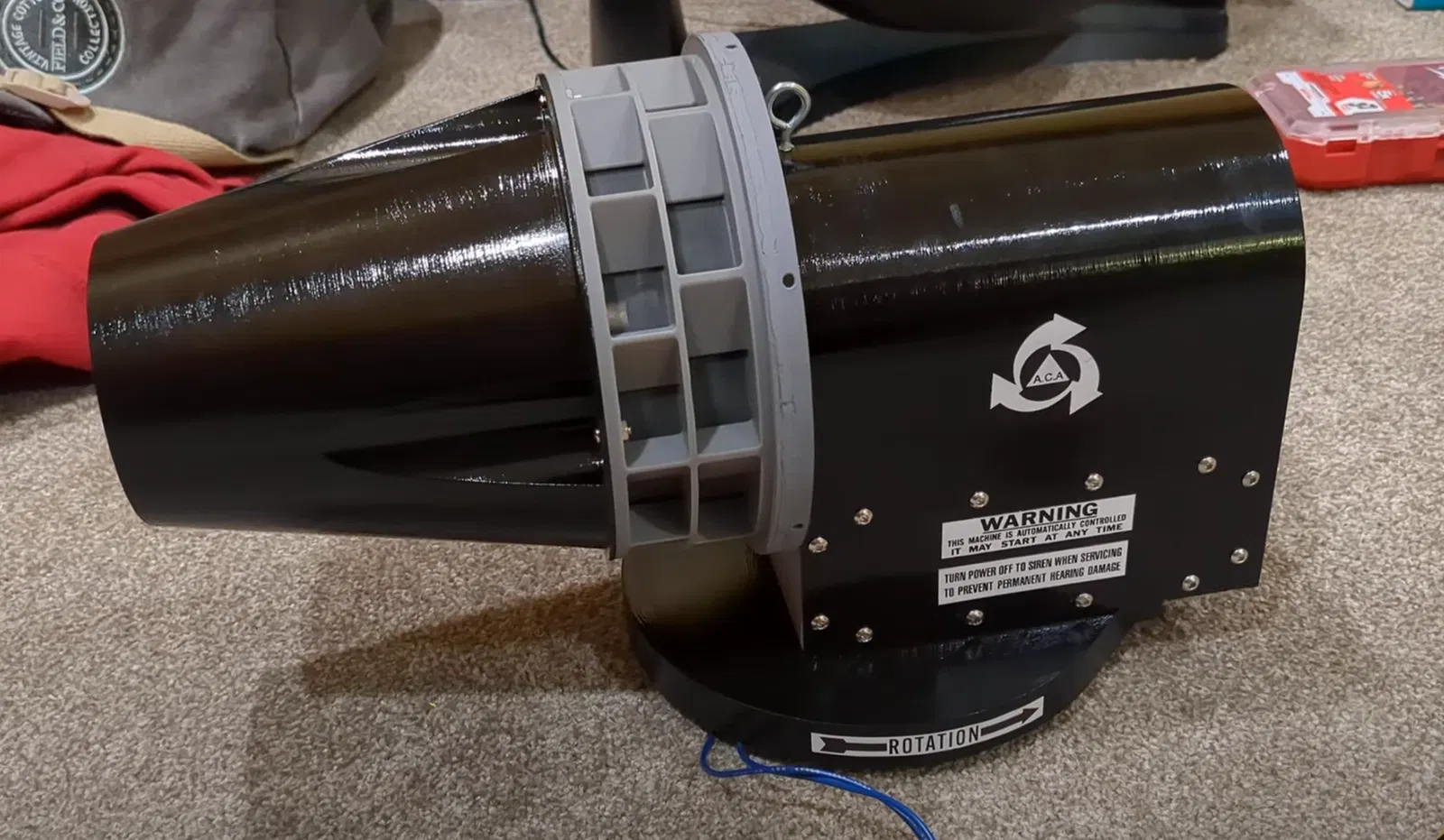

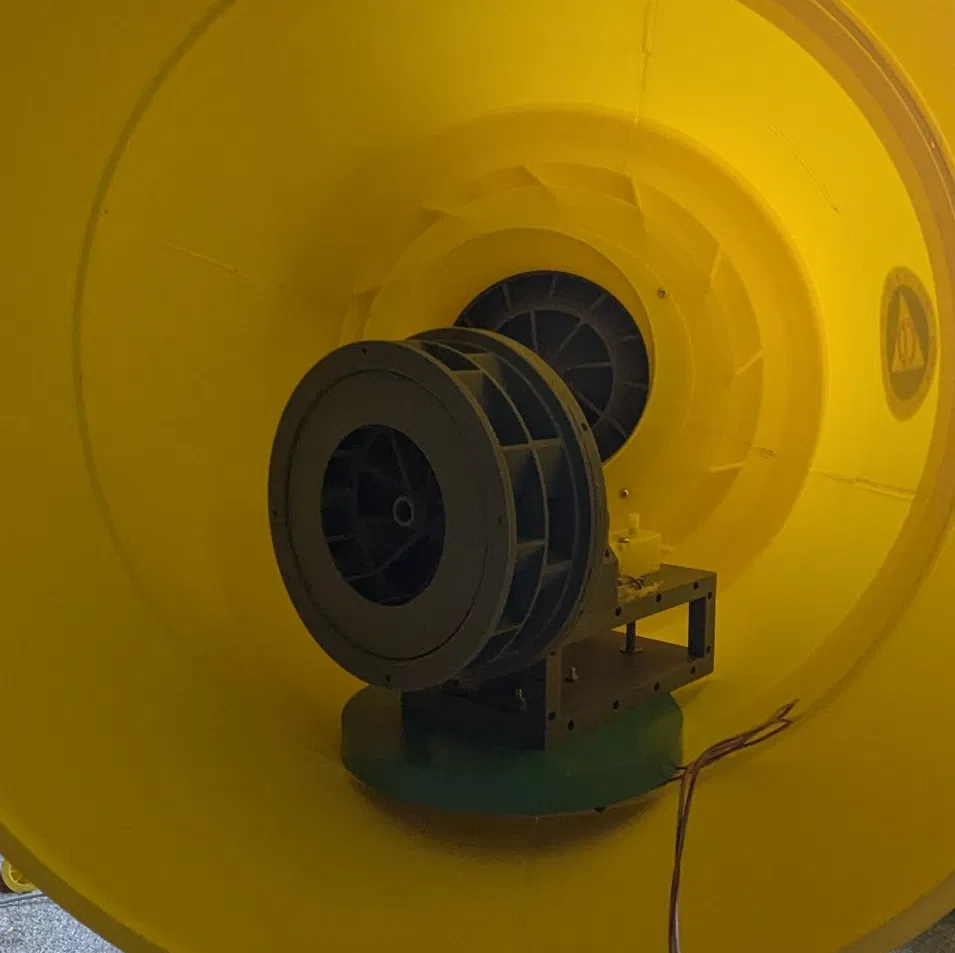

Mô hình còi báo động ACA P-10/15/Third Gen Allertor tỉ lệ 1/4

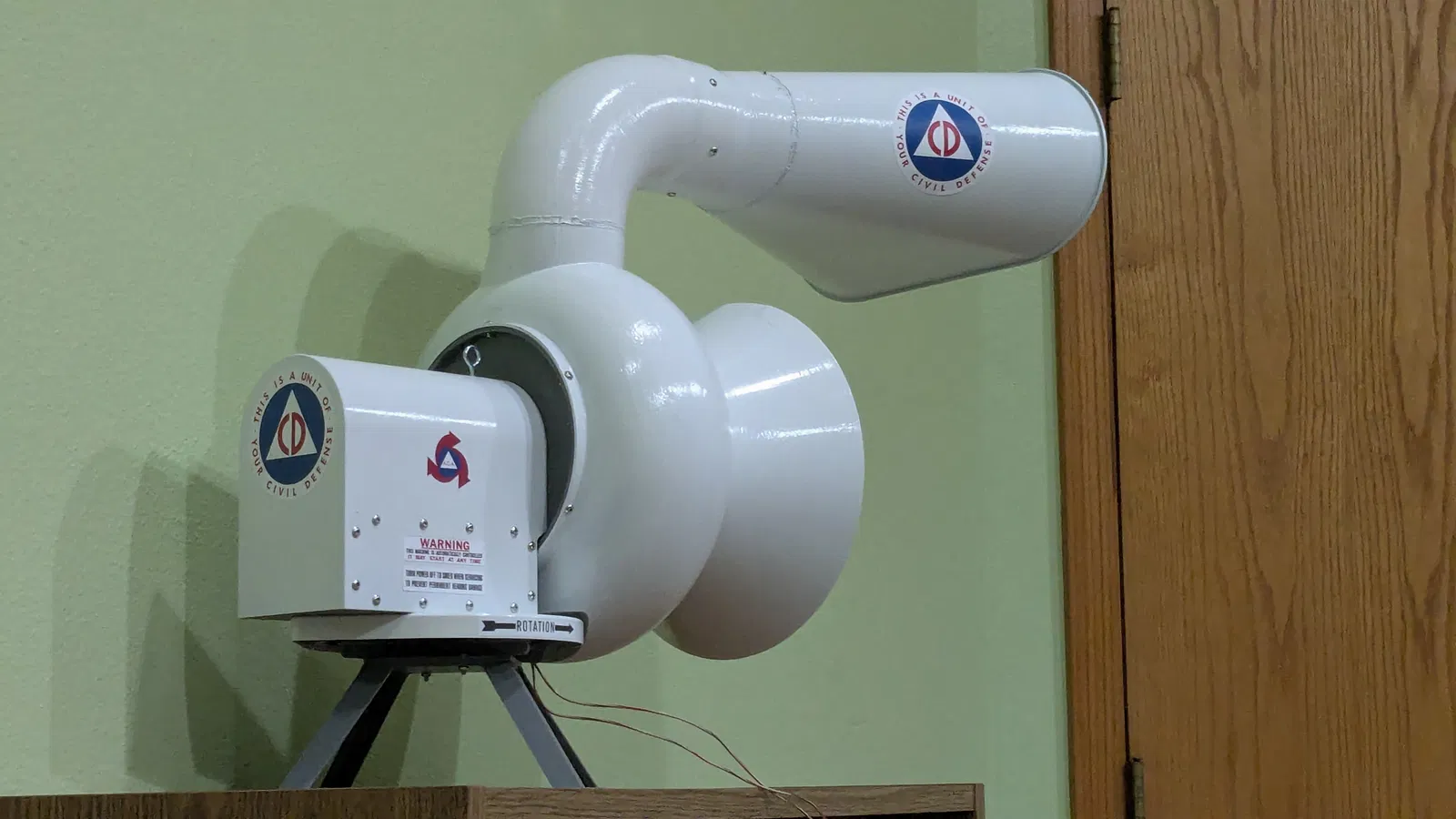

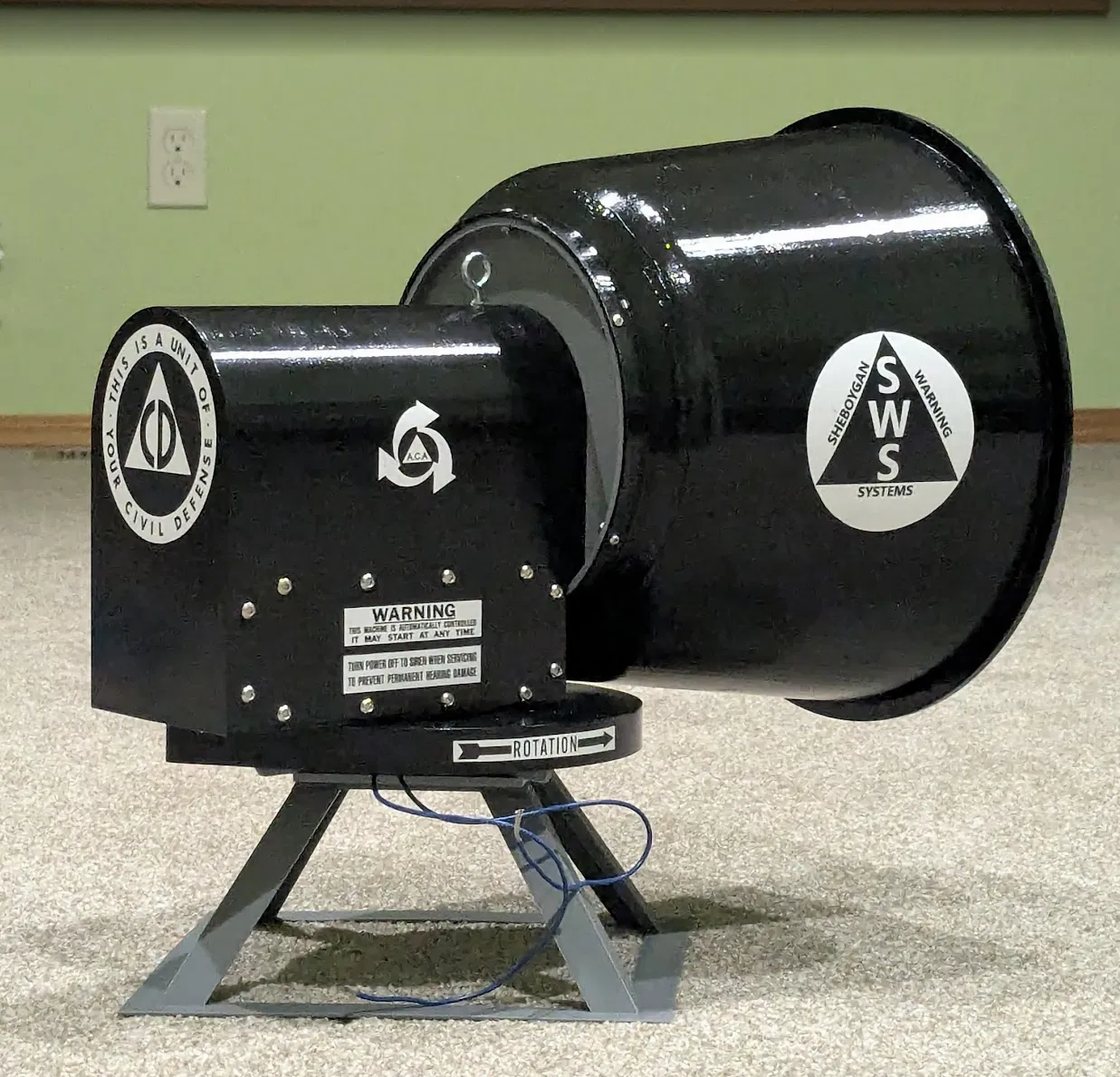

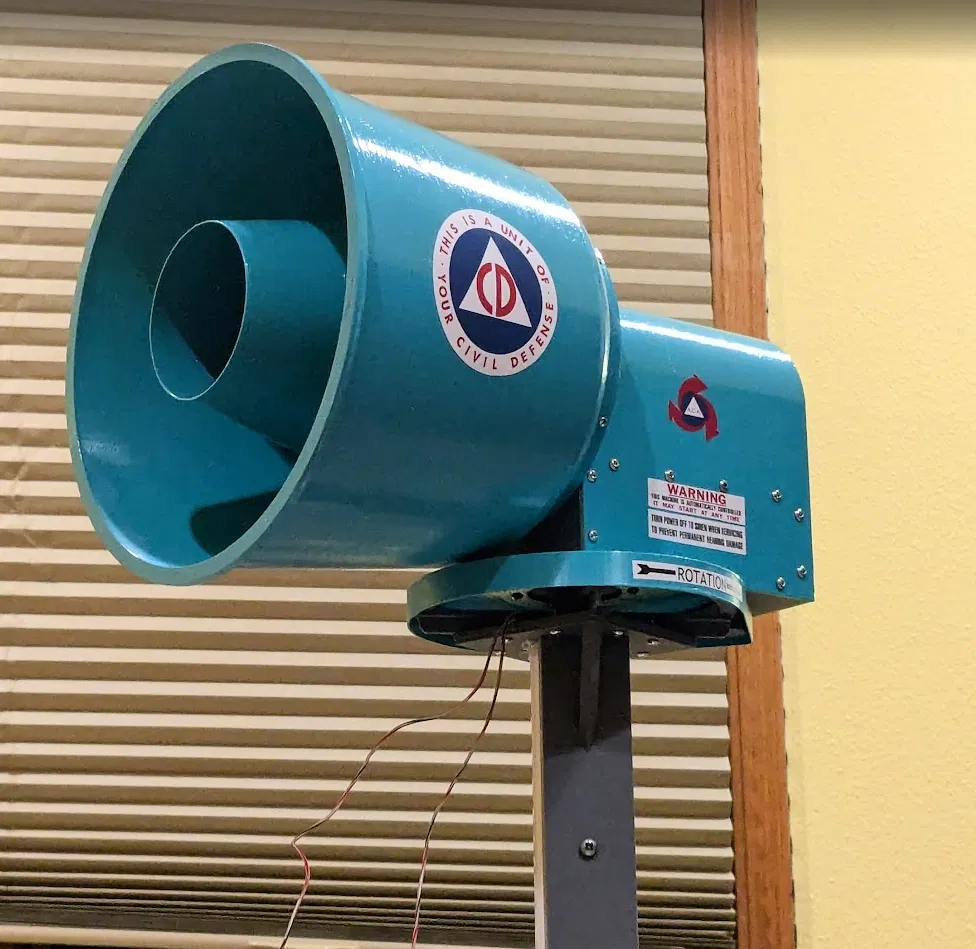

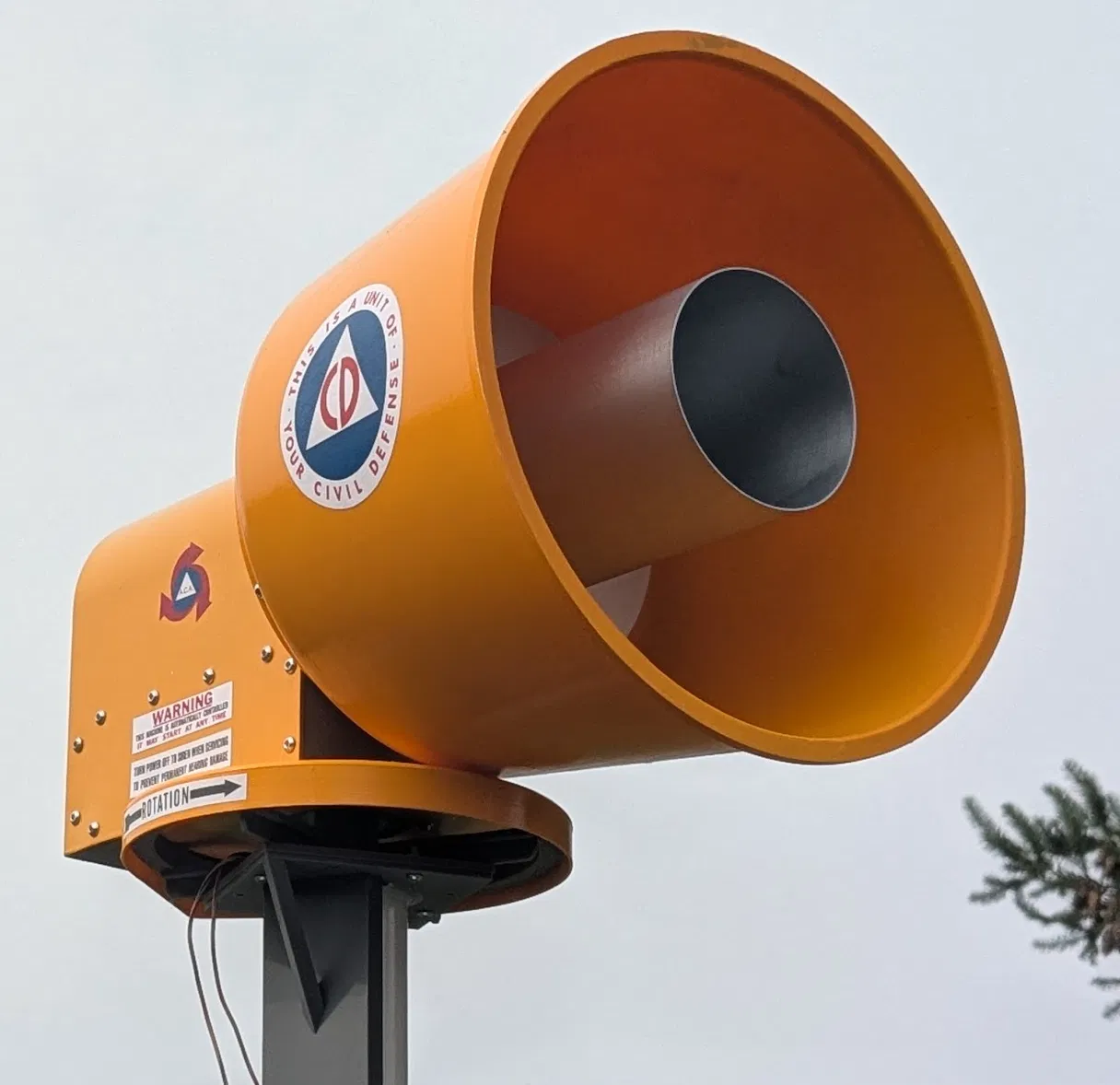

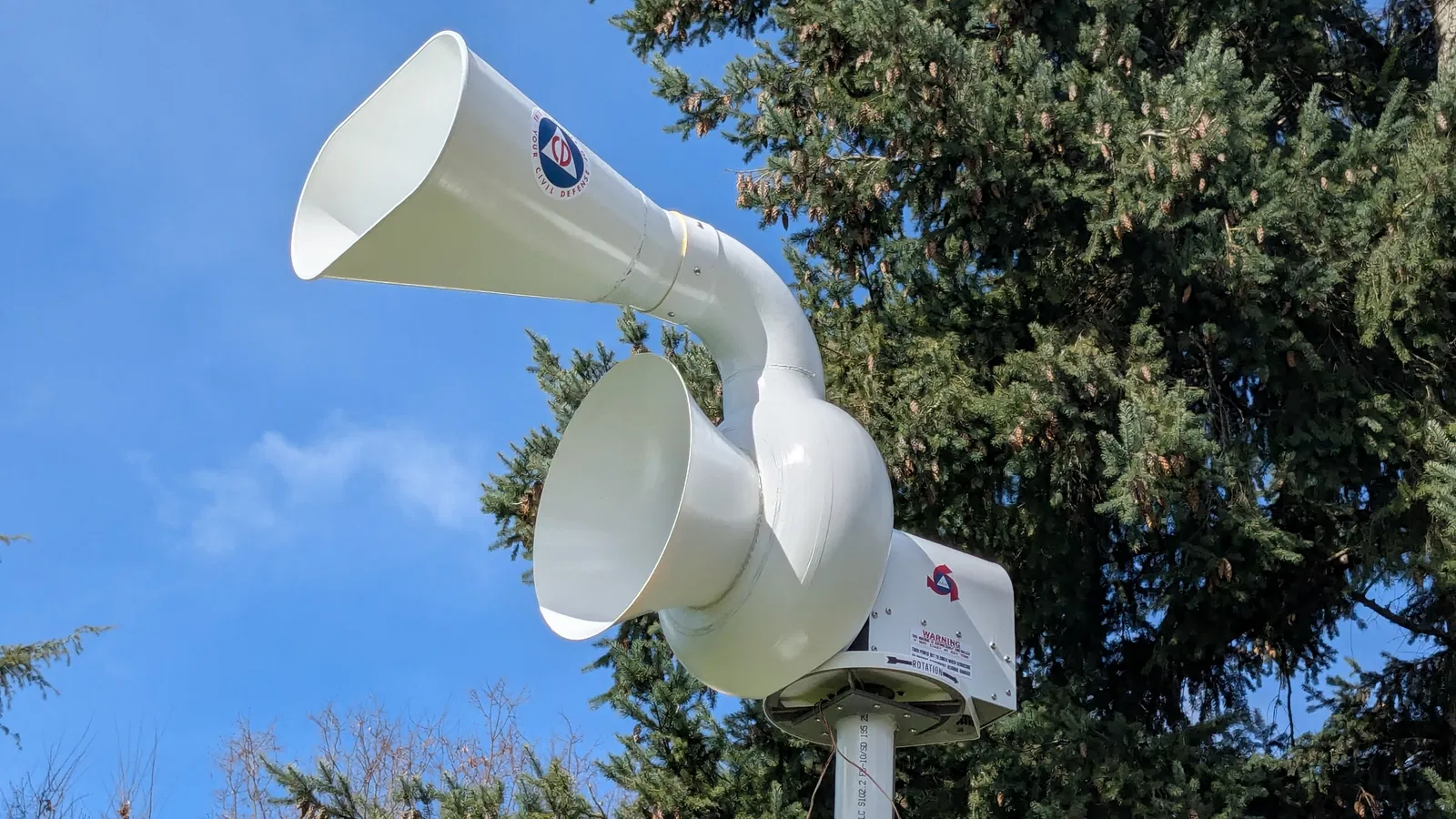

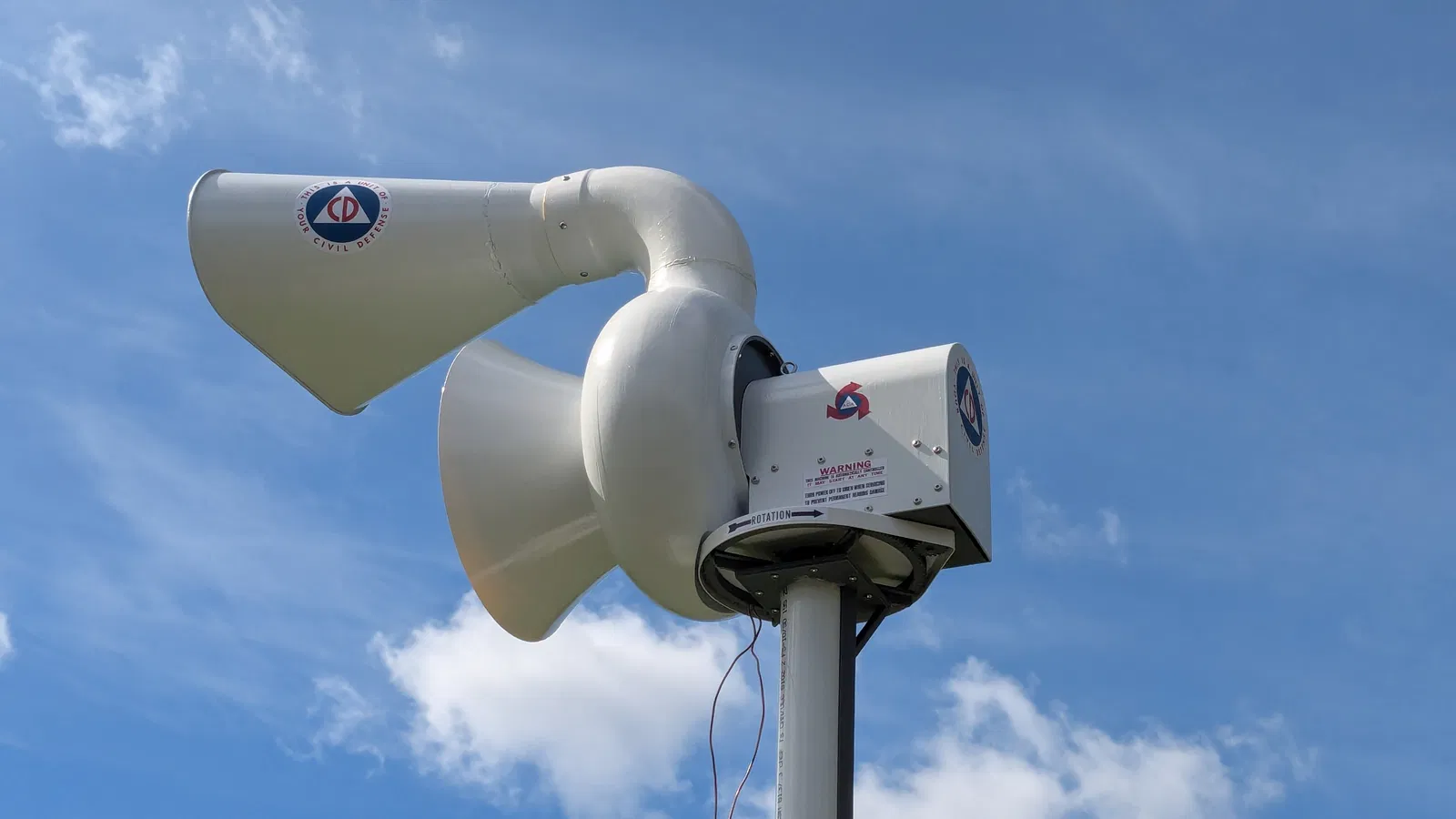

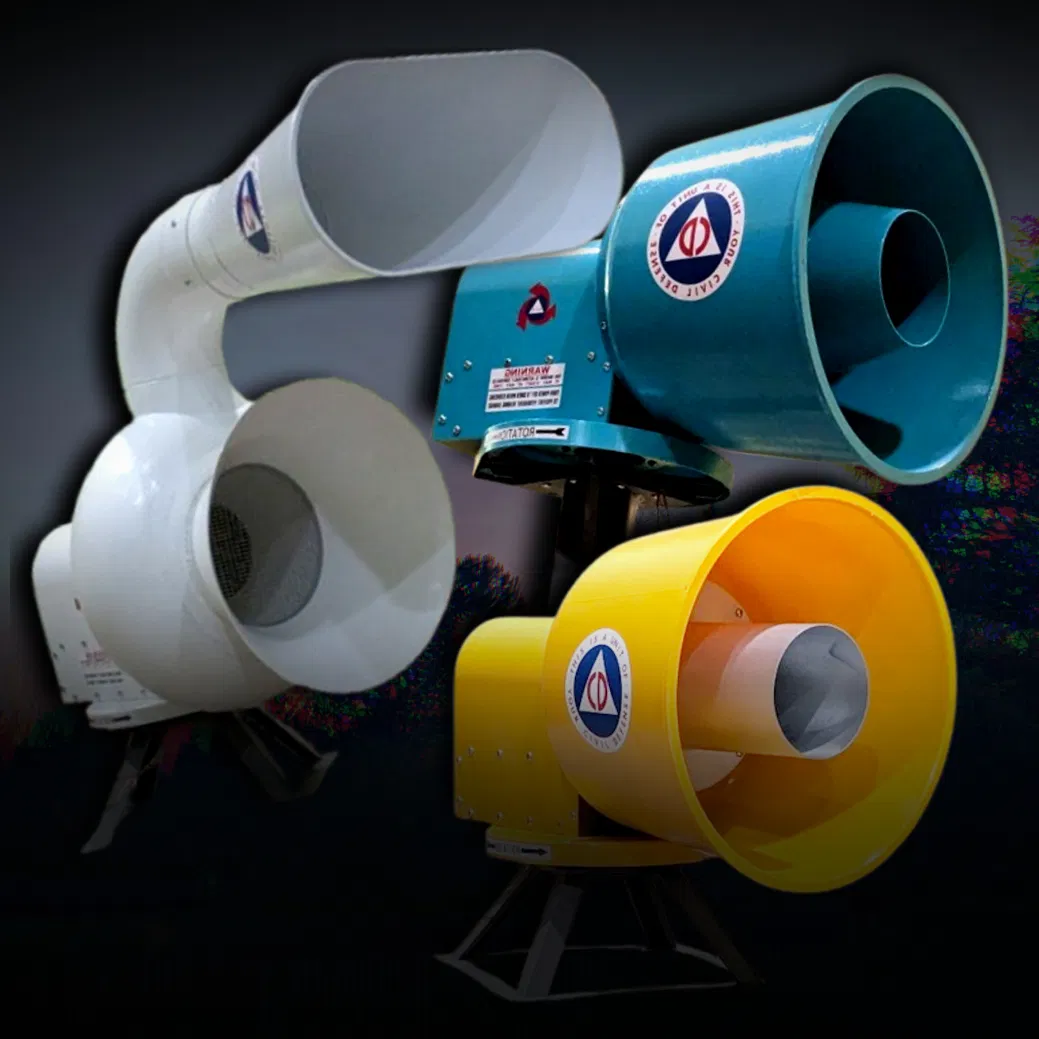

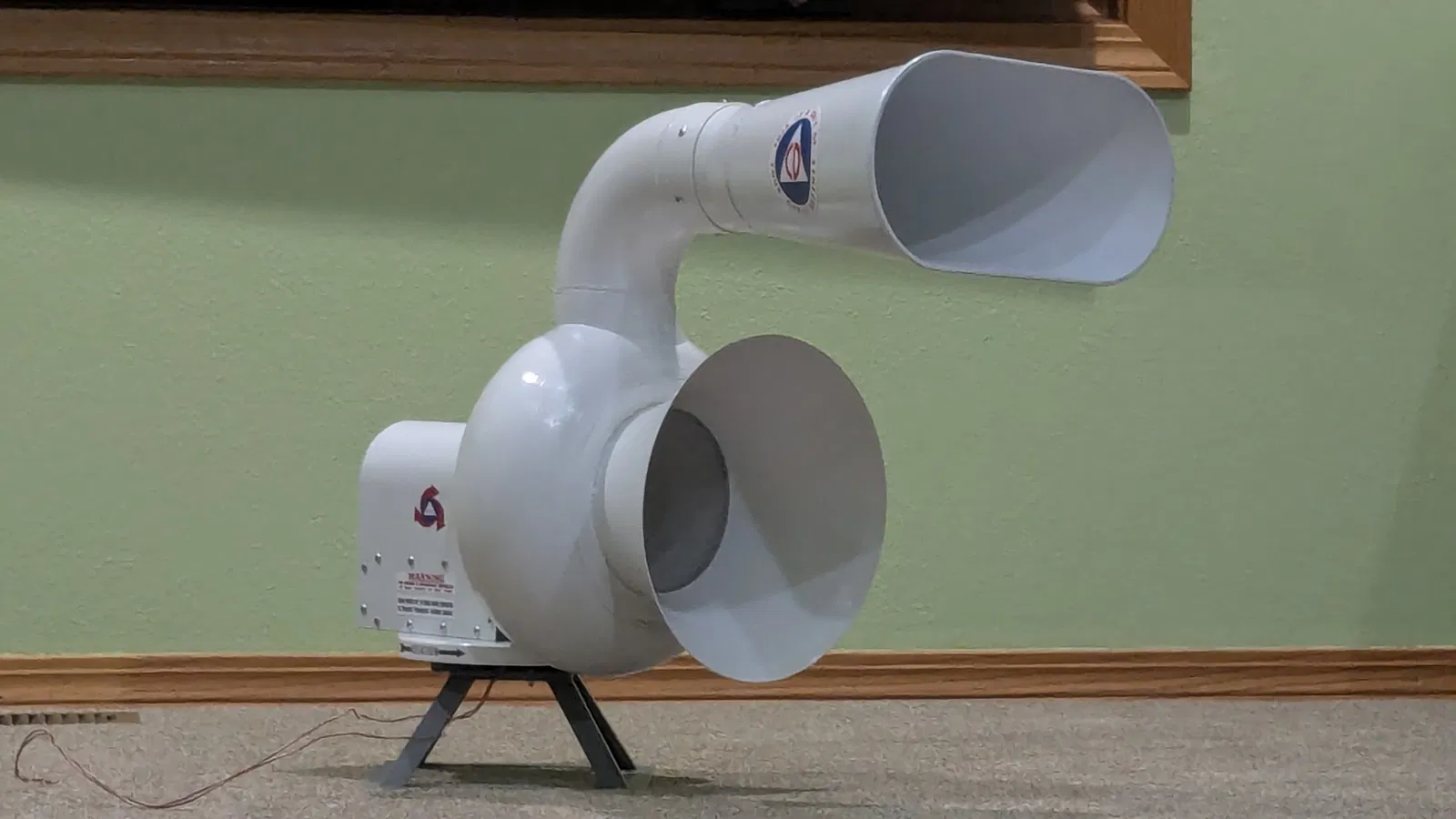

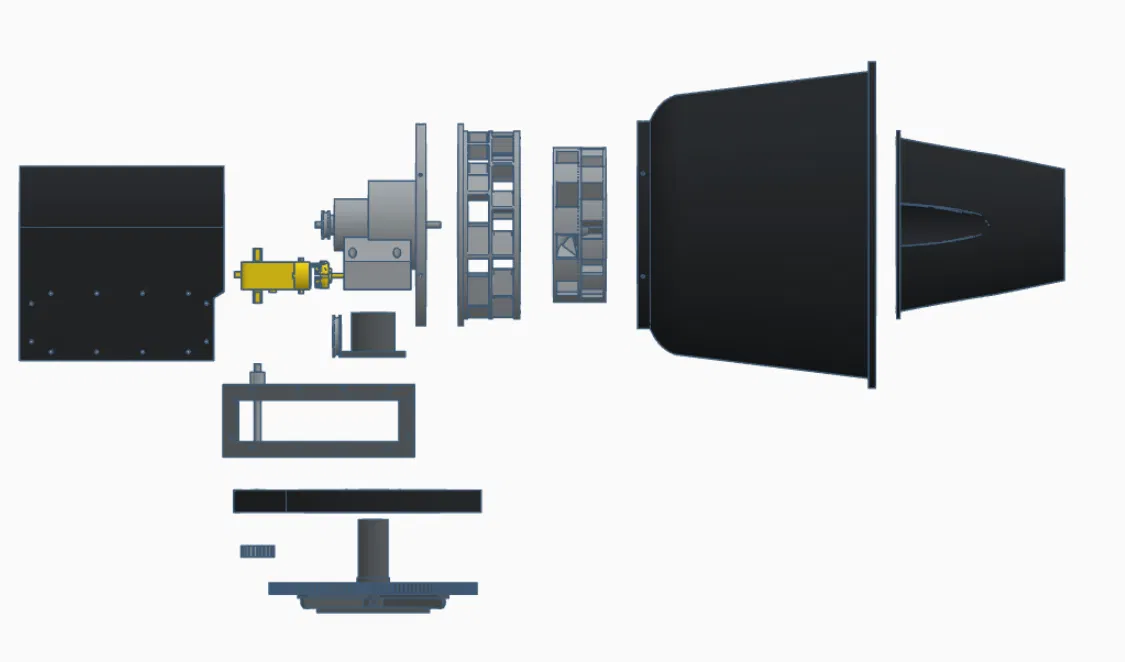

Nó đây rồi!! Sau bao ngày chờ đợi, các file in 3D cho mẫu còi báo động mini tỉ lệ 1/4 này đã có mặt trên Printables :) Mình cực kỳ hài lòng với kết quả đạt được và tin rằng đây sẽ là một dự án lắp ráp rất đơn giản và dễ dàng cho tất cả các bạn! Chắc chắn là dễ hơn nhiều so với con Thunderbolt của mình rồi. MỘT VÀI ĐIỂM CẦN LƯU Ý: Chiếc còi này hoàn toàn an toàn khi để ngoài trời nếu bạn in bằng loại nhựa phù hợp! Họng còi Penetrator và Allertor có thể thay thế hoàn hảo cho nhau. Khớp nối trục cho phép tháo lắp rotor không giới hạn mà không cần công cụ đo dung sai hay dùng lực ép rotor. Còi sẽ tiêu tốn khoảng 2 cuộn nhựa cho toàn bộ quá trình in (nếu không gặp sự cố in ấn). TỔNG CHI PHÍ CHO CÁC LINH KIỆN CHỈ TỪ $50-70 DANH SÁCH LINH KIỆN: --- MOTOR: [Link Amazon] KHỚP NỐI TRỤC (SHAFT COUPLER): [Link Amazon] CỜ LÊ LỤC GIÁC (ALAN WRENCH): Bạn có thể dùng bất kỳ loại 1.5mm nào miễn là đủ dài, loại đi kèm khớp nối thường không đủ dài. [Link Amazon] SLIP RING: [Link Amazon] VÒNG BI (BEARINGS): [Link Amazon] HỘP SỐ (GEARBOX): [Link Amazon] ỐC CẤY (THREADED INSERTS): [Link Amazon] BỘ ỐC VÍT (HARDWARE KIT): [Link Amazon] DÂY THUN NHỎ (Có thể mua ở bất cứ đâu) --- HƯỚNG DẪN!! Mình khuyên bạn nên bắt đầu in phần lõi (rotor, stator) trước. Motor được lắp vào đáy stator và cố định bằng hai ốc M3. Đối với rotor, hãy ép nhẹ khớp nối trục vào lỗ (để nó đứng thẳng), đảm bảo lỗ ốc định vị trên khớp nối hướng thẳng ra lỗ bên cạnh rotor. Bạn có thể đánh dấu bằng bút lông để căn chỉnh nhé! Sau đó, dùng búa gõ nhẹ để ép khớp nối xuống, rồi dùng lục giác 1.5mm để siết ốc cố định rotor vào trục motor. Bước tiếp theo là in nắp che motor (đã được cập nhật so với hình ảnh cũ). Mảnh này gắn vào đáy stator bằng cách dán keo và hàn nhựa bằng mỏ hàn. Hãy chú ý hướng lắp sao cho lỗ gắn trên stator khớp với lỗ nạp khí. Khi đã đúng vị trí, hãy dán keo và hàn cố định lại. Phần lõi đã xong! Tiếp đến là xây dựng khung chính của còi. Sau khi in xong và gắn các ốc cấy, hãy lấy ống xoay ngoài và nắp xoay hình giọt nước. Lắp mảnh giọt nước dưới khung, dùng 4 ốc vít gắn từ dưới lên. Sau đó đặt ống xoay ngoài vào trong khung và luồn ốc qua, cố định bằng đai ốc ở trên đỉnh. Vậy là phần khung và ống xoay đã xong! Để hoàn thiện hệ thống xoay, hãy in ống xoay trong rồi chà nhám bề mặt ngoài của nó cũng như mặt trong của ống xoay ngoài trên khung. Việc chà nhám có thể mất thời gian, nhưng bạn cần làm thật mịn để các mảnh khớp vào nhau và trượt êm nhất có thể. Đừng quên làm sạch đường chỉ in để tránh bị cộm. Việc này mất khoảng 5-20 phút tùy kinh nghiệm. Cẩn thận khi lắp ốc cấy vào ống xoay trong, nếu lệch dù chỉ một chút, nhựa sẽ bị phồng lên. Về phần slip ring, hãy GỘP BA DÂY THÀNH MỘT CẶP ĐỂ TẢI DÒNG vì motor khá lớn. Hàn chung các cặp dây lại ở cả hai đầu của slip ring, biến nó thành loại 2 dây. Sau đó, luồn dây qua lỗ trên phần giữ, dán keo cố định và lắp vào ống xoay trong bằng ốc M3. Giờ thì còi có thể xoay tự do mà không bị rơi khỏi đế, đồng thời đã có nguồn điện! Sau khi xong hai phần chính, hãy ghép chúng lại! Phần lõi gắn vào khung bằng 4 ốc M3 qua các ốc cấy. Đừng vội nối dây motor ngay nhé! Bạn cần chừa chỗ cho hệ thống xoay. Hãy đặt vòng bi vào lỗ nhỏ ở đáy khung (mặt bích hướng lên), dán keo cẩn thận để không dính vào ổ bi. In trục xoay và bánh răng nhỏ, chà nhám đáy trục rồi lắp thử bánh răng. Nếu lỏng có thể dán keo. Với hộp số, hãy tháo dây rút và cắt bỏ dây cũ vì giờ nó chỉ đóng vai trò là ổ đỡ. Đặt trục xoay qua vòng bi, bắt hộp số vào đỉnh khung. Chú ý hướng hộp số sao cho trục quay đúng chiều. Đẩy trục xoay vào trục hộp số, nếu chặt quá hãy chà nhám trục. Cuối cùng, lắp bánh răng vào trục bên dưới, dùng dây thun nối hai pulley để hoàn tất. Giờ bạn có thể hàn dây và test còi! Cuối cùng lắp phần họng, nắp che motor và các chi tiết còn lại. --- Mặc dù không thể làm video hướng dẫn, hy vọng những mô tả chi tiết kèm hình ảnh này sẽ giúp bạn dễ dàng lắp ráp. Nếu có câu hỏi, bạn có thể ping mình trên Discord để được hỗ trợ nhanh nhất nhé!
