Nắp che bảo vệ (Enclosure) cho máy in 3D Flying Bear Ghost 5
Bộ nắp che được thiết kế riêng cho Flying Bear Ghost 5, giúp giữ nguyên hệ thống bowden và ống ruột gà. Dự án bao gồm file DXF để cắt tấm plexiglass 3mm, hướng dẫn lắp ráp và chi tiết các loại ốc vít cần thiết để bạn tự thực hiện tại nhà.
Mô tả

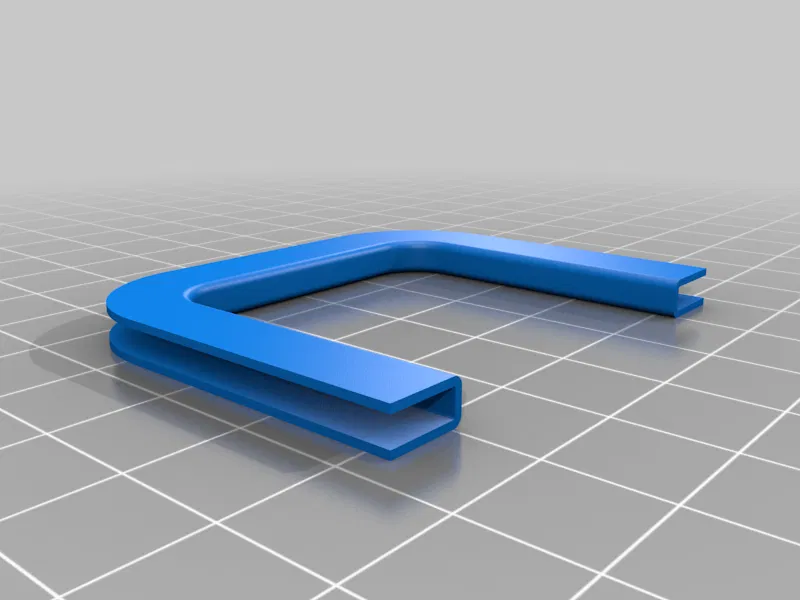

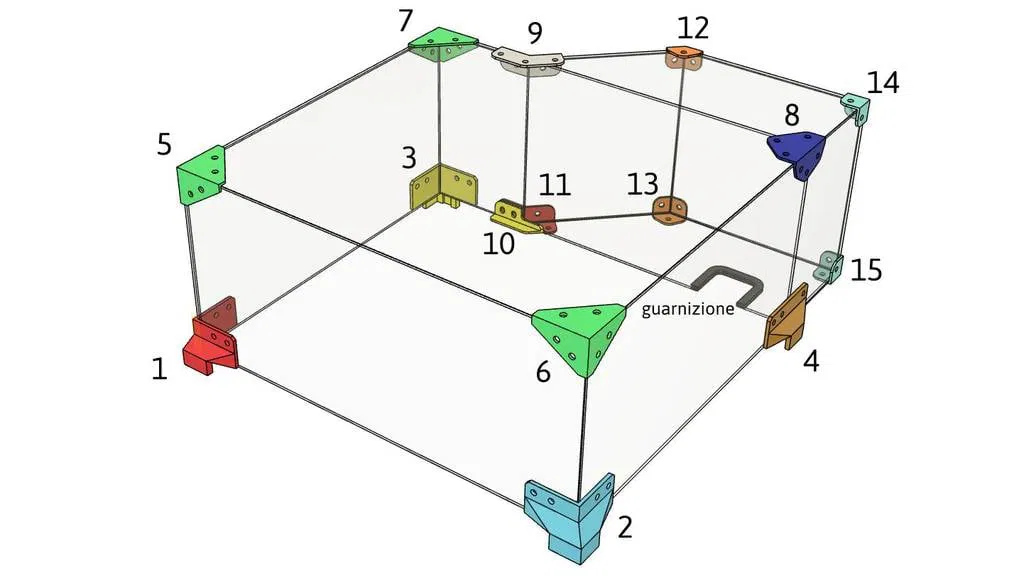

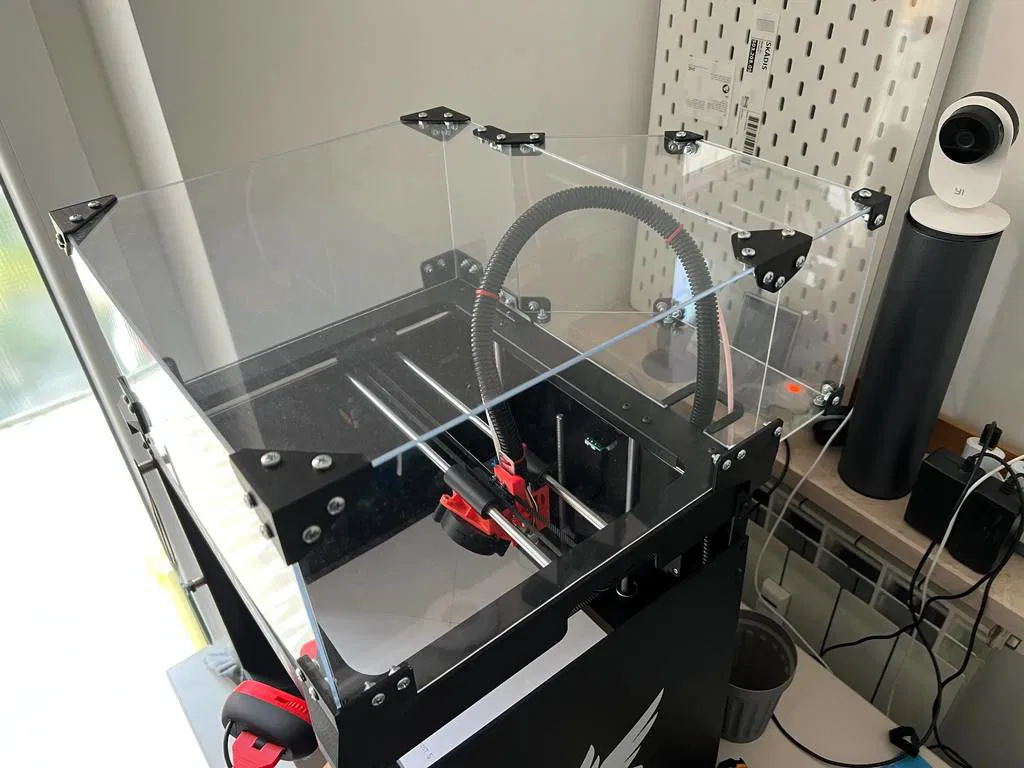

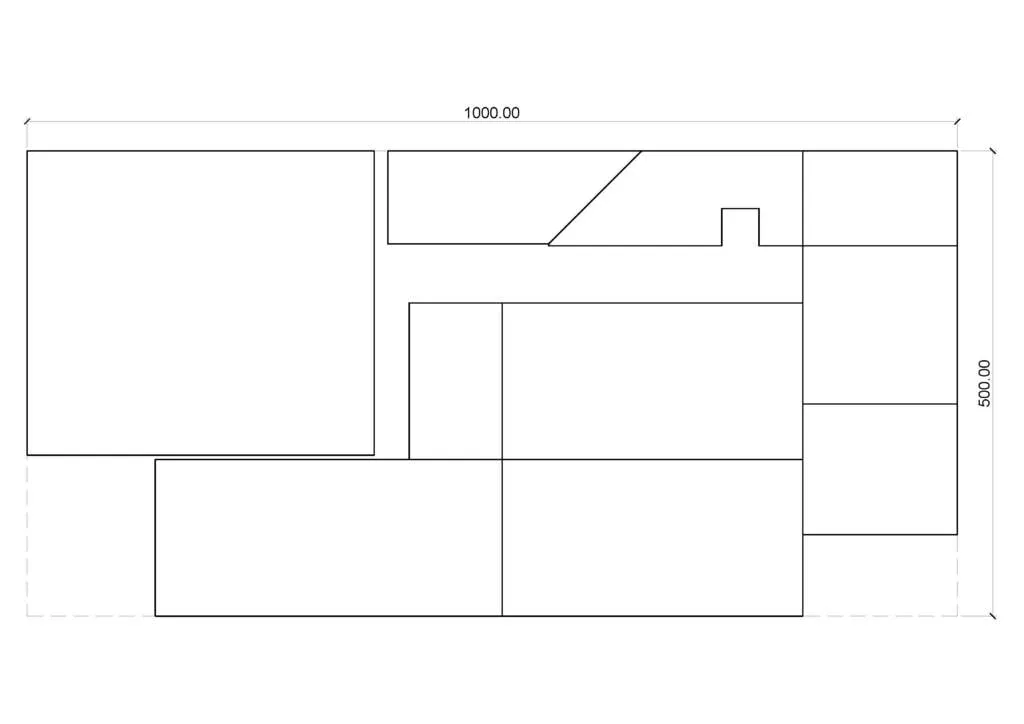

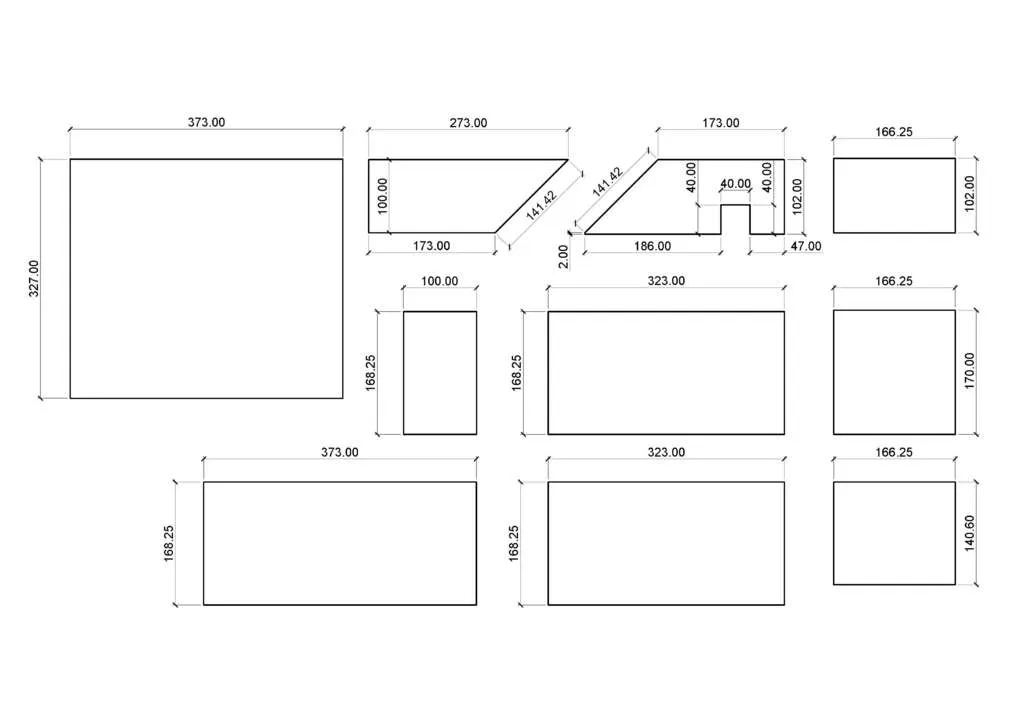

Mình tạo ra phần nắp che này dựa trên nhu cầu sử dụng thực tế của bản thân. Toàn bộ phần che phía trên được thiết kế để giữ nguyên cấu trúc dây bowden và ống ruột gà zin, đảm bảo không cản trở chuyển động của máy. Khi cần thiết, bạn có thể dán kín các mép xung quanh tấm plexiglass bằng băng keo điện hoặc các loại vật liệu tương tự. Về phần plexiglass, mình dùng loại dày 3mm, mua một tấm kích thước 50x100cm từ Leroy Merlin. Bạn cần chuẩn bị thêm 61 bộ ốc M4x12 kèm đai ốc và vòng đệm. Mình đã đính kèm file DXF để cắt plexiglass cùng hai hình ảnh minh họa về kích thước và cách cắt. Cập nhật ngày 18/01/2024: Mình có bổ sung thêm một file DXF mới không bao gồm phần cắt khoét 40x40x40 cho gioăng (dành cho các bạn đặt cắt tấm tại xưởng để tránh lỗi, vì phần cắt đó thường tạo góc nhọn dễ bị giòn gãy). Tất nhiên với bản này, bạn sẽ cần tự tay cắt chỉnh lại phần đó. Đừng quên ghé thăm các dự án khác của mình trên MakerWorld nhé, đảm bảo bạn sẽ thấy thú vị! https://makerworld.com/en/@Tremmannaik/upload
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
