Bộ công cụ cắt gân tham số (Parametric Rib Cutter) để tạo khớp nối 3D in bền chắc

Mô hình này là một công cụ thiết kế cho Fusion 360 được dùng để gia cố các chi tiết in 3D bằng cách tạo ra các đường gân (ribs) bên trong thân mẫu.

Thay vì phải tăng độ đặc (infill) trong phần mềm slicer, phương pháp này giúp gia cố trực tiếp ngay từ giai đoạn thiết kế CAD.

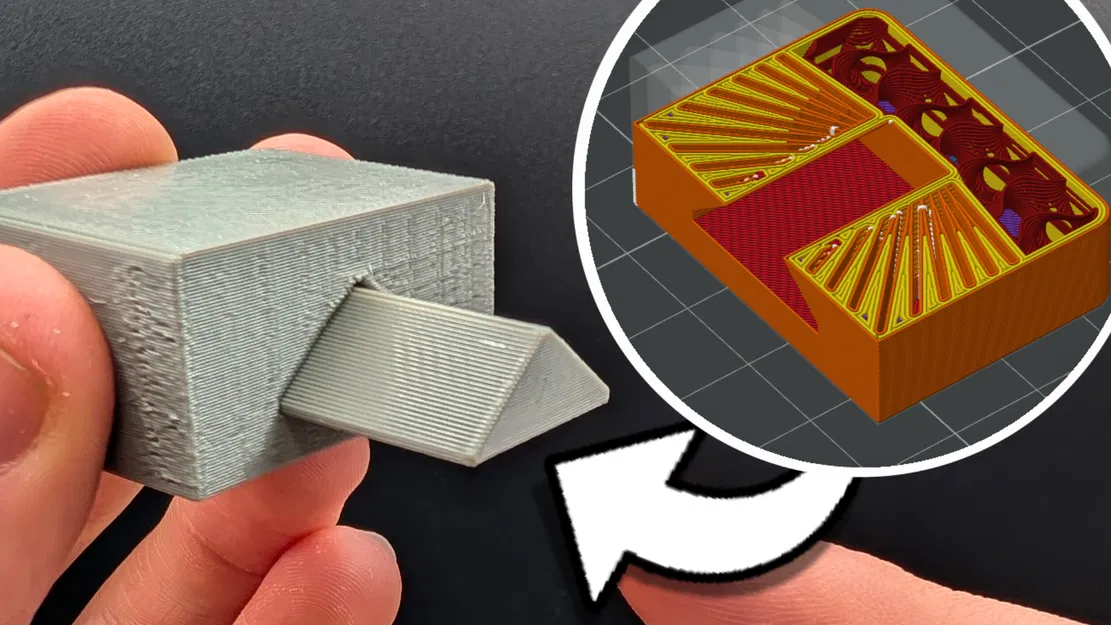

Công cụ bao gồm một chốt tam giác và nhiều lưỡi cắt gân để tạo các hốc bên trong mô hình. Khi bạn đưa vào slicer, phần mềm sẽ tự động tạo thêm các lớp vỏ (perimeters) xung quanh các hốc đó, từ đó làm tăng lượng vật liệu đặc ở những vị trí quan trọng.

Cách này giúp cấu trúc cứng cáp hơn hẳn mà không cần thay đổi bất kỳ thiết lập nào trong slicer.

Phương pháp này đặc biệt hữu ích cho:

• Ghép nối các chi tiết in 3D kích thước lớn
• Gia cố các khớp nối cơ khí
• Tăng độ cứng cho những vị trí chịu lực
• Cải thiện độ bền tổng thể của cấu trúc

Trong ví dụ ở video, hệ thống này đã giúp tăng khả năng chịu lực của khớp nối từ 4.2 kg lên đến 13.2 kg.

Cách sử dụng:

1. Nhập file cắt vào dự án Fusion 360 của bạn.
2. Đặt chốt tam giác và cấu trúc gân vào vị trí cần gia cố.
3. Sử dụng lệnh Combine → Cut để trừ các phần gân ra khỏi thân chính.
4. Tiến hành in như bình thường.

Slicer sẽ tự động tạo thêm các vách xung quanh phần gân, tạo ra cấu trúc bên trong cực kỳ chắc chắn.

Công cụ này được thiết kế như một điểm khởi đầu để bạn tùy biến. Bạn có thể điều chỉnh độ dày, khoảng cách hoặc hình dạng của gân tùy theo nhu cầu thiết kế của mình.

Nếu muốn xem giải thích chi tiết và quá trình thử nghiệm, bạn hãy xem video được đính kèm cùng mô hình này nhé.
