Tay Cắt (Cutter Arm) XOL Cho Máy In 3D SV08

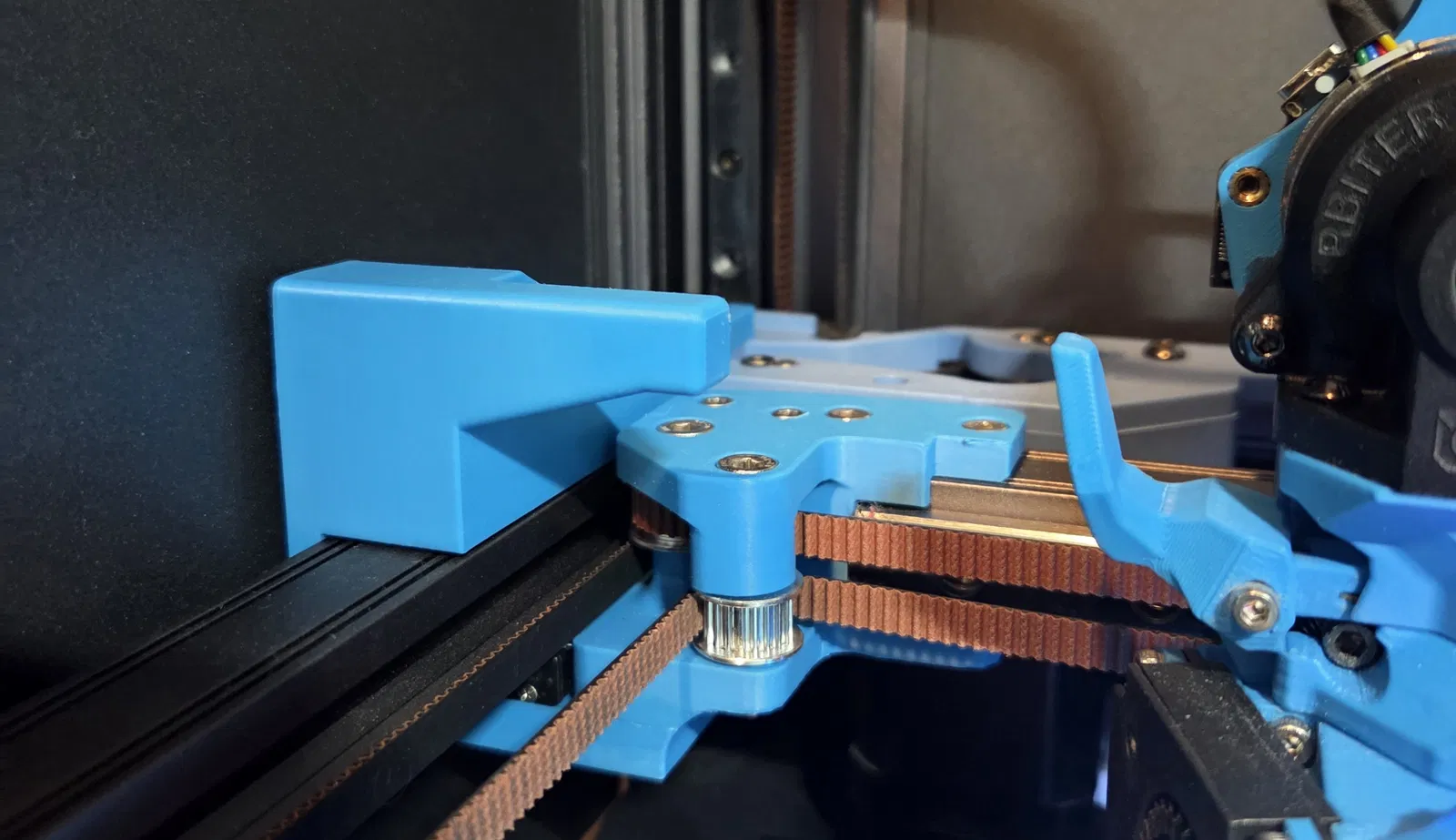

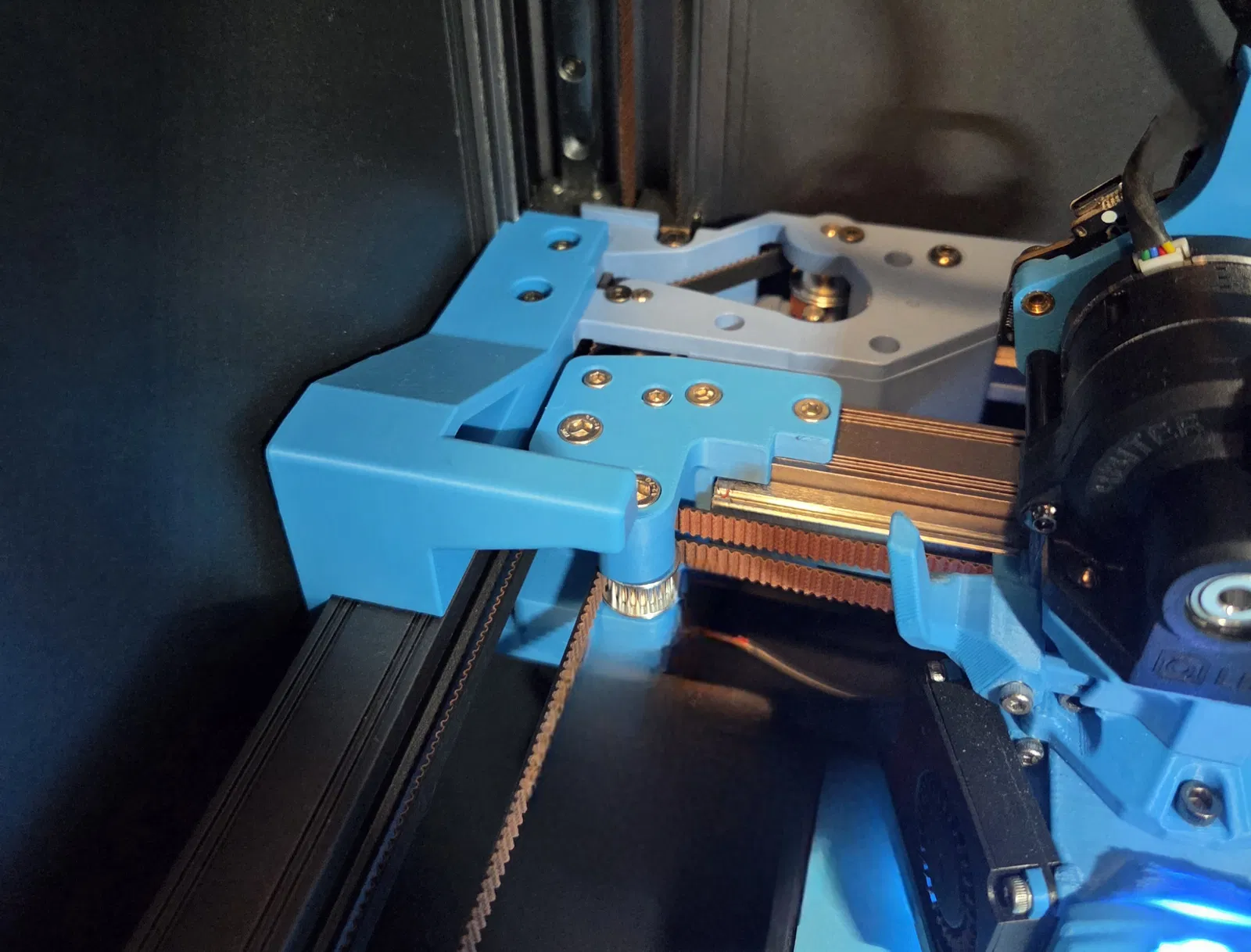

Mục tiêu của mình khi thiết kế bộ phận này là tạo ra một Cánh tay dao (Cutter Arm) cực kỳ chắc chắn cho dòng máy SV08, đồng thời giảm thiểu tối đa việc mất diện tích bàn in và hạn chế độ rung lắc khi có lực tác động vào.

Danh sách linh kiện (BOM)

• 2x Ốc M3x6mm SHCS
• 2x Đai ốc T-Nut M3 (loại Roll-In)
• Tận dụng lại 2 con ốc SHCS có sẵn trên khung máy để cố định phần giá đỡ cánh tay phía sau

Thông số in khuyến nghị

• Chất liệu: Nên dùng ABS hoặc ASA
• Hướng in: Đã được thiết lập sẵn theo file
• Số lượng tường (Walls/Perimeters): 5 lớp
• Số lớp mặt trên/dưới: 5 lớp
• Độ đặc (Infill): 30-40% (khuyến khích dùng dạng TPMS-D hoặc Gyroid).
• Tỉ lệ: In ở tỉ lệ 100%. Có thể bù trừ độ co ngót nếu cần, nhưng không bắt buộc.

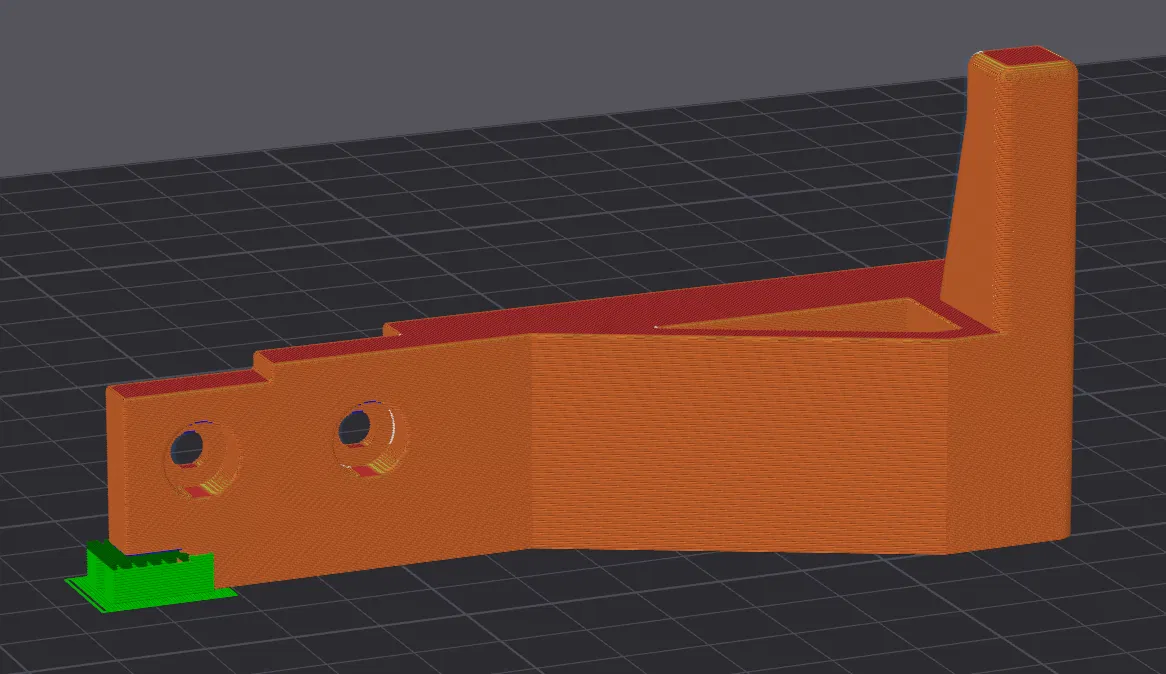

• Hỗ trợ (Supports): Cần dùng. Khung SV08 khá bất tiện nên sẽ cần một chút support nhỏ như trong hình minh họa.

Cấu hình (Config)

Mình có chia sẻ tọa độ X và Y của cánh tay dao mà mình đang dùng, NHƯNG vì máy SV08 của mình hiện đã lắp thêm End stop vật lý thay vì dùng cảm biến homing gốc, nên giới hạn X và Y đã khác so với máy zin.

Vì vậy, LÀM ƠN ĐỪNG áp dụng ngay mà hãy kiểm tra thật kỹ bằng cách di chuyển đầu in chậm rãi tới vị trí đó. Làm hỏng máy in thì không vui đâu mọi người ơi!

X-10 Y-359 (Cánh tay tiêu chuẩn)

X-10 Y-354 (Cánh tay mở rộng)

Khi mình hoàn thành các dự án sắp tới cho SV08 và cánh tay này được nhiều anh em sử dụng, kiểm chứng ổn định, mình sẽ đăng file STEP sau. Hiện tại mình tạm thời chưa chia sẻ file gốc. Nếu gặp vấn đề gì trong lúc lắp đặt, cứ nhắn tin cho mình, mình sẽ cố gắng hỗ trợ hết sức.
