Giá treo cáp sạc xe điện Mennekes Type 2 gắn tường

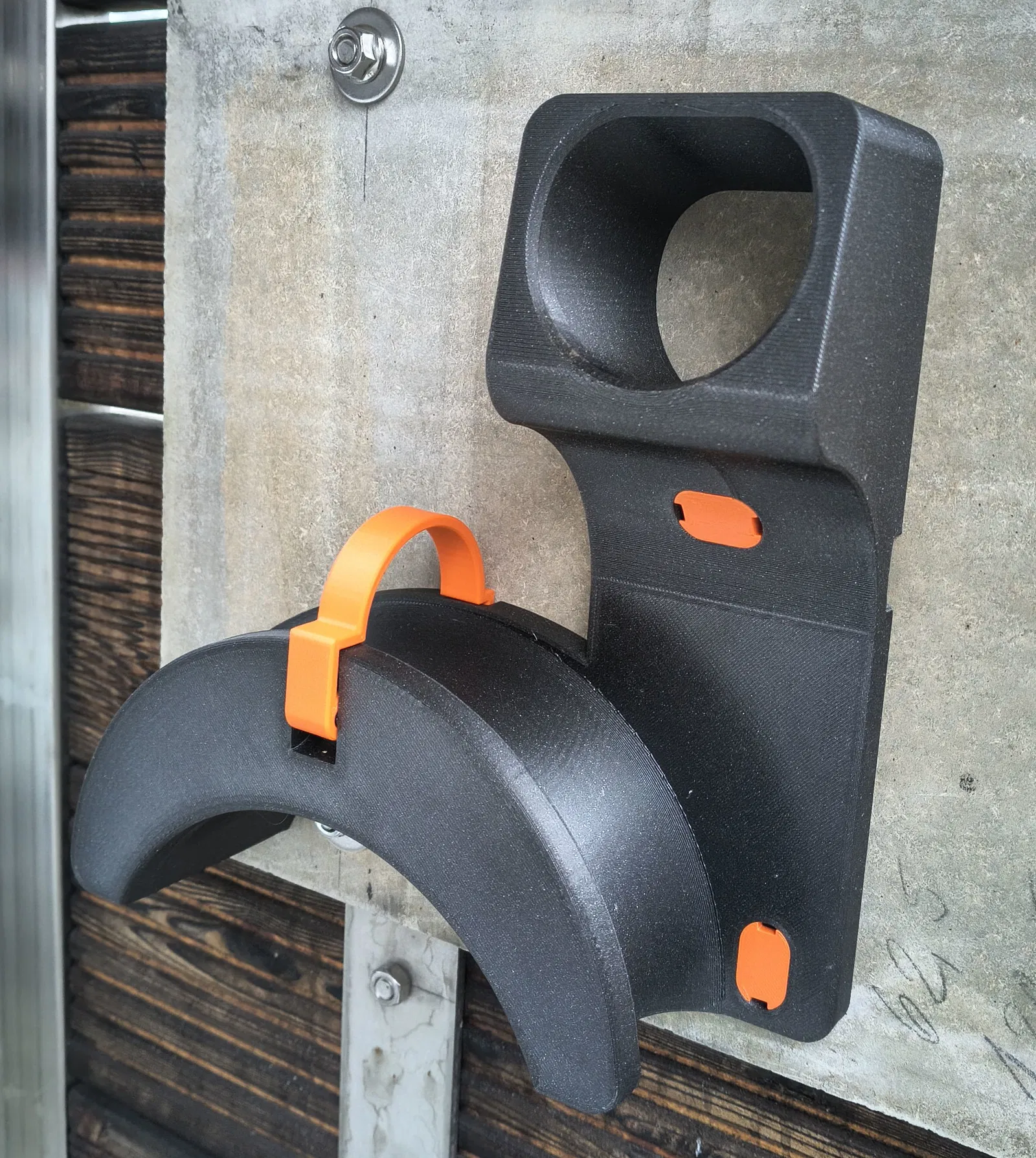

Đây là mẫu giá treo tường đơn giản dành cho cuộn cáp và đầu sạc Mennekes Type 2 (phía xe điện). Mẫu thiết kế có các nắp đậy tùy chọn cho lỗ bắt vít và kẹp khóa cáp để tránh bị tuột. Kẹp khóa được thiết kế dạng "click-on" (gắn nhanh) vào trục trên giá đỡ.

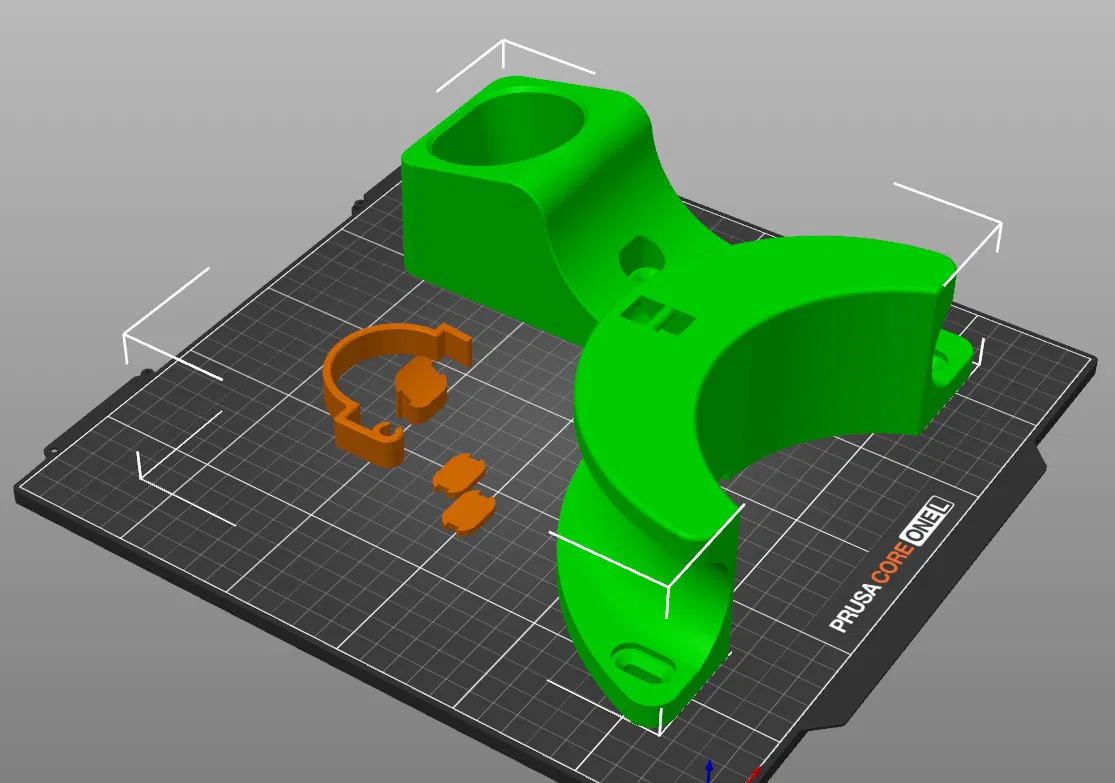

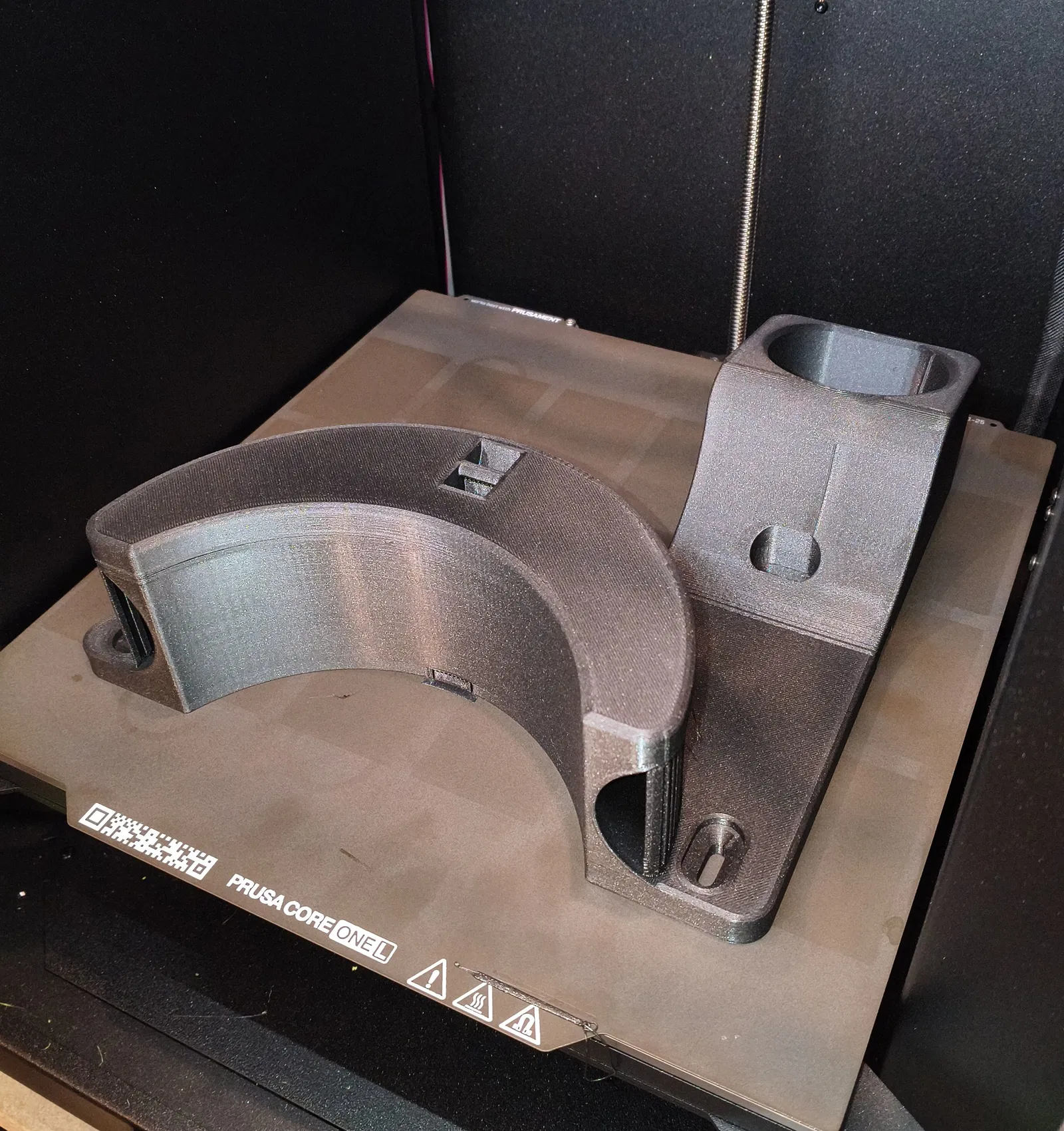

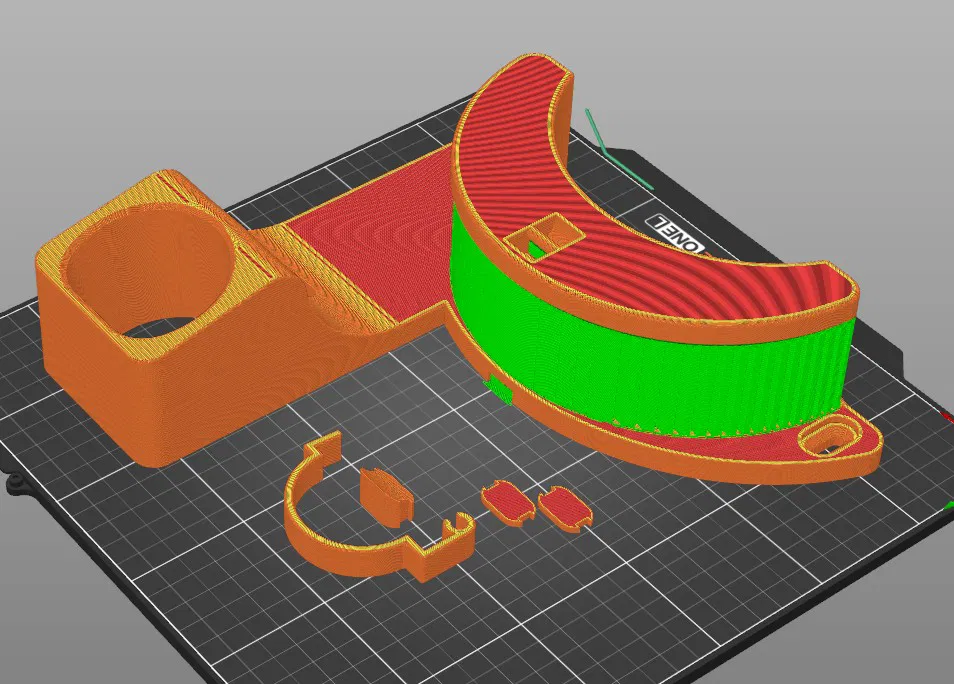

In sản phẩm như hình hướng dẫn - cần sử dụng support ở khu vực vòm (để đảm bảo bề mặt mịn, tránh làm trầy xước cáp).

Các lỗ bắt vít được thiết kế cho loại ốc vít đầu âm có thân 5mm. Có 3 lỗ bắt vít hình oval giúp bạn dễ dàng điều chỉnh nếu tường không phẳng.

Nếu bạn lắp đặt ngoài trời như mình, mình khuyên nên dùng nhựa ASA hoặc PETG (mình có vài chi tiết in bằng PETG để ngoài trời 8 năm nay vẫn rất tốt).

Phần "ổ cắm" cho đầu sạc có lỗ thoát nước - phòng trường hợp nước lọt vào thì có thể thoát ra ngoài, không bị đọng lại gây hư hại đầu kết nối.

Để đảm bảo độ bền, mình khuyên bạn nên in với thông số chắc chắn: tối thiểu 4-5 perimeters (tường), 20-25% infill và 5 lớp top/bottom.

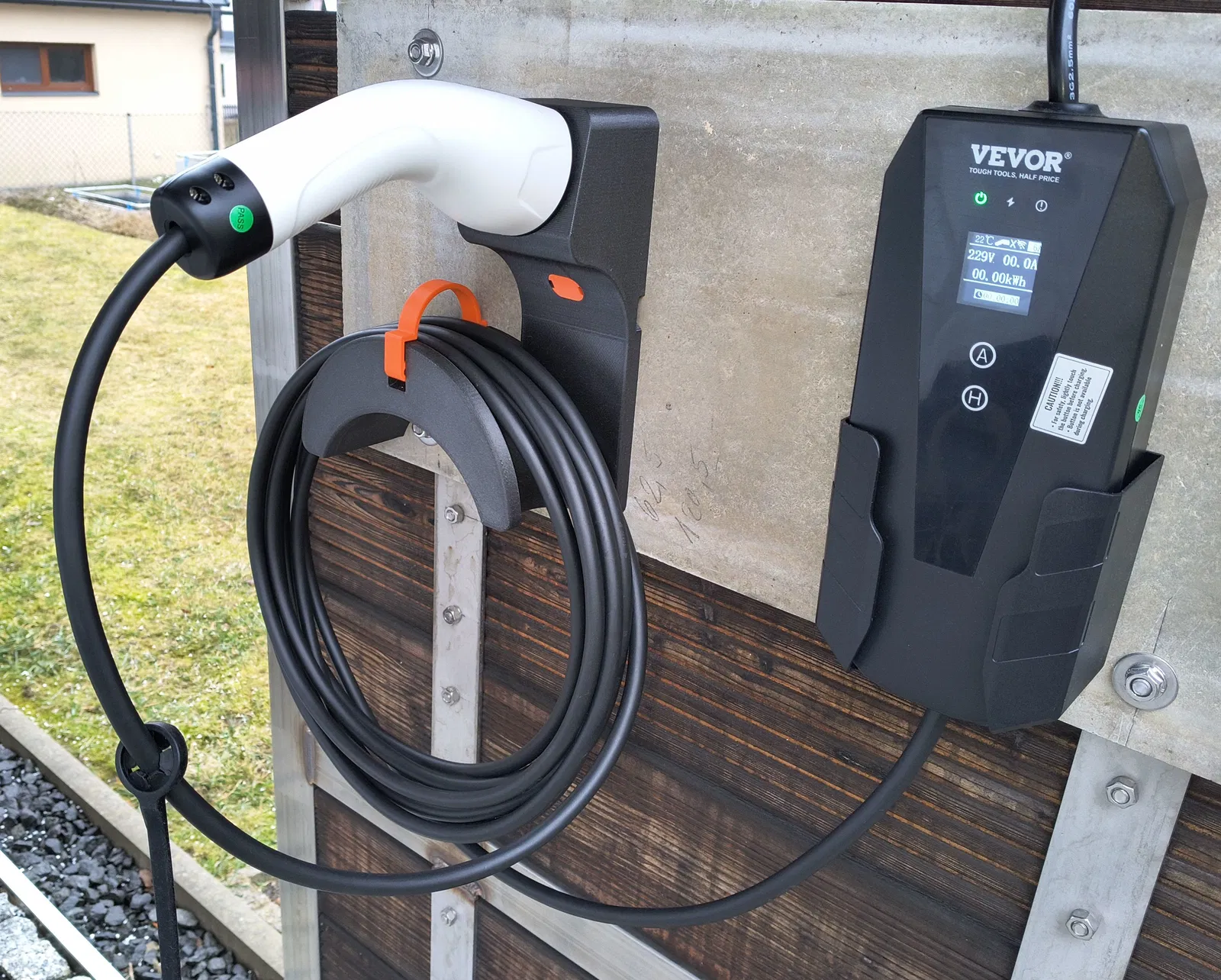

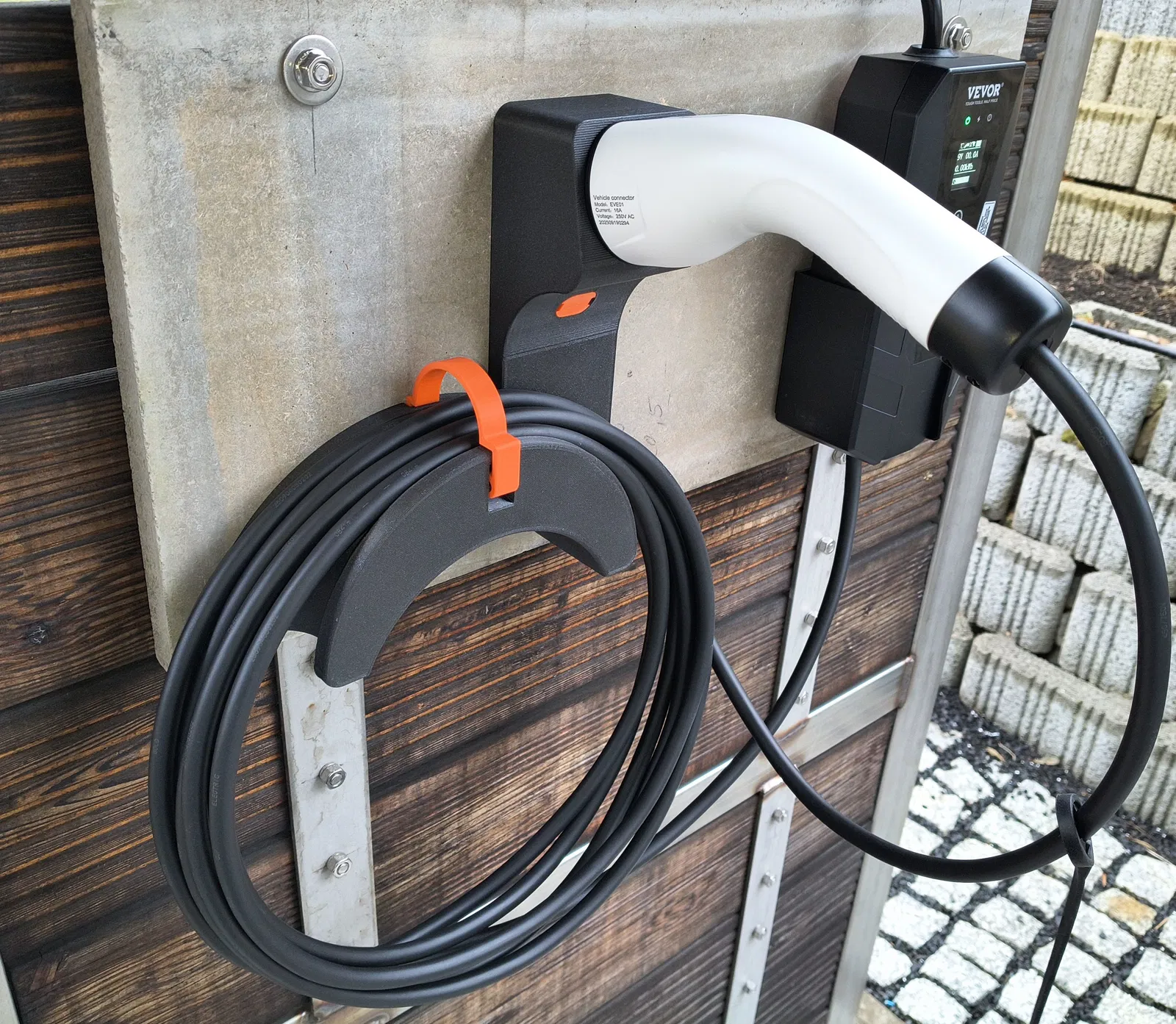

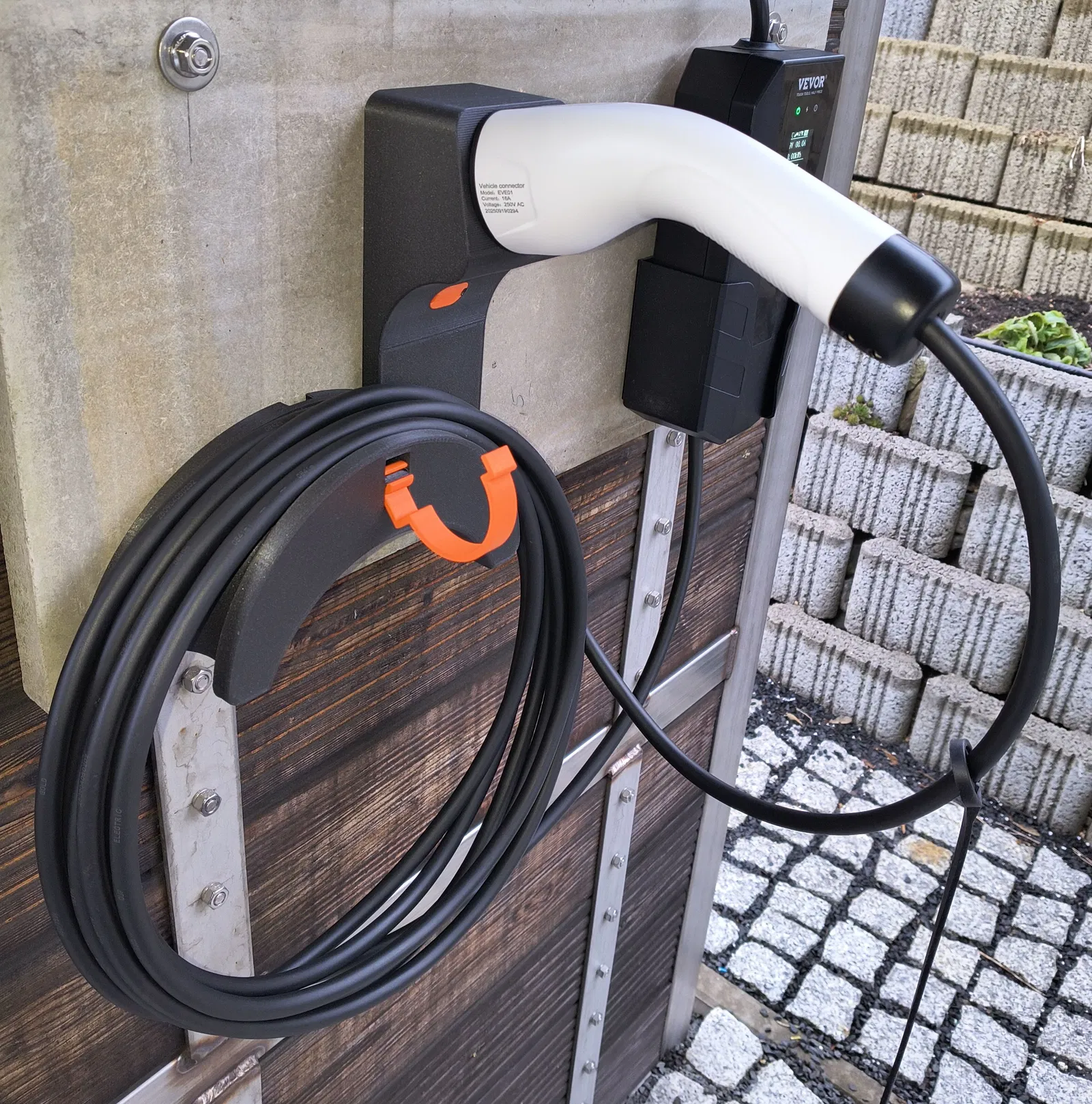

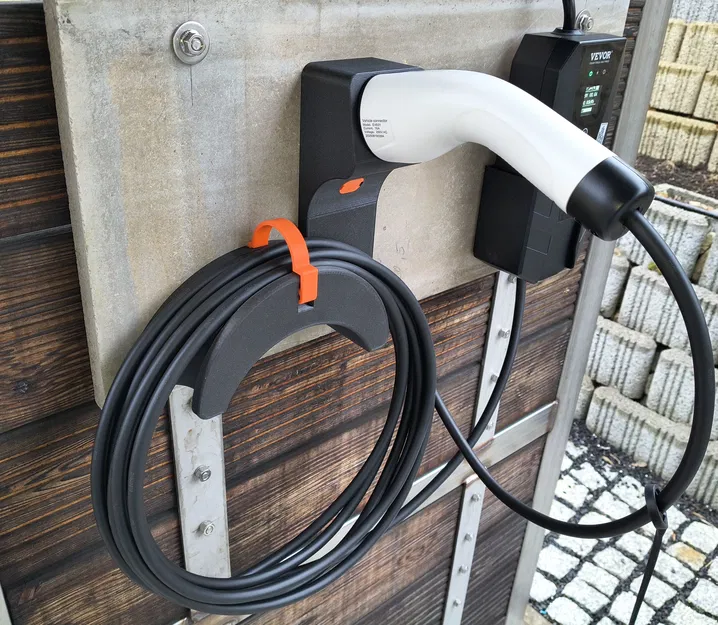

Giá treo cáp sạc cho xe điện - loại Mennekes Type 2.

Lắp đặt lên tường bằng 3 ốc vít đầu âm.

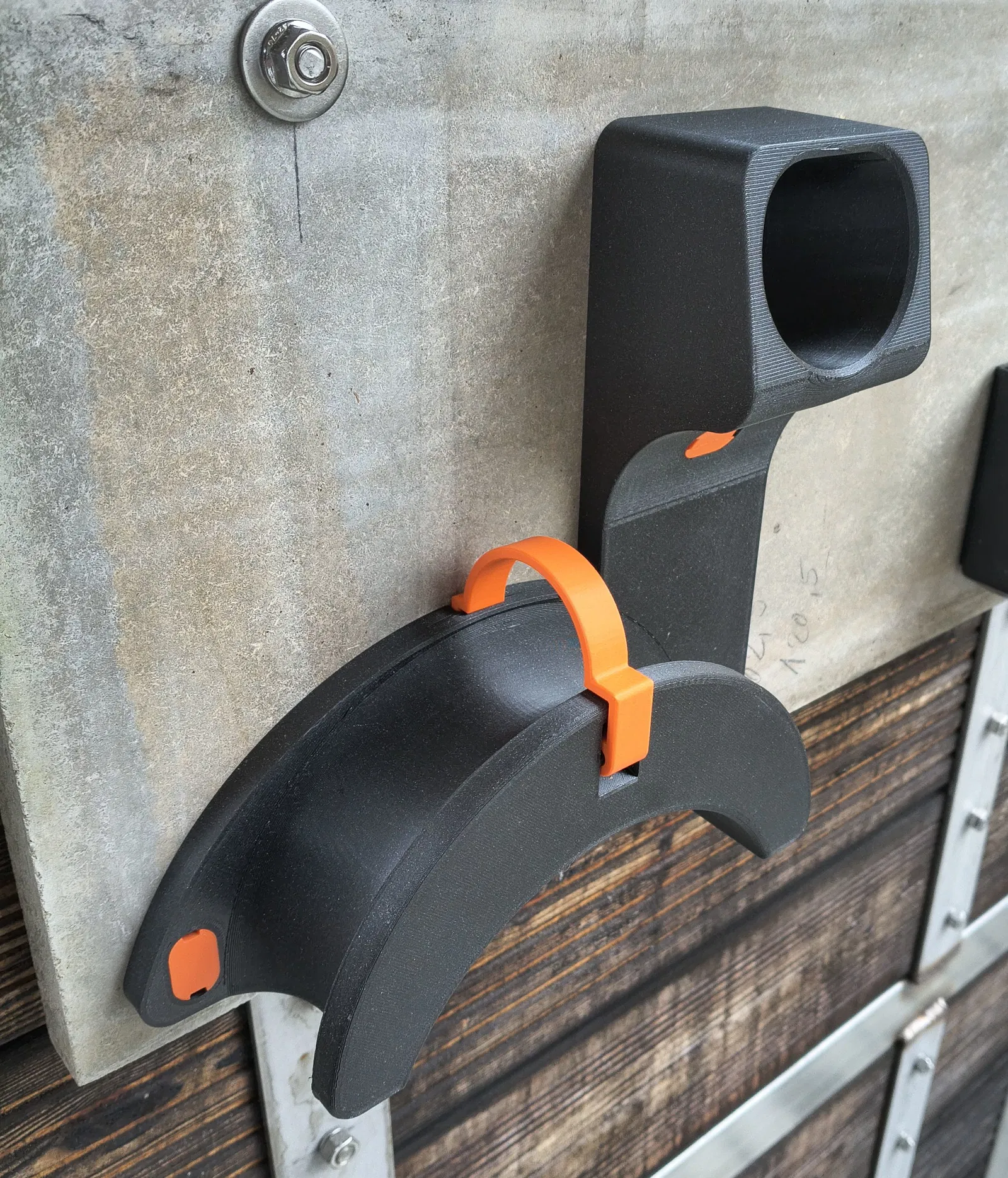

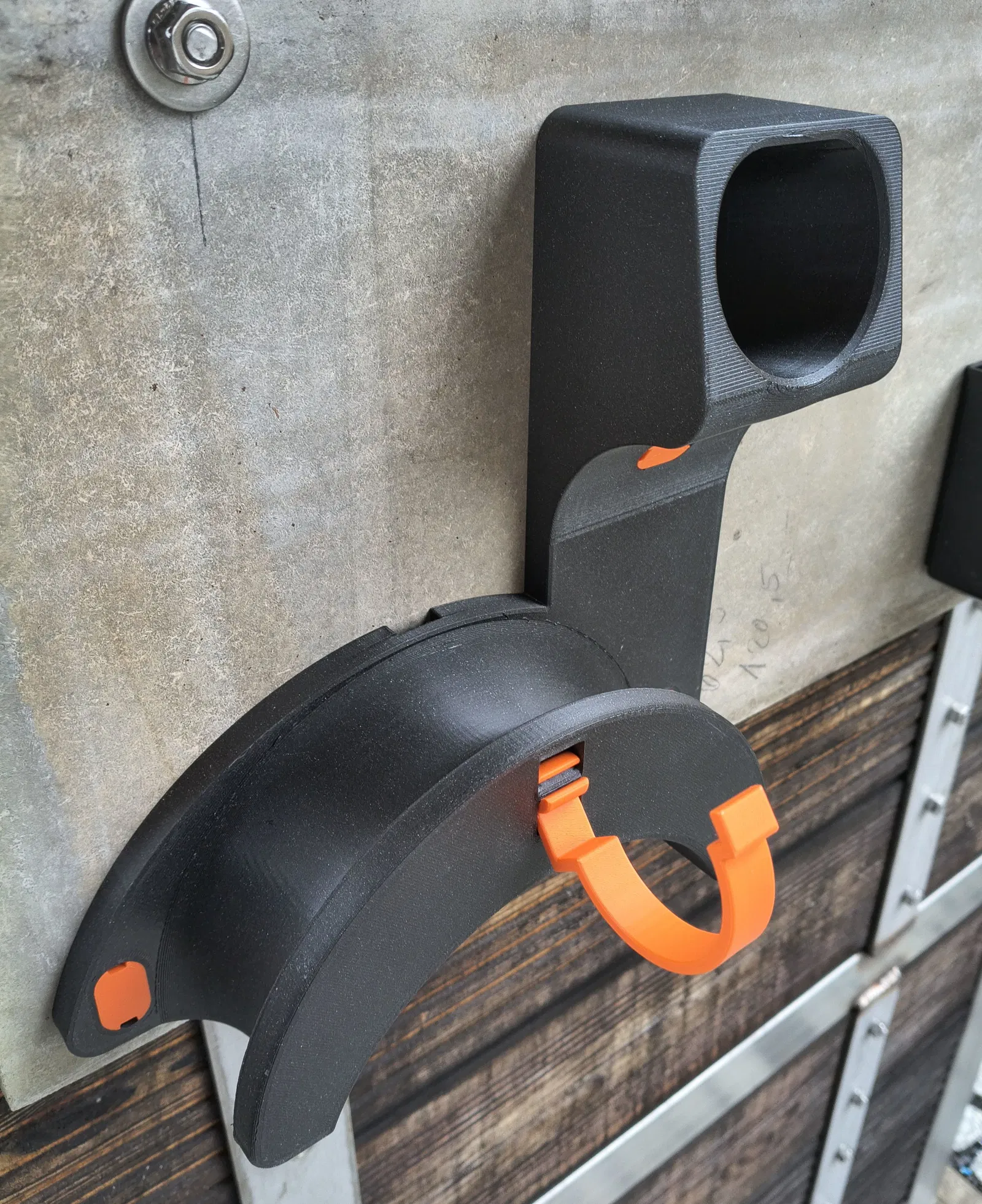

Ngoài phần giá đỡ, bạn có thể in thêm các nắp che lỗ bắt vít và kẹp khóa. Kẹp khóa có thể gắn vào trục trên giá đỡ (có thể tháo ra nhưng hơi chặt).

Lỗ cắm đầu sạc có thiết kế lỗ thoát nước phía sau - đảm bảo nước không bị ứ đọng gần đầu kết nối.

Khuyên dùng nhựa ASA hoặc PETG tùy vào vị trí lắp đặt. Thông số in tối thiểu: 4-5 perimeters, 20-25% infill và 5 lớp top/bottom.
