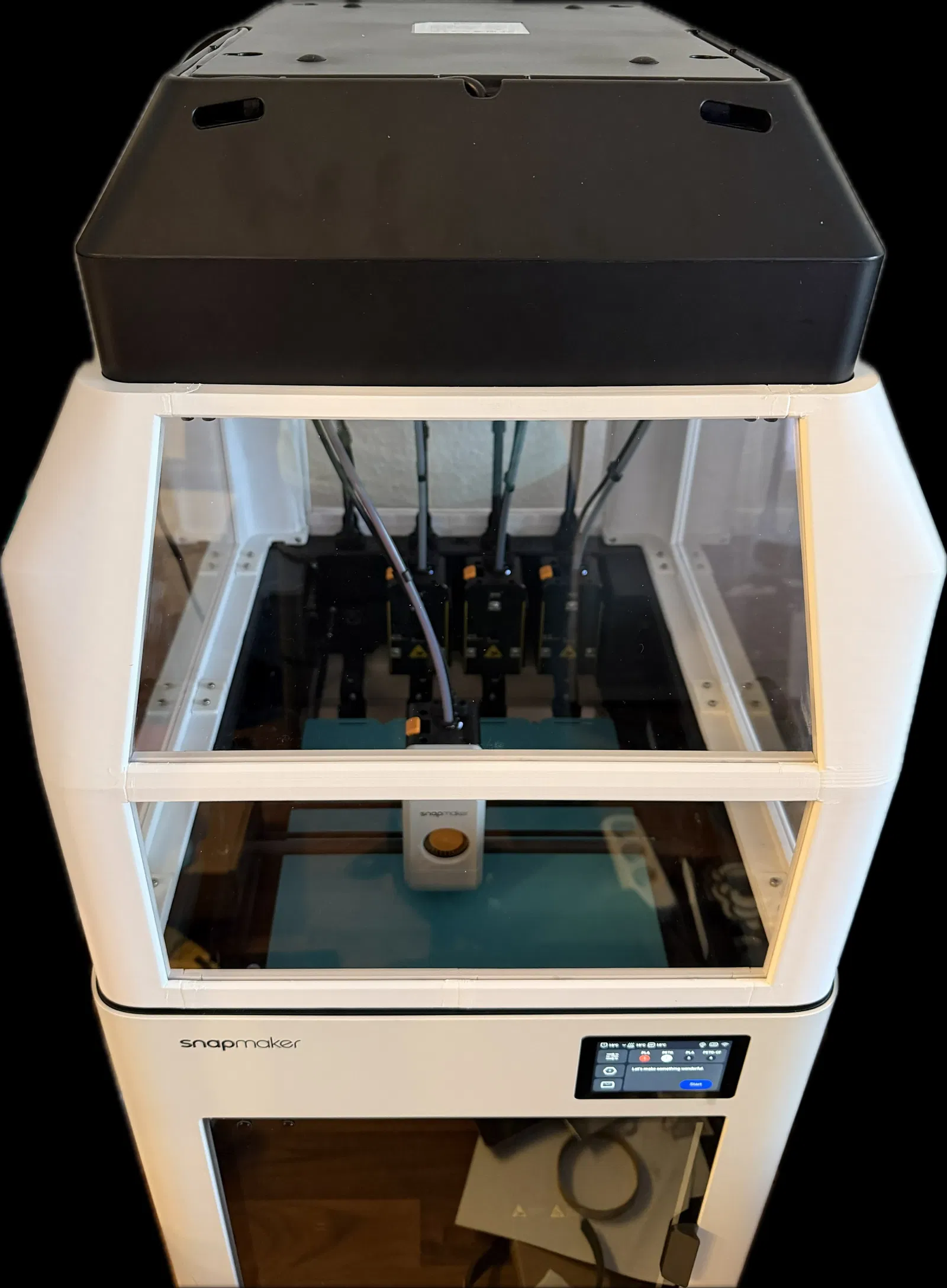

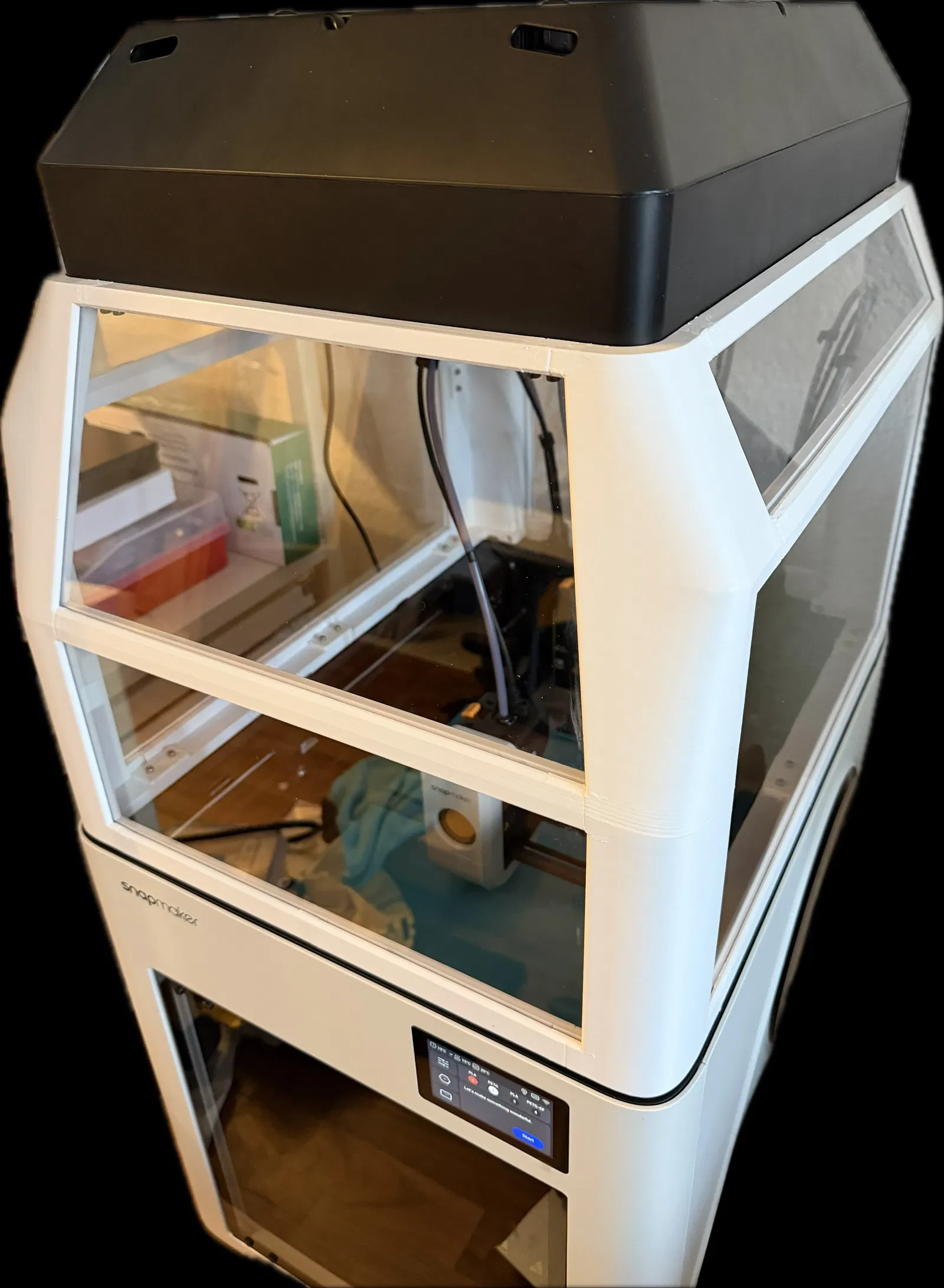

Nắp che Snapmaker U1 cho bộ lọc khí IKEA FÖRNUFTIG

Như tiêu đề đã nói, đây là một mẫu nắp che khác dành cho Snapmaker U1.

Phiên bản này dành cho những ai muốn sử dụng kết hợp với bộ lọc không khí FÖRNUFTIG của IKEA.

Tôi đã thiết kế để mẫu này có thể in vừa vặn trên bàn in kích thước 256x256 mm phổ biến.

Bạn sẽ cần sử dụng heat inserts M3 cùng với ốc vít đầu trụ (Socket Head Cap Screws) kích thước M3x8 và M3x5.

Các bộ phận có thể được dán lại với nhau để chắc chắn hơn. Để canh chỉnh chính xác, tôi có sử dụng chốt đường kính 5 mm. Bạn cũng có thể tự in chốt riêng (không đi kèm trong file in), chiều dài gợi ý là 20mm.

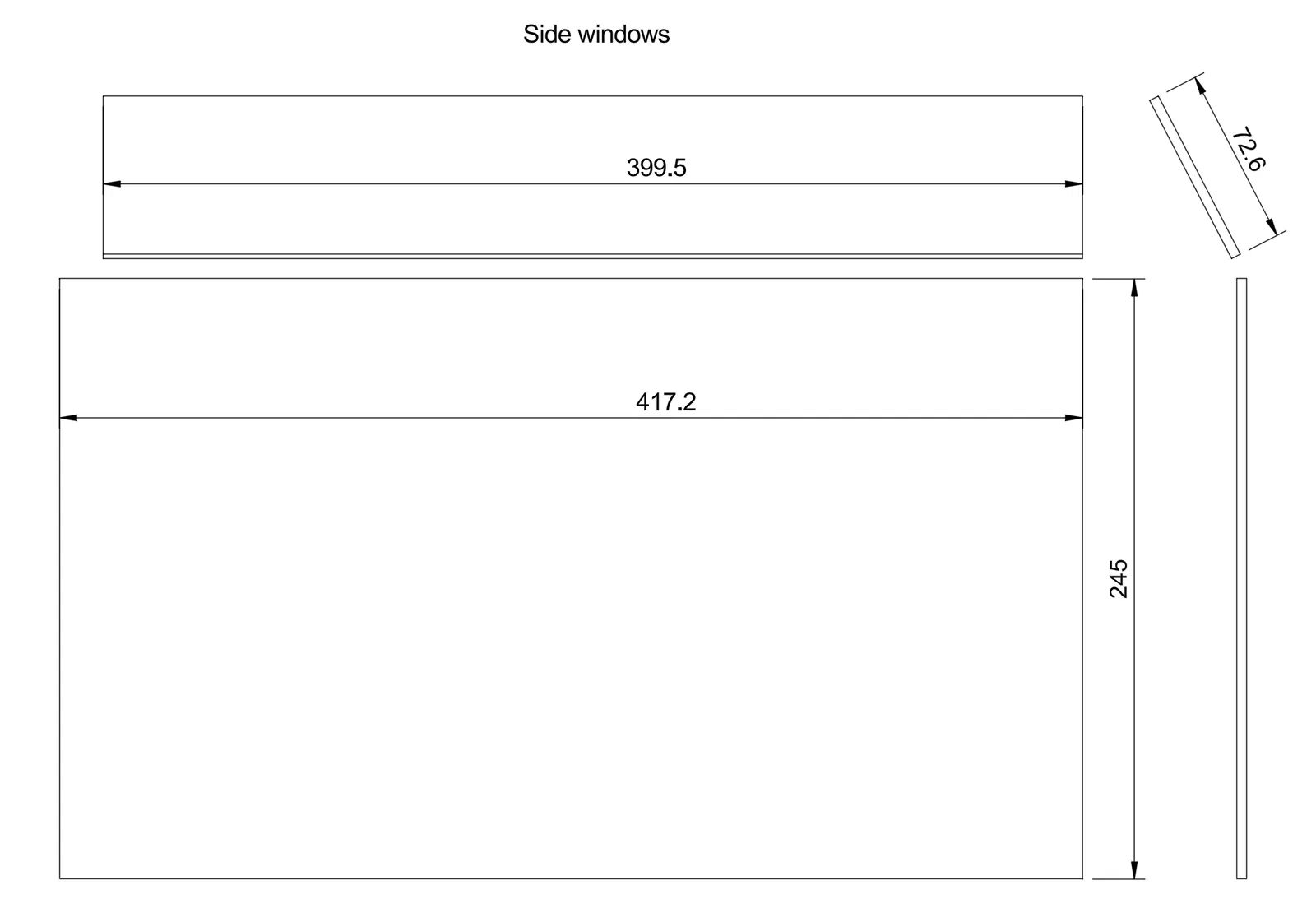

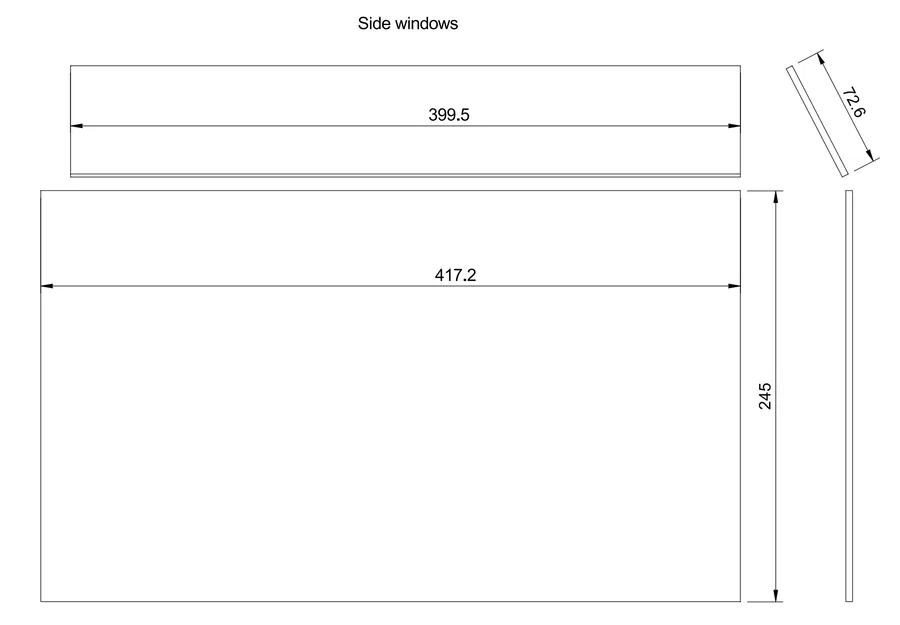

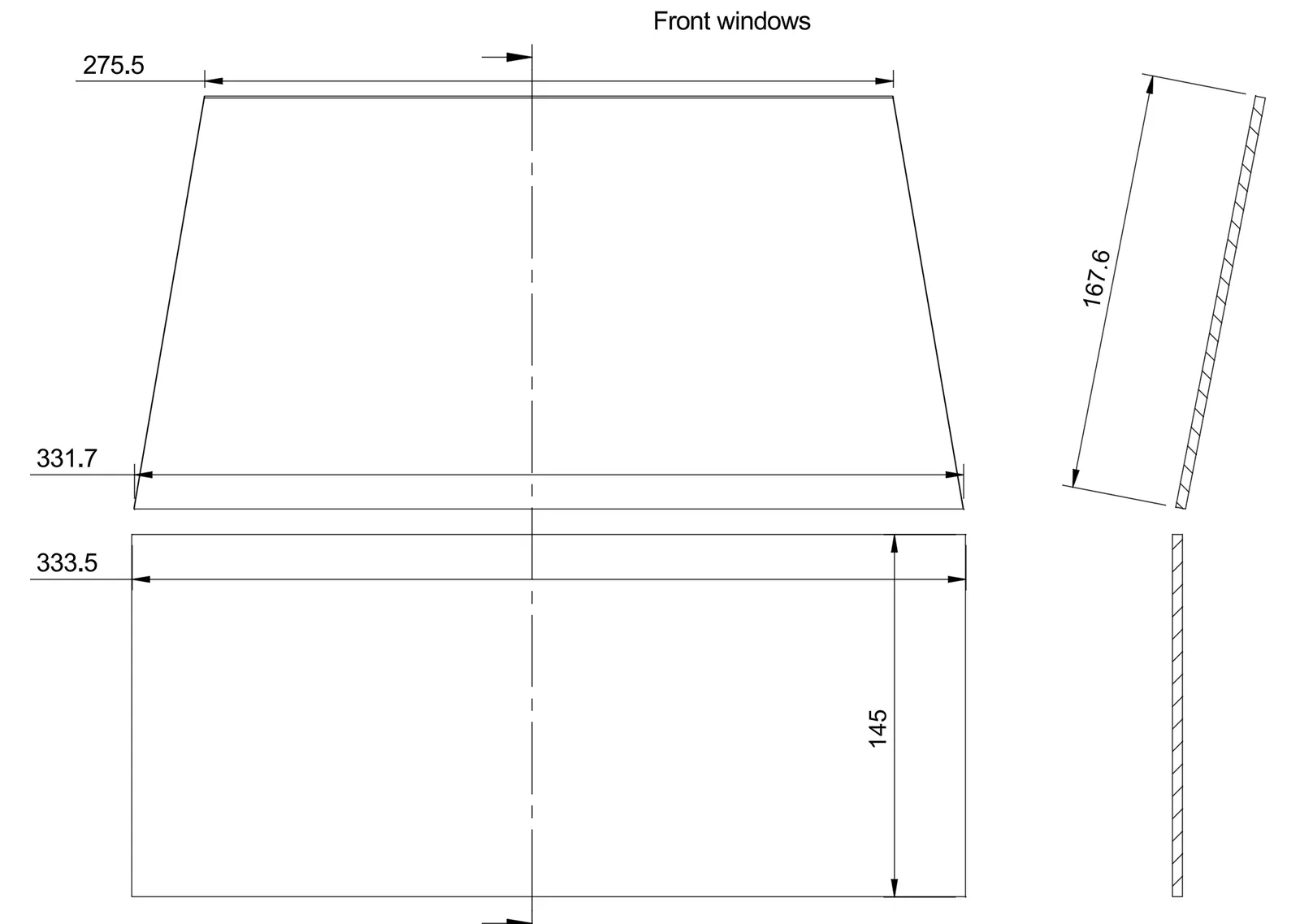

Đối với phần cửa sổ, tôi đã đính kèm bản vẽ phác thảo cùng kích thước từ mô hình CAD. Tôi khuyên bạn nên cắt tấm mica nhỏ hơn khoảng 1 - 2 mm mỗi cạnh để lắp vừa khít hơn.

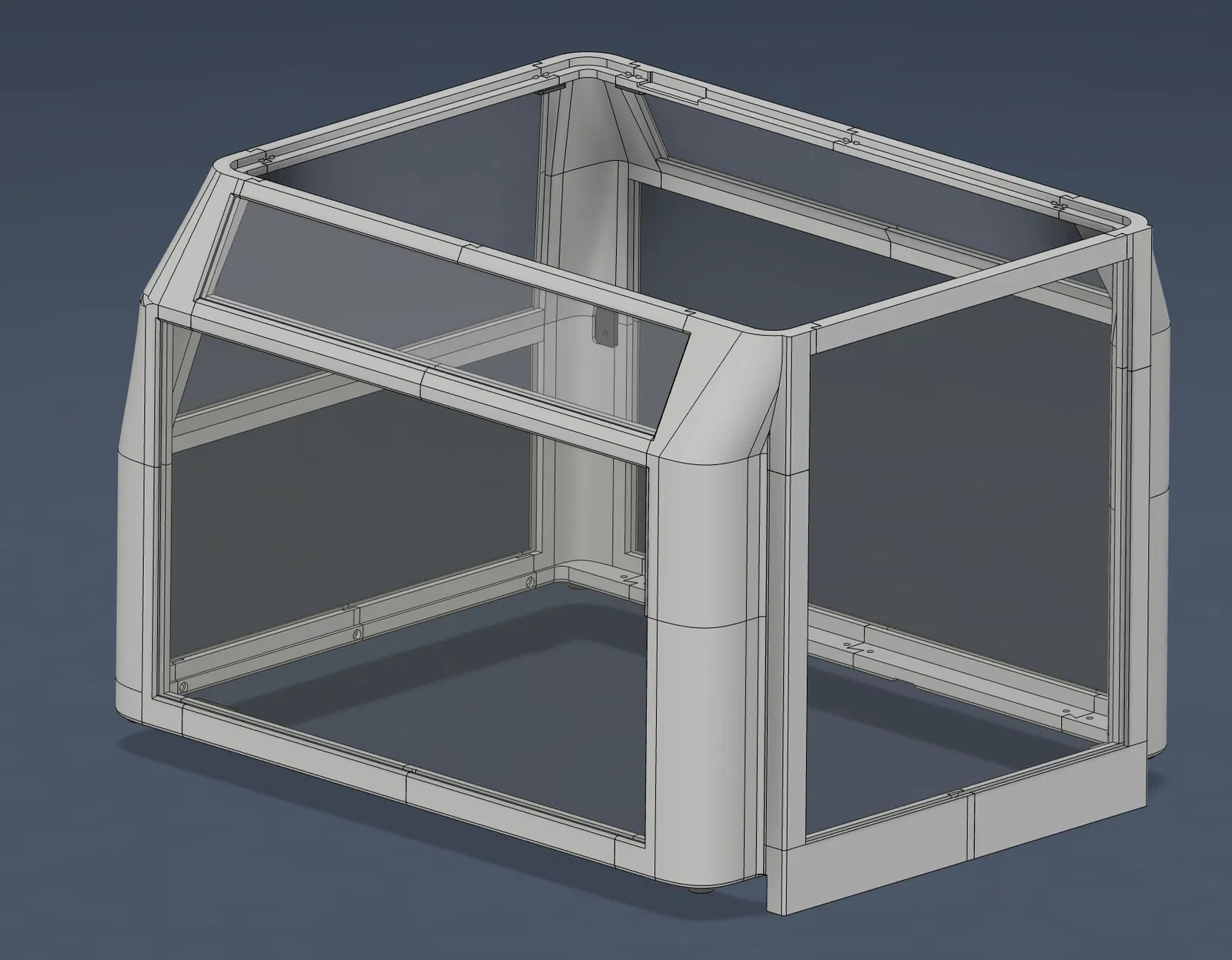

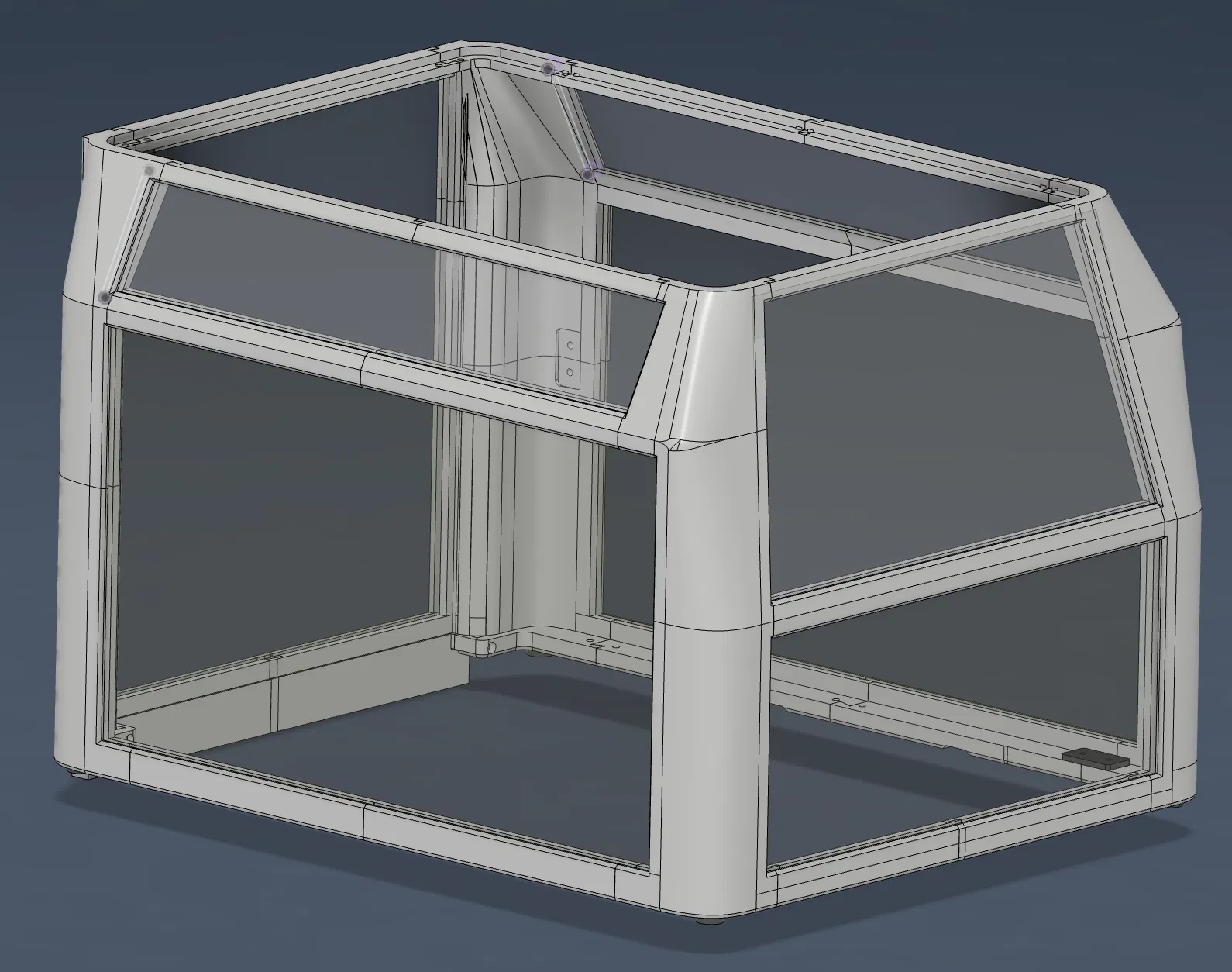

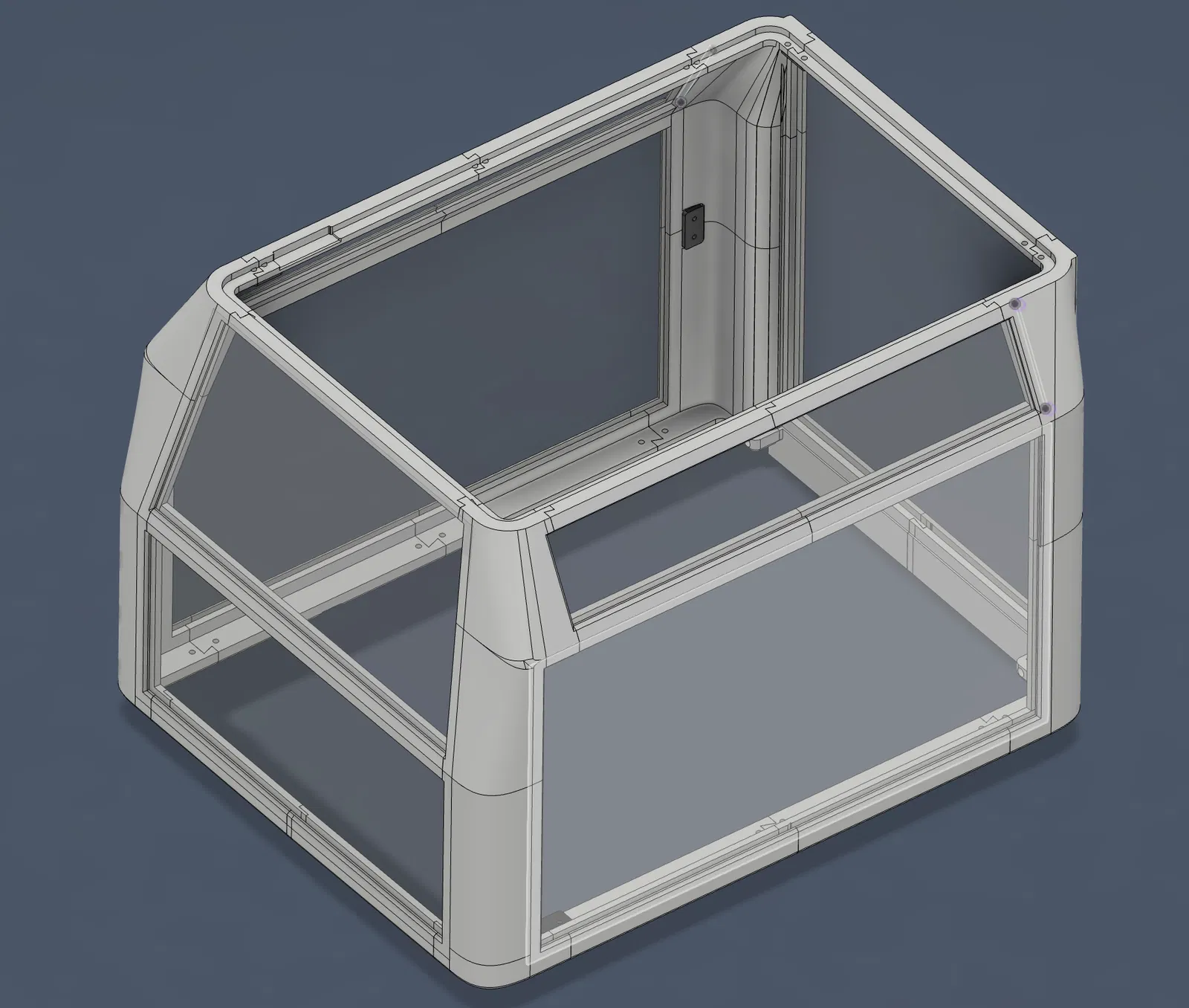

Tôi cũng đã tải lên một file PDF có tích hợp mô hình 3D, trong đó bạn có thể ẩn các chi tiết để dễ hình dung hơn khi lắp ráp.

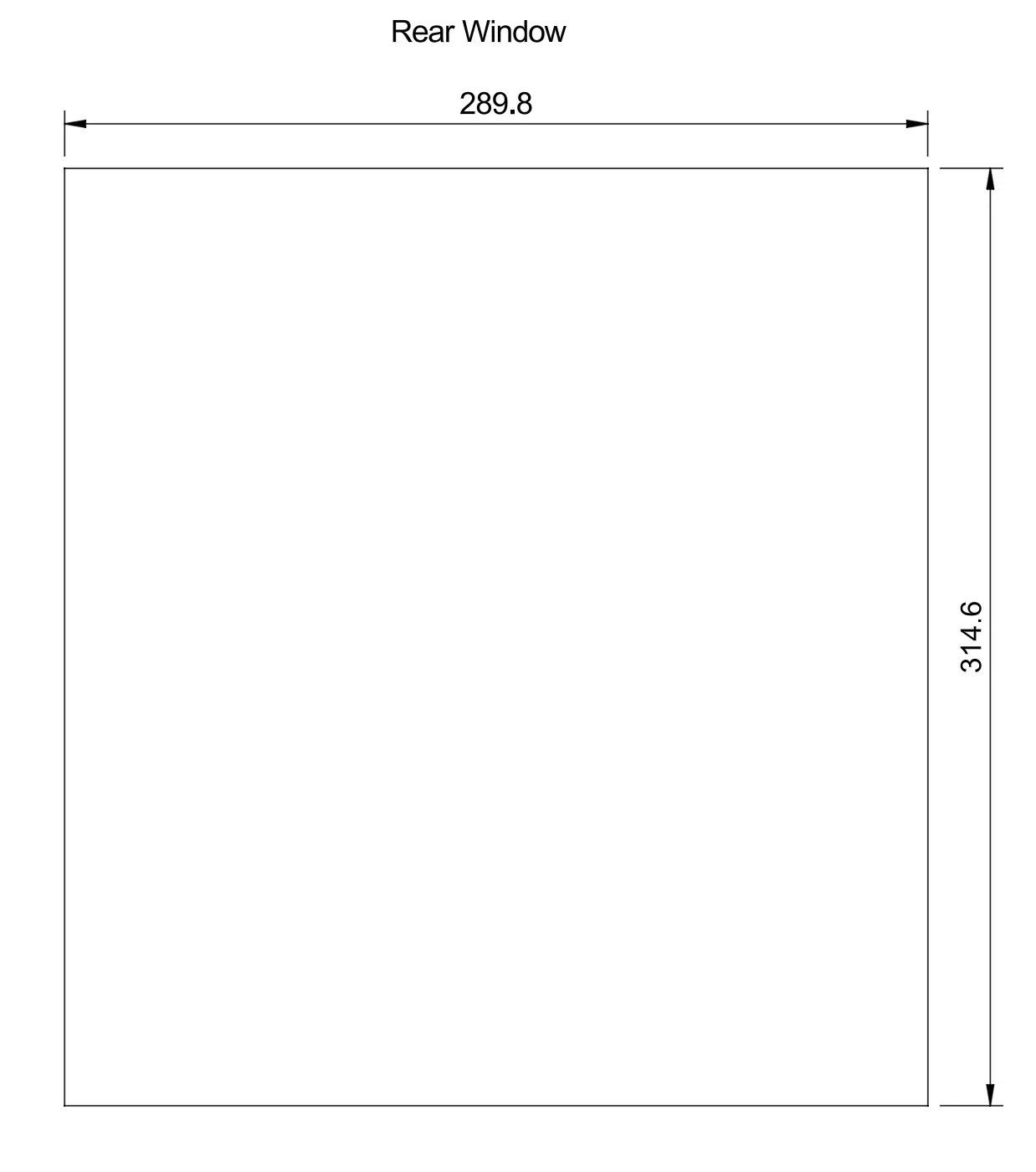

Thiết kế này sử dụng cho tấm mica dày 4 mm, vì đây là loại dễ tìm ở các cửa hàng vật liệu tại địa phương của tôi. Kích thước cho tấm mica được ghi chú cụ thể trong các hình ảnh.

Tôi đã in các chi tiết của mình bằng nhựa eSUN ABS+.
